Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

Греющий кабель для водопровода своими руками

Для обустройства водяных магистралей на дачных участках или при прокладке труб для полива огорода можно использовать кабель самодельного типа. В основе конструкции лежит полевой телефонный кабель типа П-274М (имеющий прозвище «полевка»).

Шнур имеет жесткую металлическую жилу и прочный изолятор, что позволяет использовать материал для внешнего и внутреннего обогрева трубопроводов. Применять кабель для магистралей водоснабжения жилого дома не рекомендуется. Поскольку используемый изолятор не относится к пищевым материалам.

Если предполагается провести кабель в трубе, то полевой провод разделяется на жилы, которые затем складываются и свиваются в общий шнур. Герметичный ввод обустраивается при помощи гибкого шланга или иного резинотехнического изделия, дополнительная защита обеспечивается герметиками или эпоксидной смолой.

При установке кабеля поверх трубы разделение на жилы не требуется, шнур наматывается по спирали, а затем подключается к бытовой сети.

Все соединения электрической проводки изолируются и защищаются от проникновения влаги, в цепи коммутации предусматривается защитный предохранитель. Установка самодельного обогревателя предохраняет трубы от обледенения и снижает образование конденсата на внешней поверхности.

В результате металлические трубопроводы имеют увеличенный срок эксплуатации, что позволяет снизить затраты на содержание водопровода на приусадебном участке.

Смотрите видео, как простой провод сделать тёплым:

Виды кабельного нагревателя

Греющий кабель бывает двух видов:

Резистивный. Обладает низкой стоимостью. Достаточно прост в монтаже. Обычно применяется в быту для обогрева труб диаметром до 40 мм и для оснащения системы тёплого пола. Принцип работы этого элемента заключается в укладке специальных датчиков и провода по всей длине трубопровода. Датчики реагируют на любые изменения температуры и периодически подключают и отключают систему обогрева.

Укладывать провод можно спиральным и ленточным способом. При помощи алюминиевой ленты он крепится к трубам. Во время монтажа ни в коем случае нельзя допускать его чрезмерного натяжения. Для равномерного распределения тепла можно обмотать провода и трубы алюминиевой фольгой. Также нужна надёжная система теплоизоляции. Для теплоизоляции подойдёт минеральная вата.

Саморегулирующийся. Используется для обогрева труб диаметром больше 40 мм, ёмкостей, кровли, электрощитов, водостоков и прочего. Этот греющий провод представляет собой 2 изолированных проводника находящихся в полимере, который, под воздействием перепада температуры, изменяет сопротивление. Это значит что при снижении температуры воздуха сопротивление полимера снижается и сила тока увеличивается, что приводит к увеличению производимого тепла. При этом не нужны никакие регуляторы температуры и электронные датчики.

Если температура воздуха поднимается, то этот процесс идёт в обратном направлении. Саморегулирующийся греющий кабель имеет длительный срок службы. Экономичность и безопасность кабеля обеспечивается надёжной изоляцией.

Преимущества саморегулирующихся кабелей

• У саморегулирующегося кабеля более высокая устойчивость к скачкам напряжения. В случае если напряжение повышено длительное, время кабель не сгорит.
• Саморегулирующийся кабель можно резать на куски нужного размера. А вот у резистивных фиксированная длина.

Способы укладки провода

Греющий кабель располагают на внешней поверхности либо внутри магистралей. Технологии имеют одинаковую трудоемкость и обеспечивают надежную защиту от образования льда. Внешний монтаж используют при строительстве трубопровода, внутренний рассчитан на обогрев уже разведенной сети водоснабжения или канализации.

Линейный

Методика предусматривает установку прямолинейного кабеля вдоль трубопровода. Необходимо правильно закрепить нагревательный элемент, обеспечив плотный контакт между изоляцией и поверхностью. Для снижения риска механических повреждений провод укладывают снизу магистрали, а для фиксации используют металлизированную клейкую ленту.

Спиральный

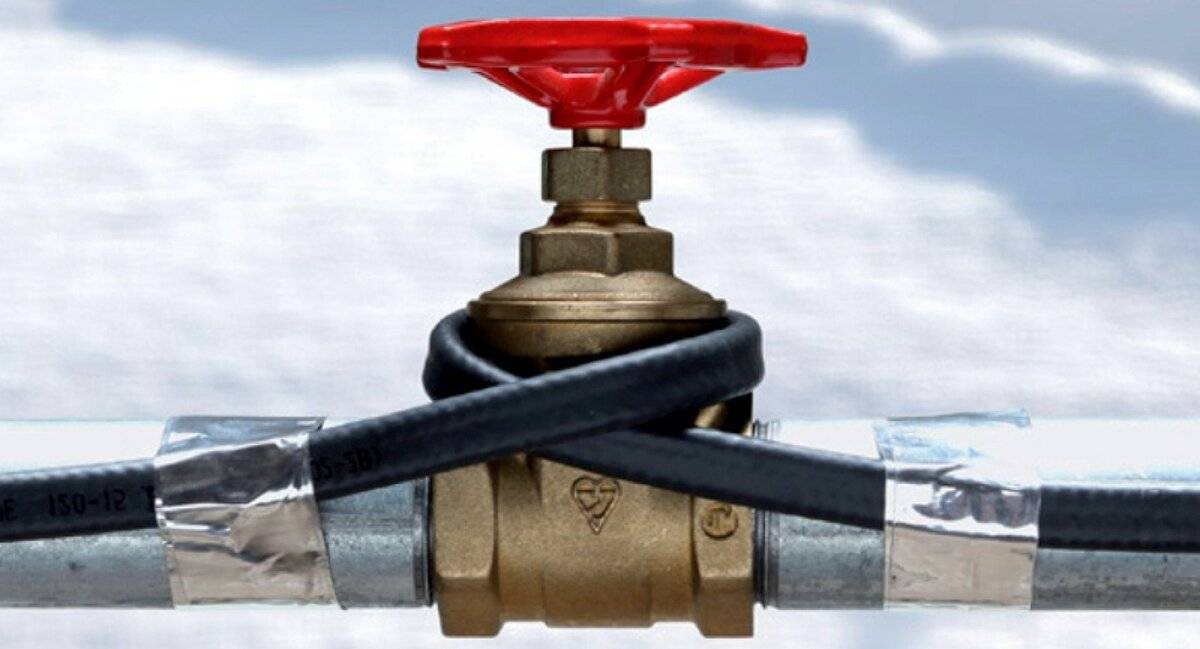

Методика предусматривает установку кабеля по спирали. Расстояние между витками определяет интенсивность нагрева. Для крепления и защиты от внешних факторов провод обматывают слоем скотча на металлизированной основе. Для повышения эффективности работы витки располагают вплотную друг к другу. Спиральный контур подходит для стальных или пластиковых труб любого диаметра.

Внутренний

Если добраться до внешней части труб затруднительно (например, магистрали расположены в толще грунта), то можно смонтировать внутренний греющий контур. Для ввода провода устанавливают тройник и протягивают кабель на необходимое расстояние. Входное отверстие герметизируют, выводы подключают к регулятору или сети переменного тока.

Как подключить кабель?

• В термотрубу продевается кабель, после чего с одной его стороны снимается 5 см верхнего слоя и 1 см алюминиевого. Появившиеся провода очищаются от изоляционного слоя и разделяются.
• Берутся трубы немного меньшего размера и одеваются на каждый провод. Их концы нагревают и зачищают до 6 мм, объединяют, после чего зажимают в железной трубке.
• С кабеля питания снимается верхняя оболочка до 8 см и раскручивается на части. Один провод оставляют длинным для заземления, все остальные обрезают на 3 см. Все проводки зачищают до 6 мм.
• Питающие и греющие провода вставляют в железную втулку, установленную в термотрубе, после чего нагревают и сильно зажимают.
• С помощью термоустойчивой ленты изолируют места соединения.
• Потом используют трубу, шире по размеру, которой закрывают соединение.

Виды кабельного обогрева

Нагревательный кабель для канализации и водопровода может одним из двух видов: резистивный или саморегулируемый. У каждого из них своя сфера применения. Так, первый вид больше подходит для нагревания небольших отрезков труб с диаметром до 40 мм, а саморегулируемый кабель хорош для более длинных отрезков. Рассмотрим каждый вид более подробно.

Резистивный обладает следующим принципом работы: по жилам проходит ток и нагревает кабель. Большая сила тока и высокое сопротивление способствуют отличному тепловыделению. Существуют отрезки резистивного провода с постоянным коэффициентом сопротивления. Во время работы такой кабель отдает равное количество тепловой энергии по всей длине.

Проводка с одной жилой помещена в двойную внутреннюю защиту и внешнюю изоляцию. В качестве нагревателя выступает единственная жила, которая будет подключаться по схеме, напоминающей петлю: провод подключается к электросети, затем наматывается по трубке, потом возвращается обратно.

Замкнутый контур отопительной системы, как правило, используют для обустройства «теплого пола» и обогрева кровельного водостока, одна есть и вариант для водопроводной системы. Монтаж греющего кабеля для системы водопровода своими руками отличается необходимостью двухсторонней укладки одножильного провода. Примечательно, что в этом случае применяется лишь наружное подключение.

Для установки под землей одножильный резистивный кабель не подходит, поскольку прокладка «петли» занимает слишком много пространства, а пересечение проводки приведет к перегреву.

Проводка с двумя жилами разделяет их функции: на один провод подается электричество, а второй – нагревает. Схема подключения тоже отличается: нет необходимости в создании «петли», а кабель одним концом подсоединяется к электроэнергии, а другой укладывается вдоль трубопровода.

Главные преимущества резистивного кабеля заключаются в его низкой стоимости, надежности, простоте монтажа и долгом сроке эксплуатации (10-15 лет). Однако имеются также недостатки, среди которых стоит выделить: фиксированную длину, большую вероятность перегрева при близком расположении проводков, невозможность замены одного отрезка и нельзя отрегулировать мощность.

Чтобы каждый раз не подключать нагревательную систему, монтируют термостат с датчиком температуры. При понижении температуры ниже установленной на 2-3 градуса ºС, термостат автоматически запускает устройство обогрева, а как только температура повышается до установленного коэффициента, то энергия в автоматическом режиме отключается.

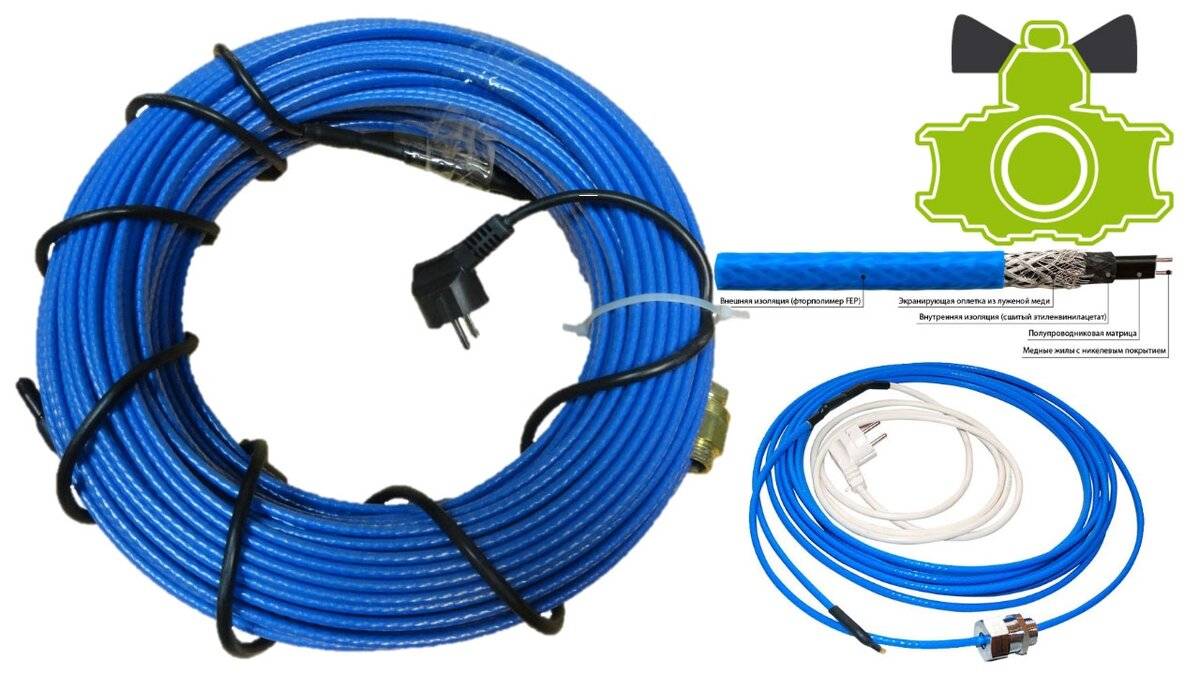

Саморегулирующийся нагревательный кабель. Это универсальный вид проводки, который может применяться для нагрева элемента кровли, магистралей подачи и отведения воды, емкостей с различными жидкостями. Такой кабель сразу оснащен системой регулировки мощности и интенсивности теплоэнергии. При понижении температуры ниже контрольного значения, система запускает нагрев.

От резистивной модели отличается наличием проводящей нагревательной матрицы, регулирующей температуру обогрева, а вот, касаемо изоляции и защиты, здесь особых отличий нет.

В основе принципа действия саморегулирующего устройства находится способность уменьшать или увеличивать силу тока, учитывая показатель сопротивления. Когда сопротивление повышается, то уменьшается ток, что приводит к снижению мощности. В результате проводник охлаждается. После снижения сопротивления, увеличивается ток и снова начинается нагрев.

Саморегулирующий греющий кабель для водопровода обладает важным преимуществом – зональность действия. Проводник самостоятельно распоряжается своей «рабочей силой»: хорошо подогревает остывающие места и удерживает оптимальную температуру на тех отрезках, где в сильном нагреве нет нужды.

Греющий кабель саморегулирующийся для обогрева водопроводных труб работает постоянно, что очень хорошо приветствуется в зимний период. Но, когда морозы прекращаются, не выгодно, чтобы он всегда работал, поэтому для автоматизации процессов проводника, его оборудуют термостатом, привязанным к уличной температуре. Терморегулятор для греющего теплого кабеля сам отключит систему, когда на улице будет достаточно теплая погода.

Подключение к сети

Существует несколько методик подключения к линии питания. Базовая предусматривает монтаж вилки, которую включают в розетку на время работы системы обогрева. Можно установить в линии ручной или автоматический выключатель, срабатывающий при падении температуры ниже заданного порога. Места соединения проводников должны иметь надежную изоляцию, препятствующую проникновению влаги и короткому замыканию.

Схема подключения к выключателю

Концы провода выводят в распределительную коробку. Затем линии нуля и фазы продлевают до дифференциального выключателя или автоматического предохранителя, расположенного в щитке. Для коммутации заземления используют отдельную шину, подключенную к закопанному в грунт треугольнику или забитым в почву стержням.

Номинал предохранителя и сечение линии питания подбирают по мощности системы обогрева. Предусматривают запас, поскольку в момент пуска ток в линии превышает номинальное значение в 2–2,5 раза.

Подключение к силовому кабелю и соединение с ним

Для подсоединения к силовой магистрали необходимо (на примере саморегулируемого провода):

1. Снять внешнюю изоляцию на 70 мм длины, расплести оплетку и скрутить сетку заземления в отдельную жилу.
2. Надрезать внутреннюю оболочку из термостойкого пластика и снять защиту на длину около 40 мм.
3. Прорезать матрицу, нагреть изоляцию феном и снять с сердечников.
4. Снять остатки матрицы и надеть на жилы металлические гильзы (со смещением по длине), деформируя поверхность специальными клещами.
5. Надеть на сердечники усадочный чехол, который должен заходить на гильзы на 2–3 мм.
6. Прогреть изоляцию феном, а затем надеть на кабель трубку с увеличенным диаметром.
7. Направить поток горячего воздуха и дополнительно защитить места ввода матрицы в изолятор, сплющивая нагретую трубку пассатижами.
8. Зачистить жилы силового кабеля, надеть на поверхность защитную муфту и небольшие отрезки трубки на провода.
9. Вставить оголенные наконечники в гильзы и зафиксировать клещами. Многожильные элементы перед опрессовкой скручивать не требуется из-за риска повреждения.
10. Натянуть трубку на линии стыков и обработать потоком воздуха из строительного фена. Оболочка с клеевой основой обеспечивает герметичность стыка.
11. Соединить магистраль заземления с последующей изоляцией.
12. Натянуть на место стыка 3 проводников внешнюю муфту и обработать его феном с удалением воздушных пузырей и обжатием пассатижами.

Через вилку и розетку

Простейший способ предусматривает подключение к оголенным жилам нагревателя кабеля с вилкой. В линии питания необходимо заземление, которое подсоединяют к общему контуру. Места стыка изолируют трубкой с последующей обработкой горячим воздухом и обжатием плоскогубцами.

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе

Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.

Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:

1. Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
2. Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
3. Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
4. На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
5. Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
6. Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии

Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

С терморегулятором или без?

Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.

Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С колодцами несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.

В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.

Греющий кабель для водопровода — схема подключения к терморегулятору

При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.

Сам терморегулятор желательно установить в помещении. Его подключают к домовому электрощитку через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.

Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.

Монтаж муфты

Какие материалы вам понадобятся?

саморегулирующийся экранированный кабель

вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1

При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

инструмент для зачистки проводов

кримпер для обжима гильз

муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него

Ошибка №2

Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

канцелярский нож

Критерии, по которым выбирают кабель

Чтобы самостоятельно установить кабель в водопровод, надо правильно выбрать изделие.

На какие критерии стоит обратить внимание:

Для чего предназначена трубопроводная сеть.
Кабель, предназначенный нагревать трубы, транспортирующие питьевую воду, должен иметь пищевое покрытие. Производители в инструкции указывают на эту особенность. Данный кабель имеет более высокую цену, нежели обычные.
Разновидность провода, необходимая длина изделия. До приобретения кабеля устанавливают участок для прогрева, чтобы определить длину кабеля. От длины также зависит вид кабеля по принципу работу.Греющий кабель с саморегулирующейся работой можно разрезать на куски, он поставляется в бухте.

Надо учитывать необходимую мощность кабеля. Размер коммуникационной системы влияет на уровень мощности провода. Чтобы он справился с задачей, необходимо подбирать электропровод, отталкиваясь от данного параметра. Как правило, трубы водопроводной системы устанавливают с сечением, равным 32 миллиметрам

Для данного размера трубы применяют электрокабели, имеющие мощность погонного метра от 9 до 16 ват.  Для того, чтобы узнать мощность всей системы, умножают мощность погонного метра на длину участка.
Следует обратить внимание на цену кабеля. В данном случае нельзя экономить на выборе

Если кабель стоит очень дешево, следует уточнить срок службы кабеля: он может быть просрочен, либо почти заканчиваться. По истечении эксплуатационного срока, кабель подлежит замене, что повлечет еще большие траты.
При выборе стоит уделить внимание фирме- изготовителю. Самыми качественными считаются кабели немецкого производства марки Eltherm Gmbh, американские кабели от фирм Raychem, Heat Trace Products и LLС, корейские провода фирмы Caleo, из Франции марки Eltrace, из Дании марки Devi, финские кабели марки Ensto.

При покупке стоит обращать внимание на качество проводов, также сальников. При этом имеет значение форма внутреннего сечения резинки для уплотнения: круглая, квадратная, прямоугольная

Она должна совпадать с сечением кабеля. Муфтовые соединения также надо выбирать качественные, они должны стоить примерно столько же, сколько пять метров кабеля.

Принцип действия саморегулирующегося кабеля

Полимерная матрица, соединяющая токопроводные жилы – главный греющий элемент. Нагрев ее проводится беспрерывно. Кабель с такими «внутренностями» можно нарезать на отдельные фрагменты длиной от 20 см. Главная особенность матрицы – самопроизвольное изменение отдачи тепла в зависимости от внешней температуры. Как это работает? При повышении внешней температуры сопротивляемость полимера матрицы пропорционально возрастает, а теплоотдача, соответственно, снижается.

Греющий кабель

Свойство саморегуляции проявляется на различных участках трубопровода. Так, подземная часть трубопровода при благоприятных условиях не будет греться, не препятствуя обогреву этим же кабелем открытых участков трубы.

Чтобы включить подогрев водопровода при снижении температуры достаточно просто воткнуть вилку кабеля в розетку. Включают кабель при похолодании до +5°, чтобы быть подготовленными к внезапным ночным заморозкам.

В использовании нагревательный кабель очень прост. При правильном монтаже срок эксплуатации его неограничен. Надежная защита от перегрева делает кабель абсолютно безопасным.

Совет. Для водопровода с питьевой водой использование такого кабеля вполне допустимо.

Подготовка кабеля к монтажу

Прежде чем выполнять непосредственно монтаж кабеля, его нужно подготовить: один конец нужно зачистить и подготовить провода для подключения к электросети, а другой – герметизировать, чтобы защитить от влаги и короткого замыкания.

Свободный конец кабеля нужно хорошо заизолировать, чтобы защитить от действия влаги и короткого замыкания. Соединять токопроводящие жилы между собой нельзя, этого наоборот нужно избежать. Для изоляции в комплекте с греющим кабелей есть заглушка, которая надевается на конец и с помощью фена оплавляется и плотного фиксируется.

Другой конец кабеля, нужно очистить от изоляции для подключения к электрической сети. Инструкция по подключения к электросети:

1. Отмерить 5-6 см от конца кабеля, надрезать внешнюю изоляцию и убрать её.
2. Убрать экранирующую оплётку и свернуть её в пруток.
3. Отмерить на 1 см меньше теплоизоляции, так же её надрезать и убрать.
4. Отделить медные токопроводящие жилы от нагревательной матрицы.
5. Вырезать кусок матрицы между проводами.
6. Очистить токопроводящие провода от изоляции.
7. Подключить провода к источнику электричества, а оплётку – к заземлению.

Так же смотрите подробные видео с объяснениями, как выполняется подключение саморегулирующегося кабеля.

К этой статье есть подборка видео (количество видеороликов: 4)

Читайте так же:

Саморегулирующиеся греющие кабели используются для обогрева водопровода в тех местах, где он прокладывается выше уровня промерзания грунта – например в местах ввода трубопровода в дом. Саморегулирующийся кабель обладает способностью самостоятельно изменять интенсивность подогрева на разных участках в зависимости от потребности: чем ниже температура обогреваемого объекта, тем сильнее разогревается кабель.

Терморегулятор – это устройство коммутации электрической цепи, которое используется для включения и выключения нагревательных приборов, таких как радиаторы отопления, греющие кабели в системе тёплого пола или в антиобледенительных системах. Принципиально схема подключения одинакова для всех терморегуляторов.

Полезные советы

Сориентироваться в море предлагаемых современным рынком обогревающих кабелей очень трудно – слишком много предложений от разных производителей. Что нужно знать и учитывать:

Перед тем как отправиться в магазин нужно точно знать, диаметр обогреваемой трубы, длину защищаемого от холода участка.
При этом еще нужно ориентироваться на самые низкие температуры, до каких может охладиться грунт или воздух.
Нужно обязательно уточнить наличие защитной оплетки, которая увеличивает надежность нагревающего элемента и обеспечивает заземление.
Немаловажно и следующее: тип наружной изоляции, мощность, температурный класс, а также и компания-производитель.

Тип наружной изоляции

Если для канализационных труб подходит кабель, изолированный полиолефином, то для внутреннего монтажа (непосредственно в трубу) лучше подойдет защита из фторопласта. Для наружной установки вполне подойдет и фторполимер – он защищает как от влаги, так и от ультрафиолета.

Температура и мощность

Среднетемпературная система подходит для трубопроводов большего диаметра. Максимальная температура систем — 120°С. Мощность при этом доходит до 33 Вт на метр.

Самые мощные – с температурой 190°С, мощность у них уже 95 Вт на метр. Такие системы в быту не применяются, их сфера применения – промышленность.

Выбрать и правильно рассчитать оптимальную мощность можно исходя из диаметра трубы. Примеры:

1. Для водопровода с трубами до 25 мм диаметром применяют кабели с мощностью в 10 Вт на метр.
2. От 25 до 40 мм – 16 Вт на метр.
3. От 40 до 60 мм — 24 Вт на метр и т. д.

Рекомендуемые производители

Существуют бренды нагревательных элементов, зарекомендовавшие себя многолетней, стабильной и надежной работой. Импортная продукция:

• Lavita.
• Nelson.
• Ensto.
• Devi.
• Raychem.

Наиболее популярным российским производителем считается компания Теплолюкс (ССТ), которая специализируется на качественных изделиях бытового назначения.

Самодельный греющий кабель

Ничего невозможного нет, и сделать своими руками греющий кабель также можно. В интернете достаточно информации на эту тему в виде:

1. Видеороликов.
2. Схем.
3. Статей.

Имея кое-какие навыки в элементарной электронике, а также желание для производства такового, с помощью бортового компьютера, блока питания, и некоторых материалов, многие умельцы делают эффективные, надежные и безопасные системы такого обогрева.

Наиболее распространенная причина для производства самоделок – желание сэкономить, и такие «умельцы» часто используют «беспородные» провода вместо кабелей. Так что, создавая что-то подобное, нужно сто раз подумать, прежде чем сделать что-то, что может, в итоге, привести к короткому замыканию, даже пожару. Кроме того, все, что связано с питьевой водой требует к себе особого, вдумчивого отношения.

Можно сделать кустарную автоматику, имея опыт в этом деле, но экспериментировать с проводами вовсе не стоит – дороже, в итоге, выйдет.

Говорят, что жадный платит дважды – но это еще полбеды, хуже, когда такое кустарное устройство навредит собственному здоровью и здоровью домочадцев. Не говоря уже о безопасности самого жилья и выводу из строя водопровода вследствие размораживания.

Типы нагревательного кабеля

Производители предлагают три основных вида кабеля для обогрева водопроводных труб: саморегулирующийся, резистивный и зональный. Каждый из них имеет свою специфику использования. Водоснабжение точно нагревается типом саморегулирующегося устройства. Резистивные и зональные предназначены для лучистого пола, хотя их можно использовать и для труб.

Важно!

Драйвера в большинстве случаев не универсальны. Для внутреннего и наружного обогрева труб для этой цели используются специальные виды изделий

При таком принципе действия достигается разумное и экономичное использование электрического тока. Еще одной особенностью является то, что этот тип устройства можно разрезать на куски любой длины без образования холодных пятен.

Особенностью саморегулирующегося типа является наличие токопроводящей матрицы, самостоятельно задающей степень тепловыделения в зависимости от температуры окружающей среды. При таком принципе действия достигается разумное и экономичное использование электрического тока. Еще одной особенностью является то, что этот тип устройства можно разрезать на куски любой длины без образования холодных пятен.

Резистивный тип нагревательного элемента должен быть подключен к электричеству с обеих сторон, если он одножильный. Это накладывает негативный отпечаток на процесс проектирования щетки для труб. Два кабеля: подключен к блоку питания с одной стороны. В отличие от саморегулирующегося типа, резистивный тип находится в постоянной работе на полной мощности. Это определяет внеэкономическую рентабельность его использования для водоснабжения. Большим минусом является возможность возгорания кабеля при случайном перекрытии или в ограниченном пространстве.

Тип зонального кабеля – резистивный. Основой его конструкции является нагревательный змеевик. Он имеет соединение с двумя электрическими проводниками через равные промежутки времени. Области применения: система поддержания температуры в баке, в строительных объектах для предотвращения образования льда на кровле, обогрева баков и водопроводных труб.
