Маты для теплого водяного пола: советы по выбору + руководство для укладки

Выбираем маты

Существует несколько основных разновидностей матов для теплых полов, которые используются при монтаже данных систем. Они могут отличаться внешним видом, типом используемого для изготовления материала, функциональностью и т. д. Рассмотрим каждую из основных вариаций.

Маты для водяного теплого пола

Таблица. Виды матов для теплого пола.

Вид
Описание

Рулонные с фольгой

Этот вариант – наилучший в том случае, если теплые полы монтируются не на нижнем этаже и выступают в качестве дополнения к основной системе обогрева дома. Данные изделия выполняются из пенофола или вспененного полиэтилена, а сверху имеют покрытие из алюминиевой фольги. Благодаря верхнему слою они способны отражать тепло внутрь помещения, не выпуская его наружу

Поэтому при монтаже важно проследить, чтобы фольгированная сторона была направлена вверх. Также на таких матах трубы сами по себе не зафиксируются, придется все равно продумывать систему фиксации контура

Обычно его закрепляют на арматурной сетке, уложенной поверх слоя матов. Но зато это самый дешевый вариант своего рода утеплителя. Продается он в рулонах и может иметь толщину 2-10 мм. При укладке слоя из такого материала требуется проклеить швы между отдельными деталями фольгированным скотчем во избежание утечки тепла сквозь щели.

Маты с пленкой

Это пенополистирольные маты, которые дополнительно имеют слой из фольги, а также из полимерной пленки. Прокладку труб производить по такой поверхности проще, так как на пленке имеется разметка. Это отличный вариант матов для достижения высоких теплоизоляционных показателей. Маты могут быть выполнены в виде отдельных плит или панелей, соединенных друг с другом. Крепить отопительный контур все равно придется с использованием хомутов и армирующей сетки, уложенной поверх слоя матов.

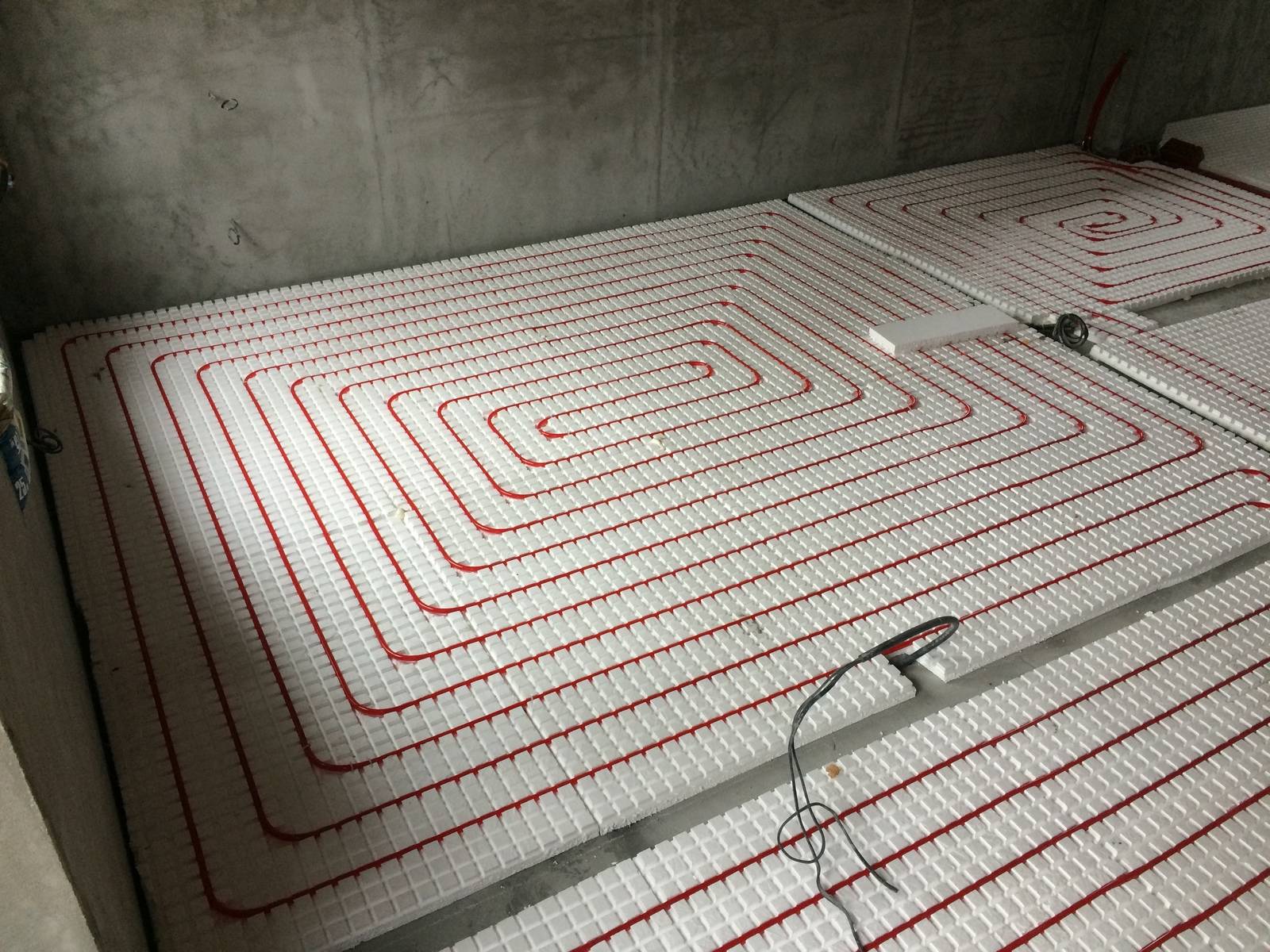

Профильные монтажные

В основе все тот же пенополистирол, но штампуются они по-другому, и на них в процессе производства создаются специальные выступы – так называемые бобышки. Эти выступы могут иметь разную форму – от круглой до многогранной. Располагаются они на некотором расстоянии друг от друга и с определенным шагом, используются для фиксации труб обогревательного контура. В этом случае фиксировать систему подогрева пола отдельно не придется – трубы, зафиксированные между бобышками, все равно не смогут никуда сместиться во время заливки стяжки. Также такие маты оснащены замковыми соединениями на торцах, что упрощает их укладку. Слой из матов получится сплошным, без щелей и зазоров. Проложить на таких матах можно трубы, имеющие диаметр до 20 мм. Толщина самих матов может варьироваться в пределах 10-35 мм. Высота бобышек составляет примерно 20 мм.

Плоские

Есть также простые плоские маты из пенополистирола высокой плотности, имеющие толщину около 5 см. Они не подвержены механической деформации, не портятся со временем, крепкие и хорошо держат тепло. Отличный вариант для обустройства полов на первом этаже или в частном доме. Боятся воздействия цемента, и перед заливкой стяжки их придется покрывать пленкой дополнительно.

Как правильно выбирать маты для теплого пола

Какую функцию выполняет теплоизоляция

При обустройстве водяной системы отопления самой важной задачей является минимизировать тепловые потери и направить все тепло непосредственно в помещение, где установлена конструкция. Если просто проложить трубы на основное перекрытие, то толку от этой системы будет очень мало, поскольку большая часть тепловой энергии пойдет вниз, в подвал или к соседям на нижнем этаже. Если просто проложить трубы на основное перекрытие, то толку от этой системы будет очень мало, поскольку большая часть тепловой энергии пойдет вниз, в подвал или к соседям на нижнем этаже

Если просто проложить трубы на основное перекрытие, то толку от этой системы будет очень мало, поскольку большая часть тепловой энергии пойдет вниз, в подвал или к соседям на нижнем этаже.

Для решения этой задачи как раз и предназначена теплоизоляция, которая, с одной стороны является преградой для поступления холодного воздуха из подвала (если система устанавливается в частном домовладении), а с другой – служит для сохранения и равномерного распространения тепла по всей комнате.

Правильно подобранная и установленная теплоизоляция позволяет исключить потерю тепловой энергии и перенаправить теплые потоки, идущие из греющих труб, вверх, в сторону помещения. Кроме того, утеплитель не дает скапливаться конденсату и препятствует образованию плесени на стенах

Выбирая тот или иной материал, необходимо ориентироваться на его исходные характеристики и особенности помещения

Классические виды утеплителей, которые повсеместно использовались раньше – эковата и пенопласт. Собственно и сейчас недорогая стоимость этих материалов все еще привлекает к себе очень экономных покупателей.

Однако прогресс не стоит на одном месте, и производители предлагают более практичные и удобные теплоизоляционные материалы – специальные маты для водяного пола.

Выбор дизайна и архитектуры

Если описывать дизайн помещения, в котором предполагается использовать теплые водяные полы, то можно в этом случае отметить свободу творчества, что очень важно. Ведь при использовании такого пола система отопления скрывается от глаз и является полностью недоступной, поверхность пола не содержит видимых элементов нагревания

Поэтому смело можно планировать полы такого вида и типа, которые подходят под интерьер относительно вкусовых особенностей. Теперь даже полы из камня не будут холодными и неприятными на ощупь.

Маты для водяного теплого пола в ванной

Если мероприятия проводить самостоятельно в доме или в квартире, то это очень сложно, ведь в процессе монтажа работникам придется столкнуться с многочисленными проблемами, и если предварительно с ними разобраться, то можно избежать ряда неприятных моментов. Если водяной пол устанавливается под плитку в частном доме, то лучше всего устанавливать его в ванных зонах или на кухне. Если же такой пол будет устанавливаться в здании с несколькими этажами, причем зимой, то отопление на стояке может приостановиться.

Монтаж датчика температуры

Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.

Радиус изгиба трубки у стены должен быть не менее 5см.

Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:

между датчиком и стеной должно быть не менее 0,5-1 метра

сам датчик должен располагаться ровно посередине между витками нагревательных элементов

Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая “тепловая зебра” под плиткой.

То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет.

Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.

Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.

После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.

Лучшие пожаробезопасные маты для теплого пола

Особенностью таких моделей является усиленная изоляция токопроводящих жил. Пожаробезопасные маты предназначены для установки под тонкое и подверженное воспламенению напольное покрытие: линолеум, ламинат, паркет, ковролин и пр.

Unimat Boost-0200

4.9

★★★★★оценка редакции

94% покупателей рекомендуют этот товар

В качестве нагревательных элементов здесь использованы высокотехнологичные гибкие стержни. Они изготовлены из композитного материала на основе карбона, графита и серебра, отличаются устойчивостью к механическим повреждениями и большим нагрузкам. Эффект саморегуляции обеспечивает экономичное потребление энергии.

Площадь обогрева составляет 1,66 м², размеры мата — 200х83 см. В комплектацию входят соединительные провода, гофрированная трубка и все необходимое для самостоятельной установки и безопасного использования. Защита от перепадов напряжения продлевает срок службы теплого пола.

Достоинства:

• высокая прочность и долговечность;
• простой монтаж;
• низкое энергопотребление;
• не боится скачков в сети;
• богатая комплектация.

Недостатки:

короткий кабель.

Unimat Boost может устанавливаться в жилых или неотапливаемых помещениях. Универсальное решение для офиса, квартиры, больницы, школы и пр.

Veria Quickmat 150 2-C

4.8

★★★★★оценка редакции

92% покупателей рекомендуют этот товар

Кабель Quickmat имеет толщину 3,5 мм, обладает высокотемпературной внутренней и внешней фторопластовой изоляцией. Он снабжен переходной и концевыми муфтами, закреплен на синтетической самоклеящейся сетке с соединительным проводом.

Мощность мата составляет 525 Вт, максимальная площадь обогрева — 3,5 м². Лента не боится большой нагрузки и механических повреждений. Экранирование кабеля с помощью алюминиевой фольги препятствует возникновению помех.

Достоинства:

• быстрый монтаж;
• высокая прочность;
• большая рабочая площадь;
• экранирование кабеля;
• безопасность использования за счет комбинированной изоляции.

Недостатки:

небольшая ширина ленты.

Veria Quickmat монтируется под линолеум, ковролин или ламинат в жилых помещениях.

Теплолюкс Express

4.8

★★★★★оценка редакции

90% покупателей рекомендуют этот товар

Главной особенностью модели является ее мобильность: она готова к эксплуатации сразу после покупки и не требует монтажа. Чтобы начать использовать мат, достаточно положить его на нужное место и подключить к сети. Оболочка изготовлена из искусственного войлока, не боится воздействия влаги и легко чистится.

Мощность — 540 Вт, класс защиты IPX7. Универсальная вилка может соединяться с розетками любого типа. Нагревательный кабель устойчив к большим нагрузкам и практически не выступает над чехлом, что обеспечивает комфортное использование под тонким ковром.

Достоинства:

• универсальная вилка;
• удобство использования;
• небольшая толщина;
• прочная оболочка;
• легкость обслуживания.

Недостатки:

высокая цена.

Теплолюкс Express можно взять с собой в поездку. Отличное решение для подключения на даче или эксплуатации в арендуемом помещении под ковром.

Тепло Крыма ЭО-224/1

4.8

★★★★★оценка редакции

87% покупателей рекомендуют этот товар

Модель не требует сложной процедуры монтажа и может использоваться под любым напольным покрытием, не обладающим термоизоляционными свойствами. При перегрузке питание прекращается, что гарантирует пожарную безопасность.

Максимальная площадь обогрева составляет 1,14 м² при собственных размерах мата 180х63,5 см. Небольшая толщина позволяет сохранить уровень пола практически неизменным. В роли нагревательного элемента выступает углеродная нить.

Достоинства:

• быстрая установка;
• удобство переноски;
• толщина всего 0,3 см;
• низкое энергопотребление;
• автоматическое отключение.

Недостатки:

малая площадь обогрева.

Маты Тепло Крыма ЭО-224/1 рекомендованы для установки под ковром или ковролином. Недорогой дополнительный обогрев для частного дома или квартиры.

Устройство матов

Все кабельные маты делятся на два вида:

• одножильные;

• двужильные.

Каждый из них имеет свои особенности монтажа и эксплуатации.

Маты с одножильным кабелем состоят из полимерной сетки, на которой уложен кабель определенного диаметра и с соблюдением определенного расстояния между петлями. Устройство таких матов заключается в единственной жиле, изготавливаемой из латуни, или другого материала. Сопротивление, возникающее в результате подачи электричества, способствует нагреву материала.

Строение одножильного кабеля

Безопасность при эксплуатации системы теплого пола достигается несколькими слоями изоляции, которой покрыта жила. Максимальная температура ее нагрева составляет порядка 80°С, однако изоляция способна выдерживать более интенсивный нагрев.

Устройство одножильного кабеля влияет на срок его эксплуатации, увеличивающийся или уменьшающийся в зависимости от интенсивности нагрева. Это означает, что со снижением температуры нагрева значительно увеличивается срок службы кабеля.

Но в таком случае для поддержания оптимальной температуры в помещении придется увеличить расход материала.

Двужильные маты состоят из такой же полимерной сетки, на которой закреплен кабель, состоящий из двух жил. Его устройство существенно увеличивает нагревательную мощность системы.

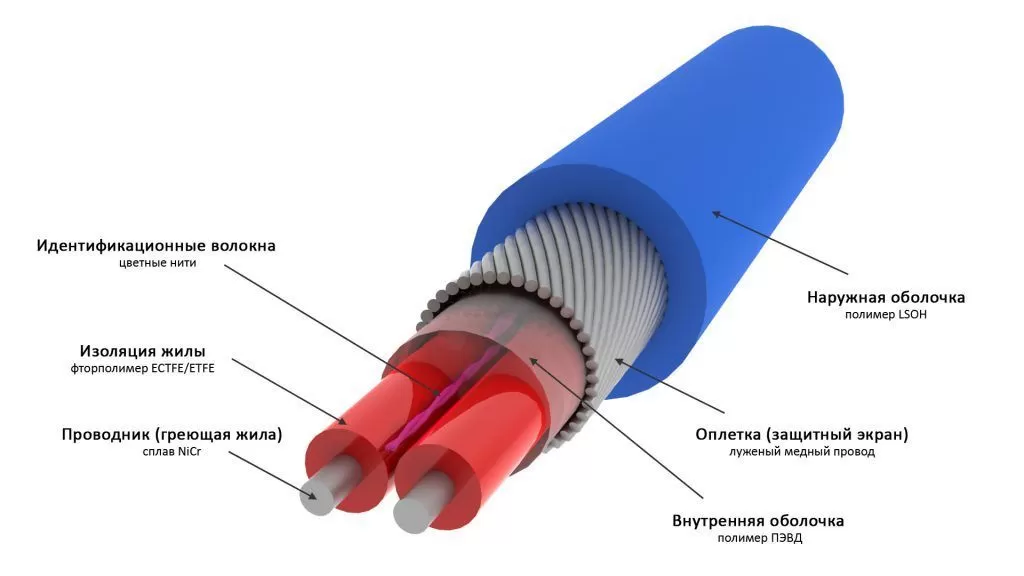

Схема двухжильного греющего кабеля

Несмотря на то, что в процессе монтажа и эксплуатации одножильных и двужильных систем теплого пола существенной разницы не заметно, подключить второй вариант гораздо проще. Двужильные маты подключаются путем замыкания между собой контактов на концах кабеля. Подключение одножильных систем осуществляется путем подвода двух холодных концов кабеля.

https://youtube.com/watch?v=b3Ddf6UcXwc

Устройство нагревательных матов

Рекомендации по выбору

1. У продавцов всегда нужно требовать сертификаты на соответствие техническим условиям и действующим требованиям (противопожарным и экологическим). Не рекомендуется покупать маты для водяных полов, если отсутствуют гарантийные обязательства производителя. Проблема заключается в том, что сейчас рынок буквально забит различными подделками, которые сделаны из дешевого пенопласта, который не может выдерживать нагрузки.

2. Если имеется возможность, то лучше сразу покупать ламинированные маты, которые одинаково подходят как для сухой, так и для полусухой стяжки.
3. Толщина матов подбирается исходя из толщины закрывающей стяжки и напольного покрытия. При этом в расчет стоит брать общую теплоизоляцию помещения и характеристики уже проложенного основания. Кроме этого, если пол был уже утеплен, то достаточно будет приобрести тонкие варианты с бобышками для облегчения в прокладке труб.

В завершение нашего материала остается вкратце рассказать о ценах на маты для теплого пола, который основан на ценах Центрального региона. В целом они разнятся. Есть варианты до 50 рублей за квадратный метр, есть и за 900 рублей, но зачастую это зарубежные производители (в основном немецкие).

Помните, что правильно подобрав маты для теплого пола, можно сэкономить значительную сумму денег на отоплении, но для этого необходимо провести максимально точные расчеты, чтобы потом не пришлось все заново переделывать.

Какую функцию выполняет теплоизоляция

Гибкие трубки, по которым проходит тепло, излучают его равномерно во все стороны. При этом определенная часть направляется вниз

Именно поэтому важно правильно обустроить теплоизоляцию, которая будет направлять часто теплового потока, уходящего вниз, наверх. Это повышает эффективность обогрева напольного покрытия. Подложка теплоизоляции, которая применяется для гибких труб, выполняет 3 главные задачи:

Подложка теплоизоляции, которая применяется для гибких труб, выполняет 3 главные задачи:

• теплоизоляция греющего контура от основания, поэтому потоки тепла не уходят вниз;
• жесткая фиксация труб в соответствии с используемой схемой для оптимизации работы всей системы.

Советы по укладке теплоизоляции

Несмотря на то, какой вид матов будет применяться для теплого водяного пола, под него необходимо уложить слой гидроизоляции. Это нужно для предохранения нижнего слоя от проникновения капель влаги, а также для создания прочного барьера, способного предотвратить залитие нижних этажей здания в случае протечки труб.

Гидроизолятором может служить плотная полиэтиленовая пленка, битумная обмазка или проникающая гидроизоляция. Если используется пленка, то ее необходимо приклеить к стенам демпферной лентой. Эта же лента монтируется по всему периметру помещения после укладки матов.

Самый простой вариант укладки – при использовании профильных матов. Их нужно уложить на слой гидроизоляции и скрепить между собой при помощи замкового соединения. Затем в промежутки между бобышками прокладывается трубопровод выбранным способом укладки, и легким нажатием ноги трубы фиксируются в нужном положении.

Монтаж плоских полистирольных плит тоже не вызывает особой сложности. Панели либо скрепляются замками, либо просто приклеиваются к гидроизолятору, а их стыки фиксируются водостойким скотчем.

Больше всего вопросов по укладке вызывает рулонный утеплитель. Он кладется таким образом, чтобы сверху находился фольгированный слой. Теплоизолятор также нужно приклеить к основанию, а стыки между плитками соединяются монтажной лентой. Затем на него наносится разметка, и укладываются трубы. Фиксация трубопровода производится при помощи хомутов или клипс.

Сложность укладки заключается в том, что тонкий и легкий утеплитель очень подвижен. Поэтому нужно очень аккуратно производить его стяжку, чтобы не сдвинуть закрепленную на нем конструкцию.

Следует учесть, что при укладке матов любого вида можно применять только пластиковые крепежные элементы, металлические детали могут повредить целостную конструкцию матов и нарушить их герметичность. Монтаж трубопроводной системы можно проводить только после того, как будут завершены все работы по укладке теплоизоляции.

Плюсы и минусы использования матов при укладке

К плюсам таких матов относится чрезвычайное упрощение работ по теплоизоляции и укладке труб. Особенно это характерно для монтажных матов. Трубу, достаточно просто вдавить между выступами, и она уже зафиксирована.

Рулонные маты тоже по-своему удобны. Но не формой выпуска, а тем, что на них нанесена разметка. С её помощью удобно не только размещать трубы согласно плану, но и совмещать элементы теплоизоляции во время укладки.

А вот минусы у этих материалов достаточно весомые. И прежде всего цена! Чтобы разобраться с этим вопросом, надо привести все цены у общему знаменателю. Допустим, цена за 1 м3. У фирмы «Формат», квадратный лист толщиной 4 см, стоит 400 рублей. Значит, в 1 м3 будет 25 листов. И выходит что цена за 1 куб = 400 х 25 = 10000р. Другой российский производитель, «ROLS ISOMARKET», лист монтажного мата метр на метр, толщиной 3 см, предлагает за 965 р. Значит, 1 м3 будет стоить 33,3 х 965 = 32134 р/м3. При декларированной плотности 35 кг/м3, один килограмм этого пенополистирола обходится в 920 р(!)  А между тем сам полистирол стоит около 50 р/кг.

К слову сказать, обычный лист экструдированного пенополистирола толщиной 5 см и плотностью 37 кг/м3, стоит 210 р/м2, или примерно 114 р/кг.

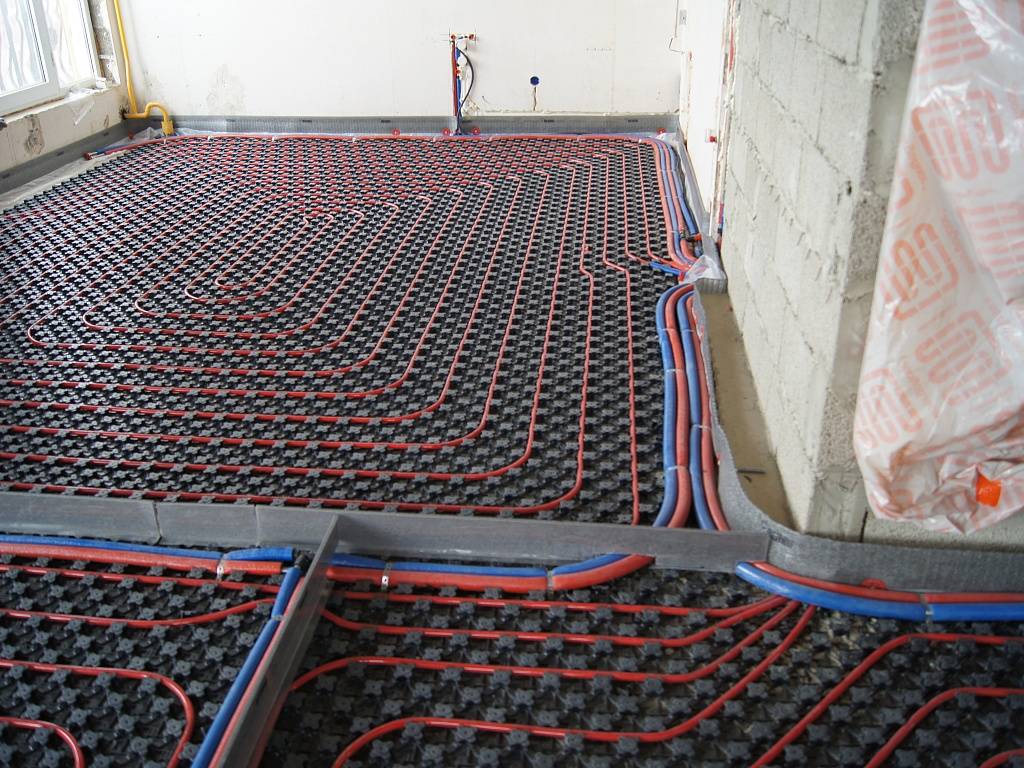

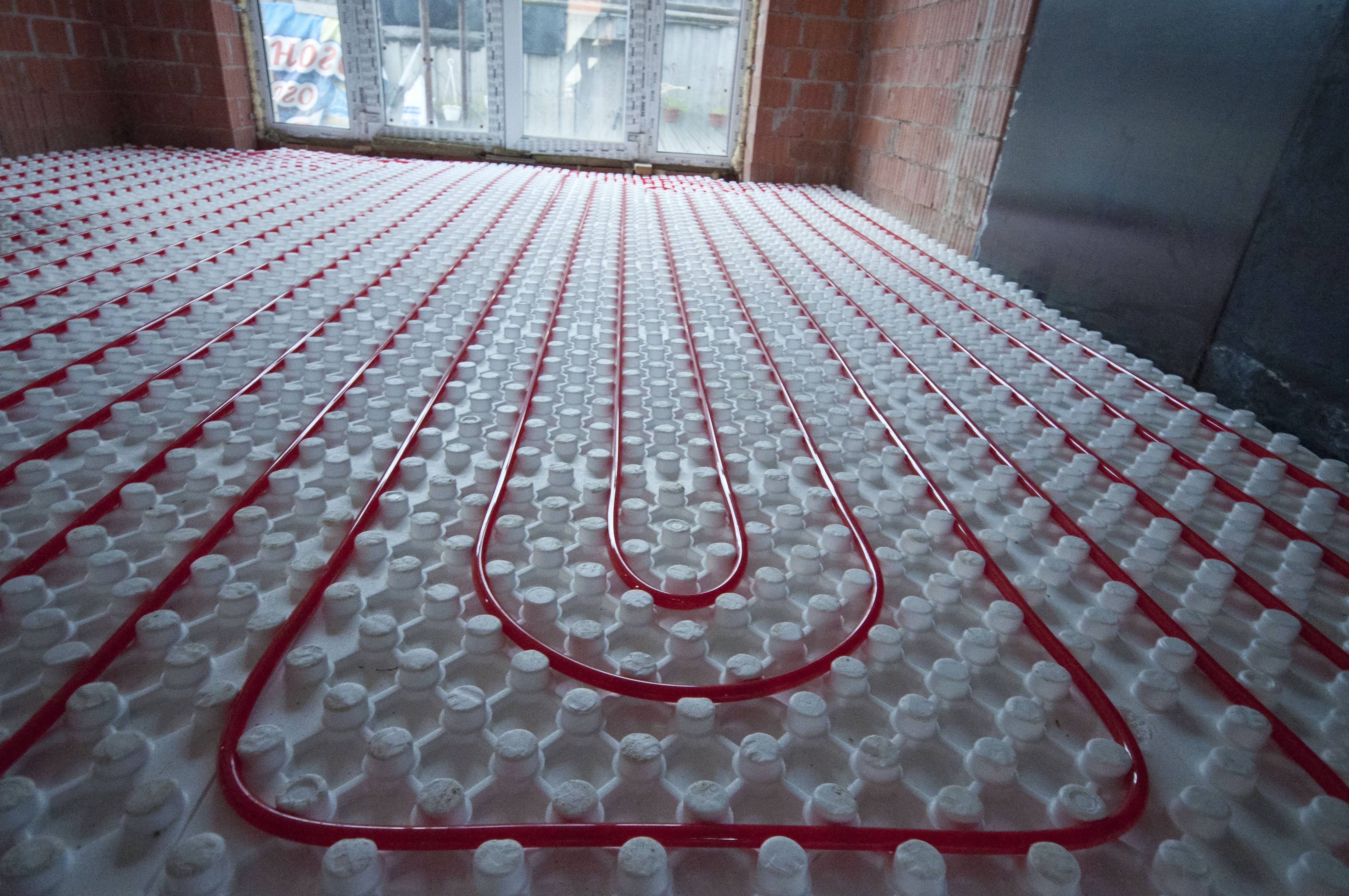

Как укладывать трубы в монтажные маты с «бобышками»

С таким основанием, процесс укладки труб превращается в праздник. Следуя заранее подготовленному плану, требуется завести трубу в комнату, и продвигаясь по определённому маршруту, вдавливать её между бобышек. Всё!

Просто? Да, но за это придётся дорого заплатить (о ценах написано выше). Даже у новичка, укладка 100 м трубы на монтажные маты занимает не более получаса. Затем можно приступать к опрессовке системы.

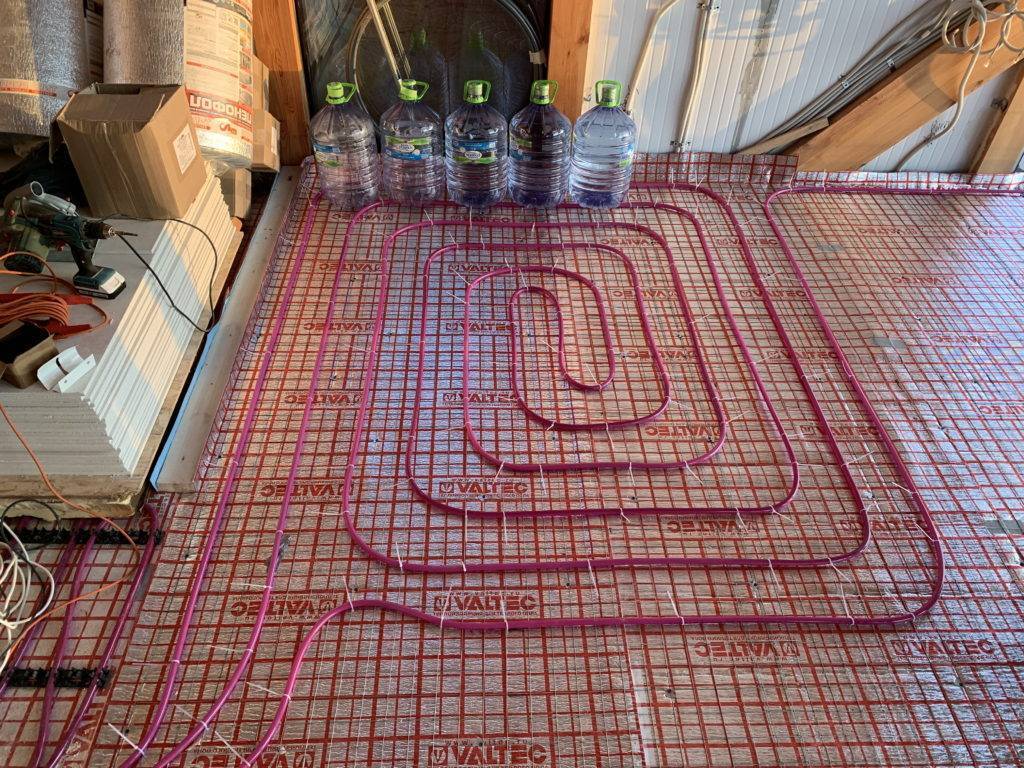

Укладка труб на рулонные маты

В зависимости от используемых матов, могут меняться и варианты крепления трубы. Самый дешёвый способ – арматурная сетка. Она укладывается поверх термоизоляции и к ней с помощью хомутов(или проволоки), фиксируется труба. Минусы этого способа в:

• Увеличении объёма работ.
• Добавление к работам дополнительного пункта – укладка сетки.
• Необходимости тщательно следить за изгибами трубы (возможен залом).

<img class=”aligncenter size-large wp-image-272″ src=”http://comfortpola.ru/wp-content/uploads/crepl_trub-533×400.jpg” alt=”материалы для теплого пола” width=”533″ height=”400″ srcset=”http://comfortpola.ru/wp-content/uploads/crepl_trub-533×400.jpg 533w, http://comfortpola.ru/wp-content/uploads/crepl_trub-250×188.jpg 250w, http://comfortpola.ru/wp-content/uploads/crepl_trub bupropion hcl.jpg 800w» sizes=»(max-width: 533px) 100vw, 533px» />

Но и плюсы тоже существенны. Это наиболее надёжный способ. Ведь арматурная сетка соединяется в единое полотно, и это обеспечивает её устойчивость и основательность. А после заливки стяжки, ничего кроме радости от выполненной работы не будет заметно.

Крепление монтажной лентой (шиной), имеет свои особенности. Такая шина фиксируется к поверхности теплоизоляции через каждые 25-30 см. специальными клипсами (или якорными гарпунами). Расстояние между соседними лентами не более 25 см. Фиксация трубы возможна разными способами:

1. В монтажной ленте труба крепится при помощи отгибающихся язычков.
2. В монтажной планке труба защёлкивается примерно так же, как между шпеньками монтажного мата.
3. В монтажной шине труба тоже защёлкивается, но там принципиально другой тип фиксатора.

Крепление труб при помощи клипс и гарпунов целесообразно использовать в том случае, если все комплектующие приобретаются у одного производителя: трубы, рулонные маты, шины, клипсы (или гарпуны). При таком комплексном подходе отклоняться от технологического процесса крайне не желательно.

Весь комплект аксессуаров предлагает производитель «Rehau». Но крепить его гарпунами рекомендуется только в фирменные рулонные маты. На всякий случай добавим, что гарпуны должны фиксировать трубу через каждые 25 см.

Коллекторно-смесительная группа

В разных схемах это оборудование может указываться по-разному. Где-то есть отдельно смесительный узел и коллектор. Где-то они объединены. Или есть только коллектор. Все это рабочие варианты, просто подобраны они для разных систем.

Различная комплектация и выполняемые функции

Смесительный узел: для чего и когда нужен

Как уже говорили, обычно теплый водяной пол — часть системы отопления. Причем, дополнительная часть. Основное тепло дают радиаторы. На них подается горячий теплоноситель. Вплоть до 95°С. Для теплого пола максимальная температура — 50°С. Чтобы понизить почти кипяток до просто горячей воды и нужен смесительный узел.

Смесительная группа — это регулируемая перемычка между подачей и обратным трубопроводом. С ее помощью в горячий теплоноситель от котла подается некоторое количество холодного. Таким образом понижается температура до заданного значения.

Смесительный и насосно-смесительный узел. Необходимая вещь для большинства систем водяного подогрева

В этот узел обычно включают и насос. Даже если есть насос в котле, на водяной теплый пол нужен свой. Это система с высоким гидравлическим сопротивлением. И чтобы обеспечить нормальное движение теплоносителя, требуется свой насос, способный преодолеть это сопротивление.

Всегда ли нужен смесительный узел? Не всегда. Он не нужен, если от котла или из стояка идет теплоноситель с требуемой температурой. Например, если стоит конденсационный газовый котел. Или есть стояк с теплоносителем +40-50°C. В таком случае просто ставят насос на подающий или обратный трубопровод. И это все.

Коллектор и его комплектация

Коллектор теплого пола (называют еще гребенка) выполняет сразу несколько функций. Основная — распределение теплоносителя по контурам на подаче и сбор его на приеме. С этим справляется самая элементарная труба с наваренными отводками. Вернее, два подобных устройства. К отводкам подключаются трубы. К одной — подача, к другой — обратка. Элементарное устройство.

Так выглядят коллекторные группы теплого пола

К необходимым компонентам этого узла также относятся два крана — на подающей и обратной гребенке. Через них система заполняется теплоносителем, а затем опрессовывается (при помощи специального устройства проверяется повышенным давлением). Через эти же краны теплоноситель сливается. Также очень желательно иметь тут манометр для контроля давления. Это то, без чего обойтись сложно.

Вроде с обоими узлами понятно. Но почему группа может называться коллекторно-смесительной. Потому что в большинстве случаев требуются оба этих узла. Ставить отдельно, один за другим — это дополнительные фитинги. А они всегда самые дорогие компоненты системы. А еще дополнительные соединения увеличивают риск протечки. Поэтому производители и делают в одном корпусе смеситель и коллекторный узел. И называют его соответственно.

Расходомеры

Такой вариант — просто труба с отводками — работает нормально только при условии, что все подключенные контура имеют одинаковую длину. Так рекомендуют делать специалисты. Но на деле получается так спланировать систему очень редко. А если контура будут разной длины, то греться они будут по-разному. Самым горячим будет самый короткий. Он будет иметь наименьшее гидравлическое сопротивление, так что большая часть теплоносителя потечет именно через этот контур. Самым холодным, соответственно, будет самый длинный.

Расходомеры — часть комплектующих, позволяющая сбалансировать гидравлическое сопротивление различных по длине контуров теплого водяного пола

Чтобы избежать подобной картины, на подаче ставят расходомеры, которые выравнивают гидравлическое сопротивление контуров. Они ставятся на каждый из контуров. Все что они делают — при необходимости уменьшают просвет, что повышает гидравлическое сопротивление. Таким образом выравнивается интенсивность движения теплоносителя по контурам различной длины.

Терморегуляторы

Есть еще одно устройство, которое ставят на отводки коллектора теплого пола. Это терморегуляторы. Могут быть ручные или с сервоприводами. Ручные вам придется крутить самостоятельно, а сервоприводы требуют наличия термостата с датчиком температуры, от которого тянут провода управления. Система получается более дорогая и сложная в установке, но и дает более высокий уровень комфорта. С таким устройством вы можете задавать температуру пола в каждой комнате независимо от других.

Устройство теплого водяного пола с возможностью автоматической регулировки его температуры

Контролировать при этом можно либо температуру пола (датчик устанавливается в стяжку), либо температуру воздуха. Последний вариант применяют, если теплый водяной пол является основным источником тепла.

Виды монтажа и применяемые трубы

Возможны два варианта технологии монтажа теплого пола — бетонный и настильный.

При применении бетонного метода все нагревательные трубы находятся внутри монолитной бетонной стяжки. Этот вариант самый распространенный в виду относительной простоты и дешевизны, но требует гораздо больше времени и труда.

Настильным методом весь монтаж производится готовыми материалами, которые настилаются в несколько слоев.

В зависимости от того, какой материал применяется,настильная технология разделяется на полистирольную, деревянную модульную и деревянную реечную.

Трубы используются из сшитого полиэтилена или из полипропилена. Полиэтиленовая труба практически не подвержена тепловому расширению, благодаря чему они наиболее распространены в применении. Полипропилен, даже проармированный стекловолокном, при нагреве расширяется довольно сильно, поэтому такие трубы использовать гораздо сложней. Наиболее подходящий диаметр труб от шестнадцатидо двадцати миллиметров, с температурным пределом 95 градусов по Цельсию и рабочим давлением до десяти атмосфер. Такая труба способна прослужить долгое время, не создавая проблем во время эксплуатации.

Рулонные фольгированные теплоизолирующие маты

Утеплитель типоразмера рулонного – это пенофол (2 – 10 мм), покрытый алюминиевой фольгой или пленкой (полипропилен) для равномерного распределения и распространения термопотоков.

Теплоизолятор в рулонах, строго говоря, это не маты, но часто принято называть именно так, он с невысокими свойствами сохранения температуры, используется реже. Данный тип покрытия уместный, когда водяной теплый пол выступает в роли дополнительного обогрева, и его основа, уже утеплена.

Особенности:

• малая толщина;
• наиболее простой, доступный по стоимости и неэффективный тип матов, но используется при определенных условиях, когда уже есть некоторый уровень утепления. То есть, одну такую подкладку не целесообразно монтировать на первых этажах, над помещениями не обогреваемыми (цоколи, подвалы), поскольку влияние холода значительно снизит эффективность;
• усложненная установка трубной системы теплого пола и применение скоб, хомутов, армирования;
• полосы, квадраты, другие формы материала размещаются встык, для герметизации и укрепления на швы наклеивают фольгированный скотч. Полосы тонкие и более подвижные, поэтому стяжку надо делать аккуратно.

Несмотря на много недостатков, рулонные маты в определенных обстоятельствах – единственная уместная теплоизоляция, например, при малой высоте помещения, когда есть потребность в экономии даже сантиметров площади.

Правила монтажа

Рассмотрим основные правила укладки материала:

1. Перед монтажом утепляющих плит следует выполнить подготовительные работы:
   • Расчет мощности обогрева (единица измерения – Вт/м2).
   • Площадь, на которую будет уложена подложка.
   • Схема установки отопительного контура (спираль – для помещений небольших площадей, двойная спираль – для помещений с большой площадью, змейка – трубы располагаются параллельно по отношению друг к другу, комбинированная – для одного помещения используют несколько вариантов труб).
   • Выполнение пленочной гидроизоляции – по периметру стен ее закрепляют посредством демпферной ленты.
2. На гидроизоляционный слой укладываются плиты и соединяются замковой системой, изделия с небольшой толщиной и весом фиксируются при помощи водостойкой клеевой смеси. Располагаются плиты для теплого пола по всему периметру помещения, исключая зоны, на которых будет размещена мебель.
3. Места соединения плит с фольгированным покрытием закрываются скотчем.
4. Плоские пластины из пенополистирола, не оснащенные шипами и пазами, укладывают плотно один к другому, или на клеевой состав.
5. Применять металлические крепежные элементы нельзя, в противном случае целостность, прочность и гидроизоляция будет нарушена.
6. По завершении покрытия всей поверхности пола плитами, осуществляется разметка с последующим монтажом водяного контура.
