Пластиковые водоотводные лотки
Пластиковые лотки производятся из полипропилена и полиэтилена низкого давления. В частном строительстве они приобрели наибольшую популярность. Изделия отличаются по ширине (7-30 см). Для повышения прочностных свойств могут использоваться ребра жесткости. Такие усиленные желоба отлично подходят для обустройства территорий около гаражей, парковок и автосервисов.
Плюсы:
- цена. Пластиковые лотки стоят дешевле всех аналогов;
- небольшой вес, который обеспечивает простоту транспортировки и монтажа;
- устойчивость к заиливанию, так как поверхность лотка абсолютно гладкая;
- устойчивость к низким и высоким температурам, от -40 до +900С;
- относительно высокая устойчивость к агрессивным веществам, которые могут попадать в сток
Минусы:
низкая прочность, невысокая устойчивость к механическим нагрузкам, что накладывает ограничения на зону использования.
Для обустройства территории загородного дома такие изделия подойдут отлично, но если речь идет о дороге или территории промышленного назначения, то лучше взять материал понадежнее. Альтернативное решение – усиление пластикового лотка цинковой накладкой. В противном случае при сильном паводке такой желоб может быть деформирован или даже сдвинут с места.
Пластиковый лоток необходимо защищать решеткой, иначе ливневая канализация может забиться стекающим с территории мусором. Решетка должна быть легкой, но в то же время прочной. Идеально подойдут изделия из оцинкованной или нержавеющей стали. Прочность решетки выбирают в зависимости от того, где монтируется водосток, так как около загородного дома и автосервиса нагрузки будут разные.
Монтаж дренажных лотков
Так как лотки являются одним из элементов системы водоотвода, то перед их монтажом выполняют такие действия:
- делается проект. Причем учитывают вид грунта, определяют размер водоотвода, участки для монтажа лотков. На этом этапе подбирают модели и размеры изделий. Данные расчеты нужны, чтобы обеспечить эффективный вывод стоковых или осадочных вод;
- так как изделия подвержены постоянному действию влаги, то их основу обрабатывают специальными веществами, защищающими изделия от агрессивных воздействий;
- дальнейший этап – это подготовка каналов под дренажные лотки. На дне канавы делают цементную подушку, слоем до 15 см. Ширина канала обязана быть больше на 25 см ширины лотков. К глубине выдвигаются такие требования: после монтажа изделий, лотки должны располагаться на 5 миллиметров ниже поверхности земли;
- слив канализации необходимо устанавливать в нижней точке конструкции;
- в подготовленные каналы монтируют дренажные лотки, устанавливая их по центру. Свободное пространство цементируют;
- на завершающем этапе фиксируют решетки. Если нужно изменить их размер, то распиливают пилой.
Конструкцию монтируют с пескоуловителем. При обустройстве водоотвода без него в лотке проделывают отверстие, оно необходимо для слива. Чтобы не допустить засорений и продлить время службы конструкции, нужно проводить ее чистку 2 раза в месяц.
Водоотводные дренажные лотки можно использовать самостоятельно, или как один из элементов сливной канализации. Их главная задача – это своевременный отвод воды, которая появилась в процессе выпадения осадков или таянья. Конструкция может иметь не только защитную функцию, но и декоративную.
Общие требования по установке водоотводных лотков
Перед монтажом водоотводной системы производится расчет длины трассы и, исходя из полученной цифры, необходимое количество элементов. Инструкция по монтажу гарантирует долговечность и бесперебойную работу канала.

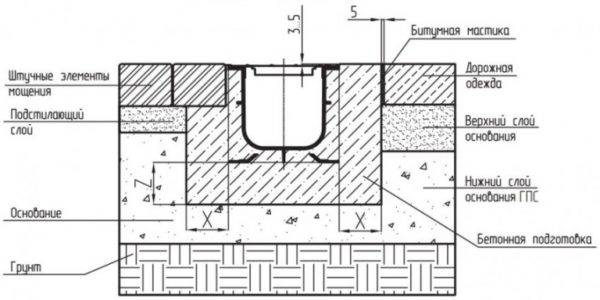

Монтаж ливневки с покрытием из асфальта, бетона, плитки
Главные правила укладки:
- Толщина бетонного (марка В25) слоя основания и стенок составляет 100 мм;
- Сбор системы идет от самой низкой точки;
- Уклон желоба должен быть минимум 10 мм/1 пог. м;
- Подсоединение к канализации производится через пескоуловитель с помощью трубы d 110/160 мм или через вертикальный водослив;

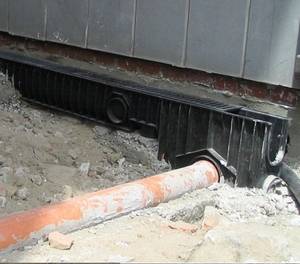

Подключение желоба к канализации через пескоулавливатель
- Герметизировать стыки между лотками (герметик 010/на базе MS-полимера, битумная мастика);
- В местах поворота лотки, крышки распиливаются и соединяются в ус;
На фото схема соединения в ус.
- Асфальтирование проводится при установленных решетках, прикрытых полосами ДВП;
- Температурные швы шириной 15–20 мм вдоль канала и вертикальные с шагом 5 м;
- Решетка после монтажа должна быть ниже дорожного покрытия на 3–5 мм.
Бетонное основание и стенки тяжелых лотков усиливается арматурными решетками
Как уложить ливневку
В таблице показан монтаж водоотводных бетонных лотков возле террасы, но таким же образом можно оборудовать дорожки, въезд в гараж. Перед прокладкой ливневки проводится подключение к канализации.
Схема монтажа

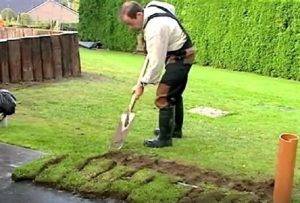

 | 1. Вырыть канавку вдоль террасы. Ее ширина должна быть шире желоба и превышать его высоту на 100 мм. Это позволит сделать бетонное основание, укрепить стенки. |
 | 2. Приготовить бетон для основания, на котором будут лежать лотки. |
 | 3. Нанести герметик на торцевую часть лотка. |
| 4. Приклейте торцевую заглушку, тщательно совмещая ее с краем желоба. | |
 | 5. Уложить первый лоток с вертикальным водосливом, совмещая слив с канализационной трубой. |
 | 6. Установить пескоулавливатель в сливное отверстие. |
 | 7. Уложить последующие лотки, скрепляя их герметиком. |
 | 8. Приклеить торцевую заглушку в конце готовой линии. |

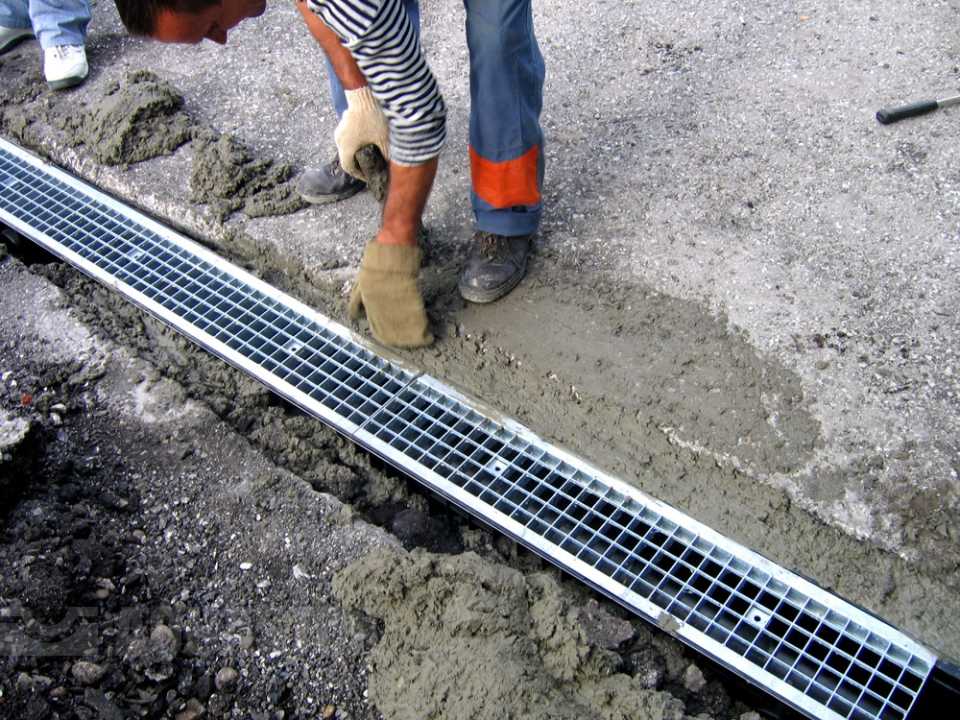

 | 9. Уложить и утрамбовать бетонную смесь по обеим сторонам собранного желоба. |
 | 10. Засыпать землей оголенные участки. Уложить дерн на старое место, можно его слегка полить, притоптать. Если дерн будет выше ливневки на несколько сантиметров, со временем он усядет |
 | 12. Установить решетки. Несколько дней не ходить возле желоба, пока бетон окончательно не застынет. |
Преимущества
Элементы водоотводных конструкций в виде железобетонных унифицированных лотков заслужили высокую популярность и повсеместно применяются благодаря удачному сочетанию целого ряда достоинств, характеризующих их возможности. Среди них:
- высокая прочность изделий;
- доступная цена;
- продление срока службы недвижимости, объектов, на которые не воздействуют подтопления;
- широкие возможности для конструирования систем с различной пропускной способностью;
- универсальность. Железобетонные изделия находят применение как при строительстве дренажных и водоотводных каналов, так и при прокладке систем различных коммуникаций, выполняя защитную функцию;
- возможность применения в районах с высокой сейсмической активностью;
- герметичность инженерных сооружений;
- простота и высокая скорость реализации монтажных работ;
- неприхотливость и простота в обслуживании;
- высокая долговечность сооружений;
- высокая устойчивость элементов к экстремальным температурным воздействиям;
- ремонтопригодность. При необходимости с течением времени любой элемент инженерной коммуникационной водопропускной системы в виде лотка может быть заменен на новый;
- высокий уровень влагостойкости и морозоустойчивости, позволяющий применять изделия в холодных климатических условиях, а также при воздействии агрессивных сред;
- запас прочности, позволяющий длительно выдерживать статические и динамические нагрузки в течение всего срока эксплуатации;
Правила монтажа
Независимо от материала изготовления желоба укладывают по одинаковой схеме:
Подготавливают траншею под монтаж ливневки. Её сразу делают с уклоном в сторону приемника. При этом глубину и ширину канала увеличивают на 15-20 см из расчета дальнейшего укрепления желобов. Дно траншеи хорошенько трамбуют и засыпают песком слоем 10 см. Его слегка увлажняют и также уплотняют. На песчаную подушку наливают бетонный раствор. Он будет служить основанием для лотков. Для большей прочности заливку можно армировать. Как только бетон высохнет, можно приступать к укладке желобов. Их тщательно стыкуют между собой. В полимерных лотках используют уплотнители. Для бетонных каналов применяют битумную или акриловую мастики. Как только лотки уложены, можно монтировать по их краям снаружи специальную сетку и заливать желоба со стороны грунта бетонной смесью. Она будет работать как ограничивающий фактор при возможном пучении грунта. В последнюю очередь производят установку защитных решеток
При этом важно следить, чтобы они располагались несколько ниже площадки, с которой будет отводиться дождевая вода. Укладку лотков лучше проводить по контрольной нити
Так ровность канала будет идеальной
Укладку лотков лучше проводить по контрольной нити. Так ровность канала будет идеальной.
О чем говорит название серии
По названию серии водоотводных лотков можно узнать завод-производитель. Например:
- серия ЛБ BetonPark, BetonBasis, BetonNovа — мордовский завод «Гидролика»;
- Plus, Norma, Optima — «Аквасток» г. Краснодар;
- Maxi ЛВ, BGF, BGU — Санкт-Петербургский завод «Лига 812».
Как «прочитать» бетонный лоток:
- Сочетание нескольких цифр после названия серии означают артикул товара, например, Maxi ЛВ-11.19.13-Б. Любые виды лотков легко найти по артикулу в каталоге;
- Буквосочетание DN обозначает европейский стандарт — 100, 150, 200, 300, 500 мм, обозначающий внутреннюю ширину лотка. Отечественные производители используют советские стандарты — 100, 110, 150, 160, 200, 300, 500 мм. Присутствие (иногда) второй цифры через дробь указывает глубину изделия, например, DN 100/132;
- L — длина (стандартный — 500–3000 мм, доборный — 500–700 мм, удлиненный — до 6 пог. м);
- В — ширина снаружи (400–1900 мм);
- Н — высота (380–1500 мм);
- Масса, вес изделия указываются в метрической системе.
Особенности установки пластиковых водоотводных лотков
В процессе монтажа следует учесть ряд факторов, которые позволяют сделать поверхностную часть ливневой системы не только эффективной, но и долговечной.
- Линейка канала должна вестись от места сбора воды. Намечается линия укладки с помощью веревки.
- Подстилающий слой в траншее должен составлять 10–20 см. Именно на него будут устанавливаться водоотводные каналы.
- Стыковка примыкающих лотков производится на бетонной основе.
- Монтаж всех элементов наружной ливневой системы канализации производится сразу с решетками или крышками. Это позволит избежать искривления геометрии желобов.
- Для максимальной производительности ливневки уровень лотков с решеткой должен быть ниже основного покрытия на 3–5 мм.
- Если проводится асфальтирование, то дорожный укладчик не должен подъезжать к водоотводным лоткам ближе чем на 15 см.
- Если предполагается соединение лотков под углом 90°, канал вместе с решеткой распиливается по месту стыка под нужным углом.
- Все пазовые соединения нуждаются в дополнительной герметизации, для чего используются герметики.
- На торцах канала (то есть входе и выходе) обязательно устанавливаются заглушки.
- Если монтаж производится в бетонную подушку, то обязательно создаются технологические швы. Они располагаются параллельно линии ливневки примерно в 1,5–2 см от каждой стороны.
- Окончательная заливка пространства между траншеей и лотками бетоном проводится только после проверки работы ливневки. Для этого трубы подключаются к канализационной системе, проверяется уровнем схема каналов, после чего шлангом пускается поток воды.
Классификация
Классификация бетонных водоотводных лотков осуществляется по ГОСТУ 21509-85. Этот технический документ дополнительного регламентирует размеры и требования к железобетонным конструкциям для отвода воды.
В зависимости от нагрузки
Конструкция для водоотвода, закрытая решеткой, уже предусматривает устойчивость к механическим воздействиям. Однако в зависимости от максимальной нагрузки водосточный лоток можно классифицировать на следующие виды:
- А-15 — это слабая конструкция, максимальная нагрузка ограничена 1,5 тоннами, используется для обустройства пешеходных дорожек или спортивных площадок;
- В-125 — этот водосточный лоток может выдержать нагрузку до 12,5 тонн, применяется для нужд частного строительства, обустройства автостоянок и гаражей;
- С-250 — максимальная нагрузка для бетонного лотка составляет 25 тонн, он подходит для автозаправок и вспомогательных дорог;
- Д-400 — водосточный лоток с максимальной нагрузкой в 40 тонн, монтируется на междугородных трассах;
- Е-600 — выдерживает нагрузки в 60 тонн, поэтому используется для монтажа в портах и вокруг промышленных сооружениях;
- F-90 — это самые мощные конструкции, выдерживающие нагрузку 90 тонн. Они устанавливаются на военных объектах с тяжелой техникой и аэродромах.
Прикромочные изделия
Железобетонные изделия по назначению подразделяются на: прикромочные и телескопические. Прикромочные бетонные лотки используются для обустройства дорог. Они призваны защищать дорожное полотно от вымывания. Если конструкции не будут выполнять свою функцию, то вода начнет скапливаться на дороге, что приведет к ее попаданию в грунт и появлению трещин или вспучивания на дорожном полотне. Скопившаяся вода повышает риск возникновения аварийных ситуаций. Она вызывает эффект аквапланирования, в результате которого теряется сцепление с дорогой.
Самым популярным прикромочным изделием является лоток Б1-18-50. Его монтируют на стыке проезжей части дороги и обочины. Недопустимо устанавливать бетонные лотки выше или ниже поверхности дорожного полотна. Иначе вода, скатывающаяся по обе стороны обочины, будет аккумулироваться в одном месте и размывать грунт.
Лотки монтируются на цементобетонную основу, а узлы между конструкцией и дорожным полотном промазываются битумно-резиновой мастикой. После сбора водоотводной конструкции поверхность лотков дополнительно обрабатывается битумом. Укладка завершена после того, как эмульсия полностью высохнет и станет гладкой.
Телескопические изделия
Изготавливаются из тяжелого бетона М-200 и М-300. Для придания дополнительной прочности и надежности конструкции армируются стальными стержневыми элементами.
Телескопические бетонные лотки предназначены для монтажа на склоне. Они используются в дорожном строительстве и при обустройстве территорий у жилых зданий. Благодаря им можно вывести накопившуюся воду в более низкое место, защитив фундамент строения от разрушения.
В дорожном строительстве изделия используются для поперечного дренажа. Они монтируются только на укрепленные насыпи дорожного полотна. Через фиксированное расстояние выкапываются траншеи и выравниваются экскаватором. Их дно засыпается 10-15 см щебня, который тщательно утрамбовывается. Телескопические конструкции устанавливаются вместе с блоками упора. Вначале в траншею укладывают блоки, и их стыки заливают бетонной смесью.
Затем монтируют первый телескопический лоток. Все остальные изделия устанавливаются узким концом в предыдущий блок. Швы между конструкцией и блоком заделываются цементом.
По методу производства
Еще одна классификация — по способу производства. Водосточный лоток, изготовленный методом вибролитья, отличается низким качеством. Состав бетона уплотняется неравномерно, отсюда и низкая цена. Качество изделий улучшается в разы при изготовлении бетонных водоотводных лотков методом вибропрессования.
Последовательность операций при организации линейного водоотвода
- С помощью веревки и колышек обозначают осевую линию прохождения будущего водоотвода.
- Изучают метеоданные, и на их основе определяют вероятный дневной объем стоков, после чего с учетом этой информации вычисляют необходимый пропускной диаметр желоба.
- Далее, зная требуемый пропускной диаметр, выбирают соответствующую модель лотка и его габариты.
- С учетом внешних размеров желоба (увеличенных дополнительно на 35…40 см) определяют глубину и ширину траншеи под него. При этом траншея по глубине должна быть немного больше высоты водоотводящего лотка, так как его край в смонтированной системе рекомендуется устанавливать ниже, чем уровень «ноль», по крайней мере, на 5 мм.
- После того, как будет вырыта траншея и утилизирован выбранный грунт, дно «котлована» покрывают подсыпкой, укрепляя его и создавая необходимый уклон.
- В траншее укладывают лотки и устанавливают пескоуловители. При этом крайний уловитель с помощью трубы с условным проходом DN100 подсоединяют к основной (более глубоко расположенной) дренажной системе.
- Пространство между внешней поверхностью лотка и стеной траншеи заливают бетоном, фиксируя водоотводящий желоб по месту установления.
Что учесть при выборе лотков
Долговечность водоотводных лотков зависит от правильного выбора изделий.
Важно учитывать предполагаемые нагрузки на 1м2 изделия, особенность грунта и степень его подвижности, рельеф местности и максимальное количество осадков для данного региона. Пропускную способность желоба выбирают с запасом, из расчета максимального объема воды, образующейся при интенсивном таянии снега или сильном ливне
Пропускную способность желоба выбирают с запасом, из расчета максимального объема воды, образующейся при интенсивном таянии снега или сильном ливне.
При выборе лотков следует оценивать эксплуатационные свойства лотков:
- Гладкие поверхности водоотводных лотков из пластика или полимербетона увеличивают их пропускную способность.
- Для мест с высокой интенсивностью движения и высокими нагрузками следует выбирать лотки с ребрами жесткости, повышающими прочность и несущую способность изделий.
- Лотки из бетона тяжелые, что затрудняет их транспортировку и монтаж, но самые дешевые по стоимости.
- Полимербетонные изделия отличаются износостойкостью и длительным сроком службы. Хорошо переносят экстремально низкие температуры. Подходят для устройства в регионах с холодным климатом и местах с высокой сейсмической активностью.
- Для отвода воды с низинных территорий и участков, расположенных на склонах необходимо использовать желоба с высокой пропускной способностью.
- Для отвода воды от скоростных магистралей, аэропортов и железнодорожных объектов следует учитывать статические и динамические нагрузки, создаваемые движущимся транспортом.
Важно правильно рассчитать протяженность ливневой канализации. Это поможет определить нужное количество лотков
Как устроена водоотводная система?
Водоотводная система – это система сбора и отвода дождевых, талых и грунтовых вод в специально предназначенное место. Водоотводы делятся на такие типы:
- поверхностные – те, по которым собирается дождевая и талая вода, и позже транспортируется в ливневую канализацию;
- глубинные – предназначены для сбора и отвода грунтовых вод.
Водоотводные лотки – это часть поверхностной системы дренажа. Кроме них, используются дождеприемники и пескоуловители. Как правило, водосток отводит воду в ливневую канализацию, обычную канализацию или водоем, но некоторые предприимчивые дачники направляют собранную воду к грядкам. Это практичное решение, но оно будет оправдано, если в мощные ливни – это большая редкость в регионе, иначе сильным потоком воды можно вымыть грунт и нанести вред растениям.
Лотки производятся из разных материалов. Обычно используют пластик, бетон и металл. Желательно, чтобы сверху лоток был прикрыт решеткой, которая защищает систему от крупного мусора, а, следовательно, от засора. Лоток может иметь П- или U-образную форму
При выборе водоотводного лотка, прежде всего, внимание обращают на материал его изготовления, потому именно с этой характеристики и начнем
Сфера применения
Водоотводные лотки признаны самой эффективной и надёжной системой водоотведения по всему миру. Какой бы класс нагрузки ни был, будь то пешеходная зона или аэропорт. Их можно поделить на два типа по применению:
- Инженерно-коммуникационные.
- Дорожно-коммуникационные.
Области применения водоотводных лотков безграничны:
- пешеходные зоны, скверы, парки;
- благоустройство дворов;
- пешеходные тротуары, велодорожки;
- индивидуальная застройка;
- частные гаражи;
- искусственный ландшафт;
- террасы, эксплуатируемые кровли;
- зимние сады, оранжереи и газоны;
- подземные и многоэтажные парковки;
- парковки легковых автомобилей;
- обочины дорог, ж/д перроны;
- предприятия автосервиса;
- общественные гаражи и стоянки;
- заправки;
- автодороги, шоссе;
- промышленные зоны;
- транспортные терминалы и склады;
- причалы, пристани;
- лётные поля аэродромов.
Классы нагрузки лотков
Для правильного выбора лотков для ливневой канализации необходимо учесть уровень нагрузок, воздействующих на поверхность с расположенными на ней лотками
Для этого обратите внимание на классы максимально допустимых нагрузок, которые присваиваются таким изделиям
A15
Нагрузка на такие лотки является минимальной. Они могут выдерживать лишь 1,5 т. Поэтому применяются в таких местах как детские и спортивные площадки, небольшие территории, стоянки, частные владения, велосипедные и пешеходные дорожки.
В 125
Для таких изделий нагрузка может быть увеличена до 12,5 т. Подходят для оборудования автостоянок, дорог с небольшой интенсивностью движения, водоотвода от частных домов и гаражей.
С 250
Предельные нагрузки для такого класса изделий — 25 т. Области применения: оборудование автозаправочных станций, автомобильных дорог, отвод воды от придомовых территорий в городах.
D 400
Нагрузка — до 40 т позволяет использовать лотки на промышленных объектах, на автотрассах с высокой интенсивностью и наличием большегрузного транспорта.
Е 600
Высокая нагрузка, исчисляемая 60 т, дает возможность использовать изделия в цехах предприятий, на морских причалах, складах, местах накопления и перемещения массивных грузов.
F 900
Это максимальный показатель нагрузки, присваиваемый изделиям. Лотки данного класса используются в местах сосредоточения и перемещения крупногабаритной военной и промышленной техники. Например, на аэродромах, военных объектах, некоторых предприятиях.
Что еще учесть при выборе?
Выбирая водоотводные лотки, также учитывайте следующее:
пропускная способность, т.е. объем воды, которую система, включая водоотводные лотки, сможет принять и отвести за единицу времени. Чем больше лоток, тем выше пропускная способность. При подборе стоит учитывать интенсивность осадков в регионе, особенности территории (это придомовой участок, где обычно сухо, или зона перед автомойкой), площадь территории водосбора
Также важно учесть параметры выпусков в ливневую канализацию, чтобы водоотводы не оказались переполненными. Рассчитать пропускную способность лотков можно в специальных программах или, обратившись к специалистам;
габариты лотка рассчитывают по формуле, учитывая объем осадков, площадь участка и коэффициент водоотведения, зависящего от типа покрытия;
в зависимости от особенностей территории приобретаются универсальные (отводят большие объемы воды, часто используются в частном строительстве), износостойкие (справляются с отводом постоянно большого количества воды) или глубокие водоотводные лотки (оптимальны для низинных участков, отличаются повышенной пропускной способностью).
Монтаж водоотводных лотков
Чтобы установить водоотводной лоток своими руками дополнительно потребуется:
Для корректной работы системы водоотведения применяется пескоуловитель, предотвращающий засорение канализационных труб.
Установка пескоулавливателя
Пескоуловитель представляет собой небольшой контейнер, соединяющий систему водоотводных лотков с канализационными трубами, отводящими собранную дождевую воду к месту ее утилизации или дальнейшей обработки.
Чаще всего водоотвод с канализацией соединяют при помощи пескоуловителя
Прибор работает за счет разницы в высоте входящего и выходящего отверстий. Различные примеси (песок, глина, листва и так далее) оседают на дне оборудования.
Чтобы установить пескоуловитель, надо:
- подготовить яму, размеры которой чуть больше, чем габаритные размеры устройства;
- на дне ямы соорудить прочное бетонное основание, которое требуется для крепления прибора и защиты его от перекосов;
- на бетонную основу выложить небольшое количество песка. Это создаст дополнительную защиту оборудования от воздействия грунта;
- при помощи болтов прикрепить пескоуловитель к бетонной основе;
- соединить оборудование с входящими и выходящими системами отвода воды;
- закопать яму, используя метод обратной засыпки грунта.
Правильно установленный пескоуловитель
Монтаж водоотводного лотка
Укладка водоотводных лотков производится в следующем порядке:
- Согласно с разработанным проектом размечается месторасположение сети лотков.
- Выкапывается траншея, соблюдая основные правила монтажа канализационных систем. Глубина траншеи зависит от высоты устанавливаемого лотка. Необходимо предусмотреть дополнительную глубину для подкладки. Сам лоток должен быть на 5 мм ниже уровня земли. Кроме глубины траншеи надо соблюсти естественный уклон все системы водоотведения.
Правильно установленный водоотводной лоток
- На дне траншеи оборудуется основание. Если монтируются бетонные или полимербетонные лотки, то достаточно применить песчаную или песчано-гравийную подушку. Если производится установка лотка водоотводного, изготовленного из пластика, то целесообразнее делать бетонную основу, предотвращающую деформацию изделия под воздействием грунта.
- В подготовленные траншеи, соблюдая уклон водоотводных лотков, укладываются сами изделия.
- Устройство лотков водоотводных предусматривает наличие креплений – защелок с обеих сторон изделия. Для придания стыкам дополнительной прочности их можно обработать специальным герметиком, устойчивым к низким температурам и повышенной влажности. Например, можно использовать герметик Masterflex.
- Чтобы пластиковые лотки служили более длительный срок, с каждого бока приспособления (в месте соприкосновения с землей) дополнительно оборудуется бетонная подложка. Этот аспект также фиксирует лоток на своем месте и защищает его от сдвигов, приводящих к неработоспособности системы
- Поверх лотка устанавливается решетка.
Система поверхностного водоотведения, состоящая из водоотводных лотков, подключается к общей канализационной сети через пескоуловитель.
Водоотводные лотки и фильтр пескоуловителя требуется постоянно очищать от скопившегося в них мусора. В противном случае будет снижаться пропускная способность системы водоотведения.
ГОСТ 21509-76
На поверхности лотков не допускаются трещины, за исключением местных усадочных трещин шириной не более 0,1 мм на наружной поверхности раструба и технологического прилива в шелыге лотка. Предприятия-изготовители лотков должны поставлять потребителям лотки в комплекте с уплотняющими материалами для герметизации стыковых соединений: жгуты из резины круглого сечения по ГОСТ или резиновые пористые прокладки по ГОСТ Приемку лотков следует производить партиями в соответствии с требованиями ГОСТ Число лотков в партии должно быть не более:.
Приемку лотков по показателям морозостойкости и водонепроницаемости бетона следует проводить по результатам периодических испытаний.
Приемку лотков по показателям их водонепроницаемости, прочности бетона марке по прочности на сжатие и отпускной прочности , соответствия арматурных и закладных изделий проектной документации, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия усадочных трещин, категории бетонной поверхности следует проводить по результатам приемо-сдаточных испытаний и контроля.
Приемку лотков по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, качества бетонных поверхностей, контролируемым путем измерений, следует осуществлять по результатам одноступенчатого выборочного контроля.
Водоотводные лотки из бетона — одна из самых необходимых деталей при строительстве и организации систем отвода дождевой воды от построек и при организации кабельных систем. Рассмотрим, какие бывают лотки и как они используются. Прочность и долговечность бетонным конструкциям обеспечивает качество и водостойкость марки бетона, которая используется для залива формы. Именно поэтому, в основе лотков, лежит смесь марки не ниже М Кроме того, основу составляют стержни из арматуры класса А или проволочное основание марки Bp-I.
Размеры лотков, положение монтажных петель, толщину защитного слоя бетона до арматуры, а также качество поверхностей и внешний вид лотков проверяют по ГОСТ Измерение толщины стенки производят в торцах лотков равномерно по периметру сечения лотка не менее чем в пяти точках. Неперпендикулярность торцевых плоскостей лотка к его продольной оси определяют измерением наибольшего зазора между торцевой плоскостью лотка и металлическим поверочным угольником, установленным под прямым углом к борту лотка.
Определение толщины защитного слоя бетона, размеров и расположения арматуры может производиться также просвечиванием ионизирующими излучениями по ГОСТ При этом, первый и второй вид может быть как с ровным плоским внутренним основанием, так и в виде круглого желоба.
Все основные характеристики, а также, сферу их применения можно узнать из маркировки
Особенно важно изучить маркировку при строительстве или монтаже трубопроводов в сложных природных условиях. Например, при укладке трасс в почве, подверженной сезонным колебаниям: болотистая местность, наличие глинистого слоя, наличие грунтовых вод. Сюда же можно отнести и работы, которые производятся в условиях крайнего севера
Сюда же можно отнести и работы, которые производятся в условиях крайнего севера.
Здесь самое важное требование — это устойчивость к низким температурам
Лотки железобетонные оросительных систем. Технические условия
Водоотливные лотки маркируются буквой Л, а две цифры означают номер серии и максимальную вертикальную нагрузку. Для удобства монтажа, лотки бывают двух видов: сборные и целостные. Распространенные модели: длина колеблется от 0,72 метра до 6 метров, а ширина от 0,4 метра до 1, 84 метра, высота края от 0,38 метра до 1, 32 метра. Основное предназначение данных лотков — это надёжная защита трубопровода от коррозии, сокращение теплопотерь и предохранение труб от грызунов.
Для канализации и теплотрасс использую два вида лотков:.
Трубы ж/б прямоугольные
- ГОСТ 26067.0-83 Звенья железобетонные безнапорных труб прямоугольного сечения для гидротехнических сооружений
- ГОСТ 26067.1-83 Звенья железобетонные безнапорных труб прямоугольного сечения для гидротехнических сооружений (конструкция и размеры)
- ОСТ 35-27.2-85 Звенья железобетонные прямоугольных труб под железные и автомобильные дороги
- Серия 3.501.1-177.93 Выпуск 0-2 Трубы водопропускные железобетонные прямоугольные сборные для железных и автомобильных дорог
- Серия 3.501.1-177.93 Выпуск 1-1 Трубы водопропускные железобетонные прямоугольные сборные для автомобильных и железных дорог
Устройство и основные характеристики
Лоток водоотводный— прямоугольная, закругленная или квадратная емкость, похожая на канавку с решеткой, препятствующей попаданию в нее мусора. Иногда решетки оснащаются замками или задвижками. Такие модели устанавливаются у объектов, где применяются повышенные требования к уровню безопасности или предусмотрено использование ливневых стоков для хозяйственных нужд (например, полива).
Инженерно-коммуникационные
Лоток может быть бетонный, железобетонный, чугунный, стальной, керамзитовый, полимеробетонный, полимерочесчаный, пластиковый, комбинированный (корпус из одного материала, решетка — из другого). Но в производстве всегда используются материалы с повышенными показателями прочности.
При выборе этих изделий учитываются два основных параметра: максимально допустимая нагрузка и пропускная способность. По допустимой нагрузке эти элементы делятся на несколько групп:
- А 15 (до 1,5 т) — можно монтировать под спортивными площадками, городскими пешеходными зонами, велосипедными и парковыми дорожками, на загородном участке (под садовыми дорожками);
- В 125 (до 12,5 т) — под автомобильными дорожками для легковых автомобилей, на автостоянках, перед загородным гаражом и в городском гаражном кооперативе;
- С 250 (до 25 т) — на АЗС, автомойках, в автосервисах;
- D 400 (до 40 т)— в промышленных зонах, на автопредприятиях, на автодорогах с движением всех видов транспорта;
- Е 600 (до 60 т)— около промышленных предприятий, логистических центров, складов;
- F 900 (до 90 т)— на аэродромах и военных базах.
Пропускная способность лотка рассчитывается в соответствии с требованиями к ливневой канализации
При выборе важно учесть ширину и высоту изделия. В загородном доме около зданий можно установить элементы, А 15, возле гаража — В 125, на въезде — D 400 (если требуется въезд ассенизаторов или трактора)
