Водяной котел своими руками: как сделать котел самостоятельно

Некоторые особенности

Конфигурация котла, его характеристики, чертежи будут зависеть от многих факторов:

• Материала. Подойдет обычная сталь (лист), но лучше всего – жароустойчивая нержавейка или чугун.
• Возможности хорошей обработки стали, надежного соединения деталей конструкции. Обычно для этого используют в основном болгарку, газовый резак и электросварку.
• Вида, характеристик топлива (жидкое или твердое). Сталь должна выдерживать высокие температуры, не деформироваться, не плавиться под их воздействием. Выдерживать внутреннее давление паров и газов без разрывов и трещин.
• Правильного расчета способа циркуляции теплоносителя. Будет ли она естественной ( за счет правильной манипуляции диаметрами труб, их наклоном, высоты бака и прочего) или принудительной (с использованием в схеме насоса).
• Учета давления паров, использования клапанов для сброски излишек газов, конденсата (монтаж обратки).

Некоторые особенности

Конфигурация котла, его характеристики, чертежи будут зависеть от многих факторов:

• Материала. Подойдет обычная сталь (лист), но лучше всего – жароустойчивая нержавейка или чугун.
• Возможности хорошей обработки стали, надежного соединения деталей конструкции. Обычно для этого используют в основном болгарку, газовый резак и электросварку.
• Вида, характеристик топлива (жидкое или твердое). Сталь должна выдерживать высокие температуры, не деформироваться, не плавиться под их воздействием. Выдерживать внутреннее давление паров и газов без разрывов и трещин.
• Правильного расчета способа циркуляции теплоносителя. Будет ли она естественной ( за счет правильной манипуляции диаметрами труб, их наклоном, высоты бака и прочего) или принудительной (с использованием в схеме насоса).
• Учета давления паров, использования клапанов для сброски излишек газов, конденсата (монтаж обратки).

Преимущества и недостатки

Из-за крупных габаритов, сложности схемы конструкции, такой агрегат рационально использовать для обогрева большого коттеджа. А вот для небольшой дачи этот вариант не подойдет, так как не оправдает экономичности.

Плюсы

• высокий КПД (около 95%);
• автономность отопительной системы;
• экономичность;
• надежность и долговечность;
• высокая эффективность;
• доступность топлива;
• экологически чистый вариант отопления дома;
• универсальность топлива (угли, дрова, опилки, пиллеты).

Читайте наш материал о том, какие котлы длительного горения лучше.

Минусы

• громоздкость конструкции;
• под устройство необходимо оборудовать специальное помещение;
• сложность конструкции и монтажа;
• необходимость в постоянной чистке.

Котел длительного горения не обязательно покупать в готовом виде, ведь его цена в разы выше обычных печей. Такую конструкцию можно сделать самостоятельно, если иметь хоть небольшой опыт в строительстве и ремонте.

Внешний вид самодельной конструкции

У самодельной конструкции, по сравнению с заводским аналогом, есть ряд преимуществ:

• низкая себестоимость;
• возможность сделать котел универсальным для любого вида топлива;
• возможность усовершенствования конструкции и добавления мощности.

Единственной сложностью является придание цилиндрической формы котлу. Без вальцовочного станка такую форму металлу придать очень сложно.

Но есть неплохое решение. Можно использовать пустые баллоны для пропана или любую трубу подходящего диаметра. Следует выбирать трубы, толщина стенок которых не менее 5 мм.

Для деревни и маленькой дачи можно сложить небольшую кирпичную печь и радоваться ее эффективности. А вот для большого коттеджа такой вариант будет менее практичен, так как потребует большого запаса дров на зиму. Уход за обычной печью, по сравнению с котлом длительного горения гораздо сложнее, а большие перепады температуры в комнатах, отдаленных от печи и вовсе не позволяют организовать комфортный микроклимат в доме.

В случае, если у вас недостаточно денег на создание полноценной отопительной системы для дома, или само строительство такой системы является нецелесообразным — гораздо разумнее в этой ситуации будет сделать твердотопливный котел длительного горения своими руками и не переживать по поводу его сохранности и эстетичности внешнего вида.

Инструкция по изготовлению

Когда есть всё необходимое (материал и инструмент), остается лишь собрать котел в такой последовательности:

• Берем 2 бочки с разным диаметром, толщиной стенок не менее 4 мм;
• Болгаркой вырезаем отверстия под зольник и водяной контейнер;
• Устанавливаем один цилиндр меньшего диаметра во внутрь другого;
• Привариваем крышку над ними, зольник, топку;
• Закрываем дверцу;
• Привариваем водопроводные трубы, патрубок для обратного клапана (сброса давления);
• Внутри печи монтируем решетку;
• Делаем отверстие под дымоход;
• Устанавливаем трубу;
• Проверяем герметичность.

После установки котла своими руками в систему отопления нужно проверить корректность его работы. Правильно собранное устройство будет нагревать теплоноситель (воду или масло) в процессе сжигания топлива. Если он плохо это делает, то следует проверить наличие воздушных пробок в сети отопления, понизить давления паров за счет их сброса.

В любом случае нужно понимать принцип работы такого рода котла, чтобы не было эксцессов и проблем в процессе его эксплуатации.

• Вентилятор своими руками: как сделать самодельный мощный вентилятор. Основные параметры и свойства вентиляторов (130 фото)

• Зачем нужна охранная сигнализация, какие функции она выполняет

• Как выбрать зимнюю спецодежду, и не ошибиться — рекомендации от профи

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода

Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество. В неотапливаемом чердаке его придется утеплить

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива. Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода

При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора

Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина. Это расстояние обеспечит оптимальное сжигание дров или угля

При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу

Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Водяное отопление на дровах

Это более сложно организованная система является пиролизным котлом. состоящим из двух отделений. В нижнем происходит сгорание дров, а в верхнем происходит циркуляция газа, образующегося из-за горения. Благодаря схеме, по которой газ попадает в дымоход не сразу. его эффективность возрастает, а для длительного горения требуется меньшее количество дров .

Вокруг котла располагаются толстые трубы, по которым идет вода, нагретая от него. Учитывайте то, что для котла подобного типа подходят только сухие дрова, поэтому у вас дома всегда должен быть их хороший запас .

Также существуют системы, использующие для отопления горячий воздух, вместо воды. Он, проходя через контур, передается в воздушное пространство дома. Холодный же воздух, опускаясь вниз снова попадает в котел для дальнейшего нагревания .

Виды

Сделать своими руками можно такие виды котлов:

1. Твердотопливные устройства длительного горения.
2. Обычные твердотопливные котлы.
3. Электрические котлы.

Существуют газовые устройства, но, учитывая взрывоопасность газа, браться за самостоятельное производство таких агрегатов нельзя.

Все виды котлов имеют два общих признака:

1. Наличие емкости для нагрева воды. Может иметь вид цилиндрического бака или представлять собой систему соединенных между собой трубок.
2. Наличие источника тепла. В котлах длительного горения это дрова, пеллеты или любой другой вид твердого топлива. В электрических устройствах для частного дома теплоноситель нагревается благодаря малой электропроводности нихромовой нити или самой воды. Также его нагрев может происходить благодаря вихревым токам, которые возникают из-за работы индукционной катушки.

Первый элемент играет ключевую роль, поскольку от него зависит эффективность, КПД самодельного котла

Больше всего его важность ощущается в твердотопливных котлах длительного горения, ведь он должен впитывать как можно больше созданного тепла.

Эта его способность зависит от площади. Чем она больше, тем больше тепла он впитывает, и тем больше охлаждается угарный газ. В правильно сделанном отопительном котле длительного горения он охлаждается до 120-150 °С.

Чертеж простого котла длительного горения

Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

Чертеж простого твердотоплевного котла

В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.

Схема-чертеж котла с теплообменником щелевого типа

1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.

• Как подключить котел длительного горения своими руками
• Сбросной клапан для отопления
• Термодатчики для котлов отопления

В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.

Рис. 3 Конструкции твердотопливных котлов с дополнительными регистрами и варочной поверхностью

1 — топливник; 2 — регистр из труб; 5 — труба обратки; 6 — подающая труба; 7 -верхняя загрузочная дверка; 8 — нижняя дверка для поджига и подачи воздуха; 9 — загрузочная дверка; 10 — дымовая труба; 13 — колосниковая решетка; 14,15,16 — отражатели; 17 — заслонка; 19 — водяная рубашка; 20 — зольник; 21 — варочная поверхность.

Некоторые особенности

Конфигурация котла, его характеристики, чертежи будут зависеть от многих факторов:

• Материала. Подойдет обычная сталь (лист), но лучше всего – жароустойчивая нержавейка или чугун.
• Возможности хорошей обработки стали, надежного соединения деталей конструкции. Обычно для этого используют в основном болгарку, газовый резак и электросварку.
• Вида, характеристик топлива (жидкое или твердое). Сталь должна выдерживать высокие температуры, не деформироваться, не плавиться под их воздействием. Выдерживать внутреннее давление паров и газов без разрывов и трещин.
• Правильного расчета способа циркуляции теплоносителя. Будет ли она естественной ( за счет правильной манипуляции диаметрами труб, их наклоном, высоты бака и прочего) или принудительной (с использованием в схеме насоса).
• Учета давления паров, использования клапанов для сброски излишек газов, конденсата (монтаж обратки).

https://youtube.com/watch?v=Fzw_kw5yeNY

Решение 8. Как закрыть трубы и вентили

Котёл в шкафчике полностью спрятан, а коммуникации идут вниз или вдоль кухонного фартука. Этот момент портит дизайн — трубы и шланги нужно декорировать.

На открытых местах делается П-образный короб из гипсокартона, фасадная часть которого съёмная. Глубина такого канала 2–3 см, ширина — 3–4 см. В него укладываются коммуникации и закрываются верхней панелью.

В шкафчике для труб можно делать полочки для хранения мелочей

Коммуникации закрыты декоративным коробом со съёмной панелью

Вентиль должен быть в легкодоступном месте. При всех ваших декоративных творениях, для доступа к нему должно уходить не меньше 10 секунд, то есть открыть дверку и перекрыть газ.

Котёл Холмова

Эта модификация печи отличается тем, что она оборудована двумя камерами — для установки теплообменника и отдельно для сжигания топлива. Эти устройства с нижним горением и высотой топки на всю высоту, что стало названием для них. Принцип действия зависит от конструкции.

Самыми популярными сегодня являются две конструкции:

• пиролизные котлы Холмова (ПК);
• обычного горения.

Топливо сгорает внизу закрытого топочного пространства. Вторая шахта меньшего размера, служит для дожига уходящих газов и охлаждения их в бойлере подогрева воды на отопление.

Энергонезависимые устройства контролируют температуру термостатом RT3, установленного на фронте конструкции. Для полноты горения топлива Подача воздуха в него, регулируется дверкой поддува расположенной на основной двери зольника.

Котел Холмова. Вид сверху и сбоку

Специальный ограничивающий затвор установлен для того, чтобы обеспечить минимальный воздухопроход. В верхней тыловой части агрегата находится патрубок для присоединения дымовой трубы, обеспечивающей естественную тягу.

Котел оборудован клапаном-отсекателем и компенсаторами на наружной части и внутри корпуса, предназначенных для предотвращения от разрыва сварных швов во время аварийного перегрева.

Нюансы размещения готовой конструкции

Есть три основных способа размещения конструкции: внутри, снаружи или в гараже. Каждый из вариантов имеет свои характерные особенности.

Размещение внутри дома

Если самодельный газовый котел для обогрева и отопления необходимо расположить внутри дома, придется выделять для него отдельное помещение. Комната должна быть сухой, со стабильной температурой и низкой влажностью. Доступ к котлу должен быть свободным. Устанавливается естественная или принудительная система циркуляции воздуха. Для работы автоматики проводится электрический ток. Большинство современных розеток обладают встроенным заземлением, поэтому не требуется создавать отдельное.

Размещение котла снаружи дома

Если внутри дома нет достаточной площади для расположения котла, его располагают в пристройке. Основные требования к помещению:

1. Площадь помещения не менее 5 кв. м.
2. Стабильная температура выше +7 ᵒС. Для этого придется утеплить пристройку.
3. К зданию требуется провести электричество и установить розетку.

Все трубы, приводящие и отводящие теплоноситель, необходимо утеплить. В противном случае зимой будет теряться значительное количество энергии во время транспортировки от пристройки к дому.

Размещение котла в гараже

При отсутствии возможности расположить внутри гаража помещение для котла, желательно возвести пристройку. В гараже содержится большой объем диоксида углерода, выделяемый при работе автомобиля, котел увеличивает его концентрацию, что создает опасность для здоровья.

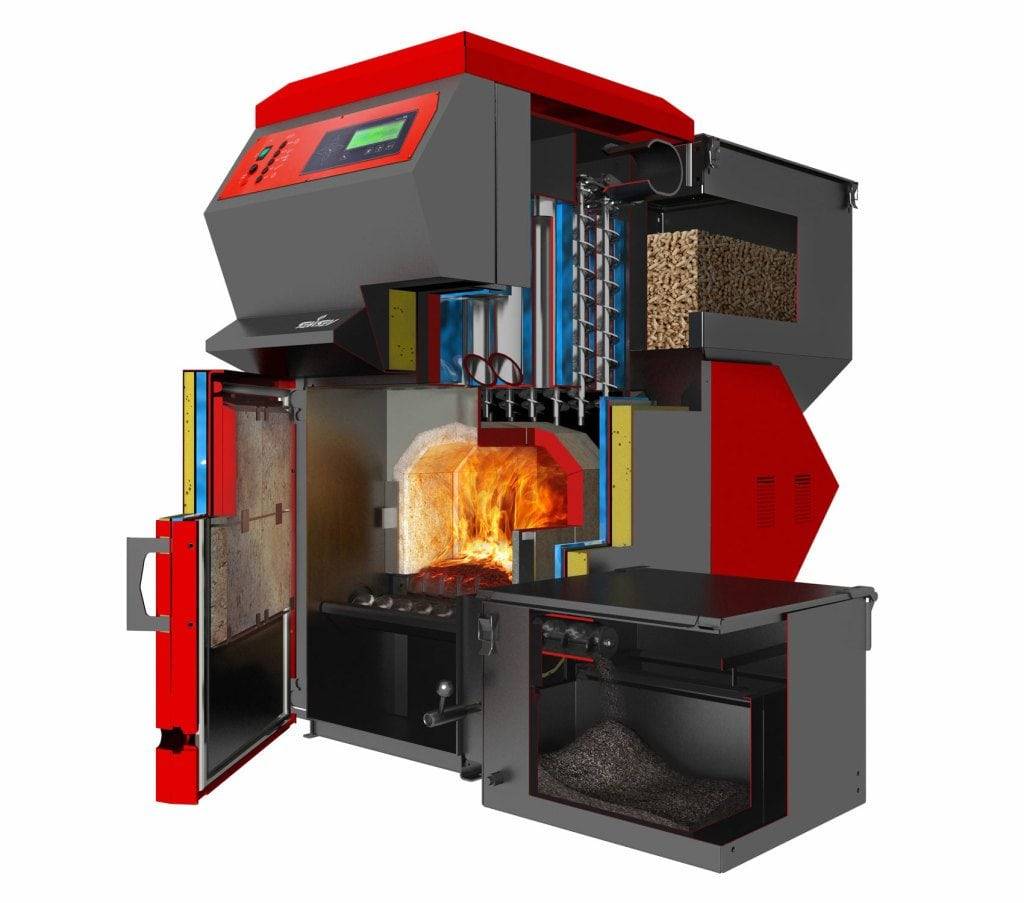

Пиролизные агрегаты

Пиролизные агрегаты имеют преимущество перед традиционными: максимальный КПД.

Они имеют дополнительную камеру. Туда поступают газы после сгорания топлива. Там они догорают, выделяют тепловую энергию, она так же идёт на обогрев помещения.

Оптимальной будет конструкция, где камеры располагают одна над другой, одинаковой формы, но разные по высоте. Размер камеры догорания газов должен быть не менее 30–40 процентов от объёма основной камеры.

Пиролизным котлам требуется принудительное поступление воздуха. При мощности до 15 кВт на нижней дверце монтируют вентилятор. Выполнять загрузку топлива в процессе работы агрегата нельзя.

Как сделать своими руками котел твердотопливный длительного горения: чертежи

Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи.

Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей.

Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.

Твердотопливный котел длительного горения вполне реально сделать самостоятельно

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
• брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
• березовый уголь – такой же, как для мангала;
• переработанный мусор со свалок;
• топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
• обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения.

В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива.

Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно.

Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения.

Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно.

Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора.

При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать.

Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически.

Полезные советы по изготовлению ТТ котла

• Если вы хотите  сделать ТТ котел  универсальным  с позиции  использования сырья, то для топочной камеры используйте трубу из жаропрочной легированной стали.

  Можно значительно сократить расход  на строительство  агрегата, если  взять бесшовную стальную  трубу 20 марки.

• Прежде чем устанавливать котел на место, которое определено  под этот агрегат, проведите первую растопку на улице, оборудовав котел  временным  дымоходом. Так вы убедитесь в надежности конструкции  и  увидите, правильно ли собрали  корпус.
• Если в качестве  основной камеры  вы будет  использовать газовый баллон, то учитывайте, что  такой агрегат  вам  обеспечит  горение  на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после  срезания крышки и зольника. Чтобы  увеличить  объем  и  обеспечить  большее время горения, необходимо использовать  два баллона. Тогда  объема топочной камеры точно  хватит  на обогрев большого помещения, и не нужно  будет  закладывать дрова каждые 4-5 часов.

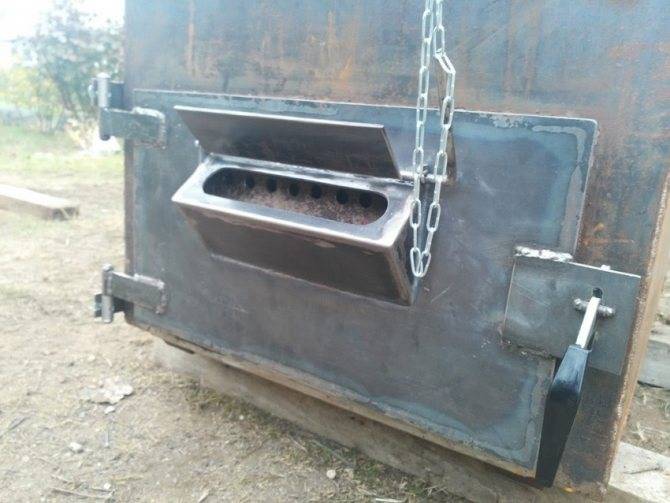

• Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.

  Если  вы будет  выполнять  в котле дополнительную  дверцу, которая позволяет «дозагружать» топливо  не снимая крышки, ее тоже нужно  плотно герметизировать с помощью асбестового шнура.

Для эксплуатации ТТ котла, схему которого мы прилагаем  ниже подходит  любое твердое топливо:

• каменный и бурый уголь;
• антрацит;
• дрова;
• древесные пеллеты;
• брикеты;
• опилки;
• сланцы с торфом.

По качеству топлива особых  указаний нет – подойдет любое. Но  учитывайте, что при большой влажности топлива, котел  не даст большой коэффициент полезного действия.

Из чего состоит система отопления

В основном для обогрева частных домовладений выбираются водяные системы. Для этого традиционного варианта, как проще сделать отопление в частном доме, характерен высокий универсализм, позволяющий использовать для нагрева доставляемого в помещения теплоносителя практически любое топливо. Кроме того, в водяных системах нередко используется комбинированный нагрев, дающий возможность оперировать несколькими разновидностями энергоносителей.

В состав любой отопительной системы для частного дома входят следующие элементы:

1. Источник нагрева.
2. Система труб, с необходимым оснащением.
3. Отопительные приборы – батареи или нагревательные контуры системы теплого пола.

Чтобы обрабатывать и управлять теплоносителем, а также иметь возможность обслуживать отопительную систему, применяется дополнительное оборудование.

Под дополнительным оборудованием имеются в виду следующие приборы:

• Бачок расширения.
• Циркуляционный насос.
• Гидравлический разделитель.
• Коллектор распределения.
• Буферный бак.
• Бойлер косвенного нагрева.
• Элементы автоматизации системы.

Для принудительной циркуляции нагретой воды используют насос. Если же в системе имеется несколько контуров, для разграничения которых используется гидрострелка или буферная емкость, потребуется 2 и более насосов. При этом буферная емкость выполняет роль и гидравлического разделителя, и теплоаккумулятора. Обычно тепловой циркуляционный контур отделяют в тех случаях, когда обустраивается отопительная система повышенной сложности. В основном это характерно для коттеджей с несколькими этажами.

Распределяющие коллекторы применяются в нагревательных контурах теплых полов или в лучевых радиаторных контурах. Конструкция нагревателя косвенного нагрева состоит из емкости и змеевика, где осуществляется нагрев воды для ГВС от теплоносителя. Чтоб следить за показателями температуры и давления воды, система оснащается термометрами и манометрами. При помощи приборов автоматизации – датчиков, терморегуляторов, контроллеров и сервоприводов, наблюдают за параметрами теплоносителя и управляют ими в автоматическом режиме.

Комбинированный котел

Этот самодельный котел для водяного отопления представляет собой сочетание твердотопливного и электрического котлов. Последний расположен так, что его патрубок обратки одновременно является патрубком комбинированного котла.

Во время горения дров теплоноситель просто омывает ТЭН и выходит из электрокотла в теплообменник, который находится внутри топочной камеры. Электрическая часть комбинированного котла является дополнительной и используется тогда, когда сгорели все дрова. ТЭН подбирают так, чтобы мощности хватало для поддержания минимальной температуры воды, циркулирующей по системе.

Инструкция по изготовлению

Когда есть всё необходимое (материал и инструмент), остается лишь собрать котел в такой последовательности:

• Берем 2 бочки с разным диаметром, толщиной стенок не менее 4 мм;
• Болгаркой вырезаем отверстия под зольник и водяной контейнер;
• Устанавливаем один цилиндр меньшего диаметра во внутрь другого;
• Привариваем крышку над ними, зольник, топку;
• Закрываем дверцу;
• Привариваем водопроводные трубы, патрубок для обратного клапана (сброса давления);
• Внутри печи монтируем решетку;
• Делаем отверстие под дымоход;
• Устанавливаем трубу;
• Проверяем герметичность.

После установки котла своими руками в систему отопления нужно проверить корректность его работы. Правильно собранное устройство будет нагревать теплоноситель (воду или масло) в процессе сжигания топлива. Если он плохо это делает, то следует проверить наличие воздушных пробок в сети отопления, понизить давления паров за счет их сброса.

В любом случае нужно понимать принцип работы такого рода котла, чтобы не было эксцессов и проблем в процессе его эксплуатации.

• Вентилятор своими руками: как сделать самодельный мощный вентилятор. Основные параметры и свойства вентиляторов (130 фото)

• Зачем нужна охранная сигнализация, какие функции она выполняет

• Как выбрать зимнюю спецодежду, и не ошибиться — рекомендации от профи

Решение 3. Газовый котёл в шкафчике из ДСП

Назову две причины для использования шкафчика из ДСП:

1. Котёл приобретается после покупки кухонного гарнитура.
2. Улучшается дизайн кухни, без приобретения новой мебели.

В любом случае ваша цель — задекорировать газовый агрегат. Фасадная часть дверки делается максимально похожей по цвету на гарнитур. Если котёл расположен между двух навесных шкафов, понадобится закрепить на профиле дверку из ДСП, покрыть её плёнкой или другим отделочным материалом.

Для создания полноценного шкафчика понадобятся деревянные бруски (25*40 мм), плиты ДСП и инструмент, включая шуруповёрт, электролобзик. Измерьте газовый аппарат, нарисуете план шкафа. Верх и низ делаются на 6 см больше, спереди и с боков оставляются зазоры по 6–10 см.

Шкаф делается на заказ или встраивается самостоятельно

Сложности при изготовлении, как сделать котел экономичнее

Правилами запрещено подведение газа в подвалы и цокольные этажи здания, поэтому хозяин должен выделить отдельное помещение в доме, соответствующее нормам, иначе установку агрегата не одобрят в службах.

Попытка сэкономить на автоматике отопительного оборудования приводит к перегреву системы отопления и даже разрыву трубопроводов.

Перегрев возникает также из-за отсутствия циркуляции. В этом случае, проверяют насос, фильтр и термостат перегрева.

Неверные подсчёты требуемой мощности приведут к тому, что получаемого от котла тепла будет не хватать для обогрева помещений.

Если при разогреве котла не поднимается давление, то может быть нарушена герметичность системы и нужно подтянуть соединения, после чего немного добавить давления.

Проблемы могут возникнуть, если при составлении проекта не учитывались особенности конкретного объекта: скачки напряжения в сети, низкое качество топлива, недостаточное давление газа, не организована правильная вентиляция или не выдержаны рекомендации по допустимым расстояниям от котла до другого оборудования и стен. При ремонте придётся провести модернизацию инженерных работ.

Создание котла с верхним горением

Пиролизные аппараты не только имеют большой КПД, но и нетребовательны к виду топлива, применяемого в них.

Необходимые инструменты

Для изготовления котла верхнего горения потребуются подробные чертежи и схемы. Это сложная конструкция. Для ее создания необходимы опыт и навык.

Инструменты:

• сварочный аппарат;
• шлифовальная машинка;
• инструменты для работы с металлом.

Для изготовления котла нужен сварочный аппарат.

В мастерской должны быть в наличии лобзики, шлифовальный круг большого диаметра и плоскогубцы.

Расходный материал

Сборка устройства осуществляется из листового железа и труб разного диаметра.

Материалы:

• труба длиной 130 см и диаметром 50 мм;
• труба длиной 150 см и диаметром 45 мм;
• 2 металлических кольца диаметром 50 см и шириной 25 мм;
• труба длиной 120 см и диаметром 60 мм;
• металлические ручки и задвижки;
• уголки;
• листы железа;
• асбестовый шнур и полотно.

Сборка устройства осуществляется из труб разного диаметра.

Если нет труб нужного диаметра, то их можно сделать из листового железа самостоятельно или обратиться в компанию, занимающуюся прокатом.

Изготовление котла

Практически весь процесс создания конструкции – это сварочные работы. В первую очередь собирают корпус отопительной системы, затем – ее отдельные части.

Порядок сборки устройства:

1. 2 трубы диаметром 150 и 130 см вложить одну в другую и сварить при помощи кольца, сделанного из металлического уголка.
2. Из листа железа вырезать круг диаметром 45 см. Приварить его к днищу конструкции.
3. В нижней части вырезать отверстие для зольника. Установить дверцу и уплотнить асбестовым шнуром. Аналогичную операцию произвести в верхней части котла для создания окна под загрузку топлива.
4. Сверху вырезать отверстие под патрубок и приварить трубу.
5. Внизу и сверху конструкции приварить патрубки для воды диаметром 40-45 мм. На них нарезать резьбу.
6. Вырезанный из железа круг приварить к трубе диаметром 6 см, а с нижней его стороны закрепить уголки.
7. Установить воздушный распределитель в корпус котла. Надеть на него сверху металлический круг диаметром 50 см с отверстием для трубы посередине и приварить.

После испытания устройства его можно монтировать и подключать к дымоходу.

Поэтапное изготовление твердотопливного котла своими руками

Конечно, сделать промышленный водяной котел своими руками со 100% КПД не получится, но и простое оборудование самостоятельного производства будет отвечать требованиям теплосистемы, если соблюсти все правила и тонкости сборки, монтажа.

Инструменты и материалы

Для работы мастеру пригодится следующий набор:

• сварочный аппарат;
• болгарка с отрезным, шлифовальным диском;
• электродрель и сверла по металлу;
• газовый ключ (№ 1-2);
• молоток;
• накидные или рожковые ключи, отвертки;
• пассатижи;
• угольник на 90 градусов;
• листы стали толщиной от 5 мм для котла и от 7 мм для колосников;
• стальные уголки 50х50 для каркаса котла;
• листы стали для накопительного бака (лучше брать нержавейку);
• толстостенная стальная труба или набор труб диаметром 32-50 мм для теплообменника.

Особенности изготовления корпуса и теплообменника

Корпус стального агрегата будет выполнять роль топочной камеры, поэтому для уменьшения риска деформации стенок при нагревании, конструкции нужно делать двухслойными. Между листами засыпается чистый сухой песок, который будет поддерживать стабильность формы и нивелировать возможные риски деформации.

Оболочки корпуса изнутри и снаружи должны быть каркасными, чтобы повысить жесткость изделия, а для увеличения прочности стенок камеры сгорания, их снаружи обшивают стальным уголком или профильной трубой, выставляя элементы как ребра жесткости. Переднюю стенку нужно оснастить двумя проемами – один для зольника, второй для дверцы закладочного бункера.

Как только все заготовки для корпуса сделаны, можно изготавливать теплообменник. Для него потребуются нарезанные водопроводные трубы, соединять сваркой так, чтобы получился герметичный контур. Главное требование, изготовить контур так, чтобы проточный отрезок змеевика был максимально возможной длины – это увеличит площадь нагрева трубы, а значит, повысит КПД агрегата.

Сборка котла отопления

Как только все конструктивные элементы готовы, можно собирать оборудование. Делать это лучше в точке установки, чтобы потом не перетаскивать тяжелый агрегат. Зона монтажа должна быть укреплена бетонной подложкой, к которой котел прикрепляется сваркой к анкерам.

Сначала собирается каркас, потом схема дополняется комплектующими, листами обшивки. Сварные швы нужно тщательно обработать – зачистить от шлака, отшлифовать. После выполнения работ осмотреть конструкцию на герметичность. Потом в корпус устанавливаются колосники, теплообменник.

Накопительный бак из нержавеющей стали можно сделать самому, но вот врезка в контур для новичка может быть сложной, поэтому работы лучше предоставить специалистам. Следует помнить, что в самотечных системах отопления накопительный бак устанавливается в верхнюю точку системы.

Зная, как сделать котел с водяным контуром, не составит сложности изготовить оборудование своими руками. Финишная обработка агрегата заключается в покраске специальным составом для защиты от коррозии. Для этого подойдет жаропрочная смесь типа специальной краски для печей и каминов. Корпус предварительно зачищается, обезжиривается, грунтуется и затем покрывается 2-3 слоями краски с просушкой каждого слоя по отдельности.

После сборки и установки твердотопливный котел требует опрессовки водой под давлением. Процедура выполняется для обнаружения и устранения дефектов всей системы отопления и ее основных, вспомогательных узлов. Также нельзя забывать о пусконаладочных работах, монтаже регулятора тяги, который гарантирует нормальную работу котла при любой погоде.

Если под рукой нет листовой стали, можно соорудить агрегат из старого газового баллона, а как изготовить котел из трубы своими руками подскажет видео от профессионалов.
