Конвектор, встраиваемый в подоконник — эконом вариант обогрева жилья

Устройство конвектора

Стандартная конструкция конвектора любого типа не характеризуется особой сложностью, и имеет в своей основе пару базовых элементов, являющихся нагревательной составляющей и корпусом. На корпусной части располагается некоторое количество отверстий, сквозь которые происходит запуск холодных воздушных масс.

Принцип работы газового конвектора

Через расположенные в верхней части отверстия осуществляется беспрепятственный выход горячего воздуха. Как правило, на нижней части нагревательного корпуса располагается традиционный нагревательный элемент, способствующий нагреву воздушных масс, проходящих через стенки корпуса. Прогретый до оптимальных показателей воздух естественным способом поднимается вверх, после чего проходит под определенным углом сквозь решетчатые отверстия верхней части корпуса.

Горячие воздушные массы, которыми происходит обогрев помещения, постепенно остывают и вполне естественно опускаются вниз, после чего происходит циклическое повторение всего процесса обогрева.

Достоинства водяных конвекторов

Эти приборы способны отсекать все струи холодного воздуха и сохранять баланс тепла, а также распределять нагретый воздух по всему периметру помещения. Благодаря конвектору в комнатах всегда поддерживается хорошая циркуляция, кроме того, они предотвращают выступление конденсата на окнах и других стеклянных поверхностях. Необходимо четко понимать, что встраиваемые или любые другие конвекторы заметно отличаются от привычных радиаторов принципом работы.

Сам термин «конвекция» представляет собой перенос энергии тепла при  помощи потоков воздуха, которые исходят от нагревательного элемента. В процессе нагревания воздух становится гораздо легче и способен подниматься вверх, при этом он сталкивается с охлажденными воздушными потоками и затем опять поступает вниз, где в это время он нагревается. В качестве теплоносителя в водяных конвекторах выступает вода – аналогично привычным батареям. Отличие лишь в том, что традиционный обогреватель выделяет тепло своим корпусом, а конвекторный прогревает комнату восходящими воздушными потоками.

Водяной конвектор можно встраивать в любое помещение. Стоит отметить положительные стороны таких устройств.

1. Инновационный и стильный дизайн многих приборов такого типа позволяет без проблем устанавливать их в помещениях с самой сложной отделкой, при этом все они достаточно компактны и не доставляют никаких неудобств во время эксплуатации. Особенно стоит отметить конвектор водяной настенный, который способен изящно дополнять интерьер любой комнаты.
2. Такие агрегаты способны сэкономить внушительный объем электроэнергии, поскольку нагрев происходит при помощи горячей воды, небольшое количество которой требуется прибору во время работы. Кроме того, комната, в которой установлен конвектор, обогревается равномерно.
3. При работе конвектора разница в температуре между полом и потолком является незначительной, в то время как стандартные радиаторы не отличаются таким удобством и комфортом. Во время их работы такая разница может равняться 6-7 градусам, что весьма ощутимо. По этой причине для дома лучше всего выбирать водяной конвектор.
4. Большинство устройств такого типа оснащаются специальным термостатом, благодаря которому пользователь сможет подобрать для себя самую оптимальную температуру, при этом она будет поддерживаться на протяжении всего процесса работы прибора. Он способен максимально нагреваться до 90 градусов, в то время как диапазон нагрева радиаторов составляет всего 30-50 градусов.
5. Если в доме установлено несколько конвекторов, например, в полу, их можно объединить в единую систему, которой достаточно легко управлять. Отсутствие возможности потенциального возгорания делает приборы такого типа самыми востребованными исходя из мер безопасности, кроме того, их можно приобрести по очень приемлемой стоимости.

Принцип работы конвектора

Холодный воздух по законам физики тяжелее, поэтому он находится внизу.

Принцип конвекции – забрать холодные воздушные массы снизу, нагреть их внутри агрегата и переместить в верхнюю часть, откуда теплый воздух выдувается вверх.

Так происходит обогрев помещения. Поток движется непрерывно, поэтому уже через 3 – 4 минуты в комнате становится тепло. Далее воздушные массы снова охлаждаются и опускаются вниз, где опять попадают в нижние отверстия конвектора.

Как видно из рисунка, принцип работы электрического конвектора и его конструкция довольно простые.

Он состоит из:

• корпуса, выполненного из металла;
• ТЭНа (нагревательного элемента);
• различных датчиков (температурный, положения конвектора, датчик перегрева);
• панели управления;
• терморегулятора;
• решеток.

Корпус обычно выполняется из легкосплавного металла. Он выполняет защитную функцию, делается легким специально, чтобы уменьшить вес изделия. В него вставляются две решетки. Одна из них располагается снизу. Через это отверстие холодный воздух засасывается конвектором. Вторая находится спереди нагревателя в верхней его части. Через нее выходит уже нагретый воздух.

Воздух может попадать в электронагреватель как естественным путем (конвекция, когда при нагревании воздух поднимается вверх), так и принудительным. Часто в приборы устанавливают вентиляторы для увеличения подачи воздуха, тем самым увеличивают КПД конвектора. Такой принцип работы конвекторных обогревателей снижает нагрузку на теплообменник, что повышает надежность и долговечность устройства.

Термодатчик устанавливается в нижнюю часть нагревателя. Обычно он делает замер температуры каждые 45 секунд, после чего сигнал с результатом отправляется в блок управления, где электронный термостат включает или выключает прибор (в зависимости от показаний датчика).

Виды нагревательных элементов

Сердцем конвектора выступает ТЭН. В электрических моделях обычно используются три вида нагревательных элементов:

• монолитный;
• трубчатый с оребрением из алюминия;
• игольчатый.

Модели с монолитным ТЭНом рекомендовано ставить в спальне, так как они не издают ни каких звуков и не помешают отдыху.

Особенностью нагревателя с монолитным ТЭНом является его бесшумность. Корпус в этом случае делается цельным (литым). Теплопотери данного прибора минимальны, поэтому он имеет высокий показатель эффективности.

В случае с трубчатым ТЭНом в качестве нагревательного элемента выступает стальная трубка, в которой натянута нихромовая нитка, а внутреннее пространство заполнено засыпкой-изолятором (теплопроводящей). На трубке закрепляются ребра, выполненные из алюминия, что обеспечивает прибору высокую теплопередачу и увеличивает степень конвекции. Нагреватели такого типа имеют большой срок службы, могут устанавливаться в ванной, но иногда издают треск.

Игольчатые ТЭНы состоят из диэлектрической тонкой пластины, на которую установлена покрытая изолирующим лаком нагревательная хром-никелевая нить. Конвекторы с таким нагревательным элементом практически мгновенно нагреваются и остывают, но их не стоит применять в помещениях с высоким уровнем влажности. Главным преимуществом приборов с игольчатым ТЭНом можно выделить доступную цену, но долговечными их не назовешь.

Электрическая схема конвектора

Как видно из рисунка, схема у электронагревателей такого типа довольно простая.

Прибор достаточно включить в сеть 220 В с помощью шнура, затем нажать на клавишу выключателя (она полностью отключает устройство от электрической сети, поэтому вилку можно не вынимать, а пользоваться кнопкой). Панель управления обычно представляет собой регулятор температуры. Также в цепь включены датчик безопасности, размыкающий цепь при перегреве, и терморегулятор, который выключает или включает конвектор в зависимости от температуры окружающей среды.

Парапетные конвекторы eva встраиваемые в подоконник

Конвекторы EVA: основные достоинства

Парапетные конвекторы «ЕВА» являются крупнейшим достижением российской компании. Модели, представленные в различных коллекциях, позволяют решать несколько задач.

1. Эффективное отопление.
2. Защита от сквозняков.
3. Экономия пространства.

К достоинствам моделей EVA относят:

1. Легкость монтажа в подоконник глубиной от 250 мм.
2. Оптимальная тепловая мощность. Конвекторы обеспечивают достаточную теплоотдачу, так как оснащаются тангенциальным вентилятором.
3. Универсальность. Представленные конвекторы можно использовать для отопления не только жилых, но и офисных, иных объектов.
4. Функциональность. Представленные конвекторы обеспечивают не только эффективное отопление, но и мощную тепловую завесу. Благодаря этому холод от окон не распределяется по всему помещению.
5. Оптимальная стоимость. Все конвекторы известной марки EVA являются более доступными, чем иностранные аналоги.

Основные элементы конвекторов:

1. Стальной желоб.
2. Запорная арматура.
3. Медно-алюминиевый теплообменник.
4. Гибкие подводки.

Обратите внимание! В стоимость также входит подоконник из натурального дуба. На каждый конвектор предоставляется гарантия на 10 лет

На каждый конвектор предоставляется гарантия на 10 лет.

Основные технические характеристики конвекторов EVA:

1. Установка: допускается в подоконники глубиной не менее 250 мм.
2. Габариты конвектора: глубина – 110 мм, ширина – 242 мм, длина: 900-1500 мм.
3. Вентилятор: встроенный тангенциальный.
4. Желоб конвектора: нержавеющая сталь.

Обратите внимание! Дополнительно вы можете заказать терморегулятор с трансформатором

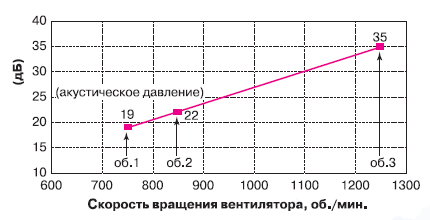

Шумовый характеристики конвектора EVA COIL-KBP

Преимущества заказа продукции EVA в нашей компании

1. Широкий ассортимент продукции. Мы рады предложить конвекторы известной марки EVA («Ева») различной длины. Вы с легкостью подберете конвектор, соответствующий геометрии помещения, его площади и собственным пожеланиям.
2. Оптимальная стоимость продукции. Любые конвекторы EVA вы можете заказать на максимально выгодных условиях. На продукцию «Ева» мы всегда готовы предоставить скидки.
3. Достаточные складские запасы. Мы готовы предоставить вам нужное количество конвекторов. Вы можете оформить заказ на продукцию EVA для оснащения даже крупных объектов.
4. Гарантированное качество. Каждый конвектор поставляется напрямую от производителя. Покупая модели EVA, вы не переплачиваете, но получаете оригинальные изделия.
5. Собственный выставочный зал. В нашем салоне-магазине вы сможете детально рассмотреть любой конвектор марки EVA, уточнить его характеристики.
6. Оперативная доставка, осуществляемая по Москве и в регионы собственным транспортом компании.

Обращайтесь! Также мы рады предложить вам внутрипольные конвекторы EVA.

О производителях

Достаточно широкое использование панорамного остекления при строительстве коттеджей, в торговых, коммерческих и общественных местах порождает спрос на конвекторы в пол. Выбрать какого-то одного производителя из общего списка достаточно затруднительно. Да, наверное, это и не нужно, т.к. благодаря имеющемуся многообразию можно подобрать подходящее к конкретной ситуации устройство.

Так, если требуется узкая и невысокая модель, или если требуется использовать конвектор вместо подоконника, а также нужно иметь возможность задействовать систему управления обогревом, то чешские конвекторы, встраиваемые в пол, minib будут, возможно, наиболее подходящими в такой ситуации.

Но это не единственный производитель, изготавливают подобную продукцию в Словении, Бельгии, Германии, России. Конвекторы, встраиваемые в пол – Германия их производит или любая другая страна, обычно отличаются высоким качеством изготовления, и у каждой из предлагаемой производителями модели имеется некоторая особенность

Например, у каких-то вариантов конвекторов есть нестандартное исполнение по габаритам, для управления могут быть использованы аналоговые или цифровые регуляторы, конструкция самого конвектора может позволять лёгко выполнить его очистку и уборку, и т.д

Как ещё один пример многообразия моделей можно обратить внимание на конвекторы, встраиваемые в пол, Бриз. Эта серия конвекторов одинаково пригодна для использования в жилых комнатах квартир, в торговых залах, офисах, и т.д

Модели обладают незначительным уровнем шума встроенных вентиляторов при вполне достаточной мощности

Модели обладают незначительным уровнем шума встроенных вентиляторов при вполне достаточной мощности.

Конвектор встраиваемый в пол Бриз

Так что, купить конвектор, встраиваемый в пол, не составит никаких трудностей. Однако стоит иметь в виду, что при покупке могут возникнуть некоторые нюансы. Если вы рассматриваете как источник отопления встраиваемые в пол конвекторы, цена таких изделий выше, чем у привычных батарей. Кроме того, она зависит от комплекта поставки, в частности, это касается выбора решётки.

Преимущества конвекторов перед радиаторами

Технические характеристики – это то, чем отличается конвектор от обогревателя радиаторного типа еще кроме принципа действия. Сравним их:

1. Расходы электроэнергии. Конвекторы экономичнее, поскольку включаются только на время, чтобы подогреть воздух до нужного значения. Затем отключаются;
2. Масса. Масляные радиаторы могут весить до 15-20 кг, а самые массивные конвекторы – не более 10 кг;
3. Температура корпуса. У конвекторов – не более 60 градусов, а у радиаторов она равна температуре нагретого масла. Это может быть 80, 90 и выше (легко получить ожог);
4. Скорость обогрева. Пока у радиатора нагреется внутренний элемент, потом масло, потом корпус, потом воздух, конвектор уже прогреет почти всю комнату (газ контактирует с нагревателем без посредников).

Единственное, чем радиатор лучше конвектора, — это стоимость. Если для обогрева комнаты площадью в 15 квадратов масляный обогреватель стоит около 1000, то простой конвекционный камин обойдется в 2000 рублей

Конечно цена может варьироваться в зависимости от модели прибора, важно на этапе покупки понимать по каким критериям выбирать конвектор для дома . Но разница в цене окупается долговечностью — конвекторы служат более 10 лет

Запорно-регулирующая арматура

Для самых простых и дешевых устройств применяется ручная регулировка расхода теплоносителя. Если необходимо полностью открывать или перекрывать поток жидкости, применяют кран, где вращающаяся пробка или шар с пропускным каналом расположены перпендикулярно движущемуся потоку.

Отличием вентиля является способность не только открываться и закрываться, но также регулировать расход потока жидкости. Приемлемым вариантом является ручной дроссель, где сечение регулируемого канала значительно меньше, чем у подводящего трубопровода.

Установка внутрипольных конвекторов европейских производителей производится большей частью с автоматическими регуляторами, представленными термостатическими головками, где клапан соединен с винтовым штоком, управляемым от выносного или встроенного в корпус датчика температуры.

Монтаж

Водный конвектор

Теплые подоконные плиты – это дорогое удовольствие, если только они не сделаны своими руками.

Простым решением является оснащение нагревателем несущего основания, а в подоконной доске формирование 1-2 конвекционных решеток. Более сложная и трудоемкая, но не менее эффективная (а может и более) конструкция — это бетонный блок с элементами нагрева (тэнами или водопроводными трубками).

Подготовка материалов и инструментов

Для монтажа нагревательного устройства могут понадобиться следующие инструменты и материалы:

• болгарка (УШМ) с набором;
• перфоратор и различные насадки (отбойник, миксер);
• сварная металлическая сетка;
• фольгированный изолон;
• клеевой раствор (плиточный клей или т.п.);
• цемент с песком (для монолитного бетонного подоконника);
• медная трубка (для водного теплоносителя);
• тэны (для электрического устройства);
• материалы для создания формовочной опалубки и т.д.

Пошаговый процесс

Рассмотрим два основных способа монтажа обогрева. Начнем с обустройства основания, на которое будет крепиться подоконник с конвекционными решетками.

Водный теплоноситель

Примерный монтаж

1. Перед монтажом обогрева следует подготовить основание. Для этого с помощью перфоратора его углубляют на 5-6 см.
2. Формируется опалубка со стороны комнаты высотой 2-3 см: два откоса, низ оконного блока и деревянная доска составляют емкость, которая в дальнейшем будет заливаться стяжкой.
3. В нее укладывается фольгированный изолон фольгой вверх.
4. Заливается стяжка толщиной около 1 см.
5. На нее укладывается фольга, на которую помещаются нагревательные элементы (электрические или водные). Их необходимо зафиксировать любым удобным способом (клей, саморезы и т.д.), главное,их не повредить.
6. Все заливается цементным раствором.

После затвердения раствора на полученное основание крепится подоконник. В качестве связующего состава нельзя использовать средства с высокими теплоизоляционными свойствами, например, монтажную пену.

Полученное устройство подключается к источнику тепла. В случае, если в качестве теплоносителя используется вода, то обогреватель необходимо оснастить запорными кранами и краном Маевского. При монтаже электрической системы нужен понижающий трансформатор, блоком управления и система защиты.

Видео о другом варианте монтажа:

Примерный порядок работ

Наиболее простое конструкторское решение – это формирование бетонной плиты с помещенными внутри тэнами или водопроводными трубками.

Обогреватель с нуля

1. Готовится форма для заливки бетонной плиты. В соответствии с необходимыми размерами подбирается фанерный лист подходящей формы. Фанеру лучше выбирать качественную с гладкой поверхностью. Это позволит избежать этапа финишной шпатлевки. К ней прикрепляются боковины, достаточные для заливки слоя бетона необходимой толщины.
2. В полученной форме на расстоянии не менее 1 см от фанеры укладывается медная водопроводная труба небольшого диаметра или электрический нагревательный провод. Закреплять эти элементы можно любым удобным способом. Для труб применяется крепление под полипропиленовые трубки.
3. Сверху на тэны укладывается металлическая сварная армирующая сетка. Крепить ее можно на вязальную проволоку или пластмассовые стяжки.
4. Трубы необходимо оснастить краном Маевского и другими фитингами.
5. Для заливки готовится бетонный раствор: соотношение материалов выдерживается соответствии с маркой портландцемента.
6. Бетон затвердевает в течение одних суток, а прочность набирает после 2 дней.
7. Черновой подоконник готов, переходят к его финишной обработке. Шлифовальной машинкой закругляют углы. При необходимости, когда на лицевой стороне имеются дефекты, поверхность следует зашпаклевать.
8. Его покрывают краской и устанавливают на место.
9. Подключают к электросети или к отоплению

Конструкция и принцип работы

Водяной конвектор отопления представлен в виде трубы оснащенной различным количеством ребер. Примечательно, что сама труба изготовлена из меди, а ребра – из алюминия.

По своей сути конвекторы водяного отопления очень сходны с традиционными батареями, в которых также в качестве теплоносителя выступает вода. Правда, отличий гораздо больше – радиаторная батарея поднимает температуру благодаря излучению тепла радиаторного корпуса, в то время как конвектор использует для этого потоки теплого воздуха.

Медная труба и алюминиевые пластинки водяного конвектора нагреваются жидкостью, благодаря чему достигается повышение температуры в помещении. Нагретый воздух поступает через специальные отверстия, которые располагаются в верхней части конвектора. Беспрерывность процесса нагрева воздуха обеспечивается наличием отверстий и в нижней части конвектора, именно через них подается холодный воздух.

Схема работы конвектора отопления водяного

Так же существуют модели конвекторов, оснащенных специальными вентиляторами, обеспечивающими принудительное распространение воздуха, что позволяет равномерно распределить его по всему объему помещения. Благодаря наличию термостата каждый может регулировать и поддерживать температуру в помещении в выбранном диапазоне.

Теплообменник является одним из наиболее важных элементов водяного конвектора отопления, от которого зависит площадь теплообмена. Конструктивная особенность состоит в том, что в теплообменнике нет отверстий между трубой и пластинами, так как при наличии даже самого минимального зазора эффективность теплоотдачи снизилась бы в несколько раз.

У водяных конвекторов есть уникальное свойство – можно одновременно устанавливать несколько теплообменников, что дает возможность значительно увеличить мощность оборудования, тем самым обеспечив увеличение отапливаемой площади.

Большинство современных моделей водяных конвекторов оснащается дополнительными устройствами, обеспечивающими многофункциональность устройства и облегчающих регулировку микроклимата в помещении. К таким устройствам относятся термостаты или теплорегуляторы, позволяющие поддерживать температуру в доме на заданном уровне.

Такая функция является не только удобной, но и жизненно необходимой в случае длительного отсутствия хозяев. При критически низких температурах снаружи нет необходимости переживать о состоянии коммуникаций, так как терморегулятор не позволит опуститься температуре в помещении ниже установленного вами уровня.

Для изготовления прямоугольного корпуса конвектора отопления используется нержавеющая сталь. Верхняя часть оборудования может быть цельной или съемной, в зависимости от модели, она накрывается решеткой.

Водяные радиаторы-конвекторы оборудованы торцевыми или боковыми вводами с внутренней резьбой, предназначенной для подключения к отопительному трубопроводу. Наиболее современные модели конвекторов имеют специальный кран-клапан, который дает возможность спустить образовавшуюся «воздушную подушку», что дает возможность активизировать нагрев агрегата.

Особенности конструкции встраиваемых конвекторов отопления

Конвектор – это специализированный прибор, который используется для отопления помещения нестандартной планировки или большой площади в качестве основного или дополнительного источника тепла. Он позволяет качественно и быстро прогреть помещение, являясь при этом эффектным дополнением интерьера. Встраиваемые конвекторы не занимают свободное пространство и могут быть установлены практически в любой точке помещения.

В настоящее время можно выделить два наиболее популярных варианта размещения данных обогревательных приборов: встроенные в пол или подоконник. Столь похожие друг на друга изделия на самом деле имеют несколько существенных функциональных отличий.

Конвекторы отопления для пола

Внутрипольные конвекторы отопления – это прекрасное решение для помещений, где невозможно установить классические радиаторы. С их помощью можно легко и быстро обогреть комнату, не испортив дизайн интерьера. Как мы уже говорили выше, конвекторы ото

Для них характерны большие размеры и возможность использования естественной или принудительной конвекции. Внутрипольный водяной конвектор с естественной конвекцией имеет в конструкции теплообменник и блок управления – воздух постепенно нагревается и равномерно распределяется по комнате, сначала поднимаясь вверх, затем вновь опускаясь вниз. В изделиях с принудительным обогревом добавляется вентилятор – воздух под его воздействием нагревается и расходится по комнате значительно быстрее.

К основным преимуществам встраиваемого отопительного оборудования можно отнести универсальность. Оно идеально вписывается в систему отопления жилых и промышленных помещений. Встраиваемый конвектор может функционировать от центрального или автономного отопления, быть водяным, электрическим и даже газовым. Однако монтаж изделий каждого вида существенно отличается.

Конвекторы отопления для подоконников

Если конвектор отопления встроить в подоконник, холод не сможет проникнуть через окно, и температура в помещении всегда будет поддерживаться на комфортном уровне. Более того такой вариант отлично подойдет для комнат с высокой влажностью для предотвращения образования конденсата на окнах. Именно этот нюанс конструктивно отличает водяной конвектор, встраиваемый в пол, от модели для установки в подоконник – у вторых в обязательном порядке имеется система влагоотвода, которая может быть автоматической.

Как и внутрипольный конвектор модель, встраиваемая в подоконник, имеет один или пару нагревательных элементов и возможность управления, но не имеет вентилятора. Соответственно встроенный в подоконник конвектор работает исключительно естественным способом, нагревая теплый воздух, который поднимается вверх, вытесняя холодный.

Конкретно к преимуществам водяных отопительных систем для подоконника с естественной конвекцией стоит отнести:

• Компактность и экономию полезного пространства, незаметность при монтаже;
• Меньший вес и размер;
• Удобство эксплуатации и ухода;
• Бесшумность;
• Сохранение оптимального уровня влажности в помещения без пересушки воздуха;
• Пожаробезопасность и малый нагрев решетки;
• Высокая производительность и низкозатратность;
• Долговечность.

Изделия практически незаметны внутри конструкции подоконника, но при этом являются отличным дополнительным вариантом для поддержания тепла в помещении.

В настоящее время можно встретить на подоконнике и конвекторы с принудительной конвекцией, но это скорее вариант альтернативной установки небольших моделей для пола. То есть сама система имеет аналогичный монтаж, но при этом нагревает воздух в комнате значительно быстрее за счет вентилятора.

Главным недостатком встраиваемых в подоконник конвекторов является сложность монтажа. Проблема заключается в том, что даже на этапе черновой отделки квартиры уже имеют готовые подоконники. Соответственно для установки обогревательного прибора необходимо сначала произвести демонтаж конструкций, а затем готовить ниши для конвекторов и непосредственно осуществлять установку.

Кроме того, изделия, встраиваемые в пол, равномерно прогревают все помещение от пола до потолка. В случае с установкой конвектора в подоконник промежуток между полом и окном периодически будет оставаться холодным и пропускать сквозняк. Поэтому в дополнение к такому оборудованию лучше использовать систему «Теплый пол», нагревающий воздух с самого низа.

ВКВП | Конвектор встраиваемый в подоконник Vitron

Наведите на картинку для увеличения

Схема подключения №1 (vkvp-12.jpg, 76 Kb)

Схема подключения №2 (vkvp-13.jpg, 79 Kb)

Техническое описание (vkvp.pdf, 1,206 Kb)

• Описание
• Особенности
• Похожие товары
• Комплектация

Парапетный конвектор Витрон с принудительной конвекцией — это отопительный прибор, в котором установлен медно-алюминиевый теплообменник и тангенциальный вентилятор, тепло от которого передается в отапливаемое помещение путём естественной (при выключенном вентиляторе) и принудительной (при включенном вентиляторе) конвекции. Данный прибор предназначен для установки в оконный проем с парапетом глубиной не менее 290 мм. Позволяет преградить поток холодного воздуха от застекленных фасадов или окон. Возможно комбинированное использование с системами теплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления.

Характеристики:

• материал корпуса — сталь толщиной 0,8 мм, покрытая износостойким порошковым покрытием (стандартный цвет покрытия- чёрный матовый); подключение теплообменника — G1/2’’ (внутренняя резьба); применение материалов с повышенными теплопередающими свойствами (Сu — медь, Al — алюминий) и стойких к коррозии; съёмный медно-алюминиевый теплообменник, покрытый износостойким порошковым покрытием (цвет покрытия: чёрный матовый); подоконник изготавливается из высококачественной шлифованной и калиброванной древисины. Материал — дуб и ольха;
• для защиты от внешних воздействий и сохранения внешнего вида на весь срок эксплуатации, подоконник покрывают бесцветным лаком Материал с сайта https://vitron.ru/konvektor-vstraivaemyj-podokonnik#

Стандартный комплект поставки: корпус из стали покрытый порошковым покрытием; медно-алюминиевый теплообменник (диаметр медной трубы 15 мм); подоконник из натурального дерева (материал — дуб и ольха); технический паспорт, инструкция по монтажу и эксплуатации.

Конструкция изделий

Электрический или водяной конвектор основан на принципе естественной циркуляции воздуха, который нагревается, соприкасаясь с корпусом теплообменника. Простая, известная всем схема, а необычность самого конвектора скрыта в его конструктивном исполнении.

Корпус

Обычно это металлический короб от 1 до 2 м длины. Корпус различается у напольных и внутрипольных изделий.

1. Напольные приборы могут декорировать под скамейки или другую мебель, они имеют опорные ножки. Удобство их оформления в том, что они не требуют проведения сложного монтажа, кроме скрытой подводки труб или кабеля в том случае, когда используется электрический конвектор.
2. Корпус конвекторов внешне непривлекателен — ставка здесь делается на повышение прочности и антикоррозийные способности. Встроенный в пол, такой короб должен функционировать аналогично напольному варианту. Высота короба доходит до 150 мм, но на поверхности нам видна лишь декоративная решетка, которая даже не выступает над уровнем пола — одно из основных требований установки такого вида изделий.

Теплообменник

Внутри находится специальное устройство, конструкция которого напрямую зависит от того, какого вида конвектор: электрический или водяного типа.

Внутрипольный водяной конвектор для отопления, как правило, имеет теплообменник в виде трубы, иногда змеевика, с плотно наваренными ребрами или поперечными пластинами из цветного металла. С обоих концов есть фиттинги, отвечающие за подключение к системе. Этот вид внутрипольных конвекторов наиболее практичен, потому что позволяет подключение к любой системе отопления: центральной или автономной. Обычно все делается по параллельной схеме, чтобы обеспечить равную температуру на всех конвекторах в цепи.

Электрический конвектор, который встраивается в пол, имеет несколько нагревательных элементов с корпусами из нержавеющей стали — такие  ТЭНы не выжигают кислород из воздуха помещения. Иногда такого вида обогреватели укомплектовываются более эффективным пластинчатым радиатором, где пластины выполнены из цветного металла: бюджетные варианты из алюминия, а более дорогие из меди.

Монтаж таких устройств обходится проще — надо только обеспечить подвод силового кабеля. Они, как правило, устанавливаются с вентилятором, который обеспечивает равномерное распределение потоков теплого воздуха по всему помещению. Регулировка у таких конвекторов осуществляется автоматикой, пользователь только устанавливает предел желаемой температуры. Микроклимат постоянный и довольно комфортный, вот только один недостаток — большой расход электроэнергии.

Декоративная решетка

Монтаж внутрипольных конвекторов завершает довольно прочное устройство, выполненное из металла, прочных полимеров или по специальному заказу пользователя из ценных пород экзотических деревьев – декоративная решетка

Специалисты советуют обратить особое внимание на подбор внешнего вида решетки в соответствии с дизайнерским стилем оформления комнаты — она должна гармонично вписываться в интерьер, не препятствуя свободному перемещению жильцов дома, идеально пропускать потоки воздуха

Дополнительные устройства

Многие конвекторы для повышения эффективности использования идут в комплекте с вентилятором, иногда даже несколькими — в результате получается система принудительной циркуляции. Кроме этого, многие устройства, независимо от источника нагревания воздушного потока, укомплектовываются датчиками и термостатами, которые обеспечивают установку оптимальной температуры.

К особой разновидности встраиваемых конвекторов относятся так называемые фанкойлы — специальные системы, которые способны одновременно обеспечивать вентиляцию с кондиционированием, а также обогрев всего помещения. Самая сложная из них — это встраиваемый вариант из четырехтрубного теплообменника с одновременным подключением к системе отопления и к охладителю рабочей жидкости с экзотическим названием чиллер.

Более простые варианты — одноконтурные, двухтрубные — требуют сезонного переключения с обязательным вызовом мастера.

Преимущества и недостатки

К основному достоинству данного отопительного оборудования можно отнести его универсальность. Прибор хорошо проявляет себя как в промышленных, так и жилых зданиях. Работает с помощью автономного и централизованного отопления. Может использоваться в сухих помещениях, а также в условиях повышенной влажности.

Наиболее явные плюсы конвекторных обогревателей (электрических, газовых, водяных) – это:

• компактность и незаметность в интерьере;
• удобство размещения;
• безопасность и эффективность;
• быстрый прогрев жилища;
• долговечность и прочность;
• удаление конденсата на окнах;
• разнообразие комплектаций.

Важным минусом подобных устройств является сложность встраивания под установленный подоконник.

Преимущества и недостатки

Прежде чем браться за эту идею, следует всё тщательно взвесить. Основным плюсом является отсутствие конденсата, благодаря чему продлевается срок службы окна.

К недостаткам относятся:

• финансовые затраты;
• работы по демонтажу и установке;
• возможное изменение интерьера.

Дополнительные расходы: покупка конвектора, инструмента, изоляционного и утепляющего материала. Во время работ, возможно, придётся освобождать помещение, чтобы не испачкать мебель, т.к. при проведении работ образуется много пыли. Для нормальной работы обогревателя необходимо сделать отверстия или поставить решётку, от этого изменится вид подоконника.
