Клапан для унитаза: запорное и впускное устройство для бачка

Ремонт механизма сливного бачка с гарантией

Если вы не имеете достаточного опыта по установке механизма сливного бачка унитаза

, не предпринимайте самостоятельных действий. Лучше обратитесь в , опытные мастера которой проведут в сжатое время весь комплекс по монтажу и регулированию запорной арматуры.

Перед непосредственной заменой или установкой арматуры, специалист проведет осмотр, посоветует подходящую модель, так как данные устройства имеют разные типы. На выполняемые сантехнические услуги выдается письменная гарантия, значит, спокойствие на долгий период вам обеспечено.

Без такого сантехнического устройства, как унитаз, уже сложно представить себе нормальное проживание в квартире. Только, как и любая сантехника, он тоже может выйти из строя, и чаще происходит это очень неожиданно для жильцов. Но многое починить в нем можно и своими руками без вызова мастера на дом. Отрегулировать, к примеру, кнопку на , если она западает или совсем не работает, либо полностью заменить ее на новую вполне реально и самостоятельно без привлечения специалистов даже человеку, не обладающему большим опытом подобных работ.

Принцип работы сливного механизма

При нажатии на рукоятку смыва, сливной клапан унитаза открывается и направляет воду из бачка в унитаз. Двумя наиболее распространенными сливными клапанами для унитазов, используемыми в унитазах с бачком, являются промывочный и шаровый клапан.

Запорный клапан унитаза — это клапан смыва унитаза, который закрывает отверстие в нижней части унитаза с помощью полукруглой заслонки (обычно резиновой).

Подобно шаровому промывочному клапану унитаза, клапан заслонки тянется вверх, чтобы открыть сливное отверстие в бачке унитаза, чтобы направить воду в унитаз.

Форма и положение заслонки выполнены таким образом, что она остается в открытом положении до тех пор, пока уровень воды в унитазе не опустится почти до опустошения, а затем заслонка «захлопнется» над сливным отверстием, чтобы остановить цикл смыва унитаза и позволить унитазу наполнить бак водой.

Как только клапан заслонки закрывается, давление воды, наполняющей унитаз, прижимает поверхность клапана к седлу, удерживая его в закрытом состоянии для предотвращения утечки.

Промывочный клапан шарикового типа — это регулятор, который направляет воду из водопровода в унитаз, чтобы смыть отходы.

На сегодняшний день существует множество моделей промывочных клапанов, чаще всего используемых в общественных местах. Основной принцип работы такого клапана заключается в смыве содержимого унитаза в канализацию водой прямо из водопровода. Такие унитазы не имеют в конструкции наполняющего бачка.

Принцип работы такого запорного клапана заключается в регулировании давления водопроводной воды, и запирание её с помощью специальной пружины. При нажатии на рычаг смыва, клапан отправляет воду в унитаз, и самостоятельно закрывается по мере перемещения запорной пружины.

Виды канализационных клапанов

На рынке инженерной сантехники представлено большое разнообразие обратных клапанов для канализационной системы. Они различаются по месту монтажа, способу установки, а также по материалу производства.

По месту применения

Согласно месту расположения конструкции, обратные клапаны используются на уличной канализационной системе и на внутренней, размещенной в квартире. Например, для наружной канализации используют диаметр 110, 160 и 200 мм. Это большие широкие трубы, на которые устанавливают изделие с ручным фиксатором и предохранителем. Модель устанавливается в горизонтальном положении на улице или в подвальных помещениях. Внутри изделие оснащено нержавеющей заслонкой.

Клапаны для установки внутри квартиры можно использовать двумя способами:

установить один прибор на трубу канализации;
установить несколько элементов на каждый сантехнический прибор.

Устройство изделия с размерами на чертеже

Второй вариант обойдется дороже, а первый требует значительных затрат площади для вписывания устройства в канализационную трубу. Диаметр 50 мм используют для индивидуального монтажа на приборы, а диаметр трубы 110 мм – при установке на общую трубу слива.

По способу монтажа

Согласно способу установки, обратные канализационные клапаны можно поделить на:

фланцевые;
межфланцевые;
муфтовые.

Первый вид устанавливается на трубопровод при помощи фланцевого соединения. Устройство комплектуется ответными фланцами и специальным крепежом. Конструкция может быть изготовлена с подъемным, дисковым, шаровым или поворотным затвором. С трех сторон есть пластины, на которых должны располагаться болты, образуя фланцевое соединение. Зачастую такие модели изготавливают из чугуна.

Межфланцевые клапаны отличаются небольшими габаритами и невысокой стоимостью. При монтаже такой вид затвора закрепляется между трубопроводными фланцами. Этот тип легко демонтируется, замена деталей производится быстро и без проблем. Внутренний механизм таких моделей представлен дисковыми и двухстворчатыми заслонами.

Еще один вид обратного канализационного клапана – муфтовый или резьбовой

Из названия понятно, что крепление представлено резьбой. Часто производство используется нержавеющую сталь, чугун и латунь. Имеется два основных вида конструкции, в народе их называют «качелька» и «бочонок».

По материалу изготовления

Для производства обратных клапанов на канализационный стояк используют те же материалы, что и для изготовления труб. Конструкции бывают:

Чугунные – используются на магистральных канализационных системах, чаще устанавливаются на трубах большого диаметра. Модели способны выдержать сильное давление без деформации.
Пластиковые – самый популярный тип для монтажа на внутриквартирных системах. Доступные и простые в монтаже устройства.
Стальные – используются на уличных системах, устойчивы к коррозии, не подвергаются воздействию агрессивной среды.
Бронзовые – обладают длительным сроком службы, а также хорошей сопротивляемостью внешним факторам. Имеют высокую стоимость по сравнению с другими вариантами.

Запорная арматура будет работать по принципу воздействия на нее напора воды в трубе

Все представленные варианты отличаются хорошим функционированием, но использовать каждый вид необходимо по назначению.

Возможные неисправности и их устранение

Перед тем как разобраться в возможных причинах поломки заливного клапана, необходимо перекрыть кран водопроводной системы, открыть крышку бачка и слить остатки воды из резервуара. При необходимости вытащить само устройство.

Нет набора воды в бак

Причина №1: засорение отверстий. В этом случае следует разобрать устройство, прочистить и промыть его элементы.
Причина №2: низкое водопроводное давление или его скачки. В данной проблеме необходимо учитывать, что при слабом потоке воды и высоком расположении бачка жидкость не подойдет к наполнительной камере, всплывет поплавок, но вода не перекроется. Можно попробовать увеличить входные отверстия на 3 мм, а в случае постоянного скачкообразного давления лучше приобрести штоковый клапан.

Статья по теме: Слив бачка унитаза

Постоянная течет вода в унитаз

Причина №1: перекос поплавка. Ремонт заключается лишь в том, чтобы поправить впускной клапан на место.
Причина №2: нарушение герметичности прокладки (порча мембраны или штока). В этом случае необходима полная замена механизма.

Шумный набор воды в бак

Причина №1: отсоединение глушителя воды. Для исправления ситуации следует поправить глушитель на специальный штуцер.

Установка механизма слива унитаза, устанавливаем бачок своими руками

Скручиваем большую гайку с горловины слива и вставляем его в нижнее отверстие бачка. Гайку затягиваем снаружи. Резиновая шайба, надетая на корпус спускного клапана, остается внутри бачка и обеспечивает герметичность прилегания корпуса клапана к его дну.

Многие из сливных устройств имеют отделяемый крепежный узел. То есть, верхняя часть с клапаном, поплавком, кнопкой и рычагами разделяется с нижней частью.

Сливной клапан системы слива унитаза состоит из двух частей, разъединяются они поворотом относительно друг друга

Выполняется это поворотом частей относительно друг друга. При этом крючки нижней части расцепляются со штифтами верхней части. Обратный поворот снова заводит крючки за штифты, прочно соединяя элементы между собой.

Если ваш клапан имеет такое устройство, воспользуйтесь этим. Перед установкой снимите верхний блок, чтобы не повредить его тонкие и хрупкие детали.

После того, нижняя часть системы слива воды своими руками установлена, укладываем на седло бачка прокладку и ставим бачок на унитаз таким образом, чтобы выступающая гайка попала в отверстие слива.

Совет. Перед тем, как уложить прокладку между бачком и седловиной, смажьте её с обеих сторон силиконовым герметиком.

Крепим бачок к седловине с помощью двух длинных болтов и системы шайб. Последовательность тут следующая: под головки болтов ставим плоские шайбы из пластика, затем надеваем конусные силиконовые шайбы, сужением книзу.

Болты заводим в отверстие седловины унитаза, подкладываем силиконовые шайбы и зажимаем барашковыми гайками.

Устройство и принцип действия мембранного клапана сливного бачка

Работа запорной арматуры условно делится на несколько этапов. Рассмотрим детальнее каждый из них:

Этап 1. Клапан открыт, вода набирается в бак.

Давление жидкости в трубе воздействует на мембрану, отодвигая ее в сторону, что позволяет начать процесс заполнения бачка. Цифрой 1 обозначено входящее отверстие в камеру предварительного заполнения. В последней также имеется отверстие пропускающее воду непосредственно в бачок. В механизме также присутствует мембрана (цифра 3) и поршень (4).

В мембране присутствует отверстие, через которое надет шток с обозначенным цифрой 5 отверстием. Его диаметр примерно составляет 1мм. С его помощью жидкость проникает в наполнительную камеру, созданную поршнем и мембраной. Когда поплавок находится в нижнем положении, отверстие под номером 6 в поршне открыто, пропуская небольшой объем воды внутрь бака. Вследствие этого достигается приблизительно равное давление в предварительной и наполнительной камерах, а также за их пределами. Это условие является главной разницей между мембранным и штоковым клапаном.

Этап 2. Подъем поплавка вследствие заполнения бака.

Выталкиваемый жидкостью поплавок всплывает, двигая шток с уплотнителем к входному отверстию, обозначенному цифрой 6. Последующее движение сдвигает мембрану с большим седлом. Это обеспечивает герметичность наполнительной камеры, прекращая тем самым набор воды.

Этап 3. Слив.

При нажатии кнопки слива, поплавок опускается, прекращая воздействовать на шток. Он раскрывает отверстие в поршне, ослабляя давление в наполнительной камере. Напор жидкости в трубе отодвигает мембрану с поршнем, запуская процедуру, описанную в первом этапе.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Устройство и принцип работы смывного бачка ↑

Внутреннее устройство бачка состоит из двух составных частей:

механизма подачи воды;
сливного механизма.

Благодаря оборудованию для подачи воды жидкость накапливается в резервуаре до определенного уровня, после чего клапан подачи закрывается. Сливной механизм начинает функционировать после нажатия на кнопку. При этом порция воды с большой скоростью выливается в унитаз, смывая все его содержимое в канализацию. Как видите, сливное устройство для бочка унитаза работает благодаря поочередному действию двух механизмов.

При детальном осмотре в бачке можно увидеть рычаги, грушу, перелив, поплавок и поплавочный клапан. Эти детали изготавливаются из различных материалов, например, груша может быть резиновой либо пластиковой, а поплавок – пластиковый либо латунный. Они также могут отличаться по форме и способу соединения, однако принцип их работы от этого не меняется.

Как работает механизм подачи воды ↑

Подача воды осуществляется с помощью арматуры, отвечающей за набор воды. Она может осуществляться двумя способами:

Вода поступает из бокового канала, то есть впускной клапан расположен на боковой стенке бака (на 6-7 см ниже верхнего края). В этом случае на одном конце рычага находится поплавок, на другом – клапан, перекрывающий воду при достижении определенного уровня. Способ достаточно шумный, но очень распространен у отечественных производителей.

Вода подается снизу, то есть впускной клапан расположен на дне резервуара, недалеко от сливного сифона. Поплавок в этом случае перемещается по вертикальному штоку. В отличие от предыдущего способа, вода в резервуар поступает быстрее и тише.

Когда бак пустой, поплавок находится на самом дне, поэтому система рычагов производит открытие запорного клапана. Вода устремляется внутрь резервуара и заполняет его, одновременно поднимая поплавок. С подъемом поплавка рычаги постепенно прикрывают запорный клапан. Этот процесс продолжается до тех пор, пока вода не наполнит бак до определенного уровня. После этого клапан полностью закрывается.

Как работает сливной механизм ↑

Сливной механизм предназначен для спуска воды из резервуара в унитаз. Основные части этого механизма:

спускное устройство (рычаг или кнопка);
сливной сифон.

Есть несколько разновидностей сифонов. Самый простой – привычная всем «груша», напоминающая по форме вантуз. Сифон закрывает сливное отверстие, препятствуя вытеканию воды.

Принцип действия сливного устройства достаточно прост. Когда вы нажимаете на кнопку или тянете за веревку, активируется шток, который приподнимает грушу и открывает запирающий клапан. Вода сливается в канализацию.

Сливное устройство для унитаза совмещено с переливом. Это страховка от переполнения бачка. Если по каким-либо причинам уровень воды превысит допустимый, то вода не выльется наружу, а стечет прямо в канализацию.

Двухрежимный сливной механизм для унитаза ↑

Сливной механизм может быть двух типов: работающий в одном режиме и двухрежимный. Если в бачке установлен самый популярный однорежимный механизм, то вода сливается всем объемом. Двухрежимная система слива позволяет использовать только часть воды от заполненности бачка

Это особенно важно в больших семьях или офисах

Вот и все, что необходимо знать об устройстве сливного механизма. Эти знания помогут вам не только правильно подобрать бачок для унитаза, но и провести мелкие ремонтные работы.

Классификация

Впускные механизмы можно разделить на группы по трем признакам:

состав материала,
место размещения,
тип конструкции.

По материалу

Латунь или бронза. Изделия из этих сплавов отличаются практичностью, долговечностью, надежностью и совершенно не поддаются коррозии. Но такие металлические клапаны имеют достаточно высокую стоимость.
Пластик. Изделия из пластика очень популярны, так как наряду с продолжительным сроком службы довольно недорого стоят.

По месту размещения

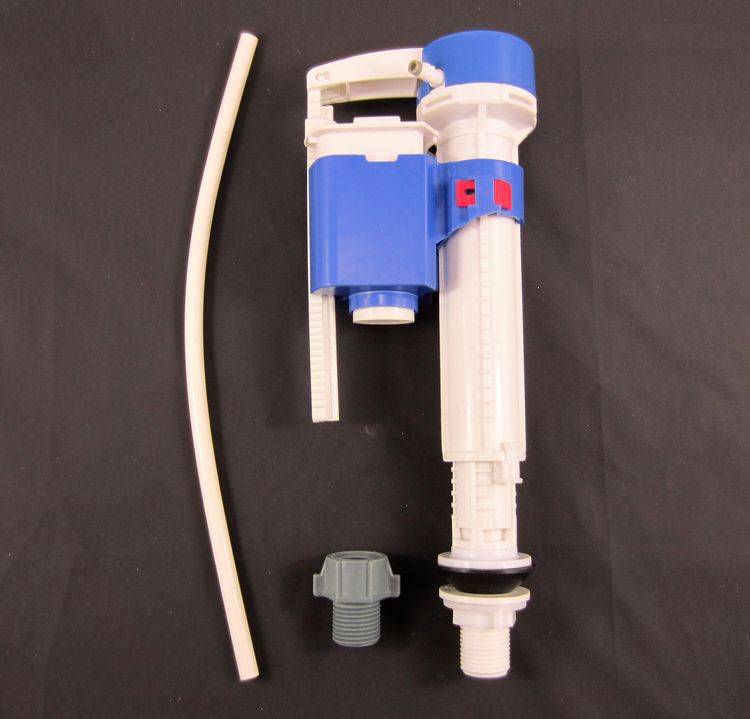

С нижней подводкой. Клапаны с данным подключением располагаются внизу бачка. При таком способе забор воды происходит совершенно бесшумно. Также нижнее расположение позволяет скрыть наливной шланг и освободить пространство туалетной комнаты от лишней фурнитуры.
С боковой подводкой. Клапаны с данным подключением находятся, соответственно, с правой или левой стороны бачка. Такая конструкция является наиболее простой, что положительно сказывается на сроке ее службы.

Выбирать впускные агрегаты нужно в зависимости от конструкции бачка унитаза. Также при выборе необходимо придерживаться следующих правил:

Комплектация товара должна включать в себя сам клапан, поплавок, уплотнительные кольца и фиксирующую гайку.
Уплотнительные кольца должны быть эластичными, правильной формы и без дефектов.
Пластиковый элемент не должен иметь видимых царапин и зазубрин.
Движение поплавка должно происходить плавно, без резких скачков.

По типу конструкции

Когда-то клапаны были шаровыми, устройство имело вид шара, который использовался во всех бачках. Современное приспособление называется впускным, так как не имеет никакого сходства с конструкцией шаровых механизмов, а используется вместе с поплавком. Существует несколько видов поплавковых устройств для бачка унитаза:

Кройдонные клапаны состоят из оболочки, поплавка с рычагом и поршня с седлом. В этом механизме движение рычага перпендикулярно работе поршня. Применяется такая система в старых бачках и имеет довольно низкую цену.
Поршневые оборудованы раздвоенным шпилингом с рычаговой осью. Здесь происходит регулировка воды за счет горизонтального поднятия рычага, приводящего в движение поршень, на конце которого имеется специальное уплотнение, соприкасающееся с седлом и перекрывающее поступление жидкости. Это довольно распространенная модель и входит в среднюю ценовую категорию.
Мембранные клапаны имеют вместо прокладки резиновую или силиконовую мембрану, смещающуюся при движении поршня. Это новейшее устройство, которое применяется только в последних моделях унитазов. К преимуществам данного клапана можно отнести быстрый набор воды, моментальное перекрытие набора жидкости и, в зависимости от качества арматуры, бесшумное заполнение бачка. Из недостатков следует учитывать наличие постоянного напора воды в системе (0,05-0,1 Мпа) и чистоту жидкости, так как при порче мембраны замена ее своими силами невозможна. В этом случае придется приобретать впускной механизм целиком.

Разновидности сливных бачков

Сливные приборы могут иметь определенные отличия и в конструкции, и в принципах работы, и во внешнем виде – дабы разобраться в них, рассмотрим основные критерии классификации бачков.

Критерий №1: тип спускового механизма. Различают два типа спусков:

Кнопочный – наиболее современное и надежное решение. Применяется практически во всех закрытых сливных бачках новой модификации. Кнопка может располагаться или на крышке, или сбоку сливного прибора.
Подвесной – цепочка или рычаг. Используется преимущественно в подвесных сливных бачках. Спусковой механизм, как правило, располагается сбоку корпуса прибора.

Кнопочный спусковой механизм

Критерий №2: место размещения. Чаще всего бачок устанавливается слитно с унитазом – такие традиционные модели привлекательны тем, что освобождают от необходимости подводить специальную выпускную трубу от емкости бачка до чаши унитаза. Второй вариант – настенный подвесной бачок – более сложный в исполнении: нужно надежно закрепить прибор на рабочей поверхности и провести дополнительные входящие и выходящие трубы. Но зато подвесной бачок выигрывает в плане эстетики – его можно замаскировать под настенную нишу.

Критерий №3: материал. Современные сливные бачки изготавливаются преимущественно в двух вариациях: фаянсовые – приборы самых разнообразных форм и цветов, получившие популярность за счет выгодного сочетания сравнительно доступной цены и высокого качества; пластиковые – дешевые модели, которые чаще всего встраиваются в стены, что защищает их от внешних воздействий.

Как видите, привычный для всех сливной бачок на деле оказывается не таким уж и простым прибором. Перед вами основные элементы оборудования, принципы его функционирования и отличительные особенности разных моделей – эти сведения помогут вам и при выборе бачка, и при диагностике его неисправностей, так что не пренебрегайте ими, если хотите, чтобы вашему бытовому комфорту ничего не угрожало.
