Камеры статического давления
Камера статического давления используется вместе с вентиляционными решетками для снижения давления, выравнивания воздушного потока и глушения шума. Камеры очень громоздкие, но без них бесполезно браться за подобный проект.
Для подачи воздуха в комнаты я использовал камеры статического давления Systemair ODEN-1-300×100.
Мне нужно на каждую комнату от 120 до 250 (м3/ч) — это от 33 до 70 (л/с) конвертер единиц измерения.
По installation instructions на камеру статического давления, для меня подходит размер 100 мм на 300 мм — поток для него около 74 (л/с) при разнице давлений 22 Pa или 52 (л/с) при разнице давлений 11 Pa.
Проникся уважением к шведам — все отверстия в камерах и глушителях были закрыты полиэтиленовыми “шапочками”. Несколько фото:
Черная трубочка это оплетка тросика, которым передвигается круглый перфорированный рассеиватель. Назначение рассеивателя — регулировать поток, увеличивая или уменьшая сопротивление потоку, ну и сам поток естественно рассеивать в камере, чтобы он не бил прямо на выход из камеры узкой струей, а распределился по всему сечению выхода.
Прозрачные трубочки предназначены для подключения к дифференциальному манометру при проведении пусконаладки. На ярлыке указан K-фактор, по которым можно, измерив разницу давления дифференциальным манометром, получить расход воздуха через камеру.
Монтаж приточно-вытяжной вентиляции с рекуперацией
Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.
В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.
Рекуператор в системе вентиляции
Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.
Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.
Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.
Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива
Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.
Устройство и технические моменты
Для надежной, безопасной и эффективной работы канального кондиционера во внешнем блоке имеется и вспомогательное оборудование — заправочные штуцеры, система автоматики, различного рода измерительные датчики, электронная система оповещения o нарушениях работы кондиционера. Размещается внешний блок на открытом воздухе, желательно со стороны менее доступной для солнечных лучей. Чаще его крепление производится на стене, но возможна установка на земле или в других удобных местах.
При установке необходимо учитывать технические характеристики и рекомендуемые перепады высот и расстояния между наружным и внутренним блоками. Во внутреннем блоке размещается минимум элементов холодильного контура и других элементов, исходя из того что внутренний блок устанавливается внутри помещения, где находятся люди и шум от работы такого кондиционера должен быть минимальным. Поэтому в корпусе канального внутреннего блока располагается как можно меньше элементов — это теплообменник испарителя и вентилятор, который обдувает этот теплообменник. Также в нем могут быть расположены: воздушный фильтр грубой очистки, один или несколько датчиков температуры, блок приема сигнала управления от инфракрасного пульта управления (для некоторых моделей как опция).

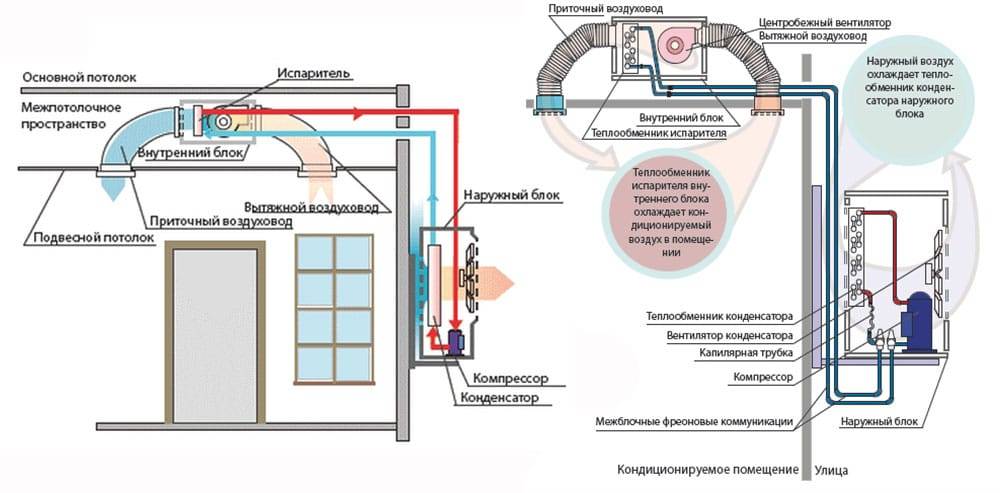

Принцип функционирования
Особенностью работы сплит-системы канального типа, как и прочего климатического оборудования, является удаление тепла из обслуживаемого помещения с последующим его переносом за пределы строения. По своей сути принцип работы канального кондиционера мало чем отличается от функционирования прочего холодильного оборудования. Так, движение хладагента, его переход из газообразного состояния в жидкое происходит посредством двух узлов: испарителя и конденсатора. Внутренний блок содержит в себе узел испарителя, а конденсатор является частью внешнего устройства.
С учетом того, как работает канальный кондиционер, есть возможность распределять воздушные потоки пониженной температуры на большой площади объекта благодаря разводке вентиляционных каналов. Забранное тепло в процессе охлаждения воздушной среды выводится на улицу в виде конденсата.
Кондиционеры канального типа благодаря особенностям устройства работают по принципу местной рециркуляции воздуха, что означает забор из помещения и дальнейшую обработку воздушной среды, а также возврат уже охлажденного воздуха обратно через систему воздуховодов.
Существуют инверторные канальные кондиционеры, которые имеют встроенную функцию регулирования мощности в зависимости от того, какая должна быть температура воздушной среды. Производительность у такой техники выше, а также шире возможности.
Благодаря инвертированию переменного тока в постоянный и обратному процессу, при котором появляется возможность достичь требуемой частоты переменного тока, канальное оборудование данного типа позволяет экономить электроэнергию.
Различают бытовые и промышленные канальные системы кондиционирования. В производственных целях подобная техника применяется нескольких видов:
- низконапорная;
- средненапорная;
- высоконапорные канальные кондиционеры.
Каждый из разновидностей оснащен двигателем компрессора определённой мощности. Если низконапорная техника наименее мощная из данного ряда моделей, то высоконапорные устройства наиболее производительны – мощность достигает 28 кВт. Это позволяет в свою очередь обслуживать весьма крупные объекты, так как при большом количестве клапанов, переходников и колен в системе воздуховодов ощутимо снижается давление, что ухудшает скорость передвижения воздушного потока и, соответственно, снижает производительность системы. А высоконапорные устройства призваны обеспечить бесперебойную работу даже при дополнительном препятствии в виде большой протяжённости вентиляционных шахт.
Принцип установки
Монтаж канального кондиционера выполняется поэтапно, а начинать рекомендуется с установки наружного блока. В зависимости от конфигурации объекта устройство может быть расположено в подвешенном состоянии посредством крепёжных шпилек, с помощью кронштейнов, закрепленных на стене, а также посредством подставки, которая позволит расположить внешний блок над уровнем пола. Следует предварительно позаботиться о прокладке трасс внутрь помещения.
Внутренний и наружный блоки между собой соединяются посредством медных труб – отдельные каналы для хладагента в газообразном и жидком состояниях. Конденсат отводится за пределы помещения посредством дренажной системы.
Соединительные трассы должны быть оснащены теплоизоляцией. Дополнительно следует предусмотреть отверстие в стене или оконной раме достаточного диаметра для прокладки кабеля питания.

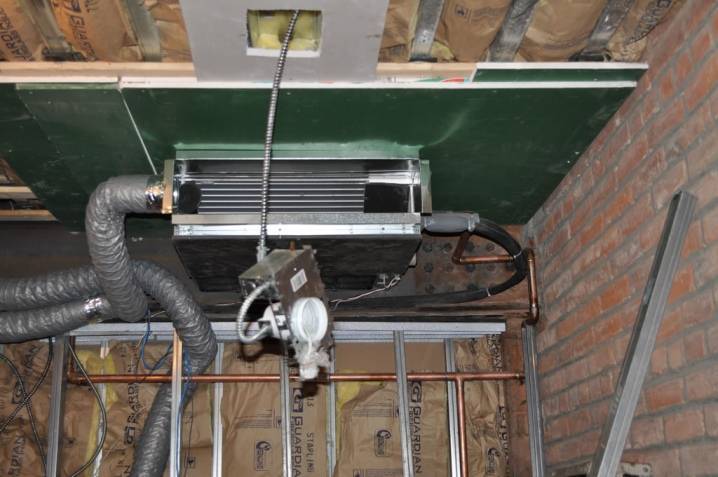

Установка канального кондиционера подразумевает также монтаж внутреннего блока и оборудование воздуховодов достаточной протяженности, чтобы обеспечить возможность обслуживания определенных помещений. Что касается сети вентиляционных каналов, то здесь следует предварительно выбрать тип материала. Так, для производственных помещений, где есть риск возгорания, используются исключительно оцинкованные воздуховоды. Выбор сечения определяется, исходя их производительности оборудования и размера помещения.
Установка канального кондиционера в квартире, если при этом есть возможность скрыть внутренний блок без особой потери высоты и площади помещения, допускает применение гофрированных и пластиковых вентиляционных каналов. Однако для экономии пространства рекомендуется использовать воздуховоды прямоугольного сечения, так как круглая форма каналов будет дополнительно скрадывать высоту помещения, что в любом случае нежелательно.
Фильтрация воздуха
Для тонкой очистки воздуха выбрал кассетный фильтр Systemair FFR 200. Фильтрующие элементы планировал использовать:
- класса G3 BFR 200 Coarse. При потоке 300 (м3/ч) потери на новом фильтре составляют 20 Па. Замена рекомендуется при потере давления 170 Па.
- класса F7 BFR 200 ePM1. При потоке 300 (м3/ч) потери на новом фильтре составляют 75 Па. Замена рекомендуется при потере давления 250 Па.
Последний фильтр BFR 200 ePM1 отделяет 60% частиц размера PM1 (от 0,3 до 1 мкм по ISO 16890). И у него очень приличная цена 98,00 EUR.
После года эксплуатации озадачился вопросом замены фильтров. Решил поискать на рынке, какие есть аналоги.
Вариант 1 — купить фильтрующий материал и сшить фильтр самому.
- разобрал один старый фильтр и сделал выкройку — размер листа 350х2000 мм.
- заказал листовой фильтрующий материал класса G5 Для сравнения взял несколько несколько разных материалов: NF300/1, NF400/P, NF500/PS
- ниже фото материала:
- Материал прогрессивной плотности. Снаружи рыхлый, внутри — очень плотный.
- NF300 — очень похож на то, из чего был сделан оригинальный фильтр. Легко гнется, сшить из него фильтр легко.
- NF500/PS — очень плотный, даже жесткий. Сделать из него что-то похожее на оригинал не получится.
- NF400/P — как раз то, что надо
- Шитьем пока не занимался.
Вариант 2 — заказать фильтр в сборе.
Качество изготовления отличное, идеально сел в родной корпус FFR 200. Для себя решил, что буду заказывать — это 2-3 кратная экономия к оригиналу.
Характерные особенности
Принцип работы канального кондиционера аналогичен функционированию всех подобных систем. Канальный кондиционер используется для распределения холодного воздуха по ветвям воздуховодов. Его применяют для обслуживания нескольких помещений и их охлаждения. Их можно использовать и для комнаты со значительной площадью или своеобразной конфигурацией.
После того как нагревается воздух, он перемещается из области обслуживания и идёт по воздуховодам в кондиционер непосредственно. Любые канальные кондиционеры причисляются к категории сплит-систем, так как включают в себя такие компоненты:
- закрепленные снаружи наружные составляющие;
- расположенные в помещении блоки;
- фреонопровода, соединенные друг с другом;
- электрокабели.
Канальное кондиционирование имеет естественное ограничение на обогрев. Внешний вид оборудования не имеет значения, если речь идет о производственной зоне. Чаще всего эти области представляют собой подобие коробки. Здесь можно обнаружить специальные компоненты для нормальной работы устройств:
- заборное отверстие;
- штуцер, который используется для подведения фреонопроводов;
- нагнетательное отверстие, через которые идет соединение с воздуховодами;
- системы для борьбы с конденсатом.
Воздухораспределительный пленум для канального кондиционера обеспечивает совмещение любых по размеру воздуховодов и сечений с канальными системами. Если раскрыть коробку, можно увидеть здесь те же компоненты, которые обнаруживаются в классических сплит-системах. В первую очередь это теплообменник, без которого никак не обойтись. Также здесь можно увидеть такие составные части:
- вентилятор;
- электронная плата;
- поддон, куда собирается образованный конденсат.
Если сравнить с настенными модификациями, канальная система кондиционирования имеет еще одно характерное отличие. Оно состоит в использовании вентилятора с увеличенной мощностью. Он расположен внутри блока. Такая особенность объясняется необходимостью выдавливать воздух через специальные пути с аэродинамическим сопротивлением.
Расчёт воздуховодов для канального кондиционера
Чтобы правильно рассчитать воздуховоды, необходимо знать максимальную величину скорости воздухопотока в системе и объём воздуха, который проходит за единицу времени. Чем выше скорость воздуха, тем меньше размеры воздуховодов, но выше уровень шума и затраты на электроэнергию. Скорость воздуха для частных домов обычно не превышает 4 м/с, так как при больших скоростях его движение становится очень заметным. В промышленных зданиях скорость воздушного потока может достигать 8 м/с.
Кроме того, необходимо учитывать, что применять низкоскоростные воздуховоды со значительным сечением можно не всегда, так как их тяжело будет устанавливать в пространстве за потолком. Прямоугольные воздуховоды помогают уменьшить высоту этого пространства, однако быстрее и удобнее устанавливать систему из гибких, а также круглых воздуховодов.
Применение прямоугольных воздуховодов позволяет уменьшить размер монтажного зазора под потолком, но круглые каналы легче и удобнее устанавливать
Вычислить площадь воздушного канала можно по формуле Sc=L*2,778/V, где:
- V — скорость движения потока воздуха;
- L — расход воздуха;
- Sc — искомая площадь.
Планирование канальной системы кондиционирования
Нельзя недооценивать всю важность планирования канальной системы кондиционирования помещений. Любое строение по-своему уникально, поэтому в каждом индивидуальном случае подбирается своя определённая система кондиционирования
Установку канальной системы производят в помещениях со значительными площадями (торговые залы, офисы, производство) или в строениях индивидуальной постройки. Объединение нескольких систем в одну способствует извлечению выгоды из оснащения канальным оборудованием относительно маленьких помещений.
Канальные кондиционеры обычно устанавливаются в больших офисных, торговых или промышленных помещениях
Планируя канальную систему, вы должны учесть несколько характеристик:
- потребляемая мощность кондиционера;
- мощность на обогрев;
- мощность для охлаждения;
- обмен или производительность воздуха. Выражается как кратность воздухообмена за 60 минут для определённого объёма комнаты;
- напор воздуха. Этот показатель критичен для крупных помещений, которые нуждаются в воздуховодных системах значительной протяжённости. Кондиционер, который даёт отличные показатели благодаря скорости воздухопотока для коротких каналов, на длинном канале не потянет массу воздуха при незначительном напоре. А это негативно отразится на эффективности работы системы;
- весовые и габаритные параметры.
Планирование системы должен осуществлять профессионал, который правильно произведёт не только все нужные расчёты, но и сможет подобрать нужный вид устройства климатической системы.

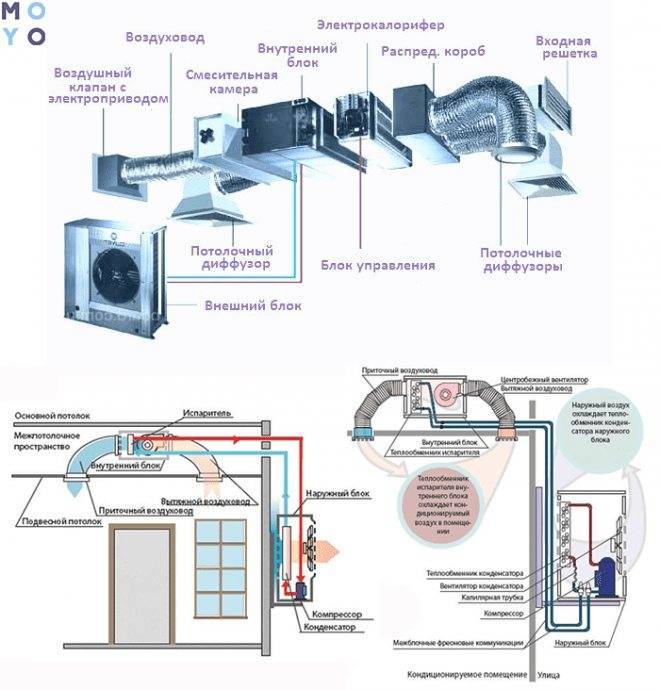

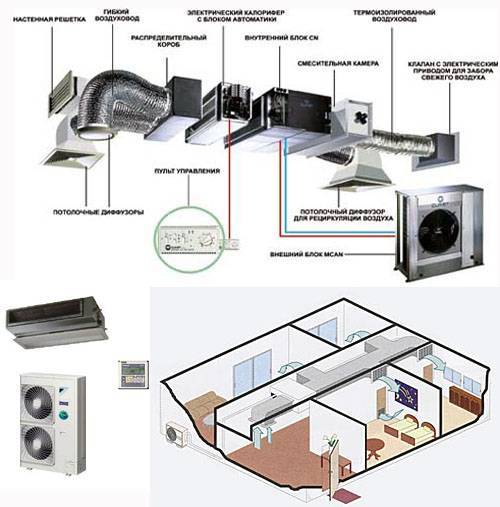

Устройство и принцип работы канальной системы
адаптеры с решетками в фальшивой антресоли
Как и любая сплит-система, канальная состоит из двух модулей: компрессорно-конденсаторного (наружного) и испарительного (внутреннего), которые сообщаются между собой медным трубопроводом с фреоном и электропроводами. Внешний модуль устанавливают снаружи здания, а монтаж комнатного предполагает несколько вариантов размещения:
- в подшивном потолке;
- в фальшстене;
- в кладовке, на чердаке, в подсобке.
Скрытый монтаж испарительного блока делает использование кондиционеров данного типа очень практичным решением для оригинальных дизайнерских проектов.
В том, как устроен и работает канальный кондиционер, есть определенные особенности. Такие приборы поставляются без готовой системы воздухораспределения. Ее предусматривают при создании проекта.
варианты инсталляции
К адаптерам (специальным отверстиям) внутреннего модуля подсоединяют железные или гибкие воздуховоды, которые подводят к адаптерам с выходящими на поверхность потолка или стены решетками. Через них и происходит циркуляция воздуха. Сами воздуховоды звуко- и теплоизолируют, чтобы устранить лишний шум и образование конденсата на конструкции.
Воздухозабор идет через вытяжной адаптер по воздуховодам, поступает во внутренний блок. Там он проходит сетчатый фильтр, испаритель и охлажденный выходит в воздуховоды, подсоединенные к приточному адаптеру.
Одной из особенностей того, как работает канальный кондиционер, является температура воздуха на выходе из внутреннего блока. Она достаточно холодная. Чтобы минимизировать разницу температур между комнатным и охлажденным воздухом, необходимо правильно подобрать приточные решетки. Лучшим вариантом станут щелевые, так как именно данный тип способен выдавать холодные потоки тонкими струями и максимально быстро смешивать их с теплым воздухом в комнате.
Приточная установка и подмес свежего воздуха
блок приточной установки
Если есть необходимость в притоке воздуха с улицы, то у канальной системы кондиционирования имеется возможность забора воздухомасс снаружи. Для организации такого процесса понадобится приточная установка, к которой подсоединяют еще один воздуховод и врезают его в приточный адаптер. Чтобы уличный воздух поступал в несколько локальных точек помещения, обычно вентиляционную трубу (воздуховод), идущий от приточного блока, разделяют через разводящий тройник на требуемое число ответвлений.
Приточная установка представляет собой стандартный модуль с отверстиями по бокам. Он состоит из:
- вентилятора;
- ТЭНа;
- блока электроники;
- карманного фильтра;
- заслонки.
Летом ТЭН не работает, а осенью и зимой он подогревает поступающий воздух до необходимой температуры. Заслонки нужны для перекрытия выходного отверстия установки, через которое в режиме ожидания могут попасть холодные потоки в воздуховоды, а потом в комнату. Карманный (мешочный) фильтр – это одноступенчатая система фильтрации, используемая в системах приточной вентиляции. Он не подлежит регенерации, поэтому чаще всего его меняют на новый.
У приточной установки и канального кондиционера с подмесом свежего воздуха два разных пульта ДУ. Работа приточного модуля регулируется отдельно.
Работа зимой
У канального кондиционера есть возможность круглогодичной работы. В данном случае наружный модуль монтируют в помещении, где минимальные температурные значения составляют -3-5°C, и имеется пространство для вывода теплого воздуха. Если возможности установки внешнего блока в помещении нет, то его просто укомплектовывают устройством «Зимний пуск», которое состоит из трех отдельных приспособлений: подогрева масла компрессора, регулятора скорости вращения вентилятора и обогрева дренажа. Но расход на электроэнергию при этом значительно увеличится.
При правильном подборе мощности кондиционера и корректной прокладке сети вентиляционных труб сроки беспроблемной эксплуатации достигают 10-15 лет.
Как выбрать настенную сплит-систему с приточной вентиляции
Прежде всего необходимо определиться с основными параметрами здания:
- объем помещения;
- тип помещения: спальня, гостиная, кухня, офис;
- климатическая зона, максимальная и минимальная годовая температура;
- качество уличного воздуха;
- необходимость объединения нескольких внутренних и одного внешнего блока.
Исходя из этих характеристик, выбирают следующие параметры устройства:
- тепловая мощность (на охлаждение и на обогрев);
- производительность воздухообмена;
- наличие дополнительных систем для обеззараживания воздуха (ионизация, ультрафиолетовое облучение).
Каждая дополнительная опция увеличивает цену устройства. Следует тщательно продумать и выбрать лишь действительно необходимые.
Вентиляционные системы
Циркуляция воздушных масс происходит различными способами и посредством специальных конструкций. Они обеспечивают следующие показатели:
- поступление чистого воздуха (приспособления для оконных проемов, стен и дверных проемов);
- отток нечистого воздуха посредством кухонных вытяжек, ванных каналов и так далее;
- охладительный процесс с помощью кондиционеров и вентиляторов;
- подогревание воздушных масс благодаря тепловым завесам.
Строительные нормы утверждают, что циркуляция в жилых помещениях происходит с помощью вентиляционных систем. Они имеют вид протяженного канала, который протянулся с подвала до чердака дома. Он достаточно ветвистый и имеет выходы во всех квартирах. Существует промышленная вентиляционная система, которую устанавливают в организациях такого порядка: производственные цеха; склады; офисные помещения; торговые комплексы и так далее. Данные конструкции разительно отличаются от жилых систем, так как в первом варианте применяется мощное оборудование.
Современные конструкции благоприятно влияют на приток воздуха, а также контролируют его. Они классифицируются по особенностям работы и в зависимости от технических деталей. Вентиляция может осуществляться естественным образом и посредством специального оборудования. Первый вариант базируется на разнице в температуре и давлении внутри помещения и снаружи. Организация происходит по двум каналам. Отверстие для поступления воздуха расположено внизу комнаты.
Поступивший поток нагревается и устремляется наверх согласно законам физики в сторону расположения выводного канала. Естественная конструкция устанавливается просто, но менее эффективна в летний период, когда температура идентична как снаружи здания, так и внутри.
Принудительная конструкция основывается на действии вентиляторов, вытяжной конструкции и системы кондиционирования, осуществляющие поступление свежего воздуха в помещение и отток застоявшегося. Вентиляция такого толка сложна, но удобна и универсальна. Каналы для прилива и вытяжки могут расположиться в любой точке помещения. Их можно настроить, и они качественно будут справляться в зимнее и летнее время.
Кондиционеры с притоком свежего воздуха для квартиры
Еще одной разновидностью сплит-систем является приточно-вытяжной кондиционер в линейке продукции от компании Hitachi, они не очень мощные, воздухообмен достигает всего 8 м 3 в час, но для спальни этого количества достаточно. Примером приточно-вытяжной сплит системы служит кондиционер Hitachi RAS-10JH2. Модель имеет инверторный компрессор, используется 2 трубы – приточная и вытяжная. Воздух удаляется принудительно, свежий воздух с улицы можно нагреть. На пульте имеется отдельно опции подачи воздуха с улицы и удаление отработанного. Режим выбирают один, далее система настраивается до равновесного состояния.
Компания Haier предлагает 2 модели кондиционеров премиум класса с притоком воздуха: Aqua Super Match AS09QS2ERA и LIGHTERA HSU-09HNF03/R2(DB). В этих установках приточная система воздуха – дополнительная опция. Но купив оборудование, можно обеспечить обновление воздуха с расходом 25 м 3/час. Обе модели кондиционеров обладают встроенной функцией подмеса воздуха с улицы. Для этого на внешнем блоке есть напорный вентилятор и камера смешения двух газовых потоков. Гибкий шланг с уличным воздухом можно ввести напрямую в помещение тем или иным способом.
Виды приточно-вытяжной вентиляции
Приточно-вытяжная вентиляция бывает трех видов. Они отличаются по функционалу, составным механизмам, производительности.
Механическая система с рекуперацией тепла
Рекуперация — использование отработанного воздуха для подогрева поступающего с улицы. Воздушные массы проходят через фильтр, прогреваются в рекуператоре, потом догреваются в нагревателе. После этого свежий воздух по каналам транспортируется в помещения.
Механизмы находятся в звукоизоляционном корпусе, в комнатах не слышно, что работает вентилятор. Для управления скоростью вращения лопастей и регуляции температуры поступающего воздуха установлена автоматика.
Рекомендуем размещать установку в отдаленных нежилых комнатах — в гардеробе, на лоджии или балконе. Несмотря на звукоизоляционный короб, некоторые шумы во время работы он не подавляет.
Система механической вентиляции бывает двух видов — потолочной и напольной. Обслуживание установки предполагает регулярную замену воздушных фильтров, минимум один раз в квартал. Ее недостаток — необходимость профессионального монтажа и высокая стоимость конструкции.
Принудительная без рекуперации
Приточно-вытяжная вентиляция без рекуперации отличается от предыдущего типа тем, что воздушные массы с улицы прогреваются только в нагревателе. Это увеличивает расход электроэнергии в холодное время года. Систему применяют для проветривания всей квартиры или только одного помещения.
Приточку и вытяжку в принудительной вентиляции без рекуперации устанавливают отдельно в разных местах. Попадающий извне воздух сначала проходит очистку через фильтры, потом прогревается в нагревателе и транспортируется по трубопроводу. Для управления скоростью вращения и температурой воздуха предусмотрена автоматика.
Для оборудования вытяжки применяют канальные вентиляторы. Если в вентиляционных шахтах нормальная тяга, для вывода углекислого газа оставляют естественную вентиляцию.
Комбинированная
Воздух в комбинированной приточно-вытяжной вентиляции поступает естественным путем: через клапаны на окнах или стенах. Отработанный воздух выводит механическая вытяжка. В такой системе нет рекуперации и нагревателя, поэтому в зоне приточного клапана рекомендуем установить отопительный прибор.
Преимущества кондиционера с приточной вентиляцией
Сплит-системы с приточной вентиляцией с улицы обладают несомненными преимуществами, делающими их применение более эффективным, полезным и удобным, чем использование стандартных кондиционеров:
- Приток свежего уличного воздуха в течение всего года. Зимой холодный воздух с улицы, проходя через систему, прогревается до заданной температуры. Полупромышленные сплит-системы обеспечивают более высокий процент воздуха, подаваемого с улицы в помещение, нежели настенные бытовые кондиционеры с реализованной опцией подмеса свежего воздуха.
- Возможность одновременной работы на несколько помещений. Современные сплит-системы предусматривают возможность эффективной работы как в помещениях большой площади, так и сразу на несколько комнат.
- Тихая работа. Подобные сплит-системы работают достаточно тихо. Это обеспечивается специальными материалами, используемыми при изготовлении устройств, а также конструктивными решениями.
- Экономическая выгода. Для просторных помещений с большим количеством комнат выгоднее приобрети именно полупромышленную или промышленную сплит-систему с приточной вентиляцией, поскольку в этом случае это будет более целесообразно, нежели приобретать отдельно для каждого комнаты несколько бытовых систем с подмесом воздуха.
Установка и эксплуатация
Когда оборудование выбрано, нужно знать, как правильно выполняется его монтаж. Конечно, саму работу выполняют профессионалы, но контролировать их действия совершенно необходимо. Подбирая место для установки кондиционера, нужно ориентироваться на такие требования, как:
- предельный уровень шумоизоляции от жилых и производственных помещений;
- поддержание температуры минимум +10 градусов (либо же усиленная теплоизоляция внутреннего блока);
- приблизительно одинаковая длина всех вентилирующих каналов (в противном случае по воздуховоду будут возникать более или менее сильные перепады температуры).
Дальше надо разобраться с тем, какой воздуховод лучше. Если на первом месте стоят соображения минимальных воздушных потерь, надо отдавать предпочтение круглым трубам. Но они поглощают избыточное место. В бытовых условиях наилучшим выбором потому оказываются прямоугольные воздуховоды. Чаще всего их прокладывают в промежутке от чернового до лицевого потолка, и делать это надо до установки самого кондиционера.
Когда планируется только охлаждать воздух летом, оптимальным выбором становятся трубопроводы из полимерных материалов. Если же потребитель собирается еще и прогревать комнаты зимой, предпочтение надо отдавать стали. При этом следует также смотреть, чтобы размер трубы совпадал с габаритом патрубков, устанавливаемых на внутренней части кондиционера. Необходимо продумать, где поставить настенные решетки. Они должны эффективно сдерживать любую грязь, и при этом не должно быть помех движению воздуха от любых предметов в комнате.
Все воздуховоды нужно делать только из совершенно несгораемых материалов. Гибкий гофрированный трубопровод – не самое хорошее решение. Он будет провисать на свободных участках, а везде, где будут появляться крепления, появится сильное сжатие. В результате нормальное аэродинамическое сопротивление обеспечить невозможно. Как диффузоры, так и решетки должны рассчитываться на движение воздуха на предельном режиме со скоростью не более 2 м/с.
Если поток станет двигаться быстрее, неизбежен сильный шум. Когда из-за сечения или геометрии трубы невозможно применять подходящий диффузор, надо исправлять ситуацию при помощи адаптера. Там, где линии подачи воздуха разветвляются, участки с пониженным внутренним сопротивлением оснащают диафрагмами. Это позволит ограничивать движение воздушных потоков по мере необходимости и обеспечивать требуемый баланс. Иначе слишком много воздуха будет направляться в места с низким сопротивлением. Очень длинные воздуховоды требуют установки ревизионных люков. Только с их помощью и можно производить периодическую чистку от пыли, грязи. Когда каналы прокладываются в потолках или перегородках, сразу монтируют легко убирающиеся элементы, обеспечивающие быстрый и легкий доступ.
Обслуживание подразумевает:
- очистку поддонов, куда стекается конденсат;
- очистку (по мере необходимости) трубки, по которой этот конденсат течет;
- дезинфекцию всех компонентов, соприкасающихся с жидкостью;
- измерение давления в холодильной магистрали;
- очистку фильтров;
- удаление пыли из воздуховодов;
- очистку декоративных лицевых панелей;
- очистку теплообменников;
- проверку работоспособности моторов и управляющих плат;
- поиск возможных утечек хладагента;
- очистку вентиляторных лопастей;
- удаление грязи с корпусов;
- проверку исправности электрических контактов и проводки.
О том, как правильно ухаживать за канальным кондиционером, смотрите в следующем видео.
Советы по выбору кондиционеров
Перед приобретением сплит-системы для домашнего использования или для применения в офисе необходимо в первую очередь решить, нужна ли вентиляция. Возможно, помещение оборудовано эффективной системой вентилирования и не нуждается в дополнительных устройствах подобного типа.
Если воздухообмен слабый, обратите внимание на модели приточных кондиционеров. Для комнат с высокими потолками подойдут любые встраиваемые модели – канальные, кассетные
Но не забывайте, что для маскировки рабочих элементов придется возвести подвесную конструкцию
Для комнат с высокими потолками подойдут любые встраиваемые модели – канальные, кассетные. Но не забывайте, что для маскировки рабочих элементов придется возвести подвесную конструкцию
Если потолки низкие (например, 2,5 м), идея с потолочными моделями не устроит. Возможно, по техническим характеристикам можно подобрать устройство с настенным модулем, которое одновременно осуществляет подмес воздуха с улицы.
Для больших по площади комнат потребуется более производительная модель, например, с напольно-потолочной установкой. Холлы гостиниц, фойе и вестибюли отличаются большими объемами. Дополнительно к канальным системам в них устанавливают колонные модели, отличающиеся производительностью и высокой скоростью воздухообмена.
Независимо от типа устройства, необходимо проанализировать его технические характеристики и эксплуатационные качества: уточнить, на какую площадь рассчитана модель, какова ее мощность, возможно ли подключение дополнительных модулей.
Новейшие программируемые кондиционеры с большим списком дополнительных опций гораздо дороже, однако некоторые функции действительно являются важными.
С ориентирами выбора сплит-системы для обустройства загородного дома и городской квартиры ознакомит следующая статья, содержащая информацию с ответами на вопросы потенциальных покупателей.
