Как поставить дифавтомат самому

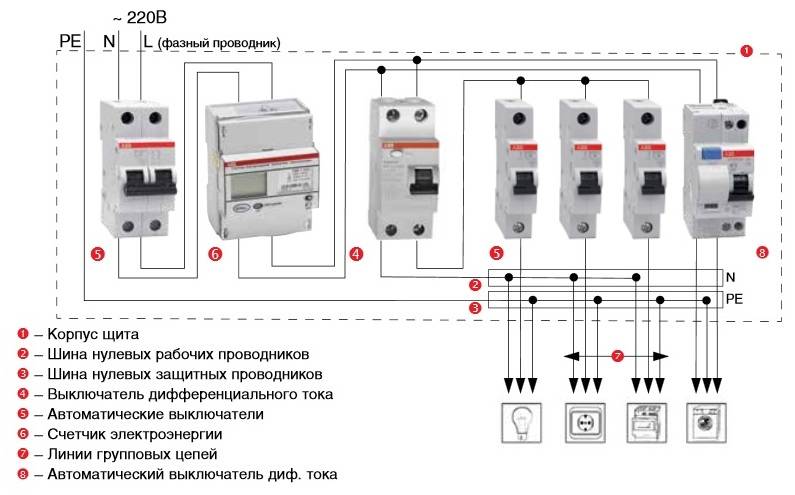

Схема подключения стиральной машины к электрощиту
Установка дифференциального автомата не представляет сложностей. Самым трудоемким процессом будет прокладка отдельной силовой линии с заземлением и установка розетки соответствующей мощности. В принципе, каждый мощный потребитель электроэнергии требует прокладки своей линии, своего автомата и розетки для подключения. Но сколько и каких приборов устанавливать решать только вам.
Как указывалось выше, устанавливать дифференциальный автомат защиты следует сразу же за входным автоматом, который контролирует всю домашнюю цепь. А уже после него можно устанавливать необходимое количество дифференциальных автоматов.
При этом фазовый и нулевой провода после автомата защиты идут на соответствующие входные клеммы УЗО, а после него с выходных клемм на потребителя. Нулевые провода на выходе входного автомата и дифференциального автомата должны быть разнесены. Это необходимо для того, чтобы потребитель подключался к нулевому проводу только после его выхода с дифференциального автомата. В противном случае работа приборов будет некорректной.
Проверить, как выбивает (срабатывает) дифференциальный автомат защиты можно с помощью специальной кнопки «тест», находящейся на его передней панели.
Выбираем автомат (УЗО) на стиральную машину
Современные стиральные машины автомат относятся к классу бытовой техники с повышенным уровнем энергопотребления. Максимальная потребляемая мощность происходит во время нагрева воды, и составляет от 2 до 3,5 киловатт. Электропроводка во многих жилых микрорайонах, особенно ранних построек не были рассчитаны на такое количество энергопотребления.
А сегодня стиральная машина имеется почти в каждой квартире. Перегрузки электросетей, скачки напряжения и прочие неисправности сетей могут привести к пожару или поломке дорогостоящей детали стиральной машины. Для защиты бытовой техники, необходимо ответственно относиться к правильной установке и подключению прибора.
Дешевле заблаговременно ставить специальный защитный автомат, чем ремонтировать или покупать новую стиральную машину.
Нужно ли для стиральной машины отдельное УЗО?
Автомат призван защищать проводку и электрическую начинку бытового прибора. Стиральная машина автомат является крупным потребителем электроэнергии, который оказывает высокую нагрузку на проводку.
Ко всему прочему, этот электрический прибор работает во влажной среде, соответственно, находится в повышенной группе риска и требует дополнительной защиты.
Поэтому, опытные мастера рекомендуют ставить отдельное УЗО для стиральной машины, оно не только сохранит работоспособность прибора, но и защитит людей от электротравм, а имущества от пожара. (См также: Какой выбрать стабилизатор для стиральной машины автомат?)
Как работает УЗО и что такое дифавтомат?
Прежде чем начинать пользоваться дорогой бытовой техникой, необходимо решить, какой способ для ее защиты будет наиболее эффективным.
Стандартное устройство защитного отключения состоит из:
- пластикового корпуса;
- трансформатора тока;
- электромагнитного реле;
- расцепителя тока;
- механизма производящего самотестирование;
- в новых приборах дополнительно имеются электромагнитные отсечки.
При нормальном состоянии сети реле не срабатывает, но если на электропроводку оказывается повышенная нагрузка, установленный автомат принудительно обесточивает цепь, разрывая ее.
Такая ситуация может возникнуть, когда в сети произошел скачек напряжения, человек дотронулся до оголенного провода, на проводку попадет вода. В случае, когда срабатывает защитный автомат, нет необходимости производит его замену. В отличие от плавких предохранителей, это устройство предназначено для многократного использования.
Максимальную защиту стиральной машины обеспечит современное устройство — дифавтомат, которое совмещает в себе стандартное узо и автомат. Помимо того, что этот прибор обеспечивает весь спектр необходимых защит, он еще и экономит место в распределительном щитке.
Как выбрать автомат для стиральной машины?
Как выяснилось, обычное УЗО для стиральной машины не способно защитить от всех рисков. Лучше ставить дифавтомат – прибор, которому под силу эта задача. Какой прибор защиты поставить и как правильно его выбрать? Ведь это достаточно новое устройство на рынке электроприборов. Чтобы грамотно подобрать и поставить подходящий дифавтомат, необходимо знать и учитывать несколько обязательных характеристик:
- Мощность. Как и при покупке любого устройства защиты, дифавтомат подбирается в соответствии с мощностью сети (однофазные и трехфазные);
- Номинальное напряжение. Характеристика, показывающая диапазон рабочих напряжений сети. В однофазной сети оно – 220 В, в трехфазной – 380 В;
- Номинал автомата и особенности расцепителей. Для бытовых электрических сетей специалисты рекомендуют выбирать автомат с характеристикой, обозначающей латинскую букву «С». Что касается цифрового обозначения, то для розеточной сети, как правило, выбирают дифавтомат С16, реже С25;
- Особенности встроенного УЗО. Наиболее эффективный дифавтомат со встроенным УЗО для стиральной машины считается класса А. Упрощенный, класса АС, для такого потребителя не всегда оказывается подходящим.
- Дополнительная защита. Если дифавтомат не оснащен специальной защитой от обрыва нулевого проводника, то при выходе из строя одного из проводников, УЗО часто не срабатывает на утечку тока.
- Номинальная сила тока. Опытные специалисты советуют ставить защиту на 0,03 Ампер. Конечно, устройство, рассчитанное на 0,01 Ампер надежнее, но и ценовая категория его выше. Для бытовых сетей, по факту, такая защита не требуется.
Порядок подключения стиральной машины – пошаговая инструкция
Итого, порядок подключения стиральной машины должен быть следующий:
Шаг 1. Проложить 3-жильный кабель (с заземлением) от щитовой к месту установки стиральной машины.
Прокладываем 3-жильный кабель
Шаг 2. Установить совместимую розетку. Если монтаж производится в ванной, то розетка должна иметь класс защиты не ниже IP X4 или IP X5 в зависимости от расстояния до душевой, ванны, раковины.
Подключаем розетку
Шаг 3. Подключить УЗО (устанавливается в щитовой, а не возле розетки).
Подключаем УЗО
Шаг 4. Корректировка позиции стиральной машины. Для этого достаточно положить сверху строительный уровень и регулируя положение ножек выставить капсулу воздуха в нулевое положение. Не следует забывать и об изолирующем коврике.
Правильное расположение стиральной машины
Шаг 5. Тестовый запуск стиральной машины. Обязательно выполняется отжим и нагрев воды – это те функции, при которых получается самое высокое потребление электроэнергии. Если машинка новая, то перед первым запуском следует также снять транспортировочные болты (на задней стенке). Если этого не сделать, то при работе она будет чрезмерно вибрировать.
Тестовый запуск
Все эти рекомендации, кстати, производитель обязательно указывает в инструкции.
Те самые транспортировочные болты. Перед тестовым запуском их обязательно убирают
Нужно ли для стиральной машины отдельное УЗО?
Автомат призван защищать проводку и электрическую начинку бытового прибора. Стиральная машина автомат является крупным потребителем электроэнергии, который оказывает высокую нагрузку на проводку. Ко всему прочему, этот электрический прибор работает во влажной среде, соответственно, находится в повышенной группе риска и требует дополнительной защиты. Поэтому, опытные мастера рекомендуют ставить отдельное УЗО для стиральной машины, оно не только сохранит работоспособность прибора, но и защитит людей от электротравм, а имущества от пожара. (См также: Какой выбрать стабилизатор для стиральной машины автомат?)
Практические советы по установке дифавтоматов
Новые дома оборудованы розетками с заземлением и щитком с защитными устройствами. Остается выбрать розетку и выяснить, к какому именно автомату она подсоединена. Если там стоит УЗО, его нужно демонтировать и поставить дифавтомат.
В старых домах всё гораздо сложнее. Заземления нет, автоматической защиты тоже нет. Начинают с монтажа контура заземления. Возле дома или в подвале устанавливают три оцинкованные трубы. Их длина — от 50 см. Располагают трубы так, чтобы они были вершинами треугольника. Если не выходит, можно и на одной прямой. К одной трубе прикручивают с помощью болта провод — его тянут в квартиру, к щитку.
Евророзетку для стиралки подключают к дифавтомату, установленному в щитке специально для этой цели. Прибор подбирается с учетом тока, потребляемого техникой. Его определяют, исходя из номинальной мощности. Мощность, кВт, делят на напряжение, В. Потом добавляют 20 % — это будет средний ток. Берут вариант с током, равным расчетному значению или немного большим.
Режим отжима машины
Вы также можете найти латинские буквенные стандарты для определения класса отжима стирального агрегата. Если вы увидели обозначение A, то можете рассчитывать на то, что такая машина имеет большое количество оборотов, соответственно, способна качественно отжимать вещи после стирки и полоскания.
Также очень важно обратить внимание на наличие функции минимальных оборотов отжима. Так как, деликатные ткани быстро испортятся, если производить их отжим на большой скорости. Некоторые из них лучше вообще выжимать вручную, полностью отказавшись от отжима в стиральной машине
Некоторые из них лучше вообще выжимать вручную, полностью отказавшись от отжима в стиральной машине.
Деликатные ткани быстро испортятся, если производить их отжим на большой скорости
И все-таки, что лучше?
Подведем итоги сравнения двух типов закладывания белья. Неоспоримыми плюсами автоматов с фронтальной загрузкой является более низкая цена, огромный ассортимент, возможность наблюдения за процессом работы прибора, более вместительный барабан, возможность использования в качестве тумбочки. Минусами же данных моделей является то, что при загрузке белья необходимо присаживаться или наклоняться, а также нужно дополнительное место для открывания окна стиральной машины.
Плюсами устройств с вертикальным закладыванием вещей является их компактность, при достаточно большой вместительности, удобство в загрузке белья, возможность добавить одежду при стирке. Что касается минусов, то, как уже было сказано, такие агрегаты более дорогостоящие и нет возможности использовать их в качестве тумбочки. А также габариты всех стиральных приборов с загрузкой белья сверху одинаковы, поэтому подобрать под определенные размеры ее невозможно.
Выбираем тип устройства
Устанавливая дифавтомат, необходимо вспомнить, что их подразделяют на ряд типов, в зависимости от эксплуатационных возможностей:
- Тип АС. Устройство обеспечивает отключение для остаточных переменных токов, как внезапных, так и повышающихся. Является наиболее универсальным типом, который пригоден для всех бытовых устройств.
- Тип А. Обеспечивает отключение для всех типов переменного тока и пульсирующих постоянных токов, которые могут возникнуть в стиральной машине.
- Тип F. Устройство отключит всю технику, которая работает на переменном тока, причём с возможными пульсациями. Гарантирует также обнаружение высокочастотных неисправностей частотой до 1 кГц.
- Тип В. Такой дифавтомат обеспечивает отключение для остаточных переменных токов, пульсирующих и плавно изменяющихся постоянных токов и, независимо от того, проявляются ли они внезапно или с нарастанием.
- Тип В+. Необходим, если требуется обеспечить отключение для остаточных токов переменного тока, пульсирующих и плавных постоянных токов, нарастающих постоянно или возникающих внезапно. Это также гарантирует отсутствие нежелательных отключений и обнаружение высокочастотных неисправностей до 20 кГц.

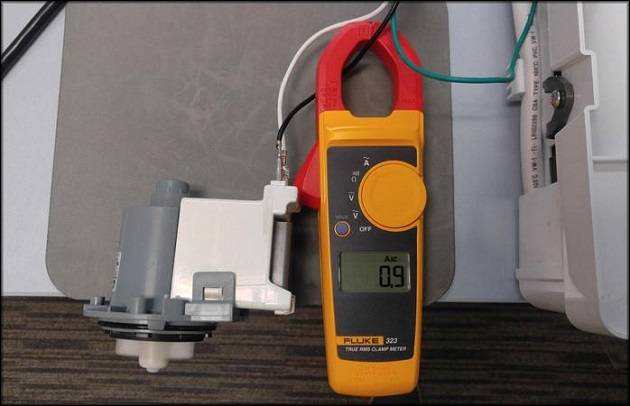

Какой же дифавтомат поставить на стиральную машину? Выбор должен проводиться с учётом экспериментально замеренных максимумов скачков мощности в цепи привода. Эти замеры должны выполняться квалифицированным электриком, с использованием современных и безопасных электроизмерительных инструментов , в частности, токоизмерительных клещей. Измерения обычно выполняют не менее трёх раз, при наиболее часто повторяющихся случаях отключения привода машины.
Наиболее часто рекомендуемыми типоразмерами дифавтоматов, устанавливаемых на стиральные машины, считаются устройства типов В или В+. Они учитывают самопроизвольную утечку и эффективны, если в приводах используются потребители, работающие на постоянном токе.
Последовательность срабатывания дифференциального автомата такова. При прохождении тока биметаллическая пластина нагревается и прерывает контакт между элементами цепи. В случае восстановления номинальных значений силы тока пластина охлаждается, и вновь включает цепь.
График постепенного нарастания тока: Z – зона минимума, В – зона оптимума; С – зона максимума
Кроме типа дифавтомата, во внимание принимаются также и ряд численных критериев:
- Фазность напряжения в доме (легко устанавливается по числу клемм на передней панели: три — для однофазной сети, четыре — для трёхфазной).
- Номинал по току. Дифавтоматы для бытовых потребителей относятся к классу С, а цифра после этой буквы соответствует предельному значению тока. Например, дифавтомат серии С25 подойдёт для энергопотребления не более 25 А, С 16 — не более 16 А и так далее. Данные показатели должны быть такими же, как и для уже имеющегося УЗО.
- Фактическое значение тока утечки. Для его определения достаточно при подключённой стиральной машине прикоснуться контактами тестера к любой металлической детали агрегата. Допустимые значения — 10…30 мА.
- Время срабатывания. Полезно при потере контакта с нулевым проводом, и не может быть выше 0.3 с.
Если все характеристики устройства, которые обязательно есть в паспорте, соответствуют фактическим условиям, то дифавтомат будет выбран верно.
К примеру, обычно мощность стиральной машины находится в пределах 2.5–3 кВт (это значение есть в паспорте), а затем по закону Ома вычисляется сила тока, она также будет в районе примерно от 9 до 16 Ампер, исходя из этого значения и подбирается ближайший по мощности автомат.
Монтажная схема установки двухполюсного дифавтомата для стиральной машины представлена на рисунке:
Надо ли ставить заземление?
Мало купить машинку для стирки, надо еще ее правильно подключить. Когда все трубы подсоединены, начинают электромонтажные работы. Правила установки:
- Запрещается использовать стиральный аппарат без заземления.
- Запрещается использовать удлинители. Также не рекомендуется применять специальный удлинитель с УЗО.
- В помещениях с высоким содержанием влаги должны устанавливаться розетки во влагозащитном корпусе.
- Подключают стиральный аппарат через защитное устройство.
Среди важных параметров автоматической защиты — ток утечки. Прибор реагирует именно на него. Если проводка новая, берите вариант на 10 мА. Чтобы произошел разрыв цепи, разница токов в фазе и нейтрали должна быть 10 мА или более. Если проводка старя, берут УЗО на 30 мА, чтобы не возникало ошибочных отключений.
Еще один нюанс, на который важно обращать внимание, выбирая автомат для подключения к стиралке — производитель. Есть два варианта:
- Дорогие и качественные — Legrand или АВВ.
- Бюджетные — ИЭК.
Это самые известные на рынке фирмы, выпускающие защитную автоматику. Китайские версии дешевле, но надежности, которую обеспечивают европейские приборы, они не дадут. Если неправильно подобрать мощность и электроток срабатывания, пробки будут выбиваться всякий раз при пуске машинки.
У современных стиралок корпус имеет потенциал, вдвое меньший потенциала сети — 110 В. Благодаря заземляющему проводу этот потенциал стекает к земле. Зачем так сделано? Дело в особенностях сетевых фильтров, подавляющих электропомехи, производимые стиралкой во время работы. Корпус аппарата соединяют с электросетью не напрямую, а через фильтры.
Заземление позволяет защитить человека от удара током, если произойдет повреждение изоляции. Если заземления нет, человек, прикасаясь к корпусу, ощущает покалывание, а иногда и более серьезные удары. Во влажном помещении стиралка без заземления может нанести серьезную электротравму — вплоть до летального исхода.
Устанавливая дифавтомат на стиральную машину, вы решаете сразу две проблемы — исключаете поломку техники из-за проблем в электросети и защищаете ее пользователей от поражения электрическим током.
Данное устройство предназначено для защиты человека и электротехники от случайного поражения током или утечки электрического тока.
Предлагаем ознакомиться Маленькие букашки в крупе
Также можно вместо УЗО установить дифференциальный автомат (дифавтомат). Общий принцип работы дифавтомата схож с устройством защитного отключения, но имеет несколько дополнительных функций: защита не только от утечки тока, но и от коротких замыканий и перегрузок в электросети. Также в его конструкции установлен автоматический выключатель.
Внешне оно выглядит как небольшая пластиковая коробочка с тумблером и несколькими отверстиями для подключения электропроводов. Но кажущаяся простота конструкции не имеет аналогов.
Принцип работы УЗО довольно прост. Устройство постоянно «сравнивает» ток идущий к электроприборам с током, идущим от них, и в случае появления разницы, автоматически отключает электросеть. Но в этой конструкции все же есть недостатки. Если во время поражения электричеством человека, ток не выходит из замкнутого контура (не заземляется), УЗО не срабатывает, поскольку «не видит» утечки напряжения.
Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

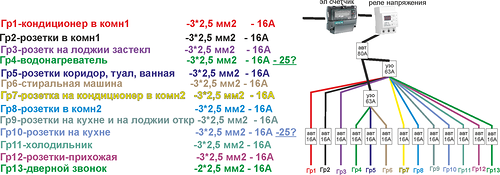

На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
- Рассчитываете сечение проводки для конкретного участка.
- Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Пример
Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.
| Сечение жил медных проводов | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки для однофазной сети 220 В | Номинальный ток защитного автомата | Предельный ток защитного автомата | Примерная нагрузка для однофазной цепи |
| 1,5 кв. мм | 19 А | 4,1 кВт | 10 А | 16 А | освещение и сигнализация |
| 2,5 кв. мм | 27 А | 5,9 кВт | 16 А | 25 А | розеточные группы и электрический теплый пол |
| 4 кв.мм | 38 А | 8,3 кВт | 25 А | 32 А | кондиционеры и водонагреватели |
| 6 кв.мм | 46 А | 10,1 кВт | 32 А | 40 А | электрические плиты и духовые шкафы |
| 10 кв. мм | 70 А | 15,4 кВт | 50 А | 63 А | вводные линии |
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
Формула для вычисления тока по суммарной мощности
После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников
Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
Почему выбивает систему защиты
Нередки случаи, когда после установки системы защиты она срабатывает при каждой попытке включения машинки. Эта проблема может вызываться как особенностями энергосистемы, так и неверным выбором оборудования и схемы его подключения.
- Малая нагрузочная способность сети вызывает резкие скачки напряжения при коммутациях мощного оборудования. Машинка, меняя режимы работы, вызывает срабатывание защиты. Чтобы устранить такую проблему, рекомендуется использовать стабилизатор напряжения.
- Элементы защитной системы неверно коммутированы. Самая распространенная ошибка пользователей — неправильное подключение фазы и нулевого провода.
- Сделан неверный выбор оборудования по мощности или другим параметрам сети. Например, номинал дифавтомата или УЗО не позволяет работу с машинкой.
- В кабеле подключения машины или линии проводки происходит замыкание из-за повреждения или нарушения параметров (истощения, растрескивания) изоляции. Токи утечки или режим КЗ приводит к срабатыванию защиты.
- Одно или несколько устройств комплекса защиты неработоспособны или действуют неверно.
- В инженерных цепях стиралки возникают нештатные режимы работы. Например, превышение потребления тока из-за неисправностей нагревателя, ошибок управляющего блока электроники, замыкание обмоток двигателя.
Самой опасной ситуацией, которая часто игнорируется потребителями, является физическое превышение показателей тока утечки номиналу УЗО. Защита срабатывает совершенно правильно. Но владельца это не устраивает.
Вместо того, чтобы устранить проблему в виде намокания токоведущих частей с поврежденной изоляцией, пользователь устанавливает УЗО с большим номиналом срабатывания или совсем убирает узел контроля. Делать этого не стоит ни в коем случае. Если происходит срабатывание защиты, нужно тщательно анализировать причины и устранять проблемные места.
На сколько ампер должна быть рассчитана защитная автоматика? Специалисты отмечают такую закономерность: при установке прибора на 16 А, УЗО для стиралки, поставленное за ним, должно быть рассчитано на больший ток, например 25 А. Обеспечить защиту можно двумя путями:
- поставить УЗО и автомат;
- поставить дифавтомат — это оптимальный вариант.
