Заливка фундамента — пошаговая инструкция по проведению строительных работ

Сведения о грунте и находящихся рядом постройках

Начинать что-то делать без предварительной подготовки попросту неразумно. Начало всех начал в строительстве – это составление проектной документации; а делать проект дома и фундамента, в свою очередь, можно только основываясь на результатах геологической экспертизы участка, которая выявит индивидуальные особенности грунта и будет учитывать рельеф.

Ландшафтное проектирование поможет выбрать максимально удобное расположение дома, вспомогательных построек, дорожек и беседок. Современные технологии позволяют увидеть будущий дом во всех ракурсах.

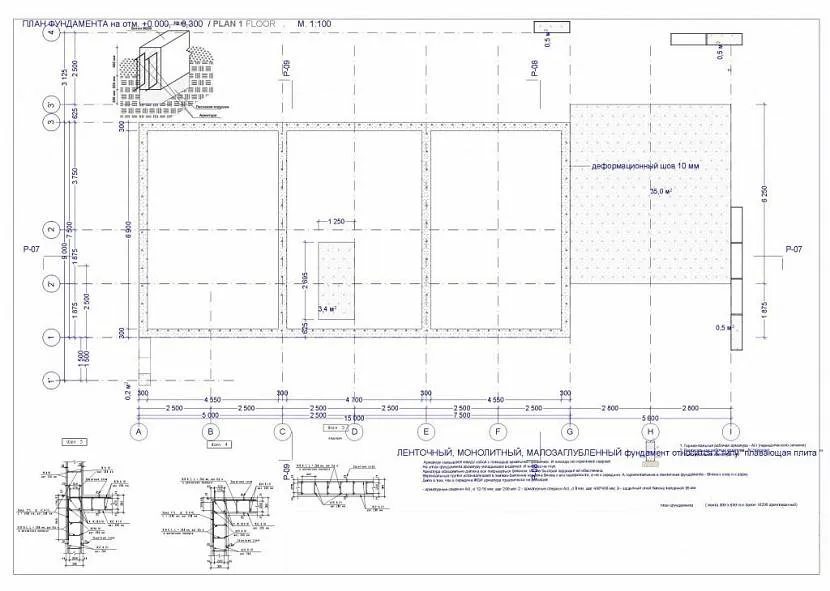

Линейные размеры основания это только часть проекта фундамента Источник moifundament.ru

Технология заливки. Пошаговая инструкция

При бетонировании желательно участие 3 рабочих. Это повысит оперативность и качество выполнения. Заливку производить непрерывно, сразу на всю конструкцию.

Свайный

Сваи заливаются в следующей последовательности:

1. Установитьпространственный арматурный каркас в скважину. Для него достаточно 3-4 стержня класса А500, диаметром 6-8 мм, скрепленные через каждые 500мм поперечными хомутами. Вертикальные стержни должны выходит из сваи так, чтобы их можно было загнуть на 600-700 мм в арматурный каркас ростверка;
2. Подать бетон в скважину. Заливать слоями 400-600 мм и утрамбовывать каждый слой вибраторами, прежде чем укладывать новый слой.
3. После того, как бетон наберет необходимую прочность (спустя 28 дней), устраивается ростверк:
4. Между оголовками свай и под внутренними стенами засыпать песок и утрамбовать;
5. Поверх песка насыпать щебень до уровня верха свай;
6. Положить слой рубероида;
7. Соорудитьопалубку;
8. В неё установить арматурный каркас, который связать с выпусками из свай поперечными хомутами. Размер каркаса должен быть меньше размера ростверка на 30 мм с каждой стороны;
9. Направить желоб бетононасоса в опалубку, начиная с угла;
10. Распределить равномерно бетонную смесь лопатой. Получившийся слой должен быть толщиной 200-400 мм. То есть если ростверк высотой 300 мм, можно залить его одним слоем;
11. Утрамбовать глубинным вибратором или уплотнить штыковой лопатой;
12. Подравнять бетон в нужных местах;
13. Покрыть бетон пленкой.

Сваи после заливкидолжны находиться на одном уровне. Допустимое отклонение всех свай ±50мм.

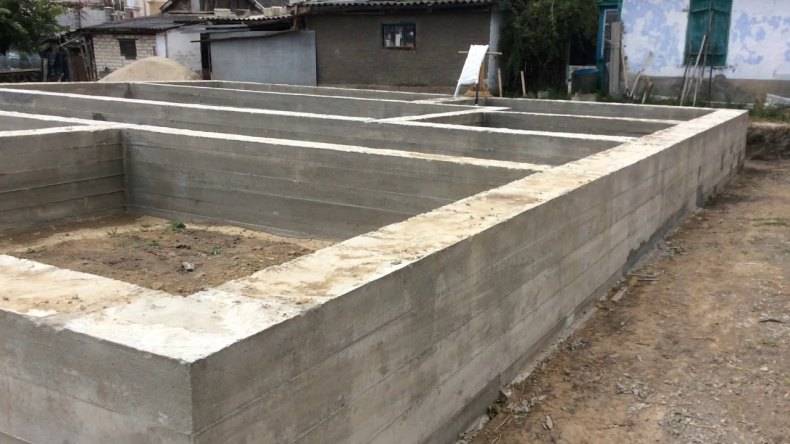

Ленточный

Ленточный тип является наиболее распространённой конструкцией фундаментов мелкого заложения.

Технология не будет отличаться от устройства ростверка:

1. Установить в опалубку арматурный каркас. Продольные стержни которого должны быть из арматуры А500 диаметром 12-14 мм, поперечные – 8-10 мм;
2. Направить желоб бетононасоса в опалубку, начиная с угла;
3. Распределить равномерно бетонную смесь лопатой. Получившийся слой должен быть толщиной 200-400 мм;
4. Утрамбовать глубинным вибратором или уплотнить штыковой лопатой;
5. Повторить пункты 2,3,4 до тех пор, пока конструкция не будет полностью залита;
6. Подравнять бетон в нужных местах;
7. Покрыть бетон пленкой.

Под старый дом

Бывает, старые деревянные дома начинают проседать, крениться. Это прямое следствие того, что фундамент разрушается. Для предотвращения дальнейшего разрушения необходимо старый фундамент заменить на новый.

Перед началом ремонтных работ, дом обязательно освободить от мебели, оборудования, а также печки.Вдобавок разобрать деревянный пол.

Последовательность замены следующая:

1. Поднять дом:
2. Определить самый просевший угол дома;
3. Выкопать ямку. Затемположить толстую подложку под опору домкрата;
4. Под поднимаемое место прикрепить пластину. Это предотвратит вдавливание домкрата в брус дома;
5. Теперь приподнимать дом, качая домкрат, для начала не более 50 мм. На самом деле в итоге дом приподнимется не более чем на 15 мм;
6. Поставить деревянные брусочки;
7. Перейти на следующий угол дома, и не торопясь повторить пункты 2, 3, 4, 5;
8. Вернуться к первому углу, снова проделать те же действия, приподнимая домкаждый раз не более 50 мм, подобным образом дойти до требуемой высоты подъема. Весь процесс займет несколько дней;
9. Теперь поставить постоянные опоры из бруса 150*150 мм, оперев их на кирпичные столбики;
10. Выкопать траншею вдоль стен дома;
11. Разобрать старый фундамент;
12. Устроить песчаную подушку, толщиной 150 мм;
13. Соорудить опалубку;
14. Установить арматурный каркас;
15. Залить бетон, начиная с угла и выполняя послойно с уплотнением;
16. По истечении 28 дней, сверху бетонной конструкции положить 2 слоя толя;
17. Опустить потихоньку дом.

Итак, выполнить своими руками фундамент возможно. Главное, соблюдать технологию, а также дать бетону набрать требуемую прочность, прежде чем продолжать строительство. Это позволит создать прочный фундамент, который не будет напоминать о себе долгие годы.

Методы порционной доливки

Застройщики интересуются, как порционно распределять бетонный состав, поэтапно подавая смесь и формируя фундамент частями?

Строительные нормы и правила допускают выполнять поэтапную заливку фундаментов. До выполнения работ по любому из понравившихся вариантов обязательно разработайте объемный эскиз основания и обозначьте зоны, где будет поэтапно подаваться бетон. Рассмотрим три возможных варианта:

• Путем горизонтальной заливки слоев. При этом вся глубина условно разделяется на несколько уровней. Предварительно составив схему с разрезом фундамента, выполнив разбивку по слоям, можно после каждого этапа порционной заливки отмечать заполненный уровень и время работы. Это упростит ориентацию, позволит правильно рассчитать интервал времени между этапами работ.
• Методом вертикального заполнения отдельных частей фундамента, разделенных металлическими перегородками, которые демонтируют после затвердевания и продолжают выполнять заливку.
• Диагональным формированием бетонного массива способом секционного заполнения фундамента. Обязательно соблюдение угла наклона подаваемого бетонного состава – 45 градусов. Указанный метод трудоемкий и реализуется опытными специалистами для сложных объектов. В частном домостроении он нецелесообразен.

Составление проекта

В зависимости от архитектурного решения, то есть, изначально запланированного здания, определяется вес дома, включая вес фундамента, снеговую, ветровую и полезную нагрузки. Тип фундамента, в нашем случае ленточный, может быть заглубленный и малозаглубленный.

Следующим этапом будет определение параметров самого фундамента, а именно:

1. Ширина фундамента.
2. Высота заглубленной части.
3. Высота надземной части.
4. Требуется ли дренаж.

Чтобы определить ширину фундамента, необходимо вес дома поделить на площадь опоры фундамента, и полученное значение должно оказаться меньше расчетного сопротивление грунта на 20%.

Для увеличения площади опоры фундамента, делается уширение(пятка), которая распределяет нагрузку по большей площади.

Более подробно про это мы расписали в нашей предыдущей статье – как рассчитать вес дома.

Заливка бетоном

Очень важно, чтобы фундамент был монолитным, и чтобы достичь такого состояния, необходимо залить бетон в траншею за один раз. Вручную, бетономешалкой, этого вряд ли удастся достичь, потому лучше заказать доставку готового бетона в миксерах

1. Время между подачами бетоновозов не должно превышать два часа.
2. Заливку лучше осуществлять послойно, растаскивая бетон по всему периметру.
3. Для получения более пластичной(жидкой) бетонной смеси, попросите добавить в миксер пластификатор.
4. Лишняя вода в бетоне понижает марочную прочность, увеличивает количество усадочных трещин и повышает количество пор в бетоне, делая его менее влагоустойчивым. Избегайте лишней воды в процессе замеса.
5. Во время заливки нужно пользоваться глубинным вибратором, который уплотняет бетон и выгоняет воздух.
6. Старайтесь максимально выровнять плоскость фундаментной ленты.
7. В течении недели нужно проливать поверхность фундамента водой, это позволит избежать усадочных трещин и поможет бетону набрать марочную прочность. Также рекомендуем накрывать ленту пленкой.

Фундамент готов. Осталось выполнить вертикальную и горизонтальную гидроизоляцию, а также утепленную отмостку, которая уменьшает глубину промерзания и отводит лишнюю воду от фундамента.

О том, сколько времени фундамент должен выстояться, мы написали отдельную статью, где рассматриваются варианты отстаивания от 10 дней, до полугода.

Особенности заливки столбчатого фундамента

Столбчатый фундамент часто путают со свайным, но на самом деле это две совершенно разные технологии. Если сваи обязательно вкручиваются ниже глубины промерзания грунта, то столбчатый представляет собой яму, глубиной около 50-70 см, дно которой засыпано песком, а сверху заливается бетон, вперемешку с какими-нибудь камнями.

Столбчатый фундамент не требует дополнительных работ по гидроизоляции, но, как и свайный, исключает возможность обустройства погреба или подвала. Так как закладывается на небольшую глубину, то преимущественно используется на песчаных почвах и супесях, равнодушных к пучению и естественному движению грунта.

Для заливки столбчатого фундамента используются бетонные блоки, скрепленные между собой арматурой и залитые готовой бетонной смесью. Для формирования бетонных блоков подойдет любой материал:

• кирпич;
• камни;
• базальт;
• булыжники;
• готовые железобетонные блоки.

Столбчатый фундамент – неглубокое бюджетное основание для хозпостроек Источник stopdacha.ru Столбы устанавливаются во всех углах, а также в местах пересечения стен и точках с повышенной нагрузкой на расстоянии не более 2 метра друг от друга. При этом формируется опалубка, устанавливаются столбы и стягиваются между собой армирующим материалом. Вся конструкция заливается смесью бетона.

Сооружение фундамента: пошаговая инструкция

При устройстве ленточного фундамента своими руками вам придется освоить несколько профессий: землекопа, бетонщика, арматурщика и пр. Но сначала поработайте снабженцем.

Заранее приготовьте:

• доску толщиной 20 мм, оструганную с одной стороны (для сооружения опалубки)
• арматурную сталь периодического профиля диаметром 10-14 мм;
• проволоку для вязки армирующего каркаса;
• песок и щебень (или гравий) для устройства подушки.

Бетон необходимой марки лучше заказать готовый. Если же вы приняли решение выполнить полный цикл строительства ленточного фундамента своими руками, запаситесь цементом, песком и гравием для приготовления бетонного раствора (как сделать расчет бетона на фундамент).

Заготовив все необходимое, приступаем к строительству ленточного фундамента.

Пошаговая инструкция будет служить вам «путеводителем»:

1. В соответствии с выполненной ранее разметкой роем траншею шириной 1,5 метра и глубиной до 2,5 метра. Вручную эту работу можно выполнить штыковой лопатой. Если условия позволяют, то лучше привлечь небольшой экскаватор.
2. На дно подготовленной траншеи насыпается слой песка и плотно утрамбовывается. Чтобы процесс уплотнения протекал быстрее и качественнее, песчаный слой обильно проливают водой. Сверху насыпают 20-сантиметровый слой щебня или гравия и тоже тщательно трамбуют. Затем подушку заливают цементным раствором толщиной в 10 см, и оставляют в покое на 10 дней (о том, как правильно залить фундамент под дом).
3. Перерыв можно использовать для изготовления элементов опалубки. Подготовленные щиты по прошествии указанного срока устанавливают в рабочее положение. Смонтированную опалубку изнутри выстилают гидроизоляционным материалом (устройство опалубки для фундамента своими руками).
4. Внутри опалубки монтируется армирующий каркас, собранный предварительно на земле в отдельные секции (какой расход арматуры на 1 м3 бетона фундамента). Каждая из них состоит из верхнего и нижнего поясов, скрепленных друг с другом вертикальными арматурными стержнями меньшего диаметра. Соединение элементов каркаса производится методом вязки при помощи стальной проволоки. Сварку в данном случае не применяют.
5. После установки арматуры в полость опалубки заливается бетон.

Заливку лучше всего производить в один прием. Но такое в частном строительстве редко удается, в основном в этом случае заливают фундамент за несколько заходов.

Такое допускается, но делать это надо таким образом, чтобы швы между отдельными слоями бетона располагались горизонтально.

  Оптимальная глубина заложения ленточного фундамента

Опалубка снимается через 7-10 суток, и готовый монолит подвергается гидроизоляции. Его поверхности обмазывают битумной мастикой, а затем к им приклеивается рубероид или другой рулонный гидроизолятор.

Завершается процесс земляными работами. На этом этапе необходимо произвести обратную засыпку пазух строительным песком средней крупности. Его засыпают послойно, трамбуя и проливая водой. Не забудьте при этом контролировать состояние гидроизоляции: ее можно случайно повредить.

Подготовка участка

Технология производства плитного фундамента предполагает предварительную подготовку участка. На этом этапе необходимо провести ряд работ:

Предварительная разметка
Особое внимание уделяется геометрии фундамента, правильной выдержке его углов.
Выборка грунта

Производится по заранее выполненной разметке
Важно выдержать необходимую глубину, которая зависит от толщины фундаментной плиты. Для фундамента с ребрами жесткости дополнительно понадобятся отдельные траншеи

Их глубина – больше основания плиты.
Подсыпка грунта. Технология зависит от вида фундамента. При основании с ребрами жесткости сначала проводится засыпка траншей, укладка гидроизоляции. После проводят подсыпку грунта. При классическом варианте подсыпка грунта проводится сразу по всей площади.

Подготовка участка под фундамент

Устройство подвала

В зависимости от проекта площадь подвала может быть как равна площади дома, так и меньше его. Выбрать один из этих вариантов нужно ещё при проектировании, так как технология строительства будет отличаться.

Схематический “разрез” дома с подвалом.

Если подвал меньше основания дома, нет необходимости в выемке грунта целиком – достаточно траншей под ленточный фундамент. Если же основание и подвал равны по площади, то необходима выемка всего грунта на требуемую глубину. В этом случае необходима компенсация давления, которое оказывают внешние грунтовые слои на созданную пустоту. Поэтому здесь необходим ленточный фундамент большой толщины с максимально крепкой арматурой. Возможно, придется армировать и бетонировать не только стены, но и пол в подвале. Необходима будет также усиленная вентиляция и гидроизоляция.

Подготовительные работы

Этап подготовительных работ занимает важное место в процессе строительства дома. Прежде всего, необходимо очистить участок от строительного мусора, спилить лишние деревья и выкорчевать пни, убрать сухую траву

Предварительное зонирование участка позволит в процессе эксплуатации эффективно использовать каждый уголок. Нивелирование прилегающей территории лучше всего выполнить до начала строительных работ и заложения фундамента. Это не только придаст участку привлекательный вид, но значительно облегчит выполнение строительных работ на всех этапах. Рельеф местности с большими перепадами требует ступенчатого выравнивания территории.

Далее определяют точное место расположения дома и выполняют разметку фундамента. Для этого по всем углам будущего строения устанавливают колышки. Если дом стандартной прямоугольной формы, в результате должна получиться фигура с идеально равными углами в 90°. Если угол не выдержан, необходимо добиться этого результата, передвигая ограничительный шнур в ту или иную сторону.

Вдоль будущих стен, на одинаковом расстоянии друг от друга, также устанавливают колышки и натягивают между ними веревку или шнур. Диагонали, проведенные между углами строения, должны точно равняться друг другу.

Пример проверки углов в разметке – если диагонали равны, значит все углы 90° Источник homeframe.ru

При выполнении разметки под ленточный фундамент необходимо отступить от стен дома на расстояние, равное ширине фундамента. Чаще всего этот показатель составляет не более 20 см.

Копать траншею можно либо руками, либо с использованием специализированной техники. Ее формируют минимум на 20 см ниже точки промерзания земли, характерной для данной местности в зимний период. Копать траншею необходимо четко придерживаясь разметки и формируя плоское дно.

Повреждения фундамента и их причины

Чтобы определить, как подлить фундамент к старому фундаменту, необходимо выяснить причины повреждения, вот основные из них:

• подмывание грунтовыми водами: в этом месте фундамент даст трещину и начнет проседать;
• нарушение технологии строительства, этот пункт можно разделить на несколько подпунктов: а) несоблюдение пропорций изготовления бетона; б) “экономия” на арматуре; в) неверный выбор глубины фундамента;
• некачественная штукатурка: в микротрещины попадает влага, замерзающая зимой, в результате может разрушиться часть фундамента;
• стальные сваи подвержены коррозии, кроме того, возможна неправильная их установка, что приводит к проседанию.

Если обобщить, то можно сказать, что главным “врагом” фундамента является излишняя влага, как стекающая сверху, так и грунтовая. Вывод следующий: чтобы не допустить разрушения основания дома, нужен хороший дренаж участка и защита от осадков.

Технология армирования

В качестве арматуры для монолитной плиты используют стальные пруты диаметром от 8 до 16 мм

В качестве арматуры для монолитной плиты используют стальные пруты диаметром от 8 до 16 мм. И тем большим должно быть сечение арматуры, чем большей будет предполагаемая нагрузка на фундамент. Кроме того, от этого же параметра зависит и шаг расположения стальных прутьев в армирующей сетке. Как правило, его делают на расстоянии 30-40 см, но если нагрузка будет высокой, то можно сократить расстояние между прутьями.

Из прутьев методом вязки сооружают две горизонтально расположенные сетки.

• Готовая нижняя сетка должна располагаться от песчано-гравиевой подушки на расстоянии не менее 5 см. Касаться сыпучих арматура не должна ни в коем случае. В качестве опор могут быть использованы подставки или любые блоки.
• Верхняя сетка соединяется с продольными прутьями также при помощи вязки. Диаметр продольных прутьев может составлять 6-8 мм.
• После того как арматура полностью собрана, можно приступать к заливке бетона с соблюдением уровня. Для качественной усадки раствора и вывода всех пузырьков воздуха нужно использовать глубинный вибратор.
• После высыхания раствора нужно дополнительно гидроизолировать верхнюю часть плиты.

Фундамент, возведенный таким образом, является надёжным и крепким основанием под застройку.

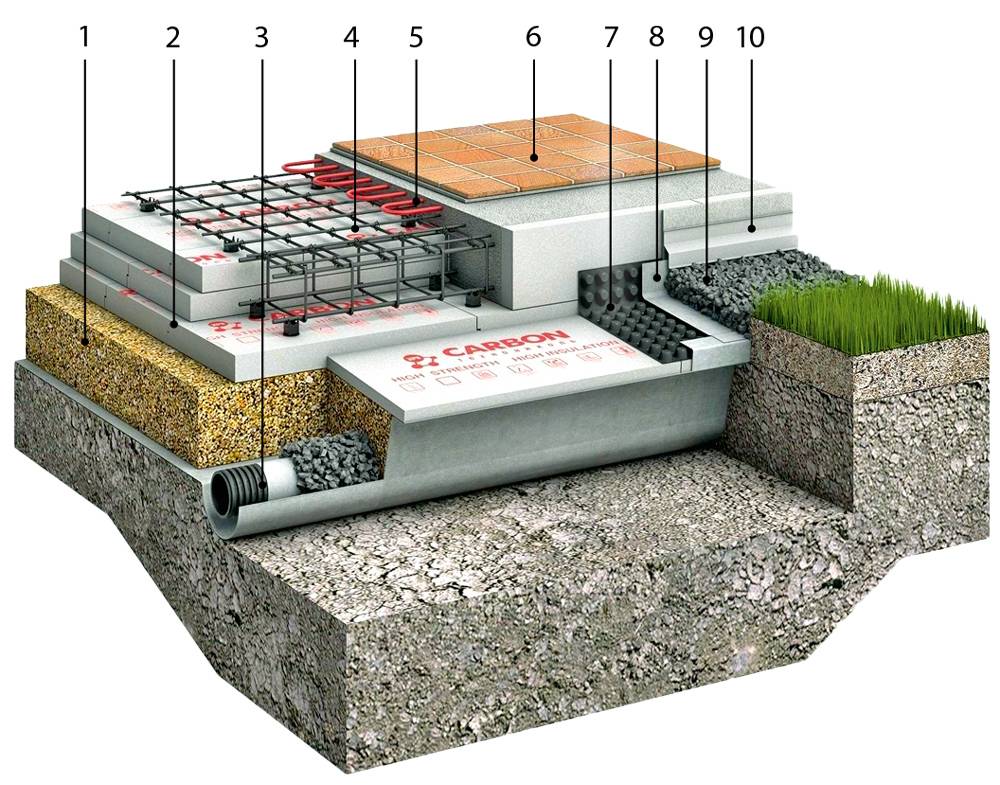

Наружное утепление

Технология утепления ленточного фундамента снаружи в условиях нашего климата требует строгого соблюдения всех тонкостей процесса.

Утеплитель для фундамента должен слабо поглощать влагу и иметь хорошую механическую прочность. Среди современных материалов особо следует выделить пенополистирол.

Существует несколько вариантов работы с утеплителем:

• листы пенополистирола используют в качестве несъемной опалубки еще на этапе обустройства фундамента;
• утепляют фундамент, закрепляя листы после возведения основания.

До монтажа утеплителя поверхность фундамента обязательно покрывают слоем гидроизоляции. Затем закрепляют пенополистирол от самой нижней части основания, до уровня пола.

Промежутки между листами задувают монтажной пеной и покрывают всю его поверхность слоем гидроизоляции. Снаружи пенополистирол желательно закрыть отделочными панелями, которые послужат защитой материала от воздействия солнечных лучей.

После выполнения всех несложных операций технологии строительства ленточного фундамента можно получить недорогое и качественное основание для любого строения, которое прослужит долгие годы.

Видео о технологии изготовления ленточного фундамента

Укладка контура

Подробно рассмотрев все сильные и слабые стороны ленточного фундамента, каждый проектировщик без сомнений и колебаний примет решение о том, насколько оправданным будет монтаж несущего контура для реализации конкретного девелоперского или инфраструктурного замысла.

• Нельзя упускать из внимания тот факт, что такой тип основания считается вовсе не дешевым.
• Именно по этой причине при постройке палаточных городков, торговых павильонов и прочих легких конструкций применяют практически незаглубленные модицификации ленты или же вообще отказываются от нее в пользу более доступных по стоимости фундаментов.

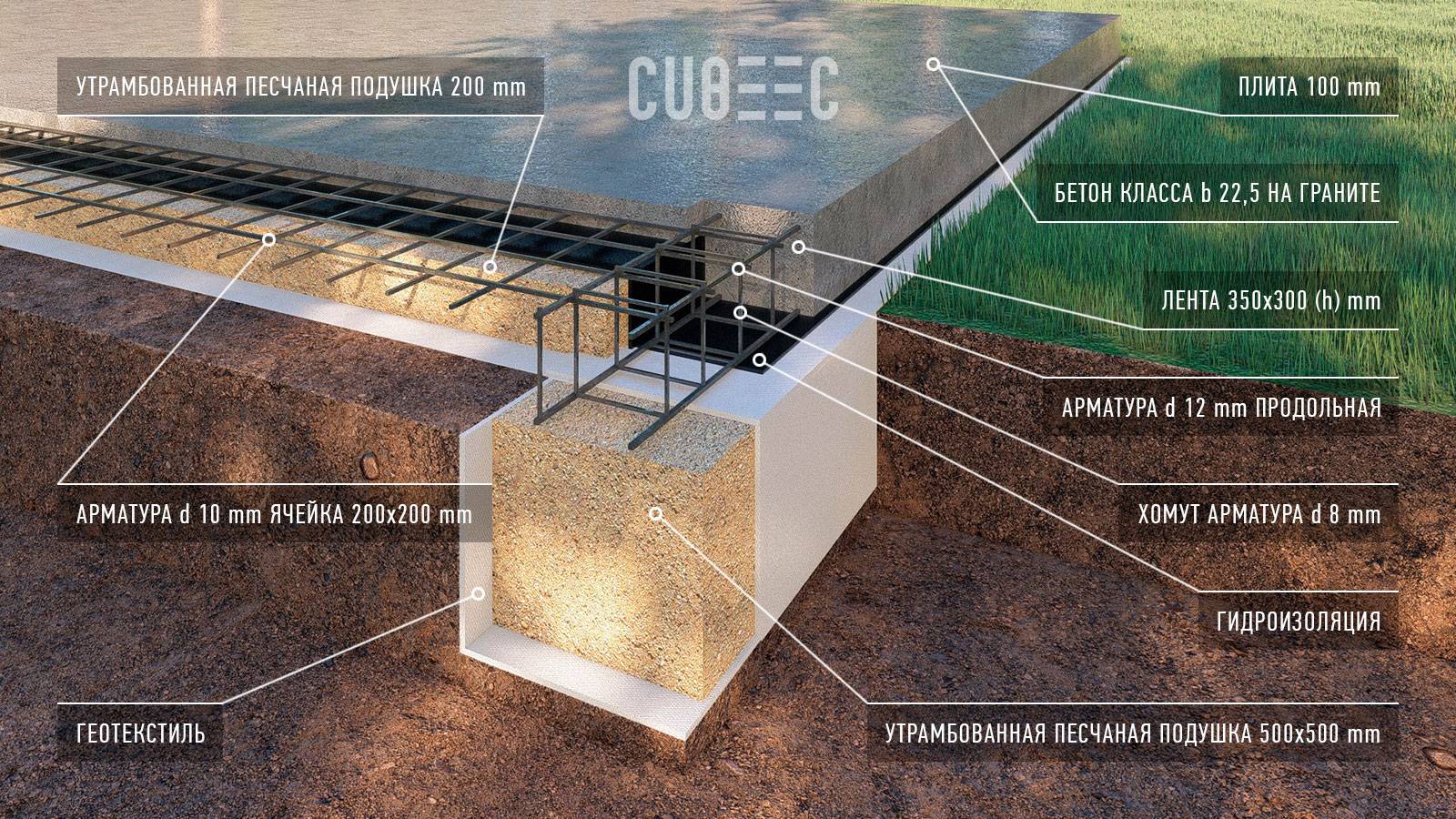

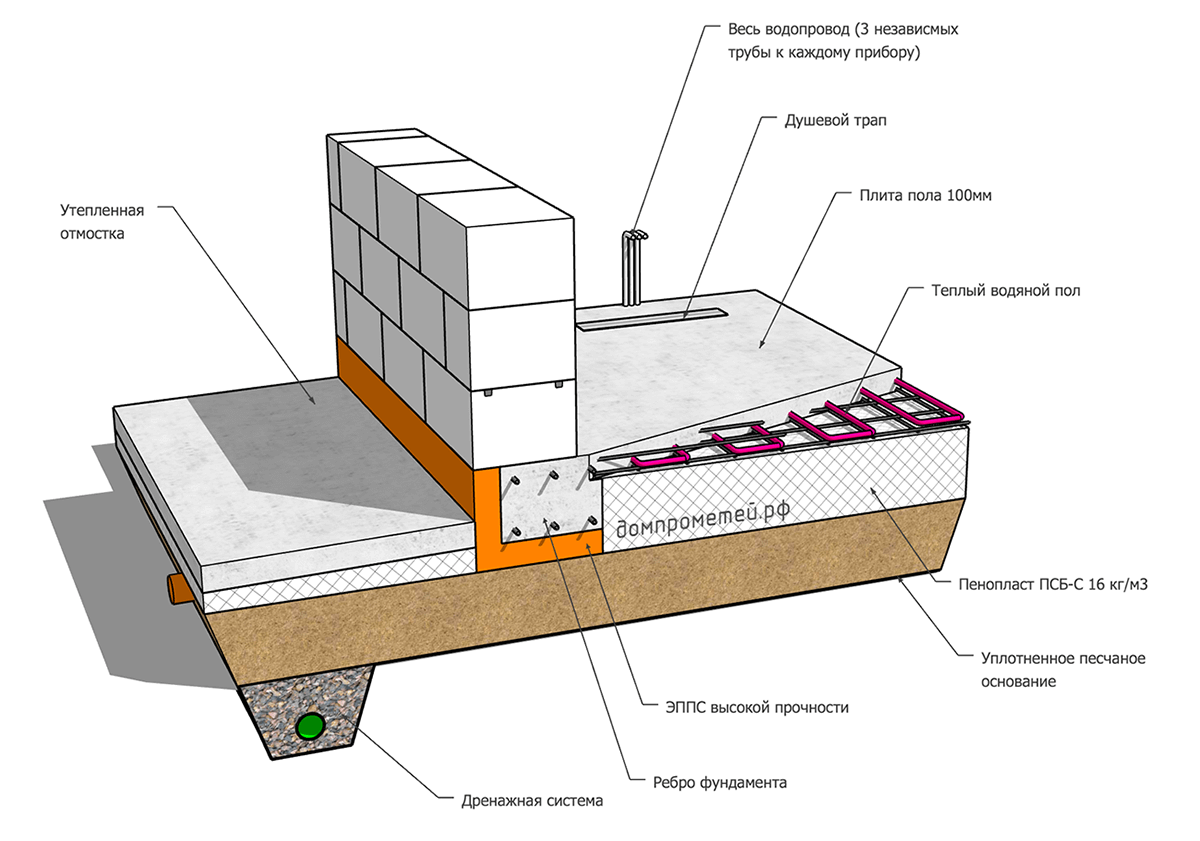

Особенности заливки плитного фундамента

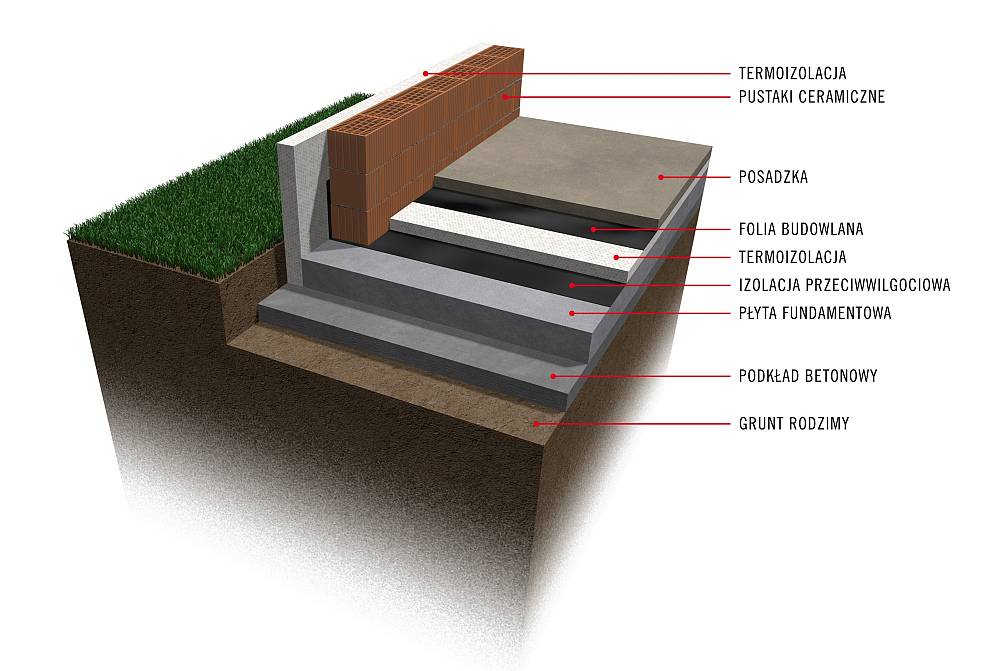

Плитный фундамент чаще всего используют при строительстве кирпичных, каркасных и каменных загородных домов. При этом плита располагается не только под несущими стенами дома, но и под всем строением и требует формирования идеально ровной поверхности.

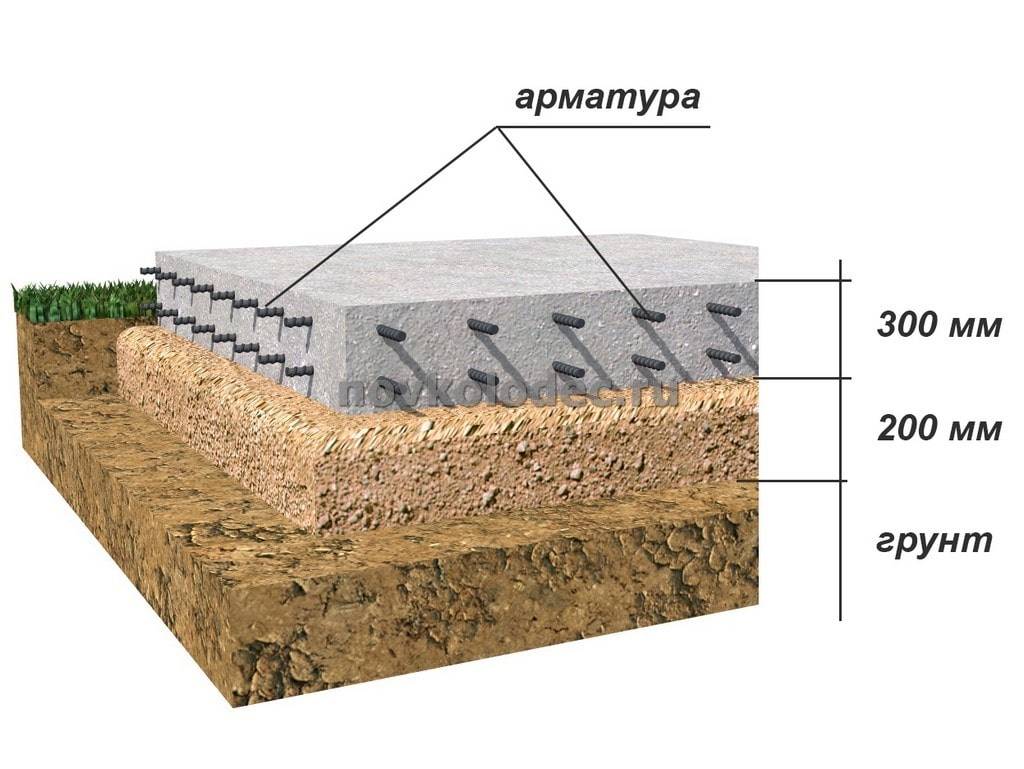

Для заливки плитного фундамента засыпается песчаная подушка высотой до 30 см, укладываются железобетонные плиты, формируется армирующий каркас и выполняется бетонная стяжка.

Он является самым дорогостоящим, однако в полной мере обеспечивает прочность и надежность основания в период эксплуатации объекта.

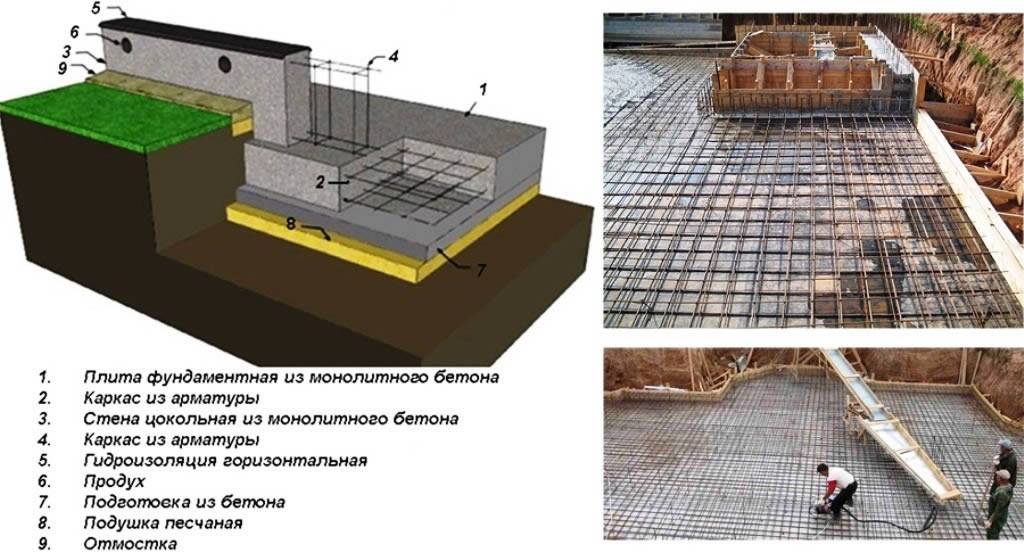

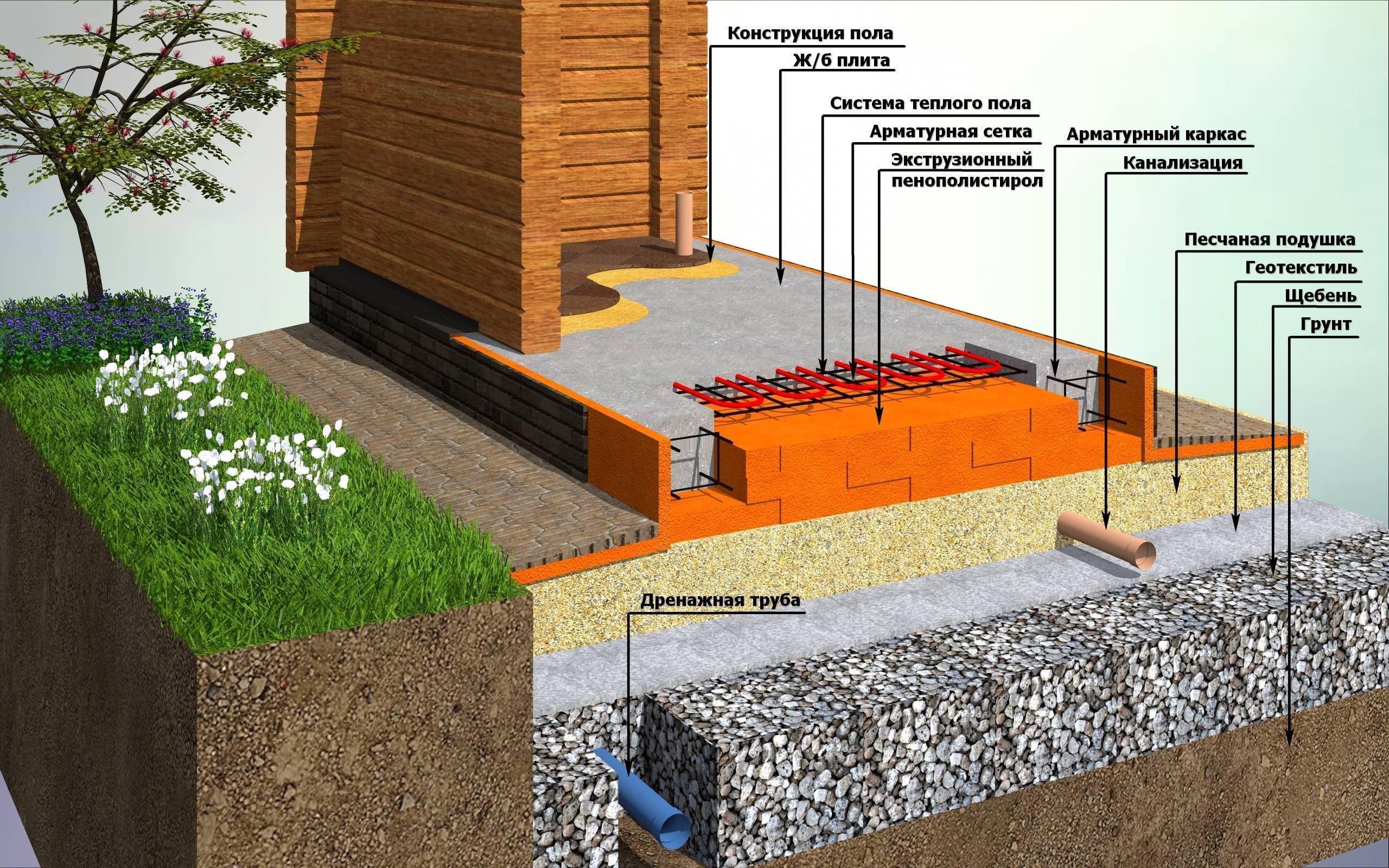

Плитный фундамент имеет достаточно сложную структуру Источник profundamenti.ru

Методы экономии фундамента дома

Одним из волнующих вопросов при возведении дома — как залить фундамент под дом дешево и качественно. Есть несколько способов хоть немного сэкономить:

• Копка грунта и заливка фундамента под дом бетонной смесью являются самым дорогостоящим этапом при строительстве загородного дома. Выполнить всю работу самостоятельно или доверить ее профессионалам – каждый решает сам.
• Формирование мелкозаглубленного фундамента позволит сэкономить значительное количество средств. Однако он подходит лишь для строительства малоэтажных домов из легких материалов. Во всех других случаях используют фундамент глубокого заложения, возведенный ниже точки промерзания земли.
• Сборка опалубки выполняется из досок, которые впоследствии можно использовать в качестве чернового пола ил для других работ, в которых внешний вид материала будет на второстепенном плане.

Установка опалубки

Схема обустройства опалубки фундамента ленточного типа

• простейшую деревянную опалубку изготавливают из обрезной сосновой доски толщиной не менее 40 мм;
• устанавливают опалубку с таким расчетом, чтобы обрез фундамента под дом (его верхняя часть) выступал над нулевой отметкой (уровнем грунта) на 100 мм;
• опалубочные щиты собирают на земле;
• затем устанавливают их в траншею;
• закрепляют к вбитым в грунт стойкам.

Для изготовления опалубки своими руками можно использовать также специальную влагостойкую фанеру. Такой материал обойдется несколько дороже, чем сосновый погонаж, но он обеспечивает более высокое качество фундаментных работ. Из-за практически полного отсутствия щелей и зазоров между частями опалубки, вода из раствора не просачивается в грунт, поэтому бетон будет сохнуть более равномерно.

На плотных глинистых и суглинистых грунтах можно проводить заливку без опалубки. Но такой способ устройства фундамента годится только под традиционный каменный дом, имеющий достаточно большой вес. В чем выгода устройства фундамента без опалубки? Существенно снижаются временные затраты на работы. Кроме того, экономится часть денег, предназначенная на покупку пиломатериалов для устройства опалубки. С другой стороны, при таком методе заливки, расход бетона увеличивается на 10-15% по сравнению с нормативным.

Инструменты для производства работ

Как подлить фундамент к старому фундаменту и какие инструменты понадобятся для выполнения этой работы, разберемся детальнее. Для начала нужно определиться, будет ли бетон приготовлен самостоятельно или заказан. В первом случае нужно иметь бетономешалку, ее можно взять напрокат.

Для поднятия деревянного дома необходимы механические или гидравлические домкраты, их количество зависит от объема работ. Нужно учитывать, что поднимать строение придется на углах и в местах соединения стен. Хорошо подходят для данной цели железнодорожные домкраты, применяемые для поднятия рельс, они могут поднимать вес практически от самой земли.

Для засверливания отверстий в старом фундаменте понадобится перфоратор и сверло с победитовой напайкой, диаметр должен соответствовать диаметру анкерных болтов или арматуры. Для перфоратора также нужна специальная бита для удаления вышедшего из строя кирпича и бетона.

Выбор типа фундамента

Все фундаменты делятся на два типа: мелкого и глубокого заложения. Глубина первого около 0,5 метра с учетом песчаной подушки, второй заглубляется ниже точки промерзания грунта в данной местности.

Для каждого конкретного здания нужно использовать подходящую основу, тогда не будет возникать вопрос, как подлить к старому фундаменту новый.

Для небольших сооружений, постоянных и временных, вполне подойдет столбчатый фундамент. Расход материалов для него не очень большой, это, можно сказать, вариант “эконом”.

Домик площадью 60-80 м2 можно установить на сваи, по скорости возведения это самый быстрый способ: всего за три дня основание будет готово. Недостатком этого метода можно считать его достаточно высокую стоимость и необходимость привлечения специалистов, ведь вкрутить самому сваи в землю затруднительно.

Самый распространенный фундамент – ленточный, он применяется в подавляющем большинстве построек. Эта основа отлично подходит практически под любой тип здания.

Плитный – наиболее затратный вид фундамента, поэтому в индивидуальном строительстве используется не очень часто.

Также могут быть скомбинированы между собой все вышеуказанные виды оснований.
