Типы помещений
Место для ее обустройства выбирается заранее, еще на стадии планирования здания. Котельной называют комнату, в которой находятся приборы теплоснабжения. Весь этот комплекс обеспечивает здание горячей водой и теплом.

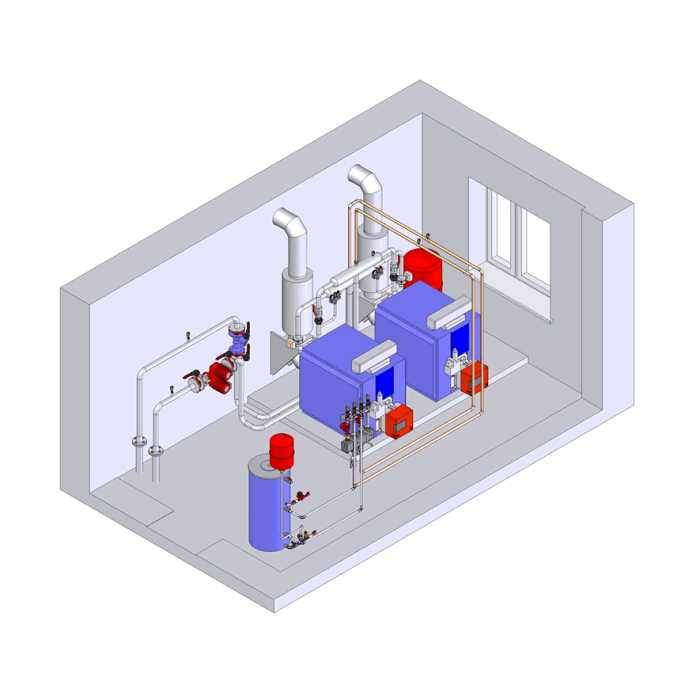

Монтаж котлов и вспомогательного котельного оборудования можно произвести как в здании, так и в пристройке к нему. Способ расстановки приборов выбирается исходя из потребностей и финансовых возможностей домовладельцев. В котельной устанавливается агрегат, являющийся одновременно и теплогенератором.
Параметры помещения, обустройство дымохода и вентиляции, а также правильный монтаж котельного и вспомогательного оборудования определяется выбором котла.
По месту расположения котельные распределяются на:
- Отдельно стоящие;
- Встроенные;
- Пристроенные.
В первом случае соединение с домом осуществляется с помощью инженерных систем. Этот вариант расположения считается самым правильным. Он позволяет устанавливать агрегат любого типа. При этом жильцам дома он мешать не будет.
Плюсом пристроенных котельных является близость к главному зданию, что облегчает обслуживание котельного оборудования. Но чаще всего помещение находится внутри здания и его располагают таким образом, чтобы по максимуму упростить прокладку коммуникаций теплоснабжения. В таком случае необходимо произвести дополнительную работу по шумоизоляции.
При любом размещении монтаж котельного оборудования должен производится с соблюдением всех норм СНиП и правил безопасности. Поэтому лучше всего доверить эти работы специалистам, чтобы избежать нежелательных последствий в виде штрафных санкций за неправильную установку или, что намного хуже, возникновение аварийных ситуаций и пожара в доме.
В настоящее время производство всех видов котлов и котельного оборудования налажено во многих странах мира. Отечественный рынок предлагает чрезвычайно большой выбор котельных установок, как российских, так и зарубежных производителей. Тут на первое место выходит вопрос касающийся правильного расчета мощности отопительных аппаратов и того, какое оборудование для обустраиваемых котельных будет наиболее эффективным. Только тщательный подбор всех элементов отопительной системы позволит организовать стабильную и бесперебойную ее работу.
Большую роль играет и выбранная схема котельной установки. Естественно, что главным звеном в ней является котел. Специалисты не рекомендуют устанавливать дешевые аппараты, так как у них довольно часто прогорает топка, что приводит к дополнительным тратам, вызванным ее заменой. Качественный котел хоть и стоит дороже, но и служит не менее 20 лет. Не стоит экономить и на сепараторе воздуха, индикаторах, приводах, вентилях и других элементах. Чтобы система отопления работала эффективно, безопасно и экономично нужно выбирать надежное и качественное оборудование. Не совсем логично экономить на собственном комфорте.
Особенности отделки котельной

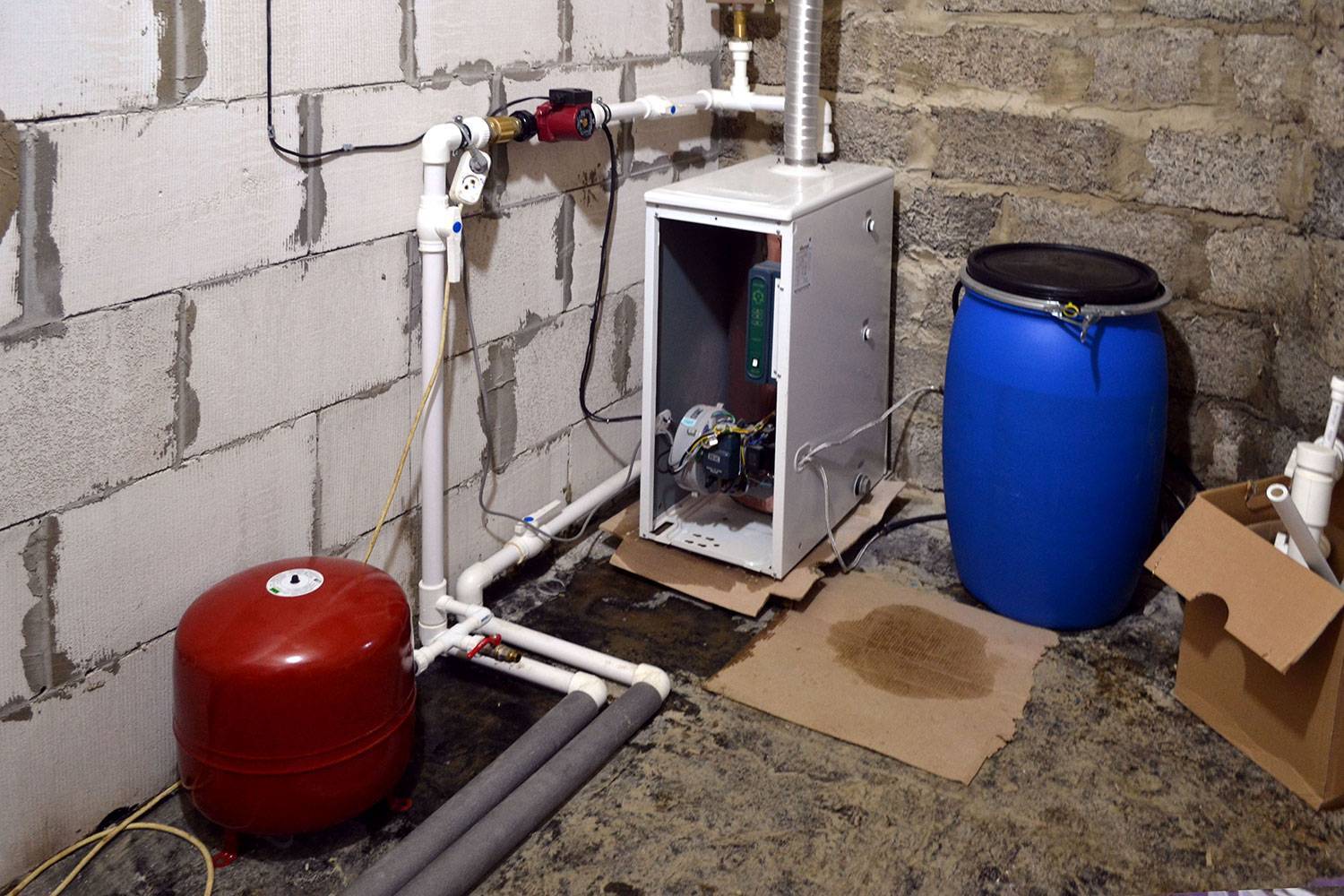

Котельная в загородном доме располагается в цоколе или отдельном помещении с выходом на улицу. Последний вариант предпочтительнее. Выделенная комната практичнее и безопаснее. В случае возгорания, огонь не распространится на жилые этажи и подсобки, что позволит вам беспрепятственно покинуть дом.
Заранее определитесь, где будет расположен дымоход, диаметр выходных отверстий и трубных подводок. Обязательно прочитайте инструкцию котла. В технических требованиях подробно описываются условия эксплуатации, место монтажа и другие нюансы.
Также профессионалы рекомендуют подумать, достаточно ли приобретённых устройств, или понадобятся дополнительные расходы. Финансовый вопрос актуален, особенно для новоиспечённых хозяев. Лишние траты могут выбить из графика, и долгожданное новоселье опять придётся отложить. Чтобы это не случилось, контролируйте процесс.
Минимум раз в день встречайтесь с мастером и спрашивайте, что сделано сейчас, и определяйте планы на завтра. Отлично, когда вы сотрудничаете с профильной компанией. Так у вас гораздо больше шансов получить желаемое. Конечно, придётся что-то корректировать. Это нормальный рабочий процесс. Обращайтесь в фирмы, которые действуют на рынке не менее 5 лет, и не забывайте проверять подрядчиков.
Экономия на капитальных затратах при строительстве теплотрассы
За счёт высокой температуры теплоносителя котлы, работающие на перегретой воде, позволяют использовать для строительства теплотрасс трубы меньшего диаметра: например, при установке Vitomax HW М62С/М72С мощностью 2 900 кВт с давлением 6 бар вместо трубы DN = 150 на подачу и обратку, как в системах с температурным режимом 95/70 °С, можно применять DN = 100.
И себестоимость трубы DN = 100, и стоимость её прокладки ниже по сравнению с DN = 150. Разница в цене может доходить до 38 % за погонный метр в пользу DN = 100. Что касается непосредственно прокладки трассы, то при бесканальном способе экономия на погонном метре составит до 20 %, а при канальной — от 9 до 11,7 %.
«Высокотемпературные котлы, например Vitomax HW с подачей 135 °С и обраткой 95 °С, помогают экономить не только на трубопроводах. Использование перегретой воды в системе отопления позволяет применять сетевые насосы меньшей производительности, которые, соответственно, дешевле более мощных. Кроме того, они ощутимо экономят электроэнергию в процессе эксплуатации», — отмечает Алексей Туленинов, руководитель группы инженерно-технической поддержки Viessmann.
КСТАТИ Уменьшение диаметра трубопровода положительно сказывается и на снижении тепловых потерь (при передаче тепла на большие расстояния) — они сокращаются на 2–3 %, что при нормативном показателе 13–18 % является весьма существенной цифрой.
Основные критерии выбора котла
Кроме характеристики по расходу топлива, имеется ряд критериев, влияющих на экономические параметры котла. Это касается срока службы, КПД устройства, материалов и прочее.
Материал
Параметр экономичности газовых котлов отопления имеет прямую зависимость от срока их службы. Самые длительные по эксплуатационному сроку и надежности считаются газовые агрегаты с теплообменником, изготовленным из чугуна. Эти котлы рассчитаны срок службы до 50 лет. Но, недостатком данного материала является его хрупкость, следовательно, необходимо быть очень осторожным при его перемещении. Только при аккуратной и бережной эксплуатации можно добиться длительности работы
Помимо требуемой осторожности, также важно избегать температурных перепадов, например, нельзя, чтобы на поверхность нагретого теплообменника попала холодная вода, поскольку это может привести к образованию трещин
Напольные агрегаты, в которых контуры выполнены из стали не являются такими капризными, как из чугуна. Но, при этом они более подвержены коррозии, следовательно, срок их службы меньше.
Наличие комплектующих
Важным параметром, влияющим на срок эксплуатации, является доступность в продаже запасных элементов, а так их качества. Рекомендуют при приобретении агрегата выяснить, насколько легко можно найти необходимые комплектующие. Поэтому, логично, что к более известным и популярным маркам проще подобрать нужные детали.
Производители
Насчет страны производителя, то считаются наиболее долговечными устройства, немецкого, итальянского и словацкого производства. Аналогичное оборудование, произведенное отечественными фирмами, зачастую, обладает меньшим сроком действия, хотя у них лучшая приспособленность к эксплуатационным условиям в России и плюс ко всему, они ниже по стоимости.
Плановые проверки
Есть пользователи газовых котлов, которые в качестве экономии не обращаются в сервисное обслуживание, или же нерегулярно проводят плановые проверки. Однако, это большая ошибка, поскольку во время эксплуатации котла могут происходить различные ситуации, например, смещение фокуса горелки. Это приведет к появлению нагара, а после могут возникнуть небольшие неисправности. Если же их в свое время не заметить и не исправить, то это может привести к увеличению расхода газа и снижению производительности котла. Это хороший пример, что на плановых проверках экономить не стоит.
КПД агрегата
Важный показатель, на котором нужно акцентировать внимание во время подбора экономичных газовых котлов для частного дома — коэффициент полезного действия. Например, для напольных газовых устройств КПД = 85-90%
Меньшие показатели присущи более дешевым агрегатам, в которых оборудована одноступенчатая или двухступенчатая горелка
Например, для напольных газовых устройств КПД = 85-90%. Меньшие показатели присущи более дешевым агрегатам, в которых оборудована одноступенчатая или двухступенчатая горелка.
Более эффективными считаются котлы, с плавно меняющейся мощностью. Тепло, образовавшееся при сжигании топлива, начинает производить нагрев теплообменника с теплоносителем. После остаточное тепло через дымоход попадает в атмосферу.
Количество тепла, которое теряется, можно вычислить с помощью замера температуры дымового газа. Экономичным считается устройство, у которого нагрев дыма происходит до 100-150°C. Если же температура более 200°C, то устройство не обладает высокими экономическими показателями.
Газовым агрегатом для жилья с самыми высокими экономическими параметрами считают конденсационный котел, у которого имеется особая технология по отбору тепла из образовавшегося конденсата. Конденсационные котлы имеют КПД более 100%.
Учитывая различные критерии, непосредственно оказывающие влияние на экономические показатели газовых агрегатов, можно выделить ряд моделей, обладающих необходимым экономическим качеством.
Экономия на эксплуатации — без текущих и капитальных ремонтов
Разумеется, для любого жилого комплекса — только построенного или уже существующего — надёжность работы отопительной системы стоит на первом месте, а экономия — на втором. Однако это вполне совместимые характеристики для современных отопительных решений. То есть оборудование является надёжным и одновременно экономным.
Конструктивные особенности, лежащие в основе котла, материалы, из которых он изготовлен, и режим работы теплогенератора предопределяют данные качества. В Vitomax HW водоохлаждаемое устье горелки (опция) позволяет эксплуатировать оборудование без текущих и капитальных ремонтов на протяжении всего срока службы. При условии соблюдения водно-химического режима и при регулярном проведении СТО.
Долгую и стабильную эксплуатацию отопительного оборудования обеспечивает высококачественная котловая сталь, а 100 мм теплоизоляции — минимальные потери на излучение. Высокотемпературные системы отопления на основе Vitomax HW имеют высокую гидравлическую стабильность и быстро реагируют на изменение нагрузки, гарантируя более качественное регулирование температуры отопления и ГВС на тепловых пунктах — без перетопов и перерасхода энергоносителя.
КСТАТИ При выборе котла для обеспечения теплом строящегося жилого комплекса или модернизации котельной, помимо КПД (должен составлять 90–95 %), отдельное внимание стоит уделить эмиссии вредных веществ, которую даёт оборудование. Теплогенераторы с большим объёмом камеры сгорания и низким аэродинамическим сопротивлением обеспечивают минимальный уровень выбросов окислов азота в атмосферу
Как экономить газ при отоплении дома, дополнительные методы
Однако какую современную систему отопления не установи, пользоваться ею всегда будут люди. Поэтому при прочих равных условиях расход газа у разных хозяев отличается довольно значительно. Существует много сопутствующих хитростей, которые помогут добиться желаемой экономии:
- Утепление внешних стен дома, чердака и подвала.
- Установка новых энергоэффективных окон и дверей или тщательная герметизация старых.
- Применение энергоотражающих экранов из алюминиевой фольги между стеной помещения и отопительной батареей, что позволяет возвращать часть тепла назад в комнату.
- Проведение термоизоляции мостиков холода.
- Шторы не должны закрывать работающие радиаторы, это крадет тепло.
- Изоляция котла и бойлера, а также отходящих от них труб, если оборудование расположено в неотапливаемом помещении.
- Теплообменник газового котла следует очищать не реже одного раза в год. Скапливающаяся там грязь и пыль заставляет агрегат потреблять больше энергоносителя.
- Горелка в неработающей газовой колонке не должна находиться в активном состоянии. Цена вопроса – 1 кубометр газа в день.
Что будет если неправильно подобрана мощность котла
В тех случаях, когда ошибка совершена, и выбор котлоагрегата выполнен не правильно, нужно понимать, как правильно выйти из этой ситуации.
На самом деле имеется 2 варианта неправильного расчета тепловой мощности отопительного агрегата.
Первый — тепловая производительность агрегата по отношению к общей отапливаемой площади дома выбрана очень маленькой, для того, чтобы быть способной возместить тепловые потери объекта, и второй — это когда отопительный агрегат приобретен с существенным запасом.
В первом варианте, даже когда устройство работает на полную нагрузку , температура в комнатах остается недопустимо низкой и не поднимается. Аварийной ситуации здесь не возникает, единственный негатив — холод в доме.
Для того, чтобы разрешить данную проблему нужно все же рассчитать необходимую размер теплопроизводительности агрегата и только тогда можно будет выбрать правильное решение.
Если дефицит по мощности не большой, возможно его компенсирует дополнительное утепление внешних стен в доме с заменой оконных блоков.
Если этого будет недостаточно, то придется купить новый аппарат, как основной для отопления, а первый оставить для подогрева горячей воды и “дежурного отопления”, при плюсовых температурах наружного воздуха или отсутствия жильцов в доме. Таким образом можно получить очень эффективно работающую систему отопления.
Намного ужаснее ситуация, когда расчет отопительного устройства выполнен с чрезмерным запасом по тепловой мощности. Прежде всего это будет являться причиной постоянного высокого и некомфортного температурного режим в помещения, даже когда горелка будет работать на самой низкой нагрузке , все в доме будет нестерпимо жарко.
Если устройство имеет автоматический принцип регулирования, то начнется процесс тактования котла, когда горелка будет постоянно включаться\выключаться. Но наиболее опасное явление, возникающее при переизбытке мощности — это то, что устройство станет вырабатывать в разы больше тепловой энергии, чем необходимо отопительной системе и вода в агрегате будет закипать, в процессе чего образуется пар большого объема и разрывной силы, способный привести к взрыву агрегата.
Как выбрать экономичный газовый котел
Выбирайте современные конденсационные котлы с закрытой камерой сгорания. Это мощное и безопасное оборудование с КПД свыше 95%, которое быстро обогреет дом и приведет к снижению потребления газа в частном доме;
Модели с закрытой камерой сгорания выбирайте для установки в отдельной котельной, в доме они будут слишком шуметь
При монтаже устройств с открытой камерой обязательно обеспечьте необходимые меры безопасности;
Чем больше ходов для продуктов сгорания топлива предусмотрено в конструкции, тем эффективнее и экономичнее котел;
Обратите внимание на материал изготовления. Котлы выпускают из меди, стали и чугуна
Последние материалы наиболее прочные и надежные;
Частный дом для загородного проживания и большие коттеджи отапливайте напольным котлом. Для дачи, бани или гаража используйте настенные модели.
Экономия газа при отоплении, основные способы уменьшить расход топлива
Начинать энергосбережение нужно с самого начала – с приобретения и установки современного отопительного котла.
- Необходимая мощность котла рассчитывается, исходя из такого правила: на 10 кв.м. отапливаемой площади 1 кВт тепловой энергии, при этом высота потолков при таком расчете берется не выше 3 метров. Так, дом площадью 200 кв.м. может отопить котел мощностью не менее 20 кВт. После проведения необходимых вычислений, приобретается отопительный агрегат с небольшим допуском в сторону увеличения и делается разводка труб. Наиболее выгодной системой распределения носителя тепла считается коллекторная.
- Такая система дает возможность регулировать температуру в каждой комнате в зависимости от частоты ее использования жильцами. Это можно делать вручную, а можно установить терморегуляторы, которые будут регулировать теплоту воды в радиаторах.
- Автоматизация отопительного прибора. На рынке есть много разных видов автоматики, от самых простых до очень дорогих. Например, одна из новинок – это терморегуляторы с датчиками наружной температуры воздуха. При повышении температуры воздуха «за бортом» автоматика начинает подавать в горелки меньшее количество топлива, а это уже реальная экономия газа при отоплении частного дома.
- По утверждениям многих специалистов более выгодным видом подачи теплоносителя является система «теплый пол». При ее установке теплый воздух более равномерно распределяется по всему зданию. При этом вода подается в трубы в полу с температурой 65 градусов, а в радиаторы отопления – 95 градусов. Правда, регулировать температуру в разных комнатах становится сложнее.
- Обеспечение горячей водой для хозяйственных нужд лучше всего организовать при помощи газового проточного водонагревателя (колонки) или двухконтурного котла. Следует учесть, что в двухконтурном котле одна горелка, поэтому когда она греет воду для ванной, то отопление в это время не работает.
2 Vaillant ecoTEC plus VU INT IV 306/5-5
«Вайлант» ‒ один из лучших европейских производителей высокотехнологичных продуктов для отопления и охлаждения жилых зданий. В его ассортименте множество надежных и качественных моделей котлов, к которым относится и настенный агрегат последнего поколения ecoTEC plus VU INT IV. Пользователи отзываются о нем исключительно в положительном ключе, отмечая, что установка котла в их домах привела, по меньшей мере, к 20%-ной экономии на эксплуатационных расходах. Особенно удачной они считают компоновку системы отопления с данным котлом и теплыми полами – именно в таком варианте она окупается максимально быстро.
Один из факторов экономичной работы котла – использование модуляционной горелки. Ее внедрение в конструкцию обеспечивает плавную регулировку мощности работы в широком диапазоне от 16 до 100% в зависимости от потребности в тепле. В результате того, что частота циклов включения и выключения сводится к минимуму, обеспечивается более длительный безремонтный и общий срок службы агрегата. Единственный его недостаток – высокая стоимость.
Установка конденсационного котла
Добиться экономии по сравнению с обычным котлом в 10-15% расхода потребляемого газа можно ещё одним способом. Установите конденсационный котёл. Котлы получили такое название из-за того, что система использует кинетику воды, выделяемой вместе с паром.
Технология основывается на законах физики. После сгорания газа выделяется углекислый газ и молекулы воды. Жидкость, испаряясь, вырабатывает тепло. Конденсация полученного пара позволяет возвращать тепловую энергию, передавая её теплоносителю. Для пара в конденсационной установке предусмотрен специальный отсек. Он выполняет роль теплообменника.
Экономичность технологии является причиной того, что конденсационные котлы используют в Европе 70% жителей. Кроме высоких показателей экономичности, они обладают и другими достоинствами:
- компактный размер и небольшой вес;
- возможность точной модуляции необходимых температур;
- низкая температура отработанных газов;
- низкий уровень шума во время работы котла;
- малое количество вредных выбросов.
КПД конденсационного оборудования более 100%. Главным недостатком таких установок является очень высокая цена. Она в среднем на 50-80% выше цены обычного котла. Стоимость зависит от мощности установки, количества контуров, которыми она оборудована. В учёт принимается и материал теплообменника, количество режимов работы. Может быть, что высокотехнологичное оборудование не окупится в первый год его использования.
Требования к домам
Разрешается устанавливать такие котельные на перекрытиях зданий кроме зданий по взрывопожарной опасности с категориями А и Б. Размещение их прямо на потолочном перекрытии не разрешается. Предельная допустимая тепловая мощность ККг для домов — 3.0 МВт и для промышленных объектов — 5.0 МВт.
Имеется несколько запретов, при установке крышных источников тепла:
- Высота котельной вместе с объектом не может превосходить 26.5 м, что равняется 9-этажному типовому дому.
- Габариты топочной не должна быть больше плана дома.
- Не допускается увеличивать ширину стен, и выполнять переоснащение крыши для снижения нагрузки на базовые несущие конструкции.
Ввод в эксплуатацию-основные требования
Согласно правилам стандартной технической эксплуатации, ввод котельной в эксплуатацию разделяется на два основных мероприятия:
- Изготовление проектных документов и их согласование.
- Осуществление положенных технических и монтажных операций.
При обустройстве котельной проводятся работы, направленные на обеспечение шумоизоляции и полное соответствие ППБ. После этого подбирается персонал. Сотрудники проходят соответствующие курсы, после они получают лицензию.
Обязательно заключается двусторонний договор с жильцами дома на обслуживание установленной котельной. Составление проектной документации и официальных согласований проводится подрядчиком, построившим здание, или уполномоченным представителем управляющей компании.
Требования к котельной в частном доме в зависимости от типа котла
Каждое топливо имеет свои особенности, и то, что относительно безопасно в одной ситуации, может стать причиной катастрофы в другой. Это нужно понимать и нормально относиться к тому, что каждый вид котельного оборудования добавляет в список основных требований к котельной как минимум пять дополнительных пунктов. Рассмотрим подробнее наиболее часто используемые котлы отопления.
Газовая котельная в частном доме
Можно сказать, что это самая требовательная к изготовлению котельная – здесь важно буквально все. Во-первых, это объем помещения – при минимальной высоте перекрытий в 2,5м ее объем не должен составлять менее 15м³
Здесь даже имеются ограничения по площади пола, который не должен быть менее 6м²
Все это связано с возможными утечками газа и проветриванием помещения. Во-вторых, окно – его площадь должна быть не менее 0,5м². В-третьих, ширина двери не менее 800мм. В- четвертых, дымоход с дополнительным каналом для чистки, поднятый над коньком крыши не менее чем на 0,5м. В-пятых, наличие канализации для сбора конденсата – соответственно потребуется устанавливать сборники для этого конденсата на вентиляции и дымоходе. В общем, много здесь всего, и еще прибавьте требования к установке и обвязке самих котлов. Да и еще – газовые службы требуют установку в котельной специального устройства под названием газосигнализатор
Здесь даже имеются ограничения по площади пола, который не должен быть менее 6м². Все это связано с возможными утечками газа и проветриванием помещения. Во-вторых, окно – его площадь должна быть не менее 0,5м². В-третьих, ширина двери не менее 800мм. В- четвертых, дымоход с дополнительным каналом для чистки, поднятый над коньком крыши не менее чем на 0,5м. В-пятых, наличие канализации для сбора конденсата – соответственно потребуется устанавливать сборники для этого конденсата на вентиляции и дымоходе. В общем, много здесь всего, и еще прибавьте требования к установке и обвязке самих котлов. Да и еще – газовые службы требуют установку в котельной специального устройства под названием газосигнализатор.
Электрокотельные. Электричество – это самый безопасный вид топлива, использующийся для обогрева дома. Он настолько безопасный, что для оборудования такой котельной разрешается даже не строить отдельное помещение. Топочную можно расположить прямиком в доме, поскольку не будет никаких выхлопов и каких-либо других вредных выбросов. Единственное, что здесь требуется, это грамотно изготовить проводку – заземление электрокотлов должно быть обязательно. Твердотопливные котельные. Не менее требовательны, чем газовые топочные. Во-первых, это ничем не ограниченный доступ к котлу. Во-вторых, наличие стального пола хотя бы вокруг котла, на расстоянии до 1м с каждой стороны. В-третьих, на каждый киловатт мощности котла потребуется окно площадью 0,08м². В-четвертых, размеры котельной в частном доме – ее площадь не должна быть меньше 8м². Естественно, дымоход с равным сечением по всей его длине и специальными отверстиями для чистки. Кроме того, если котлы планируете топить углем, то вся электрическая проводка должна быть герметичной, потому что угольная пыль при определенной концентрации взрывается.
Дизельные котельные. Здесь вообще все без проблем – для обустройства таких котельных даже не требуются разрешительные документы. По сути, дизельную котельную вполне можно устроить в подвале частного дома.
В принципе, из основных требований это все – конечно же, имеются и некоторые другие детали, которые обусловлены индивидуальными факторами. Их обычно указывают в проектной или разрешительной документации, и игнорировать их никак нельзя – в случае их несоблюдения ваша топочная не пройдет стадию сдачи в эксплуатацию. Здесь главное понимать, что все эти требования возникают не на пустом месте и обусловлены, прежде всего, безопасностью.
Экономьте, не отапливая все помещения одинаково
Не все комнаты и объемы дома нуждаются в поддержании одной и той же температуры. Например, кладовые, спортивные залы, гаражные помещения, мастерские могут иметь слегка пониженную температуру, а детские, душевые или ванные комнаты — повышенную.
Для поддержания нужной температуры в конкретном помещении нужно установить регуляторы на каждый радиатор отопления. Принцип их работы простой — они изменяют рабочее сечение трубы у обогревателя и уменьшают или увеличивают скорость циркуляции теплоносителя. Достаточно установить требуемое значение температуры на регуляторе. Эта мера оптимизирует общий расход газа на нагрев воды в котле.
Использование иных экономичных источников
Экономия газового снабжения в отоплении возможна и при подключении альтернативных способов обогрева. К таким относятся:
- теплые полы в комнатах, ванных и душевых помещениях, которые позволяют добиться более эффективной отдачи энергии от теплоносителя;
- использование фундамента на основе утепленной шведской плиты. Способ эффективен для небольших, одноэтажных построек;
- тепловые насосы. Установка их в настоящее время недешева, однако они быстро приносят экономический эффект. Принцип работы базируется на использовании тепла земных недр;
- солнечное отопление, позволяет сэкономить до 20% расходов даже в зимнее время. Эффективность этого способа зависит от количества солнечных дней в году.
