Стабилизатор напряжения для телевизора: виды, особенности

Выбор по точности и диапазону

Во время первоначальных ежедневных замеров напряжения, должен был быть установлен приблизительный диапазон отклонения от стандартных показателей. Он по-разному влияет на работу различных приборов, поэтому стоит выбрать стабилизатор, который будет учитывать тщательность, или точность, стабилизации, чтобы удовлетворить их потребности в питании:

• высокочувствительные аппараты показывают сбой при незначительном перепаде (например, начинают мигать лампочки, выключается микроволновка) – они требуют точности стабилизации от 3 % и меньше.
• среднестатистическим бытовым приборам хватит точности стабилизации в 5-7 %

Рейтинг надежности: 3 лучших

Стабилизатор — устройство не из дешевых. Поэтому перед покупкой хочется выбрать модель, которая прослужит не год и не пять. Ниже приведены самые надежные устройства, которые имеются на рынке.

Энергия Hybrid СНВТ-10000/1

4.0

Гибридное устройство, которое способно справиться с регулировкой напряжения в квартире. Никаких специальных электросетей не требуется, нужно лишь стандартное однофазное 220 В.

• В модели предусмотрена защита от перегрева, замыкания, помех и повышенного напряжения.
• Система охлаждения работает тихо.
• Стабилизация происходит со скоростью 20 В в секунду.
• Допустимо на входе 105-280 В.
• Обладает высоким КПД (98%).
• Точность стабилизации 3%.
• Размещается модель на полу, размеры относительно небольшие — 24,6х32,8х42,4 см.
• Стоимость устройства варьируется от 17500 до 22000 рублей.

Возможные проблемы

В некоторых участках города может потребоваться дополнительная защита от перекоса фаз и импульсов.

Топ 5 замечаний пользователей

1. Мигание лампочек накаливания при резких скачках. На других видах ламп ничего не замечено.
2. В тишине слышен шум работы прибора.
3. Цена.
4. Дизайн не продуман.
5. Китайские детали.

Топ 5 плюсов

1. Простота установки.
2. Легкость эксплуатации.
3. Качество работы.
4. Долговечность.
5. Качество сборки.

Ресанта LUX АСН-5000Н/1-Ц

4.5

Релейный стабилизатор хорошо показал себя на практике. Тихий и простой в монтаже настенный стабилизатор заслужил массу лестных отзывов. На входе нужно однофазное 220В.

• Работает при входном 140 — 260 В.
• Выдает 202-238 В, время отклика 20 мс.
• Имеется многосторонняя защита. КПД — 97%.
• Небольшой (26х31х15,5 см) и легкий (около 11 кг).
• Стоимость устройства практически везде одна — около 6000 рублей.

Топ 5 замечаний пользователей

1. Не предусмотрена защита от пыли.
2. Нет защиты от влаги.
3. Периодические щелчки реле.
4. Мигание ламп накаливания.
5. Небольшая мощность — 5 кВт.

Топ 5 плюсов

1. Соотношение цена/качество.
2. Компактность.
3. Тихо работает.
4. Легко устанавливается.
5. Дизайн.

Штиль R 500i

4.5

Стабилизатор с двойным преобразованием не рассчитанный на большую нагрузку. Мощность аппарата — 500 Вт. Вертикально на стену, имеет широкий диапазон входного напряжения — от 90 до 310 В. Подойдет для подключения дорогостоящих или чувствительных приборов.

• Подключение к однофазной сети, точность 2%.
• На выходе 216-224 В.
• Установлена защита от перегрева, замыкания, помех и высокого напряжения.
• КПД — 96%.
• Компактный (14,2х23,7х7,1 см) и легкий (2 кг) прибор стоит в районе 6000-6500 рублей.

Топ 5 замечаний пользователей

1. Корпус греется.
2. Звуки при отключении, уходе в защиту.
3. Среднечастотный гул, слышно до метра.
4. Дизайн.
5. Отсутствие цифрового индикатора.

Топ 5 плюсов

1. Наличие двух розеток.
2. Стеновое крепление.
3. Качественная сборка.
4. Компактность.
5. Стоимость.

Виды стабилизаторов постоянного тока

В практике применяется два вида стабилизаторов, работающих на постоянном токе — линейный и импульсный. Ниже рассмотрим каждый из типов более подробно.

Линейный

Такие устройства представляют собой делители напряжения.  С одной стороны (на вход) аппарата приходит меняющееся U, после чего оно стабилизируется и поступает к выходу с плеча делителя. Поддержание U в требуемом диапазоне происходит путем изменения параметра R (сопротивления) одного из плеч делителя.

Если разница U на входе и выходе существенна, КПД линейного стабилизатора снижается из-за потерь на тепло. Вот почему регулировочный элемент монтируется на специальном радиаторе, имеющем достаточную площадь для эффективного охлаждения.

Линейные устройства бывают двух видов (по типу включения) — с последовательным и параллельным подключением нагрузки. Кроме того, они делятся на два типа — на параметрические и компенсационные.

В первом случае принцип действия построен на использовании участка вольтамперной характеристики, где сопротивление дифференциального типа минимально в большом диапазоне токов нагрузки.

Второй тип приборов (компенсационный) подразумевает наличие обратной связи, когда выходное U сравнивается с эталонным показателем. Далее берется разница, из которой и создается сигнал для подачи на элемент регулировки.

Импульсный

Особенность импульсных устройств заключается в подаче тока на элемент, аккумулирующий энергию (дроссель или емкость) путем создания кратковременных импульсов (формируются с помощью электронного ключа).

Пока упомянутый узел находится в закрытом состоянии, происходит передача напряжения на выход стабилизирующего аппарата. Использование дросселя в роли накопителя позволяет менять U на выходе.

Преимущество импульсной модели заключается в большом КПД, благодаря работе в режиме ключа. Из минусов стоит выделить сложность организации и наличие помех.

В зависимости от схемы и режима ключевого управления выделяется пять видов импульсных стабилизаторов — инвертирующий (изменение полярности на выходе), повышающий, понижающий, с функций понижения и повышения, а также универсальный аппарат (совмещает опции перечисленных выше моделей).

Где установить?

В месте, где будет установлен прибор, должен соблюдаться температурный режим, обозначенный в техпаспорте. Для бытовых однофазных устройств минимум равен +5 градусам. Трехфазные могут работать и при отрицательной температуре до -5. Максимум равен +45 градусам.

Во время эксплуатации в стабилизаторе выделяется тепло. Его отвод обеспечивается с помощью естественной или принудительной вентиляции. Между корпусом и стенами должно быть пространство не меньше полуметра. Прибор устанавливается на полу или на другую поверхность – стол, полку.

Под стабилизатором не должно быть ковра, поскольку это нарушает правильный отвод тепла. Требования по отсутствию токопроводящей пыли и агрессивных газов во время эксплуатации легко выполняются. Следует учитывать еще один момент – шум. Хоть некоторые производители гарантируют, что его практически не будет, в спальню устройство желательно не ставить. Для этого нужно использовать лишь нежилые комнаты. Отлично подойдет прихожая или отапливаемое подсобное помещение.

Зачем мы выбираем стабилизатор напряжения для дома

Вопрос стабильности электроснабжения в частных домовладениях стоит гораздо острее, чем в квартирах. Ведь вся система жизнеобеспечения неразрывно связана с электричеством. Даже если система отопления представлена газовым или твердотопливным котлом, автоматика современных отопительных систем требует подключения к электросети. Водоснабжение также может зависеть от бесперебойной работы насосов и системы подогрева. Несмотря на большую степень энергозависимости сектора малоэтажной застройки, устойчивые нормативные показатели напряжения здесь можно назвать скорее исключением.

Нарекать на работу энергокомпании бессмысленно, так как объяснение этому лежит в плоскости конструктивных особенностей инженерных систем. Линии электропередач здесь имеют значительную протяженность, а обеспечить равные показатели на всем расстоянии поставки электричества технически невозможно. Поэтому на подстанции выходное напряжение регулируется таким образом, чтобы обеспечить нормативный показатель 220В в средней точке потребления.

Соответственно, чем ближе находится жилой объект к трансформаторной подстанции, тем сильнее будет завышен вольтаж, а минимальное значение этого показателя будет в конечной точке электропотребления, а степень отклонения будет прямо пропорциональна общей протяженности ЛЭП.

Приведенная информация говорит о том, что стабилизация напряжения в частном доме относится к разряду постоянных, а не разовых задач. Значит выбор стабилизатора напряжения для дома — это вопрос, к которому стоит подойти со всей ответственностью, чтобы в будущем не сожалеть о принятом впопыхах решении.

Электромеханические

Они же сервоприводные, они же электродинамические, суть работы в изменении коэффициента трансформации до достижения заданной величины выходного напряжения путем перемещения токосъёмного узла по обмотке трансформатора. Приведем примеры моделей.

Ресанта ACH-10000/1-ЭМ

— мощность 10 кВ·А (~7 кВт), диапазон работы 140 — 260 В, погрешность 2%, защита от короткого замыкания, от перегрева, от повышенного напряжения (Рис. 2.). Цена примерно16 200 руб. .

IEK Shift 10 кВА

— мощность 10 кВ·А (~7 кВт), диапазон работы 140 — 260 В, погрешность 3%, защита от короткого замыкания, от перегрева, от повышенного напряжения (Рис. 2.). Цена примерно19 900 руб. .

Rucelf SDW II-9000-L

— мощность 9 кВ·А (~6,3 кВт), диапазон работы 145 — 265 В, погрешность 3,5%, защита от скачков и просадок, самодиагностика (Рис. 2.). Цена примерно20 900 руб. , пример →.

Энергия Hybrid-10000(U)

— гибридный, т.е. электромеханико-релейный, мощность 10 кВ·А (~7 кВт), диапазон работы 105 — 280 В, погрешность 3%, защита от скачков и просадок, самодиагностика, два токосъемника, вместо одного, позволяют снизить нагрузку на каждый из них, увеличивают скорость регулировки, срок службы возрастает. Применяется двойная система контроля напряжения, не только на входе, но и на выходе (Рис. 2.). Цена примерно23 900 руб. , пример →.

Рис.2. Модели IEK Shift 10 и Rucelf SDW II-9000-L навесные, Ресанта ACH-10000/1-ЭМ — напольный, Энергия Hybrid-10000(U) — универсальный.

Плюсом

электромеханических стабилизаторов является плавность регулировки и относительная точность (~2-3%), основнойминус вытекает из названия и это — механический износ компонентов: токосъемник (-и) и моторчик (сервопривод), тут лучше выбирать модели с двойным токосъемным узлом. Узкий диапазон работы, от ~145 В, может стать проблемой, при 140 В прибор будет отключаться, если в вашем случае просадки ниже, то лучше отдать предпочтение гибридным.

Для трех фаз / 380 В

существует множество вариантов от разных производителей в едином корпусе либо модульные, как у релейных.

Для кого подойдут?

Идеально подходят для промышленного оборудования, т.к. при такой точности стоят относительно доступно, так же как и у однофазных, у трехфазных электромеханических есть более простые модели и есть гибридные.

Rucelf SDV-3-15000

— трехфазный, электромеханический, мощность 15 кВ·А (~10 кВт), диапазон работы 210 — 475 В / 120 — 275 В, погрешность 3,5%, защита от скачков напряжения, импульсных перенапряжений и короткого замыкания. Цена ~40 500 руб. , пример →.

Энергия Hybrid 15000/3

— трехфазный, гибридный, мощность 15 кВ·А (~15 кВт), диапазон работы 140 — 476 В / 80 — 275 В, погрешность 3%, защита от скачков и просадок, защита от скачков, просадок и перекоса фаз, есть два режима работы: может стабилизировать либо линейное напряжение 380 В (для промышленности) либо фазное 220 В на каждой фазе независимо (используются в быту). Цена ~63 800 руб. , пример →.

Какой стабилизатор напряжения выбрать для дачи?

В условиях эксплуатации на даче также будут иметь значения защитные системы и оптимальные показатели мощности. Но если в домашних условиях пользователь в постоянном режиме контролирует функцию стабилизатора и обслуживаемого им оборудования, то на даче может потребоваться автоматический режим управления. Речь идет о самостоятельной работе в течение нескольких дней или месяцев. В такой ситуации может подойти программируемый стабилизатор напряжения 220 В для дачи. Выбрать подходящую модель поможет составление эксплуатационного графика и определение удобных способов дистанционного контроля оборудования. Далее по этим требованиям подбирается стабилизатор с подходящими режимами автономной работы, средствами автоматизированного управления и т.д.

2 фактора, влияющих на выбор однофазного СН

Стабилизатор напряжения — достаточно дорогой электроприбор. Поэтому, чтобы не тратить лишние средства, при выборе типа устройства необходимо решить, какое электрооборудование требует защиты.

Для большинства электроприборов достаточно установить реле напряжения, отключающее питание сети при выходе значений напряжения за допустимые пределы. Если мощность таких приборов не более 2кВт, то достаточно установить прибор розеточного типа.

Ещё один фактор — необходимая точность поддержания выходного напряжения. Если нужны высокая точность и быстродействие, то следует выбрать электронный прибор. Такие устройства применяются в системах бесперебойного питания компьютеров.

Какой мощности нужен СН для дома? 2 способа расчёта

Как расчитать, если нужен однофазный сн для дома? Расчёт стабилизатора напряжения розеточного типа производится по суммарной мощности подключённых электроприборов. Кроме того, необходим 20% запас.

Мощность СН настенного (полочного) исполнения, подключаемого после прибора учёта, выбирается по току вводного автомата. Номинальный ток нужен не меньше, чем у этого устройства.

На фотографии видно, как узнать ток вводного автомата.

Где и как установить СН. 4 правила подключения

СН настенного типа устанавливается возле электросчётчика. При монтаже нужно учесть следующие правила:

1. если прибор учёта расположен на улице, то необходимо защитить СН от дождя или перенести его в помещение;
2. во время работы прибор греется, поэтому его нельзя помещать в закрытой коробке или вешать на него одежду;
3. подвод кабеля к прибору осуществляется в гофрированном шланге или пластиковом коробе;
4. сечение кабеля выбирается по току устройства.

Как выбрать стабилизатор напряжения для дома?

Как ПРАВИЛЬНО подключить СН на весь дом – 2 способа подключения после вводного автомата

При подключении всех домашних электроприборов стабилизатору, он подключается после вводного автомата.

Если этот автомат установлен до прибора учёта, то прибор подключается после него.

Вся остальная электропроводка подключается после аппарата.

На схеме показано, как подключается прибор.

Цена за установку стабилизатора напряжения (СН) 220 В в частном доме — 3 составляющих

Стоимость установки СН 220В состоит из 3 составляющих:

• стоимость самого стабилизатора;
• стоимость материалов — кабеля, крепежных деталей, автоматов;
• стоимость работ по монтажу и подключению.

При наличии навыков электромонтажных работ установить стабилизатор и подключить его можно самостоятельно, сэкономив на этом.

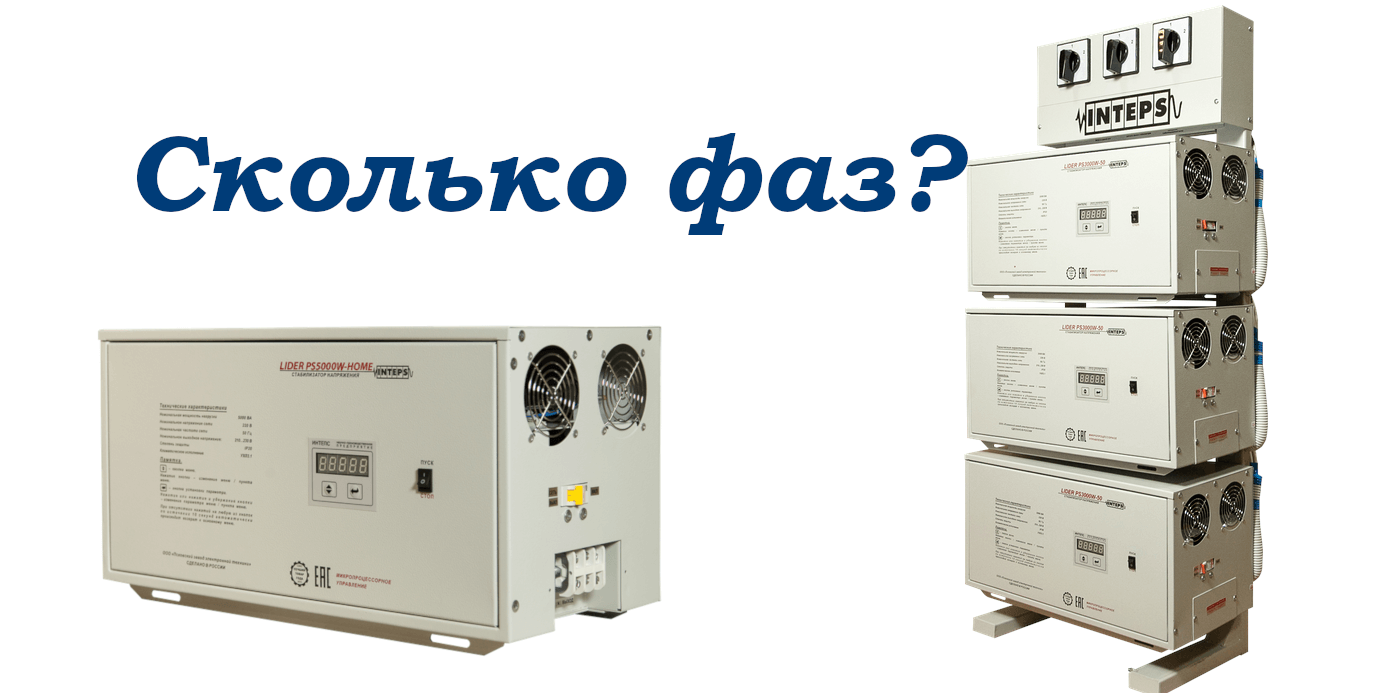

Однофазный или трёхфазный

Если в доме сеть однофазная, то нужен однофазный стабилизатор.
Если трехфазная, то трехфазный или 3 однофазных (по одному на фазу).
Смысл брать трехфазный стабилизатор есть в случае присутствия трехфазной нагрузки.
Например, мощных электродвигателей в составе насоса, циркулярной пилы, станка или сварочного аппарата.
Но обычно такое оборудование не слишком требовательно к качеству напряжения и потребляет большую мощность.
Поэтому, при отсутствии сильных колебаний напряжения, есть смысл оставить трехфазные розетки, подключенные к вводному щитку, в обход стабилизатора.

Еще производитель стабилизаторов Лидер обращает внимание, что если у вас работает сварочный трансформаторный аппарат,
то следите чтобы напряжение не опускалась ниже 198 вольт. Пиковые часы будут не лучшими для производства сварочных работ

Пиковые часы будут не лучшими для производства сварочных работ.

Виды стабилизаторов

Первым делом необходимо понять, какой выбор стабилизаторов предлагается потребителям. Большинство приборов, отвечающих за регулировку мощности электросети, работает одинаково и ничем друг от друга не отличается. У них одинаковое устройство, электронная прошивка, а также одинаковый способ переключения витков трансформатора. И все-таки стабилизаторы напряжения можно разделить на три вида, отличающиеся друг от друга способом регулирования мощности. К ним можно отнести:

• устройства с сервоприводом
• релейные регулировщики
• электронные приборы

Сервоприводные устройства регулируют напряжение при помощи витков трансформатора – они их просто меняют, используя специальный бегунок. Преимущество – низкая цена. Недостаток – наличие механических деталей, которые могут выходить из строя. Часто владельцы дач и квартир жалуются на поломку угольно-графитовых узлов. Другая распространенная поломка – выход из строя сервоприводного мотора. Можно сказать, что это самый ненадежный стабилизатор из всех существующих на сегодняшний день.

Лучше всего обратить внимание на релейные стабилизаторы. Они работают на основе блока, переключающего витки трансформатора

Преимущество – доступная цена. Недостаток – короткий срок службы. Например, очень часто залипают контакты. Для загородного дома гораздо эффективнее будет электронный стабилизатор напряжения. Преимущества – надежность, практичность, высокая работоспособность и долговечность. Регулировка электросети происходит с помощью ключей-тиристор. Другие отличия – бесшумная работа, оперативное реагирование на скачки. Минус – высокая стоимость.

Рейтинг популярных моделей

Вот несколько неплохих бытовых стабилизаторов напряжения, которые можно купить для использования дома или на даче.

РЕСАНТА ACH-5000/1-Ц

РЕСАНТА ACH-5000/1-Ц – это относительно недорогой однофазный релейный стабилизатор, который хорошо подойдет для домашнего использования.

Вот основные технические характеристики этого устройства:

Количество фаз	1
Номинальная мощность	5 кВт
Входное напряжение	До 260 В
Тип подачи тока на трансформатор	реле

Точность стабилизации Ресанты составляет 92%, что является довольно неплохим показателем. КПД устройства составляет 97% — прибор почти не теряет ток во время обработки.

Присутствует защита от:

• Короткого замыкания.
• Перегрева.

• Резкого повышения напряжения.
• Электропомех.

При срабатывании защиты, устройство автоматически отключается.

Советуем изучить — 15 лучших пылесосов с аквафильтром

РЕСАНТА имеет монохромный жидкокристаллический экран с подсветкой, на котором отображаются входное и выходное напряжение, а также некоторые другие сведения о ходе работы прибора.

Штиль

Штиль – это стабилизаторы другого типа, электронные.

Вот основные технические характеристики этих устройств:

Количество фаз	1
Номинальная мощность	6 кВт
Входное напряжение	До 275 В
Тип подачи тока на трансформатор	Электронный блок управления

Точность стабилизации у Штиля составляет 95%, КПД также равен 95%.

Присутствует защита, которая срабатывает в двух случаях:

Штиль идеально подойдет для обеспечения электроснабжения в небольшом загородном доме или городской квартире.

Достоинство Штиля – гарантия, срок которой равен двум годам.

ORTEA ORION 15

ORTEA ORION 15 – это дорогой и мощный стабилизатор, рассчитанный на серьезные нагрузки. Он подходит для запитывания большого загородного дома или для использования на малом производстве, в торговле.

Вот основные технические характеристики устройства:

Количество фаз	3
Номинальная мощность	15 кВт
Входное напряжение	До 253 В
Тип подачи тока на трансформатор	Электромеханическая регуляция

Слабая сторона модели – максимально допустимое входное напряжение, которое составляет всего 253 В. Это довольно мало – в сельской местности бывают довольно резкие скачки вольтажа. Однако этот недостаток с лихвой компенсируется очень высоким КПД (98%) и точной работой (процент искажений здесь равен 0,5%).

Конструкция предусматривает систему защиты, которая срабатывает при:

• Превышении максимально допустимого входного напряжения.
• Короткого замыкания.

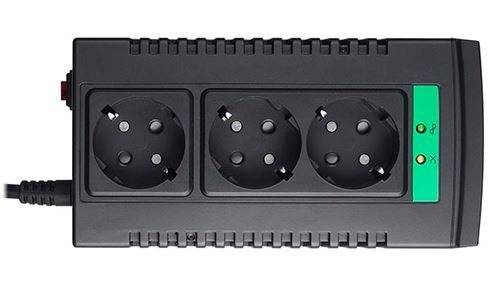

APC by Schneider Electric Line-R LS1000-RS

APC by Schneider Electric Line-R LS1000-RS – компактный стабилизатор, который стоит около 1 500 рублей. Он выполнен в виде небольшого пластмассового прямоугольника с тремя розетками. Ради компактности пришлось пожертвовать размерами трансформатора, поэтому высокой мощностью эта модель похвастаться не может.

Вот ее основные характеристики:

Количество фаз	1
Номинальная мощность	1 кВт
Входное напряжение	До 242 В
Тип подачи тока на трансформатор	Реле

Несмотря на низкую стоимость и малый размер, APC имеет довольно неплохие параметры отклонения выходного сигнала – не больше 10%. А вот КПД низковат – всего 90%. Тем не менее, для устройства за 1 500 очень неплохо.

HOME СНР1-0-0,5

Еще один компактный стабилизатор. Правда, за счет применения объемного трансформатора, обеспечивающего более стабильную работу, цена у него выше, чем у АРС, и составляет примерно 2 000 рублей. Подходит для использования на небольших площадях или запитывания отдельных приборов.

Ниже приведены основные характеристики модели:

Количество фаз	1
Номинальная мощность	500 Вт
Входное напряжение	До 250 В
Тип подачи тока на трансформатор	Реле

Эксплуатация

После соединения проводов прибор включают. Об этом будет свидетельствовать световой индикатор. Потом прибор будет функционировать автоматически. Если дома отключается свет, стабилизатор тоже не работает, а с его подачей включается.

Корпус прибора не защитить от проникновения воды внутрь. Поэтому на него не нужно ставить емкость с жидкостью, к примеру, чашку чая. Не следует допускать контакт корпуса и металлических изделий. Это требование безопасности. Если вентиляция будет чем-то прикрыта, то происходит перегрев стабилизатора, из-за чего он быстро ломается.

Другой опасностью считается перегрузка. Она появляется, если подключается новая техника, мощность которой не была учтена в первоначальный расчет. Поэтому перед использованием новинок надо проверять о разрешении суммарной нагрузки. Пользователю нужно регулярно протирать пыль с прибора, только не следует использовать сырую ветошь и моющие средства. Ремонт должен выполнять только мастер в сервисном центре.

Таким образом, стабилизатор является важным прибором в доме, где присутствуют постоянные скачки напряжения. Необходимо лишь выбрать устройство соответствующей мощности, чтобы оно работало бесперебойно

Также важно соблюдать безопасность во время эксплуатации

Так нужен стабилизатор или нет?

Чтобы ответить на этот вопрос, достаточно померять напряжение в розетке в разное время суток. Особенно в вечернее, когда большинство жителей вашего дома приходят с работы и включают свои чайники, микроволновки и сварочные инверторы.

В соответствии с требованиями Международной электротехнической комиссии IEC 60038:2009 (ГОСТ 29322-2014), напряжение бытовой сети должно лежать в диапазоне 230В±10%. Но так как на данный момент во многих регионах до сих пор действуют устаревшие нормы (220В±10%), то фактически «разрешенным» является интервал 198…253 Вольта.

Для получения достоверной картины необходимо проводить замеры напряжения в течении длительного времени. Измерения обязательно должны попадать во все части суток — утро, день, вечер и ночь. Если есть возможность, лучше пригласить специалиста из компании, проводящей энергоаудит. Он установит специальное оборудование, которое соберет и проанализирует информацию за сутки.

В подавляющем большинстве случаев напряжение в квартире находится в допустимых пределах и в стабилизации не нуждается.

Однако, если результаты наблюдений показали наличие продолжительных периодов, когда напряжение превышает 253В или находится ниже 198В, то проблема действительно существует. Но не следует сразу же отправляться в магазин за стабилизатором.

Во-первых, имеет смысл написать жалобу в вашу местную энергоснабжающую организацию, сославшись на несоответствие напряжения стандартам (ГОСТ 29322-2014).

Во-вторых, конкретно ваша бытовая техника, возможно, совсем не критична к величине питающего напряжения.

Бытовая техника, которой все равно

Примерный перечень оборудования, которое без проблем переносит серьезные отклонения сетевого напряжения, представлен ниже.

• Современные холодильники. Почему так можно узнать здесь.
• Компьютеры и мониторы. Наличие собственного преобразователя напряжения (импульсного блока питания) сводит к минимуму влияние сетевого напряжения на их работоспособность. Подробнее тут.
• Активная нагрузка: утюги, щипцы и фены, обогреватели, проточные водонагреватели, электроплиты, сушилки для обуви и т.п. Работать будет в любом случае, правда количество выделяемого тепла находится в квадратичной зависимости от напряжения.
• Звуковоспроизводящая аппаратура: музыкальные центры, домашние кинотеатры, усилители, электрические звонки и прочее. Аудиофилы со мной, конечно же, не согласятся. На эту тему даже есть отдельная статья.
• Светодиодные лампы. Благодаря встроенному в лампу драйверу тока, яркость свечения не зависит от питающего напряжения.

Приборы, чувствительные к питающему напряжению

А эта бытовая техника плохо реагирует на колебания напряжения в сети. В запущенных случаях возможен выход из строя.

• Кондиционеры и пылесосы. В этих приборах стоят асинхронные двигатели, которые при пониженном напряжении* начинают жрать ток больше положенного, из-за чего обмотки двигателя сильно разогреваются. В таких случаях вся надежда ложится на тепловое реле. Если оно не обесточит схему, то из-за сильного перегрева возможна поломка. А если двигатель все-таки стартанет, то работать будет не на полную мощность.
• Старые холодильники. Имеют точно такой же недостаток, как и кондиционеры. При низком напряжении в сети двигатель гудит и перегревается.
• Древние телевизоры. От перепадов сетевого напряжения меняется размер растра и яркость изображения. Но таких телевизоров сейчас почти не осталось.
• Люминесцентные и энергосберегающие лампы. При пониженном напряжении могут не зажжеться.
• Лампы накаливания. Яркость свечения очень сильно зависит от величины напряжения в сети: снижение напряжения всего на 10% приводит к 25%-ому снижению яркости, а при 180 вольтах 60-ваттная лампочка превращается в 25-ваттную.
• Микроволновые печки. При понижении напряжении питания мощность СВЧ-излучения падает настолько, что микроволновкой фактически становится невозможно пользоваться.
• Стиральные машины. При понижении напряжении ниже критичного уровня, контроллер останавливает программу стирки и выводит соответствующую ошибку на индикатор. В старых стиралках «без мозгов» может сгореть двигатель.
• Посудомоечные машины. При «неправильном» напряжении в розетке просто не включатся.
• Навороченные бойлеры. Напичканные электроникой бойлеры просто отключаются при выходе напряжения за допустимые пределы.

*под «пониженным напряжением» понимается напряжение 180В или ниже.

Стабилизатор напряжения 220в для дачи

Стабилизатор напряжения – устройство, которое подключается к бытовой электросети для регулировки подачи электротока. Оно гарантирует при выходе стабильные 220 вольт. При аварийных ситуациях может обесточить помещение. Перепады подачи тока в электросети чреваты негативными последствиями практически для всей домашней бытовой техники. Особенно часто сбои происходят в дачных поселках, загородных домах. Ретивые хозяева всегда стремятся уберечь свою электротехнику, приобретая стабилизатор напряжения 220в своего коттеджа.

Схема выравнивания напряжения в сети при помощи стабилизатора

Выбрать стабилизатор напряжения 220в нужно, ориентируясь на технические и функциональные характеристики. При этом нужно учитывать, что стабилизатор напряжения 220в для дачи или дома эффективен только тогда, когда к дачному домику ввод однофазный, при трехфазном нужна 380-вольтная модель.

Устройство очень будет кстати, если случится аварийный скачок электроэнергии. Тогда он сразу же, может прекратить ее подачу. Стабилизирует перепады, сбои.

Принцип работы стабилизатора с системой двойного преобразования

Чтобы правильно выбрать устройство именно для вашей дачи или дома, нужно рассчитать сумму мощности всех наличных электроприборов, а по итоговым параметрам выбрать устройство, при этом учитывая даже финансовые возможности.

При расчете суммарной силы учитываются:

• холодильник:
• компьютер:
• стиральная машинка;
• кондиционер;
• утюг;
• электрочайник:
• болгарка;
• микроволновая печь и другие приборы.

Чтобы правильно подобрать мощность стабилизатора напряжения для вашего дома, нужно рассчитать сумму мощности всех имеющихся электроприборов

Но не все они бывают подключены к электросети одновременно. Так, что некоторые можно из расчета исключить, например, утюг. Таким образом, нагрузка может составить несколько меньше киловатт, например, не 12, а 10 кВт. Однако надо помнить, что приборов может появиться со временем больше.

Для небольшой дачи отлично подойдут такие бюджетные и эконом приборы, как:

1. Lider;

Стабилизатор напряжения Lider PS10000W-50

Или же стандартные:

• Штиль;
• Энерготех и другие.

Электронный стабилизатор напряжения IEK CHP1-1-1 кВА

Стабилизатор напряжения «Штиль»

Требуемые параметры

Параметры стабилизатора подбираются в соответствии с характеристиками телевизора. Сначала определяют требования к рабочей мощности. Это можно сделать, заглянув в инструкцию по эксплуатации ТВ приемника. В таблице с указанием класса энергосбережения найдутся все необходимые данные.

Для гарантии работы без перегрузок рекомендуется выбрать стабилизатор напряжения 220в для телевизора с мощностью на 30% выше, чем требования подключенного к нему оборудования. Показателя в 400-600 Вт хватит для питания большинства современных ТВ.

Второй важный параметр — фазность. Здесь все просто. Какое питание в квартире или доме, такой и нужно покупать стабилизатор для телевизора. То есть, устройство на 220В однофазной сети или 380В трехфазной. В последнем случае можно купить три однофазных решения, подключив каждое из них между фазой и нулем.
