Общие сведения
Как нет панацеи от всех болезней, так нет и одного универсального пильного элемента для всех видов работ с деревом. Для быстрой, качественной, а главное, безопасной работы, каждая операция требует соответствующего диска.
До того, как выбрать диск, необходимо определиться с рабочим материалом:
- породой дерева – твердая или мягкая;
- будет проводиться распил вдоль или поперек;
- типом обрабатываемой заготовки – доски, фанера, ДСП, наличие какого-либо покрытия.
Диски для разных задач
Если поперечный распил хорошо проводить диском с отрицательным углом зубьев, то для продольного этот вариант неприемлем по причине возникновения эффекта отталкивания, так что модель для продольного пиления не подойдет для поперечного. Негативные последствия могут наступить для двигателя пилы – опилки, забиваясь в межзубные пазухи, создают огромные перегрузки на двигатель.
Для каждого вида работ выбираются соответствующие диски, которые могут отличаться:
- серией или подсказкой для вас в мучительном выборе;
- типом и углом зубьев – при положительном наклоне пропил делается быстрее, но неаккуратно, при отрицательном наоборот – медленно, но чисто;
- количеством зубьев – большое их количество (80−90) подходит для чистого реза, но работа замедляется накапливающейся стружкой; чем меньше зубьев (10–40), тем работа идет быстрее, выносится стружка, но срез выглядит рваным;
На фото – диск для чистого реза
- конструкцией – на качественном диске следы шлифовки расходятся от центра, т. е. каждый обрабатывали отдельно; поверхность не должна иметь шероховатостей, иначе он будет нагреваться и зубья быстрей затупятся; кольца жесткости, волнообразные расширения и специальное покрытие полотна также свидетельствуют о его хорошем качестве;
- внешним диаметром;
- диаметром посадочного отверстия;
- максимальными оборотами;
- толщиной полотна – тонкий диск создает минимальные нагрузки на двигатель и может использоваться в аккумуляторной пиле, но и для тяжелых работ он не приспособлен;
- маркировкой – на качественных образцах она лазерная и содержит информацию, которая здесь рассматривается по пунктам.
Безусловно, вы должны знать технические возможности вашего инструмента, которые включают:
- мощность двигателя, который «потянет» диски с высокими оборотами; большим количеством зубьев и отрицательным их углом;
- скорость вращения шпинделя – пропорция размер полотна = мощность привода лучше не нарушать и не видеть последствий;
Скорость вращения в зависимости от диаметра
- размер посадочного штифта, который гарантирует надежную посадку диска, в противном случае покупается кольцо-переходник, но желательно все же подобрать нужный размер. Например, пильный диск по дереву 200х32 должен устанавливаться на штифт диаметром 32 мм;
- допустимый внешний диаметр, защитный кожух служит дополнительным ограничителем.
Параметры дисков для циркулярной пилы
Диск – это металлический круг с зубьями на торце. Пильные диски по дереву для циркулярной пилы предназначены для разных задач, что нужно учитывать при покупке. Неправильно выбранная оснастка приведет к неровному резу, он будет идти туго с ожидаемой порчей расходника.
При раскрое обязательно нужно следить за перегревом. Для стали характерно повышение температуры тела при постоянном трении, особенно о древесину. При этом процессе происходит расширение металла, которое приводит к перекосу «восьмеркой». Деформация начинает проявлять себя в небольшом биении, которое ранее не испытывалось. Нередко повышение температуры вызывают на теле металла небольшие выпуклости, которые не заметны глазу, но ощутимы на ощупь. Со временем они начинают расширяться и становятся еще более заметными. Эксплуатация циркулярки с таким диском приведет к износу двигателя и пробоям в якоре.
При покупке нужно учитывать вероятное расширение, так как даже диск, соответствующий характеристикам инструмента, может начать расширяться от температур. Для ликвидации этого дефекта существуют термокомпенсаторы. Это прорези, которые забирают на себя расширение и не дают ему деформироваться. Кроме этого, по технике безопасности, нужно делать периодические перерывы, чтобы обеспечить остывание двигателя и круга.
Показатель чистоты реза – количество зубьев. В моделях для производительной работы зубьев меньше, а их размер больше. Также они имеют положительный наклон. Они значительно быстрее справляются с резом древесной плиты или дерева, но края покрываются мусором и неотрезанными волокнами. Их придется самостоятельно очищать с помощью стамески.
Диск пильный по дереву для чистого реза имеет большее количество зубьев (от 42) с отрицательным уклоном. Продуктивность их снижена, но в замен дают чистый торец, без торчащих волокон.
Важно смотреть на предназначения диска. На циркулярке есть оснастка для:
- Металла;
- Дерева;
- Древесных плит (ДВП, ДСП, МДФ, фанера, ОСБ);
- Пластик;
- Газобетон и пеноблоки.
Выбор пильного диска
Покупая диск для пилы, нужно руководствоваться тремя параметрами:
- Диаметр диска в миллиметрах.
- Диаметр посадочного отверстия.
- Число и форма зубьев.
С первыми двумя характеристиками всё очевидно. Диск большего, чем допускает конструкция инструмента размера в инструмент установить нельзя. Меньший диск поставить можно, но в таком случае у вас сильно уменьшится глубина пропила и вы сможете распиливать только тонкие заготовки.
Размер посадочного отверстия должен быть равен или чуть больше рекомендованного. В последнем случае вам придётся воспользоваться кольцом-вкладышем.
Что касается подбора пильного диска по форме зубьев, это тема отдельной большой статьи. В общих чертах можете ориентироваться на следующие рекомендации:
Диски с небольшим количеством крупных зубьев предназначены для быстрого чернового пиления
Они стоят относительно дешевле, но дают много сколов.
Для чистового реза диск должен быть с мелкими частыми зубьями.
Обратите внимание на то, для резки какого материала предназначен диск (древесина, пластик, алюминий). Некоторые диски отличаются только по форме зубьев, но их легко спутать по их размеру и количеству.
Направляющая шина — что это
Прежде чем самостоятельно создать такую конструкцию, необходимо ознакомиться с ее основными особенностями.
Направляющей шиной называют специальную рельсу, которая отвечает за скольжение пилы вперед и назад. При этом она ограничивает движение инструмента и поэтому его нельзя будет направить влево или вправо.
Используется данное устройство не только для обеспечения ровного реза. Также оно помогает уменьшить число сколов в местах, где соприкасалась пила с распиливаемой древесиной.
Необходимость заточки
Заточка дисков для циркулярной пилы требуется тогда, когда ведение работы становится невозможным. Это можно понять по трем сигналам:
- Нагрев защитного кожуха. Из-под него появляется дым, выходит из зоны резания.
- Необходимость добавочных усилий при подаче заготовки в момент резания.
- При соприкосновении дерева с режущим металлом появляется гарь и запах.
Геометрия твердосплавных зубьев
Твердосплавный зуб имеет четыре рабочие плоскости — переднюю (А), заднюю (Б), и две вспомогательные боковые (В). Пересекаясь между собой, эти плоскости образуют режущие кромки — главную (1) и две вспомогательные (2 и 3). Приведенное определение граней и кромок зуба дано в соответствии с ГОСТ 9769-79.
Твердосплавный зуб пильного диска
По форме различают следующие виды зубьев.
Прямой зуб. Обычно используется в пилах для продольного быстрого пиления, при котором качество не имеет особого значения.
Прямой зуб
Косой (скошенный) зуб с левым и правым углом наклона задней плоскости. Зубья с разным углом наклона чередуются между собой, из-за чего называются попеременноскошенными. Это наиболее распространенная форма зуба. В зависимости от величины углов заточки, пилы с попеременноскошенным зубом используются для пиления самых разных материалов (дерева, ДСП, пластмасс) — как в продольном, так и поперечном направлении. Пилы с большим углом наклона задней плоскости используются как подрезные при резке плит с двухсторонним ламинированием. Их использование позволяет избежать сколов покрытия на краях пропила. Увеличение угла скоса снижает усилие резания и уменьшает опасность сколов, однако одновременно уменьшает стойкость и прочность зуба.
Косой зуб со скошенной задней плоскостью
Зубья могут иметь наклон не только задней, но и передней плоскости.
Косой зуб со скошенной передней плоскостью
Трапециевидный зуб. Особенностью этих зубьев является относительно медленная скорость затупления режущих кромок в сравнении с попеременноскошенными зубьями. Обычно они применяются в сочетании с прямым зубом.
Трапециевидный зуб
Чередование зубьев разной формы
Чередуясь с последним и слегка возвышаясь над ним, трапециевидный зуб выполняет черновое пиление, а прямой, следующий за ним — чистовое. Пилы с чередующимися прямыми и трапециевидными зубьями применяются для резки плит с двухсторонним ламинированием (ДСП, МДФ и пр.), а также для пиления пластмасс.
Конический зуб. Пилы с коническим зубом являются вспомогательными и используются для надрезки нижнего слоя ламината, предохраняя его от сколов при прохождении основной пилы.
Конический зуб
В подавляющем большинстве случаев передняя грань зубьев имеют плоскую форму, но существуют пилы и с вогнутой передней гранью. Они применяются для чистового поперечного пиления.
Зуб с вогнутой передней поверхностью
Углы заточки зубьев
Имеется четыре основных угла заточки дисковой пилы, которые наравне с формой зуба определяют её характеристики. Это передний угол (γ), задний (α) и углы скоса передних и задних плоскостей (ε1 и ε2). Угол заострения (β) имеет вспомогательное значение, поскольку задается передним и задним углами (β=90°-γ-α).
Углы заточки зубьев дисковой пилы
Значения углов заточки определяются назначением пилы — т.е. тем, для резки какого материала и в каком направлении она предназначена. Пилы для продольного пиления имеют относительно большой передний угол (15°-25°). У пил поперечного пиления угол γ обычно колеблется в пределах 5-10°. Универсальные пилы, предназначенные для поперечного и продольного пиления, имеют усредненное значение переднего угла — обычно 15°.
Величины углов заточки определяются не только направлением распила, но и твердостью распиливаемого материала. Чем выше твердость, тем меньше должны быть передний и задний углы (меньше заострение зуба).
Передний угол может быть не только положительным, но и отрицательным. Пилы с таким углом используются для раскроя цветных металлов и пластмасс.
Шина из алюминиевого профиля или рельса
Понадобится:
- два куска профиля из алюминия;
- два куска фанеры разной толщины;
- винты и саморезы с плоскими головками;
- гайки М3.
Сначала к отрезку тонкого фанерного листа винтами крепится отрезок профиля более крупного сечения. По его сторонам саморезами прикручивают полосы из толстой фанеры, излишки которых обрезают по ширине.
Далее к работе готовится пила. Для этого в большой профиль нужно поместить профиль, имеющий меньшее сечение. Необходимо следить за тем, чтобы он двигался свободно, не стопорился головками болтов. Затем винтами-барашками он прикрепляется на подошву циркулярки параллельно распилочному диску. Оба профиля должны иметь форму буквы П. Пила закрепляется на шине
, которая кромкой накладывается на разметку заготовки, и с помощью струбцинов фиксируется. Механизм готов к работе.
Описанные конструкции самодельных направляющих шин для циркулярок получили самое большое распространение. Очевидно, имеются и другие варианты таких приспособлений, которые можно сделать в домашних условиях. Обойдутся они при этом значительно дешевле, чем сделанные на заводе, не уступая им по эффективности. К тому же их можно применить при работе не только с циркулярной пилой, но и с ручной фрезой, и электролобзиком.
Своими руками. Как сделать себя
Как сделать что-то самостоятельно, своими руками. домашний мастер-сайт
Как сделать самодельные стационарные циркуляры своими руками
Мы делаем круглый стол
В одной из записей мы уже упоминали, как выбирать и покупать циркулярную пилу (круговую)
. Теперь поговорим о том, как превратить его в стационарный инструмент, необходимый для каждого мастера. самоделькин. Все описанныечертежи и схемы для изготовления циркулярных пил вы найдете ссылку Посмотреть альбом.
Без хорошего электроинструмента сложно построить современный дом. В то же время инструмент. это только бесполезная игрушка, если искусные руки мастера не привязаны к ней.
Электрическая циркулярная пила. чрезвычайно полезный инструмент для нужд дачной конструкции. Отрежьте пиломатериалы разных секций под любым углом, вырежьте листы фанеры или древесноволокнистые плиты. работы, которые традиционно выполняются с помощью вращающегося пильного диска. Но это еще не все, что может быть «круговым». универсальным инструментом, на мой взгляд.
Для меня, например, Циркулярная пила
. незаменимым помощником в выполнении почти всех работ, где требуется выбор древесины. Ключи для сращивания досок в щитах, канавки для суставов посередине или «сквороднем», складки для изготовления всех видов рамок, оконных и дверных рамок. это и многое другое легко разрезать, имея под рукой такой замечательный инструмент, как электрическая циркулярная пила. Он может работать как в ручном режиме, так и в стационарном режиме. Однако в любом случае целесообразно использовать другое, облегчающее рабочее оборудование.
Так. например, самое простое устройство, которое позволяет вам легко и быстро увидеть край необрезной или просто неровной доски, является стоп-баром. В качестве последнего я использую либо хорошо вырезанный деревянный грабли, либо кусок алюминиевого угла
Я прикрепляю планку к доске зажимами (или гвоздями, приводя их в предварительно просверленные отверстия), принимая во внимание расстояние до края базовой плиты (рис.1). Работа с упорной планкой чрезвычайно просто
правый край базовой пластины инструмента прижимается к этому устройству, и я сделать разрез, который оказывается исключительно гладким.
Использование рельсового стусла
Применение рельсового стусла целесообразно, если нужно быстро и качественно переработать большое количество досок. При изготовлении используются:
- два одинаковых металлических уголка;
- ДСП или фанерный лист не менее 1,5 см толщиной для основания;
- четыре пары болтов.
На фанерном основании устанавливаются уголки из металла. Крепление уголков выполняется болтами, — которые исполняют роль шпилек, — по углам основания. Уголки размещаются на одной плоскости строго параллельно друг другу. Это нужно, чтобы циркулярная пила во время работы скользила по рельсу свободно, не заклинивала и не соскальзывала с него. С помощью шпилек устанавливается высота фиксации уголков, необходимая для свободного перемещения обрабатываемого материала между основанием и рельсами. При этом кромка круга для резки должна быть не слишком высоко от основания при одновременном исключении возможности его повреждения.
Для более легкого скольжения пилы на уголки клеят фторопласт полосками или делают для нее рамку с колесиками, что предпочтительнее.
Исходный материал распиливают на заготовки, используя во время работы параллельный упор для циркулярной пилы. Своими руками его легко можно сделать из деревянной планки или металлического уголка, закрепив на верстаке струбцинами.
Сделав разметку на верстаке, шину выставляют на нужное расстояние от упора и, уперев в него торец доски, отрезают заготовку.
Если требуется распилить заготовку под углом, ее фиксируют с помощью упора из вкрученной в основание пары шурупов, а угловой наклон распила устанавливают с помощью транспортира.
Дополнительные функции
Современный электроинструмент оснащается дополнительными функциями, которые стали доступны благодаря развитию электроники. Также разные модели могут иметь дополнительные возможности, которые выполнены с помощью механических устройств.
При выборе стоит обращать внимание на наличие этих функций и знать, что они дают пользователю. Разберем основные из них более подробно
Система стабилизации скорости вращения
Это электронная система, при нагрузке увеличивает силу тока, подаваемого на электродвигатель. И, наоборот, уменьшает при работе со слабой нагрузкой или без нее. В результате диск вращается с одинаковой скоростью при любых нагрузках.
При чрезмерных нагрузках обороты все же упадут или двигатель отключится защитной системой, если она есть. Тем не менее, система позволяет обеспечить ровную работу пилы в разных режимах, что облегчает работу.
Система плавного пуска
При запуске большинства электродвигателей потребляется мощность, в 3 раза превышающая номинальную. Например, двигатель в 2,2 кВт может при запуске потреблять до 6,6 кВт, что дает чрезмерную нагрузку на сеть.
Иногда сети, не рассчитанные на это и нагруженные другими потребителями, не выдерживают. И в любом случае при пусках на время «садится свет», что видно, по меркнущему свету лапочки накаливания. Система плавного пуска позволяет избежать этого.
Кроме того, она повышает безопасность. Если во время пуска, диск случайно оказался «не там, где надо», он не принесет вреда, так как поначалу будет вращаться медленно и будет время исправить положение.
Это полезная функция, но есть минус – пила не сразу включается в работу, требуется от 3 до 5 секунд для выхода на полные обороты.
Система защиты от перегрузок
Выполняет функцию, обозначенную в самом названии. При перегреве двигателя, заклинивании диска или редуктора, перегрузках система отключит двигатель. Её единственный минус – может быть настроена чересчур «бдительно» и отключать двигатель слишком часто из-за незначительных перегрузок.
Электродинамический тормоз
Без такой системы, при выключении пилы, диск продолжает некоторое время вращаться по инерции. Электродинамический тормоз, после отключения вращения, создает в двигателе магнитное поле, которое тормозит вращение практически сразу. Это повышает безопасность и удобство при работе.
Муфта скольжения
Функция защищает двигатель механическим способом. В случае, если диск заклинит, при зажиме определённой силы двигатель не сгорит, потому что привод от двигателя к диску будет проскальзывать за счет муфты.
Защита от случайного включения
Выполнена в виде выключателя с двумя кнопками. Первой кнопкой разблокируется основная кнопка включения. Система повышает безопасность, но создает некоторые неудобства при включении.
Обращайте внимание на наши советы по выбору, они помогут вам сделать правильный выбор
Стопор шпинделя
Для того, чтобы открутить зажимную шайбу диска (снять диск), требуется зафиксировать шпиндель (вал, на котором расположен диск). Иначе, болт крепления диска, будет крутиться вместе с валом и открутить его не удастся. На разных моделях такая фиксация выполняется двумя способами:
- На шпинделе предусмотрены грани для гаечного ключа.
- Внутри механизма встроен рычаг стопора, утопив который можно зафиксировать шпиндель.
Параллельный упор и направляющая шина
Параллельный упор поставляется практически со всеми моделями. Он позволяет нарезать заготовку на тонкие рейки, но при условии, если хотя бы одна сторона заготовки ровная. Упор вставляется в корпус пилы, а его площадка движется по ровной стороне заготовки, обеспечивая точный рез.
Направляющая шина – это площадка, которая ставится и крепится на заготовке. Пила движется относительно шины, поэтому необязательно иметь ровный край у заготовки.
Оба приспособления могут быть полезными при определенных операциях.
Направляющая позволяет сделать очень ровный рез, особенно полезной считается при распиливании ЛДСП.
Подпружиненный кожух
Этой функцией оснащены все модели дисковых пил, так как она обеспечивает безопасность. Кожух приоткрывается по мере пиления, освобождая проход вращающегося диска по заготовке. При снятии пилы с заготовки пружина автоматически закрывает диск защитным кожухом.
Советы по выбору
Чтобы выбрать пилку для сабельной пилы, необходимо учитывать не только ее принадлежность к работе с определенным материалом, но и обращать внимание на следующие факторы
- Мощность сабельной пилы. В среднем значение колеблется в районе 600 Вт, такие пилы являются ручными. Ножовка с мощностью 800 Вт и более применяется для садовых и строительных работ, и не считается универсальным электроинструментом. Мощность аккумуляторных пил зависит от емкости питания, она же влияет и на продолжительность производимых работ.
- Система работы пилки. Маятниковая система снижает износ рабочей поверхности, улучшает производительность. При выполнении работ с повышенной точностью, электроинструмент обязательно должен быть оснащен регулятором частоты колебаний.
- Количество ходов в минуту. Чем выше число, тем меньше требуется времени на распил твердых материалов. Также число указывает на плотность изделий, с которыми может справиться инструмент. Желательно приобретать пилы с возможностью регулировки хода.
- Виды и тип зубьев режущей поверхности. Полотна с мелкими или волнистыми зубцами обеспечивают более качественный и чистый пропил. Типы зубцов пилки также подбираются исходя из обрабатываемого материала. Полотна с твердосплавными зубьями лучше работают на плотных материалах: металле, камне и других.
- Совместимость хвостовика пилки с патроном. В наборах пилки в основном представлены с универсальным хвостовиком, они подходят для электроножовки, ручной пилы. Специфические разъемы маркируются буквенным обозначением и предназначены для использования с профессиональным оборудованием.
- Производитель. Рекомендуется приобретать пилки проверенных брендов, таких как Bosch, DeWALT, Metabo.
- Удобство эксплуатации. Комфорт зависит от типа ручки, наличия антивибрационной системы, переключателя режимов скорости движения пилки, возможности замены режущих полотен без использования специальных инструментов, индикатора заряда аккумулятора.
HM и CV
Полотно HM выполнено из сплава карбида ванадия, CV – из хромованадиевой стали. Оба полотна применяются для распила пористых материалов с повышенной абразивностью или твердых поверхностей: стеклопластика, керамики, газобетона, черепицы, бетона, стали, стекловолокна. Пилы CV более износостойкие по сравнению с HCS.
Возможности сабельной электропилы
Данный агрегат является универсальным инструментом и к тому же, он прост в применении. Поэтому допускается работать с сабельной электропилой, не имея специальных навыков. С помощью сабельной электропилы можно выполнять следующие виды работ:
производить демонтаж старых окон и дверных коробок;
обрезать ненужные ветки на деревьях в саду;
обрезать деревянные заготовки по длине;
резать металлический профиль и трубы — благодаря гибкой оснастке, можно обрезать трубы заподлицо к стене;
резать металлические прутья и арматуру;
вырезать декоративные элементы в деревянных заготовках.
Прежде, чем приступить к работе сабельной пилой, проверьте надежность закрепления оснастки и упорного башмака. При работе данным инструментом, придерживайтесь следующих правил.
- Заготовка, предназначенная для распила или резания, должна быть надежно закреплена. Особенно это касается металлических заготовок.
- Инструмент нужно удерживать обеими руками.
- Полотно подносится к заготовке только при включенном агрегате. Вынимается полотно из материала только после остановки двигателя.
- Для обрезания труб заподлицо следует использовать длинные и гибкие полотна.
- Не следует работать искривленным полотном. Если это произошло, то сначала выровняйте его.
- Во время работы сабельной пилой не допускайте, чтобы полотно ударялось в землю, стену и другие препятствия.
- В процессе пиления опорный башмак агрегата должен хорошо прижиматься к заготовке. Это исключит вибрацию и обратный удар.
- Нужно правильно подбирать длину полотна. Слишком длинное полотно, выступающее за пределы заготовки, начнет вибрировать и в конечном счете изогнется.
- Чтобы не поцарапать поверхность обрабатываемой детали опорным башмаком, следует одевать на него отрезок теплоизоляции.
Совет! Чтобы работать сабельной пилой по древесине более эффективно, можно включить маятниковый ход, который заметно увеличит скорость пиления.

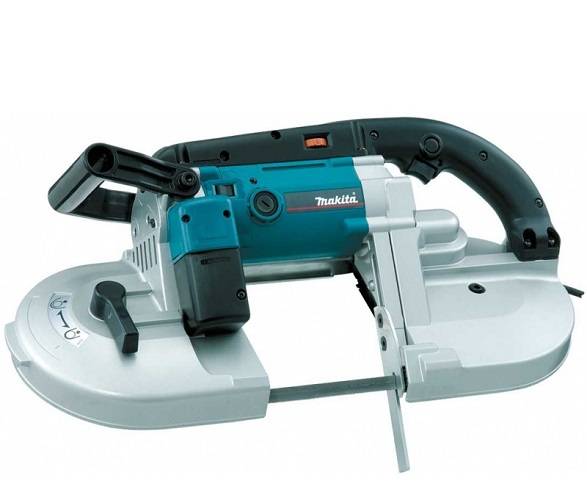

Резка металла ленточной пилой
Ленточные пилы по дереву не применяются для резки металла в силу своей хлипкой конструкции. К тому же, скорость резания у них слишком велика для этих целей. Поэтому существуют специальные ленточные пилы по металлу, как стационарные, так и ручные.

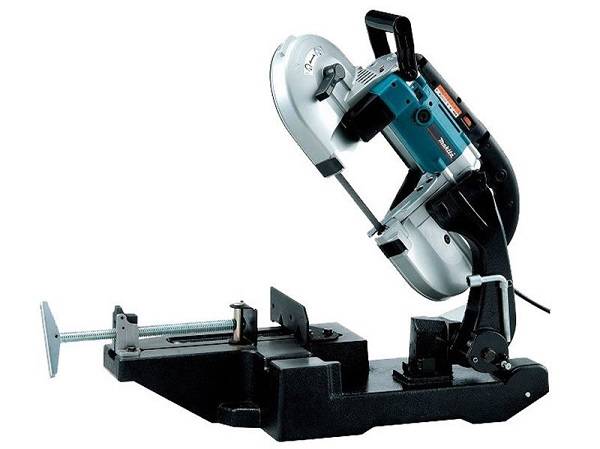

При резке металла на стационарном станке заготовка жестко закрепляется на рабочем столе агрегата для увеличения точности распила. Также станок оборудован системой водяного охлаждения, поскольку полотно в процессе пиления имеет свойство нагреваться. Благодаря данной системе охлаждающая жидкость подается прямо на место реза. Ручная ленточная пила также имеет высокую мощность (около 710 Вт). Ее можно использовать как в ручном режиме, так и в стационарном. Агрегат укомплектован быстрозажимным механизмом, позволяющим надежно зафиксировать заготовку.
На следующем фото показано закрепленная в зажимном механизме труб. В данном случае агрегат используется в качестве маятниковой пилы, но уже ленточной.
На следующих фото показано, как происходит резка металла ленточной пилой в ручном режиме.
О выборе модели пилы
Обычно рекомендации касательно выбора модели электроинструмента сводятся к сравнению мощности, функциональности и тому подобных характеристик
Мы не станем повторять эти в общем-то правильные советы, но обратим внимание наших читателей на главное
Как известно, нет плохих инструментов, есть инструменты неправильно подобранные к конкретной задаче.
Поэтому мы очень настоятельно советуем сначала поточнее определить, для каких целей и для каких работ приобретается инструмент, и только затем выбирать конкретную модель.
Циркулярная пила в основном используется в «ручном режиме», то есть мастер держит её в руках и руками двигает по распиливаемой детали. Для комфортной и неутомительной работы пила должна весить как можно меньше и удобно лежать в руке.
Для торцовочной пилы, которую предполагается использовать в столярной мастерской, рекомендация будет прямо противоположной: выбирайте пилу возможно большего размера. Предпочтительнее купить пилу с механизмом протяжки, который позволяет разрезать заготовки значительной ширины и диаметра.
