Как выбрать бесшумный компрессор для аэрографа или собрать его своими руками

Безмасляные мембранные компрессоры для задач аэрографии

Для обеспечения нормальной работы аэрографа одним из хороших и продуманных приобретений будет безмасляное устройство для нагнетания воздуха. Мембранный тип является самым компактным на рынке, а отсутствие смазочных материалов избавляет владельца от необходимости обслуживания. Такие устройства и стоят недорого, и выполняют свою работу достаточно качественно. Существует только две проблемы, о которых стоит вспомнить при покупке такого оборудования. Первый аспект – нагревание. Порой аэрограф даже невозможно держать в руках после часа работы, поскольку воздух слишком сильно нагрелся. Другая проблема – малый срок службы из-за трения деталей. Не всегда компрессор такого типа сможет прослужить достаточно долго.

В этом случае важно учитывать цену и производителя оборудования. Продукция с минимальным ценником зачастую таит в себе неприятности в виде постоянных поломок и низкого качества работы устройства

Но не всегда те самые китайские бренды предлагают некачественную продукцию.

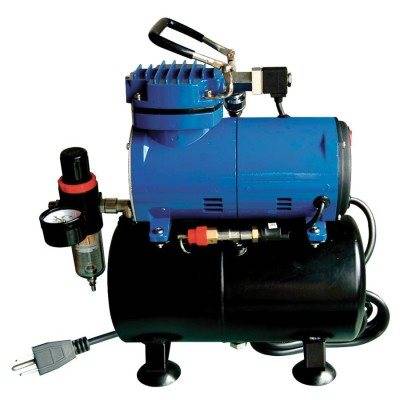

Профессиональное компрессорное оборудование для аэрографа

Если вы занимаетесь аэрографией профессионально, то и компрессор вам нужен достаточно эффективный. Речь идет не только о конструкции, такой как поршневые или масляные мембранные варианты, но и о производителе. Неизвестный китайский бренд явно не сделает ваш аэрограф эффективным и красивым. Для такой задачи лучше всего покупать надежный и проверенный вариант.

Качественный компрессор для аэрографа снимает все неприятности в эксплуатации и дает вам свободу нанесения рисунков на кузовные детали автомобиля. Это позволит достаточно быстро и просто выполнить работу. Мастеру по аэрографии не придется делать перерывы из-за перегрева, а также отвлекаться на настройки компрессорного оборудования или его мелкий ремонт.

Как сделать мини компрессор

Если есть ограничение по габаритам и хочется вариант посимпатичнее, можно сконструировать компрессор мини из автомобильного насоса:

1. Покупаем насос на авторынке. Из всего многообразия аксессуаров для накачки шин выбираем мощный и недорогой. Китайские варианты не рассматриваем, они имеют пластиковый корпус. В корпус должен поместиться электромотор, так что совсем «малыши» тоже не подойдут. Берем среднего размера с металлическим корпусом. Смотрите, чтобы в комплектации шел длинный шланг.

2. Электромотор. Подавляющее большинство электрических автомобильных насосов укомплектованы только зарядником от прикуривателя. Чтобы не связываться с переделкой шнура электропитания, ищите с адаптерами под обычную электросеть с напряжением 220V.

3. Подбираем ресивер. Выдержит планируемое напряжение 7 атмосфер сможет металлическая емкость, пластик не выдержит, треснет.

Огнетушитель можно найти в гаражах у друзей или на свалке металлолома. Не нашли? Обратитесь на ближайшую пожарную станцию. Там иногда попадаются старые, не подлежащие перезарядке, экземпляры. Главное чтобы корпус огнетушителя был в хорошем состоянии – без трещин, щербатин и сколов.

Откройте огнетушитель и оцените состояние металла изнутри. В идеале, внутренняя сторона не должна быть подвержена коррозии и быть покрыта краской. При наличии ржавчины ее удаляют, залив внутрь очищающую жидкость. После очистки баллон промывают водой, хорошо высушивают.

Внимательно осматриваем корпус – некоторые баллоны имеют дополнительные отверстия, клапаны, которые для аэрографа не нужны. Их следует тщательно заварить.

Перед смывкой краски не забываем о мерах предосторожности – очки и маска-респиратор будут необходимы, чтобы химикаты не попали на слизистую. Наносить смывку для краски просто: следуйте инструкции, наносите слой за слоем на обрабатываемую поверхность с промежутком в 15-20 минут

Старая краска начнет пузыриться и отслаиваться от баллона. Берем шпатель и аккуратно счищаем старый слой краски, затем снова обрабатываем баллон. Повторяем процедуру до тех пор, пока вся старая краска не будет удалена. Возможно процедуру придется повторить раз 5-6

Наносить смывку для краски просто: следуйте инструкции, наносите слой за слоем на обрабатываемую поверхность с промежутком в 15-20 минут. Старая краска начнет пузыриться и отслаиваться от баллона. Берем шпатель и аккуратно счищаем старый слой краски, затем снова обрабатываем баллон. Повторяем процедуру до тех пор, пока вся старая краска не будет удалена. Возможно процедуру придется повторить раз 5-6.

Пока старая краска отмокает, проверьте состояние крышки огнетушителя. Она тоже может быть покрыта коррозией, которую потребуется очистить, а старую резиновую прокладку – заменить.

После того, как ржавчина внутри и снаружи зачищена, а старая краска снята, переходим к грунтованию очищенного металлического баллона огнетушителя. Нанеся 3-4 слоя грунтовки, оставляем высыхать, цвет финальной краски выбираем по вкусу.

4. Сборка конструкции. Фурнитуру для соединения всех элементов системы, нужные прокладки с хомутами проще всего найти в соседнем сантехническом магазине – просто, доступно, прочно. Чтобы автоматизировать процессы, необходима установка реле, регулирующее давление. Оно необходимо для поддержания и нормализации давления внутри системы. Давление не должно быть больше или меньше необходимого (не превышать максимальное, не быть ниже минимальной). Самодельные аэрографы не рассчитаны на сильные скачки.

Клапан используйте металлический, пластиковые могу быть недолговечны. Шланг и пистолет подбирайте по собственному вкусу. Законченную конструкцию можно «обшить» деревом или пластиком, укрепить на тележке на колесиках для удобства перемещения.

Компрессор – необходимое устройство для занятий аэрографией

Совершенно неважно, выберете ли вы готовый магазинный вариант или сконструируете сами, в результате работы вы сможете наслаждаться новыми возможностями и реализовать свои художественные идеи

Из чего состоит аэрограф?

Чтобы выполнить сборку компрессора для аэрографа своими руками, нужно иметь представление о том, какие составляющие есть в агрегате. Он состоит из следующих частей:

насос для воздуха, который загоняет его в ресивер;
ресивер, концентрирующий воздух и сглаживающий его поток на выходе;
платформа, которая нужна для расположения всех составляющих;
манометр, редуктор, предохранительный клапан, реле давления и особые шланги для соединения.

Компрессор из пожилого холодильника обычно получается тихий, хотя и не особо мощный в сравнении с промышленными образцами. Но для аэрографии, подкачки шин, обдува, покраски автозапчастей, отлично подходит.

Чтобы его собрать, обязательно потребуются следующие детали:

Мотор от холодильника. Нужно перекусить медные трубочки и проводку, обмотать срезы на моторе и холодильнике, чтобы не замусорить дом.
Огнетушитель. Лучше взять углекислотный, поскольку он сможет выдержать большое давление. Для небольших работ подойдет баллон в 5 л, а для больших понадобиться 10-литровый баллон.
Регулятор давления. Он потребуется для подачи необходимого давления на инструмент.
Манометр. Он будет показывать давление в баллоне.
Обратный клапан. Он потребуется, чтобы во время выключения мотора баллонное давление по нему не било.
Вентиль, чтобы сбрасывать давление из шлангов, которые ведут к баллону.
Фильтр – влагоотделитель.
Шланг.
Топливные фильтры, хомуты, выключатель для моторчика, лента ФУМ.

Сборка компрессора своими руками происходит следующим образом:

Трубки из меди нужно обязательно только перекусывать, а ни в коем случае не пилить.
Из моторчика видны 3 трубочки. 1 из них закрыта. Это трубка, чтобы менять масло. Нужно включить на некоторое время мотор, определить место входа и выхода воздуха. Мотор может сразу не заработать, необходимо под крышкой реле подсоединить провода напрямую. Длина трубки должна быть 10 см. Трубку входа пока оставить нетронутой.
Когда двигатель начнет работать, то можно заменить масло. Вливать нужно около 200 мл. После заливки нужно трубку закрыть. Далее на трубку входа устанавливается топливный фильтр.

Как происходит работа с ресивером?

Сначала высверливаются отверстия, чтобы подсоединить ресивер к входу воздуха и аэрографу либо прикрутить водопроводную крестовину. Металлическую полость необходимо освободить от мусора после сверления. Далее трубочки от установленной крестовины соединяются с манометром холодной сваркой и шлангами, проверяется подача воздуха.

Каждый, кто увлекается аэрографией, хорошо знает, что это занятие требует наличие соответствующего компрессора. Стоимость подобного устройства достаточно велика. Поэтому многих интересует ответ на вопрос: как сделать компрессор для аэрографа своими руками?

Чтобы осуществить бесперебойную подачу воздуха при процессе аэрографии, вам понадобится компрессор, его не сложно сконструировать самостоятельно.

Подачу воздуха выполняет мини компрессор для аэрографа. Операция проводится через подсоединенный шланг

Когда выбирается компрессор, обращают внимание на очень важные характеристики:

производительность;
давление.

Чтобы определить величины этих параметров, необходимо прежде всего определить те условия, где будут проводиться работы. В бытовых условиях лучше всего воспользоваться бесшумным аппаратом. В гараже можно установить прибор более высокой мощности

При этом очень важно знать несколько основных характеристик:

лишнее давление;
общий объем воздуха.

Какой компрессор подойдет для занятий аэрографией?

Конечно, заподозрить в художнике, работающем с аэрографом, профессионального механика достаточно сложно. Однако и ему придется изучить некоторые азы, чтобы выбрать компрессор правильно. Сложности связаны, прежде всего, со значительным количеством разновидностей нагнетательного оборудования, каждой из которых присущи собственные достоинства и недостатки.

Мембранные компрессоры.

Мембранный компрессор.

Для этого типа компрессоров характерны низкий шум во время работы, небольшая производительность и невысокие цены. Нагнетание воздуха производится за счет высокочастотных колебаний полимерной или металлической мембраны.

Такое оборудование подойдет для небольших объемов работ, преимущественно в домашних условиях. Из-за небольшого уровня давления (2,5 – 3 атмосферы) и малой производительности подключить более одного аэрографа к мембранному компрессору не получится.

Устройство и принцип действия не позволяют получить стабильное давление в течение всего цикла работы – после старта оно относительно низкое и возрастает в дальнейшем. Это может отрицательно сказаться на качестве изображения.

Поршневые компрессоры.

Поршневой компрессор

Поршневые компрессоры обладают высокой производительностью и значительным уровнем избыточного давления. Его создает поступательное движение поршня. Такая конструкция обеспечивает простоту эксплуатации и компактные размеры. К недостаткам таких компрессоров относятся:

значительное потребление смазочных материалов и, как следствие, высокое содержание масла в воздухе на выходе;
значительный перегрев во время работы;
износ подвижных деталей и, соответственно, непродолжительное время службы.

Благодаря высокой производительности использование поршневого компрессора позволяет выполнять значительные объемы работ и подключать более одного аэрографа.

Для потребительских целей выпускаются поршневые компрессоры двух видов:

Масляные. Стандартная конструкция требует постоянного ухода, но срок ее эксплуатации больше. Основной недостаток для аэрографии – содержание масла в нагнетаемом воздухе.
Безмасляные. Более неприхотливы в уходе и не имеют главного минуса масляных – паров масла в воздухе на выходе практически не содержится. Более склонны к перегреву и менее долговечны.

Винтовой компрессор.

Винтовые компрессоры.

Относятся к разряду профессионального оборудования и позволяют обеспечить высокую производительность и избыточное давление. Служат дольше, чем поршневые, хотя и нуждаются в уходе

Мастерам аэрографии следует обратить внимание на безмасляный и винтовой компрессоры, которые не загрязняют воздух частицами смазочных материалов и , при этом, гарантируют регулирование давления в широких пределах и его стабильный уровень

Основным недостатком такой конструкции является относительно высокая цена, вполне оправданная для профессиональной деятельности.

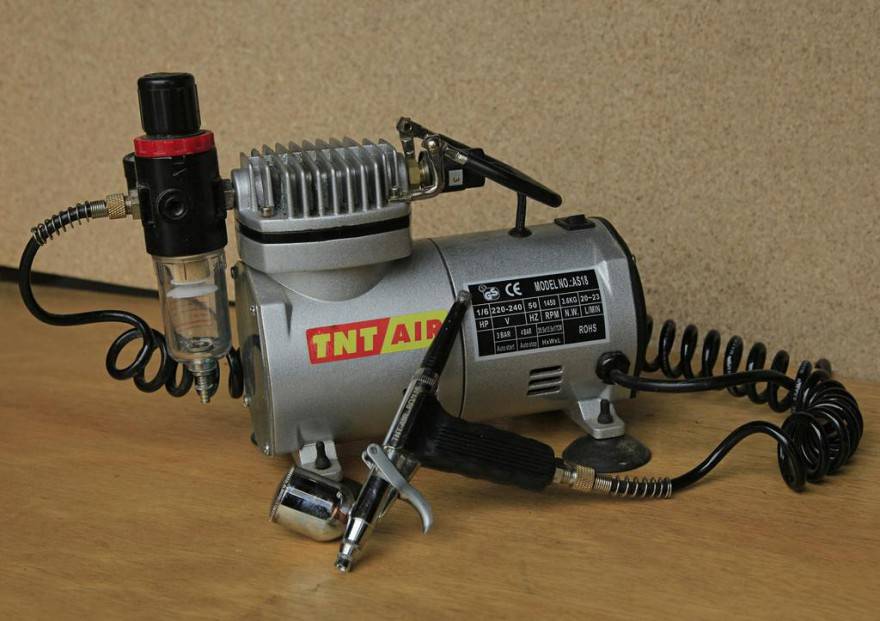

Мини компрессор для аэрографии.

Мини компрессор для аэрографии

Пожалуй, самым маленьким видом компрессора является безмасляный и безресиверный. Модель работает от сети и выдает давление, не превышающее 1,6 атмосфер. Производительность данного типа – 6л/мин. Такой мощности хватает для работы на площади, равной листу А2 – А3. Незаменим для художника, работающего на выезде или в ограниченном пространстве.

Не смотря на единственный режим, компрессор имеет преимущество. Работа идет практически бесшумно. Однако нет возможности сменить режим давления, да и нагревается мини компрессор для аэрографии очень быстро. Периодически приходится прерывать работу, ожидая пока аппарат остынет. Не смотря на недостатки, модель часто используется художниками.

Довольно большой надежностью обладают мини компрессоры для аэрографии, представленные японской фирмой Iwata. Практически все модели оснащены регулировкой давления и ресивера. В целях безопасности компрессоры оснащены аварийными клапанами для сброса давления при его превышении установленного значения.

Этап третий: сборка в два этапа

Основная проблема при первой части сборки – это узел, который соединяет ресивер. В случае с огнетушителем вентиль вообще не подходит для этой конструкции. Поэтому его нужно спилить и приварить подходящий фитинговый проводник.

Для менее осторожной, но более быстрой сборки можно сделать следующее:

Убрать управляющий элемент.
Оставить только внутреннюю механику.
К оставшимся выходам подобрать переходники с внутренней резьбой. Прижать при помощи разводного ключа. До «отказа» завинчивать не нужно, так как зачастую происходит нестыковка с переходниками.

Достаточно сделать надежный захват и смазать все поксиполом или холодной сваркой.

Второй этап сборки нужен для удобства и презентабельности изделия. Устройство не маленькое (детали холодильника, ресивер, множественные колени и переходники), и таскать его в руках не всегда продуктивно.

Поэтому используются дубовая доска или ДСП в качестве подставки. К ней монтируется с помощью саморезов машина, а на другой стороне нужно установить мебельные колеса для удобства и мобильности. Или же можно соорудить что-то типа тумбы, чтобы хранить в ней все, что нужно для покраски (непосредственно краску, насадки и т.д.). Туда же можно загрузить и запасные детали (переходники, гайки, ключи).

Как собрать оборудование в домашних условиях

Для тех случаев, когда возникает необходимость окрасить небольшие поверхности или поработать на выезде, стоит приобретать мини-компрессоры, не имеющие дополнительных устройств и резервуаров для воздуха в комплекте.

Мини-компрессор можно приобрести в магазине или сделать своими руками. Для этого достаточно иметь небольшой опыт работы с электротехникой

Важно помнить, что при сборке такого оборудования необходимо соблюдать все меры предосторожности, чтобы в дальнейшем не возникло короткого замыкания, которое приведет к самовозгоранию мини-компрессора

Чтобы собрать компрессор для домашнего использования, понадобится приобрести следующий комплект деталей:

рабочий компрессор от холодильника любой марки;
в качестве ресивера подойдет любой огнетушитель, можно взять гидроаккумулятор от вышедшего из строя насоса;
аварийный клапан;
манометр;
реле давления;
мелкие детали (переходники, штуцеры, трубки, фильтры).

Иногда для создания емкости для сжатого воздуха используют пластиковые бутылки и другие сосуды, в качестве передвижных мини-аэрографов любители предлагают применять даже автомобильные компрессоры, а для источника питания – прикуриватель в машине.

Однако эксперты отмечают, что сделать качественный агрегат, предназначенный для аэрографических работ, можно только при наличии гаража или мастерской и специального инструмента. В противном случае трудно получить необходимый уровень давления, создающий равномерное распыление краски, а также обеспечить безопасный режим работы.

Сборка компрессора для аэрографа своими руками

Для тех, кто хочет получить отличную насосную станцию буквально из подручных средств, открыты два пути. Однако сразу нужно сделать одно замечание. Чтобы собрать самодельный компрессор для аэрографа с хорошими данными, нужно сразу запланировать создание обвязки в виде ресивера достаточно высокой емкости. Для этого подойдет газовый баллон или корпус огнетушителя, который нетрудно достать.

Создание ресивера

Идеальным вариантом для самодельного ресивера выступает корпус огнекислотного огнетушителя. Удобен ОХП-10. В него помещается 8.7 литров жидкой углекислоты, полный объем составляет 10 литров. Для конструкции понадобится реле давления, переходник, крест, вентили, тройник, также рекомендуется сразу установить редуктор и влагоуловители (автомобильные, тонкой очистки). Процесс создания конструкции выглядит следующим образом.

Из огнетушителя выпускается остаток газа под давлением.
Снимаются все пусковые и подводящие устройства.
Устанавливается крестовина и реле давления.
Монтируется тройник для подключения манометра и редуктора с сепаратором — влагоуловителем. Эта фаза работы должна выполняться внимательно. Редуктор необходимо правильно ориентировать для верного расположения сливного отверстия.
Собирается входной влагофильтр и подключается через шланг ко входу ресивера.

Данный блок обвязки позволит собрать любую нагнетающую станцию, с фильтрацией конденсата и полным управлением выходным давлением.

Станция на базе компрессора от холодильника

Чтобы упростить рассмотрение самоделок, создание ресивера с системой контроля было рассмотрено отдельно. К такому блоку можно подсоединить любой нагнетатель. Например, собрать компрессор для аэрографа своими руками из холодильника. Для этого понадобится:

демонтировать компрессор холодильника и его систему электропитания, защиты;
осуществить необходимые работы по созданию электропроводки;
разместить ресивер и компрессор на одной платформе;
установить на входе компрессора воздушный фильтр, осуществить подключение реле давления для управления пуском.

Система в сборе выглядит следующим образом:

Совет! Перед сбором конструкции стоит заменить масло в компрессоре. Для этого срезается запаянная трубка (одна из трех), выходящая из его корпуса. Старое масло сливается, вместо него в соответствующем объеме заливается автомобильное, которое практически не впитывает влагу и гораздо лучше защищает нагнетатель от износа.

Автомобильный компрессор

Компрессор с ресивером для аэрографа можно создать из автомобильного, предназначенного для подкачки шин. В этом случае для отдельных моделей придется решить задачу обеспечения питания. Рассчитанные для работы от прикуривателя компрессоры можно подключить к блоку преобразования от ПК.

Параллелятся блоки выпрямления для отдачи максимального тока. Откусываются от разъема материнской платы и любого питания винчестера желтые провода.
Блокируется система внешнего управления включением. Для этого от разъема материнской платы откусывается зеленый провод и любой из черных, указанных на схеме. Провода спаиваются между собой.

Теперь блок питания может включаться без участия материнской платы. В зависимости от его конструкции, это происходит или при включении в розетку, или нажатием кнопки на корпусе.

Чтобы подключить автомобильный компрессор, достаточно желтый провод от любого интерфейса питания винчестера на БП соединить с плюсом интерфейса, а черный — с минусом. Можно использовать соответствующее гнездо, или разобрать штекер.

Для аккуратного внешнего вида станцию питания и компрессор собирают на одной платформе.

Использовать автомобильный компрессор, который питается от 220В — максимально просто. Его достаточно присоединить к ресиверу. Данный узел сделает всю нужную работу по регулировке параметров воздушного потока аэрографа. Как собрать ресивер — описано выше.

Особенности работы с ресивером

Емкость под ресивер требуется подобрать ту, которая имеет объем не менее 20 литров. Если для обычного холодильника вполне достаточно 10-литрового ресивера, то для качественного аэрографа нужен именно такой объем. Чтобы получить ресивер данного размера можно посредством профессионального сварочного аппарата соединить две емкости. Кроме того, можно использовать специальный баллон, взятый от обычного огнетушителя.

С выбранной емкостью требуется произвести следующие процессы:

Высверлить отверстия, которые предназначены для присоединения ресивера в поступлением воздуха и непосредственно самим аэрографом. Если было принято решение использовать более упрощенный вариант, достаточно будет одного отверстия, к которому потому прикручивается специальная водопроводная крестовина.
Полость, выполненную из металла, требуется очень тщательно очисть от результатов проведенного сверления. Обрабатывается подобный элемент при помощи преобразователя ржавчины.
Посредством холодной сварки и шлангов трубки от установленной крестовины требуется соединить с манометром и проверить осуществление подачи воздушной массы.
Все без исключения детали должны быть закреплены строго на одной платформе. Это может быть лист металла или ДСП.

Стоит обратить внимание, что для качественной аэрографии требуется исключительно чистый воздух, потому на вход установленного двигателя необходимо надеть специальный фильтр. Его при необходимости можно сделать своими руками, используя сразу несколько слоев бумаги

Данное устройство в процессе использования придется часто включать и выключать, особенно когда манометр покажет требуемый уровень давления. Чтобы упростить данный процесс, можно приобрести в специальном магазине техники просто реле отключения.

Что такое аэрограф и из чего состоит

Аэрограф – это особый пневматический инструмент, который также называется мини-краскопультом и распылителем краски. Предназначено устройство для нанесения изображения на самые разные по типу поверхности.

Выбирая аэрограф, нужно обращать внимание на такие основные составляющие элементы, как сопло и игла, какой диаметр они имеют. От этого зависит получаемое изображение

Суть действия данного устройства заключается в подаче в аэрограф воздушного потока под достаточно сильным давлением, посредством чего осуществляется распыление краски. Подача воздуха под нужным напором не может быть осуществима без такого приспособления, как компрессор. Выбору данного инструмента нужно уделить не менее пристальное внимание.

Сборка аппарата без распылителя

Сборка такого инструмента занимает 10-20 минут. Чтобы красить им, понадобится просто в него дуть. В конструкции не используется шланг для аэрографа. Безусловно, ни о каких художественных росписях в этом случае речь не идет. Простое устройство пригодится при моделировании, когда необходимо прокрасить небольшие детали, нанести лакокрасочное покрытие на скол на кузове и пр.

Есть два распространенных способа монтажа:

шприц пластмассовый, игла, гелевая ручка;
скрепка канцелярская;
капроновая нитка (армировка);
кусок изоленты, скотча;
банка для краски.

Последовательность вне зависимости от способа изготовления идентична, только во втором случае вместо шприца в качестве корпуса будет использоваться ручка:

Игла шприца нагревается, отделяется от основы.
Скрепка (или аналогичный кусок проволоки) сгибается под прямым углом.
Один угол скрепки связывается армированной ниткой с иголкой.
Вторая сторона скрепки фиксируется скотчем на корпусе шприца.

Иголка одной стороной будет входить в баночку с краской, вторая сторона будет использоваться как сопло для аэрографа, которое нужно расположить возле выходного отверстия шприца.

Краска разводится до нужной консистенции, распыление происходит после того, как художник начинает дуть в широкий конец самодельного инструмента.
