Как врезаться в пластиковую трубу: технология работ и монтажные нюансы

Конструкции тройников и их монтаж

Большинство типовых фитинговых тройников, применяемых при врезке в металлопластиковые трубы, изготавливаются из латуни или бронзы литьевым способом. Используемые в них уплотнительные элементы (контргайки и обжимные кольца) также изготавливаются из бронзы. Отдельные виды таких уплотнителей могут выполняться как из резины, так и из современных пластичных полимеров.

Так, пресс-гильзы тройников, врезаемых в металлопластиковые трубы, изготавливаются, как правило, из нержавеющей тонколистовой стали. Их латунные литые корпуса обычно комплектуются уплотнителями из пластичных полимеров.

При бытовой врезке тройника в металлопластиковые трубы чаще всего используются соединения обжимного или опрессовочного типа. Для их образования в первом случае применяются зажимные фитинги, а во втором – пресс-фитинги.

Технологические приемы, используемые при подготовке указанных типов сочленений, имеют много схожих черт. При этом реализация первого из них предполагает последовательное выполнение следующих монтажных операций:

сначала труба разрезается в месте врезки под углом в 90 градусов к своей продольной оси;
затем оба получившихся торца правятся так называемым калибром, придающим срезам рабочий вид (они не должны иметь каких-либо неровностей и заусениц);
после этого на торцах труб размещаются контргайки с обжимным кольцом-гильзой, после чего к ним последовательно пристыкуются оба ниппеля (внутренние штуцеры) монтируемого фитинга;
на заключительной стадии работ останется лишь зафиксировать трубные части соединений на ниппелях, уплотнив места их сочленения с помощью обжимных гильз.

Сразу отметим, что для образования надежного цангового соединения корпус монтируемого фитинга должен удерживаться во время обжима разводным ключом. Ну а для затяжки самой обжимной гайки лучше всего воспользоваться рожковым ключом.

Порядок образования пресс-фитингового сочленения отличается от уже рассмотренного нами ранее. Здесь не пригодятся привычные ключи, так как потребуется специальный инструмент – пресс-клещи, с помощью которых вставленные в тройник трубы обжимаются. Так получается неразборное соединение.

Для получения стандартного резьбового соединения монтируемый фитинг просто вворачивается на сгон трубы, рабочий участок которой (с заранее подготовленной наружной резьбой) предварительно уплотняется лентой ФУМ. Еще раз отметим, что резьбовое соединение фитингов с металлопластиковыми трубами используется крайне редко.

Планирование системы

Из-за того, что ППР трубы не гнуться, при разрабатывать схему разводки надо так, чтобы обходов и поворотов было как можно меньше. Ведь все они делаются при помощи фитингов, а они имеют солидную стоимость (по сравнению с трубой). Потому стараемся разводку оптимизировать — сделать как можно меньше поворотов, обходов и изгибов.

Последовательное (тройниковое) подключение

Монтаж водопровода из полипропиленовых труб с последовательным подключением потребителей (сантехники и бытовой техники) используется в небольших системах. Обычно в них 5-6 точек подключения. При такой организации водопровода от стояка отходит одна труба, она последовательно обходит все точки подключения. В случае с PPR-водопроводом все ответвления делают при помощи тройников, потому данный тип еще называют тройниковым.

Монтаж водопровода из полипропиленовых труб последовательным подключением потребителей

Плюс этой системы — необходимо небольшое количество труб, а минус — давление на каждом ответвлении падает. В результате, при одной-двух работающих точках разбора, третьей, находящейся дальше от стояка, давления может просто не хватить.

Параллельная (коллекторная) разводка

Параллельная схема подключения называется еще коллекторной. Это потому, что после отвода от стояка устанавливается специальное устройство — коллектор. Это элемент с одним входом и некоторым количеством выходов. Есть из полипропилена и металла. Для водопровода более подходящие (и более дешевые) коллекторы из полипропилена.

Схема подключения такова, что от каждого отводов тянется отдельная труба к каждому потребителю (иногда к небольшой группе потребителей).

Параллельная схема монтажа водопровода из ППР труб

Подводка с сантехнике и бытовой технике

В каждом из способов монтажа водопровода из полипропиленовых труб к конкретному потребителю подходит труба. Есть два способа подключения к системе: гибкая и жесткая подводка.

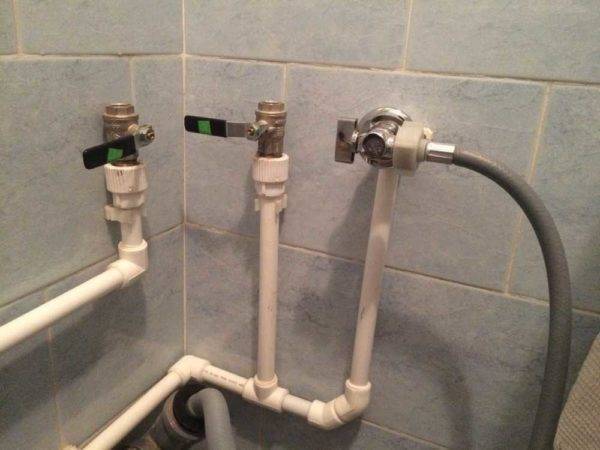

Жесткая подводка более надежна: PPR трубы и фитинги имеют высокую прочность. К тому же в этом случае имеется только одна резьба — на месте подсоединения потребителя. Но данный тип подводки требует высокой точности исполнения: погрешность может составлять всего несколько миллиметров. Этого при монтаже полипропиленового водопровода своими руками добиться сложно, потому чаще используют гибкую подводку. Только будьте внимательны, в некоторых случаях ее использование невозможно: подключать газовые котлы или газовые колонки, подводить воду к накопительным водонагревателям, водяным полотенцесушителям рекомендуют только с использованием жесткой подводки.

Варианты исполнения жесткой подводки

Мягкая подводка, наоборот, не требует высокой точности — погрешности нивелируются гибким шлангом в оплетке из нержавеющей стали или шлангом, который используют для подключения стиральной машины или посудомойки. Тубы выводят примерно в том районе, где устанавливается техника или подключается сантехника. Завершается она переходником на металл, к которому подключается шланг гибкой подводки (вторым своим концом он подключается к прибору).

К переходникам подсоединяются гибкие шланги

Этот вариант менее надежный, так как многое зависит от качества гибкой подводки. Также не самый приятный момент — наличие двух резьбовых соединения, а это — потенциальное место для появления течи.

Виды тройников для металлопластиковых труб

Фитинг-тройник для металлопластиковых труб монтируется в трубопровод с помощью обжимного, прессовочного или резьбового соединения.

Исходя из этого, существуют три осиновых разновидности подобных соединительных элементов, а именно:

Обжимные фитинги FADO

Однако кроме основных модификаций в трубопроводах из металлопластика «работают» и комбинированные тройники, торцы которых оформляются и под обжимной, и под резьбовой, и под пресс монтаж.

И такой подход к производству тройников породил следующие разновидности фитингов:

Переходные тройники, в конструкции которых есть и обжимная гайка, и пресс-гильза.
Переходные тройники, в конструкции которых есть и резьбовой торец (с наружно или внутренней накаткой), и обжимная гайка.
Тройники с креплением, корпус которых фиксируется к опорной поверхности с помощью литых кронштейнов, в которые можно вставить саморезы. Торцы такого тройника оформлены под обжимное или резьбовое соединение.

Подобное разнообразие позволяет оперировать в процессе сборки трубопровода, и разъемными (резьба и обжимная гайка), и неразъемными (пресс-гильза) схемами монтажа. В итоге, возрастает функциональность узла.

Например, с помощью того же тройника с двумя обжимными гайками и одной внутренней резьбой можно подключить в систему не только металлическую ветку, но и контрольно-измерительный прибор с классическим резьбовым штуцером.

Обзор фитингов для металлопластиковой системы

Для подготовки к работе важно разрезать трубы на участки, необходимой длины, при этом все разрезы нужно выполнять строго под прямым углом. Если в процессе резки труба деформировалась, ее необходимо выровнять калибром (он же поможет снять внутреннюю фаску). Для соединения металлопластиковых труб разных категорий в единую конструкцию применяются соединительные элементы — фитинги, различающиеся по конструкции, размеру и методам крепления

Для соединения металлопластиковых труб разных категорий в единую конструкцию применяются соединительные элементы — фитинги, различающиеся по конструкции, размеру и методам крепления

Для монтажа конструкции применяются различные виды крепежа, остановимся на них отдельно.

Вариант #1: цанговые

Цанговые фитинги, состоящие из корпуса, обжимного кольца, резиновой прокладки, имеют разъемную конструкцию, поэтому применять их можно несколько раз. Резьба деталей позволяет совмещать их с бытовыми приборами.

Для подсоединения соединительных элементов на трубу нужно надеть последовательно гайку и кольцо. Полученную конструкцию вставить в фитинг, затянуть гайку. Чтобы труба легче проходила в соединительный элемент, ее желательно смочить.

Вариант #2: компрессионные

Широко используемые для соединения труб детали, которые можно назваться условно-разъемными

Перед монтажом важно убедиться в наличии уплотнительных колец и прокладок-диэлектриков, которые должны находиться на хвостовике детали

Компрессионные фитинги широко используются при устройстве металлопластиковых конструкций. Они позволяют легко создавать соединения без применения специальных инструментов

Для подсоединения на торец трубы надевается гайка и обжимное кольцо (если оно имеет форму конуса, то процесс осуществляется с более узкой стороны детали). После этого хвостовик вставляется в трубу (для этого нужно приложить некоторое усилие), при этом в целях уплотнения деталь покрывается паклей, льном, герметиком.

Следующим этапом на корпус фитинга надевается и закручивается накидная гайка. Делать это удобно при помощи двух ключей: одним из них фиксируется деталь, другим – затягивается гайка.

Этот способ достаточно легок и не требует использования спецтехники, однако его нежелательно применять для скрытых разводок, поскольку при нем требуется проверка подсоединения.

Вариант #3: пуш-фитинги

Удобные соединительные элементы, для крепежа которых не нужны специнструменты. Для монтажа достаточно вставить изделие в соединительную деталь, при этом в смотровом окошечке должен быть виден конец трубы.

Сразу же по завершению монтажа, благодаря включенной струе воды, клин фитинга проталкивается вперед, образуя зажим, препятствующий протечке.

Этот метод позволяет быстро и легко создать необходимую конструкцию, обеспечив качественные долговечные соединения. Практически единственным недостатком пуш-фитингов является их высокая стоимость.

Вариант #4: пресс-фитинги

Данные элементы применяются для создания неразъемных соединений при помощи пресс-клещей или подобных приспособлений.

Пресс-фитинги создают герметичные долговечные соединения, однако их можно использовать только один раз. Кроме того, для работы с подобными элементами потребуются пресс-клещи

Для подсоединения нужно откалибровать деталь, сняв с нее феску, после чего на нее надевается гильза и вставляется фитинг. Гильза захватывается пресс-клещами, после чего путем сведения рукоятки деталь крепко зажимается.

Такой элемент можно использовать только раз, однако смонтированные с его помощью крепежи достаточно герметичны и надежны, благодаря чему они подходят для скрытых разводок.

Монтаж труб из разных видов материалов

Для соединения элементов, один из которых сделан из металла, а второй — из металлопластика, предназначены особые фитинги, один торец которого оснащен резьбой, а второй – раструбом.

Для монтажа металлическую трубу нужно нарезать резьбой, обмотать паклей, смазать мылом либо силиконом, а затем рукой накинуть фитинг. После того как второй его конец подсоединяется к пластиковому элементу, резьба закручивается полностью при помощи ключа.

Ассортимент фитингов разной формы

Для удобства монтажа соединительные элементы могут иметь разную форму. Наиболее часто встречаются:

переходники для соединения труб с различным диаметром;
тройники, обеспечивающие ответвления от центральной трубы;
уголки для изменения направления потока;
водорозетки (установочные колена);
крестовины, позволяющие организовать различные направления потока для 4-х труб.

Особую конфигурацию (муфты, треугольники, тройники) могут иметь пресс-фитинги.

Когда нужна врезка в водопровод

Врезка необходима в большинстве случаев, связанных с реконструкцией, ремонтом квартиры, переносом или заменой коммуникаций, установкой новых водопотребителей, в случае, когда перекрыть вводной кран невозможно, либо он отсутствует.

Итак, врезка потребуется в таких случаях:

подключение нового потребителя, к примеру, стиральной или посудомоечной машины;
покупка и запуск новых сантехнических точек — таких, как душ Шарко, душевая кабина или биде;
перепланировка жилья с изменением мест размещения моек, ванн, переносом кранов, объединением или разделением санузлов — ванных и туалетных комнат;
замена трубопроводов в случае их износа или в целях модернизации сети.

Виды кранов для подключения к сети водоснабжения

В магазинах можно приобрести обыкновенные проточные, а также тройные и угловые краны. Каждая модель имеет свои особенности.

Проточный

Отверстия выхода воды у него располагаются с обеих сторон. Подобный механизм монтируется на разветвленную трубу, которая соединяет водопроводную сеть со стиральной машиной. Проточная система работает по принципу перекрытия, прекращая ток воды к устройству и деля ветвление на два.

Данная модель будет идеальным вариантом, если труба под бытовые приборы уже имеется и к ней будет подключена только стиральная машина. В этом случае можно будет соединить концы трубы и наливного шланга проточным краном.

Тройной

За счет нескольких выходных отверстий соединяет приборы с водопроводом. Одно отверстие служит для перекрытия воды. Остальные объединяют все ветви водопроводной сети в один поток.

READ Как установить рамки шторки на номера

Существует множество моделей кранов данного вида, которые имеют различную конфигурацию, что позволяет соединять несколько приборов путем врезки в коммуникацию водоснабжения. Проточный кран для выполнения подобных задач не предназначен.

Именно поэтому тройной кран зачастую применяют для одновременного снабжения водой машины для мытья посуды и стиральной машины.

Угловой

Угловой кран представляет собой видоизмененную конструкцию проточной модели и применяется в том случае, когда нужно создать поворот водного потока под прямым углом при подключении устройства, которое будет конечным в системе.

К примеру это может быть стиральная машина, котел, смеситель или бачок унитаза.

При установке машины угловой вариант используется тогда, когда в ванне уже отдельно выведена труба для бытовых устройств.

Какие документы оформляются для врезки в магистральный водопровод

Делать врезку в общую магистраль водопровода без разрешения местных органов власти нельзя. Это повлечет штрафные санкции и привлечение к административной ответственности.

Для подсоединения к общему магистральному водопроводу владельцу домовладения необходимо получить разрешение в ведомстве, к ведению которого относится трубопровод.
В орган местного водоканала подается заявление с приложением документов, подтверждающих права на земельный участок и дом, а также кадастровый план участка.
Специалисты водоканала подготовят технические условия с указанием разрешенного для заявителя объема водозабора и места подключения.
После этого в районной СЭС необходимо получить заключение на присоединение к водопроводной сети.
Топографическую съемку в виде чертежа со всеми нужными сведениями об участке, построенными на нем объектами, в том числе и подземными, с указанием места водозаборного колодца, сделают кадастровые инженеры.
В проектном отделе водоканала заказывается проект водоснабжения дома.
В коммунальных службах оформляется ордер на проведение земляных работ.

Выполнять врезку в общий пластиковый, стальной или чугунный трубопровод, вправе только представители водоканала.

Служба водного хозяйства принимает работы, выдает справку о выполнении техусловий. Заключает с владельцем домовладения договор об эксплуатации трубопровода водоснабжения.

Врезка в магистральный трубопровод

Отвод от магистрального трубопровода под давлением реализуется в 3 этапа:

Земляные работы.
Процесс врезки.
Выполнение отвода водоснабжения.

На этапе земляных работ роется котлован габаритами 1,5 х 1,5 метра. Его дно опускается на полметра ниже трубы. Рыть можно сначала экскаватором (до металлической или полимерной ленты, уложенной над трубой на расстоянии 300-500 мм), потом – лопатами. Если точка врезки находится в колодце – этот этап исключается.

При помощи отверстия в седелке или разборном хомуте осуществляется прокол тела арматуры. Подобный элемент сопряжения похож на тройник. На боковой отвод накручивается запорный вентиль, который после прокола перекрывает поток воды.

Для монтажа на пластиковые трубы можно использовать ординарные седловые хомуты или седелки-обоймы.Обратите внимание! Оптимальным вариантом седелки для труб из полимера – электросварной разборной хомут. Разбираясь на 2 части, он устанавливается над местом врезки и спаивается с телом трубы при помощи сварочного аппарата

Таким образом получается высокопрочное и герметичное соединение.

Отвод линии водопровода от магистрали – завершающий этап процесса. Начало нового трубопровода находится на вентиле седелки, а его конец – на счетчике расхода воды.

Если необходима врезка в подземные коммуникации, то для начала нужно выкопать яму в месте, где расположен трубопровод

Как соединяют пластиковые трубы без паяльника?

До того как переходить к технологиям врезки в полипропиленовые трубопроводы, нужно остановиться на методах соединения разных пластиковых труб без сварки. Есть несколько способов, позволяющих добиться желанной цели. Одни из них используют не очень часто, другие, наоборот, применяют практически все мастера. К самым популярным методам причисляют 6 технологий.

Электросварные седелки. Они используются для пластиковых изделий одного вида — для полиэтилена низкого давления. Он расправляется при подаче напряжения от сети.
Стыковка ПП труб с помощью фланцев. Данное соединение считается максимально надежным: для него используют болты, их вкручивают в отверстия, предусмотренные в элементах.
Использование специальных элементов — труб большего диаметра, они имеют раструбы, уплотнительные манжеты. Стыки надежно защищают резиновыми уплотнителями. Это вариант, подходящий для безнапорных трубопроводов.
Соединение элементов с помощью муфт. Перед монтажом на трубе нарезают резьбу. Чтобы обеспечить максимальную герметичность отрезка, ее обматывают паклей, ФУМ-лентой или обмазывают специальной сантехнической пастой. Однако лучший вариант — сварное соединение.
Использование практичных компрессионных элементов, или пресс-фитингов — из стали или чугуна. Этот вариант подходит в том случае, когда диаметр труб небольшой. Плюсы фитингов — широкий ассортимент, позволяющий монтировать участки трубопроводов под различными углами.
Использование клеевого состава. Этот способ имеет серьезное ограничение. Он совершенно не подходит для водопроводов с горячей водой. Исключение есть: это марки, способные выдерживать высокие температуры. Клей наносят на детали, соединяют, затем оставляют сохнуть. Это минус, так как нужен достаточно большой перерыв в эксплуатации коммуникации. Многие мастера «заклеймили» этот метод как самый ненадежный.

Каждый хозяин по-своему ответит на вопрос, как врезаться в полипропиленовую трубу без пайки. На решение относительно способа работы обязательно повлияет тип используемых элементов, их размер и предназначение конкретного трубопровода.

Использование фланцев

Такое соединение получается максимально надежным: стыки способны выдерживать давление до 16 атмосфер и высокую температуру. Диаметр трубопровода, для которого возможна эта операция, составляет от 20 до 1200 мм.

Сначала на обоих концах соединяемых элементов делают срез, но следят за тем, чтобы не образовались заусенцы. Затем на них устанавливают прокладки, максимальное расстояние от торца — 10 мм

На резиновые уплотнители надевают фланцы, соединяют их болтами и осторожно затягивают

Соединение пресс-фитингами

Это второй популярный способ, используемый там, где необходимо обеспечить разветвление или поворот трубопровода. Компрессионный фитинг состоит из крышки, корпуса, зажимного, упорного кольца и втулки.

Перед операцией концы полипропиленовых труб обрезают перпендикулярно оси, заусеницы убирают, элементы очищают от пыли и обезжиривают. На них надевают гайки, выкрученные из фитингов, затем устанавливают зажимные кольца. Элементы в фитинг вставляют до упора, затем закручивают крепежи на каждом из них.

Применение муфт (ПНД)

Это основная разновидность компрессионных фитингов. Такой вид соединения подходит как для напорного, так и для безнапорного трубопровода. После обрезки краев соединяемых элементов их вставляют в муфту, следя за тем, чтобы стык деталей находился точно посередине муфты. Затем гайки затягивают.

Зажимные соединительные крепежи используют так, где трубопровод находится близко к полу или стене. В этом случае муфту развинчивают, на трубу надевают все ее детали по порядку, потом закручивают гайку. С противоположной стороны прикручивают фитинг-американку с уже зафиксированной полипропиленовой трубой.

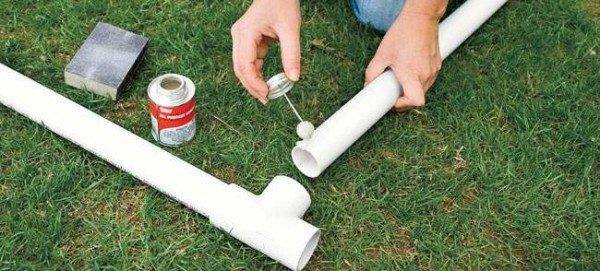

Склеивание элементов

Этот способ применяют как дополнение (например, при использовании фитингов), так как клеевые составы не отличаются большой надежностью. В этом случае краям склеиваемых деталей надо обеспечить шероховатость. Для этой цели после обрезки труб их края обрабатывают наждачной бумагой.

Подготовленные поверхности обезжиривают. Клей наносят на все участки, где будет устанавливаться фитинг. Отрезки соединяют, проверяют корректность положения, фиксируют на минуту, затем оставляют до полного высыхания. Состав схватывается уже через четверть часа, однако для полного высыхания ему требуются как минимум сутки.

Как осуществить врезку

Традиционно врезка в пластиковую канализационную трубу ПВХ, ПП или ПЭ в частном доме или квартире, Вам нужно будет купить специальные адаптеры. Эти детали подбираются из материала, из которого выполнен трубопровод. Они врезаются в нужное место в коммуникации, закрепляются и образуют удобный и герметичный выход для подсоединения дополнительных коммуникаций.

Фланец

Для врезки в полипропиленовую или полиэтиленовую канализационную трубу небольшого диаметра можно использовать фланцы. Для установки таких приспособлений понадобится только отверстие на магистрали

Перед началом работы отключите воду, просверлите отверстие, очень важно, чтобы его размер точно соответствовал выбранному фланцу, иначе врезка не будет эффективной или со временем начнет протекать. Очистите его от пыли и пластиковой стружки. Видео: как сделать врезку в канализационную трубу под давлением

Видео: как сделать врезку в канализационную трубу под давлением.

Внутреннюю часть дыры и наружный участок просверленной трубы смажьте герметиком. После установите на магистрали фланцевое соединение и плотно затяните его при помощи хомутов на верхней части крепежа. За счет герметика на наружном участке трубы, врезка получится прочной и полностью герметичной. Совет: обязательно перед началом работы протрите трубу, она должна быть полностью сухая. Воду не включать до полного застывания герметичной мастики, в среднем на это уходит 8 часов.

Фото: фланец для наружной канализации

Как произвести резку в пластиковую трубу:

Перед началом работ нужно перекрыть воду в стояке, иначе может прорвать трубы при сверлении отверстия;
После этого необходимо просверлить отверстие в определенном месте отверстие. Строго следите за тем, что размер будущего места врезки соответствовал Вашим потребностям и размеру адаптера;
Зачистите отверстие при помощи наждачной бумаги с небольшой абразивностью, после чего обработайте его обезжиривающими смесями;
Осталось только установить адаптер в трубу и закрепить его при помощи болтового соединения. Не перетяните болты, чтобы предупредить прорыв или трещины магистрали. Место стыка желательно обработать герметиками или мастиками для образования прочного и герметичного крепления.

В зависимости от диаметра канализационной трубы, нужно выбрать правильный переходник для врезки, например, для 110 мм понадобится адаптер 50. Для разветвления коммуникаций до 50 мм используются соединители от 20 до 32 мм.

Патрубки для врезки в чугунную трубу

Для врезки в чугунную или металлическую канализационную трубу Вам понадобится отрезок аналогичной полой коммуникации. Такая система успешно используется в частном доме или на даче, в особенности для обустройства наружной безнапорной коммуникации. Как сделать разветвление при помощи труб:

Определите, где именно Вам необходима врезка, после этого отметьте это место на чертеже канализационной системы и отключите воду;
Используя дрель с соответствующей насадкой, просверлите отверстие необходимого диаметра. Будьте осторожны, следите за тем, что на месте обработки не оставалась стружки, которая может повредить коммуникацию;
Очистите отверстие от пыли, металлических осколков и грязи, обезжирьте поверхность;
Вставьте в коммуникацию трубу. При этом нужно быть предельно внимательными: задвинув переходник слишком глубоко, Вы можете образовать препятствие для нормального стока воды. Оптимальным расстоянием является 5 мм от стенки отверстия;
Установив трубный адаптер на определенное расстояние, приварите его к магистрали;
Место шва обработайте специальными составами, которые защитят его от коррозии и разрушения.

По окончании работы подождите несколько часов, пока шов окончательно не застынет, и можете включать воду. Периодически крепление рекомендуется промазывать с целью предупреждения ржавления.

Монтаж пластиковых труб с помощью пресс-фитинга

Сначала составьте план-схему будущей магистрали. Подберите материал и фитинги. Трубы маленького диаметра нарежьте специальными строительными ножницами.

Инструкция по установке:

Зачистите края снаружи и изнутри трубы.
Наденьте фиксирующую гайку и разрезанное кольцо.
Смажьте техническим жиром для удобства соединения.
Стыкуйте детали, продвинув разрезанное кольцо до края, и закрутите гайку до упора.

Соединение с помощью пресс-фитинга — прорыв в технологии монтажа трубопроводов из полимерных материалов и некоторых металлов. Инновационная конструкция упрощает монтаж, делает соединение надежным, долговечным. Минус – высокая стоимость фитингов и неразъемность узла.

Метод пайки

Применяется способ преимущественно для соединения труб с малым диаметром.

Описание способа:

Разогрейте паяльник до установленной температуры.
Наденьте подготовленную трубу и фитинг на оборудование.
Выдерживайте время, необходимое для расплавления пластика (согласно таблице).
Далее расплавленные трубы соедините, зафиксируйте в неподвижном состоянии.

При соединении данным методом детали не должны свободно входить/соприкасаться друг с другом. Иначе конструкция будет не прочной.

Виды и размеры водопроводных пластиковых труб

Характерные особенности:

Диаметр пластиковых труб для водопровода: от 20 до 125 мм.
Изделия выдерживают температуру 90…95 градусов.
Заготовки труб нарезают по 4-8 м (в производственных условиях) и в таком виде их реализуют через розничную сеть.
Трубы выдерживают давление в 20 атмосфер (атм).

Варианты исполнения полимерных труб зависят от сырья:

полиэтилен (сокращенно — ПЭ);
поливинилхлорид (условное обозначение — ПВХ);
полипропилен (кратко – ПП);
ПП с алюминиевым армированием (или металлопластиковые);
ПП с многослойным стекловолокном.

ПЭ трубы выпускаются преимущественно черного цвета с синей полосой по всей длине. Этот признак можно обнаружить на магистралях холодного водоснабжения.

ПП трубы характеризуются как жёсткие и прочные, изготавливаются в сером цвете. В исполнении с прослойками (армированием) на трубах присутствует маркировка с красной полосой. Это изделия, предназначенные для отопления и горячего водоснабжения.

Особенности монтажа

Однослойные ППР трубы PN 10 и PN 16 имеют большой коэффициент теплового расширения: при перепаде температур на 100°C каждый метр становится длиннее на 1,5 см. Даже с учетом того, что такой перепад температур в реальной жизни недостижим, это очень большая цифра. Чтобы это увеличение длинны не разрушило водопровод, в системе предусматривают компенсационные петли (компенсаторы).

Типы компенсаторов для полипропиленового водопровода

Если длинна трубопровода невелика и разводится при этом холодная вода, компенсатор можно не делать — разница в длине будет небольшой, но на ГВС желательно сделать хотя-бы элементарный Г-образный компенсатор (смотрите рисунок).

Методы врезки без сварки

Можно врезаться в магистральный трубопровод, не используя сварку. Такую технологию применяют многие специалисты, так как сварочные работы требуют соблюдения правил безопасности. При этом для сварки понадобится специальное оборудование. Сварочные работы считаются сложными и трудоемкими.

Из несварочных технологий врезки выделяют:

установка коллектора – оптимальное решение для большого частного дома. Компактная коллекторная система монтируется и в квартире. К входу такой системы устанавливается водопроводная труба. У коллектора предусмотрено несколько выходов. Их количество зависит от модели системы. Трубопровод подсоединяется к любому выходу. Для фиксации шлангов используются переходники;
установка тройника – этот метод врезки используется, если предусматривается единый отвод. Предварительно раскручивается соединение водопровода, а затем на данное место монтируется тройник. Трубопровод расширяют либо укорачивают, нарезая резьбу;
процесс резки самой трубы – методика оптимально, если соединение снаружи отсутствует. Для выполнения резки используется болгарка. Устанавливается тройник с предварительно вырезанной резьбой;
применение тонкой трубы – в системе подготавливается отверстие, на которое фиксируется уплотнитель, хомут. Для монтажа отвода используются стягивающие винты.

Варианты врезки в пластиковую трубу

Рассмотрим, как врезать в пластиковую водопроводную трубу в разных вариантах: посредством обжима хомутом накладкой, подключением коллектора или тройника, монтажом электросварочной седелки, обеспечение врезки посредством патрубка.

Монтаж обжимного хомута накладки

Данный узел представляет собой две детали стянутыми хомутами болтами. Крепится верхняя часть к трубе через уплотнительную прокладку препятствующая протечкам воды. Для хорошего прижима обе части накладки должны быть подобраны соответствующего размера по маркировке.

В первой верхней части устроено технологическое отверстие для подключения новой линии водоснабжения.

Возможное подключение посредством:

Элемент запорного крана,
наличие встроенной фрезы и защитного клапана,
концом из металла в виде фланца,
возможность пластикового торца под склеивание.

После размещения хомута с накладками верхнюю часть направляю в сторону планируемого отвода новой линии. Фиксируют узел болтами, которые заранее подбирают по размеру с учетом диаметра узла. Специальным устройством просверливают в магистрали отверстие через патрубок смонтированного фитинга.

Данный способ, так же позволяет выполнить подключение к пластиковой трубе находящейся под давлением воды. Для этого в узле установлен встроенный вентиль, проворачивая который происходит сверление отверстии. После получения нужного результата кран закрывается, и фреза поднимается.

Это очень выгодный способ позволяющий решить проблемы подключения к воде в тех случаях, когда нет возможности прекратить подачу водоснабжения или она крайне неудобна. Такое решение упрощает процедуру и дает возможность проведение её в оперативном режиме.

Устройство хомута или коллектора

Установка тройника можно назвать классическим вариантом решения проблемы. Вместе установки, подготовленной путем удаления части трубы с двух сторон, монтируется отдельная часть в виде тройника или коллектора. Далее производиться пайка.

Приспособление электросварочной седёлки

Этот механизм напоминает выше описанный способ крепления накладки, но с отличиями. Она, так же как тройник обеспечивает плотное и надежное крепление посредством пайки на молекулярном уровне материала.

Достигается это за счет устройства в пластике накладок электрических нагревательных спиралей, которые специальным сварочным устройством, имеющий программу, настроенную под каждый узел, для исключения перегрева. После чего пластик разогреваясь до определенной температуры, не превышающей критической, приклеивается к пластику и обеспечивает плотный и крепкий контакт.

Врезка посредством патрубка

Хороший способ на трубах низкого давления. Принцип крепления заключается в том, что с помощью патрубка и обхвата, без сварочных работ, устанавливается на трубах. Подбирается элементы устройства нужного диаметра, в противном случае узел может дать течь воды. Крепление позволит просто и быстро установить отвод.

Выбор лучшего решения

Без сомнения можно, что самым универсальным и эффективным способом, учитывая сложности монтажа узла, является накладки. В сравнении с другими способами он обеспечивает надежность и гибкость в монтаже.

Это интересно: Чем можно заменить паяльник в домашних условиях — практические советы

Нюансы врезки в водопровод под давлением

Чтобы врезаться в напорный трубопровод, применяют хомуты-накладки или электросварочные седелки, оснащенные фрезой, встроенной внутри накладки. Она располагается в герметично закрытом корпусе и при сверлении брызги воды не мешают процессу.

Накладка приваривается к трубе, устанавливается запорная арматура. Для сверления используется шестигранный ключ. После завершения процесса фреза вынимается и патрубок в накладке закрывается резьбовой крышкой.

Накладки с внутренней фрезой можно применять в любых водопроводах, в том числе находящихся под давлением. Однако их стоимость выше, чем у обычных накладок.

Осуществление врезки своими руками

Необходимые инструменты и материалы.

Основные инструменты необходимые для выполнения работ по врезки отвода из пластиковой трубы:

паяльник утюг;
труборез;
карандаш строительный;
сварочный аппарат (в случае проведения варки электросварочной седелки).

Материалы, применяемые в процессе работ:

пластиковая труба;
тройник соответствующего диаметра и другой узел.

Ход работ

Прежде всего, необходимо перед началом проведения работ подготовить весь инструмент и материал необходимый для этого. Убедившись в полной комплектации и наличием, при необходимости, нужных разрешений от контролирующих органов, приступаем к проведению работ.

Подготовка и устройство колодца для врезки в магистральную сеть водоснабжения. Работы выполняются с привлечением специальной техники и сотрудников контролирующих органов, так как работы производятся на сети подведомственной им.

Параллельно проводится работы по подготовке траншеи для прокладки новой линии водоснабжения и водоотведения. Если эти линии пересекают, так же чужие магистральные сети и в проекте указано пригласить представителя при производстве работ, то это придется выполнить обязательно.

Далее выполняются работы по врезке в магистральную сеть водоснабжения, способами в зависимости от выбранного варианта и устройства.

Подключение к смонтированному узлу врезки всей новой линии системы водоснабжения до узла учета и отходящего крана, где представители поставят пломбу.

Как врезаться в пластиковую трубу: особенности работ и разбор всех важных нюансов
