Вентиляция в ванной комнате и туалете — принцип работы, монтаж

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Из каких элементов состоит вентиляционная система

Сперва следует определиться, какой разновидности вентсистема будет установлена. Дальше нужно подготовить все востребованные элементы, заранее определив их размеры. Вот какие элементы понадобятся в обязательном порядке.

Во-первых, вентилятор. Это основная составляющая системы. Его встраивают:

• в потолок;
• в короб воздуховода;
• в стену.

Непосредственно в воздуховод этот агрегат встраивается в том случае, если планируется монтирование сложной вентсистемы. К примеру, туалет и ванная – разные помещения. Тогда в каждом помещении следует установить отдельные вентиляционные отверстия, отвести от них коробы и трубы. И лишь впоследствии эти элементы потребуется подключить к единому воздуховоду.

Во-вторых, короб воздуховода. Материал для его изготовления – металл или пластик. Сечение круглое или прямое. У каждой системы свои преимущества. К примеру, прямоугольный вариант проще крепится к стене, к потолку. Над натяжным или подвесным потолком его расположение выглядит идеально. Зато круглое сечение эффективнее обеспечивает отвод воздуха, ведь там отсутствуют внутренние углы.

В-третьих, детали для закрепления воздуховодов. Используются кронштейны (готовые хомуты или самодельные элементы). Их устанавливают примерно через каждые 0,5-0,7 м, это зависит от места размещения.

В-четвертых, поворотные колена. Применяются, когда используют жесткий короб. Предназначаются:

• для установки сложных конструкций;
• когда требуется произвести вывод через потолок или стену;
• если направление воздушного потока меняется.

В-пятых, соединительные муфты. Потребуются для сопряжения отдельных секций воздуховода.

В-шестых, обратный клапан. Необходим для предотвращения обратного тока воздушных масс после отключения вентсистемы. Также обратный клапан потребуется, если на улице сильный ветер.

В-седьмых, вентиляционные решетки. Они должны присутствовать на входе и выходе из отверстия системы с канальным вентилятором. А если устанавливается накладной осевой вентилятор, тогда решетка монтируется на выходное отверстие.

Подписка на рассылку

Вытяжной вентилятор – устройство, которое все чаще можно увидеть в домах наших сограждан. Причин для этого несколько. Во-первых, за последнее время благодаря значительному удешевлению стоимости производства подобных приборов, позволить себе такую покупку может практически каждый. Во-вторых, данный электроприбор, безусловно, является очень полезным приобретением для квартиры и частного дома.

Электрическая схема бытового вентилятора и ее особенности

Основная задача вытяжного вентилятора– обеспечивать принудительную искусственную циркуляцию воздуха в тех помещениях, где естественная циркуляция затруднена или недостаточно. Ярким примером подобного помещения может служить ванная комната. В многоквартирных домах, как правило, это помещение находится вдалеке от внешних несущих стен, а, следовательно, циркуляция воздуха в них затруднена. Если добавить к этому повышенную влажность и возникающую из-за нее плесень, то сразу становиться понятно, что вытяжной вентилятор в ванную комнату – это не просто дань моде, а реальная необходимость.

Для того чтобы подключить вентилятор, необходимо знать несколько небольших нюансов. Нужно понимать, что электрическая схема подключения вентилятора во многом определяется местом его установки и наличием у него особенностей в конструкции.

Основные схемы подключения:

1. Подключение со встроенным выключателем. Самая простая схема. К прибору подводится питание в 220 В. Включение, и выключение вентилятора происходит за счет встроенного в прибор выключателя.

2. Подключение через выключатель. Применив данную схему, включение и выключение вентилятора производится при помощи специального выключателя. Как правило, он располагается перед входом в комнату. Для такого подключения необходимо проложить 2 кабеля – один от распределительной коробки до выключателя, второй – до непосредственно самого прибора.

3. Подключение вентилятора с таймером. Особенность данных устройств в том, что выключаются они не сразу, а по истечении определенного времени. Это осуществляется за счет специального реле времени, которое производит автоматическое отключение прибора через заранее установленный промежуток времени (обычно от одной минуты до получаса). При таком подключении к выключателю идет один провод, а к прибору – два.

4. Подключение вентилятора с датчиком влажности. Электрическая схема управления вентилятором может предусматривать наличие датчика влажности, который измеряет показания в реальном времени и, сообразуясь с заданной программой, осуществляет контроль за работой прибора – производит его включение при повышении влажности и отключает его в тот момент, когда она достигает оптимальных значений. Схема подключения прибора аналогична той, что необходима для подключения вентилятора с таймером.

Большинство вентиляторов состоит из схем коммутации, запуска, обмоток электромотора. Элементов перечня касается ремонт. Часто в бытовых моделях используется тривиальная катушка, намотанная медной жилой с лаковой изоляцией. Рассмотрим сегодня, как делать ремонт вентиляторов своими руками, индуктивность сгорела, проволока порвалась по причине неосмотрительности оператора. Для восстановления катушки используется старое доброе приспособление, несмотря на простоту, не достанешь в магазине. С помощью механизма мотают индуктивности, используя электрический привод, работая ручками.

Настенный монтаж

Под декоративной панелью вентиляторов находятся отверстия для крепления корпуса к стене или потолку. Поэтому следует приложить аппарат к отверстию отдушины (иногда приходится отдушину расширять) и карандашом наметить места для сверления.

Далее, в местах где вы поставили отметки, необходимо просверлить отверстия, используя перфоратор или ударную дрель. Для последней обязательно использование сверла с напайкой “по бетону”. После просверливания отверстий, забейте в них пластиковые дюбели, вставьте кулер в отдушину и закрепите его саморезами.

Теперь, когда оборудование установлено, можно подсоединить провода, пользуясь схемами, приведенными выше.

Существует еще один вариант, с помощью которого можно установить вентилятор в туалете или в ванной без использования электроинструмента:

• приобретите в магазине жидкие гвозди или силиконовый клей;
• зачистите поверхность стены в месте крепления кулера от штукатурки или побелки;
• нанесите вокруг отдушины клей с помощью пистолета или выдавливая его рукояткой молотка;

• вставьте кулер в отдушину и проверьте горизонталь, используя уровень;
• зафиксируйте аппарат в таком положении скотчем;
• через 2-3 часа, фиксацию можно снять;
• после подключения проводов и возвращения декоративной панели на место, установка вентилятора в ванной закончена.

Для наглядности и лучшего усвоения материала, можно посмотреть следующее видео.

Какого типа вентилятор подходит для конкретного помещения

Для жилого дома лучше всего выбирать вытяжную систему вентиляции. Воздух входит в помещение естественным путем, а выводится с помощью вентилятора. Вытяжные вентиляторы разделяются на следующие типы:

• канальные;
• осевые;
• радиальные;
• крышные.

Осевые настенные вентиляторы (еще их называют накладными)

Обычный осевой настенный вентилятор

В конструкцию входят:

• корпус в виде цилиндра;
• колесо внутри корпуса (оно имеет консольные лопасти);
• ось электродвигателя (на ней крепится колесо);
• ротор и статор.

Воздух захватывается вращающимися лопастями, и активированный воздушный поток выводится из помещения наружу. Цены на накладные вентиляторы

Вентиляторы канального типа

Осевые канальные вентиляторы появились в домах граждан не так давно. И устанавливают их не настолько часто, как накладные вентиляторы. Причина такой непопулярности – сложность монтажа своими руками. Но иной раз они становятся незаменимыми и идеально подходящими для конкретных условий. К примеру, если квадратура помещения, в котором требуется контролировать вентиляцию, превышает 15 м².

Осевой вентилятор канального типа

Вентиляторы радиального типа

Вентилятор радиального типа

Конструкцию этого агрегата составляют:

• двигатель;
• ось вращения колеса, имеющего лопасти;
• металлический короб спиралевидной формы (напоминает ракушку древнего моллюска аммонита), закрытый.

Вентиляторы крышные

Вентиляторы устанавливаются на крышах особняков и многоквартирных домов.

В частных домах часто применяются крышные вентиляторы

Вероятные ошибки

При подключении чаще всего допускаются следующие ошибки:

Монтаж выключателя внутри ванной комнаты. Согласно ПУЭ установка выключателей, розеток и других средств управления запрещена в туалетах и ванных.
Неаккуратность выполнения работ. При монтаже есть риск повреждения облицовки, из-за чего может потребоваться повторный ремонт в ванной

Важно внимательно выполнять все работы, особенно при креплении на саморезы.
Покупка проводов неподходящего сечения для подсоединения. По правилам техники безопасности минимальное сечение составляет 0,75 кв.мм. Кабели меньшего диаметра использовать нельзя

Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.

Кабели меньшего диаметра использовать нельзя. Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.

При использовании выносных датчиков, а не встроенных изначально в сам вентилятор, можно столкнуться со сложностями в эксплуатации. Сенсоры должны иметь высокий уровень влаго- и и пылезащищенности. К тому же эти устройства можно отнести к приборам управления, которые также запрещено размещать в ванной по правилам ПУЭ.

Разновидности вентиляции

Чтобы избежать таких неприятных явлений, как появление плесени, грибка, запаха канализации, конденсата на стенах/ потолке, санузел должен хорошо проветриваться. Современные отделочные материалы очень дороги, поэтому перед тем, как проводить ремонт нужно выполнить работы по монтажу новой или улучшению существующей системы вентиляции.

По воздухообмену

Виды:

• естественная;
• искусственная.

Естественная вентиляция осуществляется за счет разницы давлений внутри и снаружи дома. Свежий воздух поступает через входные двери, в щели между рамами и окнами. А поскольку существует тенденция установки герметичных стеклопакетов, качественных дверей, то стихийная циркуляция не происходит. Для воздухообмена остаются только вентиляционные каналы. А что делать, если они не обеспечивают должное проветривание помещения, система, как говорят, не тянет ?
Дополнительно к естественной циркуляции, уводящей загрязненный воздух через канал в трубе (шахте), устанавливают вентилятор. Он создает пониженное давление. В то же время из других помещений поступает свежий воздух, замещая использованный с повышенной влажностью. Неприятные запахи вместе с ним тоже улетучиваются.

По назначению

Типы:

• приточная;
• вытяжная;
• смешанная.

Приточная вентиляция обеспечивает поступление воздуха принудительно, создавая зону повышенного давления, тем самым вытесняя загрязненный газ через канал.

Вытяжная система – это увод старого воздуха в канал естественным путем, причем его место тут же занимает новый, поступивший из близлежащих помещений.

Смешанная система совмещает в себе оба предыдущих варианта.

По конструкции

Виды:

• канальная;
• без каналов.

В квартире обычно не подводят каналы и к ванной, и к туалету, выполняют только один выход, а между двумя помещениями делают вентиляционное окно. Для участков жилой зоны требующих активного воздухообмена устраивают канальную систему.

Как сделать вентиляцию в ванной и туалете

Процесс установки вентиляции можно выполнить собственными силами, соблюдая некоторые рекомендации и правила:

• С помощью ершика почистить канал системы.
• Фиксация вентиляции осуществляется в зоне повышенной влажности, а именно под потолком и обязательно напротив источника воздуха.
• Следует сделать точную разметку установки, расположения проводки, учитывая расположение источника электричества, размеров вентилятора.
• Монтажные работы проводятся с помощью клея, решетки, дюбелей, отвертки. Для воздуховода пригодится шланг, а для маскировки агрегата и труб – короб из гипсокартона.
• Поместить в воздуховод специальный вентилятор. Если же используется накладная модель, то сперва крепится короб. Соединить клеммы с кабельной линией, но только двужильной.
• Установить корпус, для чего есть встроенные защелки. Если их нет, можно использовать дюбели.
• Когда нет возможность прямого подключения, нужно нарастить воздуховод, который маскируют или декорируют. Понадобится любой тип шланга – гибкий или жесткий.
• Чтобы расходовать минимальное количество электричества, рационально пользоваться устройством, желательно активировать вентилятор в тот момент, когда включается свет. Для этого необходимо провести специальный кабель к выключателю.
• Выполнив установку, подключив к сети, можно подать напряжение, это требуется для проверки функционирования вентиляции принудительного типа.

Когда оборудование выбрано не совсем точно, а расчеты сделаны не верно, система будет работать не совсем эффективно. Простыми словами, она будет работать с обратным эффектом, так как воздух будет задуваться обратно в помещение.

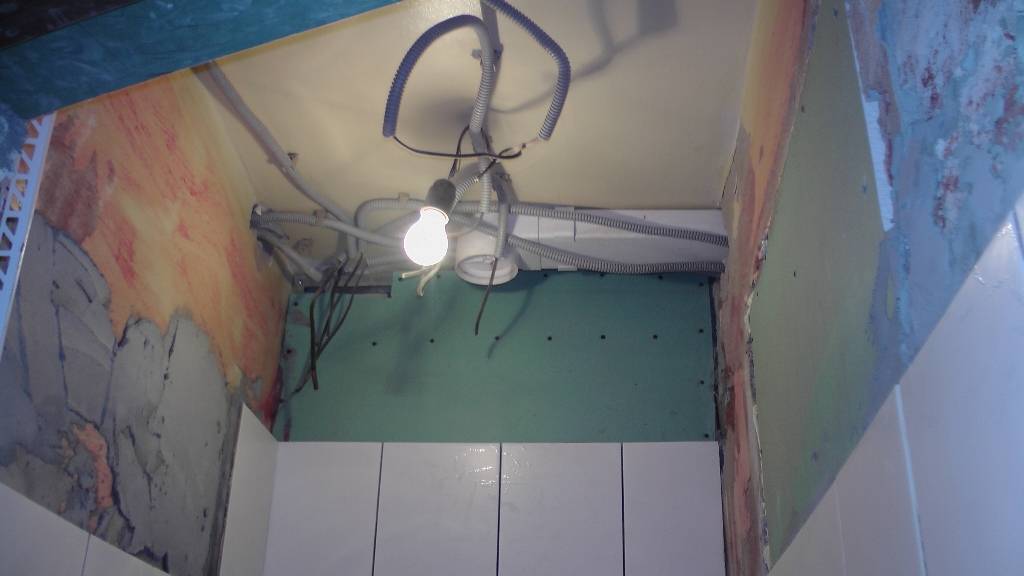

Фото: например, при обшивке туалете пластиковыми панелями было расширено отверстие вентиляционного канала и нарощено до каркаса гофрированной трубой

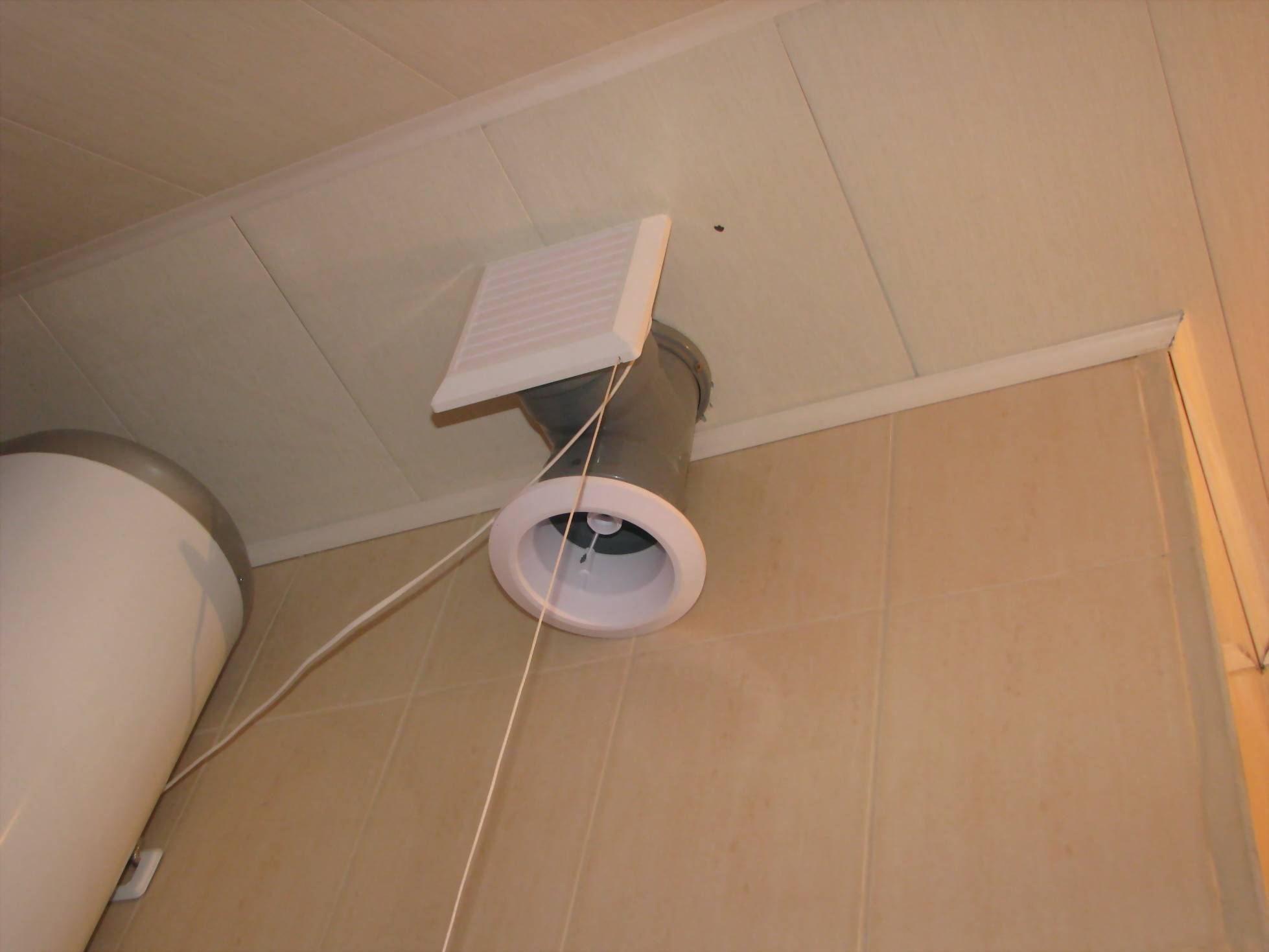

Далее был смонтирован вентилятор вытяжки

Решить проблему просто, если поставить обратный клапан. Побор данного прибора напрямую зависит от вентиляции. Если канал находится вертикально, то необходимо брать горизонтальный клапан с обратным эффектом. В случае продольного воздуховода – потребуется помощь вертикального клапана. Для автоматизации всего вентиляционного процесса в ванной комнате и туалете, можно воспользоваться таймером. С его помощью будет поддерживаться установленный режим, независимо от присутствия и отсутствия хозяев.

Подводя итоги, следует отметить, что вентиляция играет важную роль в нормальном функционировании, работе приборов, состоянии мебели, а главное, здоровья человека. Постоянная влажность, отсутствие полноценной циркуляции воздуха, сопровождаются появлением плесени, сырости, неприятных запахов. Учитывая широкий выбор способов проветривания и вентиляции, можно подобрать именно тот, который получиться монтировать своими руками.

Проектирование системы

Для внедрения вентиляторов в стенные проемы, самым правильным является использование не только декоративных решеток, но и систем фильтрации. Если приходится выбивать дополнительное отверстие между ванной комнатой и санузлом (для проводки воздуха), то фильтр между двумя помещениями является очень рациональным фрагментом вентиляционной системы. Ведь загрязненный воздух из туалета не сможет проникать в ванную комнату.

Представим на рисунке схему подключения вентилятора в общую проводку:

Схема монтажа вентиляционной системы состояит из следующих стратегических этапов:

монтирование воздуховода (важно подобрать правильный диаметр и длину);
спроектировать оптимальную вытяжную систему для ванных комнат (с учетом мощности электропроводки);
своими руками в туалете(можно и с помощью мастера) проделать аккуратное ровное отверстие;
Установить вентиляцию в туалете либо ванной комнате;

Когда вентиляционные системы нужно внедрять в туалеты и ванные комнаты частных домов, то начинать необходимо с организации подключения вентканала к общему дымоходу;  либо создать вентиляционный канал.

При проектировании нового канала необходимо тщательно просчитать все этапы прокладки вентиляции через ванную.

Советуем не использовать металлические коробы для создания вентиляционного канала частного дома. Мало того, что металлические конструкции окисляются, так и требуют демонтажа и замены каждые 5 лет. Если вентиляционный канал для отработанного воздуха будет применятся с прямым выходом в дымоход, то из-за углекислоты, металлическая поверхность короба станет еще более коррозирована.

Наиболее рациональным является установка пластиковых коробов. Недаром они почти полностью вытеснили с рынка металлические.

Старайтесь избегать гофрированных труб, они оптимальны только для коротких вентиляционных каналов.

Коробы должны быть установлены еще во время проведения всех ремонтных работ. Боле того, желательно произвести установку еще до того как процесс запущен.

Однако даже после того как вы спроектировали лично всю систему, убедились, что она функционирует и соответствует всем нормативам, вентиляция может давать сбои. Проблема может быть с неточностями в расчете сечений вентиляционных каналов. Также, самыми частыми ошибками является неправильный монтаж.

Если после того как вы соорудили систему вентиляции прошло много времени, и спустя это время система начала заметно барахлить, значит в канале, скорее всего скопилось много мусора, который падает либо со стороны крыши, либо из воздуха. Если кто-то из соседей делал такой капитальный ремонт, который затронул короб, то причина может быть в пробках строительного мусора расположенный поперек воздушного хода.

Вентиляция сквозь стену

У этого варианта есть неоспоримые преимущества. Хороший воздухообмен можно сделать там, где нет канальной системы или возможности ее соорудить. Весь процесс монтажа достаточно простой и сравнительно дешевый. Экономия пространства под потолком или на чердаке. Из минусов: почти полностью отсутствует естественная вентиляция, поскольку канал перекрывают лопасти; вероятность потеков от конденсата на фасаде дома;плохая теплоизоляция канала, что будет ощутимо при сильных морозах.

При грамотном и тщательном подходе смонтировать систему вентиляции окажется под силу даже новичку

Вытяжное отверстие делают на противоположной от двери стене с помощью перфоратора или мощной ударной дрели. Пыли и мусора в процессе работы очень много, а края пробоины скорее всего будут не очень ровными. Другое дело дорогостоящее, но практически идеальное алмазное бурение. Вентканалом в стене будет труба подходящего диаметра из пластика или нержавейки. По окружности ее фиксируют монтажной пеной. Снаружи дома выводить трубу на большое расстояние от стены нецелесообразно. Прикрыть канал с улицы можно обычной решеткой с козырьком или обратным клапаном.

Принудительная

Организация искусственного побуждения движения воздуха предполагает установку вентилятора на вытяжной канал. По величине минимального воздухообмена помещения в рабочем режиме (L) вычисляют производительность вентилятора Lвент, м³/ч.

Lвент  = nL    (4)

,где n – коэффициент запаса.

Нужный типоразмер подбирают с двух – трехкратным запасом: n = 2 – 3. Таким образом для типовой ванной объемом 10 – 12 м³, L = 25 м³/ч достаточно вентилятора производительностью 50 – 75 м³/ч. Если механическая вытяжка производится одновременно из уборной и душевой, то необходимый воздухообмен и производительность удваиваются.

Площади сечений воздуховодов F, м² находят по формуле (1). Принимают скорости (υ) потока:

• 1 – 2 м/с – вытяжные проемы, горизонтальные каналы;
• 2 – 6 м/с – шахта;
• 2 – 4 м/с – приточный воздухозабор.

Выбор типа нагнетателя обуславливают производительность и место установки:

• Радиальные машины высокопроизводительные, создают большое разрежение, из-за крупных габаритов размещаются на чердаках, в технических отсеках.
• Канальные разновидности с крыльчаткой внутри цилиндрического корпуса, встраиваемого в разрыв воздуховода.
• Накладные – малогабаритные осевые агрегаты, монтируемые непосредственно на вытяжное отверстие. Производительность достаточная для типовой ванной.

Двухскоростные версии позволяют задавать рациональный режим. Степень защиты применяемых моделей не менее IP 44. При обслуживании очищают лопасти, корпус от осевшей пыли, смазывают подшипники, если упали обороты, усилился шум.

Как правило, вентилятор включается эпизодически. Известные основные схемы подключения:

• Параллельная. Включение одновременно со светом. Времени действия не хватает для проветривания. Создается неприятный сквозняк при водных процедурах.
• Двухклавишная. Одна клавиша выключателя освещения, другая запускает вентилятор. Удобно задействовать, не включая освещение. Не подходит забывчивым людям.
• С таймером. Вентилятор включается после отключения света, работает по уставке времени.
• С гидростатом. Включение происходит при повышении влажности. Наиболее прогрессивный вариант.

Практические советы:

Круглую обечайку накладного нагнетателя фиксируют в отверстии канала монтажной пеной. Канальную модификацию крепят посредством независимых подвесов, чтобы избежать давления на гибкие вставки.

Оставляют прямые участки перед всасывающим и напорным патрубками не менее 1 м. Воздухозаборные отводы присоединяют к тройникам, оснащают анемостатами. Диаметр дальнего воздухозабора, учитывая сопротивление, должен быть больше ближнего к вентагрегату.

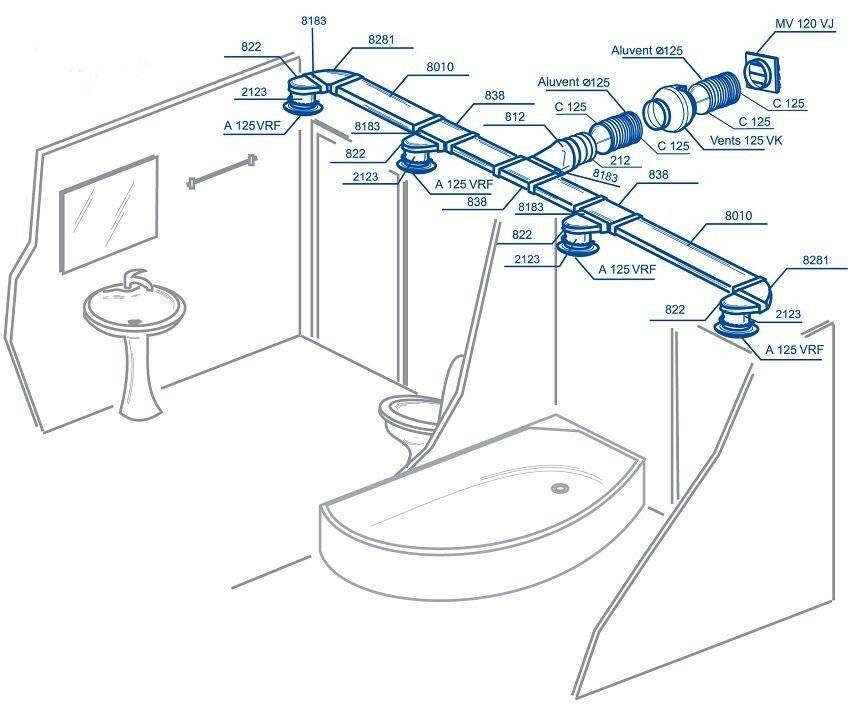

Канальная модификация на общем воздухопроводе уборной, ванной.

Дешевые, легкие воздуховоды из ПВХ используют для внутриквартирной сети. На холодных чердаках применяют оцинкованные трубы толщиной 0,5 мм, самые долговечные – нержавеющие продукты. Короткие линии от магистрали к потолочным распределителям подвесных потолков прокладывают гибкими не поддерживающими горение трубами.

Комфортную атмосферу обуславливает направление циркуляции. Привычное для естественной системы распределение «снизу – вверх». Принудительный воздухообмен также организуют «сверху – вверх», подавая чистый воздух из потолочного распределителя: анемостата или диффузора.

Застойные зоны при разном воздухораспределении.

Надежным источником чистого воздуха служит компактная приточная установка, соединенная воздуховодом с ванной. Натяжной потолок удачно скроет гофрированную трубу.

Приточная установка на балконе.Крепление потолочного приточного распределителя.

Вентиляция в ванной комнате зависима от общедомовой, поэтому перед реновацией оцените исправность системы в целом. Примите меры к улучшению циркуляции внутри квартиры, комплексный подход повысит отдачу при модернизации локальной части.

Примеры комплексной модернизации вентиляции.

5 Приборы с дополнительными функциями

Если устанавливать отдельный включатель для устройства, то саму модель можно выбрать с дополнительными полезными функциями. Они сделают пользование более удобным.

Среди таких функций можно отметить самые популярные:

1. 1. Вмонтированный фотоэлемент. Он будет фиксировать момент входа человека в туалет и будет включать и выключать устройство. Это позволяет сэкономить очень много электричества.
2. 2. Обратный клапан. Такая функция частично рассматривалась выше. Благодаря ей можно предотвратить попадание неприятных запахов в помещение от соседей за счет клапана или заслонки.
3. 3. Датчик процента влажности. Вентилятор будет включаться, когда нужно, и выключаться при достижении необходимого уровня влаги или критических показателей.
4. 4. Таймер. С его помощью можно настроить работу вентилятора в любое время.
5. 5. Режим проветривания. Также включается в случае повышения влажности, поскольку устройство, как правило, работает на минимальных настройках. При достижении определённого процента влажности устройство включается на полную мощность.

Если в доме туалет и ванная расположены отдельно, то можно использовать только один вентилятор. В этом случае нужно просто соединить вентилятор гофрой в стене. Это позволит обеспечить проветривание двух комнат одновременно.

Вентиляция в ванной в частном доме

Вентилирование в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходить систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета

Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.

Ванная комната – особое помещение в доме, где наблюдается достаточно высокий уровень влажности, а микроклимат существенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный – менее двадцати пяти.

Что касается уровня влажности, то показатель не должен превышать 65 процентов. Подобные характеристики способны обеспечить гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать оптимальный уровень влажности. Разновидности вентиляции:

• естественная, а также принудительная;
• кольца в двери;
• есть возможность установить решетку на вентиляцию;
• приточная.

Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов. Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно ставить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери. Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не смогут выпасть.

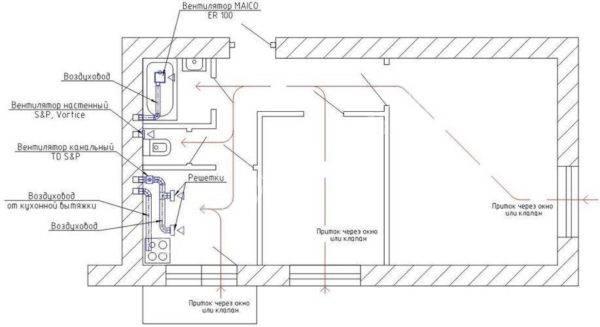

Схема вентиляции в ванной комнате и туалете в частном доме

Некоторые обладатели дач обустраивают ванные комнаты кондиционерами, но они не способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень влажности останется неизменным. Зачастую подобные типы обустроены скрытыми вентиляционными шахтами, они декорированы соответствующими решетками.

В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева

Важно помнить, что подобный материал страдает от воздействия влажности, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал. Кондиционер применять не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины

Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы. Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы.

Установить вентиляцию можно даже своими руками, используя подробную схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен. В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной. Когда комната имеет не слишком внушительные габариты, а канал проходит близко, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.

Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа

В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.

Модель	Звуковое давление, дБ	Мощность двигателя, Вт	Производитель-ность, м3/час	Дизайн
40	25	200
32	17	197
32	25	320

Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:

Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.

Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.

1
3

Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:

Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.

Площадь ванной/высота потолка	2,5	2,7	3	3,2	3,5	4
6	234	253	281	300	328	374
7	273	295	328	349	382	437
8	312	337	374	399	437	499
9	351	379	421	449	491	562
10	390	421	468	499	546	624
11	429	463	515	549	601	686
12	468	505	562	599	655	749
13	507	548	608	649	710	811
14	546	590	655	699	764	874
15	585	632	702	749	819	936

Формула расчета объема воздуха для полного воздухообмена

Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.

Модель	Звуковое давление, дБ	Мощность двигателя, Вт	Производитель-ность, м3/час	Дизайн
26	21	62
38	29	122
45	30	320

Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.

Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:

Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.

Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем

Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам

Периодически необходимо проводить чистку вентиляционной решетки

Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.

Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.

Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

Схема монтажа вентиляции в объединенном санузле

При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.

Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.

Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера

1
4

Рекомендации по установке

Правильная установка оборудования всегда начинается с осмотра и по необходимости очистки вентиляционной шахты. Загрязнения, неровности, мусор в ней способны существенно понизить эффективность системы. Не зная, как установить правильно вентиляционное оборудование, лучше обратиться за помощью к специалисту. Или на крайний случай внимательно изучить технические особенности выбранной модели вентилятора и остальных элементов системы.

По статистике, в половине случаев причиной проблем с воздухообменом становится неправильный монтаж рабочих механизмов принудительной системы, ошибки в проектировании вентиляционных шахт и нехватка приточного воздуха, необходимого для эффективной работы системы.

Разобраться в реальных причинах, не имея опыта, достаточно сложно. Кроме того, самодеятельность нередко приводит к бесполезной процедуре – ремонту исправного. Качественная вентиляция любого помещения – залог комфорта и здоровья жителей. Для санитарных зон это правило вдвойне актуально.
