Как поднять пол в ванной под установку трапа
Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.
Схема расположения трапа для слива воды в полу
Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.
Стяжка разных видов
Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.
- ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.
- Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
- Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.
Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.
На лагах
Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.
Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.
Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.
Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному
Выбирайте тот вариант, который лучше подходит для ваших условий
Выбирайте тот вариант, который лучше подходит для ваших условий
Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.
Выбор материалов
Для сливной линии используют, как правило, канализационную трубу ПВХ стандартным диаметром 100 мм. Магистраль собирается из двухметровых или метровых отрезков, которые стыкуются между собой посредством существующих у них раструбов на концах.
Для подсоединения простого трапа, у которого нет бокового отвода, к сливной трубе потребуется применить колено стандартного вида.
Внутри колена должно находиться уплотнительное кольцо

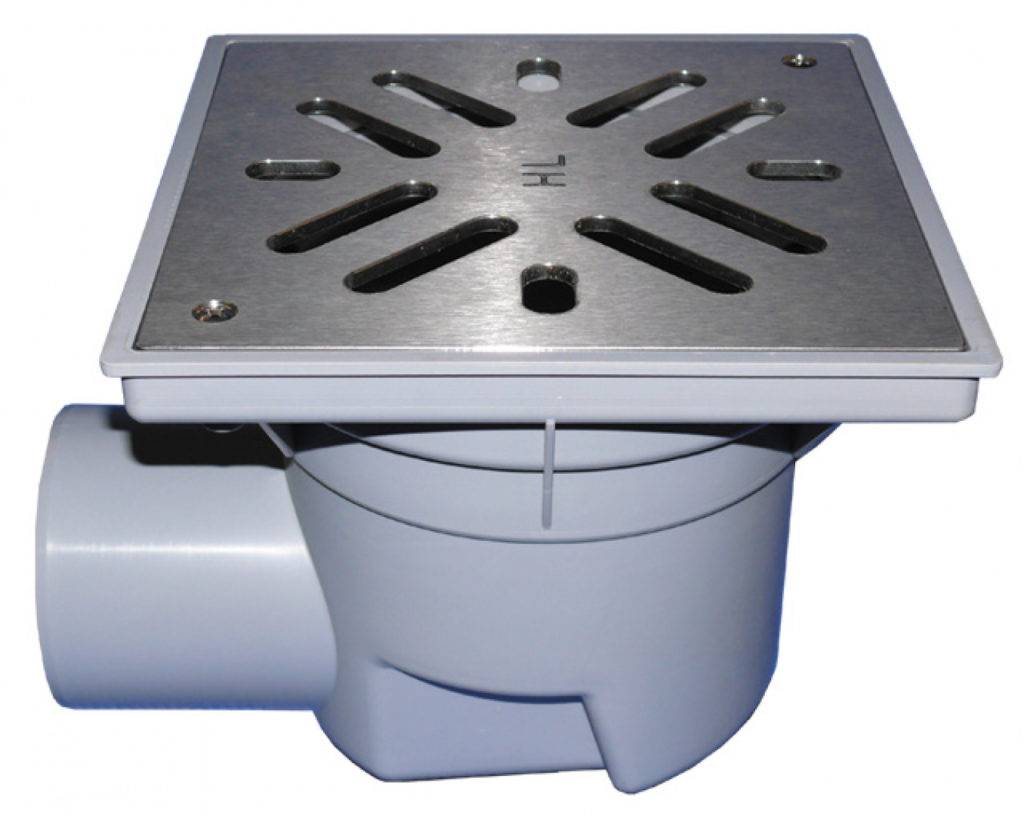

В то же время сам канализационный трап имеет типовую конструкцию в различных вариациях. Для бани можно выбрать как самый простой, так и усложнённый, поскольку такие изделия бывают с различными дополнительными функциями.
Большое значение для работы сливной системы имеет герметичность устройства, поэтому перед приобретением трапа рекомендуется собрать устройство и оценить плотность прилегания деталей
Также для возведения линии водоотведения может понадобиться канализационный тройник с ответвлением под сорок пять или под тридцать градусов.

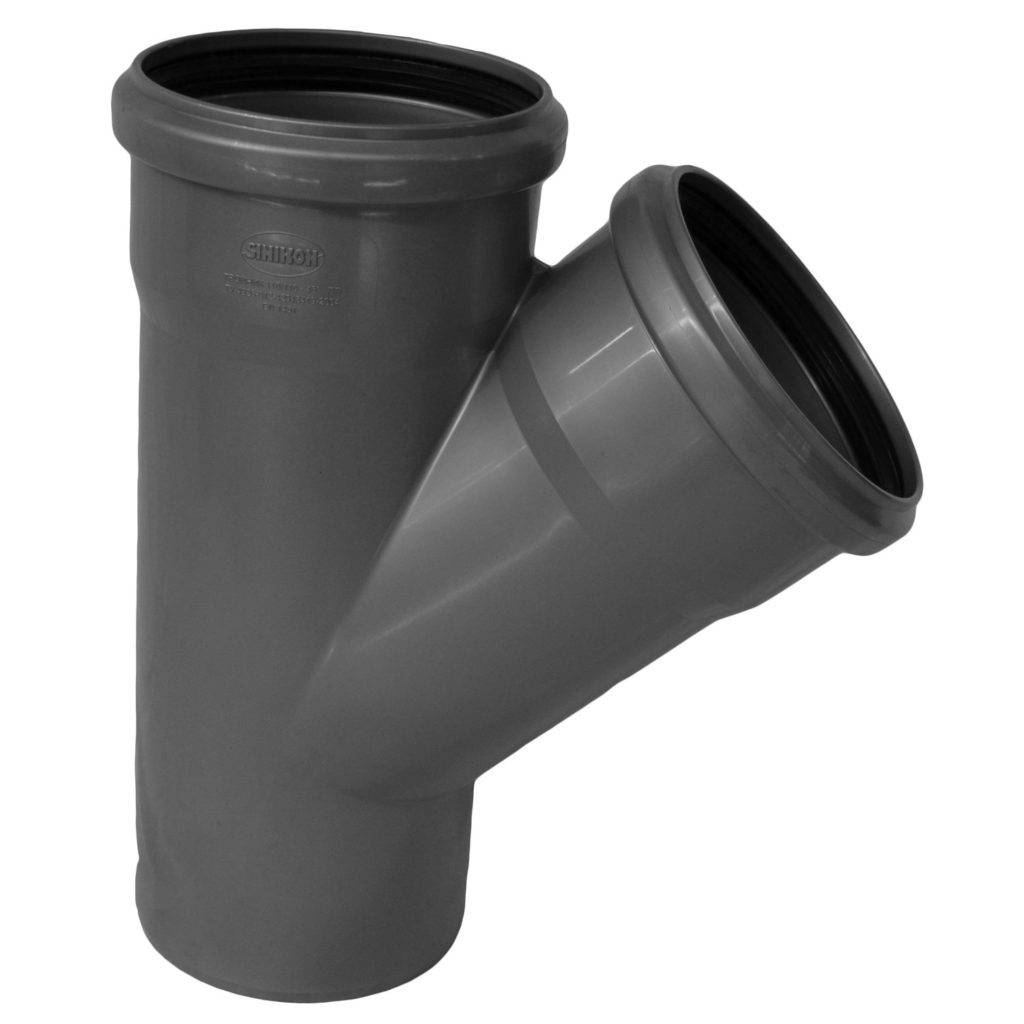

Тройник понадобится, если вы хотите сделать дополнительный водоотвод от раковины

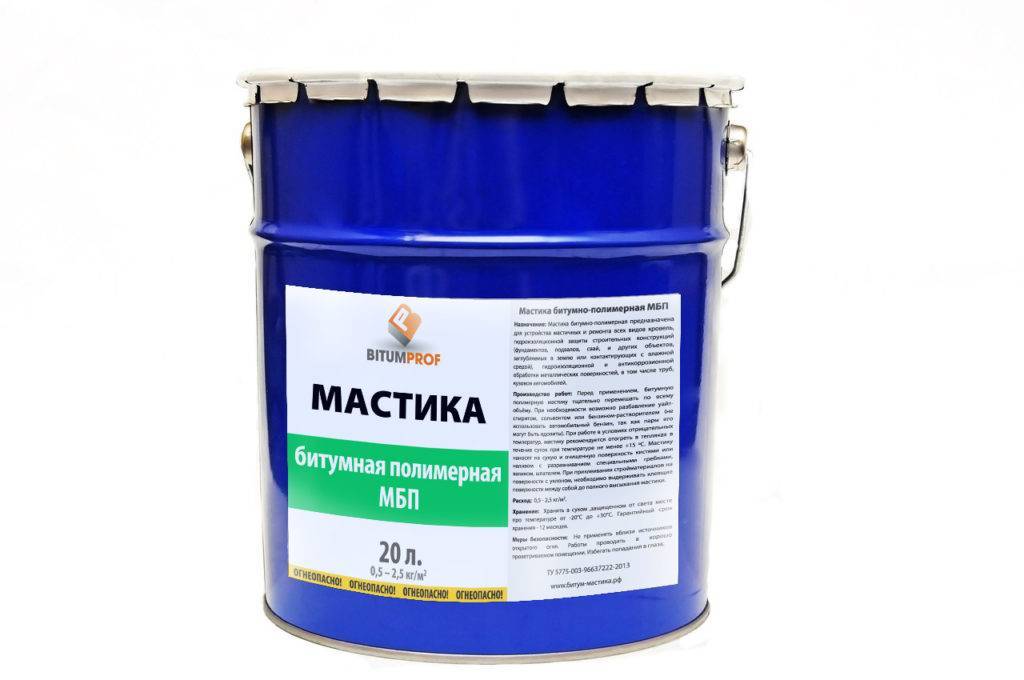

Помимо деталей ПВХ, нам понадобится «холодная» мастика для заделки щелей, если канализационная яма оборудована железной бочкой. Этот материал продаётся в металлических банках в строительных гипермаркетах. Перед закупкой всех деталей и расходников лучше составить список.
Мастику можно приобрести в любом строительном магазине
Выбор канализационных труб
Выбор диаметра трубы в зависимости от уровня уклона
Правильно сделанный уклон в основании под трап еще не гарантирует быстрой эвакуации водных масс из помещения. В данном вопросе не последнее место занимает выбор канализационных труб. Поскольку в бане используются безнапорная система вывода жидкости, для закладки гидротехнического аппарата желательно использовать такие трубы:
- Минимальный диаметр трубы должен составлять 50-60 мм, а толщина ее стенок – минимум 3-4 мм;
- Внешний трубопровод целесообразно собирать из ПВХ-материалов, поскольку они более морозоустойчивы;
- В процессе монтажа трубы закладываются в почву на уровне, который находится ниже точки промерзания.
Cerezit
Это западная марка, вчетверо старше наших отечественных
Среди множества составов, пригодных для того, чтобы своими руками сделать гидроизоляцию поддона душевой кабины, наше внимание привлёк Cerezit CL51. Не должно приводить в смущение то, что состав называется мастикой
После высыхания он становится твёрдым и специально предназначен для того, чтобы нести на себе кафельный фартук (или пол из плитки). За 15 кг смеси изготовитель просит 1500 рублей.
Уже через неделю после нанесения уровень водонепроницаемости поверхности составит 150 кПа. Расход на требуемые два слоя составляет 1,4 кг на квадратный метр поверхности. Не сложно подсчитать, что выгодность покупки находится где-то на уровне Кальматрона. Эффект чуть ниже (15 метров водяного столба), но вполне годится, чтобы сделать герметизацию поддона душевой кабины.
Нюансы установки
Когда я монтирую систему канализации в частном доме, то всегда делаю канализационные выходы ниже перекрытия и обязательно ставлю футляры.
Если выход канализации ниже перекрытия и есть футляр, то вывести канализацию в конце ремонта на нужную высоту проще простого.
Когда футляра нет, то придётся ломать стяжку, чтобы установить трап. И канализационную трубу, скорее всего, придется менять, так как во время стройки рабочие наступают на раструбы канализационных труб и ломают их.
Можно ли установить трап в квартире
У меня были заказы, где люди хотели выбрать трап для душа в полу под плитку, но не знали, можно ли его установить в многоквартирном доме.
Трап в квартире элементарно устанавливается, но будьте готовы к тому, что уровень стяжки поднимется. Опять же повторю, что для квартиры подойдёт трап или лоток с боковым выходом.
Где должен быть трап в частном доме
В котельной частного дома должен быть трап при любых раскладах. Я знаю нескольких людей, которые отказывались от его установки, а потом жалели.
Посмотрите видео, где мы объяснили, почему в каждой котельной должен быть трап.
В помещении котельной собрано всё оборудование, в котором есть вода.
Это бойлер косвенного нагрева, буфер, котёл, коллекторы, насосы и т.д. В любом доме что-то из этого есть. Это оборудование рано или поздно приходится обслуживать или ремонтировать.
Для этого нужно слить воду. Если нет трапа, то придётся бегать с тряпками и тазиками, чтобы убрать вылившуюся воду с пола. А если у вас бойлер косвенного нагрева или буферная ёмкость на тонну, то приходится заморачиваться со шлангами, чтобы как-то слить воду.
А так сливной кран открыл и вся вода слилась в трап. В котельной должен быть слив в пол по-любому.
Установка лотка и трапа
Скажу банальную и очевидную вещь: тот, кто будет устанавливать устройство водоотвода, должен прочитать инструкцию к нему. Обычно там всё понятным и доступным языком написано, что, как и в какой последовательности нужно делать.
Видео пошаговой установки душевого лотка MIANO
Главное, не забывайте делать гидроизоляцию и соблюдайте уклоны канализационных труб.
Посмотрите видео, какие 7 ошибок допускают при монтаже канализации.
Монтаж душевого трапа своими руками
Домашнему умельцу, не имеющему достаточного опыта в проведении подобных работ, пригодятся следующие советы:
- Место для трапа выбирайте так, чтобы между ним и стенами умещалось целое число плиток с учетом швов между ними (2 мм).
- Необходимый уклон пола при значительной его площади будет проще формировать при помощи пенополистирола: у самого трапа укладываем листы толщиной 30 мм, чуть дальше – 40 мм, а вдоль стен – 50 мм.
- Чтобы залитая стяжкой канализационная труба могла свободно расширяться при нагреве горячими стоками, ее нужно «одеть» в рукав из вспененного полиэтилена.
Решетку трапа с момента установки и до окончания монтажа плитки лучше заклеить скотчем, чтобы избежать ее случайного засорения.
В продаже есть комплекты для монтажа трапа в душевой, содержащие помимо прочего и рейки-маяки.
Как поднять пол в ванной под установку трапа
Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.
Схема расположения трапа для слива воды в полу
Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.
Стяжка разных видов
Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.
- ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
- Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.
Подготовлены направляющие для заливки стяжки - Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
- Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.
Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.
На лагах
Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.
- Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.
Примерная схема расположения лаг «конвертом» - Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.
Можно сделать пол прямым, а уклон задать толщиной клея
Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному
Выбирайте тот вариант, который лучше подходит для ваших условий
Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.
Отделка поверхностей
Облицовку внутренней и внешней поверхности поддона выполняют после полного застывания кладочного раствора или залитого в опалубку бетона. Плитка будет отлично смотреться и надежно держаться вне зависимости от способа изготовления бортиков: можно выполнить поддон для душа своими руками из кирпича или заливного бетона.
Технология укладки плитки не отличается от облицовки любой другой поверхности, однако, имеет свои нюансы.
Выбирается клей, предназначенный для использования в помещениях с высокой влажностью и аналогичный материал для обработки швов.
Чтобы построить душевой поддон своими руками, обеспечив красивую ровную поверхность и надежную защиту от проникновения воды, не следует пренебрегать рекомендациями специалистов.
- Нанесение клея зубчатым шпателем поможет создать ровную поверхность.
- Клей наносится на облицовываемую поверхность, а не на обратную сторону плитки.
- Для фиксации плитки ее следует придавливать к поверхности.
- Выровнять поверхность легко, постукивая по плиткам резиновым молотком.
- Обеспечить равную толщину всех швов помогут специальные крестики.
- Оклеивать поверхность следует от угла.
Поддон для душа из плитки своими руками — фото с последовательностью работ по облицовке
Некоторые нюансы есть у отделки поверхности мозаикой. Такую облицовку многие считают более предпочтительной, чем классический кафель. Для поддона, равно как и для стен душевой кабины подойдет как стеклянная, так и пластиковая плитка. Кроме большого выбора готовых мозаичных полотен с сетчатой или бумажной основой их преимуществами являются легкость монтажа и нескользящая поверхность готового покрытия. Для раскроя не требуются специальные инструменты – достаточно воспользоваться обычными ножницами.
Все перечисленные выше правила для облицовки плиткой справедливы и для выполнения мозаичного покрытия, однако, в последнем случае существуют и свои нюансы:
- Предпочтительно использовать плиточный клей белого цвета.
- Затирку швов и очистку поверхности требуется выполнять по возможности быстро, не допуская высыхания состава.
Общим требованием для облицовки плиткой или мозаикой является правильное приготовление клея
Важно в точности соблюдать рекомендованные производителем пропорции и равномерность состава. Для обеспечения последнего условия лучше размешивать смесь не вручную, а воспользоваться дрелью с насадкой-миксером
Для того, чтобы избежать частичного «схватывания» клеящего состава и, соответственно, снижения его качества, лучше готовить смесь небольшими порциями.
Поддон для душа из плитки своими руками сложно выполнить с закруглением краев, поэтому безопасность конструкции можно повысить, установив специальные уголки.
Как происходит отделка мозаикой душевого поддона своими руками можно посмотреть на видео.
В статье я подробно опишу устройство поддона из мозаики и его преимущества. Приведу подробную инструкцию, как выложить такой поддон. Остановлюсь на организации подготовительных работ, укладке и выравнивании поверхности. Приведу несколько эффективных фотографий пола в маленькой душевой.
Возможные варианты слива
Выбирают сливную систему с учетом возможности установить в выбранном месте, принимают во внимание направление и расположение сточного коллектора. Комплект устройства включает стандартные элементы:
Комплект устройства включает стандартные элементы:
- трап (корпус);
- зажимные фланцы обеспечивают герметизацию;
- уплотнительные элементы;
- сифон (гидрозатвор);
- лицевая решетка квадратного, круглого и прямоугольного вида;
- декоративная деталь с фильтрующим элементом;
- иногда в набор входит пленочная гидроизоляция, если отверстие обработано на заводе.
При выборе учитывают конструкцию сливной системы и тип затвора, от этого зависят параметры высоты, условий работы.
- точечные — стоки собираются в элементы по типу воронки;
- линейные — вода поступает в лоток и отводится по нему.
Типы трапов
Точечные приемники удобны тем, что их можно ставить в центре кабины, в углу, сбоку. В сторону отверстия наклоняют плоскость пола для удаления воды самотеком. Их ставят близко к душевой лейке, смесителю. Используют элементы с подрезным стаканом, если нужно уменьшить высоту устройства.
Точечные водоприемники выполняют в двух вариантах выпуска:
- по вертикали — патрубок уходит вниз (применяют для частного дома);
- по горизонтали — труба уходит в сторону тройника основного стояка (в квартире).
Лоток (линейный трап) отличается большей рабочей квадратурой и пропускной способностью. К этой категории относят пристенные и центральные приемники, уклон обеспечивают к отверстию прохода. Легче сделать наклон одной плоскости к стене, чем поворачивать две с понижением к центральной части.
Пристенный продолговатый слив монтируют частично в полу и стене. В квартире делать такую систему проблематично и непрактично, поэтому пользователи многоэтажек выбирают точечные и центральные линейные варианты.
Типы затворов
Выбор конструкции зависит от интенсивности использования душа.
Типы сифонов:
- Мокрый — стандартный сифон в форме изогнутой трубы создает водный затор, поэтому запахи не проникают в помещение. Но такое устройство неприемлемо для многих случаев, т. к. занимает значительный объем в толщине пола. Во время отсутствия жильцов может пересохнуть водная пробка.
- Сухой — бывает маятниковым, мембранным и поплавкового типа. Работает во время поступающего водяного потока, в ином случае опускается, закрывает отверстие приемника, препятствует появлению зловония из канализации.
Общие советы по изготовлению душевой без поддона
Облицовка стен помещения никаких проблем не составляет, технология обычная и ничем не отличается от широко используемой. Некоторые сложности могут появляться во время обустройства полов. Каждый тип слива имеет свои особенности, но для всех есть и общие рекомендации.
Оптимальный уклон поверхности пола 1 см на погонный метр. Если уклон больше, то существенно снижается комфортность принятия водных процедур, увеличиваются риски получить травму.
Чем меньшие размеры имеет половая плитка, тем легче с ней работать
Обратите внимание, не быстрее, а легче. Дело в том, что во время отделки пола с уклоном на углах плитки появляются нестыковки, величина нестыковок имеет прямую связь с размерами плитки. Опытные профессионалы настоятельно рекомендуют пользоваться мозаичной плиткой, с ее помощью можно стыковать участки с различными углами наклона
А такие ситуации возникают, когда по различным технологическим причинам слив воды невозможно установить точно по центру душевой
Опытные профессионалы настоятельно рекомендуют пользоваться мозаичной плиткой, с ее помощью можно стыковать участки с различными углами наклона. А такие ситуации возникают, когда по различным технологическим причинам слив воды невозможно установить точно по центру душевой.
Система отвода воды в большинстве случаев недоступна для периодических технических уходов и ремонтных работ. В связи с этим рекомендуется очень внимательно относиться к ее установке, точно соблюдать рекомендации производителей, по несколько раз проверять герметичность соединений.
Намного лучше отделку плиткой начинать от слива. Если делать в обратном направлении, то слив может оказаться посредине плитки, вырезать в этом месте ровное отверстие невозможно. Придется стыковать отрезками, а это очень некрасиво и свидетельствует о низкой квалификации исполнителя.
Всегда покупайте строительные материалы с запасом, в зависимости от квалификации исполнителя и сложности конфигурации помещения запас колеблется в пределах 5–10%. Используйте только качественные материалы, попытки излишней экономии могут стать причиной значительных материальных потерь.
Вода удаляется в трап или канал. Трап размещается приблизительно в центре душевой, канал устанавливают у одной из стен помещения. Для примера мы рассмотрим наиболее часто встречающийся вариант душевой без поддона – слив (трап) располагается посредине душевой.
Слив в душевой кабине
Душевой трап Viega
Таблица. Виды душевых трапов
| Виды | Описание |
|---|---|
Пластиковый трап | Изделия, изготовленные из пластика, устойчивы к агрессивным средам, обладают небольшим весом, долговечны и легко моются. Они пригодны для установки в любых санитарных зонах, в квартирах и частных домах. |
Канализационные сливные трапы из нержавейки | Из нержавеющей стали изготавливают не только корпус, но и декоративную решетку. |
Трапы чугунные | Горизонтальный чугунный трап монтируется в пол, соединение с чугунной трубой происходит по горизонтали. У трапа есть решётка. |
душевые трапы
Стяжка
Стяжку лучше формировать изначально с требуемым уклоном, чтобы обойтись минимальным слоем плиточного клея.
Если уклон формировать раствором под плиткой по ровному основанию, то крайние ряды будут укладываться на толстый слой, и к клею придется примешивать крупнозернистый песок. В результате напольное покрытие все равно поведет, а о качественной гидроизоляции не будет и речи.
Вывести уклоны и ровные грани конверта по направлению к трапу можно с помощью маячковых профилей.
Разбейте всю поверхность пола на плоскости, внутри которых плитка будет уложена с одинаковым уклоном.
На границе каждой плоскости установите маяк, отступая от границы 5 см. Получиться серия спаренных лучей, расходящихся от места установки трапа.
Стяжку лучше формировать раствором с минимальным количеством воды с гидроизоляционными присадками и микроармированием фиброволокном. По консистенции раствор должен напоминать влажную почву.
Распределив порцию раствора в каждом секторе, разравнивайте его правилом так, чтобы не заходить на границы соседних плоскостей. Полоска между лучами на границе остается без стяжки.
После того как основа готова и уже немного схватилась, заделывайте полосы по границе плоскостей с выводом четкого ребра на стыке плоскостей.
