Собираем дегидратор своими руками

Подключение проводов

После сборки конструкции припаиваете провода к пленке, как обговаривалось выше и выводите их через отверстия в боковой ножке.

Там же, сбоку, дабы спрятать все провода подальше от глаз, прикручиваете кабель канал.

А снизу монтируете выключатель для вкл-откл сушилки. При мощности до 2квт подойдут модели с номинальным током на 10А.

Проводников у вас будет несколько штук. Вдвое больше, чем полок. В нашем варианте пять. Пять с одной стороны ножки (фаза), пять с другой (ноль).

Чтобы их соединить воедино и вывести одним кабелем воспользуйтесь распредкоробкой.

При помощи двух зажимов Wago на шесть клемм, соединяете все в одну точку (на одной стороне ноли, на другой фазу) и подключаете сюда один двухжильный кабель питания на 220В.

Грубо говоря, все провода от пленки с правой стороны скручиваются в один провод. И все провода с левой в другой. В итоге получается два провода или две скрутки. Вот к ним то вам и нужно подключить двухжильный кабель питания с вилкой.

Обязательно включайте вилку в ту розетку, которая защищена УЗО или диффавтоматом!

При сушке рекомендуют не выкладывайть кусочки фруктов и овощей непосредственно на пленку.

Пленка эта делается из термопластичного полимера ПЭТ (полиэтилентерефталат). А он бывает пищевой и не пищевой. В теплых полах используется, как вы понимаете второй вариант.

Поэтому как уже говорилось выше, обязательно застилайте поверхность бумагой для выпечки. Также это помогает сушить продукты с повышенным содержанием сока (ягоды).

Во-первых, у вас ничего не будет контактировать напрямую. Во-вторых, вы навсегда забудете что такое прилипание и чистка пленки от сладких пятен.

Варианты сборки солнечных дегидраторов

Солнечные дегидраторы – это сушилки, которые используют для работы солнечную энергию. Они хорошо подходят для высушивания трав, фруктов или овощей, даже рыбы. Такие конструкции более экономичные, однако, эффективно использовать их получится исключительно в жаркую солнечную погоду. Можно сделать совсем простую конструкцию в виде обычного ящика, а можно изготовить более «продвинутый» аппарат, оснащенный дополнительным оборудованием.

Простая солнечная сушилка

Чтобы изготовить простую солнечную сушилку для дачи понадобится минимум материалов, инструментов и времени. Сборку корпуса проводят методом, аналогичным изготовлению дегидратора в виде самодельного шкафа. Исключением является отсутствие необходимости делать отверстия для вентиляторов и в двери сушилки.

Небольшие прорези для вентиляции делаются в верхней и нижней стенках конструкции и оснащаются москитными сетками. Еще одно отличие заключается в том, что нижняя поверхность должна быть длиннее верхней, таким образом, достигается угловое положение дверцы. Ящик для сушки необходимо установить на подставку из деревянных брусков, сделанную наподобие табурета.

Важно! Заднюю стенку самодельного дегидратора следует обшить металлическим листом. Его нагрев обеспечит температуру 40-50 градусов внутри короба

Также внутреннюю часть конструкции нужно окрасить в черный цвет для обеспечения большей температуры.

Дверца короба должна быть сделана из прозрачного материала: стекла, пластика, полиэтиленовой пленки. Она монтируется к верхней части наподобие рамы.

В коробе устанавливаются рейки для противней. Их количество определяется размерами изготовленного ящика. Не следует оставлять маленькое расстояние между поддонами – это плохо влияет на циркуляцию воздушных масс.

В конце остается только подобрать или изготовить подходящие по размерам поддоны. После чего можно выставить самодельный дегидратор на хорошо освещенное место.

Устройство с коллектором

Солнечная сушилка с коллектором – это более трудоемкий вариант изделия. Короб для сушки устроен почти так же, как и у простой сушилки. Но есть ряд существенных отличий. Такой дегидратор состоит из 2 частей: зоны нагрева воздуха (коллектор) и зоны сушки продуктов. Спереди обе зоны должны быть закрыты прозрачным материалом.

Внизу зоны нагрева следует сделать отверстия для свободного поступления воздуха. На внутреннюю стенку коллектора должна быть установлена алюминиевая пластина, окрашенная в черный цвет. Воздух, проходя вдоль этой пластины, будет нагреваться и через дополнительное отверстие поступать в нижнюю часть зоны сушки. Поднимаясь вверх, он забирает влагу и выходит через вытяжную трубу наружу.

Для эффективной работы сушилки с коллектором ее необходимо передвигать так, чтобы коллектор был постоянно направлен к солнцу. Чтобы этого не делать, можно усовершенствовать дегидратор с помощью дополнительных коллекторных устройств с каждой стороны.

Модификация с вентилятором и терморегулятором

Чтобы сделать солнечную сушилку с вентилятором и терморегулятором, следует приготовить такие материалы:

• стекло или пластик;
• фанеру;
• уголки, бруски, рейки;
• колесики диаметром 40-80 мм (для удобства перемещения установки);
• лист алюминия;
• небольшой вентилятор (диаметром 120 мм, 12 В);
• терморегулятор;
• стабилизатор напряжения с микросхемой КР142ЕН8Б;
• солнечную батарею напряжением 12 В;
• москитную сетку.

Для удобства сборки следует руководствоваться чертежом с указанием размеров частей изделия, который представлен далее.

Первым делом необходимо собрать из брусьев и фанеры корпус изделия и загерметизировать его. Затем, на дно сушилки монтируются колесики. С их помощью изделие будет легко поворачиваться к солнцу. Из прозрачного материала (стекла или пластика) изготавливается задняя дверь сушилки.

Если соблюдать предложенные в чертеже размеры, то в данную сушилку можно устанавливать 7 поддонов на расстоянии 7 см друг от друга. Для этой цели в корпус монтируются деревянные рейки. Поддоны для такой конструкции уместно изготавливать из сетчатого материала и поддерживающих реек.

Окрашенный в черный цвет алюминиевый лист устанавливается на коллектор. В верхней части короба монтируется вентилятор и в соответствии со схемой собирается электрическая цепь из вентилятора, солнечной батареи, стабилизатора напряжения и терморегулятора.

При соединении элементов электрической цепи следует руководствоваться схемой, которая приведена ниже.

Для повышения производительности собранного дегидратора с питанием от солнечной батареи его необходимо размещать так, чтобы коллектор и батарея были повернуты к солнечным лучам.

Металл или пластик

А выполняют при этом одну и ту же функцию. Стоит ли тратить лишние деньги?

Иногда гораздо проще зимой покупать готовые сухофрукты, чем ждать пока себя окупить такой дорогостоящий агрегат.

Пластиковые сушилки очень легкие и транспортабельные. Встречаются реально компактные модели.

Захотели высушить фрукты прямо на даче? Просто разобрали, завернули ее в сумку и без проблем перевезли хоть на общественном транспорте.

А вот с металлической, без собственного автомобиля проделать это навряд ли удастся. Да и места дома она будет занимать прилично.

Кроме того, металл в процессе работы нагревается иногда до таких температур, что о его стенки можно реально обжечься. В комплекте к ним для вытаскивания лотков могут идти специальные силиконовые рукавички.

А еще очень важно, что пластик бывает прозрачный. И вы в реальном времени, не снимая крышку, сможете контролировать весь процесс сушки

И вы в реальном времени, не снимая крышку, сможете контролировать весь процесс сушки.

Пошаговая инструкция по изготовлению сушилки для овощей и фруктов своими руками

Каждая вариация исполнения сушильного шкафа имеет свои особенности, поэтому делать выбор в пользу той или иной конструкции – исключительно ваше право. Рассмотрим поочерёдно процедуру сооружения каждого вида сушильного устройства.

Для сооружения обычной конструкции первоначально необходимо подготовить корпус. Далее нужно проделать такие манипуляции:

1. Если применяются листы фанеры, их нужно соединить. В данном случае сушилка изготавливается из старой тумбы. При использовании холодильника из него удаляется компрессор, морозильная камера и стекловата. Для выполнения этой работы понадобятся резиновые перчатки и плотная одежда.

​

Выбираем предмет из которого будет сделана сушилка
Корпусная часть сушилки состоит из одних стенок. В установке крышки и дна необходимости нет, так как воздушный поток должен свободно поступать в конструкцию и выходить из неё. Поэтому в верхней и нижней части корпуса нужно сделать отверстия.

Проделываем вентиляционные отверстия

Вместо дна используется металлическая сетка с мелкими ячейками. Её можно заменить решёткой для гриля, убрав с неё ручки. Или же сделать дно из старой дверцы.

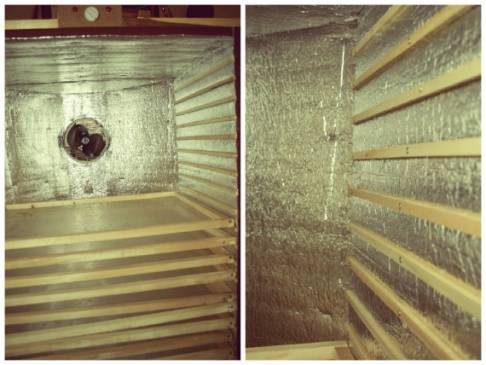

Внутри оббиваем стенки изоляционным материалом.

Крепим направляющие рейки, на которых будут фиксироваться поддоны. Их можно соорудить из деревянных реек и москитной сетки.

Изолируем сушилку и крепим рейки

Далее устанавливается вентилятор – его можно снять, скажем, с теплового электрического прибора.

Фиксируем вентиляторы на корпус

Важно! Если найти эту деталь не удалось, подойдут и лампы накаливания. В верхнюю часть корпуса помещают лотки

На дверцу устанавливается крючок.

Подключаем устройство и тестируем работоспособность.

Инфракрасное устройство

Схема сборки инфракрасной сушилки

Процесс сооружения такой сушилки достаточно прост, и не займёт много времени. В качестве нагревательного элемента используется лавсановая плёнка. Также потребуется два решетчатых ящика из пластикового материала. Все действия сводятся к таким аспектам:

1. Опорные углы и стенки подрезаем, чтобы продукты не контактировали с нагревательным элементом.
2. Из картона вырезаем 3 основы для держателей инфракрасных деталей.
3. Излучение от нагревателей поступает в две стороны. Чтобы направить его на плоды, следует использовать пищевую фольгу, которая будет исполнять роль отражателя.
4. Обклеиваем картон.
5. Нагревательные элементы нужно подключить к трансформатору. Провода соединяются при помощи плоских разъёмов, изоляционной ленты и плоскогубцев. Такой способ позволит обойтись без пайки.
6. Края проводов соединяются и обжимаются разъёмом. Изолента поможет предотвратить попадание влаги.
7. При подключении на трансформаторе для каждой полярности выполняется по 4 разъёма. Для удобства следует применять провода разных цветов.
8. Затем вся система собирается.
9. Трансформатор включается в сеть.
10. На этом работа закончена.

Солнечная конструкция

Этот вариант устройства даёт возможность использовать солнечную энергию для высушивания плодов. В результате этого естественного процесса фрукты сохраняют все полезные свойства. Итак, сооружение конструкции происходит в таком порядке:

1. Брусья между собой сбивают и получают три детали, из которых далее формируется каркас.

Собираем каркас для солнечной сушилки
Затем устанавливают полки. Они должны размещаться по направлению к солнцу под прямым углом. Чтобы выполнить эту работу правильно, конструкцию первоначально ставят на улицу и наблюдают за движением тени.

Монтируем полки в солнечную сушилку

Определить места, где будут размещаться полки, поможет следующее действие. Корпус наклоняют и отслеживают момент, когда контуры теней соединятся. Далее, используя уровень, отмечают по бокам будущей сушилки необходимые места.
Боковые стороны и заднюю часть зашивают панелями вагонки или фанерой. Вверху и внизу оставляют отверстия и закрывают их москитной сеткой, чтобы защитить плоды от атаки насекомых.
На задней части крепят металлический лист, который обеспечит нагревание.
Все внутренние стороны конструкции окрашивают чёрной краской, поскольку это будет способствовать образованию парникового эффекта.
На завершающем этапе устройство накрывают поликарбонатом, прозрачным шифером или стеклом.

​

Покрываем сушилку поликарбонатом

Сушилка готова к применению.

: Как использовать канцелярский нож

При резке картона (толстого или тонкого) с помощью канцелярского ножа, наклоняйте лезвие по отношению к разрезаемому объекту, тогда будет идти как по маслу. Другими словами, не вставляйте лезвие глубоко, не нажимайте на нож слишком сильно и не наклоняйте его вбок.

В тонком картоне вы можете вырезать красивые фигурки и линии, но труба, которую я использовал, около сантиметра толщиной, что серьезно усложняет работу. Тем не менее, я нарезал 5 секций примерно за 15 минут. Нарисуйте линии вокруг трубы, чтобы разрез получился ровным (вы ведь и так это знали, верно?).

Секции не обязательно должны быть идеально ровными. Если нож не оставляет никаких зарубок, они сложатся без каких-либо проблем.

Общее устройство приспособления

Необходимо отметить, что сегодня дачники используют три разновидности сушилок, в основе которых лежат разные принципы сушки.

• Использование движения воздушного потока. В принципе, устройство данного прибора собой представляет ящик, внутри которого укладываются сетки одна над другой, на них размещаются нарезанные фрукты или овощи. С боку ящика делаются одно или два отверстия, в которые вставляется вентиляторы. С их помощью и происходит обдув.
• Использование солнца. Это камера в виде короба, установленная под углом так, чтобы солнечные лучи попадали всегда на поддоны, куда укладываются фрукты и овощи. Лицевую часть приспособления часто закрывают стеклом или сеткой. Специалисты рекомендуют металлический корпус в данном виде сушилки не использовать. Он сильно нагревается под действием солнечных лучей и сам начинает источать большую тепловую энергию, что негативно сказывается на качестве сушеных фруктов.
• Сушилка с инфракрасным нагревательным элементом. В принципе, это все то же самое, как и солнечная разновидность. Только вместо солнечных лучей (бесплатных) здесь используются лучи ультрафиолетовые, которые выделяет, к примеру, специальная пленка, подключенная к трансформатору. Очень эффективная конструкция, которая сушит быстро и качественно. Но из всех выше описанных она самая затратная. Правда, к плюсам можно отнести тот факт, что конструкцию самой сушилки можно упростить до минимума. Здесь не требуются ящик или камера, достаточно только поставить сетчатые полки и направить на них УФ-лучи от нагревательного элемента.

Статья по теме: Как сделать поддоны деревянные своими руками?

Использование для сушки движения воздушного потока

Сушилка из шкафа с тепловентилятором

Первый вариант – использовать для этого старый, ненужный кухонный шкафчик.

А лучше самостоятельно его собрать из досок банных пород дерева. Материалы которые вам для этого понадобятся:

готовый деревянный шкаф или доски

#gallery-2 {
margin: auto;
}
#gallery-2 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-2 img {
border: 2px solid #cfcfcf;
}
#gallery-2 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

датчик температуры с термометром

обогреватель ветродуйчик на 1-2кВт

изолирующий слой из фольгирующего материала

Шкафчик можно собрать любого размера, который вам необходим. Многие при этом не рекомендуют использовать композитную древесину – ДСП, ДВП, OSB.

В них слишком высокое содержание клея и без достаточной изоляции при нагреве, они могут выделять вредные вещества.

Но большинство на это не обращает внимание, успокаивая себя тем, что во-первых, работать такая сушилка будет при относительно низкой температуре (до 40-45 градусов), а во-вторых,  внутри все будет обшито термоизоляцией. Из-за чего удастся избежать опасного нагрева древесины и прямого контакта горячего воздуха с ней

Скрепляете доски на мебельных саморезах и спереди приделываете дверцу.

Оптимальный размер шкафа, чтобы и дома не мешался и переносить было удобно:

ширина 60см

глубина 40-45см

высота 70-80см

Чтобы дверца закрывалась плотно и не выпускала тепло, приделайте сверху и снизу две защелки.

Подключение проводов и термодатчика

Если вы не разбираетесь в электрических схемах, можете регулировать нагрев и температуру встроенным термостатом на самом обогревателе, выкручивая ручку в минимальное и максимальное положение.

Но можно сделать гораздо удобнее и функциональнее. Покупаете в ближайшем магазине электроники или в Китае выносной датчик температуры и внешний термостат.

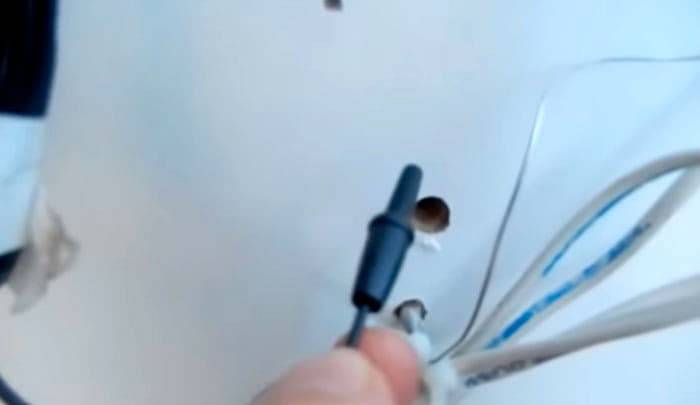

Просверливаете два отверстия примерно посередине задней стенки и вставляете туда контролирующие датчики.

Провода припаиваются вместо встроенного термостата обогревателя, а наружу выводится цифровой термометр.

Температуру сушки выставляете самостоятельно в зависимости от продукта – овощи, фрукты, мясо, рыба и т.д.

Для растений и ягод таким вентилятором на первом положении оптимально нагнетают температуру в 40С. При этом старайтесь поменьше открывать дверцу шкафа.

Для остальных продуктов переключайте обогрев в положение II. Выносной термостат с проводами — это хорошо, но не у всех получается разобраться со схемой подключения. Если и у вас с этим проблемы, а контролировать сушку вы все-таки хотите именно таким образом, воспользуйтесь терморегулятором-розеткой.

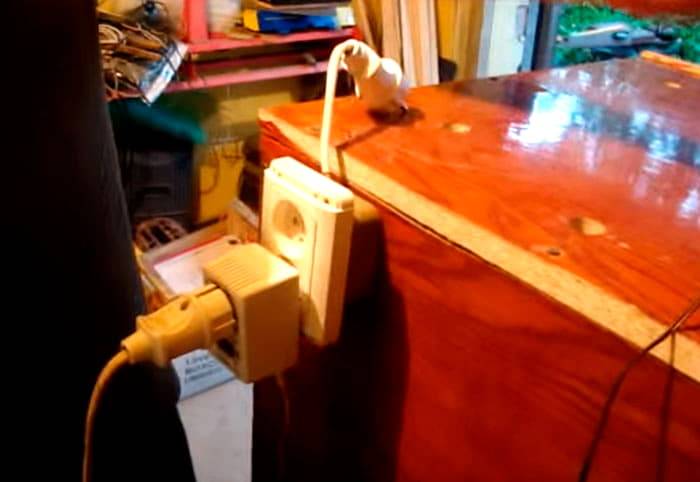

Его вставляете в ближайшую розетку, заводите датчик во внутрь шкафа и программируете верхний и нижний пороги температуры.

Подробнее

При этом вилка тепловентилятора просто втыкается в сам терморегулятор. Получается как бы конструкция розетка в розетке.

Вам ничего не нужно мудрить с электрической схемой. Дошла температура внутри сушки до 40С, дуйчик отключился. Остыла до 38С – включился.

Хотите все это автоматизировать и выставить заданное время сушки, дабы не испортить продукты – к вашим услугам таймер-розетки (механические или электронные).

Особенно это важно при сушке рыбы, когда по технологии требуется делать определенную паузу, после непрерывной многочасовой работы агрегата

Самодельный солнечный коллектор и дегидратор 2 в 1

Харьковский изобретатель Алексей Рыльский предложил свой вариант самодельного многофункционального солнечного коллектора, который способен летом сушить овощи и фрукты, греть воду, а зимой генерировать теплый воздух в помещении.

3 варианта использования многофункционального солнечного коллектора (МСК)1 вариант – осенью, зимой и весной для отопления путем подогрева воздуха и подачи его в помещение.2 вариант – летом для нагрева воды до температуры примерно 50ºC.3 вариант – летом в качестве сушилки для фруктов.

• Общий вид коллектора с открытой крышкой.
• Солнечный коллектор во время тепловых испытаний, когда он установлен под прямым углом к солнечному свету.

«Отопительный сезон у нас длится с октября по апрель включительно. Если смотреть по месяцам, то в октябре, феврале, марте и апреле (а это 4 месяца из 7 отопительного сезона) бывает много солнечных дней.» рассказывает Алексей.

Можно добавить, что дегидратор может служить в летнее время и кондиционером.

Наличие в доме системы регулирования температуры, минимальные тепловые потери и большая внутренняя масса, являющаяся тепло аккумулятором, позволяют использовать систему в качестве кондиционера.

Ночью, когда температура воздуха понижается, дом проветривается прохладным воздухом и тепло аккумулятор остывает, а днем немного прогревается. В целом же во всем доме поддерживается комфортный температурный режим.

Раньше сушка фруктов осуществлялась на самодельной сушилке природным газом. Расход газа только на сушку был до 200 кубометров за сезон. В связи с вводом в эксплуатацию дегидратора, использование голубого топлива отсутствует для производства сухофруктов.

«Использование многофункционального солнечного коллектора, считаю отличным альтернативным источником, который может заменить использование голубого топлива в летний период на 100% и весенне-осенний период(в солнечные дни), для ведения домашнего хозяйства. Введение в эксплуатацию в частных домовладениях таких МСК приведет к серьезному снижению потребления населением природного газа.» утверждает Алексей.

Предлагаю внедрить массовое использование дегидратора в весенне-осенний и летний периоды, с целью оптимизации потребления природного газа, тем самым уменьшив егопотребление среди населения в десятки раз и уменьшив количество выбросов СО2 в атмосферу.

Дешево и сердито: эффективная сушилка для фруктов и овощей своими руками

Как известно, осень – пора заготовок. Все что-то маринуют, консервируют, морозят и сушат. Вот с последнем как раз и возникают самые большие проблемы. Далеко не у всех есть просторный чердак, да и погода может подвести, ведь солнечные деньки выдаются все реже…

Выручает в этой ситуации сушилка. Однако же в маленьком дегидраторе много не насушишь. Стоимость же больших начинается от 4000-5000 рублей :/ Здесь либо все-таки раскошелиться на большую сушилку, либо остаться без «сушек». Или есть все же и третий вариант? ? Конечно! Сделать сушилку своими руками, так чтобы, как говорится, и дешево, и сердито.

Один из вариантов – собрать инфракрасную сушилку. Себестоимость ее едва ли превысит 600 рублей, а работать она будет ничуть не хуже магазинной.

Youtube | Dmitrii Izumov

Вам потребуются:

• инфракрасная пленка для теплого пола;
• лист ДСП;
• фанерный лист;
• паяльник;
• электроды;
• инструменты

Первым делом оформляем каркас нашей конструкции. Для этого продумываем, какой ширины и высоты будет сушилка, а также сколько полок она будет иметь. Лучше выстраивать сушилку именно в несколько ярусов, а не одним пластом. В этом случае плоды будут сушиться и сверху, и снизу.

Для боковых стенок берем лист ДСП и отрезаем от него 2 полосы необходимого размера. Чтобы облегчить конструкцию, для полок используем фанеру. Будет достаточно толщины и в 9 мм.

Youtube | Dmitrii Izumov

Здесь есть небольшая хитрость. Можно сделать монолитные полки и просто приклеить на них инфракрасную пленку. Однако в этом случае пленке придется прогревать также и фанеру, что более энергозатратно. К тому же тепла, исходящего от фанеры, будет недостаточно, чтобы просушивать фрукты, лежащие под ней.

Поэтому лучше всего делать не целые полки, а перекладины, на которых будет держаться отрезок инфракрасной пленки. Для этой цели достаточно бруска шириной в 4 см в качестве стенки и перекладин из электродов. Комфортное для выкладывания расстояние между ярусами – 10-15 см, но можно сделать и меньше, тогда нагрев усилится.

Youtube | Dmitrii Izumov

Теплый пол отлично подходит для сушилки потому, что температура нагрева пленки – 45 С°. Оптимальная же температура для сушки – 38 С°. Казалось бы здесь какое-то несоответствие, верно? Вовсе нет ? Ведь между плодами и пленкой вы прокладываете слой пергаментной бумаги. Она как раз-таки и скрадывает ненужные градусы.

Когда каркас для сушилки готов, нарезаем теплый пол. Режем строго в указанных производителем местах. Осталось только подключить инфракрасную полку к проводам и вилке. Для этого понадобится паяльник. Чтобы не пережечь пленку, производители рекомендуют использовать паяльник с мощностью не выше 60 Вт. Стоит к ним прислушаться ?

Итак, с помощью паяльника разогревается и снимается изоляция со стороны токопроводящей медной полоски. Затем с одной стороны подключается фазный, а с другой – нулевой провода. На место припайки капается олово и прикладывается залуженный медный проводник. Место пайки обязательно изолируется липкой лентой.

Youtube | Dmitrii Izumov

Если пайка для вас – сложный вариант, в магазине можно приобрести специальные клеммы. Правда, обойдутся они дороже, да и контакт с их помощью получается менее надежным, нежели при пайке.

Youtube | Dmitrii Izumov

После пайки и сборки конструкции, остается только вывести провода вдоль одной стенки и можно пользоваться. По своему усмотрению можно также вмонтировать переключатель.

Если у вас остались какие-либо вопросы по изготовлению инфракрасной сушилки, посмотрите видео ниже:

Разновидности сушилок для фруктов

В настоящее время потребитель может самостоятельно изготовить три типа сушилок:

• электрические;
• инфракрасные;
• устройства, «работающие» от солнца.

В первом приборе влага с плодов будет испаряться вод воздействием горячего воздуха, который будет принудительно нагреваться встроенным вентилятором. Такие приборы радуют эффективностью, надёжностью и длительным сроком службы.

Инфракрасные модели по методу сушки напоминают процесс с участием солнечных лучей. Только роль источника будет выполнять специальный нагреватель, передающий тепловую энергию продуктам. Влага будет выводиться из плодов, а они будут сохранять свой цвет и презентабельный внешний вид.

Солнечные сушилки — это устройства, в которых сушка плодов выполняется природным методом под воздействием солнечных лучей.
