Самодельные солнечные водонагреватели

Пошаговая инструкция по созданию водонагревателя

Итак, настало время описать по шагам, как сделать солнечный водонагреватель воды своими руками:

1. Для начала Вам необходимо в нижней стороне просверлить отверстие.
2. Далее устанавливаете выходной патрубок.
3. На этом патрубке необходимо навинтить запорный кран. Дополнительно можно смонтировать насадку в виде душа.
4. Затем Вам нужно прорезать отверстие в верхней стороне бака.
5. Рассчитайте и сделайте крышка по размеру, которая может быть любой конструкции, главное, чтобы в воду не попадал мусор.
6. Снаружи бак окрашивается тёмной краской, для того, чтобы тепло дольше задерживалось внутри.
7. Далее резервуар нужно подключить к водопроводу для подведения холодной воды, для чего могут потребовать дополнительные отверстия в баке. Также от бака должна идти труба, возвращающая нагретую воду. Везде должны быть запоры.

Принцип работы такого водонагревателя простой: открываем вентиль, наполняется бак, затем вентиль закрываем.

Схема солнечного водонагревателя своими руками

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

• стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
• рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
• доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
• прокатный уголок;
• соединительная муфта;
• трубы для сборки радиатора;
• хомуты для крепления радиатора;
• лист оцинкованного железа;
• приёмная и выпускная труба радиатора;
• бак объемом 200−300 литров;
• аквакамера;
• теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

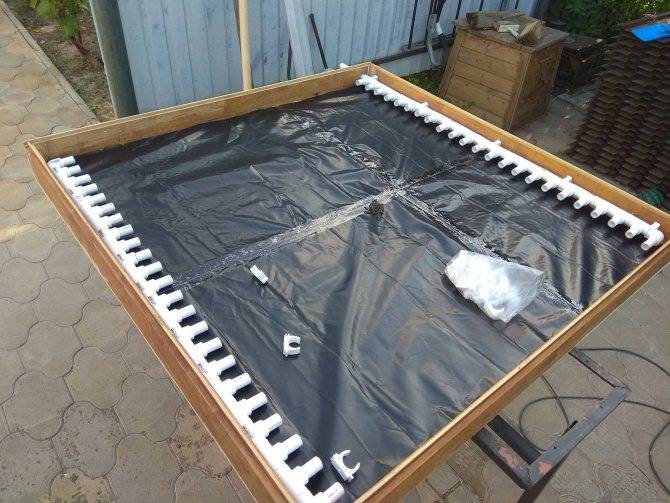

Этапы изготовления коллектора Станилова своими руками:

1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Как самому сделать терморегулятор для водонагревателя

Если при изготовлении водонагревателя бюджет очень сильно ограничен, то можно сделать терморегулятор для водонагревателя своими руками. Осуществляется монтаж термопрерывателя следующим образом:

1. Снять с неисправного автомобиля любой марки термореле, которое управляет включением принудительного охлаждения двигателя.
2. Установить тип резьбы этой детали.
3. Подобрать подходящую по диаметру металлическую трубку и метчиком осуществить нарезку внутренней резьбы.
4. Сделать отверстие в проточном водонагревателе и приварить трубку с резьбой.
5. Вкрутить термореле, предварительно нанеся на резьбу высокотемпературный герметик.

Как изготовить солнечный водонагреватель своими руками

Это, действительно, очень просто – сделать солнечный водонагреватель своими руками. Но прежде нужно определиться с тем, как будет использоваться горячая вода. От этого будет зависеть и конструкция водонагревателя. А она может быть очень простой. Например, обыкновенная бочка с водой на крыше маленькой будочки на даче. А в днище этой самой бочки вставлен рассекатель. Это импровизированный летний душ. А может водонагреватель быть и очень сложным, с использованием зеркал, вакуумных трубок, насосов, солнечных батарей.

Конечно, если речь идет только о том, чтобы помыться после работы на дачном огороде, то здесь, действительно, вполне достаточно установить на возвышении бочку, покрасить ее в черный цвет, вставить в днище душ-рассекатель, заполнить эту бочку водой. Это самый примитивный солнечный водонагреватель, запасов воды которого хватит, чтобы принять душ после сельхозработ на дачном участке.

Но ведь дача, по сути, не только сад и огород. Дача – это прежде всего место для отдыха. И обустроить это место нужно так, чтобы здесь можно было не только приятно проводить время, но и жить. Солнечные батареи обеспечат дом электричеством, а солнечные водонагреватели нагреют воду и для бытовых нужд, и для отопления дома.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

• жидкостные (о которых мы говорим в данном материале);
• воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

• попадает максимальное количество солнечного света,
• имеет большую площадь,
• установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

• вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
• плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
• термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
• трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

• корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
• внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
• по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
• также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
• собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

• минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
• сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
• концы трубок соединены с трубой, по которой проходит теплоноситель;
• при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
• у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Разновидности устройств

Нагреватели воды, работающие от солнечной энергии, можно разделить по таким критериям:

• Способу нагревания воды – прямой нагрев (используется одноконтурная система) и косвенный нагрев, при котором используется двухконтурная система.
• Водный нагреватель соединен с накопительным баком благодаря трубам, по которым посредством естественной циркуляции движется вода. Подпитка осуществляется холодной водой по мере того, как расходуется подогретая. В этом способе нагревания в системе циркулирует хладагент, а в накопительном баке есть конденсатор, на котором жидкость, которая циркулирует в закрытом контуре нагревателя, передает энергию воде. Жидкость, в свою же очередь, будет циркулировать в контуре потребителя.
• Способу обеспечения циркуляции – естественная (в этом случае движение воды происходит благодаря разнице температур в водном нагревателе и у потребителя), принудительного типа (выполняется за счет установки циркулярного насоса).
• По типам конструкции (плоские и вакуумные).

Плоские

К достоинствам такого солнечного водонагревателя для дачи отнесем:

• Возможность использования для различных систем.
• Надежность устройства.
• Высокие показатели эффективности.
• Неприхотливость к эксплуатации.
• Длительный срок эксплуатации.

К недостаткам отнесем:

• При повреждении невозможен частичный ремонт, только полная замена.
• Низкий коэффициент полезного действия установки.

Вакуумные

Лучи солнца попадают на трубки, расположенные снаружи, которые и играют роль абсорбера. В медных трубочках, которые меньше по диаметру, нагревается особая жидкость, которая при нагревании начинает испаряться. Пар поднимается наверх, и передает свою энергию воде, которая циркулирует, а после конденсируется и стекает вниз.

К достоинствам можно отнести:

• Возможность использования устройства на протяжении круглого года.
• Высокий коэффициент полезного действия.
• Универсальность в пользовании.

К недостаткам отнесем:

• Малый срок эксплуатации по сравнению с аналогами.
• Подверженность разрушениям из-за воздействий внешних факторов.
• Невозможно использовать в регионах, где наружный воздух имеет отрицательные температуры.

Как видите, у каждого из видов свои достоинства и недостатки.

Средняя стоимость

Из-за того, что большинство жителей планеты пытается перейти на использование в повседневности альтернативных источников энергии для того, чтобы получать тепло, электричество и горячую воду, предлагаем ассортимент товаров достаточно большой. Солнечные нагреватели воды выпускают предприятия РФ и другие производства за пределами. На стоимость солнечного водонагревателя для дома и его установку будет влиять компания-производитель и страна изготовления, тип конструкции (вакуумный или плоский), а также комплектация поставки и регион, в котором будет осуществлена покупка.

Самый дешевый вариант будет стоить 155 000 рублей, и за такую сумму у вас получится купить «Солнечный водонагреватель для бассейна» от Интекса (Китай), с такими техническими характеристиками – размер 1.2*1.2 метра, предназначается для использования с фильтр-насосом, производительность которого не больше 9400 л/час, а вес 3.7 кг.

Водонагреватель, работающий от солнца под названием «ДАЧА-ЛЮКС» (производство Россия), имеет объем в 125 литров и будет стоить 29 000 рублей. В комплектации поставки есть накопительный бак, комплект трубок вакуумного типа (15 штук), а также контроллер. Площадь поглощения составляет 2.30 м2. Установка германского происхождения для снабжения горячей водой «АuroSTEP plus» можно купить за 195 000 рублей, а в полной комплектации за 455 000 рублей. За такую сумму вы получите системы снабжения горячей водой, которая полностью исключает возможность закипания, а также нагреватель для воды с емкостью от 150 до 350 литров и от 1 до 3 солнечных коллекторов.

Установка имеет регулятор управления и дополнительный нагреватель электрического типа. Как видно из цифр, приведенных выше, разброс по стоимости достаточно большой, поэтому каждый покупатель (пусть даже и потенциальный) может выбрать такое устройство, которое будет отвечать предъявляемым требованиям и подходящим по стоимости.

Типы солнечных водонагревателей

Делятся на 2 подвида:

• Активные
• Пассивные

У первого вида задействован насос для быстрого темпа циркуляции жидкости, второй вид не имеет насоса и вода идёт под своим напором, как правило, медленным.

Активные системы привлекают к себе большое внимание благодаря своим функциям и расширенным возможностям. Активные системы используют электрические насосы, а также такие немаловажные детали как клапаны и контроллёры для циркуляции теплоносителя. Обладают высокой эффективностью, но гораздо сложнее в самостоятельной сделке и дороже на рынке

Обладают высокой эффективностью, но гораздо сложнее в самостоятельной сделке и дороже на рынке.

Активные системы делятся на несколько видов:

• С открытым контуром.Имеют в своей сборке насос, который циркулирует воду через коллекторы. Имеют большую популярность в регионах с температурой выше ноля на протяжении всего года, но характеристики разрешают эксплуатация от -20 градусов по Цельсию.
• С закрытым контуром.В системах такого типа в качестве теплоносителя нельзя использовать обычную воду, как правило, для этого предназначен водно-гликолевый антифриз. Такой тип солнечного водонагревателя передаёт максимально нагретую воду. Имеют широкое распространение в холодных климатически зонах, где температура чаще всего ниже ноля, так как имеют отличную защиту от замерзания воды.

Из трубок с разряжённой средой

Этот способ подогрева жидкости можно использовать не только летом, но и зимой, он является одним из наиболее сложных. Место установки устройства из вакуумных трубок должно быть не тенистым, направленным к югу. Не допускается перегрев, циркуляция жидкости должна быть сверху вниз.

Вам потребуется следующие инструменты:

• Разводной ключ.
• Отвертки.
• Устройство для сварки пластиковых труб.
• Дрель.

Для начала соорудите раму и поставьте в предполагаемом месте установки, самым лучшим вариантом является крыша, затем закрепите её, например, анкерными болтами. Затем произведите подключение датчика температуры, воздухоотвода. Подсоедините водовод, используя материалы, которые устойчивы к отрицательным температурам.

Приступаем к монтажу нагревательного элемента, возьмите медную трубу и обмотайте её листовым алюминием, вставьте её в стеклянную вакуумную трубу. На низ трубки оденьте фиксирующую чашку и каучуковый пыльник. Металлический конец зафиксируйте в латунном конденсаторе (на трубке вы можете увидеть липкую смазку, не вытирайте её).

Произведите закрытие фиксирующей чаши, подобным способом произведите установку остальных элементов. Выполните установку монтажного блока и проведите к нему электричество 220В. Подключите к нему температурный датчик, воздухоотвод, хотя они и влагостойкие, лучше установить для них защитный экран, далее подсоединяем контроллер, при его помощи происходит контроль за работой системы, вот и весь процесс установки солнечного бойлера своими руками. Запрограммируйте систему на требуемые параметры и произведите запуск.

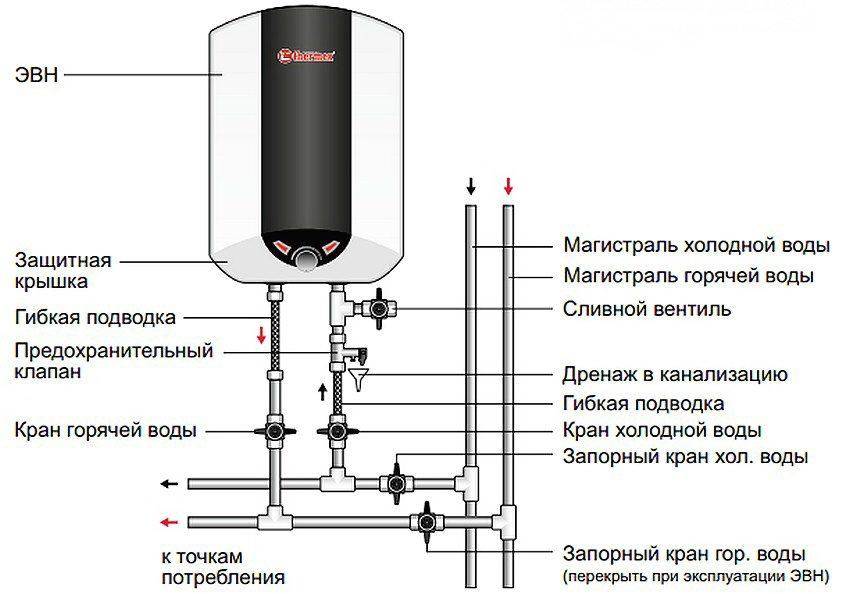

Установка и подключение накопительного водонагревателя на даче своими руками

Предлагаемая конструкция солнечного водонагревателя своими руками очень проста, и принцип ее работы основан на знании того, что температура в пленочном парнике на несколько градусов выше, чем на открытой местности. Поэтому, чтобы повысить температуру водонагревателя от солнечной энергии, можно поместить бочку с водой в подобный парник. Для установки такого накопительного водонагревателя на даче потребуется несколько деревянных брусков и немного полиэтиленовой пленки. Этот парник позволит существенно снизить воздействие ветра. Далее при подключении накопительного водонагревателя на даче нужно северную сторону бочки, которая никогда не освещается солнцем, оклеить эффективным утеплителем, чтобы она не отдавала тепло.

После этого необходимо приступить к обустройству самого солнечного коллектора. Его можно сделать воздушного или водяного типа. Воздушный коллектор выполняется очень просто. Сначала следует на южную стенку душевой кабины вертикально набить бруски шириной 5-10 см на расстоянии 50-60 см друг от друга. Стенку душа нужно с наружной стороны покрасить матовой черной краской, а затем завесить черными металлическими пластинами-жалюзи таким образом, чтобы воздух проникал сквозь них в стенку душевой кабины и в нагретом виде поднимался вверх. Сверху коллектора следует оборудовать воздуховод, который должен входить в «парник» с бочкой, и через него горячий воздух как раз и будет попадать из коллектора в парник. Снизу коллектор можно оставить открытым для конвекции воздуха, также нужно сделать вверху парника небольшое отверстие для этих же целей. На ночь это отверстие придется закрывать, чтобы сохранить внутреннее тепло и не дать бочке охладиться.

В данной конструкции облучаемая солнцем поверхность увеличивается до 3-4 м2, а количество получаемой энергии составляет 30 кВт в сутки. Это позволяет не просто нагревать воду в бочке, а доводить ее до кипятка. Поэтому для полноценного купания придется организовать отдельную подачу холодной воды в душевую кабину.

Дополнительно при установке накопительного водонагревателя своими руками можно утеплить всю бочку каким-нибудь теплоизолятором. При этом необходимо оставить небольшой зазор между утеплителем и бочкой. В это пространство затем нужно будет направить воздуховод из солнечного коллектора для притока горячего воздуха.

Рекомендации по изготовлению

Для тех, кто предпочитает простые решения, есть вариант, давно придуманный нашими дедами. На крышу дома или отдельной душевой устанавливается один либо несколько баков, выкрашенных в черный цвет. Такой водонагреватель работает просто: теплая вода по вертикальной трубе из бочки течет прямо в душевую, стоит только открыть кран. Для заполнения емкости к ней прокладывается водопроводная магистраль. При хорошей солнечной активности в летнее время вода в бочке нагревается буквально за несколько часов.

Простой бак на крыше не сравнится с солнечным коллектором по эффективности, пусть даже и самодельным. Поэтому, определившись с размерами теплоприемника, надо изготовить корпус, куда потом следует поместить змеевик. Предпочтительнее его собрать из дерева, оно не так сильно пропускает тепло, как металл. Перед укладкой теплообменника заднюю стенку необходимо утеплить слоем пенопласта. Общая схема солнечного водонагревателя с накопительным и подпиточным резервуаром представлена на рисунке:

Просто собрать тепловой приемник своими руками – это еще не вся работа, нужно его правильно задействовать в системе водоснабжения. Показанная на схеме солнечная водонагревательная установка состоит из бака – аккумулятора, емкости подпитки и самого коллектора. Не стоит ставить лишнее насосное оборудование, надо позволить воде циркулировать естественным образом. Необходимо проследить, чтобы аккумулятор стоял немного выше теплоприемника, а подпиточная емкость – выше аккумулирующей.

Резервуар для горячей воды следует обязательно утеплить, для этого подойдет любой рулонный материал. Чтобы накопительный водонагреватель функционировал в автоматическом режиме, во втором бачке нужно поставить поплавковый клапан, реагирующий на снижение уровня жидкости. К патрубку клапана подводится труба от водопровода. Теперь во время расхода в основном резервуаре при помывке в его нижнюю зону будет подаваться холодная вода. Не забудьте предусмотреть вертикальный патрубок для выпуска воздуха, поднятый на необходимую высоту.

Как сделать селективное покрытие

Высокоэффективный коллектор имеет высокую степень поглощения солнечной энергии. Лучи попадают на темную поверхность, после чего нагревают ее. Чем меньше излучения отталкивается от абсорбера солнечного коллектора, тем больше тепла остается в гелиосистеме.

Чтобы обеспечить достаточную аккумуляцию тепла требуется создать селективное покрытие. Вариантов производства несколько:

• Самодельное селективное покрытие коллектора — используют любые черные краски, которые после высыхания оставляют матовую поверхность. Есть решения, когда в качестве абсорбера коллектора применяют непрозрачную темную клеенку. На трубы теплообменника, поверхность банок и бутылок наносят черную эмаль, с матовым эффектом.
• Специальные абсорбирующие покрытия — можно пойти другим путем, приобретя для коллектора специальную селективную краску. В состав селективных ЛКМ входят полимерные пластификаторы и присадки, обеспечивающие хорошую адгезию, теплостойкость и высокую степень поглощения солнечных лучей.

Гелиосистемы, используемые исключительно для нагрева воды летом, вполне могут обойтись окрашиванием абсорбера в черный цвет при помощи обычной краски. Самодельные солнечные коллекторы для отопления дома зимой должны иметь качественное селективное покрытие. Экономить на краске нельзя.

Самодельная или заводская гелиосистема — что лучше

Изготовить в домашних условиях солнечный коллектор, способный по техническим характеристикам и показателям сравниться с заводской продукцией нереально. С другой стороны, если требуется просто обеспечить достаточным количество воды для летнего душа, солнечной энергии будет достаточно для работы простейшего самодельного водонагревателя.

Что касается жидкостных коллекторов, работающих зимой — то даже не все заводские гелиосистемы могут работать при низких температурах. Всесезонные системы, это чаще всего устройства с вакуумными тепловыми трубками, с повышенным КПД, способные работать до температуры –50°С.

Заводские гелиоколлекторы часто укомплектовываются поворотным механизмом, автоматически подстраивающим угол наклона и направленность панели по сторонам света, в зависимости от расположения Солнца.

Эффективный солнечный водонагреватель тот, что полностью соответствует поставленным перед ним задачам. Для подогрева воды на 2-3 человек летом, можно обойтись обычным гелиоколлектором, изготовленным своими руками из подручных средств. Для отопления зимой, несмотря на первоначальные затраты, лучше установить заводскую гелиосистему.

Инструкция по эксплуатации устройства

Установка и подключение:

1. Нагреватель устанавливается на расстоянии нескольких метров от бассейна.
2. Шланги закрепляются на концах змеевика, в насосе и отверстиях бассейна. Если в бассейне отверстия не предусмотрены, концы шлангов перекидываются в воду через бортик.

Как обогреть воду:

1. Перед началом использования котла необходимо убедиться, что рядом отсутствуют легковоспламеняющиеся материалы и жидкости, а также в радиусе 1 м убрать сухую траву.
2. В топку котла закладывается топливо и поджигается. Если нагреватель состоит из спирали без корпуса, огонь разводится внутри змеевика.
3. Огонь поддерживается до того момента, пока вода не достигнет желаемой температуры.

Принципы работы

Для сборки индукционного котла своими руками необходимо изучить, из чего он состоит и понять принципы его работы.

Устройство нагревается за счет энергии электромагнитного поля. Теплоноситель ее забирает на себя и преобразует в тепло.

Магнитное поле создается в индукторе (это цилиндрическая катушка с большим количеством витков). Проходя через нее, электричество создает вокруг себя напряжение. Магнитный поток движется по замкнутому кругу перпендикулярно электрическому полю. Переменный ток создает вихревые потоки и генерирует энергию в тепло. Передача электроэнергии нагревателю происходит без прямого контакта.

Индукционное тепло расходуется эффективно и экономно, поэтому вода при таком способе нагревания за короткий промежуток времени достигает высоких температур. Теплоноситель получает около 97% энергии.

Компоненты индукционного водонагревателя

Организация системы отопления в собственном доме с помощью индукционного котла не потребует ее серьезной перепланировки. В основе используется трансформатор, состоящий из первичной и вторичной обмоток.

Вихревые потоки образуются в первичной обмотке из электрической энергии и создают электромагнитное поле. Оно попадает на вторичную, которая несет функцию нагревателя.

Вторичная обмотка представляет собой корпус котла. В него входят такие элементы, как:

• внешняя обмотка;
• сердечник;
• электроизоляция;
• тепловая изоляция.

Для подвода холодной воды в устройство и отвода теплой в систему отопления к водонагревателю устанавливают два патрубка. Нижний монтируют на вводный участок, а верхний на отводящую горячую воду часть.

Тепло, которое создается котлом, отдается теплоносителю. Чаще всего в его качестве выступает вода, так как она способна быстро забрать тепло. За счет встроенного насоса горячая вода через патрубок поступает в отопительную систему. Жидкость постоянно циркулирует, поэтому перегрев оборудования не возможен. Подается остывшая вода, а отводится горячая.

При циркуляции отопительная жидкость вибрирует, что не дает откладываться накипи внутри труб. Устанавливать индукционный водонагреватель можно в любом помещении, так как в процессе эксплуатации не создается шум.

Основные типы водонагревателей

Всего есть три вида бойлеров:

Проточная. Вода начинает нагреваться в момент прохождения через трубку с теплонагревательным элементом. Данный вид нужен случае, когда горячая вода требуется не очень часто и в небольшом объеме. Иначе, он будет потреблять большое количество электричества.

Накопительные. По своему строению, нагреватели чем то напоминают термос. Это значит, что вода остается горячей долгий промежуток времени после ее нагрева. Это говорит о небольшой энергозатратности бойлера.

Комбинированные. Нагревательный элемент данного бойлера работает как в высоких, так и в низких мощностях. За счет того, что аппарат может работать как накопительный, так и проточный, человек может пользоваться горячей водой, даже если аппарат буде пуст. Есть еще одно отличие у данного вида бойлера – большая вместительность – до двухсот литров оды.

Наиболее популярной моделью Бойлера является водонагреватели накопительного типа 80 литров. Они различаются по различным характеристикам:

• форме,
• мощности ит.д.

Основная часть аппаратов могут реагировать на понижение температуры воды, и в автоматическом режиме и  включают нагревательный элемент.

Что касается последних, то они дольше могут сохранят воду в горячем состоянии по причине сферической формы. Н они очень громоздкие для наших квартир.

Плоские же нагреватели в данном плане намного выгоднее, поскольку имеют не очень большие габариты и просто устанавливаются в любом  месте дома.

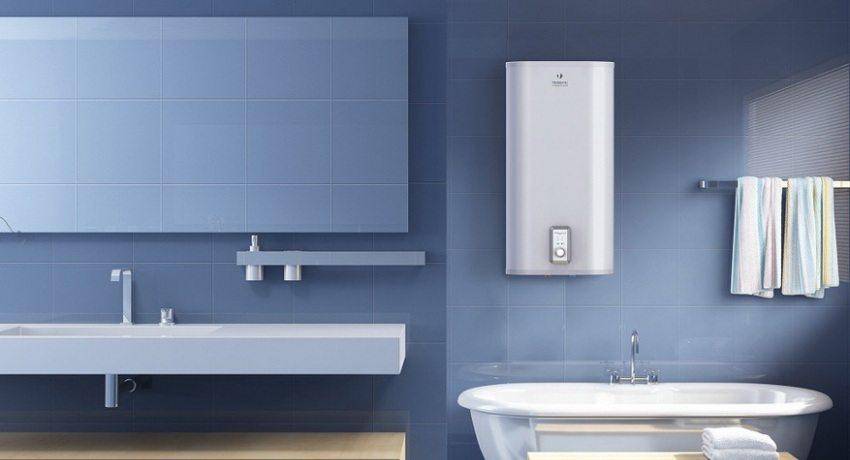

Плоские электронагреватели 80 литров вы можете установить вертикально либо горизонтально. Это будет зависеть от наличия свободного места. В основном, бойлеры устанавливаются вертикальном положении.

Водонагреватель накопительный 80 литров вертикальный плоский: строение

Если вам интересно, что представляет собой накопительный водонагреватель электрический 80 литров плоский, то информацию о нем вы найдете далее.

Любой из водонагревательных аппаратов состоит из металлической емкости, которая устанавливается на стену с помощью специальных крепежей, либо монтируется на пол. Корпус водонагревателя сделан из прочной стали, покрытой эмалью особенного типа. Это необходимо для того, чтобы корпус аппарата мог оставаться всегда холодным . А об его поверхность нельзя было обжечься. Кроме этого, применение стали в качестве основного материла для изготовления корпуса – гарантия долговечности аппарата.

Под корпусом нагревателя располагается теплоизоляция. В основном, в горизонтальном плоском накопительном нагревателе 80л для данных целей применяется пенополиуретан. По его слоями располагается титановый бак. В нем и происходит нагревание воды. В бак вода попадает из главной системы водоснабжения по шлангу, идущему в комплекте с нагревателем.

Нагрев воды в вертикальном либо горизонталям водонагревателе накопительного типа 80литров производится  с помощью нагревательного элемента , имеющего змеевидную форму. В некоторых типах нагревателей имеется не один нагревательный элемент, а сразу два. В основном, данную особенность можно встретить в нагревателях с большим объемом. Около нагревателя располагается магнитный анод, предохраняющий сам нагреватель от различных типов механического повреждения. Кроме этого, он предотвращает появление накипи.

Существует еще один главный элемент у водонагревателя – термостат.  Данный элемент способен регулировать температуру нагрева воды, и не допускает перегрева, может поддерживать заданный режим температуры . также способен выполнять и другие функции, которые связаны с преобразованием холодай воды в горячую.

Принцип работы водонагревателя

Любой горизонтальный или вертикальный водонагревательный приор накопительного типа 80л функционирует следующим образом:

Из системы домашнего водоснабжения по специальной трубе вода поступает в титановый бак.

1. Система автоматически выключается , начинает подниматься температура змеевика ,после этого начинает нагреваться вода.
2. После того, как вода достигнет нужной температуры, термостат отключает нагревательный прибор . данная процедура позволяет экономить электричество и избежать перегрева всей системы.
3. Горячая вода, по специальной выводной трубке поступает в ваше личное распоряжение. Или проще говоря, в душ, кран ,либо отопительную систему.
4. Разные модели водонагревательных бойлеров могут иметь отличия. такие параметры , как время нагрева воды до наибольших температур, скорость набора воды в бак. Но все же, основной принцип действия остается таким же.
