Пошаговая фотоинструкция
Максимально подробно рассказано, как своими руками собрать солнечную батарею из фотоэлементов на алюминиевом каркасе.
Сточить напильником углы на одной грани с каждой стороны алюминиевого угла под 45 градусов.
Обрезать уголки ножовкой по металлу под 45 градусов. Для удобства можно воспользоваться стуслом:
С каждой стороны уголка должна получиться вот такая конструкция:
Обрезанный алюминиевый уголок
Делаем скобы для соединения уголков:
На сторонах каждой полученной скобы находим центр и сверлим отверстие, диаметром 6 мм:
Делаем разметку через отверстие в каждой скобе на уголке. Чтобы потом не перепутать, помечаем каждый угол и каждую скобу цифрой:
Сверлим отверстия в уголке сверлом 5 мм, должно получиться так:
Отверстия в уголке
Собираем рамку с помощью болтов и гаек:
Соединение рамки болтами и гайками
Вклеиваем с помощью герметика стекло в собранную рамку:
Силиконом следует обработать стыки снаружи и внутри
Обезжирить поверхность стекла изнутри и разложить фотоэлементы лицевой стороной вниз таким образом, чтобы контактные шины были параллельны:
Соедините между собой фотоэлементы скотчем, так они не распадутся при дальнейших операциях.
Соединить между собой элементы по схеме:
Схема соединения фотоэлементов в батарее
Собираем уплотняющую конструкцию:
- Из листа пенополиуретана вырезаем прямоугольник, меньше внутренней части рамки на 1 см с каждой стороны;
- Запаиваем получившийся прямоугольник в полиэтиленовую пленку с помощью скотча или паяльника
Конструкция укладывается внутрь рамки:
Поролон укладывается внутрь рамки
Рамка вместе с поролоном переворачивается и снимается. Остаются только уложенные и скрепленные между собой скотчем фотоэлементы:
На всю поверхность фотоэлементов кистью наносится герметик Sylgard 184 и накрывается сверху рамкой со стеклом:
Ставим груз на стекло на несколько часов, за это время должны удалиться пузыри воздуха:
Пузыри уходят за 2-3 часа
Через 12 часов снимаем груз и отрываем поролон. Батарея готова к подключению!
Из подручных материалов
Ниже предлагаем вам рассмотреть изготовление солнечной батареи из подручных материалов, а именно:
- Вариант 1-й – из медного листа.
- Вариант 2-й – из алюминиевых банок.
Вариант 1
Для того чтобы сделать солнечную батарею из меди, вам потребуется подготовить такой материал:
- Медный лист размером в 0,45 м2.
- Зажимы (крокодильчики) – 2 шт.
- Тестер для измерения электричества между 10 и 50 микроамперами.
- Электроплита, мощностью от 1100 Ватт.
- Пластиковая бутылка со срезанным горлышком.
- Соль.
- Теплая вода.
- Наждачная бумага.
При наличии всего этого, можно приступать к работе, ниже приводится пошаговая инструкция:
Отрежьте кусок меди, равные размеру спирали на кухонной плите. Медь следует тщательно очистить от пыли и грязи.
При нагревании меди на плите происходят химические реакции медь начнет чернеть. Когда она приобрела такой окрас должно пройти полчаса. За этот период слой черного цвета должен стать толстым.
После этого выключите плиту. Кусок меди должен остыть. При этом процессе медная окись и сама медь начнет сжиматься с разной скоростью. Именно в этот момент и произойдет отслоение окиси.
Теперь, когда температура заготовки снизится до комнатной, помойте ее в теплой воде
Важно не отскребывать черные остатки окиси.
На следующем этапе можно начинать сборку солнечной батареи. Для этого отрежьте второй кусок меди, по размеру соответствующий первому.
2 листа сгибаете так, чтобы их можно было поместить в бутылку
Далее необходимо прицепить к ним зажим так, чтобы они не соприкасались друг с другом.
В завершение присоедините шнур от второго непрогретого куска меди на плюс, а от прогретого на плите к минусу.
На следующем этапе добавьте пару ложек соли в нагретую воду и перемешайте ее до полного растворения.
Полученный раствор вылейте в бутылку, где расположены медные заготовки. Пластины заливайте не полностью, от их краев оставьте 0,5 см.
Изготовленная таким методом солнечная батарея сможет давать несколько миллиампер даже в пасмурную погоду.
Вариант 2
В этом случае вам потребуются такие материалы:
- Алюминиевые пивные банки.
- Обезжириватель.
- Деревянная рама.
- Оргстекло.
- Фольга.
Итак, работа по изготовлению такой батареи выглядит следующим образом:
- На первом этапе осуществляете подготовку банок. Для этого промойте каждую банку. Для потока и сборки тепла, дно банок пробивается.
- Поверхность банки необходимо обезжирить.
- По принципу конструктора, банки склеиваете друг на друга.
- Далее изготавливаете каркас для теплообменника из деревянных реек и оргстекла.
- В качестве подложки лучше всего использовать фольгу, так как этот материал имеет хорошие показатели по светоотражению.
Вот такими простыми и нехитрыми методами, можно сделать солнечные батареи из подручных средств.
Сборка конструкции
Солнечная панель своими руками собирается в несколько этапов. Лучше всего делать работу по порядку, чтобы ничего не упустить и добиться хорошего результата.
Изготовление каркаса
Алюминиевый каркас – идеальное решение.
Основа под будущие фотоэлементы должна быть прочной и долговечной, ее можно делать из разных материалов. Можно использовать влагостойкую фанеру или плиты ОСП, работа в этом случае проводится так:
Вырезаются куски подходящего размера, по периметру делается обрамление из деревянного бруска, важно точно подогнать все части друг к другу, чтобы не было щелей, а стыки и соединения промазать атмосферостойким герметиком. Затем поверхность покрывается защитным составом или краской и оставляется до полного высыхания
Лучше нанести покрытие в несколько слоев.
Используйте алюминиевый каркас, так как он намного прочнее и долговечнее, чем деревянный. В этом случае подбираются уголки и соединяются, чтобы получилась прочная рама. В нее ставится оргстекло или другой прозрачный материал, все стыки надо обработать герметиком, чтобы не было щелей. Продолжать работу можно после того, как состав полностью высохнет, излишки можно срезать строительным ножом.
Кстати! Размеры каркаса подбираются под параметры приобретенных фотоэлементов. Пока их нет, рамы лучше не делать.

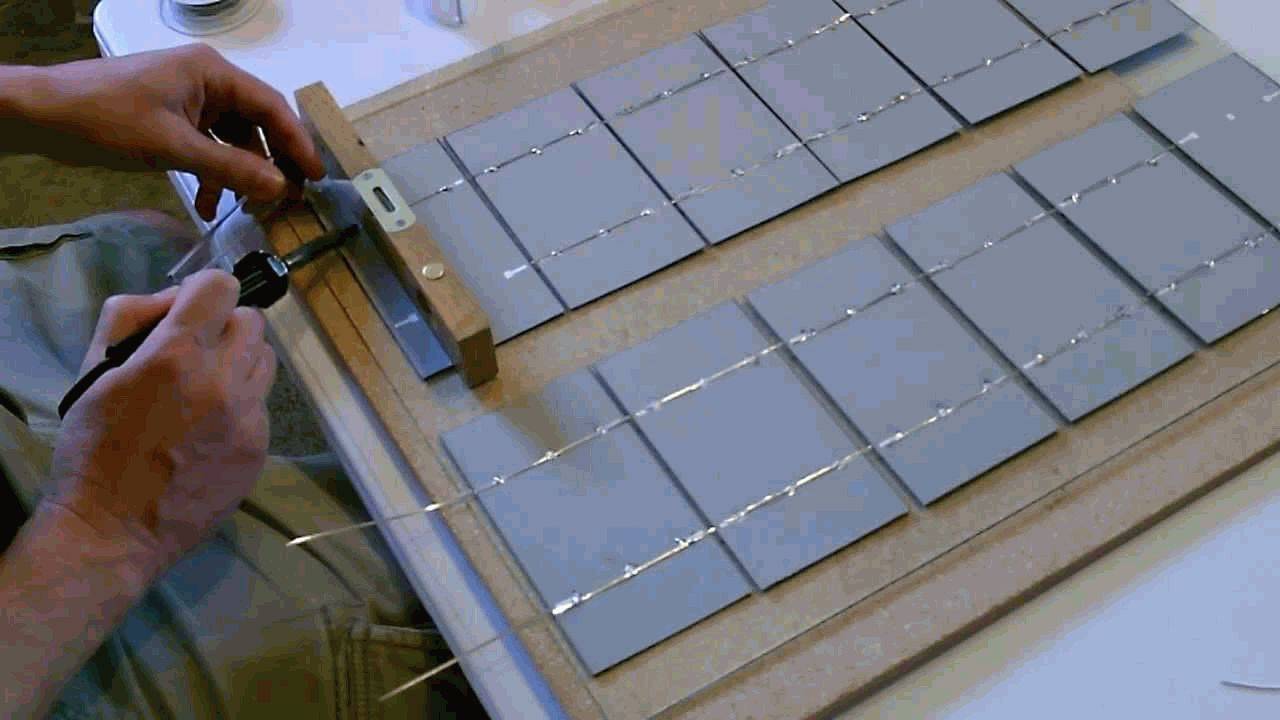

Пайка проводов и соединение фотоэлементов
На всех модулях есть контакты, имеющие разную полярность, перед началом работы они протираются спиртом, после чего к ним припаиваются проводники. Только потом их можно объединить между собой, чтобы собрать систему. Если проводники уже припаяны, обязательно проверяются все соединения, нередко там есть брак, который надо исправить перед монтажом. Если используются специальные шины, то инструкция по проведению работы такая:
- Шины нужно нарезать на полоски подходящего размера, если они идут в одном листе. Контакты на пластинах обязательно протираются спиртом для обезжиривания, после чего на них аккуратно наносится небольшой слой флюса.
Шину следует приложить к контакту по всей длине, после чего разогретым паяльником нужно провести по поверхности без нажима, чтобы не испортить панель. После остывания элемент переворачивается и работа повторяется на контакте со второй стороны в том же порядке.
- Чтобы правильно разместить соединения и подобрать подходящую длину, предварительно разложите модули на подготовленном основании и разметьте их положение.
- Подготовить солнечный элемент своими руками не так сложно. После того, как контакты прикреплены, модули ставятся на место и соединяются между собой. Главное – следить за соблюдением полярности.
Если на соединении шины с контактом есть неровности, надо провести по поверхности паяльником еще раз.
Нанесение герметика
В домашних условиях проще всего использовать строительные атмосферостойкие составы, которые продают во всех магазинах. Работа проводится так:
Вначале надо нанести капли состава по краям фотоэлементов через небольшое расстояние. После этого они размещаются на прозрачном основании по меткам, нанесенным ранее
Важно ровно выставить модули и прижать их как можно плотнее к поверхности.
Для фиксации в подходящем положении на места нанесения герметика ставятся любые грузы. Их можно снять после высыхания состава.
Далее необходимо покрыть герметиком все края, а также стыки между элементами, чтобы полностью герметизировать их
При этом важно не попадать на рабочие части.
Сборка панели
Когда герметик высох, можно проводить окончательную сборку. Тут могут быть свои особенности в зависимости от системы, но чаще всего процесс выглядит так:
- В первую очередь в боковой части корпуса крепится разъем для подключения, к которому надо присоединить диоды Шоттки.
- На наружную сторону вырезается экран из прозрачного материала, который лучше всего закрепить на герметике, чтобы обеспечить герметичность конструкции и исключить попадание влаги внутрь.
- Готовый элемент проверяется на работоспособность. Если все нормально, можно ставить на каркас крепления, чтобы установить батарею в подготовленном месте.
Какие фотоэлементы лучше всего подходят для солнечной батареи и где их можно найти
Изготовленные кустарным способом солнечные панели всегда будут находиться на шаг позади своих заводских собратьев, и на то есть несколько причин. Во-первых, известные производители тщательно отбирают фотоэлементы, отсеивая ячейки с нестабильными или сниженными параметрами. Во-вторых, при изготовлении гелиоэлектрических батарей используется специальное стекло с повышенным светопропусканием и сниженной отражающей способностью — найти такое в продаже практически невозможно. И в-третьих, прежде чем приступать к серийному выпуску, все параметры промышленных образцов обкатывают с использованием математических моделей. В итоге минимизируется влияние нагрева ячеек на КПД батареи, улучшается система отвода тепла, находится оптимальное сечение соединяющих шин, исследуются пути снижения скорости деградации фотоэлементов и т. д. Решать подобные задачи, не имея оборудованной лаборатории и соответствующей квалификации, невозможно.
Низкая стоимость самодельных солнечных батарей позволяет построить установку, позволяющую полностью отказаться от услуг энергокомпаний
Тем не менее сделанные своими руками солнечные батареи показывают неплохие результаты производительности и не так уж и сильно отстают от промышленных аналогов. Что же касается цены, то здесь мы имеем выигрыш более чем в два раза, то есть при одинаковых затратах самоделки дадут в два раза больше электроэнергии.
Учитывая всё вышесказанное, вырисовывается картина того, какие фотоэлементы подходят под наши условия. Плёночные отпадают по причине отсутствия в продаже, а аморфные — из-за короткого срока службы и низкого КПД. Остаются ячейки из кристаллического кремния. Надо сказать, что в первом самодельном устройстве лучше использовать более дешёвые «поликристаллы». И только обкатав технологию и «набив руку», следует переходить на монокристаллические ячейки.
Для обкатки технологий подойдут дешёвые некондиционные фотоэлементы — как и качественные устройства, их можно купить на зарубежных торговых площадках
Что касается вопроса, где взять недорогие солнечные элементы, то их можно найти на зарубежных торговых площадках типа Taobao, Ebay, Aliexpress, Amazon и др. Там они продаются как в виде отдельных фотоэлементов различных размеров и производительности, так и готовыми наборами для сборки солнечных панелей любой мощности.
Можно ли заменить фотоэлектрические пластины чем-то другим
Редко у какого домашнего мастера не найдётся заветной коробочки со старыми радиодеталями. А ведь диоды и транзисторы от старых приёмников и телевизоров являются всё теми же полупроводниками с p-n-переходами, которые при освещении солнечным светом вырабатывают ток. Воспользовавшись этими их свойствами и соединив несколько полупроводниковых приборов, можно сделать самую настоящую солнечную батарею.
Для изготовления маломощной солнечной батареи можно использовать старую элементную базу полупроводниковых приборов
Внимательный читатель сразу же спросит, в чём подвох. Зачем платить за фабричные моно- или поликристаллические ячейки, если можно использовать то, что лежит буквально под ногами. Как всегда, дьявол скрывается в деталях. Дело в том, что самые мощные германиевые транзисторы позволяют получить на ярком солнце напряжение не более 0.2 В при силе тока, измеряемой микроамперами. Для того чтобы достичь параметров, которые выдаёт плоский кремниевый фотоэлемент, понадобится несколько десятков, а то и сотен полупроводников. Сделанная из старых радиодеталей батарея сгодится разве что для зарядки кемпингового светодиодного фонаря или небольшого аккумулятора мобильного телефона. Для реализации более масштабных проектов, без покупных солнечных ячеек не обойтись.
Принцип работы солнечных батарей
Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. В последние десятилетия данная технология набирает популярность по всему миру, мотивируя многих людей переходить на дешевую возобновляемую энергию. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания разнообразных бытовых и промышленных устройств.
Правительства многих стран выделяют колоссальные суммы бюджетных средств, спонсируя проекты, которые направлены на разработку солнечных электростанций. Некоторые города полностью используют электроэнергию, полученную от солнца. В России эти устройства часто используются для обеспечения электроэнергией загородных и частных домов в качестве отличной альтернативы услугам централизованного энергоснабжения. Стоит отметить, что принцип работы солнечных батарей для дома достаточно сложный. Далее рассмотрим подробнее, как работают солнечные батареи для дома подробно.
Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.
При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.
Технические характеристики
Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:
- Непосредственно фотоэлементы / солнечная панель;
- Инвертор, преобразовывающий постоянный ток в переменный;
- Контроллер уровня заряда аккумулятора.
Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.
Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.
(Tesla Powerwall – аккумулятор для солнечных панелей на 7 КВт – и домашняя зарядка для электромобилей)
Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.
Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.
Идеи из подручных материалов
Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.
Солнечная батарея из фольги
Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.
Как сделать солнечную батарею из фольги?
Нам понадобится:
- 2 «крокодильчика»;
- медная фольга;
- мультиметр;
- соль;
- пустая пластиковая бутылка без горлышка;
- электрическая печь;
- дрель.
Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.
Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.
Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.
Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.
Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.
Солнечная батарея из транзисторов
У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.
Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.
Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.
Солнечная батарея из диодов
Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.
Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.
Солнечная батарея из пивных банок
Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.
Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки
Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом
Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.
Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.
Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.
Классификация фотоэлектрических модулей
Сегодня производство солнечных батарей идёт двумя параллельными путями. С одной стороны на рынке присутствуют фотоэлектрические модули, созданные на основе кремния, а с другой — плёночные, созданные с использованием редкоземельных элементов, современных полимеров и органических полупроводников.
Популярные сегодня кремниевые фотоэлементы подразделяются на несколько типов:
- монокристаллические;
- поликристаллические;
- аморфные.
Для использования в самодельных солнечных батареях лучше всего использовать модули из поликристаллического кремния. Хоть КПД последних и ниже, чем у монокристаллических элементов, но зато на их работоспособность не так сильно влияет загрязнённость поверхности, низкая облачность или угол падения солнечных лучей.
Что же касается батарей из аморфного кремния, то они ещё менее зависимы от погодных условий и за счёт своей гибкости практически не подвержены риску повреждений при сборке. Тем не менее использование их в собственных целях ограничивается как достаточно низкой удельной мощностью на 1 квадратный метр поверхности, так и по причине высокой стоимости.
Кремниевые солнечные элементы представляют собой самый распространённый класс электрических фотопластин, поэтому они чаще всего используются для изготовления самодельных устройств
Появление плёночных фотоэлектрических модулей обусловлено как необходимостью в снижении стоимости солнечных батарей, так и потребностью получить более производительные и долговечные системы. Сегодня промышленность осваивает выпуск тонких гелиоэлектрических модулей на основе:
- теллурида кадмия с КПД до 12% и стоимостью 1 Вт на 20–30% ниже, чем у монокристаллов;
- селенида меди и индия — КПД 15–20%;
- полимерных соединений — толщина до 100 нм, с КПД — до 6%.
О возможности использования плёночных модулей для постройки электрической солнечной станции своими руками говорить пока ещё рано. Несмотря на доступную стоимость, изготовлением теллуридо-кадмиевых, полимерных и меде-индиевых фотоэлементов занимаются лишь отдельные компании.
Такие достоинства плёночных фотоэлементов, как высокий КПД и механическая прочность позволяют с полной уверенностью говорить, что за ними — будущее солнечной энергетики
Хоть в продаже и можно найти батареи, созданные по плёночной технологии, в большинстве своём они представлены в виде готовых изделий. Нам же интересны отдельные модули, из которых можно построить недорогую самодельную солнечную панель — на рынке они пока ещё в дефиците.
Сводные данные по КПД солнечных элементов, которые выпускаются промышленностью, представлены в таблице.
Таблица: КПД современных солнечных батарей
| Тип фотоэлемента | Коэффициент полезного действия, % |
| Монокристаллический кремний | от 17 до 22 |
| Поликристаллический кремний | от 12 до 18 |
| Аморфный кремний | от 5 до 6 |
| Теллуридо-кадмиевые | от 10 до 12 |
| На основе селенида меди-индия | от 15 до 20 |
| Полимерный | от 5 до 6 |
Схема устройства солнечной электростанции
Рассмотрим, как устроена и работает гелиосистема для загородного дома. Главное ее назначение – преобразовать энергию солнца в электричество 220 В, которое является основным источником питания для домашних электроприборов.
Основные части, из которых состоит СЭС:
- Батареи (панели), преобразующие солнечное излучение в ток постоянного напряжения.
- Контроллер, регулирующий заряд АКБ.
- Блок аккумуляторных батарей.
- Инвертор, преобразующий напряжение АКБ в 220 В.
Конструкция батареи продумана таким образом, что позволяет оборудованию функционировать в различных погодных условиях, при температуре от -35ºС до +80ºС.
Выходит, что правильно установленные солнечные батареи будут работать с одинаковой производительностью и зимой, и летом, но при одном условии – в ясную погоду, когда солнце отдает максимальное количество тепла. В пасмурную эффективность работы резко снижается.
Эффективность СЭС в средних широтах велика, но не настолько, чтобы полностью обеспечивать электричеством большие дома. Чаще гелиосистема рассматривается как дополнительный или резервный источник электроэнергии
Вес одной батареи на 300 Вт равен 20 кг. Чаще всего панели монтируют на крышу, фасад или специальные стойки, установленные рядом с домом. Необходимые условия: разворот плоскости в сторону солнца и оптимальный наклон (в среднем 45° к поверхности земли), обеспечивающий перпендикулярное падение солнечных лучей.
При возможности устанавливают трекер, отслеживающий движение солнца и регулирующий положение панелей.
Верхняя плоскость батарей защищена закаленным противоударным стеклом, которое легко выдерживает удары града или тяжелые снежные наносы. Однако необходимо следить за целостностью покрытия, иначе поврежденные кремниевые пластины (фотоэлементы) перестанут работать
Контроллер выполняет насколько функций. Кроме основной – автоматической регулировки заряда АКБ, контроллер регулирует подачу энергии от солнечных батарей, предохраняя тем самым аккумулятор от полной разрядки.
При полном заряде контроллер автоматически отключает АКБ от системы. Современные устройства оборудованы панелью управления с дисплеем, показывающим напряжение батарей.
Для самодельных гелиосистем лучшим выбором являются гелевые аккумуляторы, отличающиеся сроком бесперебойного функционирования 10-12 лет. После 10-летней работы их емкость уменьшается примерно на 15-25 %. Это необслуживаемые и абсолютно безопасные устройства, не выделяющие вредных веществ.
Зимой или в пасмурную погоду панели также продолжают работать (если их регулярно очищать от снега), но выработка энергии снижается в 5-10 раз
Задача инвертеров – преобразовывать постоянное напряжение от АКБ в переменное напряжение 220 В. Они отличаются такими техническими характеристиками, как мощность и качество получаемого напряжения. Синусовое оборудование способно обслуживать наиболее «капризные» к качеству тока приборы – компрессоры, бытовую электронику.
Обзор бытовой СЭС:
Стоит знать, что бытовые электростанции способны обслуживать постоянно работающий холодильник, периодически запускаемый погружной насос, телевизор, систему освещения. Чтобы обеспечить энергией функционирование котла или даже микроволновки, потребуется более мощное и очень дорогое оборудование.
Простейшая схема солнечной электростанции, включающая главные составные элементы. Каждый из них выполняет свою функцию, без которой работа СЭС невозможна
Существуют и другие, более сложные схемы сборки солнечных электростанций, однако данное решение является универсальным и наиболее востребованным в быту.
Корпус и стекло
Солнечные батареи для дома имеют алюминиевый корпус. Этот металл не корродирует, при достаточной прочности имеет небольшую массу. Нормальный корпус должен быть собран из профиля, в котором присутствуют, как минимум, два ребра жесткости. К тому же стекло должно быть вставлено в специальный паз, а не закреплено сверху. Все это — признаки нормального качества.
Бликов на корпусе быть не должно
Еще при выборе солнечной батареи обратите внимание на стекло. В нормальных батареях оно не гладкое, а текстурированное
На ощупь — шершавое, если провести ногтями, слышен шорох. К тому же должно иметь качественное покрытие, которое сводит к минимуму блики. Это означает что в нем не должно ничего отражаться. Если хоть под каким-то углом видны отражения окружающих предметов, лучше найдите другую панель.
Что такое солнечная батарея?
Солнечная батарея – это полупроводниковое устройство, которое преобразовывает солнечное излучение в электрическую энергию. Главной задачей такой системы является надежное, экономное и бесперебойное электроснабжение дома. Такие устройства целесообразно устанавливать в районах, где существуют перебои с подачей от основного источника электроэнергии.
Солнечная электростанция не эффективно работает ночью и в пасмурные дня, в то время как пик электропотребления приходится именно на вечерние часы
Главными преимуществами солнечной батареи являются:
- простая установка устройства, которая не требует прокладывания кабелей к опорам;
- система не требует больших временных затрат на свое обслуживание;
- выработка электроэнергии не оказывает пагубного влияния на окружающую среду;
- конструкция не имеет подвижных частей;
- бесшумный режим работы;
- поставка электроэнергии не зависит от распределительной сети;
- длительный период эксплуатации системы при минимальных затратах.
Недостатки солнечной батареи:
- процесс изготовления системы весьма трудоемкий;
- солнечная панель занимает много места;
- устройство очень чувствительно к загрязнению;
- ночью батарея не работает;
- эффективность работы устройства напрямую зависит от погодных условий, а именно от солнечных и пасмурных дней.
В зимнее время стоит позаботиться о возможности очистки солнечных панелей от изморози и снега
Сборка
При первой сборке лучше воспользоваться заготовленной разметочной подложкой, помогающей расположить ровно элементы друг от друга. Основу выполняем из фанеры с обязательным маркированием уголков конструкции. После пайки на элемент батареи с обратной стороны крепим кусок ленты для монтажа, и таким образом их переносим. Герметизации подвергаются исключительно соединительные части.
Дальнейшие действия выглядят следующим образом:
- Выложите элементы на поверхность стекла.
- Между элементами оставьте расстояние и прижмите их грузами.
- Пайку сделайте по электрической схеме, то есть «Плюсовые» дорожки размещаются на лицевой стороне, а «минусовые» дорожки — на обратной стороне.
- Аккуратно припаяйте серебряные контакты.
- Соедините по этому принципу все элементы. В крайних элементах контакты выводят на шину «плюс» и «минус».
Рекомендуется также поставить «среднюю» точку, с двумя дополнительными шунтирующими диодами. Клемму устанавливают с внешней стороны нашей рамы. В качестве выводящих проводов можно использовать акустический кабель в изоляции. Все провода прочно фиксируются силиконом.
Грамотная конструкция системы позволит обеспечить необходимую мощность батареи. При расчете конструкции учитывают, что для изготовления одной солнечной батареи всегда берут солнечные модули только одного размера, так как в системе максимальный ток ограничен током самого малого элемента.
Стандартные расчеты показывают, что в солнечный день получают с 1 метра панели около 120 Вт мощности. Конечно, такая мощность не даст необходимого напряжения даже для компьютера. Но уже панель в 10 метров даст 1 кВт энергии и обеспечит энергией работу основных приборов дома: светильников, телевизора, холодильника и компьютера. Для обычной семьи из 4 человек необходимо в месяц около 300 кВт, поэтому система, установленная оптимально с южной стороны, размером 20 метров обеспечит семейные потребности в электроэнергии
С целью оптимизации потребления энергии для освещения важно использовать в доме лампочки переменного тока — светодиодные и люминесцентные
