Собственный проект соковыжималки: народные методы добычи натуральных соков

Типы устройств

Перед тем как сделать соковыжималку своими руками по собственному чертежу, нужно изучить принцип работы устройства. В зависимости от конструкционных возможностей процессы выжимки могут выполняться с соблюдением определенной последовательности стадий работы или одновременно.

Центробежные соковыжималки перерабатывают плоды до состояния кашицы. Они работают по схеме, в которой после измельчения центрифугой происходит отжим с помощью пресса. Шнековая соковыжималка позволяет извлекать из плодов сок в процессе переработки.

Подбор необходимых элементов конструкции проводят в зависимости от типа устройства для выжимания сока. Для упрощения процесса переработки фрукты измельчают, например, с помощью ручной свеклорезки. Сложные конструкции предполагают использование механического привода для измельчения.

Шнековые устройства по конструкции и внешнему виду являются близкими родственниками домашней мясорубки. С их помощью можно одновременно измельчать и выжимать сок, требуют больше затрат времени на изготовление.

Для приготовление домашних напитков из фруктов часто используются бытовые приборы, которые могут справиться с небольшим объемом. Для переработки обильного урожая выходом из ситуации является самодельная соковыжималка для яблок и других фруктов.

Простой дедовский способ извлечения сока из плодов предусматривает стадию измельчения и отжим жидкости из образованной массы. Очищенные от сердцевины и испорченных частей яблоки насыпались в деревянное корыто. С помощью специального ножа для измельчения фрукты перерабатывали в однородную массу.

Подготовленная кашица упаковывалась в марлю и ставилась под пресс в кадку из дерева. Чтобы собрать яблочный сок в емкость, для стока жидкости в нижней части устройства конструкцией предусматривалось отверстие. Роль пресса могли выполнять тяжелые предметы (камни).

Винтовой вариант пресса оснащался:

• рамой, на которой крепится устройство;
• винтом с закрепленной или съемной рукоятью;
• доской для опоры, круглой формы, соответствующей диаметру внутренней части емкости.

Как создать винтовой пресс для яблок большой производительности можно увидеть на видео. Соковыжималка для яблок своими руками собирается из заготовленных деталей.

Для создания конструкции нужно подготовить 2 трубы, на которые сверху с помощью сварки закрепляют металлический профиль. В верхней части профиля проделывается отверстие, в которое вставляется головка с резьбой.

В нижней части винта конструкцией предусмотрен упор для отжима. Вверху закрепляют рукоять вращения, а снизу стационарно привариваются струбцины или опорная конструкция для крепления. Технические возможности пресса зависят от объема кадки, в которую закладывают измельченное сырье для отжима.

В процессе эксплуатации такое приспособление отличается трудоемкостью из-за выполнения значительной части ручной работы.

Установка в корпусе

Барабан с теркой монтируется в баке. Для этой цели используются крепежи и шарикоподшипники от стирального агрегата. Крепление выполняется в зависимости от особенностей донорской машины. Собранная конструкция помещается в вертикальном корпусе, который закрывается съемной крышкой с защелками или креплением барашкового типа. Сверху в отверстие крышки вставляется бункер, куда закладываются овощи ли фрукты для измельчения.

Чтобы бункер для яблок не проваливался до терки, следует предусмотреть ограничитель. Сам корпус крепится на жестком или амортизирующем основании. Главное, чтобы в работе прибор не терял устойчивости от вибраций.

Как сделать пресс для отжима сока своими руками

Как уже говорилось выше, наиболее простыми по своей конструкции и, соответственно, легкими в изготовлении являются механические прессы для отжима сока. Чтобы сделать такой пресс для яблок своими руками, на котором можно будет обрабатывать и другое плодово-ягодное сырье, вам потребуются следующие расходные материалы и инструменты:

• лист нержавеющей стали;
• швеллер или квадратная металлическая труба сечением 40х40 и толщиной стенки не менее 3 мм;
• труба диаметром 16 мм;
• штанга, на поверхность которой нанесена резьба;
• гайка;
• доска толщиной 30 мм;
• сварочный аппарат;
• болгарка и электрическая дрель;
• молоток;
• ножовка по металлу.

Прежде чем приступать к изготовлению самодельной соковыжималки для яблок, желательно найти чертежи или рисунки такого устройства в интернете или нарисовать их самостоятельно. Нелишним также будет посмотреть видео по изготовлению соковыжималки, который показывает такой процесс во всех его подробностях.

Если вы решили сделать соковыжималку для яблок или другого плодово-ягодного сырья, начните с изготовления перфорированной корзины, в которую будут загружаться плоды для отжима. Для такой корзины используют лист нержавеющей стали, на котором необходимо предварительно разметить места расположения будущих отверстий. После выполнения разметки отверстия сверлят, а потом зенкуют сверлом большего диаметра, чтобы сделать их конусными. Назначение этих отверстий состоит в том, чтобы обеспечить вытекание сока из корзины после его отжима.

Заготовка из листа нержавеющей стали с просверленными отверстиями

Из листа нержавейки с уже просверленными отверстиями необходимо сформировать цилиндр и проварить сформированный стык. Чтобы сок, выходящий через отверстия в стенках перфорированной корзины соковыжималки, не разбрызгивался и равномерно стекал в накопительный поддон, необходимо сделать защитный кожух, для чего также используется лист нержавеющей стали. Для изготовления такого кожуха, диаметр которого должен превышать размеры поперечного сечения перфорированной корзины, лист нержавейки сгибают в цилиндр и сформированный шов также проваривают.

Сгибание заготовки в цилиндр

После того как перфорированная корзина и кожух соковыжималки будут готовы, можно приступать к изготовлению станины. Ориентируясь на чертежи или рисунки своей самоделки, необходимо нарезать из швеллера или квадратной трубы куски требуемого размера, из которых сваривается рамная конструкция. Для того чтобы обеспечить устойчивость полученной конструкции, к ее нижней части привариваются ножки, также сделанные из швеллера или металлической трубы квадратного сечения.

Нижняя часть рамы из профильной трубы

В верхней части полученной рамы пресса необходимо просверлить отверстие, в которое вваривается гайка для винтового механизма устройства. В зависимости от того, большой или маленький пресс для отжима сока вам нужен, выбираются размеры перфорированной корзины и рамы, которая выполняет функцию несущего элемента всей соковыжималки.

Верхняя часть рамы с гайкой для винта

В качестве поршня, через который винтовой механизм будет оказывать давление на загруженное в корзину сырье, можно использовать древесную плиту (из нее вырезают круг соответствующего диаметра).

Заключительные процедуры изготовления соковыжималки предложенной конструкции – приваривание рукоятки к винтовой штанге, посредством которой ее можно будет вращать, и установка корзины и защитного кожуха на накопительный поддон.

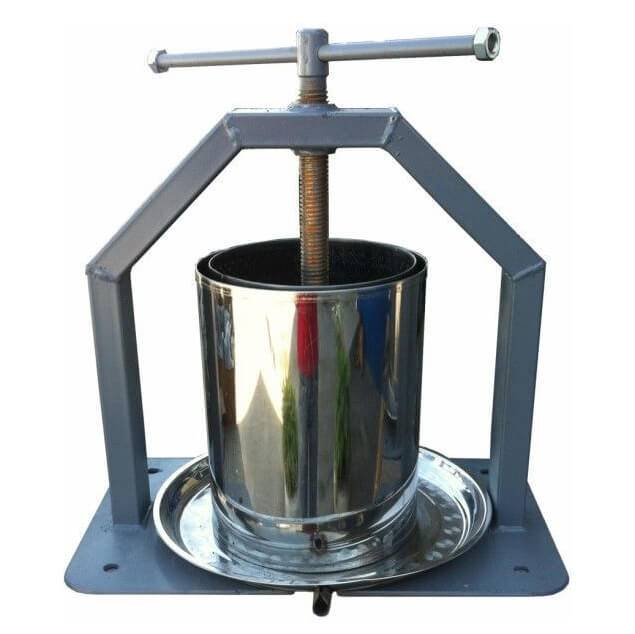

Пресс почти готов, остается лишь покрасить раму

Если мощность и эффективность обычного винтового пресса для отжима сока вас не устраивает, то можно самостоятельно изготовить соковыжималку, которая будет приводиться в действие обычным механическим или гидравлическим домкратом. Следует иметь в виду, что даже простейшие отжимные прессы, приводным устройством которых является домкрат, позволяют извлекать до 70% сока от общей массы загруженного в них сырья.

Особенности и принцип действия

В основе действия такого устройства лежит использование сильного давления для извлечения сока из фруктов или ягод (яблоки, виноград, сливы и абрикосы, цитрусовые, другие плоды). Хотя разные модели отличаются по типу управления и сложности, они всегда состоят из нескольких обязательных частей:

• корзина для сырья;
• поддон для сока;
• фильтр;
• пресс, создающий давление.

В основном соковыжималка-пресс используется для получения сока. Прибор подходит для любых фруктов и овощей, с единственной оговоркой — чем плод тверже, тем сильнее его нужно предварительно измельчить, и тем больше усилий потребует получение сока. Однако все старания будут оправданы — конечный продукт сохраняет максимальное количество минералов и витаминов. Кроме того, даже простейшие модели пресса удобны в использовании. Бытовой прибор может пригодиться дома или на даче, а габаритные сложные типы изделия активно закупаются фабриками, фермерскими хозяйствами.

Сборка конструкции своими руками

Желательно перед изготовлением прибора, подготовить подробные чертежи. По ним вам будет легче соблюдать точность и последовательность сборки.

Как выполнять работу:

1. Снизу бака нужно проделать прямоугольное отверстие, где будут установлены ножи. Размеры отверстия – 20х7 см. Рекомендуется располагать ножи выше отверстия.
2. Далее изготовьте защитный кожух. Листом металла закройте отверстие, закрепите его болтами. Так трава не будет разлетаться во время работы.
3. Изготовьте подставку при помощи сварочного аппарата. Высота подставки будет зависеть от выбора контейнера, который вы используете для сбора отходов. Дополнительно на подставку можно установить колеса для удобного передвижения траворезки.
4. Подготовьте мотор. С помощью дрели проделайте отверстия на валу и установите на него втулку, изготовленную на токарном станке. Длина втулки должна быть минимум 50 мм. Установите мотор на дно бака. Закрепите его шпильками.
5. Перед установкой ножей их нужно правильно заточить. Выполняйте одностороннюю заточку для измельчения хвороста. Изготовьте пластины в виде ромба для измельчения травы. Следите, чтобы длина ножей была оптимальной, и они не касались стенок бака.
6. Проделайте отверстия в центре ножей и наденьте их на вал двигателя. Закрепите гайкой.
7. Приварите готовую конструкцию к подставке.
8. Подсоедините пусковую кнопку и провод для подключения в сеть.
9. Изготовьте кожух для двигателя, который защитит его от непогоды. Для этого можно использовать металлический лист.

О том, как правильно подключить электродвигатель, мы писали в предыдущих статьях.

Стиральная машина для выжимания сока

Неиспользуемая стиральная машина с действующей центрифугой может применяться для изготовления центробежной модели. Соковыжималка из стиральной машины справится с такими задачами, как измельчение сырья, отжим и фильтрация жидкости.

Конструкция самодельной соковыжималки из стиральной машины: 1 — бак стиральной машины; 2 — центрифуга; 3 — сетчатый вкладыш; 4 — бункер для фруктов; 5 — терка; 6 — втулка-ось; 7 — направляющий патрубок; 8 — двигатель; 9 — автомобильная покрышка.

Для выполнения задуманного проекта следует подготовить центрифугу, не деформированный кожух, держатели для креплений, подшипники различных размеров.

Работа проводится в соответствии с алгоритмом:

Прежде всего важно произвести очистку всех деталей от ржавчины и накипи, возникших в результате постоянного воздействия порошка. С помощью наждачной бумаги произведите полировку всех очищенных поверхностей до блеска.
Полученная конструкция предусматривает наличие всего двух отверстий

Первое – для загрузки ингредиентов, второе – для готового сока. Все остальные следует закрыть резиновыми вставками.
Следующим этапом подготовьте терку и прокладку. Прокладку предпочтительнее вырезать с помощью болгарки из нержавейки. Это позволит повысить надежность и продолжительность службы агрегата. Смастерить терку можно, выполнив несколько элементарных шагов. Просверлите отверстия небольшого диаметра и разделите получившиеся круги на сектора. Заготовленный элемент закрепите шурупами, набейте режущие зубчики.
Барабан необходимо дооборудовать ребрами жесткости, сеткой для фильтрации.
В качестве загрузочной емкости может быть использована полиэтиленовая труба. Закрепите ее металлическими уголками. Она должна быть прикручена с некоторым сдвигом в сторону, чтобы ее край был совмещен с выходом из терки.
Толкатель для продуктов легко подготовить из любого деревянного черенка.
Для того, чтобы устройство не опускалось ниже уровня терки, поставьте ограничитель.
Чем более мощный двигатель вы будете использовать, тем выше будет производительность прибора.

Все детали должны быть хорошо закреплены, а также заизолированы электрические части.

Загрузите плоды в трубу, подставьте емкость, нажмите на них толкателем. Выжимка сока должна производиться, пока не почувствуете вибрацию. После появлении вибрации прекратите наполнение новыми продуктами, позвольте прибору поработать на отжим. По завершению процедуры, сразу произведите разбор устройства на детали и тщательно их промойте.

Помимо наших рекомендаций, вы можете обратиться за помощью к видео роликам, описывающим наглядно и подробно все этапы конструирования.

Зернодробилка из стиральной машинки

Зернодробилка промышленного производства стоит недешево. Если домашний мастер владеет навыками слесарных, электротехнических и сварочных работ, а в кладовке стоит вышедшая из строя стиральная машина активаторного типа- то вполне возможно переделать ее в зернодробилку, или, как говорят, крупорушку.

Зернодробилка из стиральной машины

Необходимые материалы, инструменты и конструкция

Для изготовления зернодробилки потребуется

• стиральная машина Ока- 1 шт.;
• ножи для дробления зерна -3 шт.;
• решетка с ячейкой 2-3 мм;
• жесть и резина для прокладок;
• втулка;
• фланец.
• отрезок пластиковой трубы диаметром 100-150 мм

Из инструментов и оборудования пригодится:

• дрель или высокооборотный шуруповерт;
• набор ручного слесарного инструмента;
• угловая шлифмашина, или болгарка.

Изменения, внесенные в конструкцию машины, сводятся к замене активатора на плоские ножи с загнутыми концами. Зерно засыпается в бункер (2), которым служит бак стиральной машины. Вращаясь, ножи (4) дробят зерно и отбрасывают его на калибровочную решетку (7). Частицы зерна, меньшие, чем ячейка решетки, проходят через нее и попадают в воронку (8) и далее в накопительную емкость. Частицы, не прошедшие через решетку, потоком зерна возвращаются к ножам и дробятся повторно.

Устройство зернодробилки

В ходе подготовки потребуется снять пластмассовую накладку активатора. Ножи изготавливаются из стальной полосы толщиной 3-4 мм, их концы нужно загнуть в противоположные стороны так, чтобы они не касались стенок бака. Отверстие для крепления на валу следует просверлить точно посередине полосы, иначе она будет плохо сбалансирована и вызовет биения во время вращения. Фланец одной стороной стороны надевается на шкив, с другой стороны он имеет резьбовую шпильку для крепления ножей. Следует также приготовить резиновую прокладку и квадратную заплату из жести, предотвращающие попадание зерна в привод.

Сборка устройства

Зернодробилка — вид сверху

Сборка начинается с крепления ножей измельчителя на фланце. Далее втулку, пропустив через прокладки, крепят к шкиву. Заплату следует прикрепить к корпусу бака таким образом, чтобы ножи при вращении за нее не задевали.

Следующий этап — устройство воронки для сбора и отвода дробленого зерна. В не будут переоборудован слив, расположенный в самом низу бака. Последовательность операций следующая:

• Зубилом или болгаркой довести отверстие слива до диаметра в 120-150 мм.
• Вставить в отверстие отрезок трубы и закрепить его.
• Вывести трубу в сторону и направить в накопительную емкость.

Следующий этап — установка решетки-сепаратора. Для этого необходимо:

• Разметить линию установки на дне бака таким образом, чтобы она отстояла на 1-2 см от зоны вращения ножей.
• Вырезать решетку из сетки так, чтобы она разместилась перпендикулярно дну бака и плотно прилегала ка ко дну, так и к боковым стенкам.
• Закрепить решетку саморезами к поверхности бака. Для надежности можно использовать прижимные планки из тонких полосок, вырезанных из листа металла.
• Щели следует промазать составом типа «холодная сварка» или силиконовым герметиком.

Перед пробным запуском нужно надежно закрепить устройство, чтобы исключить его опрокидывание или падение. Пробный запуск осуществляется без зерна. В его ходе необходимо убедиться в том, что

• ножи не задевают за дно бака и уплотнительную прокладку;
• ножи хорошо закреплены на втулке, а втулка — на фланце;
• отсутствует биение ножей вследствие дисбаланса.

В случае обнаружения биения балансировка проводится путем уравновешивания ножа по линии отверстия. В опустившейся части высверливаются небольшие отверстия до тех пор, пока части не уравновесятся.

После успешного пробного пуска надо убедиться в том, что под выходным патрубком стоит накопительная емкость. Далее можно засыпать в бак приблизительно 5-7 литров зерна, закрыть бак крышкой и включить машину на максимальные обороты. Чтобы было меньше пыли, поверх крышки можно накинуть покрывало.

Новая жизнь стиральной машины в качестве зернодробилки началась. Приятного аппетита вашим питомцам.

Принцип работы

По конструктивным особенностям различают два типа соковыжималок:

Принцип работы первых заключается в том, что центробежная сила на больших оборотах отделяет сок от мякоти. При этом двигатель и барабан нагреваются, что способствует окислению сока, потере витаминов и полезных микроэлементов при отжиме.

Работа шнековых соковыжималок осуществляется на низких оборотах, что способствует отжиму сока в «бережном» режиме без нагрева с сохранением всех полезных ингредиентов получаемой массы.

ВНИМАНИЕ! Установлено превышение витаминов при шнековом отжиме в 6 раз по сравнению с центробежным!

Оба способа применяются как в промышленных масштабах, так и в быту. Приобретая соковыжималку, потребитель часто не задумывается о методе отделения сока от овощей и фруктов. Собственноручное изготовление позволяет тщательно изучить специфику отжима и конструктивный метод работы техники.

Соковыжималка своими руками видео

После сборки и наладки производим пробный пуск. Пустой барабан должен вращаться без биения и постороннего шума. Готовим яблоки, тщательно моем, отбираем гнилые и червивые. Хорошие яблоки можно не резать. Сердцевина и косточки не помеха нашей соковыжималке. Под трубку стока подставляем ведро. Забрасываем яблоки по 1 – 2 шт. в бункер и толкателем прижимаем к тёрке. При равномерном забросе измельчается примерно ведро яблок до момента начала вибрации. Центробежная сила прижимает жмых по окружности сетки равномерно. Если начнётся лёгкая вибрация – заброску прекращаем и даём поработать на отжим до момента, когда перестанет течь сок из трубки.

Выключаем двигатель и ждём полной остановки. Пластмассовой пластинкой или детской лопаткой для песочницы счищаем жмых с сетки барабана.

После окончания работы тщательно промываем сильной струёй воды сетку и все детали.

Для длительного хранения производим отделение кожуха барабана от кронштейна, снимаем сетку для более тщательной очистки и промывки.

Высушенный жмых является хорошей витаминной добавкой в корм курам и козам в зимний период.

Е. ЯБЛОНСКИЙ, г. Бобруйск, Беларусь

Соковыжималки необходимы каждому дачнику и огороднику. Особенно полезны эти приспособления, когда дело доходит до отжима плодов по завершению летнего сезона. Конструкция подобного устройства достаточно проста, поэтому совсем необязательно приобретать его магазине. Соковыжималка, сделанная своими руками, поможет переработать большой объем фруктов и ягод быстро и без труда.

Для изготовления такого устройства нам потребуются материалы и инструменты, а также пара часов нашего драгоценного времени. Узнаем подробнее, как сделать соковыжималку своими руками. Рассмотрим основные виды самодельных агрегатов.

Неиспользуемая стиральная машина с действующей центрифугой может применяться для изготовления . Соковыжималка из стиральной машины справится с такими задачами, как измельчение сырья, отжим и фильтрация жидкости.

Конструкция самодельной соковыжималки из стиральной машины: 1 – бак стиральной машины; 2 – центрифуга; 3 – сетчатый вкладыш; 4 – бункер для фруктов; 5 – терка; 6 – втулка-ось; 7 – направляющий патрубок; 8 – двигатель; 9 – автомобильная покрышка.

Для выполнения задуманного проекта следует подготовить центрифугу, не деформированный кожух, держатели для креплений, подшипники различных размеров.

Работа проводится в соответствии с алгоритмом:

Прежде всего важно произвести очистку всех деталей от ржавчины и накипи, возникших в результате постоянного воздействия порошка. С помощью наждачной бумаги произведите полировку всех очищенных поверхностей до блеска.
Полученная конструкция предусматривает наличие всего двух отверстий

Первое – для загрузки ингредиентов, второе – для готового сока. Все остальные следует закрыть резиновыми вставками.
Следующим этапом подготовьте терку и прокладку. Прокладку предпочтительнее вырезать с помощью болгарки из нержавейки. Это позволит повысить надежность и продолжительность службы агрегата. Смастерить терку можно, выполнив несколько элементарных шагов. Просверлите отверстия небольшого диаметра и разделите получившиеся круги на сектора. Заготовленный элемент закрепите шурупами, набейте режущие зубчики.
Барабан необходимо дооборудовать ребрами жесткости, сеткой для фильтрации.
В качестве загрузочной емкости может быть использована полиэтиленовая труба. Закрепите ее металлическими уголками. Она должна быть прикручена с некоторым сдвигом в сторону, чтобы ее край был совмещен с выходом из терки.
Толкатель для продуктов легко подготовить из любого деревянного черенка.
Для того, чтобы устройство не опускалось ниже уровня терки, поставьте ограничитель.
Чем более мощный двигатель вы будете использовать, тем выше будет производительность прибора.

Все детали должны быть хорошо
закреплены
, а также заизолированы электрические части.

Загрузите плоды в трубу, подставьте емкость, нажмите на них толкателем. Выжимка сока должна производиться, пока не почувствуете вибрацию. После появлении вибрации прекратите наполнение новыми продуктами, позвольте прибору поработать на отжим. По завершению процедуры, сразу произведите разбор устройства на детали и тщательно их промойте.

Как сделать центробежную соковыжималку из стиральной машины

Соковыжималка сконструирована на основе старой стиральной машины «Рига» круглого образца. От стиральной машины я взял корпус, крышку, бак из нержавейки, а все остальное (электрический двигатель, активатор, опорные колеса) убрал про запас.

Для такой самодельной соковыжималки из стиральной машины понадобился трехфазный электрический двигатель мощностью 1,1 кВт, частота вращения его вала составляла 1420 об/мин. Для подключения двигателя к однофазной сети понадобились рабочие конденсаторы общей емкостью 70 мкФ, рассчитанные на 300 В. Обошлись без пусковых конденсаторов, так как двигатель прекрасно запускался только на рабочих. Для уменьшения биения центрифуги электрический двигатель подвесил к корпусу на шести пружинах средней жесткости, три пружины из которых уравновешивают двигатель в горизонтальной плоскости, а оставшиеся пружины (они расположены под углом 45° к оси двигателя) поджимают его вверх (рис. 1).

Самая сложная и ответственная деталь самодельной соковыжималки из стиральной машины — это корпус центрифуги, изготовленный из листовой нержавеющей стали. Для исключения при работе установки выброса жмыха вверх корпус центрифуги выполнен в форме усеченного конуса. Размеры корпуса соответствуют максимальной производительности соковыжималки. Развертка усеченного конуса приведена на рис. 2.

Сначала развертку лучше выполнить на плотной бумаге, а затем перенести на лист нержавейки толщиной 1 мм. Для экономии металла стенки центрифуги выполнены из трех частей и сварены (с нахлестом краев заготовок этих частей) точечной сваркой (можно соединить части и на заклепках). Сваривают части на оправке, которая показана на рис. 3.

Основание корпуса — круг диаметром 360 мм, выполнен он из нержавеющей стали толщиной 2 мм. К основанию приварен фланец, выточенный на токарном станке из нержавейки. Приварив стенку корпуса к его основанию, оправку с корпусом зажимают в токарный станок и подравнивают стенку центрифуги резцом, избавляясь от биений. Затем в стенке корпуса формируют сверлом диаметром 3 мм ряд отверстий, чтобы сок мог свободно вытекать из центрифуги.

Для соединения вала электрического двигателя с центрифугой изготовлена втулка-ось (рис. 4), выполненная из нержавеющей стали. Один конец втулки-оси надевают на вал двигателя и фиксируют на валу винтом М8, другой конец вставляют (на шпонке) во фланец, приваренный к дну центрифуги.

В баке, где осуществлялась стирка белья, на отверстие для активатора наложил заплату из алюминия на шести заклепках. По центру наклонного дна бака просверлил отверстие диаметром 22,5 мм и при помощи заклепок закрепил над отверстием направляющий патрубок (рис. 5), сваренный из стальных трубки и пластинки. Сложность изготовления подобного патрубка в том, что продольная ось трубки находится под некоторым углом к пластинке, так как последнюю крепят к расположенному наклонно дну бака, а сама труба должна быть ориентирована строго вертикально. (Соответствующий угол определяют при помощи транспортира и отвеса.) Патрубок выполняет несколько функций, но главное, что он является опорой для втулки-оси, соединяющей центрифугу и вал электрического двигателя.

Для фильтрации сока и задержания жмыха в центрифуге служит расположенный на стенке центрифуги вкладыш из нержавеющей металлической сетки с ячейкой размером 0,5х0,5 мм, изготовленный по развертке усеченного конуса корпуса центрифуги (см. рис. 2).

Бункер для фруктов (см. рис. 1) представляет собой полый цилиндр, сваренный точечной сваркой из листовой нержавейки толщиной 1 мм. Вмещает бункер до ведра яблок. Для надежного крепления бункера к крышке стиральной машины в последней проделывают с помощью электрической дрели и зубила отверстие, диаметр которого несколько меньше диаметра бункера, далее молотком загибают вверх края отверстия в крышке. Вставленный плотно в крышку бункер крепят к крышке на заклепках с таким расчетом, чтобы между теркой, расположенной на дне центрифуги, и стенками бункера был зазор в 2…3 мм.

Терку с насечкой, изготовленную из листовой нержавеющей стали толщиной 1 мм (рис. 6), к основанию центрифуги крепят на заклепках из алюминия.

Автоматизированная конструкция

Соковыжималка из стиральной машины считается популярным вариантом для отжима сока. Для изготовления устройства используются такие детали:

• центрифуга;
• шарикоподшипники;
• узлы крепежа.

Все составные конструкции перед использованием необходимо очистить от остатков порошка, накипи. Все отверстия в баке закрывают резиновыми пробками, оставляя только одно для слива сока. Над сливным выходом полезно установить сетку для фильтрации сока.

Для измельчения фруктов штатная центрифуга требует дополнительной доработки. Решить проблему можно с помощью стальной подкладки, в которой высверливаются отверстия и набиваются зубья.

Стека, установленная на стенках центрифуги, может измельчать сырье. Подготовка рабочей поверхности барабана предусматривает увеличение штатных отверстий и установку зазубрин острой частью внутрь с направлением, противоположным вращению барабана.

Сделанная терка монтируется в баке с помощью шарикоподшипников и крепежных деталей. Конструкция располагается в вертикальном корпусе, крышка которого закрывается на защелки. В верхнюю часть отверстия помещается бункер для приема фруктов.

При работе устройства главное — обеспечить устойчивость от вибрации. Корпус рекомендуется закрепить на жестком основании, а для бункера предусмотреть ограничитель. Двигатель устройства заимствуется от стиральной машины. Его можно монтировать внутри и снаружи конструкции.

Шнековое устройство для выжимания сока является более трудоемким вариантом. Основная часть деталей изготовляется индивидуально. В их число входит:

• корпус;
• шнек;
• лоток для приема сока;
• бункер;
• двигатель.

Конструкция собирается и монтируется на подставке из металлической рамы с установленным двигателем. Вращение шнека обеспечивается с помощью ременной передачи с двигателя на шкив.

Тестирование устройства

Для проведения испытаний потребуется ещё два вспомогательных приспособления.

1. Направляющая посуда, цилиндрической формы без оснований, незначительно сужающейся к низу. Она устанавливается над тёркой с опорой на корпус бака, чтобы не касаться вращающихся частей барабана. В этот цилиндр будут загружаться плоды, подлежащее измельчению и отжиму.
2. Деревянный черенок или битка для проталкивания сырья в измельчитель.

Теперь всё готово для начала тестов. Включите агрегат в сеть. Поставьте направляющую ёмкость, загрузите продукцию, с помощью деревянного толкателя уплотняйте её до полного измельчения. Выключите двигатель и извлеките цилиндр.

Сырьё находится в барабане в форме кашицы. Повторно запустите барабан. Под действием центробежной силы сок будет выходить через стенки барабана в сливное отверстие бака и попадать в ёмкость для готового продукта.

Что собой представляет пресс для яблок

При большом урожае фруктов многие садоводы интересуются, как сделать соковыжималку для яблок в домашних условиях. Для переработки этих плодов удобнее всего применять пресс. Можно выбрать один из 3 видов таких устройства, они отличаются по способу применения:

1. Механический — это самая легкая в изготовлении конструкция, не требующая объемных ресурсов. Понадобятся рама и винтовой пресс, который закручивается руками. Вместо емкости изготавливают сетчатую стенку, внутрь кладут круг из дерева, продукты и еще один круг. Под механизм устанавливают подходящую тару, в которую и будет стекать свежий сок.
2. Гидравлический пресс — модель из домкрата, для использования которой не требуется прилагать больших усилий. Это более дорогой и сложный вариант конструкции, так как требуются навыки для установки непосредственно пресса и деньги для приобретения домкрата.
3. Комбинированная модель — изделие, при изготовлении которого сочетаются предыдущие способы. При использовании этого механизма продукты сначала обрабатывают винтовым прессом, заодно фиксируя положение давящей поверхности, а после этого применяют домкрат, чтобы дожать остаток сока.

Среди положительных свойств любой из перечисленных моделей самодельной соковыжималки:

• отсутствие шума;
• возможность заготавливать большие объемы сока на зиму;
• легкость в изготовлении;
• долговечность;
• низкая себестоимость.

В числе недостатков — большое количество затрачиваемых на изготовление усилий и времени. Кроме этого, самодельная конструкция не даст максимальной эффективности, если сравнивать ее с промышленными аналогами. Бытовой механизм занимает много места и требует постоянного обслуживания. После каждого использования его нужно тщательно вымывать и высушивать, а все металлические детали смазывать маслом, чтобы они не подвергались коррозии.

Гидравлический

Механический

Пресс из барабана стиральной машины

Конструкция не требует мотора, электричества и сложных деталей. Суть в том, что центрифуга представляет собой сито из нержавейки – инертного металла, идеально подходящего для работы с винными кислотами.

1. Достать центрифугу из бачка, очистить и обработать от известкового налета. Срезать внутренний край.
2. Из металлического уголка сварить раму и подставку для пресса. В раме просверлить отверстие под винт. Вварить гайку для прокручивания винта.
3. Сделать поддон для стекания сока из листа металла или найти готовый вариант.
4. Вырезать из металла круг по диаметру бака, приварить к винту.

Прокручивая винт, пресс опускается и давит на ягоды, жидкость выходит через дырочки бака, собирается в поддоне и выливается в подходящую емкость. Это позволяет самому давить сок без усилий и в больших объемах.

Подготовка инструментов и материалов для создания соковыжималки

Чтобы соорудить такое приспособление, вам прежде всего потребуется старая стиральная машинка, возможно, даже вышедшая из строя. Главное, чтобы у неё работал мотор и был в работоспособном состоянии приводящий механизм.

Помимо этого, пригодятся: деревянные бруски для установки устройства, сетки из металла, комплект болтов с гайками, резиновые заглушки, отрезок чистого шланга для слива сока и большую ёмкость для готовой продукции.

Из инструментов понадобятся: набор отвёрток, ключи, сварка, углошлифовальная машинка с диском по металлу, дрель и молоток. А также пригодятся ножницы по металлу.

Принцип работы пресса

Все прессы, независимо от их разновидности, работают по одному принципу – создание давления на размельченное сырье. Мезгу (размельченные ягоды или фрукты) помещают в емкость с отверстиями или специальные мешочки. При сдавливании сок стекает в поддон, а отработанные выжимки после окончания работы удаляется.

Наиболее востребованным является пресс для яблок, который можно использовать и для других фруктов.

Главная отличительная особенность каждого устройства – это способ создания давления. По этому признаку прессы делятся на:

• Механические – давление создается вручную;
• С частичным использованием ручной силы – гидравлика с домкратом;
• Электромеханические – гидравлические с подачей воды, пневматические, электрогидравлические.

Чтобы правильно на нём работать, следует знать принцип его действия и особенности. Самыми производительными считаются комбинированные конструкции (с использованием электричества и гидравлики). Такие устройства позволяют за короткое время обработать большое количество сырья. Да и выход напитка неплохой – 70% от массы плодов.

Тем, кто занимается изготовлением сока для его продажи или изготовлением алкогольных напитков, рекомендуется приобрести современный аппарат и пользоваться им индивидуально.

Механические же прессы пользуются популярностью благодаря возможности использования в любых условиях, даже без источников электричества и воды.

Прессы любой конструкции изготавливаются из качественных прочных материалов и не оказывают негативного воздействия на используемое сырье.

Соковыжималка своими руками, советы по изготовлению устройства

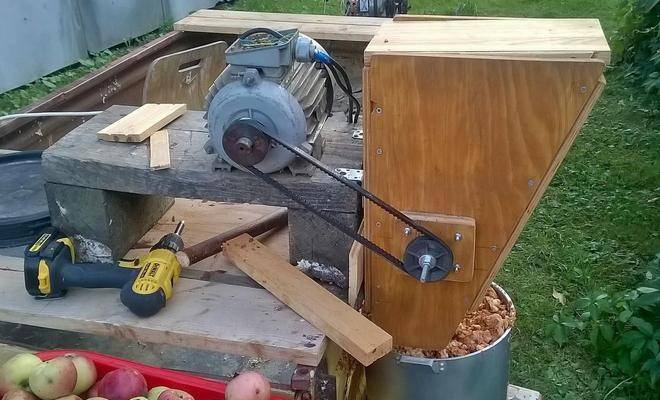

Когда на даче нет возможности использовать бытовую технику для получения сока из собранных овощей и фруктов, приходится искать доступную альтернативу. Неплохим решением может стать самодельная соковыжималка, своими руками собранная из ненужных вещей.

Например, ее можно сделать из старой горизонтальной стиральной машинки либо использовать для этой цели мясорубку, домкрат, миксер для строительных растворов.

Нехитрые самодельные устройства не потребуют больших затрат, к тому же их можно видоизменить или усовершенствовать по своему усмотрению.

Этапы изготовления с учетом вида конструкции

Сделать соковыжималку своими руками можно разными способами. Находчивые умельцы придумали несколько таких конструкций, все они упростят жизнь и не потребуют дополнительных больших затрат. Изготовить устройство можно:

• из старой горизонтальной стиральной машинки — внутрь поместится много фруктов, соответственно, литраж будет большим, отжим здесь происходит автоматически;
• из миксера для строительных растворов — необходимо будет вручную продавливать каждый плод;
• из мясорубки — принцип работы устройства останется неизменным;
• из домкрата — используется в качестве пресса.

У всех этих способов есть свои плюсы и минусы. В зависимости от выбранного для изготовления механизма для работы понадобятся различные инструменты

Так как уровень сложности для каждого конкретного случая может быть разным, при создании соковыжималки важно рассчитать свои возможности, а при необходимости обратиться за помощью к более опытному человеку
