Навесное оборудование на минитрактор своими руками

Разновидности отвалов

Задненавесной отвал для мини-трактора

По способу размещения и крепления выделяют несколько видов данного оборудования:

• Передний. Имеет собственный гидроцилиндр, с помощью которого оборудование приводится в действие.
• Задненавесной. Располагается сзади мини-трактора и приводится в действие посредством включения навески агрегата.

Переднеприводной вариант чаще всего можно увидеть на строительных площадках, при проведении дорожных работ и уборке снега. Отвалы могут иметь существенные различия, однако каждый из них имеет свои важные особенности:

• Ширина лопаты в зависимости от модели силового агрегата может колебаться от 1 200 до 2 000 мм.;
• мощность используемого мини-трактора для установки легкого оборудования должна быть не менее 16 л.с и для тяжелого – не меньше 20 л.с.;
• вес устройства может колебаться от 65 до 105 кг. Все зависит от задачи и необходимой ширины обработки.

Бочка для отвала

Отрезаем по размеру

Скелет для прочности

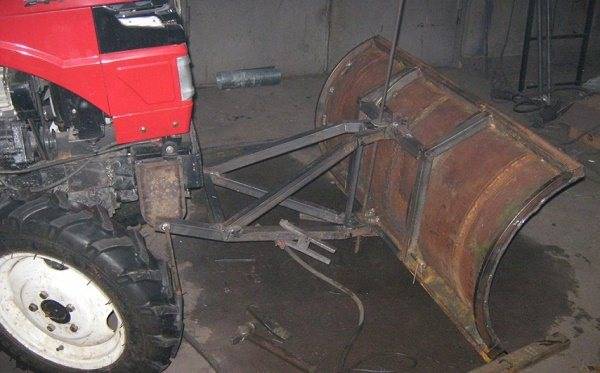

Свариваем каркас с нашей бочкой

Вид крепления к навеске

Гидравлика для подъема отвала

Готовый покрашенный отвал который сделали своими руками

Вот и все отвал готов

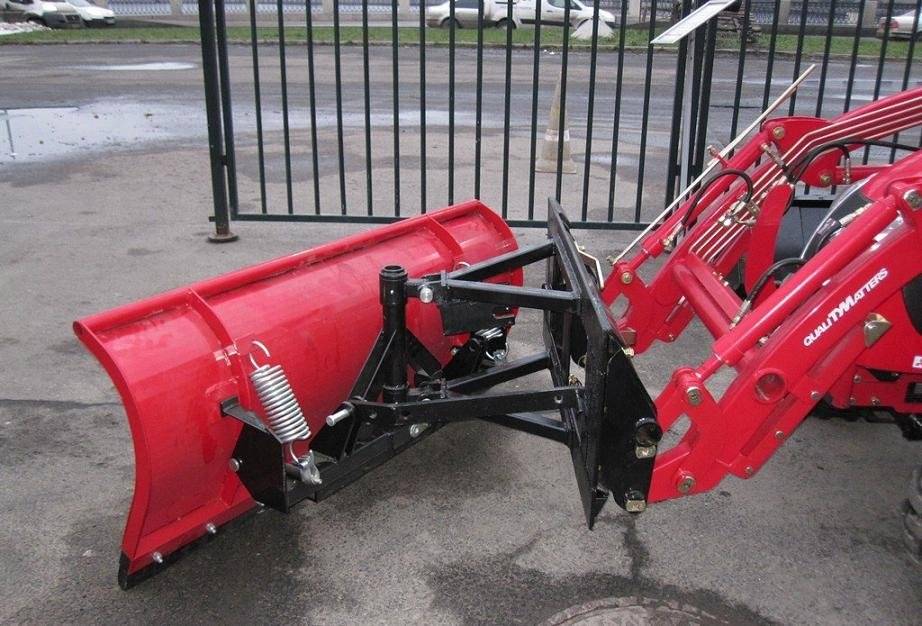

Навеска на минитрактор переднего отвала позволяет использовать агрегат в качестве небольшого бульдозера и выравнивать дорожки на участке, расчищать снег или удалять неровности рельефа.

Помимо этого, переднеприводное навесное оборудование придает силовому агрегату дополнительную массу, благодаря чему увеличивается тяговое усилие. Однако при навеске лопаты многие сталкиваются с проблемой, как поднять ее в транспортировочное положение. Оптимальным вариантом является оснащение мини-трактора гидравлическим цилиндром, но не все агрегаты снабжены дополнительным гидровыходом. В данном случае можно воспользоваться гидравликой, предназначенной для поднятия задней навески. Для этого следует установить кронштейн с блоком, и закрепить на грейдере, посредством болтового соединения, трос. После трос перебросить на блок, расположенный выше отвала и затем на 2 блока, находящихся под днищем силового агрегата и закрепить второй конец на подъемном рычаге задней навески. При поднятии задней навески будет подниматься и переднеприводная лопата, и наоборот. В данном случае не потребуется дополнительное оборудование для опускания и поднятия лопаты. Крепление переднеприводного грейдера осуществляется в предусмотренных конструкцией агрегата местах.

Можно приобрести готовый отвал или сделать его своими руками, как поступает большинство владельцев силовых агрегатов. Самодельный отвал на минитрактор позволяет сэкономить средства и при этом создать оборудование, которое будет отвечать всем требованиям владельца агрегата.

Разновидности отвалов

Задненавесной отвал для мини-трактора

По способу размещения и крепления выделяют несколько видов данного оборудования:

• Передний. Имеет собственный гидроцилиндр, с помощью которого оборудование приводится в действие.
• Задненавесной. Располагается сзади мини-трактора и приводится в действие посредством включения навески агрегата.

Переднеприводной вариант чаще всего можно увидеть на строительных площадках, при проведении дорожных работ и уборке снега. Отвалы могут иметь существенные различия, однако каждый из них имеет свои важные особенности:

• Ширина лопаты в зависимости от модели силового агрегата может колебаться от 1 200 до 2 000 мм.;
• мощность используемого мини-трактора для установки легкого оборудования должна быть не менее 16 л.с и для тяжелого – не меньше 20 л.с.;
• вес устройства может колебаться от 65 до 105 кг. Все зависит от задачи и необходимой ширины обработки.

Бочка для отвала

Отрезаем по размеру

Скелет для прочности

Свариваем каркас с нашей бочкой

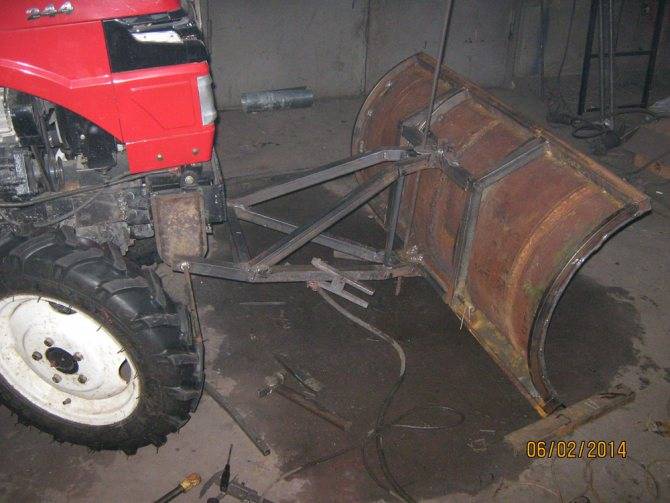

Вид крепления к навеске

Гидравлика для подъема отвала

Готовый покрашенный отвал который сделали своими руками

Вот и все отвал готов

Навеска на минитрактор переднего отвала позволяет использовать агрегат в качестве небольшого бульдозера и выравнивать дорожки на участке, расчищать снег или удалять неровности рельефа.

Помимо этого, переднеприводное навесное оборудование придает силовому агрегату дополнительную массу, благодаря чему увеличивается тяговое усилие. Однако при навеске лопаты многие сталкиваются с проблемой, как поднять ее в транспортировочное положение. Оптимальным вариантом является оснащение мини-трактора гидравлическим цилиндром, но не все агрегаты снабжены дополнительным гидровыходом. В данном случае можно воспользоваться гидравликой, предназначенной для поднятия задней навески. Для этого следует установить кронштейн с блоком, и закрепить на грейдере, посредством болтового соединения, трос. После трос перебросить на блок, расположенный выше отвала и затем на 2 блока, находящихся под днищем силового агрегата и закрепить второй конец на подъемном рычаге задней навески. При поднятии задней навески будет подниматься и переднеприводная лопата, и наоборот. В данном случае не потребуется дополнительное оборудование для опускания и поднятия лопаты. Крепление переднеприводного грейдера осуществляется в предусмотренных конструкцией агрегата местах.

Можно приобрести готовый отвал или сделать его своими руками, как поступает большинство владельцев силовых агрегатов. Самодельный отвал на минитрактор позволяет сэкономить средства и при этом создать оборудование, которое будет отвечать всем требованиям владельца агрегата.

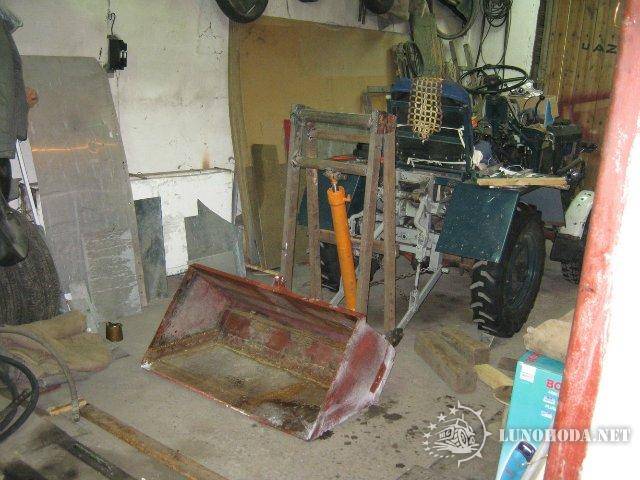

Самодельный погрузчик для минитрактора своими руками. Погрузчик своими руками (мини): самодельный — как сделать?

Погрузчик на трактор позволяет автоматизировать большую часть земельных работ на домашнем участке или фермерском хозяйстве. С помощью него можно разравнивать земляные валы, строительный мусор, перевозить грузы, загружать машины сельскохозяйственной продукцией.

Естественно, что стоит столь функциональный инструмент не дешево. Но, при наличии всех необходимых материалов можно провести сборку погрузчика своими руками.

Особенности самодельных погрузчиков

В качестве ориентира можно взять трактора Т 40 или МТЗ. Они чаще всего встречаются в отечественном сельском хозяйстве, а также оснащены задней и передней навеской с механизмом отбора мощности и гидравлической системой, обеспечивающей движение навесного оборудования.

Основными плюсами такого самодельного устройства является низкая стоимость при наличии необходимых материалов и инструмента. Кроме того, исходя из технических характеристик техники, можно сделать самодельный мини погрузчик на заднюю навеску с максимально подходящим объемом и длиной стрелы.

Что касается негативных аспектов, то тут их два:

Самодельный погрузчик для трактора

1. Нехватка материала может привести к его покупке, что по стоимости может выйти значительно дороже покупного варианта. В таком случае рентабельнее будет взять подержанный инструмент.
2. Если нет нужного оборудования и опыт работы с металлическими конструкциями, техникой отсутствует, это может сказаться на качестве изготавливаемого устройства. Слабая стыковка металлических элементов приводит к недостатку прочности погрузчика. Неправильный расчет баланса и длины устройства может привести к опрокидыванию техники.

Если же все необходимое есть и решение сделать устройство своими руками уже принято следует определится с типом необходимого погрузчика. Наиболее распространенными вариантами являются:

• погрузчик на заднюю навеску;
• фронтальный погрузчик;
• минипогрузчик.

Погрузчик-самоделка на заднюю навеску трактора

Используется такой погрузчик на Т 25 и Т 40. Это более простой вариант, чем фронтальный погрузчик в плане расчета габаритов и установки на трактор.

Самодельный погрузчик на трактор

Первым этапом при изготовлении погрузчика для задней части трактора будет поиск или самостоятельное изготовление правильного чертежа. В нем должны четко выдерживаться пропорции и размеры основных металлических деталей.

Дальше следует заготовить необходимые материалы.

Для самой простой модели погрузчика понадобится:

1. Прежде всего, нужны металлические листы и профиль, которые будут использоваться в качестве основы коша. Толщина металла подбирается исходя из размеров ковша.
2. Исходя из чертежа и расчетов нагрузки на погрузчик, подбираются шарнирные соединения цилиндрической формы.
3. Также следует подготовить три цилиндра от системы гидравлики старой техники. Два цилиндра будут отвечать за наклон ковша. Один, побольше, будет поднимать стрелу.

Что касается инструмента, то понадобится:

• болгарка или резак на газу, который обеспечит максимально точную резку металлических профилей;
• мощный сварочный аппарат;
• молот, болты, шайбы, плоскогубцы и другой мелкий инструмент.

Этапы сборки

Весь процесс сборки проходит в следующие этапы:

1. Первое что нужно сделать – прочную основу. Основа выглядит как прямоугольник из металлических уголков или труб с квадратным сечением. Нижним краем такая рама будет фиксироваться на навесе, так что она немного выступает. На середину рамы устанавливается еще один прямоугольник из труб. На него будет устанавливаться большой гидроцилиндр. На верхней части нужно сделать распорку и четыре шарнира под стрелу.
2. Дальше изготавливается стрела. Для ее разработки понадобится два металлических профиля, которые соединяются между собой под углом 30 градусов. К верхней части стрелы приваривается концы основы и крепление гидроцилиндра.
3. Середина стрелы оснащена шарниром цилиндрической формы. Сюда фиксируется два соединенных подвижно отрезка, которые соединяют между собой малые цилиндры и перекладину для установки ковша.
4. Дальше делается ковш. Для его изготовления понадобится один большой и четыре поменьше листа стали. Из них вырезаются соразмерные прямоугольники, которые будут свариваться вместе. Передний расположен под углом.

Пошаговая инструкция

Весь процесс по изготовлению самодельного бульдозера на МТЗ состоит из следующих этапов:

1. Во-первых, необходимо сделать два кронштейна, которые будут соединяться поперечной балкой. Вся эта конструкция крепится к лонжеронам болтами. Во-вторых, к кронштейнам привариваются пластины с ребром жесткости и шарнирным соединением внизу.

Схема самодельного бульдозера

Теперь необходимо прикрепить гидроцилиндры. Их лучше делать параллельными подрамнику, так как нагрузка на отвал будет наибольшей именно в нижней части. Отвал делится на две части с центром на шарнирах полурамы. Остальные половины делятся на 3 части, и выбирается 1/3 от центра для крепления гидроцилиндров. Как еще один вариант, можно вырезать комплект труб. Две трубы одинаковой длины и две – разной. Меняя их можно регулировать поворот отвала. Это обойдется дешевле, чем гидравлика, и послужит значительно лучше, чем неповоротный отвал, хоть и потребует больше времени на подготовку. Трубы будут крепиться к шарнирам, что значительно облегчит их установку.
Однако, если вы не планируете изменять положение отвала, можно вместо цилиндров использовать две трубы, которые неподвижно привариваются к отвалу и полураме в местах крепления шарниров. Центральные также можно просто заварить.

На видео самодельный бульдозер в работе:

Самодельный отвал для трактора МТЗ-82.

Плюсы установки гидравлики

Гидравлика на минитрактор устанавливается для того, чтобы обеспечить работу некоторым его механизмам и облегчить управление данным агрегатом. Агрегат с установленной гидравликой, имеет свои преимущества.

1. Машина становится легкоуправляемой. Руль можно крутить, практически не прилагая усилий, одной рукой.
2. Гидравлика дает возможность применять различное навесное оборудование.
3. Применение гидравлики позволяет модернизировать тормозную систему. Благодаря гидроцилиндрам, установленным на агрегате, торможение агрегата происходит мгновенно.

Сделать гидравлику на минитракторе можно, если заранее приобрести готовую систему в магазине или использовать детали от старой сельхозтехники.

Навесное оборудования для строительных площадок и коммунальных нужд

В строительных работах и коммунальном обслуживании посредством минитрактора применяются несколько разновидностей навесок, которые могут крепиться в передней или задней части кузова. Так, лопата-овал переднего размещения может применяться для уборки мусора на строительной площадке, расчистки от снега дорог и тротуаров. Лопата-отвал и рыхлитель задненавесного типа применяются для выравнивания грунтовых площадок, разгребания снежных и песчаных заносов, расчистки заледенелых площадок. Стоимость такого оборудования зависит от модели и сложности, цены варьируются в пределах 10000 — 40000 рублей.

Для рытья траншей под коммуникации и фундамент выпускаются навесные экскаваторы. Это оборудование со сложной рычажной системой управления с гидравлическим усилением. Различаются модели объемом ковша и механикой и, соответственно, ценами, которые начинаются от 90000 рублей.

Экскаватор навесной

Это интересно: Права на минитрактор: нужны или нет? Категории прав

Сборка

Теперь необходимо собрать всю конструкцию в единое целое и навесить самодельный отвал для мини-трактора – внизу на двух втулках через подшипниковое соединение и вверху к гидравлическому цилиндру. Управление подъемным устройством лопаты выводится к месту оператора и закрепляется в кабине в виде пульта или рычага, в зависимости от выбранного механизма подъема грейдера.

Также рекомендуется установить ограничитель высоты подъема отвала, изготовленного своими руками, для того, чтобы не допустить поднятия лопаты до критической высоты, что может вызвать опрокидывание мини-трактора.

На представленном видео показан весь процесс создания лопаты-отвала для мини-трактора.

Подводя итоги вышесказанному, можно сделать вывод, что самостоятельно сделать отвал для мини-трактора может любой человек, умеющий обращаться со слесарным инструментом и сваркой. Ничего сложного в этом нет, и к тому же это позволит сэкономить значительные средства на покупке готового оборудования.

Виды навесок

Навеска на минитрактор своими руками изготавливается из профиля из стали. Лучшие метод изготовления – сварка. Должно получиться оборудование для подсоединения любого рабочего оборудования.

Чаще всего применяется трехточечная насадка. Она обеспечивает легкое движение оборудования в различных геометрических плоскостях. Практически все сельскохозяйственное оборудование разработано так, чтобы к нему можно было подсоединить трехточечные насадки.

Трехточечная навеска на минитрактор

Исключением является мини-трактор, у которого есть гусеничный ход. Для такого агрегата обычно применяют универсальную насадку, которая в случае необходимости может легко трансформироваться в двухточечную.

Самодельное навесное оборудование для минитракторов помогает увеличить производительность и расширить спектр возможностей тракторной техники при выполнении сельскохозяйственных, строительных и коммунальных работ.

Для присоединения дополнительного оборудования минитракторы оборудованы задней навеской (МТЗ 82, 595, 05, 330 и т.д.). Данное устройство состоит из:

• наружного рычага;
• кронштейна поворотного вала;
• верхней тяги;
• раскоса;
• нижней тяги;
• проушины;
• стяжки и оси.

По типу дополнительное оборудование можно разделить на следующие группы:

• для подготовки почвы к посадке;
• для ухода за урожаем;
• для сбора урожая.

Для подготовки почвы к посадке семян и корнеплодов используют дискатор, почвофрезы, культиваторы и бороны. Для их установки на технику необходима трехточечная навеска.

Данные приспособления помогают разрыхлить почву, избавиться от сорняков и предотвратить ветровую эрозию земли.

При изготовлении таких навесок соблюдайте следующие рекомендации:

1. Для увеличения срока эксплуатации дополнительного оборудования и минитрактора используемые материалы подвергаются антикоррозийной обработке.
2. Рекомендуется установить прополочную или рыхлительную лапу. Это поможет выровнять борозды, которые остаются после ножа.

Оборудование, которое упрощает посадку зерновых и овощных культур:

1. Сеялка. Состоит из устройств, формирующих борозды, резервуара для семян и механизма, который разбрасывает эти семена и присыпает их землей.
2. Картофелесажалка. С ее помощью формируют глубокую ровную борозду, в которую при помощи труб прямоугольного сечения подаются семенные овощи, а установленный механизм присыпает их грунтом.
3. Скомбинировав навесной бур и резервуар для саженцев, можно упростить формирование рядов. Размеры зависят от предполагаемого объема работ.

Навески для ухода за урожаем:

1. Грабли-ворошилки. Используются для сгребания травы из прокосов, ворошения скошенной массы, сдваивания валов. Они состоят из колес, зубьев и каркаса, на котором все это крепится.
2. Гидравлические грабли. Сгребают скошенную массу при высокой влажности (до 80%). Состоят из металлической рамы, зубьев и ротора. Уровень производительности будет зависеть от мощности двигателя технического средства.
3. Прополочный культиватор. Рабочий узел этого агрегата — рама опорного типа, которая с одной стороны крепится к трактору, а с другой — опирается на широкие колеса.
4. Измельчители скашиваемой травы, например мульчер.

Для этих целей рекомендуется использовать следующее оборудование:

1. Опрыскиватель. Состоит из двух колес, основы (на которой находится бак и помпа), бака (в него заливается вода), помпы, складных штанг, форсунок. Данное оборудование бывает двух типов: которое будет разбрызгивать жидкость в виде тумана (мелкие капли, равномерно покрывающие растение) или в виде струи (используется для питания корней).
2. Навесной бункер для внесения удобрений. Предназначен для внутрипочвенного внесения сыпучих минеральных удобрений. Состоит из поворотных осей, каркаса конусообразной формы, механизма подачи удобрений.

Для сбора урожая используется картофелекопалка. Она бывает нескольких видов:

1. Транспортерная. Зарывается зубьями в грунт, выталкивая корнеплоды на поверхность, после чего урожай собирается вручную. Отличается от других моделей наличием транспортерной ленты. Проходя по конвейеру, корнеплоды хорошо очищаются от остатков грунта.
2. Барабанная. Данный тип картофелекопалки повреждает клубни во время сбора, но хорошо очищает их от грунта. Конструкция состоит из зубьев, каркаса в виде барабана и механизма сбора картофеля.
3. Вибрационная (грохотная). Активный нож подрезает пласт почвы с клубнями, который поступает на вибрационный стол, где корнеплоды очищаются от земли.

Изготовление фронтального погрузчика на трактор

От предыдущего ковша фронтальный погрузчик отличается тем, что он монтируется на навесной механизм, расположенный в передней части трактора. В дальнейшем такой экскаватор может активно применяться для уборки снега, выравнивания участка и расчистки мусора.

Как и в первом случае, перед изготовлением погрузчика потребуется изучить чертежи. Они должны быть максимально точными, чтобы сделанный погрузчик получился предельно сбалансированным и надежным.

Далее необходимо собрать все нужные для работы материалы и инструменты.

Работа должны выполняться с применением такого сырья и оборудования:

• нескольких листов стали – их размеры подбираются в зависимости от габаритов погрузчика;
• 2 больших и 2 малых гидравлических цилиндров;
• болтов, гаек и шарнирных соединений;
• болгарки и дрели;
• сварочного аппарата;
• плоскогубец, отверток, гаечных ключей.

Последовательность изготовления фронтального погрузчика на трактор должна выглядеть следующим образом:

1. В первую очередь под передним навесным механизм трактора необходимо установить металлические платформы, служащие опорой для погрузчика. В установленных платформах понадобится проделать выемки для монтажа тяг;
2. На следующем этапе необходимо собрать стрелу. С целью ее изготовления понадобится сделать 2 контура из профилей, которые должны быть соединены между собой под углом в 30 градусов. Оба контура должны быть прикреплены друг к другу посредством перемычек, расположенных в нижней, центральной и передней части конструкции;
3. К каждому контуру нужно приварить по одной вертикальной опоре таким образом, чтобы каждая из них выступала в своей верхней части. К каждой опоре необходимо приварить по одной дополнительной распорке, вторая сторона которой должна крепиться к уголку, расположенному в центральной части имеющейся стрелы;
4. В задней части сваренного из стальных листов ковша нужно проделать проушины. К нижней проушине понадобится прикрепить стрелу, а к верхней – 2 малых гидравлических цилиндра. Вторыми концами гидроцилиндры должны крепиться к уголку, расположенному в центральной части стрелы. Цилиндры с большими размерами нужно провести с центральной части стрелы на опору, установленную в вертикальном положении;
5. На финишном этапе потребуется установить готовую конструкцию на передний навесной механизм трактора.

Изучив порядок действий при изготовлении переднего и заднего куна, практически каждый фермер сможет изготовить трактор с двумя ковшами – такой агрегат будет обладать максимально высокой производительностью и поможет при выполнении разных сельскохозяйственных и бытовых задач.

Отвал

Отвал для минитрактора – это еще один незаменимый агрегат при работах на небольшом хозяйстве. С его помощью можно выравнивать участок, убирать снег и выполнять еще множество разных задач.

Самодельный отвал можно изготовитель из куска стальной трубы диаметром не менее 70 см и с толщиной стенок от 8 мм, также подойдет старый отопительный котел или бочка. Чтобы сделать отвал на минитрактор, нужно разрезать продольно трубу, но сделать это нужно не посередине, а приблизительно на три четверти от полной окружности. Таким образом, получается идеальный изгиб для захвата.

Для усиления отвала необходимо сделать продольный упор, для которого идеально подойдет квадратная труба размером 4*4 см. Кроме того, рекомендуется сделать вертикальные упоры в количестве 4-8 штук. Крепить продольный упор лучше всего чуть ниже центра лопаты, а ее нижнюю кромку обеспечить резиновым кожухом, чтобы обезопасить от повреждений при соприкосновении с твердой поверхностью, например, асфальтом или бетоном. Еще один немаловажный элемент – нож, который приваривается к нижней кромке. Сделать его можно из металлической пластины 5 мм толщиной и длиной, соответствующей ширине лопаты. Для крепления манжеты на каждые 10 см следует просверлить отверстия диаметром 5-6 мм.

Установить лопату нужно на сварную конструкцию, которая напоминает букву А. В месте, где находится средняя перемычка, следует приварить специальный кронштейн для крепления навески к трактору. Подъем лопаты обеспечит гидравлический узел, который лучше всего сразу купить в магазине.

Совет! Хорошим вариантом является гидравлика от прицепа для трактора 2ПТС-4.

Культиватор

Технология изготовления этой части оборудования сводится к следующим шагам:

1. Для соединения нескольких металлических пластин во всех сверлят отверстия.
2. Крепление пластин с сечением в форме прямоугольника, квадрата. Место размещения фрез – сторона пластин в форме квадратов.
3. После окончания работы делают специальные отверстия. Размер определяется диаметром рабочих труб. Через отверстия проходит труба из стали. Болтовые соединения или сварка применяются для финального крепления.
4. Соединение вала минитрактора и культиваторных частей. Если быть точными – трубки с фрезами подсоединяют к сквозным отверстиям вала. После этого – ещё одно закрепление.

Фото:

При обработке сложных почв важно обратить внимание на прочность конструкции. На глинистых грунтах нагрузка у рабочей части будет максимальной

Создание культиватора для минитрактора своими руками на видео:

Создание культиватора для минитрактора своими руками на видео:

Экскаваторный ковш для минитрактора своими руками

Экскаваторная навеска на минитрактор предназначена для широкого спектра задач. Компактное и функциональное оборудование востребовано как в небольших аграрных хозяйствах, так и на частной стройке. В зависимости от характеристик мини-трактор с ковшом обеспечивает глубину копания до 3,3 метров, что позволяет:

• выполнить несложные земляные работы;
• вырыть траншеи, канавы, котлованы под фундамент, ямы под посадку плодовых деревьев;
• транспортировать различные сыпучие материалы;
• погрузить и перевезти урожай, землю, различные стройматериалы, лес, удобрения.

Зачастую экскаваторная установка оснащена собственным гидравлическим контуром и регулируемыми опорами. Что обеспечивает надежную работу, быстрое соединение и простоту управления навеской.

Навесной экскаватор для минитрактора можно смастерить самостоятельно. Для этого понадобится изготовить надежный несущий элемент – сваренную из металлических уголков раму. Можно использовать раму от старого трактора, если таковая имеется. Потребуется также опорная платформа, расположенная по бокам от рамы. Опорные башмаки (2 или 4) предотвратят опрокидывание при использовании экскаватора. Для таких стоек потребуются трубы диаметром 10 см.

Также потребуется изготовить ковш (для него понадобится листовой металл, который сгибается по форме ковша или распиливается на подходящие по размеру треугольники) и 4 гидроцилиндра для изготовления подъемной стрелы. Подойдут гидроэлементы с большегрузных автомобилей.

Самостоятельное изготовление экскаватора – дело трудоемкое, требующее времени, опыта и определенных технических навыков. При соблюдении чертежей и грамотной сварке такая самоделка не уступит заводским моделям ни в производительности, ни в надежности. Однако при отсутствии нужных познаний в механике и навыков сварки стоит задуматься о покупке готового изделия.

Минитрактор – это незаменимое устройство для небольшого хозяйства или загородного участка. Чтобы повысить эффективность работы с ним, следует использовать различное навесное оборудование. Лучший способ сэкономить деньги – это сделать навесное оборудование на минитрактор своими руками.

Чаще всего в хозяйстве используются следующие виды навесного оборудования:

• ковш универсальный навесной (КУН);
• фронтальный погрузчик;
• экскаваторный ковш;
• отвал или лопата.

О том, для чего нужны эти инструменты, и как их сделать своими руками, будет рассказано ниже.
