Как сделать контур заземления в частном доме своими руками: схемы заземления и монтажный инструктаж

Монтаж заземления в частном доме своими руками

Приступаем непосредственно к процессу установки заземлительного контура на участке.

Чтобы сделать контур заземления своими руками вам понадобятся:

• УШМ для резки и зачистки швов.
• Гаечные ключи М12 и М14.
• Штыковая лопата для рытья траншеи до места установки контура.
• Кувалда для заглубления токоподводящих штырей.
• Сварочный аппарат для сборки конструкции.

Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.

Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.

Список необходимых материалов:

• Металлический уголок 50×50 мм с толщиной металла 5 мм — 3 отрезка по 3 метра.
• Стальная полоса 40 мм толщиной 4 мм — 12 метров (для одной точки заземления).
• Болты М12 или М14 с шайбами и гайками — 2 шт.
• Медный проводник для отвода контура от здания — медный кабель сечением 6-10 кв.мм.

Не стоит использовать в качестве заземлителей рифленую арматуру или круглую сталь диаметром менее 10 мм. Минимальные требования для заземлителя является уголок 40x40x5 ммили стальной круг диаметром от 14 мм.

Все перечисленное позволит собрать качественный и надежный заземляющий контур, который обезопасит ваших близких, и весь дом, от неприятностей с электричеством.

Перед заглублением штырей, стоит заострить один из их краев, оптимальным вариантом будет угол не менее 30 градусов. Так уголок будет намного проще заглубить в грунт.

Приступаем непосредственно к земляным работам.

Чтобы упростить вбивание штырей, можно создать три вертикальных отверстия при помощи бура, и лишь после этого вбивать заземлители в землю.Не забывайте, что вся конструкция должна быть заглублена в грунт на 0,5 метра, соответственно все параметры нужно рассчитывать начиная с этой глубины, а не поверхности земли.

После забивания штырей можно заняться свариванием всех компонентов в монолитную конструкцию. Благодаря одинаковой длине отрезков стальной полосы, у вас в любом случае получиться равнобедренный треугольник. Не забудьте расположить его так, чтобы одна из вершин «указывала» на сам дом, именно от неё нужно отвести оставшуюся полосу для связки с проводкой дома.

Также дадим вам несколько советов — лучше всего покупать материалы с запасом, исходя из максимально указанной выше длины. Это позволит перестраховать себя, при этом штыри в процессе забивания могут деформироваться, и соответственно уменьшить свою длину. Также стоит поступить и с металлической полосой, поскольку при сваривании или обрезке размеры могут измениться.

Расчёт контура заземления

Традиционно электроды заземления располагаются в линию, но существуют и другие варианты: треугольник, квадрат и пр. А контуром устройство заземления иногда называют потому, что их располагали по периметру здания, опоясывали связью с несколькими вводами на внутренний контур – стальную полосу уже внутри здания. Поэтому контур – историческое название.

Но совсем необязательно окружать дом полностью, достаточно выбрать направление при линейном размещении электродов или определить площадь для какого-либо «кустового» варианта, где нет помех, не планируются земляные работы

Важно удобное расположение, чтоб избежать сложностей при вводе в распределительный щит

Для расчётов применяется многоуровневая схема, просто параметров материалов и значений сопротивлений для конечного результата недостаточно. Некоторые из них элементарно зависят от конкретной ситуации. Например, от выбора материалов. Из чего делать? Из того что в наличии, чтобы меньше докупать. Если сразу ориентироваться «через магазин» – то исходить из условий цена-качество. Главное, чтобы материал и параметры для каждого элемента заземляющего устройства соответствовали приведённым в таблице значениям. Если заземляющее устройство собирается не из комплекта-конструктора, а из более доступных материалов, то далее нужно задаться:

• Глубиной погружения электродов заземления. Их длина должна иметь разумные пределы. Не меньше глубины промерзания грунта, но и соразмерно подручным средствам для забивания.
• Расстоянием между ними. Оно должно быть кратным их длине, чтоб иметь возможность применить к расчётам коэффициенты взаимного влияния – экранирования.
• Количеством электродов. Хотя в расчёт нужно заложить не только количество, но и длину полосы, которая их соединяет, ввод в дом.

То есть по сути контур полностью формируется, а после рассчитывается его сопротивление. Если оно соответствует нормам, то принимаем эти параметры для изготовления устройства. Если нет меняем некоторые, для улучшения характеристик.

Имея такие исходные данные, в первую очередь считаем сопротивление одиночных электродов заземления.

При всей своей сложности, формулы для разных типов заземлителей тоже разные: свои для круглого сечения, уголка и полосы. Также для расчёта придется выбрать коэффициенты взаимного влияния электродов, соответствующие исходным данным. После этого подставляем значения в общую формулу:

• Где Rг – расчётное сопротивление горизонтального заземлителя.
• Rв – расчётное сопротивление вертикального заземлителя.
• Nв – количество вертикальных заземлителей.
• nг – коэффициент экранирования горизонтальных заземлителей.
• nв – коэффициент экранирования вертикальных заземлителей.

Считаем сопротивление заземляющего устройства. Если результат не устраивает, можно что-то изменить в исходных данных. Например, добавить или наоборот убрать лишние электроды заземления. Но, как только меняется их количество или длина, автоматически меняется либо длина горизонтальной связи, либо коэффициент взаимного влияния, или всё вместе. Дополнительно может измениться расстояние между электродами, для соблюдения кратности длине. Поэтому весь расчёт начинается с начала. Как видно процесс сравнительно непростой.

Однако можно воспользоваться онлайн калькуляторами. А для убеждения в правильности расчёта сравнить показатели нескольких. Тем более, что уже имеется представление: что, как и зачем, а это уже преимущество. После расчётов можно переходить непосредственно к монтажу.

Как сделать заземляющий контур

Заземляющее устройство, или заземляющий контур, представляет собой несколько металлических штырей (электродов), которые соединены между собой с одного конца, а другим концом заглублены в грунт. Обычно электроды «в домашних условиях» изготавливаются из арматуры или угловой стали. Реже – из труб. Как изготовить, забить в землю и соединить между собой такие штыри, можно посмотреть в видео.

https://youtube.com/watch?v=JV243D9zZWk

Заземляющий контур чаще всего имеет форму квадрата или треугольника (схема). Электроды должны быть не короче 2,5 метров. Ребра заземляющего контура должны либо равняться, либо быть кратными им. Например, если длина электрода равна 2,5 метрам, то ребра контура должны равняться либо 2,5, либо 5 метрам. Оптимальная длина штырей-электродов – 2,5-3 метра.

Соответственно, заземляющий контур может обладать следующими параметрами: его стороны должны соотноситься либо как 2,5 х 2,5, либо как 3 х 3. Квадрат иногда делают несколько больше (4 х 4 м). Электроды желательно заострить с одного конца. Так их будет легче забивать в землю. Свариваются штыри между собой в контур только после заглубления их в землю.

Процесс установки заземляющего контура выглядит так:

1. Сначала рядом с домом нужно выкопать траншею по форме будущего контура (квадратную или треугольную). Ее глубина должна равняться 70-80 см.

2. Нарезаем арматуру на равные по длине штыри 2,5-3 м. Забиваем их по углам траншеи, как на видео. Обязательно оставляем над землей небольшие части электродов.

3. Вершины электродов соединяются между собой стальными полосами. Сделать это можно при помощи сварки.

4. К одному из углов приваривается стальная полоса, которую необходимо довести до стены здания.

5. К концу стальной полосы при помощи все той же электросварки нужно приварить болт.

6. К приваренному таким образом болту крепится выходящий из дома заземляющий кабель 220 В. Крепление можно выполнить следующим образом: кабель свернуть в петлю и просто надеть на болт. Сверху на него надевается гайка с шайбой и сильно затягивается.

7. После этого траншею с заземляющим контуром нужно просто засыпать землей.

8. Кабель подводится, как уже было сказано ранее, к заземляющей шине в распределительном щите.

Обратите внимание: Сечение проводника должно быть более 75 кв. мм. Только в этом случае заземление будет эффективным и прослужит долго

Только в этом случае заземление будет эффективным и прослужит долго.

Рабочее (защитное) заземление частного дома: его устройство и назначение

Рабочее заземление предназначается для спасения людей от электрического тока. К тому же оно позволяет защитить бытовую технику от выхода из строя при возникновении его корпусного пробоя.

Также такое устройство является весьма полезным для уменьшения последствий удара молнии. Это касается лишь тех случаев, если у дома предусмотрен соответствующим молниеотвод.

Назначение заземления

Рабочее заземление при электрическом чрезвычайном происшествии выполняет роль защитного. Главные его задачи заключаются в следующем:

• спасение людей от поражения током;
• защита бытовой техники при корпусном пробое;
• поддержка нормальной работы оборудования.

Постоянно действующее рабочее устройство требуется только для промоборудования. Если речь идет о бытовой техники, достаточно всего лишь подключить через евророзетку.

Несмотря на это, специалисты рекомендуют все же наглухо заземлить ряд приборов в доме. Среди них стоит выделить стиральную машину, микроволновую печь, электродуховку, индукционную плиту (варочную поверхность), а также настольный компьютер.

Устройство заземления

Применение искусственных систем заземления обусловлено тем, что естественные системы нередко не соответствуют всем правилам и нормам. Это может привести к их плохому срабатыванию и низкой эффективности.

Также к этой категории относятся действующие артезианские скважины или же некоторые другие элементы сооружений, выполненные из металла. При этом в обязательном порядке они должны быть соединены с землей.

При самодельном создании заземления специалисты рекомендуют применять уголки из стали размером 50х50 миллиметров, длина которых составляет 3 метра. Их следует забить в землю в траншее.

Ее глубина должна достигать 70 сантиметров. При этом около 10 сантиметров должно находиться над дном. К этой части уголков стоит приварить проложенный в траншее пруток из стали диаметром в пределах от 10 до 16 миллиметров. Вместо него разрешается использовать полосу размером 40х3 или 40х4, расположенную по всему периметру сооружения.

В соответствии с действующими правилами, если имеется электрическая установка до 1000 Вольт, сопротивление устройства не должно превышать 4 Ом.

Молниеотводы

Объект с контуром заземления в обязательном порядке, согласно ПУЭ, должен быть оснащен молниеотводом. Особенно, если речь идет о даче, где жильцы копают колодцы, забивают на воду скважины и прокладывают трубы очень неглубоко, а то и вовсе пускают их поверху. Строения на дачных участках часто возводятся из горючих материалов, а пожарные далеко. Плюс возможную грозу наверняка сопровождает усиление ветра.

Известны случаи, когда в непогоду выгорали целые дачные поселки от ударов молнии. Виновников катастрофы находили, как правило, быстро — на пожарищах обязательно обнаруживался участок, на котором контур заземления имелся, а остатков молниеотвода не было.

Между тем простейший молниеотвод — это пара заостренных арматурин, торчащих над коньком крыши на 1,2-1,5 м. С контуром заземления их соединяет стальная проволока сечением не менее 6 мм или стальная шина 15 х 3 мм.

Ширина такого молниеотвода не может быть более 60 мм, иначе при ударе возможно разбрызгивание плазмы, последствия которого просто разрушительны. Слишком широкая конструкция обязательно сработает как антенна: она не отведет молнию в землю, а разбросает по сторонам.

Важно

Детали молниеотвода должны исключительно свариваться, а края шины (если используется именно она) провариваться с захватом всех слоев (шаг сварки 50-60 см).

Как сделать монтаж контура самостоятельно

Для самостоятельного изготовления контура заземления сначала потребуется выбрать его тип, после чего на основе данного исполнения провести подготовительные работы. Они включают в себя такие обязательные процедуры как выбор места под ЗК, подбор необходимых заготовок-штырей, перемычек и т. п., а также подготовку приямка под заземляющий контур.

Рассмотрим этапы предстоящих работ более подробно.

Выбираем место для монтажа

При выборе участка на придомовой территории, подходящего для обустройства защитного контура, исходят из следующих соображений:

• он должен располагаться не слишком далеко от дома; это позволит не только сэкономить на соединительной шине за счет ее небольшой длины, но и уменьшить сопротивление цепи стекания тока;
• грунт в месте обустройства ЗК должен быть достаточно мягким, чтобы можно было вбить в него металлические штыри;
• качество почвы на участке также влияет на эффективность действия заземления (минимальным сопротивлением обладают суглинки, пластичная глина и торф).

Монтируем конструкцию

Сначала подготавливается небольшой приямок глубиной около 40-50 см, по форме напоминающий треугольник с размерами чуть больше чем каждая из сторон будущей заземляющей конструкции. Все последующие действия проводятся в следующем порядке:

1. Прежде всего, по углам вбиваются вертикальные заземлители.
2. Затем их выступающие из грунта концы с отступом примерно на 30 см от поверхности грунта соединяют с заранее подготовленными стальными перемычками с помощью сварки.
3. После этого к одной из вершин (которая располагается ближе к дому) приваривается стальная полоса сечением не менее 48 кв. мм и подводится как можно ближе к распределительному щитку.
4. На конце полосы приваривается стальной болт, к которому прикручивается медный проводник сечением не менее 16 кв. мм.
5. Другой его конец заводится в распределительный щиток и фиксируется в нем на главную заземляющую шину (ГЗШ).

Монтаж контура заземления в форме треугольника
Монтаж линейного контура заземления

На завершающей стадии работ готовая к эксплуатации стальная конструкция засыпается сверху ранее откинутой землей, которая затем хорошо утрамбовывается.

С подробным руководством по монтажу контура заземления Вы можете ознакомиться в статье на нашем сайте.

Проверка устройства

По завершении комплекса монтажных работ, но еще перед тем, как подключить заземление непосредственно к ГЗШ – потребуется проверить его на работоспособность. Существуют хорошо отработанные методики оценки состояния и определение величины сопротивления стеканию тока на землю, учитывающие все составляющие последовательной цепочки (включая переходные контакты).

Под «проверкой» понимается визуальное обследование систем заземления на соответствие следующим требованиям:

• надежность контактов в местах сочленения элементов ЗУ;
• отсутствие следов разрушения на открытых частях конструкций и подводящих медных шин;
• состояние защитной окраски, которую рекомендуется регулярно обновлять, а также наличие маркировки на подводящих проводниках.

Под словом «контроль» понимают периодические испытания заземляющих контуров с целью выявления соответствия их сопротивлений стеканию тока установленным ПУЭ нормам. Согласно требованиям этого документа оно не должно превышать ниже указанных значений.

Согласно требованиям ПУЭ действующие ЗК после их запуска в работу проверяются не реже одного раза в полгода (имеется в виду визуальный осмотр). Обследование, сопровождающееся выборочным вскрытием грунта в подозрительных местах, организуется не реже одного раза за 12 лет.

В заключение отметим, что заземление в частном доме своими руками изготовленное на придомовом участке должно удовлетворять всем требованиям действующих нормативов. Это касается не только правильности выбора и надежности его конструкции, но и таких важных характеристик ЗУ, как сопротивление стеканию тока в землю. Лишь при соблюдении всех этих условий самостоятельно обустроенное заземление в доме с 380 Вольтовой подводкой питающей сети будет выполнять свою защитную функцию. То же самое можно сказать относительно линий питания 220 Вольт.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

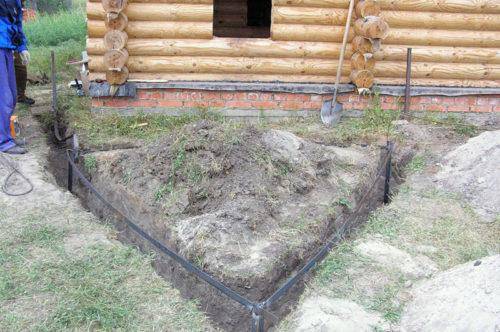

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается бытовая техника.

Что называется защитным заземлением, а что рабочим?

Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.

Чаще всего это происходит незаметно, но при возникновении внештатной ситуации возможен пожар и другие негативные последствия. Учитывая основную функцию заземления – обеспечение безопасности, теряется смысл таких мероприятий.

Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.

А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.

То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.

Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.

Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.

Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.

ТОП-10 ошибок монтажа заземляющего устройства, видео:

В каких случаях обязательно требуется проведение мероприятий по заземлению?

После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:

• в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
• с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
• в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
• при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.

Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:

• естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
• искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.

При использовании искусственных заземлителей следует учитывать, что потребуется использовать металлические пластины или прутья для создания так называемой металлосвязи.

Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.

Устройство

Контур заземления состоит из двух элементов: самого заземлителя и проводников. Последними называют любые части устройства, которые соединяют электрооборудование с контуром. Как правило, это кабеля с жёлто-зелёной изоляцией и шина, расположенная в распределительном щите (РЩ). К заземлителю относятся электроды и другие элементы цепи, непосредственно контактирующие с грунтом и обеспечивающие растекание электрического заряда.

Заземлители бывают естественными и искусственными. В первом случае роль заземляющего устройства выполняют заглублённые части строительных конструкций зданий, а во втором специально сделанный проводник. Согласно Правилам устройства электроустановок (ПУЭ), предпочтение нужно отдавать естественным заземлителям. Например, в частном доме это может быть:

обсадная труба скважины;металлические трубопроводы;броня силовых кабелей;всевозможные металлические конструкции на улице, к примеру, забор;заглублённые железобетонные части постройки (колоны и фундаменты).

Если сопротивление естественных заземлителей меньше установленных норм, то разрешено применять искусственные. Именно о них сегодня и пойдёт речь.

3

Ошибки в устройстве – чего нельзя делать

Вертикальных стержней должно быть несколько, одного, вбитого в грунт, недостаточно. Сопротивление земли находится в сильной зависимости от площади заземлителя, которая контактирует с ней. У одного заземлителя она недостаточна для обеспечения надежной защиты. Если разнести два и больше стержня на 1–2 м, между ними возникает потенциал, площадь эффективного контакта возрастает в сотни раз. Слишком далеко разносить тоже нельзя: разорвется потенциальная поверхность, останутся просто отдельные заземлители.

Если ВЩ расположен в доме, и нет возможности подвести к нему стальную шину, используется соединение медным проводником. Существует ошибочное мнение, что достаточно закрепить опрессованный наконечник болтом, покрыв защитной токопроводящей смазкой. Она способна предохранить от коррозии только в сухом помещении. Следует обеспечить защиту шины от влаги, расположив ее на стене и закрыв в металлическом ящике.

Увлажнение способствует образованию гальванической пары и электрокоррозии, которая распространяется и под изоляцию. В аварийной ситуации происходит мгновенное перегорание контакта, тем более нельзя крепить заземляющий проводник непосредственно к заземлителю и засыпать грунтом.

Также недопустимо последовательное заземление приборов и подключение нескольких заземляющих проводников к одному контакту заземляющей шины. Это грозит тем, что авария одной установки вызовет цепную реакцию, потянет за собой другие.

Не следует использовать в качестве материала металлоизделия с упрочненной поверхностью вроде арматуры, рельс, швеллера. Повышенная плотность их поверхности препятствует созданию хорошего контакта с грунтом. Также нельзя окрашивать металл, надеясь противостоять коррозии. Ее, может, и не будет, но утрачивается всякий смысл в таком заземлении. Краска препятствует надежному контакту металла с землей.

Описание готовых комплектов для заземления

Существует две разновидности готовых комплектов:

• Штыри из черного металла могут идти с антикоррозионным покрытием и без него. Главное преимущество этой разновидности в невысокой стоимости, но продолжительность службы модели составляет не более 10 лет, что является существенным недостатком. Если же такие штыри использовать во влажной почве, то срок их службы сократится вдвое и составит 5 лет. Из-за разрушения металла на протяжении эксплуатации эффективность заземления ухудшается.

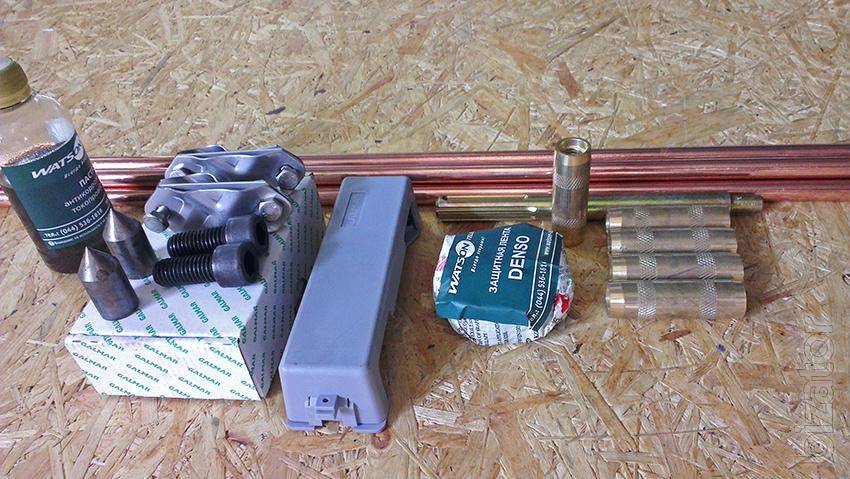

• Модульно-штыревые комплекты состоят из стальных прутков длиной минимум 150 см, которые имеют специальные резьбовые соединения. Для защиты от коррозии штыри имеют покрытие из меди или нержавеющей стали. Их заглубляют в почву перфоратором. Поскольку установка производится на значительную глубину, сезонные колебания не влияют на параметры «земли». Минимальный срок эксплуатации зависит от типа покрытия. Элементы с омеднением прослужат 30 лет, а штыри с покрытием из нержавеющей стали – 50 лет.
