Процесс изготовления фундамента под печь: рассказываем главное

Фундамент под печь-камин

Для выполнения такого основания монтируется толстая монолитная плита на двух сваях из бетона. Данный фундамент будет по своей сути бетонной подставкой под печь камин и одновременно противопожарным фартуком. Уровень конструкции должен быть равен полу. Затем выполняем такие действия:

1. Формируем бетонную подушку, применяя маяки.
2. Затем ровняем ее поверхность посредством самовыравнивающего состава.
3. Далее устанавливаем опалубку из доски.
4. На поверхность наносим грунтовку, после ее высыхания с помощью клея на фундамент укладываем керамогранитные плиты. Если плиты имеют большой размер, клеящим составом нужно обрабатывать и основание, и поверхность плиты. При несоблюдении данного условия существует вероятность возникновения пустот.
5. Чтобы добиться правильного расположения плит относительно стены следует выполнить разметку на основании с помощью карандаша.
6. Клей наносится при помощи специальной гребенки с зубцами 10 мм.
7. Затем на поверхность основания одну за другой укладываем плиты.
8. В заключение работ следует убедиться в горизонтальности уложенных плит.
9. На этом основание для печи камина готово.

Бетонный фундамент

Чтобы построить фундамент для печи вам потребуется:

Если в вашей почве присутствует большое количество сульфатов и уровень грунтовых вод довольно высок, мы рекомендуем вам использовать сульфатостойкий цемент марки ССПЦ. Отличие цемента ССПЦ от обычного ПЦ заключается в способности бетона из данной марки цемента противостоять разрушающему воздействию сульфатов, растворенных в грунтовых водах.

• Песок крупнозернистый без включений. Идеальным вариантом будет использование горного песка, но подойдут также морской и речной. Методы очистки песка от примесей мы уже рассматривали на страницах нашего интернет-ресурса.
• Материал для опалубки.
• Щебень.
• Рубероид или плотный полиэтилен.

• Корыто для раствора
• Лопаты: штыковая, совковая
• Строительный уровень
• Молоток, гвозди, ножовка для сооружения опалубки
• Строительный степлер

Нужно ли углубляться

Можно начинать строить фундамент для печи. У многих может возникнуть вопрос, обязательно ли углубляться в грунт, когда устраивается фундамент своими руками под печь. Наш ответ – обязательно. Иногда встречается вариант, при котором фундамент устраивается с малым заглублением. Снимается только верхний растительный слой и после установки опалубки заливается фундамент. Это совершенно неправильный способ. Плита фундамента, устроенного таким образом, будет постоянно испытывать нагрузки, особенно в зимнее время. Мотивация об экономном расходе строительных материалов при устройстве такого фундамента ничем не обоснована. Заглубление необходимо провести на глубину ниже уровня промерзания в вашем регионе. Можно использовать мелко заглубленный фундамент в баню под печь, но с обязательным устройством свай под основной плитой фундамента.

Устройство котлована – основные параметры

Для сухих, песчаных грунтов бывает достаточно 500 – 600 мм. Но на пучинистых грунтах эта глубина не должна быть меньше 1000 мм. Повторяем – это правильное устройство фундамента.

Правильная закладка фундамента

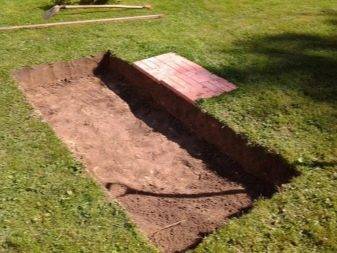

По разметке роем котлован. Размер котлована должен позволять установку опалубки. Но если почва на вашем участке достаточно плотная и края не осыпаются, можно обойтись и без нее. В любом случае все зависит от конкретного места и грунта. Когда опалубка установлена, на дно котлована засыпается слой щебня толщиной 100 мм. Щебень необходимо разровнять по уровню. После этого ручной трамбовкой необходимо выполнить уплотнение щебня.

Гидроизоляция и заливка

Для гидроизоляции фундамента к внутренней стороне опалубки с помощью строительного степлера крепится слой рубероида. Можно приступать к заливке

Важно знать, что верхний уровень фундамента должен быть ниже основного пола здания на 60 – 70 мм. Готовим раствор по следующим пропорциям:

• Цемент 1 часть
• Песок 3 части
• Щебень 5 частей

Песок и гравий должны быть чистыми. Дополнительные включения снижают адгезивные способности растворной смеси. Идеально будет, если песок и щебень промыты водой.

• Вначале готовится сухая смесь из цемента, песка и щебня. Можно использовать раствор для кладки печи.
• После перелопачивания и получения однородной массы постепенно добавляется вода до образования раствора консистенции густой сметаны. Раствор можно заливать.

Постарайтесь произвести заливку за один день. В противном случае в фундаменте образуется несколько слоев, которые могут привести к его растрескиванию.

Два вида чугунных плит для печи

Материалом для них служит серый чугун марки СЧ. Он хорошо отливается в формы и имеет достаточный запас прочности и упругости. Для повышения характеристик в состав добавляют присадки кремния, серы и марганца, а содержание углерода около 2%.

Литье из чугуна не боится высоких температур и сохраняет форму при любой степени нагрева. Поверхность не окисляется и не ржавеет со временем из-за прочной оксидной пленки, образующейся в процессе отливки.

Плиты встречаются цельные и разборные. Разборные состоят из нескольких колец с небольшим тепловым зазором. Он необходим для правильной компенсации температурного режима.

Монолитная поверхность с конфорками

Это цельнолитой лист металла толщиной не менее 8 мм. В нем могут быть оборудованы конфорки фиксированного размера (углубления или выступы в местах приготовления пищи). Глухие плиты выемок не имеют. Варочные поверхности такого типа самые простые в установке и имеют невысокую стоимость, поэтому очень популярны в недорогих печах.

Важно! Из-за того, что нет открытых конфорок чтобы согреть в чайнике или кастрюле приходится прогревать всю плиту, а это лишний расход топлива. Недостатки цельных плит:

Недостатки цельных плит:

• невозможность регулировать температуру в конфорке, приходится прогревать всю поверхность;
• отсутствие зазоров делает плиту очень чувствительной к сильному нагреву.

Разборная чугунная конструкция

Особенностью конструкции является несколько колец разного диаметра, которые вкладываются друг в друга подобно пазлу. Убирая кольца можно подобрать оптимальный калибр конфорки под конкретную кастрюлю или сковородку.

Такая схема дает немало преимуществ перед традиционной:

1. Высокая надежность и жесткость поверхности. Она не боится нагревов за счет зазоров между частями конфорки, предохраняющих металл от деформации.
2. Возможность регулировать интенсивность нагрева путем открытия отдельных секций. Готовка происходит на открытом огне и не требует полного нагрева всей поверхности. Таким образом, экономится время и дрова.

Важно! Посуда должна быть пригодна для использования на открытом огне. Лучше всего для этого подходит чугунная и алюминиевая посуда

Особенности установки фундамента в деревянном доме

Построение фундамента для печи в уже готовом доме имеет ряд сложностей, необходимо будет учесть все нюансы и тщательно просчитать нужные размеры. Фундамент под печь в деревянном доме установить сложно, но возможно, если четко следовать инструкции.

Если установить печь сразу на деревянный пол, то это приведет к его деформации и разрушению. Поэтому необходимо все-таки заранее сделать армированный бетонный фундамент. Если в доме имеется ленточный фундамент, то это упрощает задачу.

Деревянное покрытие снимается и производится установка прочного основания под кирпичную печь. Но если такой возможности нет, то придётся довольствоваться более легкими металлическими аналогами печей.

Важна также и гидроизоляция фундамента в деревянном доме, ведь без нее стены отсыреют достаточно быстро и покроются плесенью. Для этого первый слой кирпичной кладки покрывают двумя слоями рубероида или толя. Затем на них укладывают еще несколько слоев кирпичей, закрепляя их при помощи глиняного раствора. После этого спокойно можно переходить к укладке печи.

Приняв во внимание все вышеперечисленные факторы можно сделать определенные выводы. Главным условием качественного функционирования печи и ее долговечности является прочный и правильно построенный фундамент

Ведь именно он принимает на себя всю основную нагрузку. От его устойчивости зависит работа дымохода. Фундамент подбирается под определенный вид печи индивидуально, при правильном подходе к этому вопросу все проблемы по установке печной конструкции отпадают сами собой.

Русские печи в интерьере

Несмотря на развитие технологий и появление на рынке модных чугунных топок, которые обрамляются в различные декоративные порталы, русская печь по-прежнему остается популярной. Конечно, она изменилась не только внешне, но и конструкционно. Стала более практичной, удобной и безопасной, кроме того, при ее оформлении используют строительные технологии и материалы, способные увеличивать КПД, а также эстетическую составляющую.

Имеет положительные стороны и недостатки

Преимущества

Деревянные дома – основа архитектуры древней Руси. И, несмотря на развитие технологий и появление строительных материалов, из которых возводятся строения, дерево по-прежнему занимает особе место. Такие дома наполнены уютом, и русская печь только дополняет необыкновенную душевную атмосферу. Установка русской печи в деревянном доме должна производиться с соблюдением требований безопасности, установленным нашим законодательством.

Кирпичная

Из кирпича – это классика. Ранее такие конструкции возводились из самодельного глиняного кирпича, который проходил процесс обжига на костре. Изделия имеют большие размеры из-за наличия варочной поверхности, отсека для выпечки, лежака для отдыха.

Кирпичный вариант — это классика

Преимущества:

• Кирпич дольше всех остальных материалов остывает. Печь возведенная из него будет дольше отдавать тепло после затухания огня. В результате комнаты длительное время останутся теплыми.
• Большая конструкция способна обогреть даже большой дом в несколько этажей. Это возможно если она устанавливается в середине дома, а дымоход выводится вверх внутри стен, которые разделяют комнаты на втором этаже. Сегодня дымоход уже не изготавливают из обычной кирпичной кладки. Он делается из оцинкованных или нержавеющих труб, которые проходят в середине отсека, расположенного внутри стен. И если по ходу дымохода сделать вентиляционные решетки в отсеках, то тепло, исходящее от трубы будет распространяться по помещениям.
• Кирпич не нагревается до температуры, способной создать пожар. Этот строительный материал достаточно долговечный и практичный. Его можно использовать как основу для нанесения декоративной штукатурки, оклейки плиткой и другими отделочными материалами. Корме того, он способен служить без реставрации на протяжении 30 лет.
• Стоимость такой конструкции не высокая в сравнении с приобретением чугунной топки и мраморного портала. Стоит отметить, что большая часть стоимости отводится созданию качественного фундамента.

Современно и стильно

К сожалению, как и другие, кирпичные не лишены недостатков. К основному можно отнести тот факт, что для конструкции из кирпича придется возводить мощный фундамент. Это может быть монолитная или железобетонная конструкция. Если же установить кирпичную без фундамента, пол под ее массой может просесть.

Меры предосторожности

Русскую печь из кирпича можно устанавливать не во всех частях дома. Место напрямую зависит от конструкционных особенностей строения. Лучше когда задумка о возведении появляется на этапе проектирования дома. Тогда есть возможность правильно рассчитать расположение, а также сделать соответствующий фундамент.

Если же дом уже построен, тогда потребуется разобрать пол в том месте, где будет устанавливаться очаг до основания и делать подмостки.

Русская сказка у вас дома

Другие варианты

Среди разнообразия вариантов установки в деревянных домах систем отопления, стоит выделить два основных:

Печи-камины – железные топки с большим смотровым окном. Они могут иметь варочную поверхность и ничем не обрамляются. Минус – стенки конструкции сильно нагреваются и могут быть причиной ожога или возгорания.

Чугунные топки – красивые камины, которые способны обогреть большие помещения. Многие производители изготавливают топки разных размеров, имеющих подъемные механизмы для открытия топки, оградительное стекло может быть овальной, призматической или прямой формы. Топки оснащаются шиберной заслонкой, механизмом для регулировки интенсивности горения. Минус – высокая стоимость топок и порталов.

Отделка красивой плиткой

В последнее время эти варианты стали реже использовать для установки в частных домах. Несмотря на их привлекательность они по многим параметрам уступают традиционным русским печам.

Современные Люстры и светильники: Какие подходят для зала/кухни/спальни? 205+ Фото Вариантов с натяжными потолками

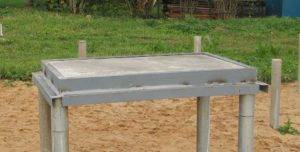

На сваях

Иногда с целью экономии цементного раствора изготавливается свайный фундамент под печь. Он незначительно отличается по способу возведения от бетонного, разве тем что вместо заливки можно использовать железобетонную плиту.

Схема и устройство

Как видно на схеме выше, устроен фундамент для печи на винтовых сваях так же, как и классическое основание, но вместо заливки в нем используются сваи, вставленные в пробуренные скважины.

Материалы и инструменты

Для установки нужен определенный перечень материала:

• Цемент, крупнозернистый песок, щебень – для раствора;
• Вместо заливки можно использовать готовую железобетонную плиту;
• Гидроизоляция, в роли которой отлично служит рубероид или полиэтиленовая пленка;
• Трубы из асбеста или полиэтилена;

Инструменты понадобятся следующие:

• Земляной бур;
• Емкость для приготовления раствора или бетономешалка;
• Штыковая и совковая лопаты;
• Измерительные инструменты: рулетка, уголок, уровень;
• Кувалда для установки свай;

Технология изготовления

Если вы решили сделать свайный фундамент для кирпичной печи в деревянном доме, то вы должны понимать, что здесь необходим точный измерительный инструмент и умение пользоваться строительным уровнем – иначе конструкция основания может быть установлена криво.

Давайте разберемся как правильно сделать фундамент под печь с применением свайной технологии пошагово:

1. Снимается слой земли на глубину 25 сантиметров для удобства, и чтобы не мешали корни растений;
2. Затем при помощи земляного бура высверливаются отверстия глубиной примерно 1 метр в количестве четырех штук, каждое из которых должно будет держать бетонную плиту на углу поверхности;
3. Внутрь каждой скважины засыпается щебень и утрамбовывается – так фундамент под печку будет более устойчив;
4. В каждую скважину вставляется бетонная или асбестовая труба, либо гильза из рубероида – сверху заливается бетонный раствор.

Затем нужно дать раствору высохнуть примерно 8-10 дней, после чего можно приступать к установке основания.

При укладке на сваи железобетонной плиты следует каждый столб чтобы упирался в угол конструкции как на фото:

Если же было решено на сваи установить бетонную собственного изготовления, то следует использовать армирование и опалубку, для правильного изготовления конструкции:

Отдельно следует выделить фундамент на сваях для булерьянов и других легких печек, его можно изготовить с применением металлических уголков и профилей:

Инструменты и материалы для возведения фундамента

Первое, что необходимо сделать, прежде чем приступить к строительным работам – это запастись необходимым набором инструментов.

Работы придется вести не только земляные, но и плотницкие, поэтому подготовьте следующие инструменты:

• Штыковая лопата (понадобится для выкапывания основного котлована).
• Совковая лопата (удобно готовить песчано-цементный раствор).
• Молоток.
• Ножовка или пила.
• Сито для просеивания цемента (размер ячеек 1*1 мм).
• Сито для просеивания песка (размер ячеек 2*2 мм).
• Ведро для воды (для приготовления цементно-песчаного раствора).
• Металлическое корыто, в котором будем готовить раствор.
• Строительный уровень.
• Рулетка и карандаш.
• Степлер.
• Бетономешалка.

Из материалов понадобится:

• Доски (для изготовления опалубки).
• Полиэтилен (для гидроизоляции опалубки).
• Песок.
• Цемент.
• Гравий.
• Арматурная сетка или прутки.

Материалы и инструменты

Инструменты для обустройства фундамента печки

Перед началом строительных работ в первую очередь потребуется запастись инструментом, выбираемым для каждой стадии индивидуально. Для земляных и плотницких операций потребуются:

• лопата-штык для подготовки котлована;
• лопата-совок для замешивания раствора;
• два образца сито: для просеивания цемента и песка;
• молоток.

Необходимо приготовить металлическое корыто или другую емкость для раствора, а также рулетку, карандаш, строительный уровень и монтажный степлер. Из комплекта строительных материалов нужны:

• доски, идущие на обустройство опалубки;
• полиэтилен для гидроизоляции;
• песок, сухой цемент и отборный гравий.

Для усиления фундамента потребуется арматурная сетка или железные прутки.

Ошибки возведения и их последствия

При самостоятельном возведении печного фундамента можно ожидать появления различных ошибок.  К самым распространенным ошибкам можно отнести те, которые будут перечислены ниже:

1. Главная ошибка заключается в том, не редко, на фундамент отсутствует рабочая документация. Стадию проектирования пропускать или игнорировать недопустимо. В противном случае все работы и затраты с ними связанные могут оказаться бессмысленными.
2. Работы должен выполнять только квалифицированный строитель, который уже имеет опыт выполнения подобных работ. Рабочий без какой-либо квалификации, скорее всего не сможет выполнить работы в строгом соответствии с поставленными техническими требованиями.
3. Еще один просчет, который допускают застройщики – это начало строительства, без подробного анализа грунтов, расположенных на месте строительства. Без этой информации невозможно рассчитать площадь фундамента, правильно выбрать место под опоры и выбрать оптимальный вид печного основания.
4. Строительство фундамента нельзя выполнять без точного знания глубины заложения. Часто, этот параметр рассчитывают на основании опыта прошлых работ. Во избежание таких неприятных ситуаций надо изучить характеристики грунта и постоянно сверять данные с проектной документацией. При этом надо помнить, что любой фундамент должен опираться на грунт, у которого не разрушена структура.
5. Иногда, при строительстве фундаментов, застройщик сохраняет верхний слоя почвы. Это недопустимо. Его надо удалять, при этом надо заглубится на 150 мм.
6. Неправильно проведенный выбор фундаментного основания обязательно приведет к неприятным последствиям. Вплоть до полного разрушения конструкции.

Важные принципы обустройства печного фундамента

Чтобы фундамент под печь в бане служил как можно дольше и качественнее, при его обустройстве нужно соблюсти ряд важных правил.

Фундамент для кирпичной печи обустраивается вместе со строительством бани

Печной фундамент не должен быть сопряжен с фундаментом дома

В-третьих, нужно правильно определить габариты фундамента в соответствии с проектными размерами печи. Как отмечалось, границы фундамента должны выступать за пределы банной печки минимум на 50 мм, оптимально – 60-100 мм.

Фундамент и элементы нижней обвязки бани из бруса

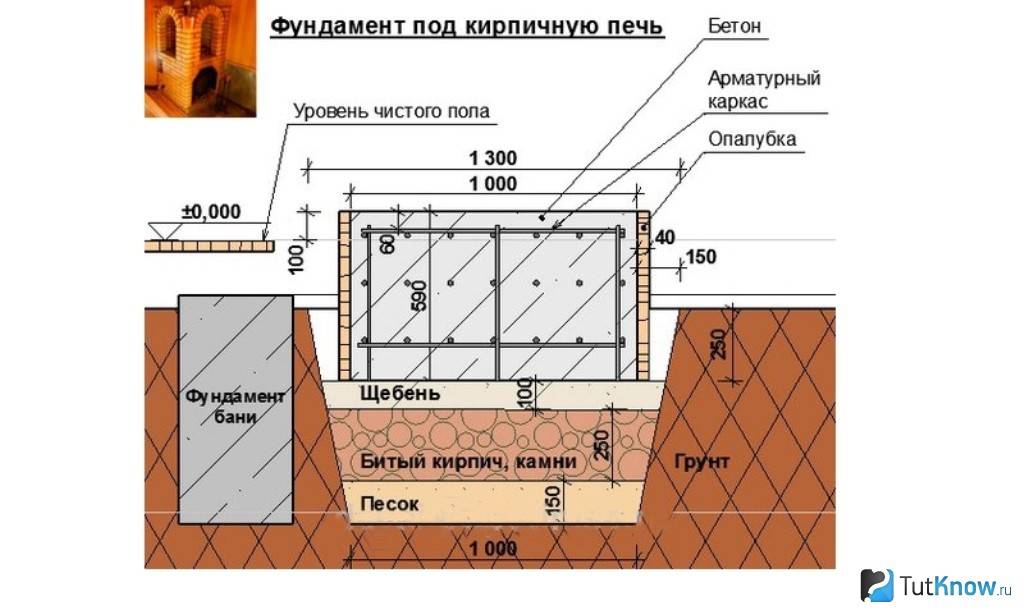

Схема печи банной из кирпича. Нагрузки равномерно распределены по площади фундамента

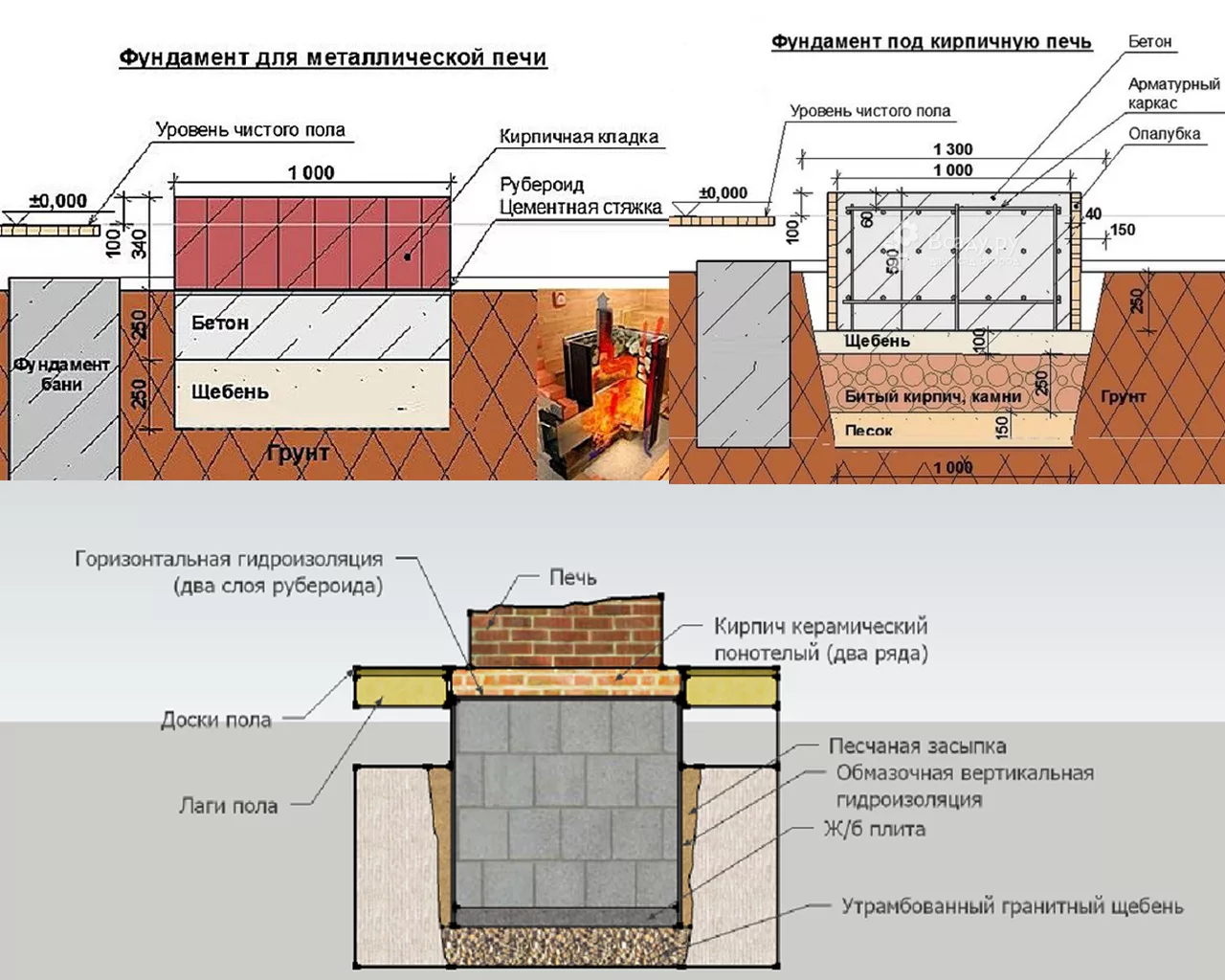

Гидроизоляция печи от фундамента

Важно! Далее будет рассмотрен порядок обустройства наиболее популярных опорных конструкций для банной печи. Сразу нужно дать некоторые пояснения:. Таблица

Рекомендованная ширина траншеи для ленточного фундамента

Таблица. Рекомендованная ширина траншеи для ленточного фундамента

Параметры	Сильнопучинистые грунты	Среднепучинистые грунты	Слабопучинистые грунты
Толщина противопучинной подушки, м	0,4	0,2	0,1
Глубина траншеи, м	0,7	0,5	0,4
Ширина траншеи, м	1,2-0,8	1,2-0,7	1-0,7
Объем разрабатываемого грунта, м3	23	18	12

Как построить?

Изготовление каждого типа своими руками вполне возможно, запаситесь нужной литературой и терпением.

Первый шаг в установке плиточного типа – подготовка углубления в почве для будущей установки. Размеры и глубина в данном случае никем не фиксированы (хотя существуют рекомендуемые габариты – до 500 мм), застройщик должен самостоятельно подобрать оптимальные характеристики.

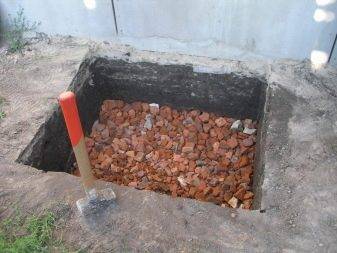

Следующий этап – засыпка котлована щебнем (до 10-15 см) и утрамбовка. Залить готовый раствор можно после гидроизоляции конструкции рубероидом. Состав заливки в данном случае – 1/3/5 (цемент, песок, щебень). Часто такой вид устанавливается на цокольных этажах небольших строений.

Свайный фундамент или фундамент на винтовых сваях – не менее надежный и простой в установке вид. Для него вам понадобится вырыть ямы по углам предполагаемой плиты (диаметр при этом должен сохраняться на уровне не менее 20 см). Ямы предварительно засыпаются смоченным песком и гравием (от 10 до 15 см) – необходимо делать для простоты утрамбовки.

Подготовка опалубки для дальнейшей заливки бетона нуждается в установке рубероидного листа и армопояса. После утрамбовки, заливки и промазки свай последние монтируются друг с другом и служат основаниями для железобетонных или бетонных плит. Как уже было сказано, существует тип свайного фундамента без земляных работ.

Заглубленный вид более сложен в устройстве и монтаже. Здесь есть свой последовательный план установки.

• Следите за тем, чтобы вырытый вами котлован был на 10-15 сантиметров больше, чем размеры самой печки. Эта цифра должна соблюдаться с каждой стороны котлована. Характеристики глубины в данном случае не фиксированы, каждый следует разным правилам, однако чаще всего она не превышает полутора метров.
• Дальнейший этап заключается в уплотнении и утрамбовке дна вырытого котлована. Для этого может быть использован щебень (заранее смоченный или нет – решать вам). После уплотнения дна котлована, толщина щебня не должна опускаться ниже 15 см.

• Для более плотной утрамбовки застройщик может использовать супесчаный слой толщиной до 30 см, последний увлажняется небольшим количеством воды для большего уплотнения. Когда песчаный слой обсохнет, нужно добавить еще один слой щебня поверх него. В этот раз – уже до 20 см.
• Следующий важный этап – сделать деревянные опалубки. Внутренняя поверхность может быть предварительно смазана битумом, так вы обеспечите гидроизоляцию вашей конструкции.
• Дальнейшая установка заглубленного вида схожа с установкой свайного фундамента, однако образованное пространство от стенок грунта до фундамента в данном случае засыпается песком.

Незаглубленный тип представлен тремя отдельными видами: столбчатый, монолитная плита, решетка. Каждый из данных видов имеет свои особенности по установке.

• Столбчатый является более дешевым вариантом и представлен в виде нескольких опор вертикального типа, погруженных в заранее подготовленную почву не более чем на 30%. Ориентировочное расстояние между опорами должно составлять 2 метра.
• Монолитная плита больше подходит для установки фундамента на грунтах без проседания почвы. Но данный тип применим к более легким постройкам, так как подвержен влиянию внешних факторов – механические повреждения и другие. Под готовую монолитную плиту можно подвести гидро- и теплоизолирующие элементы – во избежание промерзания в зимнюю пору года.
• Решетчатый тип является, пожалуй, одним из самых простых видов незаглубленного фундамента. Изготовление его представляет из себя монтирование большого количества плит с арматурой. Это сэкономит ваши ресурсы при заливке. Кроме того, решетчатый тип более устойчив к разрушению. При поломке или образовании трещин на отдельных частях фундамента, снижен риск передачи повреждений на другую его часть.
