Варианты выпусков
Конструктивно все унитазы отличаются между собой по способам подключения к канализационному трубопроводу, для этого их горловину устанавливают под разными направлениями относительно чаши. Благодаря этому сантехника всегда может рационально подсоединяться к стоку вне зависимости от его пространственного расположения.
Вертикальный
Так как в конструкции данного типа выходной патрубок размещен в основании чаши, для его подключения используется канализационный отвод, помещенный в полу. Данный тип соединения раньше часто использовался в советских хрущевках и сейчас популярен в странах Западной Европы и США. Так как сточная труба должна прятаться в относительно узкой плите перекрытия, являющейся одновременно полом и потолком нижней квартиры, в современных многоэтажных домах подобное включение практически не используется.
По-иному обстоит дело с частными домами, дачами, где сантехприборы нижних этажей намного чаще подсоединяют к сливу с отводом в полу. В многоквартирных домах такую схему подключения иногда применяют на первых этажах, где стояк уходит в подвал.
Основные разновидности и типовые размерные параметры гофр
Прямой
Сантехнические приборы с горизонтальным выпуском используют в туалетных комнатах, где важна экономия пространства. Отвод канализации при таком размещении выходит горизонтально из стены, а выпуск чаши подключают к нему с использованием эластичной манжеты.
Вход канализации при этом располагается на определенной высоте, а унитаз можно вплотную придвигать к стене, увеличивая площадь помещения. Данный тип подключения используется в современных моделях с пластиковыми стояками, в которых входной тройник несложно поднять на любое расстояние от пола, а также в модификациях с инсталляцией.
Косой
Универсальный выпуск с углом к горизонтальной плоскости 140 — 145 градусов, широко используемый как в старом, так и в современном сантехническом оборудовании. Удобен при включении унитазов в тройники, размещенные на уровне стяжки. Преимущества данного варианта соединения по сравнению с горизонтальным — отсутствие застойных явлений и некритичность к соосности соединяемых патрубков.
Инструмент для монтажа
Устройство санитарного узла
Чтобы лучше понимать что к чему, окинем беглым взглядом устройство унитаза и схему его подключения к инженерным сетям.
Итак, унитаз представляет собой чашу особой формы, имеющую сливное отверстие и полку для установки сливного бачка.
В некоторых моделях чаша и бачок образуют единое целое – такие изделия называют моноблоками. В такой конструкции протечки между бачком и чашей исключены, но зато при повреждении одного из элементов менять придется весь унитаз целиком.
В бачок вмонтирован кран с поплавковым механизмом, который необходимо подключить к водопроводу.
В нижней части унитаза имеется U-образный изгиб, в котором всегда остается некоторое количество воды. Это гидрозатвор или сифон, благодаря которому неприятные запахи из канализации не попадают в помещение.
Далее идет выпуск, о котором мы уже рассказывали. Унитазы с вертикальным или косым выпуском подключаются непосредственно к канализационной трубе. Если она выполнена из чугуна, место соединения уплотняется просмоленной паклей с последующей заделкой цементным раствором.
Не применяйте устаревший способ герметизации соединения при помощи серы – он вреден для здоровья.
Способ подсоединения канализации к унитазу

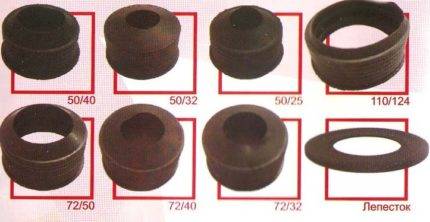

При подключении к полимерной канализационной трубе в качестве уплотнителя используется поставляемая с ней в комплекте резиновая манжета. Поскольку резина с течением времени утрачивает эластичность вследствие естественного старения (рассыхается), многие мастера советуют дополнительно промазывать место соединения силиконовым герметиком.
Унитазы с горизонтальным выпуском подключаются, как уже говорилось, при помощи соединительных элементов.
Подключение унитаза без использования гофры: основные правила
Если вы приняли решения не использовать гофру, вам пригодятся основные правила, по которым выполняется его подключение в таком случае:
Патрубок для подключения без гофры
- Если унитаз подключают без гофры, то необходимо использовать патрубок, который также называют переходником или фановой трубой. Подключение к переходнику в этом случае осуществляется по-разному в зависимости от угла, который имеет унитаз. При этом различают 3 варианта:
- подключение унитаза с косым выпуском – его установка производится в пол – такая установка сейчас уже не актуальна, хотя в прошлом веке использовалась очень широко;
- если выпуск унитаза вертикальный, то установку осуществляют под углом в 90º в стену;
- если выпуск унитаза горизонтальный, то монтаж проводят в стену под углом в 30-40º.
Унитазы с разными видами выпуска
- В том случае если выпуск унитаза не соответствует выпуску канализационной сети, то придется или выбирать другую модель унитаза, или применить под определенным углом изогнутые трубы-переходники.
Теперь рассмотрим подробно особенности монтажа сантехники каждого вида.
Унитазы с вертикальным выпуском
Такие модели широко применяются в европейских странах. Это во многом связано с тем, что в такие сантехнические устройства вмонтированы направленные вниз выпускной патрубок и сифон, расположенный в чаше унитаза. Такая конструкция позволяет поставить унитаз к стене под любым углом. Монтаж при этом осуществляется просто:
- после проведения разметки на полу устанавливают стандартный винтовой фланец, оснащенный фиксатором;
- в расположенное в центре фланца круглое отверстие устанавливают канализационную трубу;
- на фланец монтируют унитаз, поворачивают до полной фиксации; выпускной патрубок, имеющий специальное уплотнительное кольцо, при этом прижимается патрубок автоматически к торцу канализационной трубы.
Установленное уплотнительное кольцо
Унитаз с горизонтальным выпуском
Подключение унитаза с горизонтальным выпуском (он еще имеет название унитаз с выпуском «в стену») более всего актуально для условий нашей страны в настоящее время, что связано с привязанностью санузла к определенной стене в ванной комнате из-за специфики разводки труб канализационной системы в типичных российских домах. Так как выпуск унитаза в этом случае направлен назад, то он находится в тылу санузла. В этом случае выпускной патрубок присоединяют к трубе канализации, используя специальную уплотнительную манжету.
Схема подключения унитаза с горизонтальным выпуском
Особенное внимание надо обратить на закрепление унитаза к полу. Как правило, ножки чаши унитаза с горизонтальным выпуском оснащены специальными отверстиями, которые предназначаются для фиксации устройства к полу
Внешний вид готового подключения
Совет от профессионала:
Подключение унитаза с прямым выпуском начинают с установки, используя при этом дюбели и шурупы
Крепление должно проводиться осторожно, так как при слишком сильном «дотягивании» шурупа можно повредить поверхность унитаза
Монтаж унитаза, оснащенного косым выпуском
Технология монтажа такого вида унитаза следующая:
Схема подключения унитаза с косым выпуском
- Перед тем как правильно подключить унитаз к канализации, выпуск унитаза с расположенными на нем канавками смазывают суриком, смешанным с олифой.
- Сверху наматывают смоляную прядь. При этом конец отростка в 0,5 см должен оставаться свободным (в противном случае концы пряди попадут в отверстие и будут способствовать возникновению засорения).
- Обмотанную прядь тоже тщательно смазывают суриком.
- Далее осуществляют монтаж унитаза, фиксируя выпускной отросток в раструб канализационной трубы.
Готовое соединение
Таким образом, мы рассмотрели, как подключить слив унитаза самой различной конфигурации к канализационной трубе. Благодаря полученной информации проведение монтажа самостоятельно реально осуществимо. Кроме того, при этом можно сэкономить деньги. Однако если вы ощущаете, что имеющихся у вас навыков недостаточно для выполнения подобных работ, все же экономнее будет воспользоваться услугами профессионалов.
Установка на тафту
Установка унитаза на тафту ранее считалась общепринятым методом монтажа. Рекомендовать его не будем, так как установленный таким способом унитаз со временем расшатывается. Причина тому – влага, попадающая на деревянную поверхность. Доску укладывают в пол на уровень с поверхностью и закрепляют её анкерами. Оставшееся пространство заполняют цементным раствором и после полного затвердевания смеси приступают к монтажу. Процесс установки такой же, как и инсталляция дюбелями, только монтажные ушки унитаза прикручивают к доске саморезами, предварительно положив резиновые шайбы под головки.
Установка унитаза на тафту
Что важно учесть при монтаже
В старых домах, где стоят чугунные трубы в системе канализации, подсоединение унитаза с косым сливом делается следующими способами:
- вкладывают выпуск прибора в отверстие канализации, а оставшийся промежуток между ними замазывают цементным составом так, чтобы он не попал в стояк;
- можно использовать манжету, применяемую в подключении с косым выпуском. Используют её так: надевают на выпуск, который затем погружают в отверстие канализационной трубы, предварительно очищенный от цемента и другой грязи, неровности замажьте герметико;
- гофрированная труба используется, когда унитаз относительно раструба развернут под углом, однако в ней будет застаиваться вода из-за образовавшегося незначительного уклона. Также она используется, если после ремонта унитаз смонтирован высоко и его выпуск не попадает в отверстие канализации;
- чтобы избежать запаха с верхних этажей в многоквартирном доме, когда монтируется унитаз с прямой формой выпуска, нужно на выпуск надеть резиновую манжету, после этого насаживать на раструб.
Видео: установка и подключение унитаза
Самому установить унитаз в доме не такая уж большая проблема, если имеются хотя бы незначительные навыки работы с инструментами. По прилагаемой инструкции к сантехническому прибору нетрудно сделать монтаж. Однако если у вас возникли сомнения в своих знаниях и умениях в этой области, лучше обратиться к специалистам — вам это обойдется дешевле и быстрее.
Соединительные элементы
Существует несколько способов подключения.
Патрубки, отводы – незаменимы при работе с косыми отводами. Считается практичным и долговечным вариантом.
Фановая труба – гарантия надежной работы гидрозатвора. Применяют для защиты от образования воздушных подушек в трубах. Этот момент актуален при наличии большого количества водоразборных точек. Аналогом служит труба с обратным клапаном, изготовленная в виде целостного механизма.
С успехом применяются эксцентрики – соединительные манжеты со смещенной осью. Пластиковые или гофрированные эксцентрики – универсальное приспособление для нестандартных ситуаций. Ещё один плюс такой муфты – возможность вставлять в канализационный раструб напрямую без переходника.
Гофра подходит для сложных условий. Там, где расхождение в углах составляет больше 90 градусов, без гофрированной манжеты не обойтись.
Источники
- https://stroychik.ru/sanuzel/ustanovka-unitaza
- https://kanalizaciyadoma.com/montazh/pravila-ustanovki-unitaza-tekhnologiya-pravilnogo-montazha.html
- https://NiceDeck.ru/uborka/ustanovka-unitaza-v-chastnom-dome-2.html
- https://sovet-ingenera.com/santeh/unitaz/ustanovka-unitaza-svoimi-rukami.html
- https://legkovmeste.ru/stroitelstvo-i-remont/ustanovka-unitaza-svoimi-rukami.html
- https://stroy-podskazka.ru/tualet/unitazy/ustanovka/
- https://KiguHome.ru/sovety/ustanovka-unitaza-v-chastnom-dome.html
- https://santek-opt.ru/santehnika/chto-takoe-pristavnoj-unitaz-2.html
- https://stroyday.ru/remont-kvartiry/ustanovka-i-remont-santexniki/ustanovka-unitaza-svoimi-rukami.html
- https://sdelai-lestnicu.ru/obustrojstvo/ustanovka-unitaza-pravila-montaza-svoimi-rukami-kreplenie-posagovaa-instrukcia
- https://saucyintruder.org/unitaz-kak-ustanovit-ustrojstvo-v-zavisimosti-ot-tipa-konstrukcii/
- https://sansovet.com/kvartira/tualet/kak-podklyuchit-unitaz-k-kanalizacii-sxemy-montazha-i-ustanovki.html
- https://dekoriko.ru/vannaya/santehnika/kak-ustanovit-unitaz/
- https://TrubaNet.ru/kanalizacionnye-truby/podklyuchenie-unitaza-k-kanalizacii.html
- https://teplogrup.ru/santehnika/kak-ustanovit-unitaz-svoimi-rukami-poshagovoe-rukovodstvo.html
- https://okeymaster.ru/ustanovka-unitaza-svoimi-rukami-yetap/
- https://kangen.ru/sanoborudovanie/kak-ustanovit-unitaz-v-chastnom-dome.html
Соединение с канализацией
Перед посещением специализированной торговой точки с сантехникой
и приобретением оборудования стоит помнить, что конструкция унитаза может иметь
отличные формы слива. В перечень входит:
- Вертикально расположенный слив;
- Горизонтально расположенный слив;
- Слив наискосок.
Все новостройки оснащаются сантехническим оборудованием, имеющим
подсоединение унитаза к
канализационной трубе по принципу горизонтального типа слива. Встретить
вариант вертикально расположенного или слива наискосок можно лишь в процессе
замены прибора в строениях, именуемых сталинками или хрущёвками.
Но, тем не менее, лучше проверить вариант поступления воды в
канализации перед покупкой унитаза. Это простое действие позволит избежать
мучительной процедуры переделки системы и значительно снизит время на монтажные
работы.
Проверьте вариант поступления воды в канализацию
Соединительная арматура
Подключение унитаза к
канализации производится за счёт применения специальной
соединительной арматуры:
- сжатые пластиковые трубы (гофра);
- фановые патрубки;
- манжета.
Использование во время установки сантехники фановой трубы
позволяет визуально создать эффект одного целого конструкции сантехники и
соединительного элемента. Достигается это за счёт применения для изготовления
обеих деталей идентичного материала, к примеру, фарфор, фаянс, или керамика.
Важный нюанс заключается в том, что необходимо чётко выбирать длину
соединительной арматуры, потому что обрезать деталь не представляется
возможным.
Другое дело, если для соединения применяется манжета-эксцентрик.
Эта деталь производится из полимерного материала, и представляет собой
конструкцию, включающую два отвода со смещёнными осями. Арматура для соединения
продаётся абсолютно разной длины, что позволяет подобрать идеально
соответствующий вариант для соединения сантехники и трубы.
подключение унитаза
Подключение прибора к канализации
Для подключения сантехнического оборудования к канализации можно использовать различные соединительные элементы:
- Фановая труба. Фасонное изделие из полуфарфора, фаянса или фарфора. Достаточно сложно в установке, используется чаще всего профессиональными мастерами.
- Пластиковый патрубок. Используется при монтаже оборудования, расположенного достаточно близко к канализационной трубе.
- Эксцентрик. Пластиковая деталь, состоящая из двух патрубков со смещенными центрами. Особое строение эксцентрика позволяет соединить выход унитаза и канализационную трубу даже в том случае, когда оборудование несколько смещено. Деталь выпускается в разных размерах.
- Гофра. Гибкое пластиковое приспособление, позволяющее соединить любой по типу унитаз с канализационным раструбом. При этом расположение стояка или трубы, а также самого прибора может быть любым. Оптимально подходит для самостоятельного монтажа оборудования.
Рассмотрим разные способы подключения унитаза к канализации.
Способ #1: Фановая труба или пластиковый патрубок
Такое крепление предполагает, что фасонные элементы соединяют выпуск унитаза с канализационным раструбом
Обратите внимание, что самостоятельная работа с такими элементами может быть достаточно сложной, особенно если придвинуть унитаз к стояку на нужное расстояние в силу некоторых причин не получается
В этом случае придется использовать другие соединительные элементы или пригласить специалистов. Если же канализационное отверстие располагается удобно и унитаз к нему подходит, работу можно выполнить самостоятельно.
При помощи пластиковых патрубков можно выполнить любую сложную конфигурацию, необходимую для подключения унитаза. При монтаже такой системы не забывайте про специальные резиновые уплотнители
При монтаже вертикального или горизонтального соединения важно использовать специальные резиновые уплотнители: манжеты, вставки и т.п., которые должны идти в комплекте с соединительными элементами. Детали обеспечивают надежное и плотное соединение, однако, для страховки можно дополнительно использовать герметик
Подставляем сантехнический прибор к месту соединения и вставляем его выводящую часть в канализационный раструб, не забывая об уплотнителях и герметике.
После этого унитаз можно крепить к полу.
Если решено подключать унитаз к канализации при помощи фановой трубы, нужно помнить, что выпуск оборудования и раструб сточной трубы должны идеально подходить друг к другу. Сместить прибор не получится
Способ #2: Эксцентрик
При подключении к канализации при помощи эксцентрика герметик использовать не обязательно, поскольку форма детали обеспечивает необходимую герметичность. Выходную часть эксцентрического манжета вставляем в канализационный раструб
Важно, чтобы диаметр детали был подобран правильно
Эксцентрик позволяет при необходимости немного сместить унитаз относительно стояка, но это расстояние невелико.
Для надежности все же можно промазать место соединения силиконовым герметиком. Подставляем унитаз и надеваем на его вывод второй конец манжеты. Оборудование можно крепить к полу.
Способ #3: Гофра
Наиболее простой из всех способов, позволяющий при необходимости соединять стояк и унитаз любого типа. Протираем ветошью гофру. Волнистой полоской обильно наносим силиконовый герметик на ребра резинки, которая впоследствии будет скрыта в канализационной трубе.
Такую же операцию мы проводим с противоположного края гофры, обрабатывая участок, который будет надет на горловину унитаза.
Вставляем гофру в канализационный раструб и надеваем второй ее конец на выпуск оборудования. Сильно прижимаем пальцами пластик, контролируя надежность соединения.
Проще всего подключить унитаз к канализации при помощи гофры. Элемент можно растянуть и придать ему необходимую форму, таким образом без особых проблем подключается оборудование любого типа
Трубопроводная арматура: преимущества и недостатки
Прибор выбирают в зависимости от места расположения канализационного стояка и выхода отвода-трубы, рассчитывая при этом, как подключить унитаз с минимальными финансовыми и временными затратами. В противном случае придется переделывать канализацию, подгоняя ее под особенности выпускной системы унитаза.
Различные приспособления для подключения унитаза к системе канализации обеспечивают вариативность выполнения монтажных работ своими руками
Если соединение унитаза с канализацией проводить с помощью фановых труб, то можно добиться визуальной видимости единства устанавливаемого изделия с соединительными элементами, изготавливаемыми из того же материала (санфаянса, керамики, фарфора и др.).
Сложность монтажа заключается в необходимости точного совпадения деталей с местом расположения раструба канализационной трубы, так как возможности подгонки соединительного элемента путем его обрезки не существует.
Манжеты-эксцентрики, выпускаемые из полимеров, представляют собой конструкцию из двух отводов, оси которых сдвинуты относительно друг друга.
Манжеты продаются различной длины, поэтому можно без проблем подобрать подходящую деталь для подключения приобретенного унитаза к системе канализации, имеющей другие параметры отвода и раструба канализационной трубы.
Гофрированные трубы или гофры обладают пластичной формой, благодаря которой детали могут растягиваться либо сжиматься, а также изгибаться под любым углом.
Все эти качества облегчают монтажные работы, во время выполнения которых мастер лишь следит за уклоном гофры, обеспечивающим нормальную проходимость.
Чугунную или пластиковую канализационную трубу соединяют с унитазом при помощи резиновой манжеты, которая в процессе монтажа выворачивается, что обеспечивает стопроцентную герметичность подключения
Для усиления надежности соединения обязательно используют герметик. Получается довольно надежное соединение которое прослужит долгие годы.
Самостоятельное подключение унитаза проводится по схеме, при этом у мастера должны быть в наличии необходимые инструменты:
- гаечные ключи в наборе или хотя бы один разводной ключ;
- несколько отверток;
- пила по металлу, используемая при демонтаже старого унитаза;
- рулетка, молоток, нож;
- наждачная бумага;
- герметик, немного пакли, цемент;
- перфоратор с набором победитовых сверл;
- дюбеля.
Формы выпуска под слив
Косой слив — самый оптимальный вариант из всех существующих. Канализационные конструкции под такие модели можно встретить в любой городской многоэтажке, которая вводилась в эксплуатацию с 60-х по 90-е годы и далее. Устанавливать-переустанавливать такой унитаз самому — проще простого! Даже ошибку в процессе допустить не страшно, потому что она наверняка окажется легко поправимой.
Вертикальный слив. Эти конструкции установлены, как правило, в «сталинках» — домах, которые активно строились в России до середины ХХ века. Конструкционно такое канализационное обустройство довольно сложно, поскольку раструб установлен непосредственно под основанием чаши унитаза, а основная труба опускается в перекрытие, чтобы соединиться с соседским стояком. Выполнить вертикальный спуск самостоятельно — проблема, поэтому лучше пригласить специалиста.
Горизонтальный слив. Современный вариант, справиться с которым самостоятельно немного сложнее, чем с «косым сливом», но все же реально.
Самостоятельная установка или замена унитаза — это несколько рабочих этапов, которые нужно выполнять последовательно. И прежде всего, если речь идет все-таки о замене сантехники, нужно избавиться от старого оборудования.
Как подсоединить унитаз без гофры?
В таком случае для подсоединения унитаза используется патрубок (переходник или фановая труба).
Различают три вида подключения сантехнического прибора к переходнику:
1. С косым выпуском.
Такой вариант широко использовался в квартирах, построенных после 1960 года (в брежневках, хрущевках, поздних сталинках), в общежитиях и частных домах того времени. То есть, если Вы приобретаете жилье, возведенное в шестидесятых и позже на лет десять-пятнадцать, то унитаз там будет иметь косой выпуск.
2. С вертикальным выпуском.
Такой способ еще старше предыдущего. Вертикальные выпуски проектировались в сталинках тридцатых-шестидесятых годов.
Унитаз соединялся с канализационным стояком посредством косого отвода (трапа). Последний находился на нижнем этаже под потолком. Выпуск стояка расположен на приличном расстоянии от стены. Чтобы заменить унитаз, нужно искать такой санприбор, у которого выпуск будет смещен вперед, а не назад.
Унитазы с вертикальным выпуском отлично подойдут для частных домов. Подумайте сами: канализация будет находиться под полом (Вы же сами ее проектируете). Следовательно, места в туалете будет намного больше.
3. С горизонтальным выпуском.
Это самые «молодые» варианты. Когда железный занавес рухнул, на рынке появилась импортная сантехника с этими самыми горизонтальными выпусками. Причем первое время гофр не было. Поэтому подключить такой унитаз было проблематично. С течением времени проблема решилась, люди одумались.
Сегодня сантехнический прибор с горизонтальным выпуском приобретается лишь в двух случаях:
- в квартире сделана соответствующая канализационная разводка;
- планировка туалета, его площадь позволяют поставить унитаз на определенном расстоянии от канализационного стояка.
Понятно, что канализационная труба открыта. Поэтому ее прячут в стену, в подготовленную штробу либо за декоративной фальшпанелью.
Слишком надежно прятать стояк не рекомендуется. Лучше делать панель разборной. Пусть изредка, но коммуникации приходится чистить, ремонтировать и менять.
Таким образом, унитаз нужно покупать так, чтобы его выпуск соответствовал выпуску канализационной сети. Если не получается или не хочется, то придется использовать изогнутую трубу-переходник.
Подключение унитаза с вертикальным выпуском
1. Примеряем унитаз. Делаем разметку на полу.
2. Устанавливаем стандартный винтовой фланец с фиксатором.
3. В центре фланца есть круглое отверстие. В него должна входить канализационная труба.
4. Ставим унитаз так, чтобы манжета фланца вошла в раструб вертикального выпуска сантехнического прибора. Поворачиваем соединительную манжету до полной фиксации.
