Как разобрать вентилятор вытяжки в ванной: инструкция по разборке и чистке вытяжного вентилятора

Советы по монтажу и эксплуатации

Соблюдение правил установки и эксплуатации вытяжки на кухне позволит вам избежать многих неудобств, связанных с работой прибора.

  1. Необходимо обеспечить правильную установку агрегата, при которой исключаются некачественные соединения проводов и перегибы гофры. Это поможет предотвратить такие неприятности, как обрыв контактов или высокий уровень шума.
  2. При монтаже следует соблюдать нормативы расположения прибора над варочной поверхностью: 75–85 см от газовой, 65–75 см от электрической. При низкой навеске могут перегреваться и деформироваться конструктивные элементы, при слишком высокой снижается эффективность работы.
  3. Прежде чем подключаться к вентиляционной шахте, нужно убедиться в наличии хорошей тяги. Для этого достаточно поднести лист бумаги к вентиляционному отверстию – лист должен удерживаться создаваемой вентиляцией тягой. Если этого не происходит, нужно задуматься о прочистке вентиляционных каналов или организовать принудительную вентиляцию или осуществить вывод кухонной вытяжки на улицу вместо общедомового вентканала.
  4. Желательно предусмотреть дополнительную защиту от скачков напряжения, установив защитное реле, так как предохранитель внутри прибора не всегда справляется с повышенными нагрузками.
  5. Работу вытяжки нужно начинать с первой ступени. Включение сразу максимальной скорости увеличивает нагрузку на двигатель и сокращает его ресурс.
  6. Необходимо осуществлять своевременный и правильный уход за фильтрами, так как в засорённом состоянии они не пропускают воздух и эффективность прибора резко снижается. Сетчатый жироулавливатель снимают и тщательно промывают как минимум раз в месяц вручную с использованием моющих средств или в посудомоечной машине. Угольные фильтры, как правило, меняются каждые 3–6 месяцев. Топовые модели вытяжек комплектуются угольными фильтрами LongLife, которые служат 2–3 года.
  7. Нельзя запускать вентилятор над работающими конфорками без посуды на них. Горячий воздух может повредить панель управления и внутренние детали.
  8. Вытяжка должна включаться за несколько минут до начала процесса приготовления пищи и выключаться через 15 минут после окончания. Если аппарат работает только при готовке, он может не успеть очистить воздух от запахов и испарений.

Источники

  • https://kitchendecorium.ru/tehnika/hood-fan/remontiruem-kuxonnuyu-vytyazhku-samostoyatelno.html
  • https://kuhnya.guru/remont/remont-kuhonnoy-vyityazhki
  • https://samelectrik.ru/sovety-po-remontu-vytyazhki-na-kuxne-5-osnovnyx-neispravnostej.html
  • https://tehnopomosh.com/dlya-kuhni/vytyazhki/kak-otremontirovat-svoimi-rukami.html
  • https://ProFazu.ru/bytovaya-tehnika/repair/remont-vytyazhki.html
  • https://VentingInfo.ru/raspolozhenie/v-kuhne/remont-vytyazhki

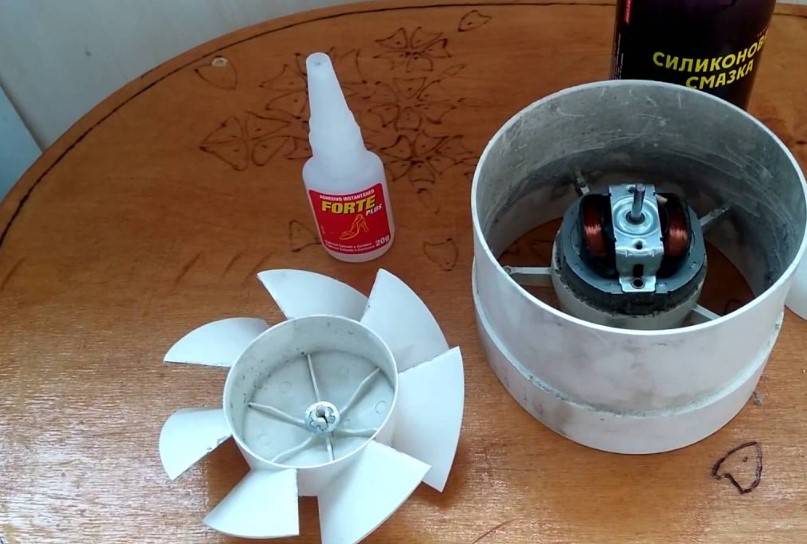

Смазка и чистка деталей

Одним из самых эффективных способов восстановления работоспособности вытяжного устройства является смазка. Для работы следует приготовить машинное масло и обычный шприц с иголкой. Порядок действий следующий:

  • Дать двигателю остыть, потом почистить и приступить к смазке.
  • Для работы требуется 2 капли масла – первой смазывается передний подшипник, второй – задний.
  • Вращать ротор электромотора, равномерно распределяя смазку по площади.

Смазка электродвигателя

Следующий этап – очистка всех деталей от остатков смазки, пыли и загрязнений. Для этого требуется промыть их под проточной водой (элементы из пластика желательно чистить с применением бытовой химии). Перед установкой на место все детали тщательно просушиваются.

Как Снять Крышку Вентилятора Вентс

Установка вентилятор в ванной, туалете

Установить вытяжной вентилятор в ванной комнате, туалете или кухне просто и легко Сделай сам, без помощи посторонних. Подскажите пожалуйста, как снять решетку с вентилятора Вентса для ее очистки? или не может быть удален (это займет весь процесс от 15 до 20 минут. Из этой аннотации вы узнаете, как выполнить установку позже. Перед началом установки вам необходимо подключить вентилятор с этой аннотацией и правильно выбрать его для кухня, ванная и туалет.

рекомендую перед установкой вентилятор Ознакомьтесь с кратким описанием комплекта, в котором должны быть подробно изложены процедуры и особенности установки вашей модели на русском языке. Если нет аннотации или описания, это может указывать на низкое или низкое качество продуктов, которые вы получаете.

Подготовительные работы для установки вентиляторов

  • Помнить, что вытяжной вентилятор будет работать нормально только в том случае, если самый свежий воздух через зазор между дверью и погромом или дверными прорезями (решеткой) течет свободно.
  • Установка вентилятора будет бесполезна, если вентиляционная шахта забита. Чтобы проверить его производительность, прочитайте здесь.
  • Установка должна продолжаться только после подключения вентилятор к проводке. Зачастую все это должно быть сделано с помощью отдельного электронного кабеля от ближайшей распределительной коробки. Как это сделать читайте на этой странице.
  • Иногда необходимо расширить вентиляционный канал, если вентилятор не входит в него без особых усилий. Установка вентиляционного отверстия в ванной комнате КАК скрыть вентиляцию под потолком? Если отверстие впереди даже большего диаметра, чем нужно, нужно подобрать и вставить в отверстие пластиковую трубу, соответствующую диаметру капюшона вентилятор. Подскажите пожалуйста, как снять крышку вентилятора в ванной комнате? Я не могу найти защелки или крепления, где я могу их спрятать. Затем заполните монтажные пустоты между трубой и стеной ванной или туалета. После того, как пена затвердеет, срезайте остатки ножом.
  • Обязательно снимите и проверьте, какой будет сетка вентилятор полностью покрыть место без отделки ванной или туалета. При необходимости замазать и тонизировать область вокруг решетки, чтобы она не покрывала.

Установка и монтаж вентиляторов на шурупах или дюбелях

  1. Взлетать топ гриль.
  2. Мы облагаем налогомвентилятор к стене и отметьте карандашом на ней расположение 4-х отверстий для крепления винтами.
  3. Просверленные отверстия точно пробейте отметки и вставьте пластиковые заглушки, которые часто входят в комплект.

Установка и прикрепление вентиляторов к клею в ванной, туалете

Вытяжной вентилятор можно легко прикрепить к специальному полимерному клею или жидким гвоздям, но я рекомендую использовать этот метод только в том случае, если невозможно прикрепить вентилятор к шурупам или дюбелям. Имейте в виду, что вы можете надежно держаться только на чистой, твердой и загрунтованной поверхности.

Процедура склеивания:

  1. Взлетатьпокрытие с вентилятор.
  2. соединение электрические провода и проверка на сервис.
  3. На стыкевентилятор нанесите клей, силикон, жидкие гвозди на стену.
  4. Мы нажимаем к стене ванной комнаты (туалета) и с усилием держите несколько минут.
  5. Выпуск Вентилятор и дать ему несколько часов, чтобы надежно цепляться за стену.
  6. устанавливать поверните верхнюю решетку.

рекомендуемые Периодически очищайте вентилятор от пыли и грязи, чтобы продлить срок его службы.

Источник

Средства для ухода

Многие хозяйки рекомендуют очищать вытяжку 1–2 раза в месяц, ведь тогда достаточно разобрать конструкцию и смыть жировые скопления моющим для посуды.

Однако если вы не обрабатывали ее более полугода, проведите капитальную чистку и вымойте от уплотнившегося засохшего налета.

p, blockquote 35,0,0,0,0 —>

Подготовьте следующие средства и приспособления:

  • моющее для посуды, например «Фейри» – оно хорошо растворяет жир и славиться экономностью;
  • профессиональные средства для очистки духовок, вытяжек, плит: Green&Clean, «Шуманит» или Topperr – сравнительно с моющим для посуды, они более эффективны, поскольку растворяют застарелые жировые отложения;
  • чистящее для труб «Крот» – внедряется вглубь загрязнения, разъедая его изнутри и делая податливым к выведению;
  • резиновые защитные перчатки;
  • губки, тряпки, щетки;
  • кальцинированную соду;
  • нашатырь;
  • лимонную кислоту;
  • силикатный клей;
  • хозяйственное мыло;
  • уксус;
  • перекись водорода.

p, blockquote 36,0,0,0,0 —>

Чтобы отмыть вытяжку, не обязательно использовать все средства. Отдайте предпочтение народным или специальным, но «Крот» купите в любом случае, ведь очистить воздуховод можно только ним.

p, blockquote 37,0,0,0,0 —>

Какие профессиональные очистители справятся с застарелыми скоплениями, смотрите в видео:

p, blockquote 38,0,0,0,0 —>

https://youtube.com/watch?v=WzffnAjsFHw

p, blockquote 39,0,0,0,1 —>

Регулярно отмывая вытяжку на кухне от грязи вы предупредите поломку устройства и избежите расстройства ЖКТ. Используйте специальные средства (или комплекс подручных) для быстрого очищения внутренних элементов, корпуса. Наносите сверху или кипятите в них жироулавливатели. Но помните, что быстро и качественно очистится только та часть детали, которая достаточно долго контактировала с очистителем.

Установка вентилятора в ванной комнате очень хорошая идея. Благодаря нему проветрить помещение можно за считанные минуты. Благодаря вентилятору, установленному в вытяжной канал усиливается тяга самой вытяжки, что бывает полезно при повышении влажности в ванной или после перекура.

Однако с течением времени, особенно если в ванной комнате или туалете курят, вытяжной вентилятор сильно загрязняется. Как следствие тяга ослабевает. Кроме того, с течением времени смазка в подшипниках двигателя заканчивается и вентилятор начинает плохо работать, и может вообще сгореть. Поэтому периодически ему следует делать профилактику.

Если ваш вентилятор начал скрипеть и менять частоту вращения из-за подклинивания не спешите его выбросить, ему еще можно продлить срок службы. Для начала снимаем вентилятор. Обычно он крепиться на четырех саморезах. К электропитанию он подключен с помощью обычной клеммы на два провода. Удобно подключить вентилятор к выключателю, что бы можно было включать и выключать по необходимости.

И так вентилятор сильно загрязнен, двигатель подклинивает и перегревается, поэтому его необходимо смазать и почистить.

Чем чаще и лучше работает вытяжка (захватывает запахи, продукты горения, испарения и жир), тем быстрее и сильнее пачкается ее фильтр. Со временем решетка настолько забивается, что ее продуваемость становится минимальной. Более того, большие отложения жира могут стать причиной возгорания.

Именно поэтому мыть вытяжку нужно по крайней мере 1 раз в 2-4 недели. Кстати, большинство современных моделей сигнализируют о необходимости уборки через специальные датчики на дисплее. Например, это может быть горящий значок решетки или буква «С» (в среднем выводится каждые 60 часов работы двигателя, но периодичность можно настроить и самостоятельно).

К счастью, чистить вытяжку не так уж и сложно, особенно если у вас есть посудомоечная машина.

В ней грязный фильтр можно отмыть за 1 цикл при максимальных настройках времени и температуре 60 градусов.

Если же посудомоечной машины у вас нет или если она не смогла отмыть фильтр от застарелого жира (такое случается часто), то вас выручат 7 простых, но супер-эффективных трюков из нашей статьи. Также мы расскажем о том, как правильно помыть от жира, пыли и копоти сам корпус кухонной вытяжки.

Перед тем как приступить к уборке, извлеките фильтр из-под купола. Сначала снимите/поднимите переднюю панель вытяжки, затем извлеките фильтр с направляющих, разблокировав защелку. Чтобы фильтр и панель не упали вниз, придерживайте их рукой.

Напольный вентилятор не крутится

Наиболее часто встречающейся проблемой, является засохшая смазка или ее недостаток. Вентилятор начинает подклинивать, терять обороты и как следствие, увеличивается нагрузка на двигатель. Ветродуй уже не работает в полную силу.

Движок намотанный тоненькой проволокой в 0,2мм начинает греться и постепенно выгорают обмотки.

Как выявляется подобный дефект? В этом случае вентилятор перестает вращаться. Он гудит, но крыльчатка не крутится.

А еще бывает, что он запускается только на 3-й скорости, а на первые две вовсе не реагирует. Ему просто не хватает мощи, чтобы провернуть вал.

Дабы его завести, приходится как на старых самолетах, в наглую раскручивать лопасти.

Кстати, такой же симптом может быть и при повреждении пускового конденсатора. Как же без приборов узнать, какая причина виновата в поломке?

Для этого нужно хотя бы добраться до вала двигателя, сняв защитный кожух и лопасти. Если вал от руки будет вращаться с большим трудом, то вините грязь и засохшую смазку.

А если он крутиться легко и у него есть инерция, то скорее всего накрылся кондер. Симптом – включили вентилятор в розетку, а он не крутится. При этом прокручиваете в наглую мотор и он запускается.

Если рукой при работе придержать лопасти вентилятора, он опять может остановиться. Проверяется конденсатор мультиметром, если у него есть соответствующая шкала замера емкости.

Для замены подбирайте новый кондер по таким же параметрам, какие указаны на корпусе старого.

Кстати, еще не до конца высохший конденсатор, также влияет на обороты. Если вы заметили, что они у вас упали и вентилятор стал крутиться медленнее, это звоночек для его проверки.

Проблема тугого вращения решается новой смазкой подшипников. Здесь используются, так называемые подшипники скольжения. Кто-то называет их втулками.

Применять шарики в таких конструкциях дороговато, да и гремят со временем они будь здоров. Для ремонта вовсе не обязательно разбирать весь двигатель целиком. Достаточно открутить несколько винтиков и брызнуть в нужные места универсальным аэрозолем WD40.

Способы монтажа вытяжки для ванной комнаты

Весь процесс установки вытяжных вентиляторов настолько прост, что не подлежит обсуждению, но при этом существует два способа, которые популярны среди владельцев квартир. При этом один вариант рекомендуется производителями вытяжных вентиляторов, а другой способ можно отнести к народному, хотя он при этом не менее надёжный.

  1. Если демонтировать с вентилятора верхнюю крышку и пыльник, то там можно обнаружить четыре отверстия, размещённые по углам корпуса, которые и предназначены для крепления вытяжного устройства. К неудобству такого крепления можно отнести необходимость высверливать в стене из кирпича, а иногда и бетона отверстия под саморезы, а это возможно только при наличии хорошего перфоратора.
  2. Более простым, но при этом не менее надёжным считается народный метод крепления вытяжки в ванной комнате. Суть способа заключается в том, что вытяжка крепится не саморезами, а клеевым составом или силиконом. Придумать более простой и быстрый способ монтажа вентилятора просто невозможно. В углах корпуса, где предусмотрены крепёжные отверстия, ставятся крупные капли силиконового клея, после чего прибор вставляется в вентиляционный канал и прижимается, пока силикон не схватится. При этом чтобы снять вентилятор в случае ремонта или замены нужно просто срезать клей при помощи ножа.

Естественно, после крепления вытяжки в ванной её нужно подключить к электрической сети, что не должно вызывать особых затруднений. В воздуховод просовываются провода из распределительной коробки. На фазе провод разрезается и в разрыв монтируется выключатель. Если речь идёт об автоматическом устройстве, то здесь все ещё проще, так как отпадает надобность в выключателе.

Строение и принцип работы вытяжки

Чтобы грамотно разобрать и помыть вытяжку в ванной, стоит ознакомиться как она устроена и работает. Наиболее распространенными моделями для установки в ванной являются осевые (аксиальные) вентиляторы, которые монтируются на стене в месте, где проходит вентиляционный канал.

Вытяжка аксиального типа имеет крайне простое устройство. Прибор осуществляет захват воздуха за счет вращения оси, на которой зафиксирована аэродинамическая крыльчатка с лопастями. За ней расположен компактный двигатель, благодаря которому ось осуществляет движение.

Лопасти крыльчатки обладают определенным наклоном. Он обуславливает прохождение воздуха сквозь систему вентилятора, частично препятствует обратному захвату отработанного потока и способствует образованию давления, которое увлекает воздух в вентканал.

Но даже такое простое устройство способно эффективно очищать воздух от пара и нежелательных примесей

Важно лишь следить за чистотой прибора и наличием необходимой тяги. Наиболее чувствительными к загрязнению являются именно лопасти вентилятора, так как на них оседает большая часть пыли и частичек дыма, если в помещении курят. Наиболее чувствительными к загрязнению являются именно лопасти вентилятора, так как на них оседает большая часть пыли и частичек дыма, если в помещении курят

Наиболее чувствительными к загрязнению являются именно лопасти вентилятора, так как на них оседает большая часть пыли и частичек дыма, если в помещении курят.

В тщательном очищении нуждается и место крепления крыльчатки к оси. Помимо удаления сора этот участок необходимо периодически смазывать. Пару капель специального масла понадобятся передним и задним подшипникам, которые находятся у мотора.

О том, что вытяжку пора демонтировать и промыть, можно понять при визуальном осмотре, посветив фонариком за внешнюю решетку.

О необходимости очищения могут свидетельствовать и такие сигналы:

  • повышение уровня шума, генерируемого вентилятором во время работы;
  • снижение тяги из-за падения производительности вытяжки.

Все эти факты говорят о том, что скорость вращения аэродинамической крыльчатки упала, поэтому вытяжка нуждается в разборке, плановом очищении и диагностике вероятных неисправностей.

Самостоятельная прочистка вентиляции


Прочистка вентиляционных каналов своими руками сводится к двум простым процедурам.

Механическое удаление мусора – снимают решетку с вентиляционного отверстия и очищают ее от грязи, пыли и жировой пленки. Годится любое моющее средство. Участок вокруг отверстия обрабатывают скребком – пластиковым или железным, и промывают водой с моющим средством. Затем в канал опускают шланг от пылесоса и собирают накопленный мусор. Стену протирают губкой и ставят решетку на место.

Воздуходувы в комнатах, если они есть, чистят более основательно. Здесь используют не только пылесос, но и моющее средство с густой консистенцией. Неплохо обработать доступные участки дезинфицирующим составом.

Напольный вентилятор

Хотя эти вентиляторы уже давно уступили свое место кондиционерам, во многих домах, квартирах или офисах они все еще активно используются, особенно в жаркие летние дни. Разборки такой агрегат требует, поскольку со временем рабочие механизмы засоряются и коррозируют. В результате рабочий маятниковый механизм разгоняется медленнее, лопасти не получают необходимой скорости верчения, и вентилятор теряет свою производительность.

Профилактическую чистку и смазку деталей вентилятора рекомендуется проводить ежегодно перед началом сезона, поскольку за время хранения он засоряется. Для разборки понадобится отвертка.

Алгоритм разбора напольного вентилятора:

  • Снять защитную решетку. Она крепится тремя специальными рычажками, которые легко открываются рукой.
  • Отсоединить лопасти. Они прикреплены гайкой на оси верчения. Гайка сделана так чтоб ее можно было открутить рукой. Особенность ее в том, что, когда обычные гайки откручиваются против часовой стрелки, гайка крепления лопастей откручивается по часовой, а закручивается – против.
  • 3. Снять подшипник и внутреннюю решетку. Она также прикреплена гайкой, но эту гайку нужно откручивать как обычно, против часовой стрелки.
  • 4. Открепить кнопку режима работы машины. Она легко снимается рукой.

Снятие лопастей, защитных решеток и кожуха

Отсоединить кожух. Основные рабочие механизмы вентилятора защищены кожухом

Он прикреплен к корпусу двумя шурупами с лицевой стороны вентилятора и одним шурупом – с тыльной Важно проявить осторожность при снятии кожуха после откручивания шурупов. Сразу за ним находятся все рабочие механизмы, соединенные кабелями, поэтому можно допустить неосторожность и повредить двигатель или кабели, снимая кожух. Снять маятниковый механизм Он находится с тыльной стороны вентилятора, и крепится все теми же болтами

Снять маятниковый механизм Он находится с тыльной стороны вентилятора, и крепится все теми же болтами

Отсоединять аккуратно, следя за кабелями. Проверить верчение главной рабочей оси. Если ось крутится свободно, значит она не заржавела, если же крутится тяжело и со скрипом – необходима смазка. Достать двигатель. Он находится в металлической т.н. «коробке». Эта коробка соединена болтами с тыльной стороны вентилятора

После раскрытия коробки необходимо действовать особенно осторожно, поскольку внутри находится 4 мелких кабеля, которые ни при каких обстоятельствах нельзя повредить

После снятия двигателя открывается полный доступ к главной рабочей оси машины. Ее необходимо проверить на наличие ржавчины и различного рода деформаций. Если была обнаружена коррозия, нужно очистить ось от нее, при этом не повредив резьбу. Если же причиной стали деформации оси, ее нужно заменить.

Смазка рабочей оси вентилятора

Основные проблемы

Чтобы выявить первопричину неисправности, необходимо узнать, из каких частей состоит вентилятор. Вне зависимости от типа (напольный или настольный) прибор обладает совершенно одинаковым устройством. Разница заключается лишь в длине стойки.

Проблемы в работе вентилятора бывают разные, и у каждой из них есть свои причины и признаки.

Вентилятор не включается

Прибор может не включаться, но в этом случае важно обратить внимание, загорается лампочка или нет при попытке запуска аппарата. Если индикатор светится, а устройство не включается, значит, сломался блок с кнопками, который располагается на стойке вентилятора

Если лампочка на корпусе не включается, и прибор не издает звуков, возможно, в розетке отсутствует напряжение, или причина кроется в поломке шнура, вилки. При невозможности запуска бытового прибора и исключении вышеописанных причин, проблему стоит искать в электродвигателе.

Плохо вращаются лопасти

Лопасти могут медленно вращаться по нескольким причинам. Основная из них – нехватка смазочного материала в подшипниках скольжения. Иногда лопасти деформируются под высокими температурами от двигателя (когда прибор работает слишком долго, происходит перегревание). В этом случае лопасти цепляются за защитную сетку, поэтому обнаружить такую проблему просто и быстро.

Вентилятор не поворачивается в стороны

Проблема в кривошипе.

Скорее всего, его крепежные винты ослабли, и надо всего лишь затянуть их. Если агрегат поворачивается, но «со скрипом», то есть, туго и с паузами, разберите корпус вентилятора ипроверьте состояние и сцепление шестерен в редукторе . Убедитесь, что переключатель свободно перемещается вверх-вниз. Нужно будет вынуть вал и главную шестерню для того, чтобы смазать их. Собрать все смазанное обратно. При износе шестерен соберите вентилятор без редуктора – он будет работать в статичном положении. Но будет ведь.

Кулер гудит и не вращается

Многие люди ошибочно называют кулером вентилятор, но в действительности это охлаждающий прибор, который может и не иметь лопастей. Главное предназначение кулера – выведение нагретого воздуха из вентилятора. Иногда он гудит, но не вращается. Тут причин несколько:

  • недостаток смазочного масла в подшипниках;
  • поломка конденсатора;
  • неисправность двигателя.

Вентилятор шумит и скрипит

Дело в деформации пропеллера или в ослаблении крепежа подшипника скольжения.

Вспоминайте, может, вы вытаскивали его на солнце и забыли там или вообще роняли много и сильно. Отключите прибор от сети и начинайте его разбирать. Осмотрите защитную решетку на предмет деформации – возможно, лопасти при вращении касаются ее вдавленных частей. Выпрямить все изгибы можно руками. Снимите пропеллер, осмотрите и его лопасти – тема та же. В отличие от решетки выпрямить полиуретан руками не выйдет. Придется менять пропеллер. Если же там все ровно, проверьте крепеж подшипника – закрутите все болты.

Несмотря на некоторые внешние отличия различных моделей вентиляторов, принципы их устройства и ремонта одинаковы. Не грустите, если ваш вентилятор сломался, не спешите нести его на свалку и искать на чердаке бабушкино опахало – все не так сложно и чаще всего исправимо.

Другие неисправности

Что еще может произойти с напольным и настольным вентилятором:

  1. Поломка конденсатора. В бытовых вентиляторах обычно используется сухой тип, изготовленный из пластмассы, которая легко деформируется из-за перегрева.
  2. Неисправность электрического двигателя. Основной признак – прибор не запускается или выдает неестественные звуки.
  3. Неполадки в блоке управления. Чаще всего причина кроется в червячной передаче и диффузоре.
  4. Если есть переключатель скорости, то вентилятор может не работать по причине его неисправности. Причина – обрыв обмоток.
  5. Редко выход из строя вентилятора заключается в роторе. Такое бывает на фоне перегрева мотора.

Вне зависимости от причины неисправности напольного и настольного вентилятора, проведите самостоятельную диагностику, которая позволит выявить участок и причину слома.

Как устроена вытяжка

Прежде чем начать ремонт вытяжки своими руками, стоит разобраться в ее устройстве. Такая техника может быть вытяжного (отводящего) или рециркуляционного типа (воздух очищается и выпускается обратно), но у обоих видов главным рабочим элементом всегда является асинхронный двигатель (8).

Кроме того, в такой технике обязательно будет вентилятор (2), который может оказаться осевым или тангенциальным. Осевой представляет собой лопасти, «затягивающие» внутрь воздух. Воздушный поток будет проходить по оси вращения двигателя. Вентиляторы тангенциального типа представляют собой равномерно расположенные по кругу лопасти-лопатки. Такой вентилятор предпочтительнее – его принцип работы обеспечивает увеличенный КПД.

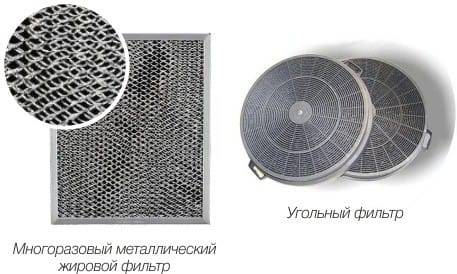

В вытяжке обязательно будут и фильтры. Например, бюджетный угольный фильтр (9) надевается на круглое входное окно мотора, а более дорогостоящей фильтровальной конструкцией с угольными гранулами будет та, которая имеет прямоугольную форму и установлена сразу за жировым. Жировой фильтр, в свою очередь, находится сразу за рабочей поверхностью (12). Существуют также тканевые фильтры и изделия из бумаги с пропиткой (одноразовые), однако сейчас наибольшее распространение получили сетчатые многоразовые металлические жироулавливатели.

Что же касается панели управления, то она бывает сенсорная или механического типа, но всегда будет представлять собой общий блок, как показано на фото ниже.

Если в приборе предусмотрено изменение скоростей, то в обязательном порядке присутствует схема, формирующая управляющее напряжение. Конструкция также дополняется освещением. Это могут быть лампы накаливания, галогенные или светодиодные лампы.

Отремонтировать вытяжку своими руками несложно, если действовать по определенному алгоритму. Понятно, что вначале нужно определиться с проблемой.

В случае, когда сломалась вытяжка и не включается, обязательно нужно проверить работоспособность встроенного освещения. Таким образом отслеживается целостность цепи питания, правильность подключения к розетке. Если лампочки работают, то проблема заключается в двигателе или системе управления, в этом случае вам нужно купить новые запчасти, которые подходят к модели вашей вытяжки и одобрены производителем.

Подписка на рассылку

Вытяжной вентилятор – устройство, которое все чаще можно увидеть в домах наших сограждан. Причин для этого несколько. Во-первых, за последнее время благодаря значительному удешевлению стоимости производства подобных приборов, позволить себе такую покупку может практически каждый. Во-вторых, данный электроприбор, безусловно, является очень полезным приобретением для квартиры и частного дома.

Электрическая схема бытового вентилятора и ее особенности

Основная задача вытяжного вентилятора– обеспечивать принудительную искусственную циркуляцию воздуха в тех помещениях, где естественная циркуляция затруднена или недостаточно. Ярким примером подобного помещения может служить ванная комната. В многоквартирных домах, как правило, это помещение находится вдалеке от внешних несущих стен, а, следовательно, циркуляция воздуха в них затруднена. Если добавить к этому повышенную влажность и возникающую из-за нее плесень, то сразу становиться понятно, что вытяжной вентилятор в ванную комнату – это не просто дань моде, а реальная необходимость.

Для того чтобы подключить вентилятор, необходимо знать несколько небольших нюансов. Нужно понимать, что электрическая схема подключения вентилятора во многом определяется местом его установки и наличием у него особенностей в конструкции.

Основные схемы подключения:

1. Подключение со встроенным выключателем. Самая простая схема. К прибору подводится питание в 220 В. Включение, и выключение вентилятора происходит за счет встроенного в прибор выключателя.

2. Подключение через выключатель. Применив данную схему, включение и выключение вентилятора производится при помощи специального выключателя. Как правило, он располагается перед входом в комнату. Для такого подключения необходимо проложить 2 кабеля – один от распределительной коробки до выключателя, второй – до непосредственно самого прибора.

3. Подключение вентилятора с таймером. Особенность данных устройств в том, что выключаются они не сразу, а по истечении определенного времени. Это осуществляется за счет специального реле времени, которое производит автоматическое отключение прибора через заранее установленный промежуток времени (обычно от одной минуты до получаса). При таком подключении к выключателю идет один провод, а к прибору – два.

4. Подключение вентилятора с датчиком влажности. Электрическая схема управления вентилятором может предусматривать наличие датчика влажности, который измеряет показания в реальном времени и, сообразуясь с заданной программой, осуществляет контроль за работой прибора – производит его включение при повышении влажности и отключает его в тот момент, когда она достигает оптимальных значений. Схема подключения прибора аналогична той, что необходима для подключения вентилятора с таймером.

Большинство вентиляторов состоит из схем коммутации, запуска, обмоток электромотора. Элементов перечня касается ремонт. Часто в бытовых моделях используется тривиальная катушка, намотанная медной жилой с лаковой изоляцией. Рассмотрим сегодня, как делать ремонт вентиляторов своими руками, индуктивность сгорела, проволока порвалась по причине неосмотрительности оператора. Для восстановления катушки используется старое доброе приспособление, несмотря на простоту, не достанешь в магазине. С помощью механизма мотают индуктивности, используя электрический привод, работая ручками.

Как работает вентилятор в ванной

Вентилятор служит для принудительной вентиляции помещения, обеспечивая дополнительный приток свежего воздуха. Во включенном состоянии он выгоняет воздух из комнаты в вытяжную трубу, создавая разрежение. Природа любит равновесие и свежий воздух втягивается в помещение через любые доступные места, обычно через дверной проем. Даже если дверь закрыта, щели всегда есть, для воздуха это не преграда.

Дело в том, что проветривание санузла постоянно происходит и без вентилятора. Система вентиляции спроектирована таким образом, что из-за перепада давления вытяжной трубе и помещении воздух постоянно обновляется, причем довольно интенсивно. Вы сами можете убедиться в этом поднеся руку к вытяжному отверстию. Можно проверить эффективность вентиляции с помощью листа бумаги или сигаретного дыма. Хорошая работа пассивной вентиляции напрямую зависит от ширины канала. Если воздуховод забит мусором или перекрыт решеткой с мелкой сеткой, которая со временем зарастает пылью, то эффективность вентиляции уменьшается. Так вот, вентилятор в выключенном состоянии тоже является таким препятствием, уменьшая действие пассивной вентиляции. Часто можно наблюдать такую картину — вентилятор выключен, а его лопасти вращаются под действием пассивной вентиляции. Со временем от такой постоянной работы подшипники изнашиваются, и прибор выходит из строя. Некоторые модели вентиляторов вдобавок оборудованы обратным клапаном.

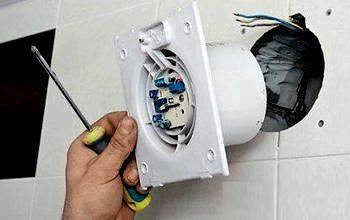

ПОДКЛЮЧЕНИЕ ВЫТЯЖНОГО ВЕНТИЛЯТОРА

Приступаем к подключению питающих проводов к вентилятору. Это делается до момента окончательной фиксации прибора намеренно, чтоб проверить работоспособность как самого устройства, так и схемы подключения.

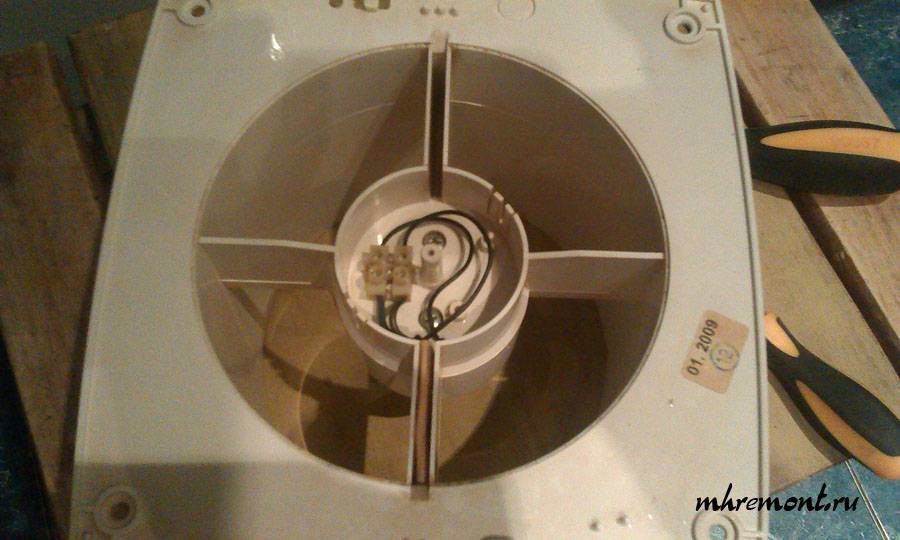

Подключение проводов выполняется в клеммы вентилятора, скрытые защитной крышкой, в правой части прибора.

Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7мм.

Для подключения достаточно ФАЗНОГО (белый) и НУЛЕВОГО (бело-синего) провода. Заземление к данной модели не подключается, так как корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.

Клеммы у вентилятора соответственно всего две, они маркированы как L и N.

Порядок подключения проводов к вытяжному вентилятору следующий:

Белый фазный провод – в клемму с маркировкой L

Сине-белый нулевой провод – в клемму с маркировкой N

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Помещаем провода в клеммы и затягиваем крепежные болты.

Т еперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора . Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».

Если все сделано правильно, загорится индикатор в левом верхнем углу и лопасти вентилятора начнут вращаться. После проверки обязательно выключаем вытяжной вентилятор и приступаем к его креплению.

Как выбрать смазку для кулера?

Для кулеров необходимо использовать инертную кремний-органику, то есть силиконовую смазку или смесь силикон + тефлон.

Самый оптимальный вариант – использовать силиконовую смазку от производителя. Она служит около 4-5 лет, а потом высыхает.

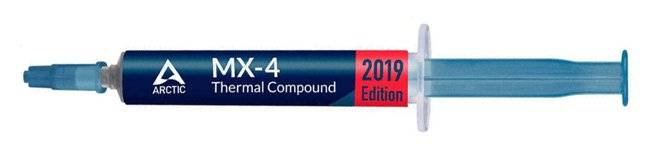

Фирменная смазка MX-4 в шприце

Если такой смазки в наличии нет, подойдёт Литол-24. Это тугоплавкая смазка, которая не боится нагрева.

Третий вариант – солидол. Принцип действий, тот же.

Синтетическое или полусинтетическое машинное масло при любой температуре создаёт поверхностную плёнку. В результате и шума меньше и износа почти нет. Обычно у автомобилистов в гараже есть остатки в канистрах. Но использовать её лучше всего вместе с Литолом-24.

WD-40, хорошо подойдёт для смазывания неразборных кулеров. Трубочку, присоединённую к баллончику удобно вводить в зазор между корпусом и крыльчаткой. Придерживайтесь следующих правил:

  1. Вводите трубочку как можно глубже, чтобы смазка (хотя бы частично) проникла в подшипники, а не распылилась бы вся в зазоре.
  2. При вводе через зазор между крыльчаткой и корпусом не прикладывайте больших усилий, чтобы не повредить детали.
  3. Если после указанной процедуры проблемы останутся (шум, «клин»), повторите процесс.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
