Как разобрать, смазать, заменить или провести ремонт редуктора триммера своими руками

Смазать бензокосу, мотокосу: штангу, приводной вал и другие запчасти

Приводной вал, что находится внутри штанги, передает вращательные движения от двигателя к редуктору триммера, а тот, в свою очередь, ножу или леске (в зависимости от типа режущей снасти вашего агрегата). Все эти элементы, включая вал, также требуют смазывающего вещества, что поможет предотвратить преждевременный износ, поломку, возникновение трения, скрежета, перегрева или поломки. Смазать бензокосу обязательно нужно перед её консервацией на зиму, а также по мере необходимости, когда детали подадут такой «запрос». Несколько нюансов в осуществлении процедуры:

штангу смазывать не нужно, так как смазывается сам вал, который вращается внутри детали и часть средства остается на её внутренних стенках;
каждая коса нуждается в смазке, без исключения, а о количестве средства вам расскажет инструкция к инструменту;
не стоит забывать, что у триммера есть еще и верхний редуктор, смазывать который также необходимо;
вал смазывается посредством заполнения небольших каналов на его окончании, ведь именно они контактируют с шестеренками, находящимися внутри редуктора;
чем смазать мотокосу – выбирайте специальное средство в профильном магазине «KosiKosa», и тогда ваш инструмент всегда будет функционален и избавлен перегрева.

Смазка для редуктора фигурирует в каталоге сервиса, как отдельное средство. Заказывайте его по низкой стоимости, обеспечьте своему редуктору долговечную работу!

Смазка для бензинового триммера

Правильно подобранный уход за мотокосой дает гарантию долговечности и качественной работе оборудования. Производители стараются учитывать все нюансы и прописывают, какие материалы применять для обслуживания. Обычно конкретный вид смазки не указывается, просто даны общеизвестные стандарты, которым смазочные материалы должны соответствовать.

Смазка должна быть подобрана таким образом, чтобы учитывать температурный режим, скорость вращения, динамику нагрузки и вибрации. Главное требование заключается в том, чтобы данная смесь оставалась в зоне максимального трения.

Исходя из вышеперечисленной информации, необходимо отметить, что производители бензокос разрабатывают универсальные дополнительные средства для своей техники. Обслуживать ее можно общепромышленными составами. Главное условие – это соответствие условиям эксплуатации, а именно, наличие в составе вещества против ржавчины и извести, а также наполнителя, который состоит из твердого смазочного материала. Смазка заливается в редуктор в специальное отверстие, узел при этом не демонтируется.

Замена производится достаточно быстро.

Сначала выключаем прибор из сети. С устройств на бензине необходимо слить бензин.
Если смазка меняется полностью, то обязательно промываем редуктор. Для этого заливаем сначала очиститель, затем хорошо ополаскиваем редуктор, потом сливаем

Важно очистить корпус полностью.
Специальным инструментом, который входит в комплект с триммером, надо вывернуть пробку редуктора.
Наносим новую смазку: в отверстие вставляем шприц с тюбиком и выдавливаем смазку (2-5 мл).
Вручную проворачиваем вал, включаем косу на малые обороты без нагрузки. Это нужно для того, чтобы смазка качественно распределилась по местам, подверженным максимальному трению.

Иногда, в разгар интенсивных работ по скашиванию травостоя, ваш триммер начинает издавать неприятные, скрежещущие звуки. Это жалуется на отсутствие смазки редуктор – наиболее интенсивно нагруженный узел устройства. А вскоре за этими «предупреждениями» может последовать и заклинивание привода…

Как разобрать триммер для носа. Триммер: назначение, устройство и принцип работы

Триммер для носа — это прибор личной гигиены. Он представляет собой небольшого размера устройство, предназначенное для состригания волос в носу и ушах, а также для подравнивания бровей. Удобство пользования такой машинкой позволяет легко подравнивать не только брови, но и виски, и выстригать контур причёски на шее и за ушами.

Триммером для носа можно состригать волосы не только в носовой полости, но и в ушах, а также подравнивать брови и причёску на висках и шее

Внешне триммер напоминает собой обычную машинку для стрижки волос, которую применяют в парикмахерских или салонах красоты. Но он имеет меньшие размеры и более округлую форму с вытянутым узким носиком, в котором и размещаются лезвия. Носик может располагаться по оси устройства или под уклоном.

Носик триммера может располагаться по оси инструмента или под уклоном

Как устроен и работает

Машинка для состригания волос в носу имеет очень простую конструкцию, состоящую из следующих деталей и узлов:

корпуса с батарейным отсеком или разъёмом шнура питания, а также защитным колпачком;

Триммер

для носа и ушей состоит из корпуса, в котором располагается батарейный отсек, кнопка включения и двигатель

расположенного внутри корпуса электродвигателя;

Микроэлектродвигатель размещается в носовой части триммера, и на его вал устанавливаются насадки с лезвиями

рабочей головки с ножами, насаживаемой непосредственно на вал электрического моторчика, она может быть стационарной, или съёмной, если устройство многофункциональное, и предполагает использование насадок другой формы;

Лезвия в рабочей головке расположены таким образом, что они не могут поранить носовую полость или ушную раковину

съёмных насадок в виде гребня для стационарной головки, или оснащённых ножами;

С помощью устанавливаемой на носик триммера специальной насадки-гребень можно подстричь брови до желаемой их длины. Каждая насадка рассчитана на определённую длину волос

микросхемы, которая имеется в моделях с аккумуляторными батареями, индикатором уровня заряда, или питающихся непосредственно от бытовой электрической сети;
кнопки включения;
светодиодной подсветки (она имеется не во всех моделях).

Коротко о ремонте двигателя

Проблемы в двигателе начинаются спустя несколько лет правильной эксплуатации от износа комплектующих или внезапно при неправильном пользовании триммером. К сожалению, о неправильной эксплуатации жалеют, когда выполняют ремонт триммеров бензиновых своими руками после поломки двигателя. А это происходит в тех случаях, когда не соблюдается дозировка масла в топливе или устройство работает до ужасного перегрева. При перегреве возможно заклинивание коленвала, разрушение поршневых колец или полное прогорание поршневой. Для того чтобы выполнить ревизию поршневой, достаточно снять головку цилиндра, из-под которой покажется поршень, наглядно отражающий состояние своей рабочей поверхности. Сами кольца из цилиндра не выглядывают, поэтому не имеет значения. менять кольца или поршень, в обоих случаях придётся снимать цилиндр. Выполняя ремонт триммеров бензиновых своими руками, стоит помнить о хрупкостикоторые могут легко сломаться при отсутствии опыта. Сам поршень установить на коленчатый вал не слишком сложно. Главное при ремонте двигателя. собрать всё так же, как было до разборки, и тогда всё снова будет работать.

Устройство бензокосы и распространенные неисправности

Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

Устройство бензокосы и распространенные неисправности

верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

Точно зная внутреннее устройство и принцип работы триммера можно самостоятельно осуществить ремонтные мероприятия для конструкции или замену отдельных, пришедших в негодность узлов, используя инструкцию по ремонту.

Самыми распространенными и часто встречающимися, подлежащими самостоятельному исправлению поломками агрегата можно назвать следующие проблемы:

неисправность двигателя, за счет которых бензокоса не заводится и не работает;
усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
медленное и слабое функционирование режущей лески при недостаточных оборотах;
засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
быстрое и частое засорение карбюратора за счет применения некачественного топлива;
засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.

Все эти проблемы могут привести к тому, что прибор потеряет свою трудоспособность, прежде чем заказывать необходимые запчасти для безнокосы следует провести визуальный осмотр и диагностику прибора.

Особенного внимания требуют отдельные запчасти и агрегаты приспособления, для их проверки не придется обращаться к профессиональному мастеру, комплекс диагностических мероприятий поможет своими руками выявить следствие возникновения потери работоспособности.

Как смазать редуктор мотокосы. Смазка для редуктора.

Покупка любой техники в своем роде лотерея, но многое также зависит и от садовода. В заботливых руках и китайские образцы служат долго и не подводят своих хозяев в неподходящий момент. А если забывать вовремя смазать редуктор мотокосы, не чистить фильтры, использовать дешевый некачественный бензин, тогда и садовая техника от самых именитых брендов станет головной болью.

Смазка редуктора мотокосы один из важнейших элементов технического обслуживания бензинового триммера, который должен проводить непосредственно пользователь.

Как правильно смазывать редуктор триммера?

Вверху корпуса, где расположен блок шестерней, находится технологическое отверстие, которое во время работы триммера прикрывается винтом. Данный винт выкручивается, и из носика тюбика в отверстие вводится 1,5-2 миллилитра смазки. Если купленный состав имеет другую расфасовку, то для ввода смеси в отверстие сгодится обычный шприц. После винт размещается на своем законном месте.

Данную операцию, вне зависимости от рекомендаций пользователя, стоит повторять спустя каждые 10-15 часов работы триммера. В других случаях замена и обновление смазки редуктора производится при консервировании устройства перед зимою, ремонте узла, промывке и очистке шестерней на начало лета и т.п.

Будучи в разобранном состоянии, перед нанесением новой смазки, стоит первоначально полностью удалить остатки старой смеси, даже если они не загрязнены и не окислены.

После нанесения новой смазки следует пару раз провернуть вал вручную, чтобы убедиться, что состав одинаково распределился по всем поверхностям редуктора.

В процессе нанесения смазки важно уделять особое внимание следующим компонентам триммера:

Подшипникам, имеющим изношенное уплотнение, сквозь которое остатки смазки во время работы агрегата могли бы выходить наружу. При недостатке смазки в таком случае устройство начинает заметно вибрировать. Подобное часто происходит с китайскими моделями, при выборе которых стоит заранее задумываться о замене подшипникового узла наиболее качественным аналогом, к примеру, шведским SKF.
Собачке стартерной катушки, так как она часто касается пазов на маховике при включении привода. Помимо механического износа, в данном случае происходит еще и механохимическая коррозия между соединениями собачки и маховика, так как данные составляющие выполняются из разных материалов – собачка из стали, маховик – из алюминия.
Маховику, на поверхности которого обычно скапливаются остатки травы, а как известно, загустевший травяной сок оказывает излишнее сопротивление.

Смазка для редуктора триммера подбирается исходя из многих параметров, описанных выше. Тщательно учитывайте все их, и тогда устройство прослужит вам исправно на протяжении долгого времени, всегда радуя подстриженным газоном и хорошо убранной территорией.

Безразборный способ Смазка Валов(штанг) Бензокосы Триммера(электро)

Обеспечить нужный уход за оборудованием позволяют смазки для редукторов триммеров, виды которых зависят от их смеси:

Ну а для сверх ухоженных — тележка на колесиках должна быть. Чтобы уровень точно держался скашивания.

3 Мая 2015 12:55 Anfisa сказал(а): Отзыв о газонокосилке Makita ELM3311: http://помещик.com/gazonokosilka.htm Cообщение полностью Хе-хе, коллеги!Постепенно на западное отношение к земле выходите. Когда нет времени на огород, то трава — это самый простой выход!Выровнять лужайку: 1:1 смешивать песок с землёй и примерно на высоту 1 см засыпать в ямки и неровности. После дождика или когда увидите что ушло вниз — повтор.

gt Для освоения заросшего участка газонокосилка не подходит.

Самый быстрый способ освоить под лужайку землю — сначала пройти культиватором: http://rozetka.com.ua/tillers/c155824/ Не знаю как у вас, а здесь можно на день в аренду брать за 30-50.Аккуратно выбрать корни, камни и всё лишнее из земли.Разрыхлить почву.Посеять семена из расчёта кг на 4 кв.м и полить. 1 пользователь выразил(и) благодарность Montreal за это сообщение

Важно Уже 3-й раз сталкиваюсь с тем, что китайские триммеры продаются с сухими редукторами (без смазки или почти без смазки). Если их вовремя не смазать они прослужат недолго

Мастер-класс: как смазать редуктор триммера

Как смазывать редуктор триммера

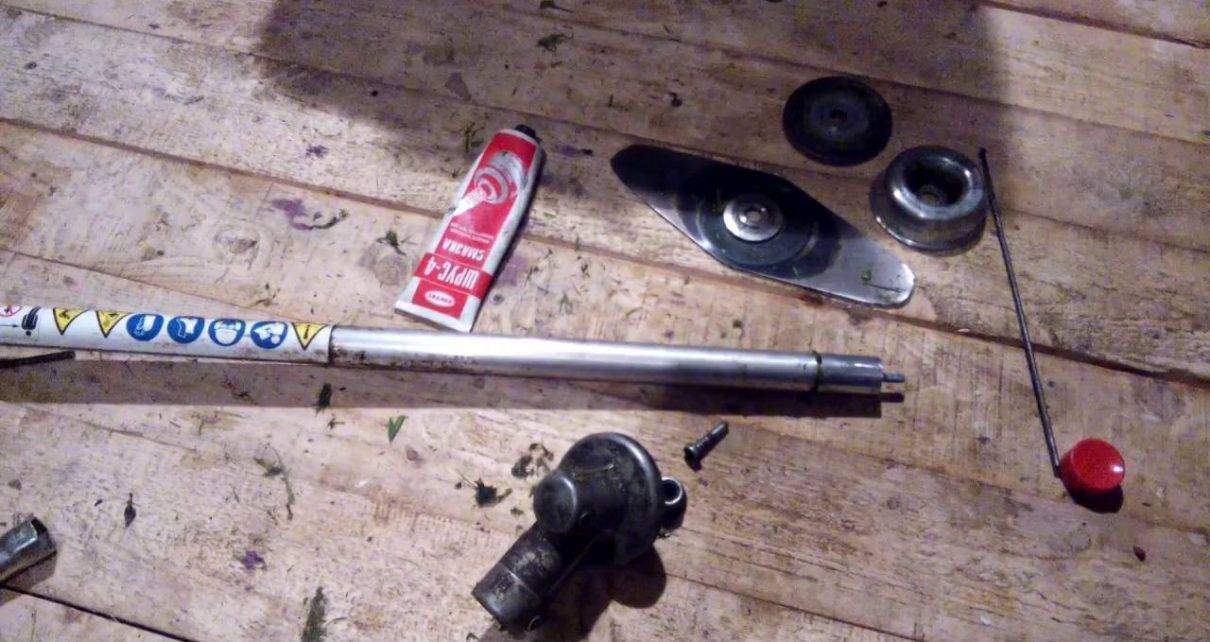

Разобранный редуктор бензокосы

Практически каждый редуктор мотокосы оснащается небольшим технологическим отверстием, которое в режиме работы заглушено специальным болтом. После тщательной очистки узла от остатков травы и мусора, необходимо выкрутить винт и ввести в полость редуктора от 1,5 до 3 мл смазки в зависимости от бренда инструмента. Для удобства дозировки можно использовать традиционный медицинский шприц. Во время операции нельзя допускать попадание внутрь редуктора посторонних частиц и предметов, поскольку это может привести к интенсивному износу зубчатой передачи, а также ее заклиниванию.

Специалисты рекомендуют при завершении сезона косьбы и длительном хранении инструмента без работы произвести разборку редуктора, промывку шестерен и подшипников, а также повторную смазку узла.

Ремонт карбюратора

В процессе осмотра карбюратора стоит обращать внимание на возможное протекание применяемого топлива, для выявления проблем карбюратора необходимо осуществить следующие мероприятия:

продувка топливного шланга для устранения возможного засорения элемента;
проверка и замена прокладки, находящейся между двигателем и карбюратором;
определение герметичности и поддержания постоянного давления в агрегате.

При необходимости собственноручно можно провести разборку и тщательную чистку узла, с использованием бензина, прочистка жиклера и каналов осуществляется применением сжатого воздуха.

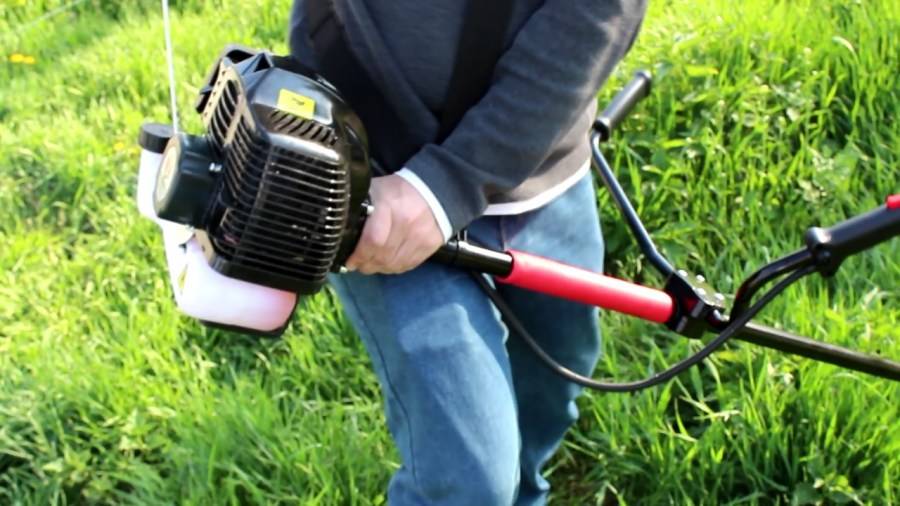

Запуск двигателя

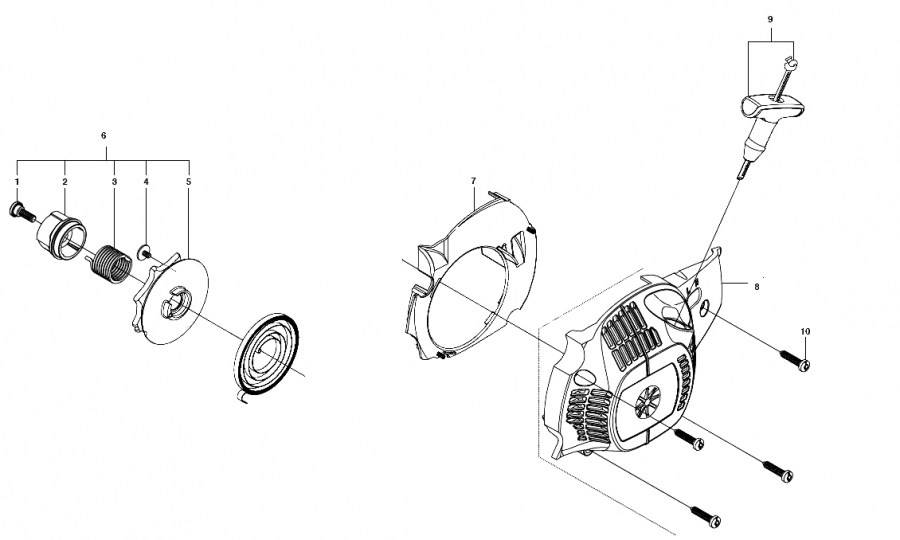

Рис. Запуск двигателя мотокосы

ДВС бытовых косилок оснащаются ручными пускателями. Устройство пускателя простое: на барабан, который напрямую или через редуктор с соединен с коленвалом, наматывается прочный шнур, запуск производится резким вытягиванием шнура, при этом барабан раскручивается, приводя в движение коленчатый вал, что свою очередь приводит к запуску двигателя. Более сложные модели оборудуются системой легкого запуска Flash Starter. В этой системе предусмотрена специальная заводная пружина, которая через храповик скручивается несколькими вытягиваниями за шнур пускателя, накапливая кинетическую энергию. После чего специальной кнопкой отпуска освобождается от фиксатора, раскручивается пружина вместе с барабаном и коленчатым валом. «Лёгкий пуск» обеспечивает более быстрый запуск и меньшее энергозатрат у владельца. Также для быстрого запуска предусмотрена дополнительная подача топлива в карбюратор специальной кнопкой. Для подачи дополнительной порции бензина нужно нажать на кнопку один – два раза. Смазывается редуктор пускателя маслом, предназначенным для смазки редуктора.

Устройство и принцип действия триммерного редуктора

Редуктор — это устройство для передачи вращения на режущую часть от вала двигателя. Второе его предназначение – преобразование угловой скорости вращения выходного вала в более низкие или в более высокие обороты. В первом случае устройство называется «демультипликатор» и используется на триммерах с мощными двигателями, во втором – «мультипликатор» и устанавливается на маломощных инструментах. Редуктор всегда размещается в нижней части штанги бензиновых и электрических кос разных марок, будь то «Champion», Huter или другой бренд.

Устройство редуктора выглядит следующим образом. Основные детали – это вал-шестерня (для передачи движения от мотора) и зубчатое колесо, установленное на ведомый вал (для вращения режущего блока). Чтобы снизить силу трения во время движения, на опорные точки валов размещаются подшипники качения. Они защищаются специальными шайбами, позволяющими сохранить смазку и предотвратить проникновение грязи внутрь посадочного места. Все детали помещены в дюралевый корпус со специальным технологическим отверстием для ввода смазки. Оно необходимо, чтобы не приходилось постоянно разбирать узел для выполнения смазывания.

Таким образом, в конструкцию редуктора в зависимости от модели и бренда, выпустившего технику (например, Sterwins, «Прораб»), входит несколько шестерней, сцепленных между собой зубьями для передачи вращения и движущихся с высокой скоростью. Из-за значительного трения они сильно греются.

Важно! При отсутствии или недостатке смазки происходит перегрев шестерней с последующей их поломкой, после чего возникает необходимость замены поврежденных элементов. Чтобы избежать таких неприятных последствий, необходимо вовремя использовать смазку и обрабатывать ею передаточный узел

Как заменить редуктор триммера: алгоритм действий

Чтобы заменить редуктор аналогичной деталью от такого же производителя, его необходимо вначале разобрать и снять со штанги. Действуют при этом по следующему алгоритму:

ослабляют стяжные болты, расположенные под передаточным механизмом;
используя круглогубцы, снимают два штопорных кольца;
применяя съемник, стягивают подшипники с ведомого и ведущего валов;
затем собирают механизм, в обратном порядке устанавливая все запчасти.

Разобранный передаточный механизм показан на фотографии ниже.

Разобранный редуктор

Если съемника нет под рукой, то можно попробовать аккуратно сбить подшипники. Когда они прикипели и не сдвигаются с места совсем, можно нагреть их с помощью промышленного фена (при температуре 600°С) и снять.

Собирать передаточный узел легче, чем разбирать его. Может понадобиться только легонькое постукивание молоточком для посадки деталей на место. После сборки обязательно нужно проверить, чтобы ведомый вал проворачивался от руки.

Когда есть необходимость замены передаточного узла неоригинальной деталью, тогда следует учитывать их взаимозаменяемость. При этом следует учитывать:

диаметр штанги (данный параметр часто составляет 25, мм);
параметры приводного вала — форму стыковочного места и диаметр (распространенная величина его составляет 8 мм);
вариант закрепления защиты.

Если рассмотренные параметры совпадают, то можно будет установить деталь от других моделей.

Своевременная смазка редуктора обеспечит продолжительную его эксплуатацию без проведения ремонтов. Кроме того, современные материалы хорошо защищают металл от коррозии, повышают его износостойкость. Предпочтение при выборе следует отдавать смазке, рекомендуемой производителем эксплуатируемого триммера. Если такие составы приобрести нет возможности, то следует применять рассмотренные либо другие подходящие по свойствам аналоги. Когда необходимо разобрать механизм при проведении ремонта, делать это следует аккуратно, чтобы не повредить отдельные детали.

Как смазать редуктор бензокосы

Редуктор мотокосы

Время и порядок проведения профилактики редуктора

Рекомендую в обязательно порядке проводить профилактику нового бензинового триммера сразу после покупки, с добавлением смазки в редуктор. При всей дороговизне садовой техники, некоторые производители экономят и закладывают смазку лишь по минимуму, на время обкатки.

Как часто смазывать редуктор мотокосы

Зачастую профилактический осмотр передачи с добавлением жидко консистентной смазки проводят раз в год в начале или конце сезона. Если бензиновый триммер используется вами не в профессиональных объемах, этого достаточно.

При больших объемах кошения, смазывать редуктор мотокосы необходимо каждые 20-50 часов работы. Если условия режима работы садовой техники тяжелые, к примеру, единовременно выкашивается большое поле, и при этом мотокоса банально не успевает остывать, или используются дешевые смазочные материалы, то смазку необходимо проверять и добавлять каждые 20 часов работы.

Косвенным свидетельством того, что необходимо смазать редуктор могут служить перегрев или повышенная шумность узла.

Также полную замену смазки, с разборкой и промывкой узла, рекомендую при покупке б/у бензинового триммера.

Смазка для редуктора бензинового триммера

Ассортимент смазок для садовой техники

Согласно инструкциям для смазки конического редуктора следует применять специальную трансмиссионную жидко консистентную смазку. Как правило, производители садовой техники выпускают и рекомендуют химию своего бренда, как наиболее адаптированную к своим устройствам.

Вместе с тем, для удешевления эксплуатации садовой техники и повышения привлекательности бренда автохимии, смазку для садовой техники обычно производят многофункциональной. Она предназначена не только для смазки редукторов бензиновых триммеров, но и для обработки шлангов, передач и редукторов любой садовой техники и механических устройств, работающих под высокими нагрузками.

Такая смазка для редуктора продается в удобных для использования и последующего хранения тюбиках.

Даже если специализированная смазка для редуктора практически полностью выработалась в процессе эксплуатации, присадки по прежнему создают на поверхности шестеренок эффективную смазывающую защитную пленку.

Следует отметить, что многие владельцы мотокос на просторах бывшего СНГ для смазки редуктора используют обычный Литол-24 или смазку для Шрусов на литиевой основе. Заправку редуктора удобно производить с помощью 5-кубового медицинского шприца.

Несомненный плюс использования Литола и смазки на литиевой основе для заправки передачи мотокосы – это удешевление эксплуатации. Но есть нюансы, из-за которых ломаются копья на форумах садоводов Internet пространства. Мои мысли на тему, что можно смазывать смазками на литиевой основе, а что нет читайте в статье «Литол как смазка редуктора мотокосы».

Как смазать редуктор мотокосы, бензинового триммера

Боковой болт на 17 на редукторе бензинового триммера

В целях безопасности, во избежание случайного запуска, все профилактические работы на мотокосе обязательно проводятся со снятым электрическим колпачком / штекером со свечи. Не переворачивайте триммер, чтобы избежать утечки бензина.

Выкручиваем боковой винт на редукторе мотокосы. В зависимости от фирмы – производителя садового инструмента вместо винта под шестигранник может быть болт под ключ, чаще на 17. Резьба обычная, откручиваем против часовой стрелки. Не потеряйте уплотнительную шайбу.

Добавляем специализированную смазку

Если на внутренней торцевой части винта смазки не видно, то необходимо добавить 3 – 4 грамма. Прокрутите передачу рукой, меняя направление вращения, чтобы смазка распределилась по шестеренкам.

Затем установите винт на место, плотно затянув его.

Разновидности смазывающих составов

Для ухода за узлами механизма применяются смазки разной консистенции:

Полужидкие. Такие составы содержат разнообразные присадки и добавки.
Пластичные. Являются самым универсальным вариантом. Чаще всего применяются для зубчатых и винтовых передач.
Твердые. Пластинчатые суспензии в первоначальном состоянии.

Специальный редукторный состав относится к полужидкой системе.

Популярной является смазка для триммера «Штиль». Благодаря специальному составу и компонентам, значительно снижается износ и повышается устойчивость к коррозии. Основными свойствами смазки данной марки являются:

устойчивость к окислению;
высокая проникающая способность;
устойчивость к высоким температурам;
высокая адгезия.

Смазка «Штиль» подходит для кусторезов и триммеров, а также для всех трансмиссий с закрытым корпусом.

Ремонт и смазка редуктора триммера
