Как разобрать наушники: вакуумные, беспроводные, как разобрать штекер наушников

Разборка и ремонт штекера

Выявляют неисправность штекера методом переминания входящего провода пальцами рук. Наушники подключают к мобильному телефону или компьютеру, включают воспроизведение музыкального файла, после чего приступают к диагностике.

Обычно медные жилы переламываются на входе в резиновый или пластиковый кожух штекера и внутри него. Если во время переминания кабеля в динамиках временами появляется звук, значит, штекер надо разобрать и починить.

Рекомендации: Как самостоятельно починить наушники, если один перестал работать , Наушник не работает: диагностика поломки, способы ремонта , Ремонт наушников своими руками

Процедура восстановления штекера состоит из следующих шагов:

Штекер откусывают кусачками от кабеля наушников.

Цель ремонта – извлечь из кожуха металлическую часть. Элемент прочно впаян. Стараться сохранить старый кожух неразумно. Проще вдоль его разрезать острым ножом.

Металлическую часть штекера аккуратно извлекают из кожуха, чтобы не обломились контакты. Припаянные провода тоже стоит сохранить. По цвету изоляции понятнее, куда паять жилы кабеля наушников.

В случае обрыва жил с контактов на самой пайке для подсоединения используют стандартную схему, представленную на фото. Цвет изоляции в кабеле гарнитуры разных производителей отличается. Чаще всего общая жила идет в черной или желтой изоляции. Для уверенности лучше прозвонить тестером от динамиков до места разреза кабеля.

Наушники могут комплектоваться микрофоном. У таких моделей под оплеткой кабеля вместо трех спрятано четыре жилы. Подключение происходит по другой схеме, показанной на фото.

Отрезанный от штекера кабель зачищают. Сначала снимают основную оплетку и освобождают кончики жил. Края тонких проводков зачищают острым ножом. Достаточно снять 5 мм длины изоляции, чтобы хватило припаять медную жилу к контакту штекера.

Проводки скручены из тоненьких жилочек, и все они покрыты защитным лаком. Это напыление препятствует пайке. Лак удаляют соскабливанием ножом или обжигают огнем из зажигалки. Концы чистых медных жил надо залудить. Общий провод будет соединяться на одном контакте, поэтому его сразу спаивают вместе.

Новый кожух для штекера изготавливают из нижнего колпачка шариковой ручки. Провод вводят через отверстие для пишущего стержня. Надетый колпачок продвигают по кабелю дальше от места пайки.

Вслед за колпачком на провод надевают кусок термоусадочной трубки. Гильза защитит от переламывания провод возле нового кожуха штекера.

Жилы кабеля припаивают к контактам штекера

Важно не забыть о соответствии проводов по цвету изоляции. Работоспособность проверяют, прозвонив тестером

Проще подключить штекер в разъем мобильного телефона или компьютера.

Если оба наушника работают нормально, на контакты штекера надевают термоусадочную трубку. Ее подогревают огнем зажигалки. Трубка плотно обтянет контакты штекера. Для надежности можно обжать пальцами пока пластик горячий.

В финале внутреннюю часть колпачка смазывают эпоксидной смолой. Немного клея наносят на термоусадочную трубку. Колпачок сдвигают по кабелю, пока задняя часть штекера полностью в него не войдет до ограничителя. Через сутки смола застынет, и наушники можно использовать.

Выход из строя динамиков

Обмотка динамика перегорает, если происходит превышение подводимой на него мощности. Серьёзность поломки определяют при помощи амперметра или мультиметра. Сопротивление обмоток работающих динамиков будет практически одинаковым (плюс-минус около 10 %) и варьируется в диапазоне 16–100 ом.

Если динамик воспроизводит звук, но к нему подмешиваются хрипы, то это указывает на неполадки обмотки или мембраны. Обмотка от сильного удара, смещения магнита или превышения максимально допустимой мощности отклеивается от мембраны. Бывает, что катушка отходит от мембраны вследствие механических повреждений.

Для ремонта вам понадобится суперклей, зубочистка (острая спичка) и аккуратность. Будьте внимательны, потому что после склеивания нужно время для принятия деталями правильного положения.

Чиним штекер

Часто обрыв можно обнаружить у штекера, особенно если наушники недорогие и производители не слишком позаботились об их защите. Вам потребуются инструменты, а если вышел из строя сам штекер, то нужно будет купить подходящий.

Потребуются следующие инструменты и принадлежности:

• олово с канифолью и естественно, паяльник;
• нож специальный канцелярский;
• зажигалка;
• тиски;
• клей;
• кембрик (термоусадочный).

Приступаем к починке штекера. Требуется от кабеля отсоединить, отрезав, джек. Делайте это чуть выше того места, где сломан проводок.

У разъёма требуется удалить мешающую и ненужную пластмассу, а некоторые покупают новый разлом или берут целый со старых наушников. Не меньше, чем на 2 см, зачищают проводки.

Ваша задача узнать, какой из них — левый, правый, общий — опытным путём.

Подключайте по очереди проводки, и в каком динамике услышите звук, от того и провод (левый или правый). Оставшийся общий провод будет звучать на левом канале.

Эти жилы припаяйте к своим каналам. Действуйте так.

1. Требуется оголять один кончик жилы, потом второй.
2. В тиски закрепляют наш джек.
3. Требуется припаять каждую жилу к определённому каналу. Спайки требуется защитить. Для этого нить из капрона, которая в проводе, крепят непосредственно к штекеру. Это страховка для спаянного соединения.
4. Вам понадобится кембрик термоусадочный, чтобы скрыть оголившиеся концы со спайками. Требуется отрезать кусочек требуемой длины, надеть на оголённые жилы и подержать это место над огнём, и оно прихватится.

Если хотите сделать защиту надёжнее, используйте здесь 2 кембрика. Лишнее отрезайте канцелярским ножом. Если будете следовать рекомендациям, у вас получится починить джек самостоятельно.

Если разобраться в устройстве наушников, то у вас получится их починить. Уверенность в своих силах появится во время работы. Проверьте, что работает, а что нет. Приступайте к починке.

Ремонт беспроводных наушников Panasonic RP-WF83

Пришлось ремонтировать беспроводные наушники Panasonic RP-WF83, которые работали нормально, но не заряжались аккумуляторы, расположенные в наушнике от базы.

Приходилось их вынимать и заряжать от отдельного зарядного устройства, что создавало неудобства.

В одном из углублений базы с передатчиком имелось два подпружиненных контакта, через которые и передавался ток заряда одному из наушников. Измерение напряжения на этих контактах мультиметром, включенного в режим измерения постоянного напряжения показало, что схема зарядного устройства в базе исправна.

Следовательно, неисправность находится в самом наушнике. Чтобы добраться до электроники нужно снять амбушюру и отвинтить саморезы, как было описано в статье выше. При осмотре платы сразу стала понятна причина отказа.

Печатные дорожки, к которым были припаяны контакты для соединения с базой, были оторваны от платы. Учитывая, что к ним прикладывалось только давление подвижных контактов базы, отказ произошел из-за конструктивного недостатка. Контакты были запаяны таким образом, что при давлении на них усилие передавалось на отрыв дорожек.

Оторванные печатные площадки были приклеены к плате клеем Супер-Момент. Далее, как показано на фотографии, покрыты слоем припоя.

Из пластины латуни были сделаны два упорных уголка, залужены припоем и припаяны с внутренней стороны контактов. Уголки можно сделать из любого металла, подойдет и железо, главное, чтобы металл лудился припоем.

Теперь вся сила давления будет прилагаться не к месту пайки контактов к печатной плате, а к установленным уголкам.

Треснувшие дорожки были просто залужены и покрыты толстым слоем припоя. Если дорожка пострадала сильно, то можно продублировать ее медным проводком.

Для проверки зарядки аккумуляторов к контактам были подсоединены провода и подключены к вольтметру, который показал напряжение 2,61 В. Это свидетельствовало о том, что аккумуляторы заряжаются, так как их рабочее напряжение не может превышать 2,5 В.

Практика эксплуатации наушников показала стабильный заряд аккумуляторов. Ремонт своими руками беспроводных наушников окончен и теперь они больше никогда не откажут в работе по причине поломанных контактов.

Другие неисправности беспроводных наушников

Беспроводные наушники, благодаря отсутствию шнура ломаются редко. Обычно перестают работать, если разрядились батарейки или аккумуляторы. Еще бывает, окисляются контакты батареек, в таком случае их надо промыть спиртом, можно и водкой.

Если включатель на наушнике стал нестабильно работать, то его нужно промыть, капнув вовнутрь каплю спирта и многократно включить и выключить. Если не поможет, то придется заменить исправным.

Если при регулировке громкости появляются хрипы или звук прерывается, то тоже сначала капнуть в его внутренность каплю спирта и после многократных поворотов колесика капнуть машинного масла.

• https://headphonesbest.ru/faq/kak-razobrat-naushniki-raznyx-tipov-instrukciya-11461
• https://tehnomuza.ru/cifrovaya/naushniki/remont-naushnikov-meizu-pop/
• https://ydoma.info/remont-svoimi-rukami/remont-izdelij/remont-naushnikov-svoimi-rukami.html

Как разобрать наушники-капельки EarPods от айфона

Рассмотрим разбор капелек на примере наушников от iPhone — Apple EarPods. Аналогичным образом разбираются любые наушники вкладыши.

Разборка пульта управления:

Пульт от гарнитуры состоит из следующих компонентов:

1. две пластиковые крышки — одна сверху, другая снизу;
2. резинка с кнопками;
3. гибкая плата;
4. продолговатая металлическая пластина.

Для разбора пульта лучше воспользоваться медиатором. 😎

1. Аккуратно разрезаем шов медиатором.
2. Убираем верхнюю крышку:
3. Снимаем нижнюю крышку и видим продолговатую металлическую пластинку (на ней мы также видим отверстие для микрофона, которого на самом деле нет на пластиковой крышке, в старых моделях оно чисто декоративное):
4. Также на металлической пластинке мы видим гибкую плату, на которой наблюдаем две микросхемы:

На этом все. Наш пульт разобран. 🙂

1. Скальпелем (или ножом) аккуратно разрезаем шов на наушнике:

Наушник Apple EarPods

Наушник Apple EarPods

Вид разобранного наушника с лицевой и с обратной стороны:

Как починить наушники дома, если провод оторвался от штекера

Сейчас я расскажу вам, как своими руками починить вакуумные наушники-капельки, если провод оторвался от штекера.

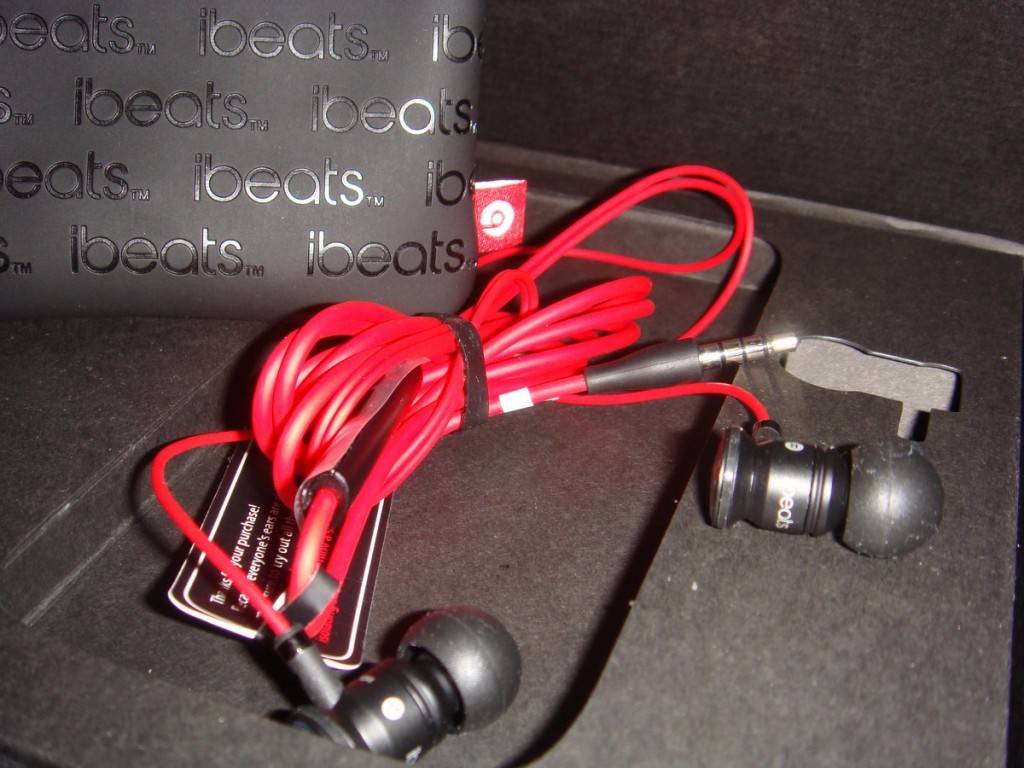

Буду показывать процесс ремонта на примере наушников Monster Beats by dr Dre, которые достались мне вместе с телефоном HTC Sensation XE. Они прослужили верой и правдой почти 4 года, пока, в конце концов, не сломался штекер.

Штекер в этих наушниках представляет собой обычный мини-джек (3.5 мм) с четырьмя контактами – правое ухо, левое ухо, микрофон и общий. Кстати, что интересно, у этой гарнитуры есть кнопочки, чтобы можно было песни перематывать вперед-назад, но под них нет никаких специальных контактов на разъеме. Для всех кнопок каким-то чудесным образом используется все тот же микрофонный контакт.

Короче, сейчас я попытаюсь отремонтировать эти наушники в домашних условиях, а если что-то пойдет не так – да и фик с ним! – пойду куплю новые. Тем более, что выбор сегодня просто огромен. И тем более, что я далеко не аудиофил и мне подойдут вообще любые, лишь бы удобные были.

Изначально наушники выглядели вот так:

Наушники с микрофоном и кнопками управления, поэтому у штекера 4 контакта, а внутри 5 проводов. Разъем у гарнитуры, само собой, неразборный.

Как я уже сказал, данный способ ремонта подойдет только если проблема именно в разъеме – не работает один наушник, правое или левое ухо, микрофон, не нажимаются кнопки, пропадает звук, если пошевелить провод у штекера и т.д. и т.п.

Итак, если вы твердо убеждены, что штекер наушников действительно подлежит замене – идем дальше.

Наушник сломался

Вы слышите, что в одном наушнике пропал звук или появился треск с шумом, значит, вам нужен осмотр детали

Вскрывайте и обратите внимание на мембрану. Если она окажется смятой, тогда разровняйте, поправьте и она будет лежать ровно

На мембране часто скапливаются соринки. Из-за них вы будете слышать треск с шипением, и деталь выйдет из строя.

Сеточку, которой закрывают мембрану, требуется промывать спиртом.

Если мембрана слишком смята, она уже вышла из строя. Нет смысла обращаться в мастерскую. Она дорогая, и легче купить новые наушники, чем покупать новую мембрану для замены.

Когда в наушнике разорвутся жилы, они не будут работать.

Итак, наушник требуется разбирать. Креплениями выступят шурупы или защёлки из пластика. В «ракушках» наушников для соединения используют клей. Наушники требуется открывать, а провод обрезать. Теперь зачищайте и спаивайте кончики. Будет так, как и до поломки.

Теперь проверяйте, работает ли звук в конструкции? И 2 половинки «ушка» можно собирать.

На каждом из этапов вы сделали, как советуют опытные любители музыки, но наушники не заработали? Поищите старые, отрежьте штекер. Далее требуется спаивать с работающим верхом.

Если вы привязаны к этим наушникам и хотите самостоятельно их починить, то комбинируйте детали, пробуйте наладить. Ничего не удалось исправить?

Приобретайте новые наушники, ухаживайте за ними бережно и не придётся в очередной раз чинить или выбрасывать любимую вещь. Удачной вам починки и прослушивания любимой музыки.

Известно, что поломка штекера на конце провода является наиболее распространенной неисправностью наушников.

От частых перегибов, сильных рывков и прочих механических нагрузок тонюсенькие провода ломаются или рвутся. При этом, как правило, перестает работать какое-то одно ухо или, как в моем случае, сразу оба.

Иногда происходит обрыв общего провода, в этом случае звук искажается до неузнаваемости: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона/плеера включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.

Также бывает, что просто пропадает стерео-эффект.

Зачастую звука в ушах нет, но микрофон работает, как ни в чем не бывало. Однако, если происходит обрыв микрофонного провода, то вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Чаще всего причина любой описанной неисправности в порвавшемся проводе в непосредственной близости от штекера.

Иногда повреждение провода видно невооруженным глазом, но чаще всего оно скрыто под изоляцией.

Инструменты и материалы, которые понадобятся

В настоящее время производители выпускают большой ассортимент наушников. На прилавках магазинов можно встретить огромное разнообразие техники. В зависимости от того, какой моделью устройства вы пользуетесь, будет отличаться способ разборки. Чтобы правильно выполнить работу и дальнейшую замену элементов конструкции, необходимо изучить соответствующую инструкцию.

Перед началом выполнения работ следует подготовить рабочее место и при необходимости приобрести инструменты и материалы. При работе с разными моделями понадобятся разные инструменты. Чтобы разобрать наушники, вам обязательно потребуется подготовить:

• Пассатижи для фиксации гарнитуры, можно использовать небольшие тиски.
• Ножницы и цельнометаллический нож для вскрытия корпуса устройства.
• Отвёртка.
• Паяльник для дальнейшего произведения ремонта.

С помощью представленного набора вы сможете произвести разборку и ремонт своими руками. Выберите подходящую под ваш тип гарнитуры инструкцию и приступайте к разборке.

Поломка штекера

Если сломались наушники, первым делом стоит обратить внимание на место соединения штекера с кабелем

. Часто причина поломки кроется именно в этом месте.Из-за частых изгибов ломаются жилы кабеля, поэтому сигнал не проходит в одно “ухо” гаджета либо в оба сразу . Также может не работать и микрофон.

Поломку обнаружить достаточно просто. Нужно при включенном гаджете пробовать изгибать кабель в месте предполагаемой поломки в разные стороны. Если при этом звук появляется или слышен треск, то это значит, что перебита одна из жил провода. Что делать, если обнаружено проблемное место на кабеле?

Для ремонта наушников, проделайте следующее.

1. Отрежьте штекер от кабеля.
2. Для ремонта штекера будет использоваться внутренняя часть старого с небольшой модификацией. Чтобы извлечь эту часть, необходимо с помощью канцелярского ножа разрезать пластиковую оболочку, как показано на рисунке ниже.
3. После разрезания пластика извлеките внутренности штекера. Вы увидите контакты, к которым припаяны несколько тонких проводов разного цвета. Таким же образом можно разобрать наушники от айфона.
4. Запомните или зарисуйте на бумаге, к какому контакту, какого цвета провод был подсоединен. На рисунках ниже представлены стандартные схемы распайки жил кабеля. Цвет проводников может отличаться в разных моделях, в данном случае, зеленый – это левый канал, красный – правый, а медный (без изоляции) – общий.
5. Если потребуется ремонт наушников с микрофоном, которые подключаются одним штекером (обычно на кабеле присутствуют 2 штекера), то схема распайки будет как на рисунке ниже.
6. Далее требуется освободить внутренние жилы кабеля от наружной (общей) изоляции.
7. Наушники без паяльника отремонтировать не получится. Это объясняется тем, что необходимо соединить общие провода и залудить кончики всех проводников с помощью флюса и припоя. Поскольку проводники покрыты изоляцией (лаковой), то процесс лужения будет немного затруднен. Чтобы его облегчить, рекомендуется с помощью зажигалки слегка прокалить кончики проводов . Также очистить кончики от лакового слоя можно с помощью обычного ножа.
8. Чтобы продолжить ремонт наушников своими руками, например, наушников Defender, нужно найти шариковую ручку , от которой вам потребуется всего одна часть, а именно – нижняя. Она будет служить в качестве корпуса для штекера.
9. Подготовьте небольшой отрезок термоусадочной трубки для защиты провода от резких перегибов.
10. На следующем этапе потребуется одеть на кабель кончик от ручки и термоусадку, после чего припаять залуженные кончики проводов к детали штекера.
11. Запаиваем контакты, точно соблюдая схему распайки (воспользовавшись своей зарисовкой).
12. После того, как вы припаяли все проводники, необходимо проверить, работают наушники или нет. Для этого можно воспользоваться мультиметром и прозвонить все контакты. Если прибора нет, то просто воткните штекер в разъем телефона и включите на нем воспроизведение музыки. Убедитесь, что оба канала гарнитуры работают раздельно, покрутив в эквалайзере регулятор баланса.
13. При положительном результате тестирования, оденьте термоусадочную трубку на место пайки и с помощью зажигалки или строительного фена добейтесь плотного прилегания ее к штекеру.
14. Чтобы продолжить, подготовьте небольшое количество эпоксидной смолы.
15. Добавьте несколько капель смолы в кончик ручки, и оденьте его на спаянный штекер. На этом ремонт гарнитуры считается оконченным.

Ремонт динамика

Конструкция динамика наушников весьма проста, и первое, что вы заметите, разобрав наушники – это присоединение проводов к контактам на корпусе динамика. Они должны быть надежно закреплены, чтобы сигнал мог передаваться на катушку внутри устройства; если же какие-то проводки болтаются – проблема, очевидно, в этом. В таком случае достаточно будет припаять контакты на место, чтобы наушники заработали.

Если отошло больше одного провода, следует подключить наушники и прикладывать провода к наушникам в разном порядке, пока звук не появится. Если же вы найдете инструкцию по ремонту конкретной модели, все будет гораздо проще – там, скорее всего, будет указано, в каком порядке должны присоединяться контакты.

После спайки провода должны быть заизолированы друг от друга. Если с проводами все в порядке, проблема заключается в одной из деталей внутри динамика. В отличие от динамиков колонок, разобрать излучатель не получится – это не только очень сложно из-за мелких размеров, но и дальнейший ремонт будет, вероятно, невозможен из-за отсутствия необходимых запасных частей.

Можно, однако, установить новый динамический излучатель. Для этого нужно разрезать уплотнитель вокруг нерабочего динамика, вытащить его и установить новый, припаяв затем к нему провода. Делать все нужно очень аккуратно, чтобы не повредить другие детали, располагающиеся внутри корпуса наушников.

Если наушники имеют более сложную конструкцию – например, это USB-наушники или беспроводные Bluetooth-наушники, сломаться могут и другие детали – встроенная звуковая карта или приемник радиосигнала, а также встроенный аккумулятор. В любом случае общие принципы ремонта не меняются – разбирается корпус, после чего сломанные детали заменяются на новые.

Таким образом, разобрать и починить сломанные наушники проще, чем может показаться

Важно соблюдать аккуратность при ремонте – припаивая контакты, нельзя прикладывать паяльник к металлу надолго, чтобы не расплавить его. Ремонт имеет смысл только в том случае, если наушники дорогие или имеют какую-то субъективную ценность – в большинстве случаев гораздо проще купить новые, благо сегодня они весьма недорогие

Разборка корпуса микрофона с регулятором громкости

Наушники для компьютера производят с регулятором громкости и микрофоном. Гарнитура мобильного телефона оснащена кнопкой включения и отключения разговора. Все эти элементы спрятаны в маленьком пластиковом корпусе, закрепленном на шнуре. Чтобы к этим элементам добраться придется выполнить аналогичные действия, которые применяют при разборке вакуумных наушников. Корпус склеен, и разделить его на две половинки получится только разрезанием ножом.

Неисправность регулятора громкости определяют по треску в динамиках и плохому звуку. Проблема кроется в переменном резисторе. Деталь состоит из ползунка, перемещающегося по резистивному слою. Продлить жизнь резистора можно графитной смазкой. С помощью ватной палочки пастой смазывают резистивный слой.

Проблема микрофона выявляется по ухудшению слышимости, что испытывает абонент, с которым ведется разговор. Причина часто кроется в засорении. Микрофон протирают ватой или марлей, смоченной в спирте. После ремонта резистора и микрофона две половинки корпуса склеивают.

Разборка наушников любой марки происходит несложно

Главное, соблюдать осторожность. Сломанные пластиковые детали восстановить невозможно

Тематические материалы:

Нет звука в наушниках
, Распиновка наушников
, Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

Вышли из строя любимые наушники? Если у вас есть немного свободного времени и желание сэкономить на покупке новой гарнитуры, то можете провести ремонт наушников своими руками. Тем более что поломка часто не настолько серьёзная, чтобы сразу же идти в магазин.

Как правило, если вы имеете малейшее представление о работе с паяльником, припоем, кусачками и клеем, то всё должно получиться.

Если у вас сохранилась инструкция к наушникам, прочитайте ее перед началом работ. Возможно, в ней указана последовательность действий при неисправности, подобной вашей.

• обрыв кабеля;
• неисправности штекера;
• неполадки с микрофоном;
• выход из строя динамиков;
• поломки, связанные с регулятором громкости;
• неисправности дужек наушников;
• неполадки с креплениями (штангой) микрофона.

Ремонт внутриканальных наушников

В настоящее время большой популярностью пользуются проводные внутриканальные наушники. Низкая цена, малые габариты и приемлемое качество звука делают их незаменимыми для использования в гарнитуре мобильных устройств.

Так как наушниками пользуются при движении, то провода постоянно изгибаются и поэтому через время перетираются, обычно в месте входа в телефоны, реже у джека.

Место обрыва провода обычно очевидно, начинает периодически пропадать звук в одном из телефонов при шевелении провода. В таком случае и без приборов понятно, в каком месте перетерся провод. Приведу пример самостоятельного ремонта внутриканальных наушников htc.

В этих наушниках перетерся провод на вводе одного из телефонов. Чтобы отремонтировать, необходимо вскрыть корпус. Для этого нужно лезвие ножа вставить в зазор между половинок корпуса и немного вращая, отделить половинки.

Обычно половинки телефона скрепляются между собой за счет плотной посадки, благодаря проточке в одной части и выступающего буртика в другой, поэтому рассоединяются без проблем.

После разборки телефона стало видно, что один из пары проводов в обрыве, во втором проводе часть жил тоже была оборвана. С учетом того, что шнур на входе в наушник тоже изношен, необходимо удалить всю непригодный его часть.

Поэтому проводники были отпаяны от телефона, шнур был обрезан на пару сантиметров и провода очищены от изоляции. Затем была разжата и снята фиксирующая скобка и закреплена с помощью обжатия плоскогубцами на шнуре в новом месте. Место выбиралось из расчета, что когда за шнур натянуть, припаянные проводники не натягивались.

Осталось залудить и припаять, соблюдая полярность, провода к излучателю наушника. В качестве третьей руки использовались плоскогубцы. На ручки плоскогубцев была надета аптечная резинка, что обеспечивало легкое зажатие телефона.

Осталось только сомкнуть половинки и проверить наушники в работе. При ремонте я перепаял провода и во втором наушнике, так как они бы отказали в ближайшее время.

Проблемы с регулятором громкости

Как починить наушники, если возникли проблемы с регулятором громкости в виде пропадания звука или треска? В данном случае можно воспользоваться графитной смазкой, чтобы нанести ее на резистивный слой для восстановления контакта. После этого гарнитура должна функционировать без проблем.

Если после смазки гарнитура продолжает работать плохо, то регулятор требуется заменить на новый.

Таким образом, в большинстве случаев, прежде чем бежать и покупать новую гарнитуру, ее ремонт можно проделать собственноручно. Для этого потребуется паяльник с тонким жалом и навыки обращения с ним.

В данной статье мы подробнее рассмотрим, как разобрать наушники разных конструкций (включая беспроводные) на примере популярных брендов (JBL, Sony, Samsung и др.)

• Полноразмерные накладные наушники, на примере беспроводных Битс и проводных Sony;
• Вакуумные наушники на примере Phillips;
• Наушники-капельки (Apple EarPods);

Замена шнура в больших наушниках

Большие гаджеты, такие как, например, наушники Philips или наушники Sven для компьютера, отличаются от вставных лишь размером динамика (мембраны в маленьких гаджетах). Трудности могут возникнуть при попытке добраться до динамика, для того, чтобы запаять контакты проводов.

У разных производителей гарнитур способы их вскрытия различаются. Это могут быть защелки, которые сложно обнаружить или скрытые винты, спрятанные под мягкими “подушечками” – амбушюрами. Например, часто возникает вопрос, как разобрать наушники Sennheiser HD203?

Делается это просто.

1. С помощью кредитки или другого плоского предмета отожмите защелки, удерживающие амбушюр.
2. После снятия мягких подкладок вы увидите 4 винта, которые необходимо извлечь.
3. На разобранном устройстве вы увидите контакты с припаянными к ним проводами, которые необходимо отпаять и заменить на новые.

При ремонте наушников Steelseries Siberia, амбушюры держатся на клеевой основе. Снять их можно, аккуратно поддевая отверткой, после чего можно обнаружить крепеж. В некоторых моделях вместо винтов используются защелки, которые при сильном нажиме могут быть сломаны. Если они сломаются, придется чашечки гаджета склеивать, после чего они станут неразборными.

В наушниках Razer Kraken амбушюры не приклеены, и снимаются просто.

После их отсоединения, крепеж можно обнаружить под приклеенной бумагой.

В гарнитуре Audio-Technica M30 или ES7 они также одеваются на ободок чашечки гаджета. Не исключением являются и наушники Филипс.

Гарнитура Philips SHD 8600 лишена всех недостатков, связанных с заменой штекера и кабеля, так как она является представителем беспроводных устройств.

Неисправности дужек наушников или штанги микрофона

Сломанную дужку наушника довольно легко восстановить, используя тонкую пластинку металла, маленькие винты, эпоксидный клей и дрель.

В случае же с ремонтом штанги микрофона надо понимать, что полный функционал воссоздать сложно, но зафиксировать в неподвижном положении не составит труда. Понадобится провод диаметром 0,7–0,8 мм, дрель и термоустойчивый клей

Обратите внимание, что при склеивании вы можете смочить руки водой, и тогда у вас получится придать новой детали нужную форму

Поскольку в магазине продаётся огромное количество наушников от различных производителей, вы можете столкнуться с поломками, не описанными выше. Главное – не паниковать, а подумать, что в данной ситуации можно сделать своими руками.

Те, кто любит слушать музыку, сталкивались с такой ситуацией, когда в одном наушнике слышен треск или шипение и он выходит из строя. Ваша задача — обнаружить, где поломка, и устранить её.

Ничего не понимаете в технике? Отнесите агрегат в мастерскую, но большинство может справиться с поломкой самостоятельно, и мы расскажем, как починить наушники.

Вы долго выбирали устройство хорошей марки, красивого дизайна, и однажды в них стал слышен треск с шипением? Значит, где-то произошла неполадка, например, у штекера, и приспособление нужно чинить.

Некоторые сразу начинают искать в интернете или спрашивать у знакомых,где ближайшая мастерская? На самом деле ничего сложного в починке наушников нет, и мы рассмотрим типичные проблемы, способы их устранения.

У вас раньше ломались наушники? Нет? Чаще всего вы обнаружите одну из следующих проблем:

• провод оборвался у самого штекера;
• нет контакта с проводом у наушника;
• канал засорился;
• мембрана сломалась.

Вот с такими основными проблемами вы можете столкнуться. Диагностируйте поломку и приступайте к её устранению.

Мы подробно разберём, как починить наушники. Начнём обзор с частой проблемы.

Ремонт проводных наушников с микрофоном CHP 510

У проводных накладных стерео наушников типа гарнитура обычно провода в шнуре перетираются в месте входа в телефон.

Принес мне знакомый наушники, которые вы видите на фотографии, как раз с такой неисправностью. Он самостоятельно ремонтировал наушники, спаивая припоем оборванные провода, но они опять рвались. Такой способ ремонт приводит только к кратковременной работе наушников.

Для качественного ремонта необходимо отрезать перетершийся шнур, разобрать наушник и запаять провода непосредственно к излучателю звука.

Начинать разборку наушника надо со снятия амбушюры. Для этого нужно оттянуть ее за край пальцами, и подцепив лезвием плоской отвертки вывести из зацепления с телефоном.

После снятия амбушюры стали видны четыре фиксатора-защелки. Иногда крышка телефона крепиться на винтах.

Для снятия крышки нужно по очереди, надавливая плоской отверткой на защелки в направлении центра, отжать их.

После обрезки перетертого участка шнура столкнулся с тем, что он был намертво вплавлен в защищающую его от резкого изгиба эластичную трубку. Пришлось провода удалять из трубки с помощью сверла. После прочистки трубка была надета на шнур.

Далее очень аккуратно, чтобы не повредить жилки проводов, ножом срезается изоляция. Паяльник тут не поможет, так как проводники практически вплавлены в изоляцию, и сдвинуть ее с проводов было невозможно.

После освобождения от полихлорвиниловой изоляции концы проводников надо залудить с помощью паяльника и флюса. На фотографии показан шнур, подготовленный для распайки в наушнике.

Для того, чтобы не запутаться с маркировкой, заблаговременно неисправные провода не отпаивались, а в момент пайки новых, старый отпаивался и на его место припаивался такого же цвета.

Провода, идущие к динамику вскрытого наушника, припаивались непосредственно к его выводам. Идущие ко второму наушнику и микрофону были соединены с помощью пайки проводов друг с другом. Для изоляции использовалась уже стоявшая бумажная лента, покрытая липким слоем.

На фотографии показаны самостоятельно отремонтированные наушники CHP 510, которые, надеюсь, прослужат еще не один год

Резюмируя итоги

В начале ремонта, я не думал, что не смогу починить гарнитуру своими руками. Но оказалось, что это вполне реально при небольшом опыте ремонта электроники, только с начальными навыками пайки. Дочурка была рада, что снова может слушать музыку без проводов, а я получил дополнительный скилл самостоятельного ремонта и небольшой плюсик в карму.

Показательно, что не работает ни левый, ни правый наушник. То есть один и тот же заводской брак присутствует и там и там. Это со временем приводит к гарантированному выходу устройства из строя, т.к. тряска в процессе эксплуатации в любом случае будет присутствовать.

Производитель беспроводной гарнитуры Meizu Pop не потрудился закрепить аккумулятор в корпусе, из-за чего и происходят почти все поломки в данной модели. Болтающийся аккумулятор со временем просто отрывает дорожки с контактами от текстолита. Так же можно было сделать контакты аккумулятора гибкими, чтобы компенсировать вибрацию.

На креплении удерживающих магнитиков в корпусе док станции так же сэкономили. Они были плохо приклеены на своих посадочных местах. Здесь тоже требовались минимальные затраты, чтобы в принципе избежать возникновения данной проблемы.

Стереофонические наушники (головные телефоны) – это мобильное звуковоспроизводящее устройство, предназначенное для индивидуального прослушивания музыки и речи.

Наушники по конструктивному исполнению бывают:

• Внутриканальные (капельки, затычки, бочки, вакуумки, беруши), которые вставляются в ушной канал;
• Накладные, которые вставляются в ушную раковину;
• С оголовьем, на котором установлены два телефона;
• С оголовьем, на котором установлены два телефона и микрофон (гарнитура).

В подавляющем числе наушников звуковой сигнал на телефоны и микрофон подается через провода, перетирание которых и является основной причиной поломки. Такие неисправности наушников при желании несложно устранить своими руками, о чем и пойдет речь в статье.
