Как замерить постоянное напряжение
Чтобы проверить мультиметром постоянное напряжение, надо выполнить два действия – подготовка тестера и собственно замер.
Настройка прибора
Перед началом измерения надо включить на тестере необходимый режим. Если имеется тестер с ручным выбором предела измеряемого напряжения, надо выбрать сектор с обозначением V= или подобным символом. Также надо установить переключатель в положение предела, заведомо превышающего предполагаемый измеряемый уровень. Так, при замере на клеммах автомобильного аккумулятора есть основания предполагать, что на щупах мультиметра не окажется более 12 вольт. Поэтому надо выбрать предел 20 вольт.
Если будет выбрана более высокая граница, пользователя может не устроить точность измерения (количество знаков после запятой будет меньше). Если предел будет выбран заведомо меньшим (например, 2 вольта), мультиметр покажет перегрузку – на дисплее будет индицироваться OL (Overload) или другой символ.
Прибор с ручным выбором предела, готовый к замеру DC до 20 вольт.
Если используется мультиметр с автоматическим выбором предела измерения, надо установить переключатель в положение V (или обозначенное подобным символом. Возможно, чтобы переключить мультиметр в нужный режим потребуется нажать дополнительную кнопку. Контролировать возможность измерения постоянного напряжения можно по символам на дисплее (DC и т.п.).
Тестер, на котором выбран режим измерения DC с автоматическим выбором предела.
Пример измерения на аккумуляторе и блоке питания

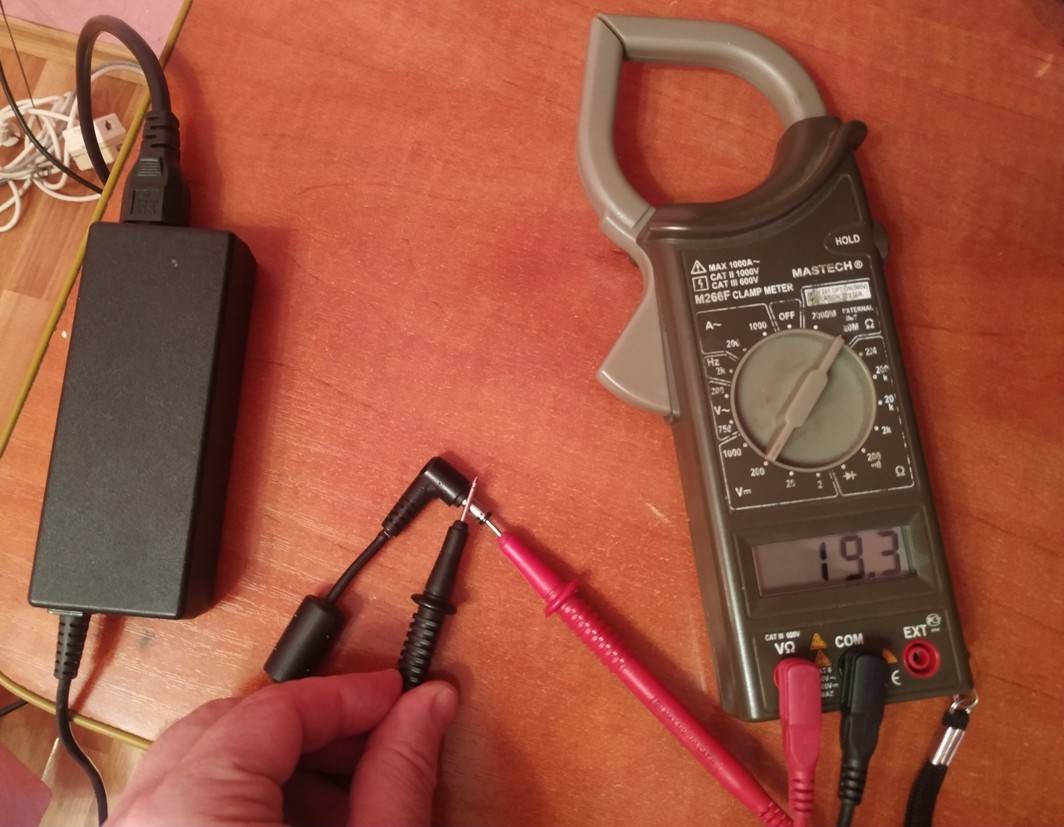

Источником постоянного напряжения является, например, аккумулятор от источника бесперебойного питания. Можно измерить уровень на его клеммах с помощью мультиметра, на котором установлен режим измерения DC. Первое измерение производится тестером с автоматическим выбором предела. Надо положительный (красный) провод подключить к плюсовому выводу аккумулятора, а отрицательный (черный) – к минусовому. На дисплее будет индицироваться значение напряжения аккумулятора.
Если перепутать полярность подключения мультиметра, ничего страшного не произойдет, но прибор покажет напряжение со знаком «минус».

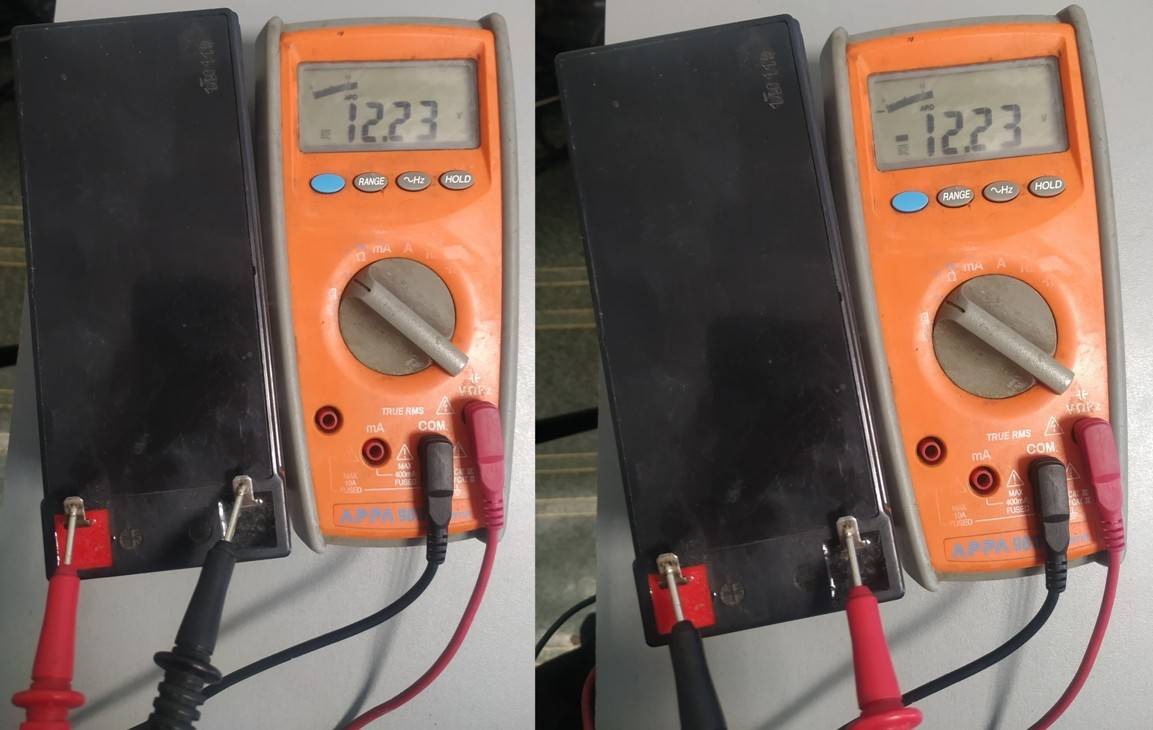

Правильная (слева) и неправильная (справа) полярность подключения измерительного прибора.
Если прибор имеет ручное переключение пределов, то значение на индикаторе будет зависеть от выбранного лимита:
- при наилучшем для данного измерителя пределе (20 вольт) индицируется напряжение с точностью до 2 знаков после запятой – оптимально для всех ситуаций;
- при завышенном пределе на индикаторе после десятичной запятой виден всего лишь один знак – в большинстве случаев этого достаточно;
- если выбранный лимит (в данном случае 2 вольта) ниже измеряемого значения, на индикатор выводится знак перегрузки (-1).
Если установленный предел не устраивает пользователя, его надо переключить в необходимую сторону.
Измерение постоянного напряжения на оптимальном, повышенном и пониженном пределе (слева направо).
Используя свойство тестера индицировать полярность, можно определить расположение отрицательного и положительного выводов источника питания. Например, имеется БП от ноутбука, который предполагается использовать в других целях (в качестве зарядника для автомобильного аккумулятора и т.п.). В первую очередь надо определить, какой из электродов на разъеме плюсовой, а какой минусовой. Сделать это можно с помощью мультиметра. Подключив его к выводам БП надо определить, какое напряжение индицируется. Если положительное, значит красный провод подключен к плюсу, черный к минусу. Если на индикаторе перед числом стоит знак «минус», значит красный провод подключен к отрицательному контакту блока питания, а черный – к положительному.
Напряжение индицируется без знака «минус» — красный провод подключен к плюсу коннектора.
Статья по теме
Для наглядности рекомендуем видео.
Ошибка №5 – Замер силы тока двигателя
Можно ли измерить ток двигателя мультиметром? Можно, но при этом надо знать определенные нюансы.
Во-первых, мультиметр должен поддерживать режим замера переменного тока. Проверяйте это по надписям на корпусе девайса.
Возле значка в Амперах должна быть волнистая линия, а на табло высвечиваться надпись АС.
Во-вторых, любой асинхронный двигатель в момент пуска потребляет ток в 5-7 раз больше своих номинальных значений. Поэтому ориентироваться только по данным бирки двигателя никогда нельзя.
Замеряемый ток в момент пуска окажется гораздо больше, чем максимальный предел мультиметра (обычно max 10А). Хорошо, если прибор покажет значение OL (Over Limit) или 1. (единицу с точкой).
Это означает превышение предела. В худших ситуациях прибор может выйти из строя.
Что же делать?
Можете воспользоваться однополюсным автоматическим выключателем, встроенным последовательно в цепь питания по одной из фаз. Мультиметр подключается параллельно ему.
В момент пуска весь ток первоначально пойдет через автомат. Когда двигатель разгонится и выйдет на заданный режим, автомат отключается (производится дешунтирование).
Номинальный ток меняет свой путь и начинает уже течь через мультиметр, на котором и фиксируются истинные показания.
Также можно воспользоваться дополнительными девайсами. Называются они clamp adaptor.
Подключаете через щупы такой внешний разъемчик и превращаете свой мультиметр в полноценные токоизмерительные клещи с возможностью измерения тока до 600А! Подробнее
Как переменного, так и постоянного.
Возможные неисправности
Если мультиметр перестал измерять напряжение или неправильно его показывает, проверьте другим тестером батарейку, размещенную внутри корпуса, или просто замените ее.
Проверьте также, соответствует ли выставленный порог измерения напряжению, которое должно быть у объекта, который вы проверяете. Проверьте, верно ли установлен характер вольтажа — батарея не проверяется в режиме переменного, а розетка — постоянного напряжения.
Если не определяется параметр в одной розетке, проверьте его в другой. Если проблема возникла при проверке маленькой батареи — возможно, дело в плохом контакте щупа и клеммы.
Протестируйте устройство на различных объектах, априори работоспособных. Если мультиметр в принципе перестал измерять вольтаж, то либо иссяк его встроенный источник тока, либо повреждена плата управления, либо — наиболее частый случай — поврежден кабель одного из щупов.
Следует осмотреть кабели на предмет разрыва, убедиться в хорошем контакте с гнездом. Если разрыв обнаружен — замените или почините провод, восстановив его целостность.
Если же никаких видимых причин потери работоспособности не обнаружено, то, скорее всего, мультиметр сгорел. Это могло произойти из-за попытки измерить завышенное напряжение, либо мощного сетевого скачка или других причин.
Внешнее строение и функции
В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.
Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.
Автоматические мультиметры на шкале имеют только виды измерений
Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.
Строение электронного мультиметра
Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.
Общее устройство мультиметра
Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).
Куда подключать щупы мультиметра
Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.
Гнезда для подключения щупов на мультиметрах могут располагаться снизу
Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.
Положение переключателя
Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.
Положение переключателя диапазонов измерений на мультиметре
Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:
- V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
- A с прямой чертой — измерение постоянного тока;
- A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
- V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
- Ω — измерение сопротивлений.
Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.
Типовые измерения бытовым мультиметром
Измерение постоянного тока
Измерение постоянного тока безопасной величины. Например — проверка автомобильного аккумулятора. Установка режима: измерение постоянного напряжения. Предел измерения — 20 вольт (ближайший диапазон). Измерительные кабели включаются в соответствии с инструкцией.
Как проверить батарейки или аккумуляторы
Аналогичным способом проверяем пальчиковые батарейки или аккумуляторы. Предел измерения в нашем случае те же 20 вольт постоянного напряжения. Предполагаемое значение 1.4 вольта. Прижимаем контакты к аккумулятору (соблюдая полярность), снимаем показания.
Измерение опасного напряжения
Измерение опасного напряжения: например, в розеточной сети. Для начала проверяем измерительные кабели. Изолирующие рукояти должны быть целыми, провода надежно удерживаться. На измерительном кабеле отформованы ограничительные кольца, чтобы пальцы не соскользнули в опасную зону во время прижимания к измеряемым контактам.
Выставляем режим измерения переменного тока, предел измерения — 500 (или 750) вольт (измеряемое напряжение 220 вольт). Надежно фиксируем кабели в приборе, подключаемся к розетке, манипулируя одной рукой.
Чтобы измерить напряжение в сети, достаточно нескольких секунд. Не следует надолго оставлять подключенный к розетке прибор.
Прозвонка цепи
Разобравшись, как пользоваться тестером напряжения, переходим к самой простой операции: прозвонка цепи.
Производится при наличии такого режима на приборе.
Перед началом прозвонки, соединяем щупы между собой и проверяем работоспособность прибора (устойчивый звуковой сигнал). Если концы проверяемой проводки разнесены далеко друг от друга, воспользуйтесь удлинителем.
Проверка радиокомпонентов
Разумеется, детали следует проверять после извлечения их из монтажной платы. В крайнем случае, достаточно отсоединить один контакт.
Проверка диода или резистора. Выставляем соответствующий режим на переключателе. Если вы не знаете приблизительный номинал, начинаем измерения с большего предела. Переключая диапазон измерений, вы рано или поздно найдете нужный номинал.
Светодиоды проверяются в режиме прозвонки. Даже если вы увидите, что диод исправно проводит ток в одну сторону (в режиме проверки обычных диодов), но при этом не светится, измерения не имеют значения.
В режиме прозвонки, силы тока будет достаточно для зажигания кристалла. Перепутав полярность, вы не испортите деталь. Просто диод не засветится.
Но это не означает, что вы можете путать режимы, и подключаться к высокому напряжению с установленным низким порогом измерения.
Как проверить заземление
Измерение заземления также можно произвести с помощью бытового тестера.
- Прежде всего убедимся, что у вас в доме выполнена разводка «земли». Для этого открываем корпус любой розетки, и проводим визуальный осмотр. Если на «земляной» контакт ничего не заведено, или есть перемычка (это опасно!) между нулевым и «земляным» выводом, собственно и проверять нечего. При наличии на контакте «земли»: типового желто—зеленого провода, вы можете проверить, подключено «естественное заземление», либо у вас объединены нулевая и земляная шины.
- Определяем фазу. Для этого существует индикаторная отвертка.
- Затем, предварительно проверив провода, и выставив правильный режим, замеряем напряжение между фазой и нулевым контактом. Записываем результат и проводим измерение между фазой и проверяемым заземлением.
- Если результат п.3 одинаковый — значит у вас фальшивая «земля», провод объединен с нулевой шиной. Это крайне опасно, лучше вообще отсоединить такой провод и закрыть изолирующим колпачком.
- Если результат п.3 отличается на несколько вольт — проверьте несколько раз с минимально возможным интервалом измерения. При устойчивом отличии значения вы можете быть уверены в безопасности вашей электросети. У вас естественное заземление.
Как проверить заземление без индикаторной отвертки
Для этого необходимо с помощью тестера проверить напряжение между всеми парами контактов. Разумеется, в этом есть смысл при наличии подключенного провода к заземляющему контакту розетки.
Напряжение, близкое к значению 220 вольт будет только между парами: фаза-ноль, и фаза-«земля». Понятное дело, что фаза не может быть заведена на заземляющие контакты розетки, стало быть, она в одном из рабочих отверстий.
Как пользоваться тестером для проверки естественного заземления (при известном фазном контакте), вы уже знаете.
Зачем нужно делать замеры
Электросеть – опасная и сложная инженерная система, требующая навыков работы и обеспечения безопасности.
По ряду причин в ней могут возникать неисправности и поломки. Для их контроля и предотвращения, необходимо проводить измерения. Также к поломке либо нестабильной работе электроприборов и оборудования может привести несоответствие напряжения электросети номиналу, причём опасно как превышение, так и недостаточное.
Что нужно делать, чтобы избежать перегрузки электросистемы — достигнуть этого можно за счет верного использования электрики и замеров. При помощи мультиметра, определять необходимые параметры можно заняться самостоятельно, не привлекая квалифицированных специалистов электролабораторий.
Вам это будет интересно Проверка тиристора ку202н
Электрооборудование может выйти из строя при высоком вольтаже
Устройство мультиметра
Обозначение величин измерений мультиметром
Современный мультиметр (тестер) представляет собой сложное электронное устройство. Эти измерительные приборы отличаются принципом работы и способом отображения полученных результатов. При этом их устройство и внешний вид целиком и полностью зависят от производителя, имеющего возможность оснастить мультиметры дополнительными возможностями. Например, имеются тестеры, оборудованные встроенными токопроводящими клещами, которые позволяют измерять электрические параметры цепей не разрывая проводов.
Классификация и принцип действия
Мультиметр со стрелочным индикатором и цифровым экраном
По конструктивному исполнению мультиметры могут быть стационарными и малогабаритными. Кроме того, исходя из схемотехнического решения они могут быть:
- аналоговыми;
- цифровыми.
Стационарные мультиметры работают, как правило, от сети централизованного электропитания. Они представляют собой высокоточные электронные устройства и используются для прецизионных измерений в лабораторных или производственных условиях. Работают также в составе информационно-измерительных систем и специализированных промышленных комплексов. В малогабаритных (карманных) тестерах для измерения сопротивления используются встроенные аккумуляторы или сменные элементы электропитания.
Аналоговый мультиметр
В аналоговых мультиметрах результат измерения отображается отклонением стрелки на градуированной шкале, а в цифровых – на светодиодном табло или жидкокристаллическом экране. Могут встретиться и оригинальные модели, оснащенные одновременно стрелочным индикатором и цифровым экраном.
Электрическая схема стрелочных мультиметров аналогового типа отличается простотой и представляет собой набор шунтирующих прецизионных резисторов большого и малого номинала. Чтобы с помощью таких тестеров можно было измерять параметры электрических цепей переменного тока, в схему вводят выпрямительные диоды. Это связано с тем, что магнитоэлектрическая система стрелочного микроамперметра работает только на постоянном токе.
Электрические схемы цифровых мультиметров значительно сложнее и содержат в своем составе такие узлы:
- операционный усилитель;
- аттенюатор;
- аналогово-цифровой преобразователь;
- высокоточный выпрямитель;
- механический или электронный коммутатор.
Блок-схема является базовой для всех цифровых мультиметров и позволяет осуществлять измерение параметров электрических цепей постоянного и переменного тока с высокой точностью.
Несколько слов о силе тока, и для чего ее бывает нужно измерять
Для начала вспомним, что же это такое – сила электрического тока.
Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).
Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).
На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.
Забавная картинка, наглядно демонстрирующая взаимосвязь основных величин электрической цепи: «Вольт стремится «пропихнуть» Ампер по проводнику, преодолевая препятствия, чинимые Омом».
А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:
U = I × R
I = U / R
R = U / I
Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.
Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.
Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.
Это определяется формулой закона Джоуля-Ленца:
P = U × I
где Р – мощность, выраженная в ваттах.
Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.
Например, в каких случаях чаще всего замеряют силу тока:
- Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
- Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
- Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
- Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
- Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.
Цены на мультиметры
мультиметр
Умение замерять силу тока позволяет выявить утечку в электрохозяйстве автомобиля
Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.
Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.
