Вентиляция на кухне — варианты устройства и схемы установки

Зачем она нужна

Вентиляция – не просто устранение распространения «пищевых» запахов по дому. Воздухоочищение в помещении для приготовления пищи спасает от вдыхания опасных веществ, выделяющихся при сгорании газа.

Пока идет готовка, образуется кухонная копоть, которая представляет собой взвешенные частички жира. Если отсутствует вентиляция, они оседают на мебели, а также проникают в дыхательные пути человека, вызывая раздражение и аллергические реакции. Испарения также не приносят пользу. Лишняя влага ухудшает микроклимат в помещении. Справиться с такими кухонными «вредностями» поможет только эффективная, отлично функционирующая вентиляция.

Известные системы вентиляции простые по конструкции. Однако при монтаже необходимо соблюдать определенные нюансы, невыполнение которых влечет за собой низкую эффективность системы.

Способы монтажа вытяжек для кухни

По способу монтажа кухонные системы очистки воздуха делятся на:

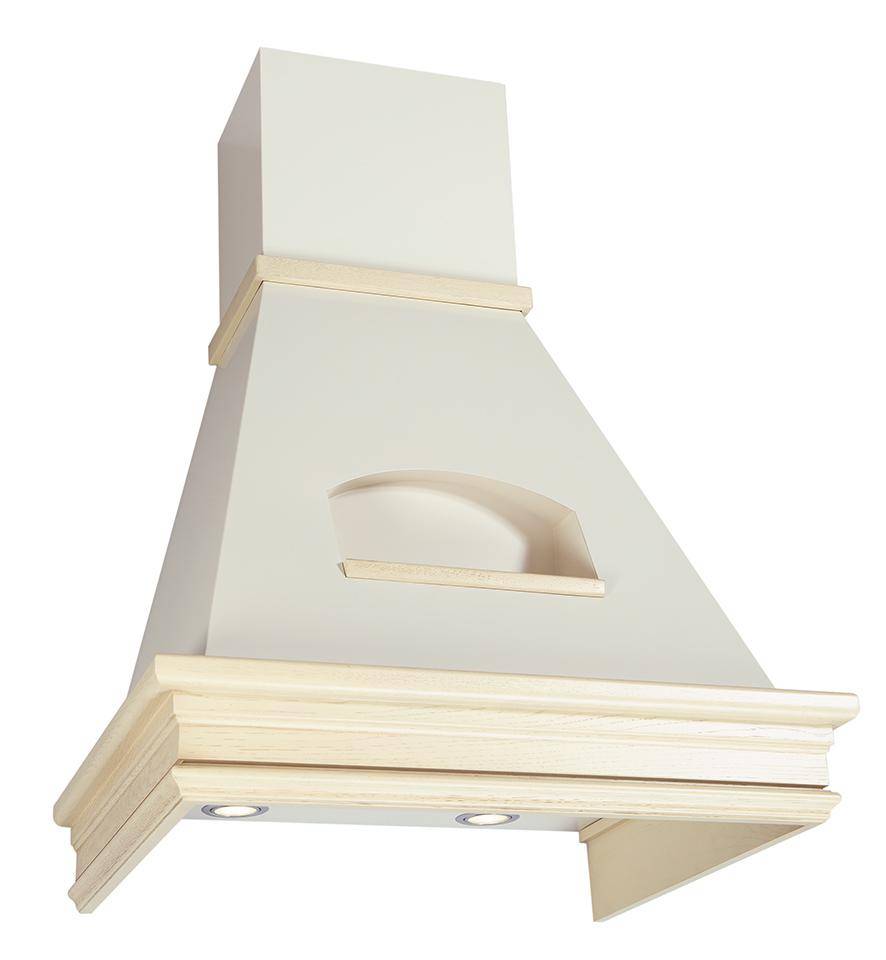

Купольная вытяжка

• Купольные вытяжки (также их называют вытяжками каминного типа). Самый популярный форм-фактор, они представляют собой «зонтик», который продолжается уходящей вверх трубой. Крепятся они обычно на стену над варочной поверхностью.
• Подвесные вытяжки. Их устанавливают под шкаф, располагающийся выше плиты. Такие модели очень компактны, поэтому еще их называют плоскими.
• Встраиваемые вытяжки. Крепятся внутри навесного шкафчика, или в столе, за счет чего отлично дополняют любое интерьерное решение.
• Угловые вытяжки. Их особенность ясна из названия — такая конструкция легко устанавливается в угол.
• Островные вытяжки. Предназначены для кухонных гарнитуров островного типа, рабочая зона которых располагается в центре кухонного помещения. Монтируются они с помощью специальных потолочных креплений.

Вытяжка островного типа

Зачем нужна вентиляция на кухне

При готовке пищи в кухне скапливаются различные вредные вещества. Некоторые из них могут быть опасными для здоровья человека. Одним из таких считается угарный газ, который накапливается в воздухе после сгорания «голубого топлива» или при готовке пищи в дровяной печи. Его запах не ощущается, да и само вещество не может качественно отбираться угольными фильтрами. Высокие концентрации угарного газа приводят к отравлению, а затем и к летальному исходу

Вот почему важно разработать эффективную схему воздухообмена кухонь и удалить этот опасный продукт

При включении конфорки газовой плиты, а также при работе водонагревательной колонки во внутреннее пространство помещения попадает некоторое количество не успевшего сгореть природного газа. Правильно работающая естественная вентиляция, установленная на кухне, легко справится с подобным выбросом, но её мощности будет не достаточно при утечке топлива с трубопроводов. При выявлении устойчивого запаха этилмеркоптана необходимо позвонить в аварийную службу.

Существуют и другие вещества, загрязняющие воздух на кухне:

1. Чад от жарки продуктов выделяется в виде переработанных частиц жира и подсолнечного масла В результате сильного нагрева такие вещества становятся опасными для жителей дома, они оседают на стенах помещения, посуде и мебели, а также на наших лёгких. Для эффективного отвода таких частиц необходимо подобрать правильный размер вентиляции на кухне.
2. Кроме чада в помещении выделяется водяной пар. Он относительно безвреден, но может повлиять на микроклимат в помещении.

Из вышеуказанного можно сделать единственный правильный вывод о необходимости использования качественной вентиляционной системы. Она позволит удалить кухонные запахи и излишнюю влажность.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

1. Закрепить крепление вытяжки к стене.
2. Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
3. Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

• Устройство должно монтироваться с максимальной надежностью;
• Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

• Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
• Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм

Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм. Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Система вентиляции кухни: требования, особенности, правила обустройства

Обеспечить вентиляцию для кухни в квартире можно регулярным техобслуживание вентшахт. Второй способ – установить приточный клапан, пусть даже самый простой – это поможет усилить приточную вентиляцию. Если в доме установлены деревянные окна, которые не имеют полноценной герметичности, то приток с улицы в квартиру будет обеспечен.

Приточный клапан в вытяжку

Но наиболее часто можно увидеть окна пластиковые, которые закупоривают все настолько плотно, что ни одна молекула не может просочиться и естественная циркуляция не работает. Часто приточный клапан встраивается непосредственно в само окно – в форточку. В ситуации с пластиковыми окнами – это суровая необходимость жизни, а не каприз.
Оконный приточный клапан

Учитывать мелкие детали

У продавца-консультанта необходимо сразу разузнать все дополнительные возможности оборудования, чтобы пользоваться функциями в полной мере и обеспечить максимальную защиту всех комнат от гари и пара.

Некоторые модели имеют встроенные таймеры, которые можно без труда запрограммировать на определенное время. Прежде чем остановиться на одном из вариантов специалисты, советуют досконально изучить возможности и потребности жилища, а уже от этого отталкиваться во время покупки.

Поспешные действия могут привести к нерациональным растратам, которые не приведут к положительному результату. В определенных случаях лучше доверить просчет мощности аппаратуры профессионалам, сделав предварительные замеры помещения лично или с помощью друзей.

Требования к вентиляции в квартире

Общие требования на кухне звучат так:

• кухонная вентиляция монтируется отдельно и не должна пересекаться с ванной и прочими трубами отвода;
• объединения венттруб кухни, санузла, жилых комнат проводиться не должно;
• весь воздух, что будет удаляться в многоквартирном доме, выводится через трубы для вытяжки кухни, на крышу;
• если есть желание применять воздух из кухни по второму кругу, то делать это можно только после рециркуляционной очистки с помощью специальной установки;
•  труба вытяжки для кухни с отводом в вентшахту не должна перекрывать вентпроем;
•  для работы приточной необходимо обеспечить приток свежего воздуха в помещение.

Также для каждой квартиры рассчитываются на стадии проектирования объёмы циркулирующего воздуха, мощность установки (если таковые планируется ставить в доме и прочие нюансы).

Как выбрать вытяжку или вентилятор

Чтобы правильно выбрать подходящую модель для вентилирования кухни, нужно рассмотреть следующие параметры:

• Производительность. Согласно строительным и санитарным нормам, вытяжная система на кухне должна поддерживать десятикратную замену воздуха, имеющегося в помещении. Это означает, что общий объём замены должен превышать кубатуру кухни в 10 раз. Также нужно прибавить 30% на всякий случай. В результате получится необходимая мощность, которая подходит конкретной кухне. Также на определение производительности влияет и качество тяги естественной вентиляции. Если её уровень высокий, подойдут и маломощные модели, а в случае недостаточной тяги нужен вариант с большей производительностью.
• Уровень шума. Оптимален здесь показатель в 35 дБ, что слегка превышает шёпот (30 дБ). Шум напрямую зависит от мощности вентилятора. Тихий вариант годится для кухни.
• Условия эксплуатации. Если вентилятор будет расположен в вытяжке над плитой, ему необходима надёжная защита от воздействия высокой температуры. Многие агрегаты покрыты термостойкими составами.
• Дополнительные возможности. Некоторые вытяжки помимо своей непосредственной функции дополнены ещё и программируемыми таймерами, датчиками присутствия человека и прочими опциями, которые значительно повышают удобство применения.

При выборе вытяжки учитывайте её дизайн, чтобы она гармонично и красиво смотрелась в интерьере.

Может ли вытяжка украсить кухню? Разумеется, если только она подобрана с умом и выглядит безупречно и стильно!

Инструкция по установке кухонной вытяжки

На первых порах вам понадобится только обычный оцинкованный П-образный профиль шириной порядка 15 мм. Прибейте сделанную из него прямоугольную рамку к потолку дюбелями (а лучше – анкерными болтами) над центром плиты, раза в полтора меньший, чем габариты плиты. Скажем, если плита у вас 50х60 см, то стороны прямоугольника на стене пусть будут 30х40 см. Причем один из профилей можете прибить прямо вдоль стены, к которой прилегает плита – прочнее будет конструкция.

Каркас купольной вытяжки

Отмерьте от варочной поверхности плиты 65 см вверх и прибейте к стене горизонтально еще один профиль, на этот раз – равный ширине плиты (в нашем случае – 60 см). Им будет задана высота кухонной вытяжки над плитой.

На основе этого профиля соберите над плитой рамку по габаритам плиты (в нашем случае 50х60 см). Это будет контур нижней части раструба нашей купольной вытяжки.

На первых порах поставьте под эту (нижнюю рамку) подпорки, чтобы она не отвалилась. А затем при помощи наклонных боковых рёбер из таких же профилей свяжите верхнюю рамку (ту, что вы прибили к потолку) с нижней, висящей над плитой.

Получился достаточно жесткий каркас купольной вытяжки, который осталось обшить подходящим материалом. Можно использовать жесть, толстую фольгу, гипсокартон, листы негорючего пластика.

Воздуховод от вытяжки к вентиляционному каналу

Если вентиляционное отверстие попало внутрь сооруженного таким образом «купола», то это хорошо. Значит, чад из вашей кухни будет удаляться прямо через него. Многие умельцы делают свои вытяжки «активными», встраивая вместо решеток в такие вентиляционные отверстия вентиляторы от компьютерных кулеров. Устройство это экономное. Может работать хоть круглые сутки.

Если вентиляционное отверстие оказалось в стороне, то придётся добывать гофрошланг и тянуть его от вытяжки.

Для соединения вытяжки с гофрошлангом в ее боковой поверхности заранее делают отверстие и вставляют в него патрубок, равный по диаметру гофрошлангу. Если стенки вытяжки жестяные, то такой патрубок надо вварить сваркой, если сделаны из гипсокартона – то зафиксировать герметиком.

Гофрированный шланг при установке кухонной вытяжки своими руками просто надевают на патрубок и затягивают хомутиком. Или, для надёжности, двумя.

Принцип работы выпускного канала кухонной вытяжки

Не надо забывать и про обратный клапан. Он защищает вытяжку от проникновения в нее воздуха из домовой вентиляционной системы или с улицы (если воздуховод выведен через стену на улицу).

Это – обычная дверка, которую навешивают на конец воздуховода и притягивают слабой винтовой пружиной из проволоки толщиной не более 0,2-0,3 мм. Обычно диаметр таких пружин – 5 мм, длина в ненагруженном состоянии – 15-20 см.

При работе вентилятора поток воздуха преодолевает сопротивление пружины, приоткрывает дверку клапана и выпускает чад из вытяжки в вентиляционную систему. Когда вентилятор не работает, дверка притягивается к выводному патрубку и не допускает возвратного проникновения в него воздуха снаружи.

Вывод воздуховода от кухонной вытяжки на улицу

Надо сказать, что большинство домашних умельцев предпочитают делать для кухонной вытяжки отдельный вывод в домовую вентиляционную трубу или же на улицу. Делается это для того, чтобы не нарушать естественной вентиляции кухни.

Правда, на пути таких решений стеной встают госслужащие: делать отверстия в стенах домовладелец может только по согласованию жилищной инспекцией, которая потребует принести и планировку, и проект переделок, разработанной сертифицированной организаций, и т.п.

Вывод воздуховода через форточку

Один из читателей нашего портала обошёл эту тягомотину элементарным способом: сделал вывод воздуховода от кухонной вытяжки через форточку. Заменил стекла пластинами из плексигласа, в этих пластинках сделал отверстие под пластиковую трубку, диаметром как у гофрошланга. В один (внутренний) конец трубки вставил вентилятор от кулера, к противоположному концу приспособил подпружиненную дверку выпускного клапана. Потом надел на эту трубку гофрошланг и закрепил его хомутиками. Получилось, возможно, и не слишком эстетично, но зато дешево и элегантно.

Подготовка отверстия вентиляционной шахты

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Воздушный клапан – подбор и установка

Для описанной выше цели подойдет клапан, не имеющий привода, пружины, со сплошной заслонкой, у которой ось поворота смещена относительно центра. На фото подходящий клапан изображен слева.

Устанавливаем его в нужном положении, чтобы открывался при неработающей вытяжке, хотя конструкцией предусмотрено противоположное. Добиваемся этого одним из способов:

1. Устанавливаем клапан в строго горизонтальном положении, обеспечив положение оси в 50–60° относительно вертикали. Больший по размерам сектор располагаем вверху. Опытным путем подбираем наклон, когда заслонка полностью открыта при неработающем двигателе. Воздушный поток от работающей вытяжки должен закрыть заслонку. Маломощные вентиляторы могут не обеспечить нужного результата.
2. После установки и регулировки клапана закрываем вход решеткой. Ось располагаем строго по вертикали, но клапан наклоняем в сторону входа на 5°. Сегмент большего сечения смотрит в сторону канала. Заслонка будет открываться от своего веса, а закрываться воздушным потоком, причем усилие требуется небольшое, справятся и маломощные вентиляторы.

В частном доме следует предусмотреть вертикальные вентиляционные каналы. На кухне дополняем их вытяжкой, имеющей отдельный воздуховод. Шахту лучше выводить не над крышей, а сквозь стену на улицу. Снаружи устанавливаем обратный клапан, чтобы не проникал холодный воздух. В квартире выполняем аналогичный вариант, провести работы легче, так как каналы вентиляции уже имеются.

В любом случае полноценно заменить естественную вентиляцию вытяжка с вентилятором в кухне не может, она лишь является хорошим дополнением, улучшающим микроклимат в используемом помещении.

Какая вентиляция будет оптимальным вариантом

Для людей, которые возводят большой по размерам загородный дом или делают ремонт в элитной квартире можно посоветовать дорогую, качественную и эффективную вентиляционную систему с рекуперацией тепла. Владельцы дорогой недвижимости монтируют мощную вытяжку, причём вывод для отработанного воздуха следует сделать в стене. Вместо газовой плиты лучше применять электрический бытовой прибор через меньшие выбросы канцерогенов.

Для застройщиков, которые ограничены в финансовых средствах лучшим вариантом будет использование естественной вентиляции, которую подводят к кухне, ванне и туалету, а также вспомогательным помещениям. Если в частном доме будет использоваться работа вытяжки, установленной над кухонной плитой, то канал для отвода отработанных воздушных масс делают не в вертикальном направлении на крышу, а в стене. На вентиляторе устанавливают обратный клапан, он предотвращает проникновение холодного воздуха из улицы внутрь комнаты.

Лучшим вариантом для владельцев квартир считается уже существующая в доме естественная вентиляция. Кроме этого над плитой в кухне устанавливают вытяжку и с отводом воздуха через отверстие в стене. Если такой вариант не проходит, вентилятор монтируют в стояк существующего канала, но снимают обратный клапан.

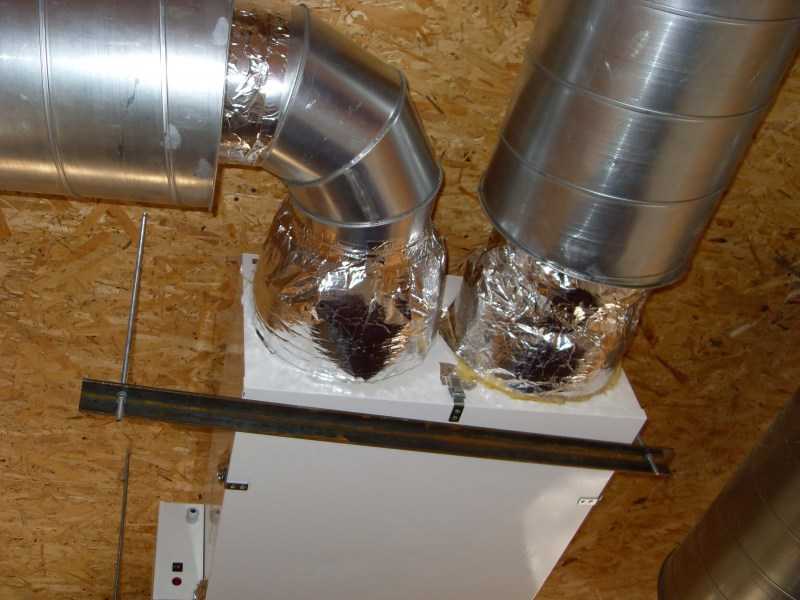

Приточная система

Такая вытяжка для кухни без отвода в вентиляцию работает на забор кислорода с улицы, для обеспечения постоянного притока свежего воздуха. В момент выхода поток поступает в очищенном состоянии и немного нагретым, все свойства техники можно легко регулировать.

Возможности весьма обширные, благодаря настройке и современным датчикам воздух поступает в квартиру комнатной температуры, не создавая дискомфорта и не неся вреда для здоровья.

За процесс отвечает специальный нагревательный элемент. Хотя, по сути, кухня без вентиляции, но дышать становится достаточно легко, это обусловлено современными фильтрами, которые препятствуют проникновению пыли.

Как спрятать каналы вентиляции?

Вот несколько действенных решений, которые помогут вам замаскировать трубы воздуховода:

• Если у вас потолок в двух уровнях, или же подвесной конструкции, можно спрятать трубу за ним.
• Специальные декоративные короба помогут не только в маскировке воздуховода, они легко станут отличным украшением интерьера. В частности, в некоторые модели встроена система подсветки с помощью точечных светильников, что на кухне позволит дополнительно осветить рабочую зону. Размеры коробов позволяют использовать их с любым диаметром труб.
• Приобретая вытяжку встраиваемого типа, не стоит и беспокоиться о маскировке — она устанавливается прямо в мебель, пряча воздуховод от посторонних глаз.
• Способ для любителей метода «сделай сам»: декорирование воздуховода. Если с фантазией у вас все отлично, можно использовать любые материалы, чтобы привести дизайн воздуховода в соответствии с общим интерьерным решением. А ежели особо задумываться над этим нет желания, просто покрасьте его в подходящий под стиль кухни цвет.

Еще один вариант: приобрести специальный комплект вместе с вытяжкой, воздуховод будет выполнен в таком же дизайне, что и она, будет подходить по цвету. В этом случае и маскировка не потребуется, ведь элементы комплекта будут изначально идеально сочетаться друг с другом по задумке дизайнера.

В статье «Как спрятать трубы на кухне» подробнее о маскировке различных коммуникаций.

Надеемся, что данная статья помогла вам разобраться в нюансах покупки и монтажа кухонной вытяжки с воздуховодом. Теперь дело за малым: приобретите подходящую модель, и пусть она прослужит вам без поломок долгие годы!

Нормы и требования к кухонным вытяжным системам и монтажу

К вытяжным системам, как и к любой другой технике, предъявляются требования установки и техническим характеристикам:

1. Соответствие размеров вытяжной системы и газовой плиты под ней для максимальной эффективности удаления запахов.
2. Монтировать вытяжку нужно не меньше чем 50-60 см от плиты. Это делается с целью удобства работы. Кроме того, если вытяжка будет опущена слишком низко, есть большая вероятность возгорания скопившегося на ней жира.
3. Производительность вытяжки должна заменять воздух не меньше чем 10 раз в час. Чтобы подсчитать, какой объем вытяжная система должна переработать, надо учесть площадь и высоту потолков на кухне. Рассчитывать по формуле: V = S * h * 10 * 1,3, где S и h – площади и высота комнаты соответственно, 12 – минимальный показатель обработки воздуха за 60 минут, 1,3 – коэффициент поправки.
4. Если ветканала на кухне нет, то вытяжку лучше монтировать уже с возможностью регулировки производительности, рециркуляцией. Если подключить проточную вытяжку к естественной вентиляции, то это приведет к нарушению работы последней. Также не стоит включать такие устройства надолго.
5. Мастера должны четко следовать инструкциям паспорта оборудования.
6. Вытяжка выравнивается по уровню.
7. Недопустимы повороты под тупым углом, любых поворотов должно быть как можно меньше.
8. Если длинна трассы превышает 300 см, то необходим второй вытяжной вентилятор.
9. Не нужно выбирать оборудование с большой мощностью, от него много шума, и оно не предназначено для жилого помещения.

7 Установка воздуховодов

В комплекте вытяжной системы нет воздуховода. Его необходимо докупать отдельно. Существует мнение, что прямоугольный металлический короб смотрится намного привлекательнее в отличие от алюминиевой гофры, но и у последнего варианта существуют свои преимущества:

1. 1. Гофру необходимо подбирать с таким сечением, которое соответствует входящему отверстию колпака вытяжного устройства. Если размер трубы меньше 2 метров, то гофра почти не создает аэродинамического сопротивления.
2. 2. Ее можно с легкость разрезать простыми ножницами.
3. 3. Этому материалу можно придать квадратное сечение для соединения с хлопушкой.
4. 4. У гофры полностью отсутствуют резонансные свойства, которые иногда появляются у жестких коробов. Если выбор падет на гофру, то приготовление пищи никогда не будет сопровождаться монотонным гулом.

Организовать вентиляционную систему на кухне вполне возможно и своими силами. Но прежде чем начать проведение работ, нужно узнать, какие разновидности вытяжного оборудования на сегодняшний день может предложить современный рынок, что за схемы и правила обустройства вытяжки существуют. Обеспечение вентиляции — ответственное дело, поэтому подходить к нему необходимо очень тщательно.

Как производится вентиляция канализации?

Вывод неприятных канализационных запахов также необходим для комфортного проживания в многоквартирных домах. Система «проветривания» канализации упрощена до минимума: газы выводятся через тот же самый стояк, что и осуществляется отвод стоков.

Чтобы неприятные запахи не беспокоили жильцов, стояк оборудован продолжением, выходящим на крышу, – вентиляционной (фановой) трубой.

На схеме хорошо видно, как устроена вентиляция канализации. Все квартирные сантехнические приборы «привязаны» к общему стояку, который с одной стороны заканчивается фановой трубой, с другой – выпуском, ведущим к централизованной городской сети

Зная схему, можно понять, почему работы по перепланировке санузлов требуют разрешения. Если изменить расположение стояка или подключить большое количество сантехнических приборов, работа вентиляционной системы может быть нарушена.

При оборудовании канализационной сети с учетом вентилирования системы руководствуются СНиП 2.04.01-85.

Особенности работы настенной вентиляции

Для правильного вывода вентиляционного канала через стену необходимо учесть два требования:

• Выводная часть трубы, расположенная за пределами помещения, должна располагаться на удалении от оконного проема более чем 60 см. Высота точки вывода выбирается максимально высокой, но не более 30 см до плиты потолочного перекрытия частного дома;
• Длина горизонтального участка трубы от вывода вентиляции до вытяжки или диффузора воздухоприемника должна составлять не более 90 см для безвентиляторных систем, и до 2,5 м для вентиляций, оборудованных принудительным наддувом.

Окошко для притока свежего воздуха может располагаться на одном уровне с вентиляционным выводом на стене, но обязательно с противоположной стороны помещения кухни. Если оба отверстия планируются на одной стене, то разница в уровнях установки должна быть не менее 150 см.

Кроме того, допускается установка принудительно-вытяжных систем с коаксиальными воздуховодами. Вместо двух отверстий под раздельные вентиляционные каналы, в стене частного дома сверлится один проход под установку двойной трубы. По внутренней трубе электровентилятор выдувает воздух из кухонной вытяжки. По кольцевому промежутку между наружной и внутренней трубами в помещение подается свежий воздух.

Для нормальной работы системы вентиляции кухни необходимо соблюдать два условия. Во-первых, отверстие в стене сверлится размером на 2-3 мм больше, чем наружный диаметр коаксиального воздуховода. Сохранение воздушного промежутка позволяет избежать деформации воздуховода из-за возможных температурных расширений стены и материала трубы.

Во-вторых, при сверлении проходного канала в стене необходимо выдерживать отрицательный уклон в 3-5о, обеспечивающий стекание конденсата за пределы помещения.

Вывод вентиляции из кухни традиционно закрывают решеткой или инжекционной насадкой, закрывающей срез от налипания снега и усиливающей тягу воздуховоде при слабом ветре.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.
