Как правильно пользоваться плиткорезом

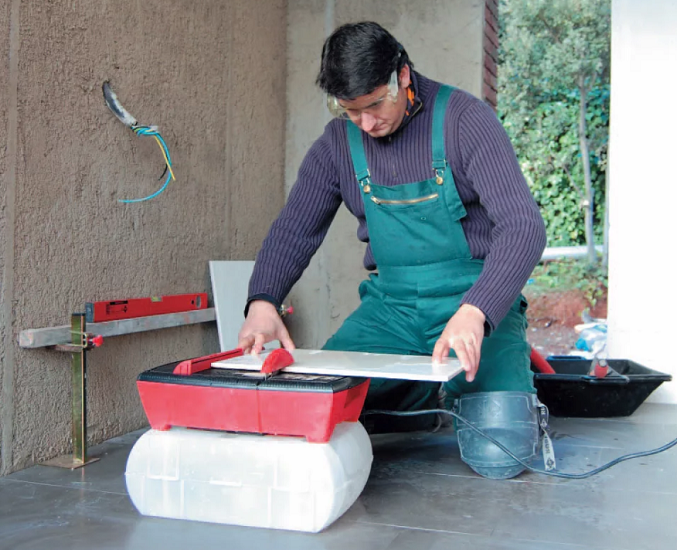

Водяная пила – быстро, точно и без пыли

Водяной пилой иногда называют электрический плиткорез, по конструкции напоминающий циркулярку и относящийся к профессиональным инструментам с соответствующими возможностями и стоимостью. Устройство оборудовано рабочим столом, в продольном отверстии которого вращается режущий диск с алмазным напылением. Особенность электрического плиткореза в том, что рез плитки происходит в присутствии воды, что обильно смачивает диск. Она поступает к месту производимого разреза по специальному патрубку (в более дорогих моделях) или диск смачивается, будучи частично погруженным в поддон с водой.

Мокрый рез при высоких оборотах полотна позволяет формировать идеальный отрезной край, не отличающийся от заводского (формируется фаска под углом 45%). Благодаря постоянному смачиванию, пыль при резке не образуется, равно как и сколы на отрезном плиточном краю. Возможна не только прямолинейная, но и фигурная резка, формирование отверстий различной конфигурации и размеров. Качество и тип кафеля влияет только на скорость резки, и то – незначительно. Водяная пила отрежет полоску какой угодно ширины от любой плитки – стеновой, напольной и даже керамогранитной. Электрический плиткорез – наилучший вариант, чтобы резать напольную плитку, что внутреннюю, что наружную, а также кафель с рельефной поверхностью. При этом не нужно использовать пластиковые уголки при кладке облицовочного материала, закрывающие отрезной край – достаточно заполнить угловой шов затиркой для кафеля.

Если же такого оборудования под рукой нет (что неудивительно), но при этом нужно резать разнотипную плитку, выкраивая отверстия различной формы и размеров, можно воспользоваться универсальным электроинструментом, одна из моделей которого наверняка найдется в арсенале у любого домашнего мастера.

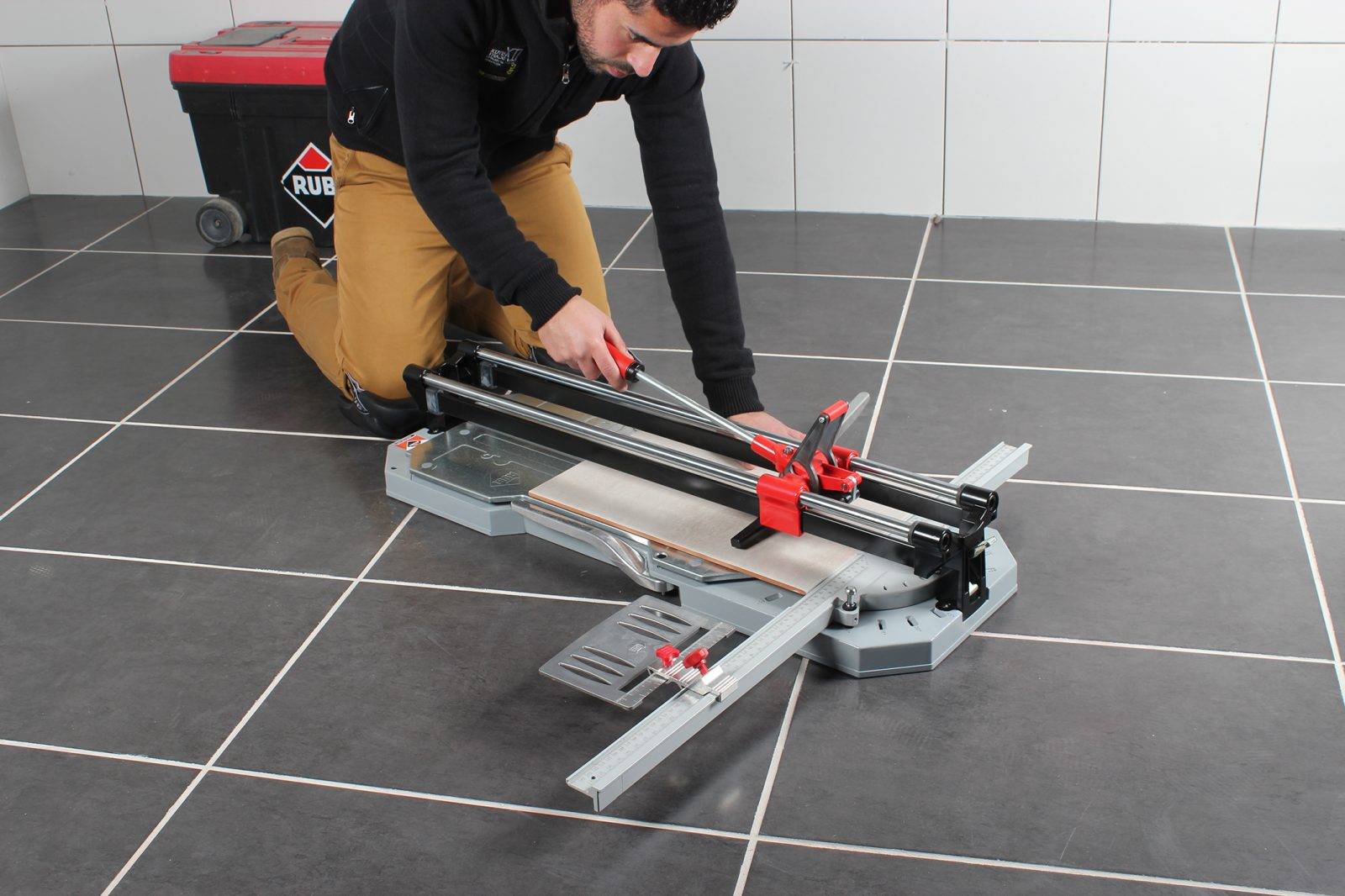

Преимущества ручного плиткореза

По сравнению с электрическим плиткорезом — ручной выигрывает в следующем:

Низкая стоимость. Также следует отметить дешевизну режущего элемента: алмазный диск стоит намного дороже ролика.
Компактность и малый вес — несложно транспортировать.
Простота конструкции.
Независимость от электричества.
Отсутствие шума и пыли.
Нет эксплуатационных затрат: при использовании электрической версии приходится платить за электроэнергию.
Способность работать при любой влажности и температуре.

Разметка перед разрезанием

А вот в чем проигрывает:

Производительность. При значительных объемах работ лучше воспользоваться электрическим плиткорезом.
Качество среза. После ручного плиткореза кромку, если она не будет скрыта плинтусом, приходится шлифовать.
Сложность выполнения операции. Начинающему придется потратить некоторое, пусть и небольшое, время на то, чтобы научиться перемещать ролик с одинаковым усилием и равномерной скоростью.
Возможность резать плитку только по прямой. Обычный электрический плиткорез тоже имеет такое ограничение, но есть специальные модели для криволинейного (фигурного) резания. Режущим элементом выступает кольцо, вращаемое двигателем.
Отсутствует возможность прорезать в плитке канавку.
Ширина отрезаемой части не может быть менее 1 см.

Кроме того, ручной плиткорез с трудом режет плитку высокой твердости.

Виды плиткорезов

Выделяют два основных типа плиткорезов:

Механические устройства. Представляют собой конструкцию из двух параллельных труб, вдоль которых перемещается режущий элемент (ролик из твердых сплавов, кольца с алмазным напылением и т. д.). Прокатываясь с усилием по поверхности, ролик надрезает плитку на всю длину, и она легко ломается при надавливании. Результат зависит от остроты ролика и опыта мастера. Плохо подходят для резания плитки с мраморной или гранитной крошкой.
Электрические устройства, режущие плитку специальными пильными или абразивными кругами. Позволяют получить ровный срез даже в твердых марках плитки. Качество распила зависит от материала режущего круга, скорости его вращения, охлаждения места пила.

Резка механическим плиткорезом кафельной плитки и керамогранита

Чтобы правильно резать кафельную плитку плиткорезом, рекомендуется ее предварительно подержать некоторое время в воде — это позволяет легче ее разрезать.

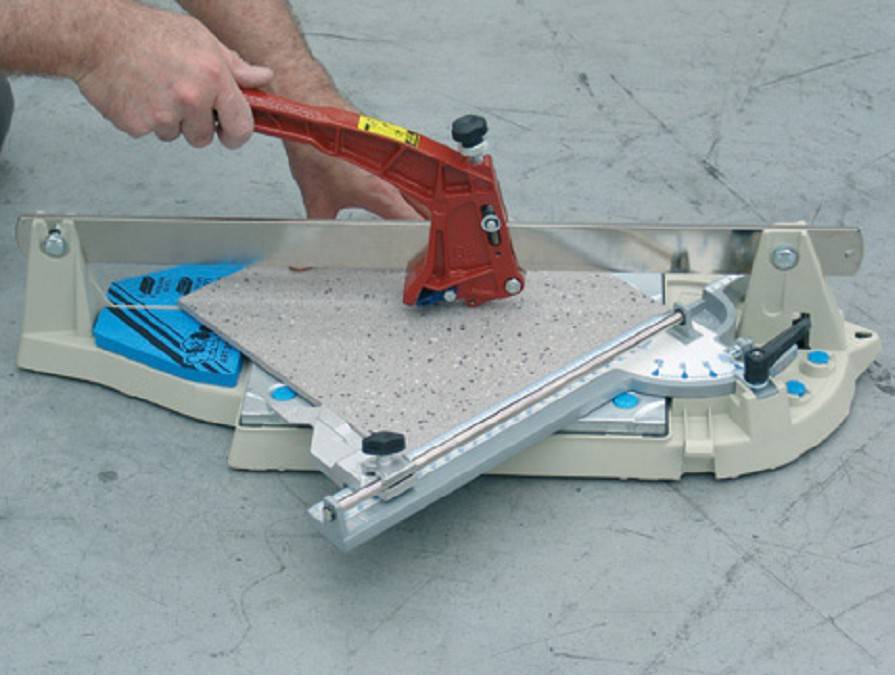

С помощью механического стационарного инструмента режут плиточный материал следующим способом:

на поверхности кафеля наносят разметочную линию;
укладывают плитку на станину так, чтобы разметка совпала с траекторий, по которой движется режущее колесико (каретка);

несильно надавливая на каретку, проводят ей один раз по линии разреза;

рукоятку устанавливают в рабочее положение, затем ее резко опускают, ломая по разрезу кафель.

Нажим на каретку должен быть такой силы, чтобы колесико прорезало плиточную эмаль, а кафель не продавился. Проводить несколько раз не стоит, потому что края фрагментов получатся неровными. Когда грань получается с неровностями и сколами, ее потребуется дополнительно отшлифовывать. Резать керамогранит плиткорезом стационарного типа можно лишь при толщине плиток до 15 мм. Алгоритм процесса полностью аналогичен изложенному выше.

Ручными роликовыми резаками работают так же, как и стационарными приспособлениями. При этом подходит только кафель минимальной толщины: такие инструменты не предназначены для профессионального использования. У некоторых новичков довольно часто возникает вопрос о том, можно ли плиткорезом резать стекло. Это делать можно, но только с обычным материалом. Чтобы резать закаленные разновидности, потребуется специальный электроинструмент.

Плиткорезом-кусачками работают следующим образом:

заводят инструмент на край кафеля, располагая его широкой частью на лицевой поверхности керамики, а центральная часть кусачек размещается вдоль линии изгиба непосредственно над бороздкой;
затем аккуратно отламывают кусочки материала.

Как работать плиткорезом ручным по кафельной плитке

Сам принцип резки не отличается для всех видов плиток, сделанных из разного материала. Однако существуют небольшие нюансы. От керамогранита кафель и керамика отличается хрупкостью

Здесь важно правильно рассчитать усилие на рычаг. Если оно слабое, ролик прорежет мелкую канавку

Плитку будет трудно переломить или она лопнет совсем в другом месте. Слишком сильно надавливать тоже нельзя. От чрезмерного усилия кафель способен треснуть под резаком.

Для кафеля и керамики нужно правильно подобрать усилие нажима рычага

При чрезмерно сильном нажиме рычагом резак в кафеле проделает слишком глубокую канавку. На плитке по декоративному слою пойдут сколы. Их потом придется шлифовать.

Рез по кафелю и керамике делают только один. Повторно с точностью провести резак не получится. На заготовке образуется два разреза или виляющие линии. Разлом будет неаккуратный с крошащейся кромкой.

Если усилие правильно выбрано, кафель легко переломится на две части. Кромку в любом случае шлифуют напильником или болгаркой.

Разрезание плитки болгаркой

В этом видео показан общий принцип работы болгаркой, включая шлифовку краев разлома.

Однако стоит понимать: для такой филигранной работы нужен хороший навык. Кроме того, достаточно часто при отрезании диском – как по прямой, так и по кривой – возникают сколы. Чтобы резать плитку болгаркой без сколов и других проблем, мастера рекомендуют наклеивать по линии разреза малярный скотч и делать разметку по нему. Кстати, это удобно делать обычным карандашом.

Чтобы упростить работу, лучше зафиксировать плитку или керамогранит на рабочем столе.

Это удобно делать специальными зажимами-струбцинами. При этом обязательна амортизация опорных поверхностей струбцин и хотя бы минимальная амортизация рабочего стола – это поможет избежать нежелательной вибрации, ведущей к сколам на плитке и ее неровному разлому.

На стол рекомендуют подкладывать пенопласт, вспененный полиэтилен и другие аналогичные материалы.

Иногда получить ровный разрез не выходит, в этом случае можно «выбрать» болгаркой материал до определенного контура, и потом загладить край абразивом.

Если необходимо сделать прямоугольный вырез или разрезать плитку по ломаному контуру, выполняются прямолинейные пропилы.

К сожалению, при этом сложно избежать надрезов по углам.

Болгаркой также удобно шлифовать не совсем ровные края плитки после разрезания. Для этого используются специальные гибкие абразивные круги.

Технологии резки керамогранита

Рассмотрим технологии резки керамогранита наиболее популярными инструментами.

Ручной плиткорез

При всей своей простоте ручной плиткорез обеспечивает достаточно высокое качество работы. Инструмент состоит из опорной платформы, двух направляющих, благодаря которым рез получается идеально ровным, рычага с режущим валиком и зажимами для разлома плитки.

Ручной плиткорез подходит для плитки толщиной 8 мм, 1 см и т. д. (до 12 миллиметров). Учтите, что чем толще плитка, тем больше в диаметре должен быть режущий ролик. В идеале эти две величины должны совпадать.

Подготовка плиткореза к работе

Перед началом работы необходимо убедиться, что режущий ролик не затупился и его размер соответствует толщине выбранной плитки. В случае необходимости ролик заменяется.

Определяется лёгкость хода плиткореза по штангам-направляющим. Если режущий элемент проходит туго или, наоборот, болтается, стоит проверить подшипники и почистить направляющие.

Резка керамогранита

После проведения замеров на плитке карандашом или маркером делают соответствующие отметки;
плитку укладывают на платформу плиткореза, совмещают линию разреза с режущим роликом;
чтобы плитка не смещалась во время резки, её обязательно фиксируют рукой;
ролик устанавливают на краю плитки и, плавно нажимая на рычаг, проводят его по всей линии разреза;

Чем плавнее вы будете двигать ролик, тем качественнее получится готовый разрез.

после того как надрез на плитке сделан, её крепят на платформе фиксирующими лапками таким образом, чтобы линия разреза находилась между ними;
на выступающую за платформу часть плитки начинают давить рукой до тех пор, пока плитка не разломится.

При разрезании ручным плиткорезом края плитки получаются достаточно ровными, однако появление мелких сколов и неровностей не исключено. В этом случае деформированный край нужно отшлифовать.

Видео: как резать керамогранит ручным плиткорезом

Предлагаем вам мастер-класс по резке керамогранита ручным плиткорезом.

Болгарка

Болгаркой можно резать самые разнообразные материалы, керамогранит не является исключением.

Подготовка к работе

Для резки керамогранита на болгарку должен быть установлен специальный «алмазный диск». При установке диска проверьте надёжность его крепления, а также обязательно наденьте защитные очки и перчатки.

Работа с болгаркой

Сама технология резки керамогранита мало отличается от резки других материалов.

На плитку карандашом наносят разметку, по которой будет осуществляться разрез;

плитку разрезают по намеченной линии болгаркой. Чтобы уменьшить количество сколов старайтесь резать плитку «в один подход»;
поскольку при резке керамогранита болгаркой на краях и лицевой стороне плитки могут остаться мелкие сколы и трещины, торец плитки после отрезания зачищают наждачной бумагой или шлифовочным диском.

Видео: как резать керамогранит болгаркой

Электрический плиткорез

Если два предыдущих способа рассматриваются в рамках «сухой» резки, то следующая технология относится к «мокрой». Другими словами, во время процесса на плиткорез подаётся вода, которая оберегает режущий элемент от перегрева. Тем самым обеспечивается практически идеально ровный и гладкий разрез.

Электрические плиткорезы бывают двух видов: с подвижным и неподвижным диском. В первом случае режущий модуль передвигается вдоль плитки по специальным направляющим, во втором – плитка подаётся на диск с помощью платформы или просто руками.

Кроме платформы и режущего модуля большинство электрических плиткорезов снабжены ёмкостью с водой, в которую погружена часть режущего диска. Это позволяет предохранить диск от перегрева, а также значительно уменьшает количество пыли во время работы.

Подготовка к работе

Перед началом работы следует проверить надёжность крепления диска и наличие воды в специальной ёмкости.

Если плиткорез уже использовался, то режущий диск необходимо очистить, а воду сменить, поскольку попавшая в неё керамогранитная крошка препятствует процессу охлаждения.

Резка плитки

Сама технология резки на электрическом плиткорезе очень проста: заранее намеченную линию разреза совмещают с режущим диском и специальным рычагом перемещают его вдоль плитки или подают её на диск.

Поскольку края среза на электрическом плиткорезе получаются практически идеально ровными, дополнительная их обработка не потребуется.

Сложная фигурная резка керамоплитки

Кроме стандартной резки изделий, при которой делается ровный разрез, существует фигурная резка керамической плитки. Плиткорезы в этом случае становятся бесполезными, так как могут делать исключительно ровные линии надреза.

Один из распространенных случаев розетка. Как вырезать отверстие под розетку в керамической плитке? Все зависит от обстоятельств. Иногда достаточно сделать П-образный обрез по размерам розетки. Другой вариант – разделить две плитки на две прямоугольные части и отрезать их. В таком случае длинная сторона подрезается при помощи плиткореза, а короткая – болгаркой. Внешние углы выполняются по той же схеме.

Есть и другой способ выполнить П-образную резку. Для этого используется любой приемлемый способ. Например, та же линейка и стеклорез, для создания надрезов на глазури. После чего лишние части откалываются, а края затираются при помощи наждачной бумаги.

А вот как вырезать отверстие в керамической плитке под трубу? Здесь уже сложнее, так как отсутствуют прямые углы. Отверстие должно быть круглым и ровным. Профессионалы используют специальные коронки, которые имеют алмазное напыление и позволяют быстро сделать отверстие нужного диаметра под канализационную или водопроводную трубу.

А как быть, если таких коронок нет? Первый вариант – использовать сверло по плитке или победитовое сверло. Это не самый простой способ, но вполне реализуемый:

Перед тем, как в керамической плитке вырезать круг, нужно установить плитку на ровную и чистую поверхность.
На поверхность плитки наносится разметка.
Сверлом в дрели делаются ровные отверстия по намеченному кругу. Их нужно делать плотными, чем ближе, тем лучше.
При помощи того же сверла нужно убрать оставшиеся промежутки, выполняя работу под углом в 45 градусов.
Отверстие получится грубым и неаккуратным. Поэтому наждачкой и крупными кусачками это поправляется.

Если данное отверстие делается под смеситель или под подразетники, то с выравниванием краев заморачиваться не нужно, они скроются.

Когда нужно сделать отверстие большего диаметра, например, для принудительной вентиляции, используется мини-болгарка с диском для керамики. Опять-таки на ней делается разметка, а при помощи болгарки делается два разреза крест-накрест. После делается четыре ровных надреза между ними, чтобы образовался квадрат. Остальные края откусываются кусачками. Не стоит сразу откусывать большие куски. В конце все зачищается наждачкой. Другой вариант резки – непосредственно по контуру намеченного круга на половину толщины. После чего делается разрез на всю толщину крест-накрест. Осталось отломить 4 элемента.

Сделать отверстие можно при помощи лобзика и специальной струны для него. Плитка размечается, в ней делается отверстие, в которое вставляется струна для ручного лобзика или пилка по плитке электролобзика. Делается отверстие по контуру. Оно получится ровным и аккуратным.

Одним из самых популярных способов, является использование сверла, называемого «балеринкой». Балеринка позволит максимально аккуратно выполнить круглые отверстия правильной формы различных размеров.

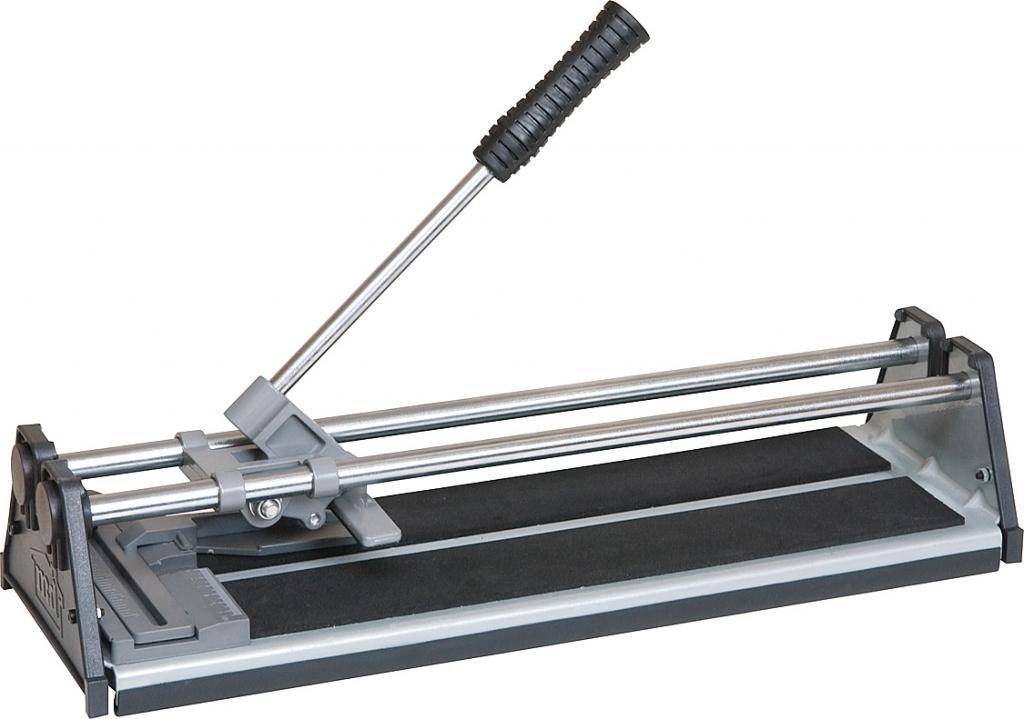

Устройство инструмента

Ручные модели плиткорезов отличаются оптимизированной конструкцией с рычагом, который и осуществляет раскрой. Базируется функциональная часть на металлической платформе, устанавливаемой на ровную поверхность. Это своего рода станина, обеспечивающая стабильность рабочего процесса. На платформе находятся направляющие рельсы, пружинящий блок для надежного крепления заготовки и захваты. Резку выполняет ролик, перемещением которого руководит сам пользователь. То есть от сноровки исполнителя во многом и будет зависеть качество результата. Так работает типовая конструкция для стандартных операций, но как пользоваться ручным роликовым плиткорезом, если нужно получить сложный фигурный раскрой? Во-первых, косой рез позволяют получить и простейшие бюджетные модели с поворотной функциональной частью. Достаточно изначально выполнить наклон рабочего органа относительно платформы и произвести нужное рассечение. Во-вторых, исключительно для отверстий следует применять модели с балеринкой. В некотором роде это интегрированное сверло, которое тоже действует по заданным направляющим, но чаще всего имеет электропривод.

Разновидности облицовочного материала и особенности различных его типов

От разновидности облицовочного материала зависит способ раскройки. Наиболее важным в этом вопросе является не только материал, но и роль, которая отводится каждой плитке в композиции. Плитки обычно выпускают коллекциями – это продуманные с точки зрения цвета и рисунка наборы. Большинство коллекций состоит из нескольких обязательных элементов.

Фоновые плитки обычно не имеют рисунков. В коллекциях могут присутствовать несколько разных по цвету плиток. Резать плитку лучше в тех местах, где фон однороден, так обрезанная облицовка будет не так сильно бросаться в глаза.
Бордюры – небольшие элементы, которые разделяют большие цветовые массивы плитки, часто они имеют прямоугольный формат. По возможности резки бордюров можно избежать, если эти элементы не подходят к стенам.
Плитки с декором – эта разновидность плитки с рисунком или рельефным изображением. От резки плитки с декором лучше сразу отказаться. Для этого на этапе раскладки плитку с декором надо выносить в центральные места помещения. Также плитку с декором не рекомендуется располагать под потолком или у пола.

Укладка плитки без предварительной раскладки увеличивает количество разрезанных элементов. Если на бумаге спланировать расположение, то можно избежать большого количества обрезков и брака. Подробнее про ошибки при укладке плитки читайте в статье «»

Напольная плитка обычно толще настенной, поэтому резать её сложнее. К тому же на полу чаще используют крупноформатную плитку, неровности при резке на ней тоже заметны.

Напольную плитку резать приходится чаще, если углы в комнате отклоняются от 90 градусов. По этой причине для укладки плиточных покрытий на пол стены в помещении должны быть выравнены. Про выравнивание стен штукатуркой читайте в статье «»

Материал плитки

От материала, из которого изготовлена плитка часто зависит толщина и прочность материала. Некоторые материалы обладают высокой плотностью, соответственно не каждый инструмент способен их разрезать. Некоторые материалы требуют деликатного подхода и подлежат раскройке только специализированным инструментом.

Керамическая плитка – наиболее распространенная разновидность, сверху она покрывается декоративным глазурованным покрытием. Кафельная плитка подразделяется на настенную и напольную, последняя обычно толще, от этого её сложнее резать.

Керамогранит отличается высокой плотностью, это обуславливает его низкое водопоглощение. Из-за этого такая плитка часто используется для полов, влажных зон и улиц. Подручными средствами будет сложно разрезать керамогранит — раскройку лучше делать электрическим или ручным плиткорезом.
Клинкерная плитка – разновидность облицовок высокой плотности, её используется для наружных работ (облицовки, мощения площадок и др.). Для толстого клинкера потребуется болгарка или водяная пила (электрический плиткорез).
