Подготовка инструмента
Купленный инструмент перед работой требуется проверить. Для начала необходимо изучить инструкцию, как правильно работать электрорубанком. Затем выполняют подготовку, при этом проверяется:
- легкость вращения вала;
- расположение подошвы;
- положения режущих элементов;
- свободное нажатие клавиши включения;
- наличие разных дефектов: целостность корпуса, кабеля и т.д.
Комплектацию и рабочее состояние инструмента нужно проверить еще при покупке. Целостность инструмента определяется зрительно, вращение барабана можно проверить, перемещая его ладонью. Функционирование клавиши пуска – с помощью нажатия на нее. Если никаких дефектов не выявлено, производится пробный пуск.
Подготовка инструмента является залогом качественного результата Источник topex.net.ua
Регулировка плиты
Регулировку оборудования начинают с настройки расположения передней части подошвы. Для чего потребуется линейка. Работы производятся в следующей последовательности:
- Двигающуюся часть подошвы при помощи ручки регулирования устанавливают в положение, обеспечивающее наименьшую глубину строгания.
- Устанавливают рубанок на ровной плоскости верх ногами.
- Барабан вращают таким образом, чтобы один из ножей находился сверху его оси.
- На плиту укладывают линейку: обе детали обязаны находиться в одном уровне.
Если накладка на подошве находится под углом, то дефект исправляется следующим образом:
- удаляют ручку регулировки и передний элемент плиты;
- чистят внутренности инструмента от грязи;
- производят смазку деталей;
- устанавливают подошву и ручку на место;
- определяют расположение плиты линейкой.
Вместо линейки можно использовать любую ровную поверхность Источник ytimg.com

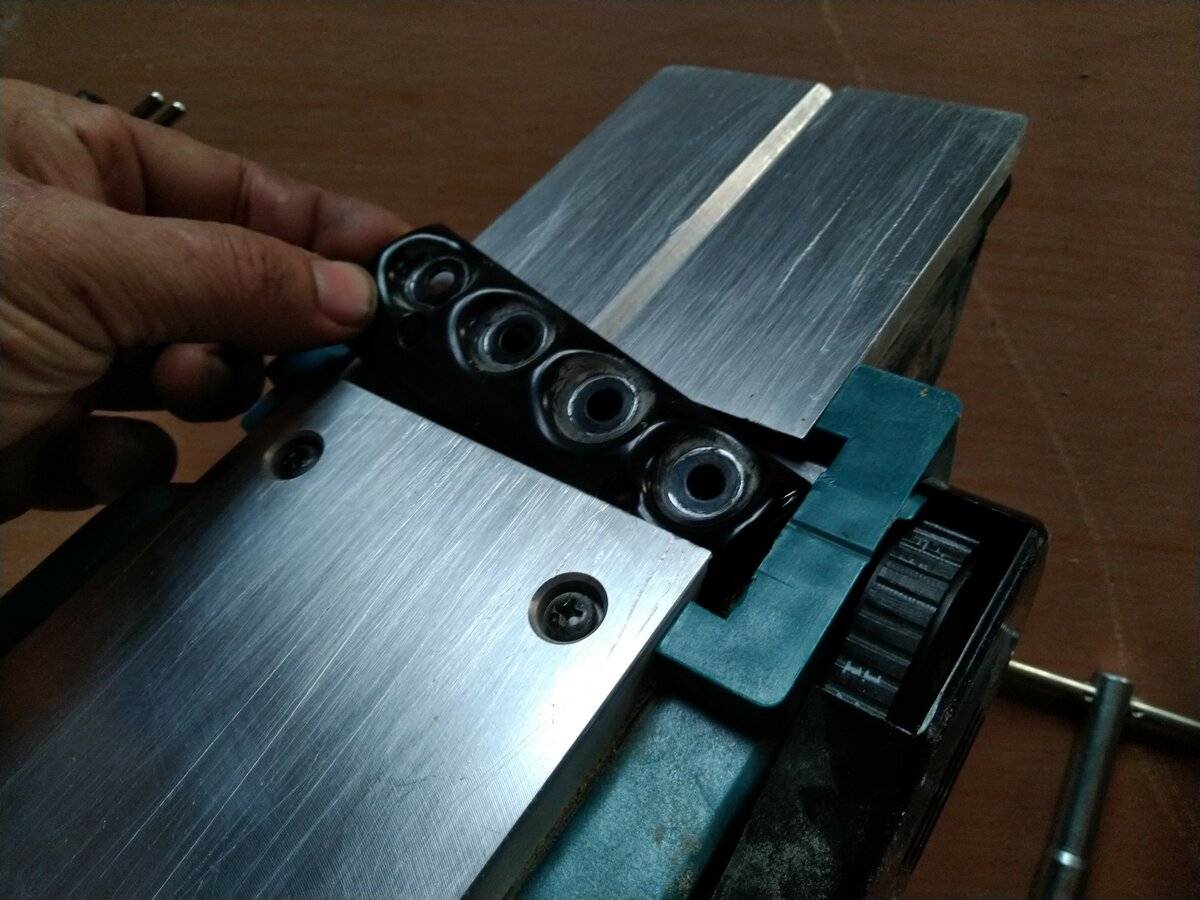

Крепление ножей

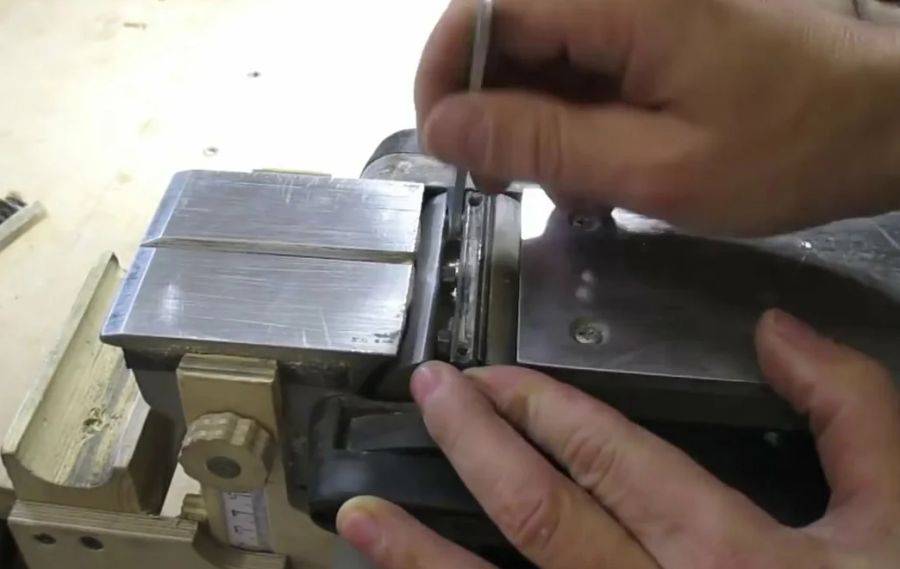

Правильная установка ножей на электрорубанок также проверяется с помощью линейки. Для чего она прикладывается к краю подошвы. После определяют, задевают ли режущие элементы поверхность. Когда они не касаются линейки, требуется регулировка. Шестигранником, который находится в комплекте с инструментом, ослабляют ножи. После режущие края устанавливаются параллельно плиты так, чтобы они выходили приблизительно на 1 мм.
Зная как выставить ножи на электрорубанке, можно использовать этот способ для инструментов с одним или несколькими лезвиями. После регулирования кромки должны находиться в требуемом положении.
Надо учесть, что от выступания лезвий над плитой будет зависеть глубина обработки и плавность хода электрорубанка. Во время правильной установки ножей они не должны цеплять плиту в процессе работы барабана.
Крепление лезвий не вызывает особой сложности Источник yandex.net
Заточка ножей
Перед тем как отрегулировать ножи на электрорубанке, необходимо, если требуется, произвести их заточку. Это можно выполнить благодаря специальной колодке. Непосредственно процесс выглядит следующим образом:
Вначале подготавливается абразивный камень. Его на 2-3 минуту укладывают в воду. Это позволит абразиву ее впитать, а, соответственно, в процессе работы будет не так много пыли. Затем камень ставится на точильный станок.
Далее нож гайками фиксируется в специальной колодке. Она поможет сделать заточку под необходимым углом (30 градусов).
После производится непосредственно заточка
Самое важное при этом, не нарушить балансировку ножа, иначе рубанок не будет качественно работать.
Заточка ножей электрорубанка производится и другими приспособлениями. К примеру, в магазинах продаются специальные точилки, которые позволяют натачивать лезвия от инструментов любых производителей.
Заточку ножей электрорубанка лучше доверить специалистам Источник zatochka-ru.ru
Необходимая техника безопасности
Если пренебрегать определенными правилами безопасности, электрорубанок способен нанести очень серьезную травму.
Прежде всего, перед началом работы необходимо надежно зафиксировать заготовку. Иначе она может сорваться и нанести серьезные повреждения самому работнику и окружающим его людям.
Когда проводится визуальный осмотр режущих поверхностей, настройка ножей, необходимо в обязательном порядке отключить инструмент от подачи напряжения. Случайное включение может отрезать пальцы.
Обработка поверхности должна начинаться только после набора лезвиями максимальных оборотов перед касанием доски.
Электрорубанок, который откладывается в сторону для проверки обрабатываемой поверхности, обязательно должен лежать на боку.
Во время производства работ электрический шнур должен быть без перегибов, он должен лежать прямо без узлов и путаницы. Не должно быть никаких повреждений электроизоляции.
Как наточить нож рубанка
Первая попытка правки режущей кромки показала хорошую работоспособность созданного приспособления для заточки столярного инструмента, но сразу указала на его недостатки, которые были допущены в спешке.
Что усложняет работу заточной тележки
О высоте корпуса
Для создания качественной режущей кромки необходимо правильно выставить угол заточки. Он формируется выдвижением ножа рубанка, используемого в качестве гипотенузы прямоугольного треугольника.
Этот фактор необходимо учитывать при создании высоты тележки. Для формирования самых острых углов мне потребовалось максимально выдвигать нож из заточного приспособления, а это не очень удобно.
Поэтому при наладке я уменьшил высоту приспособления до минимума, обрезав часть корпуса. На это ушло всего несколько минут, а возможности и удобство пользования инструментом расширились.
О ширине расстояния между колёсами
Здесь тоже была допущена ошибка. Широкая тележка требует крупногабаритного точильного камня или наждачной бумаги большой площади. Это не экономно.
Я по возможности уменьшил расстояние между шарикоподшипниками, и они стали помещаться на самодельном точильном камне, сделанном мною из керамической плитки. С его помощью удобно осуществлять доводку режущей кромки после ее правки на крупнозернистой шкурке.
Другие рекомендации
Сделанный мною корпус из бруска удобнее выполнять из трех составных частей:
- нижней, служащей осью крепления колес и прикрепленной на верхнем переходнике;
- средней прямоугольной;
- верхней из закрепленной крепежной пластины.
Нижнюю заготовку с подшипниками можно делать уже, чем ширина полотна рубанка и крепить отдельными шурупами к средней, а шпильки располагать в средней и верхней частях. В этом случае режущий инструмент станет удобнее.
Технология заточки
В этом вопросе ничего сложного нет, если правильно установить нож рубанка. Его плоскость подводов должна точно лежать на поверхности точильного камня в тот момент, когда тележка находится в рабочем положении
Надо обратить внимание на:
- плотность и равномерность прилегания поверхностей;
- строго перпендикулярное положение режущей кромки относительно направления движения заточной тележки;
- отсутствие препятствий на пути колес.
Сама заточка выполняется быстро. Мой помощник — школьник начальных классов с большим интересом выполнил эту несложную работу, покатав подготовленное приспособление по ровно расстеленной полосе наждачной бумаги.
У него получился довольно удовлетворительный результат: вполне нормальная ровная режущая кромка, но не до конца сформированная плоскость скоса внизу.
Мне осталось немного поработать, чтобы устранить указанный дефект. Затем довел режущую поверхность до хорошего состояния на самодельном точильном камне с мелким зерном.
Качество поверхности улучшилось. Дальше требуется правка на коже или резине с пастой ГОИ.
Но даже в таком состоянии рубанок стал хорошо строгать древесину, создавая тонкую и равномерную стружку.
Заканчивая изложение материала хочу обратить внимание, что приспособления для заточки ножей рубанка, стамески и другого столярного инструмента имеют различные конструкции. Самые простые создаются из обычного деревянного бруска, в котором делается пропил под углом для крепления режущего лезвия. Этим бруском ведут по точильному камню
Заточка вполне удовлетворительная, но возникает дополнительное трение древесины, которая к тому же постепенно стачивается. А в описанной конструкции подшипники качения снимают эту нагрузку
Этим бруском ведут по точильному камню. Заточка вполне удовлетворительная, но возникает дополнительное трение древесины, которая к тому же постепенно стачивается. А в описанной конструкции подшипники качения снимают эту нагрузку.
Рекомендуемая мной конструкция предназначена для начинающих мастеров без практического опыта. Профессиональные столяры пользуются дорогими и высокоточными приспособлениями.
О них подробно рассказывает Андрей Ярмолкевич в своем видеоролике «Заточка ручного рубанка».
Полезные товары
- Магнитный браслет – держатель
- Монета-сувенир для принятия решений
- Поворотная головка на кран для экономии воды
Как заточить ножи электрорубанка в домашних условиях своими руками
Для правки и заточки ножей электрорубанка в комплекте многих брендов и моделей есть специальные зажимы. Они позволяют строго выдерживать нужный угол заточки. Простейшая правка проводится вручную, круговыми движениями по мелкому абразиву.
Заточка – сначала по крупному абразиву, со снятием части металла (сотые доли мм) до тех пор, пока кромка острия не начнет заворачиваться на обратную сторону. После этого заточку завершают правкой (шлифовкой) с обеих сторон на мелком абразиве (нулёвке).
В сети есть видео заточки ножей с помощью самодельных приспособлений или вручную на отрезных или абразивных кругах на УШМ или точильных станках. Большинство рекомендованных способов подходит для заточки топоров, но не ножей электрорубанка. Испортить нож при такой заточке можно одним неверным движением.
В итоге жало может перегреться до потери закалки, ножи изменятся по весу и будут разбалансированы, снимется слишком много металла, изменится угол, образуются неровности и т.д. Без опыта и точных по размеру приспособлений с допусками в десятые/сотые доли мм точить с помощью электроинструмента не рекомендуется.
Рекомендованный способ заточки своими руками на видео:
Как понять, что пришла пора точить
Ножи явно требуют заточки, когда:
электрорубанок вибрирует и «прыгает» на заготовке, при строгании требуется усилие;
стружка вместо длинной и тонкой, иногда пушистой лентообразной становится рваной;
строганная поверхность шершавая, с задирами;
при осмотре острия на свету под разными углами (можно под лупой) видно, что острие закруглилось;
опытные мастера определяют остроту «на ощупь», просто осторожно проведя пальцем сверху вниз режущей кромки.
На практике бывает, что ножи остаются острыми, но попадается проблемная древесина – с перекрученными волокнами, «запаренная», абсолютно сухая, суковатая. Тогда даже острые ножи работают как тупые, а тупые просто не берут такой материал совсем. Иногда пробуксовывает ремень, теряются обороты, тогда самые острые лезвия не могут строгать нормально.
Для получения обработки высшего качества, опытные мастера, наоборот, регулярно не только поправляют, но и шлифуют ножи. Шлифовка проводится так же, как ручная заточка, но с применением тончайшего абразива, иногда полировочных паст типа ГОИ на войлоке.
Угол
Угол заточки ножей на разных моделях может отличаться. В зависимости от диаметра барабана, на одних рубанках угол меньше, на других больше. Поэтому при заточке следует придерживаться рассчитанного конструкторами заводского угла заточки.
Иногда встречается полукруглая вогнутая заточка. Она повторяет диаметр абразивного круга, на котором точатся такие ножи на специальных станках. Такие тупятся медленнее, чем с прямой заточкой. Так как после того, как стирается или заминается рабочее острие, в работу вступает следующая часть металла, которая у полукруглой заточки по определению тоньше и острее.
Минусы полукруглой заточки – такие ножи сложнее переточить на простом плоскошлифовальном станке или вручную. Хотя вручную, с помощью комплектного зажима, они слегка поправляются с рабочей стороны.
Если требуется более глубокая заточка, такие ножи точат с обратной, плоской стороны, на плоскошлифовальных станках или вручную на достаточно крупном абразиве. Затем поправляют образовавшийся с другой стороны заусенец вручную на тонком абразиве.
Как наточить ножи на Makita 1911B
На этой модели электрорубанка стоят односторонние ножи длиной 110 мм, высотой 29 мм и толщиной 3 мм. Ножи заводской комплектации выполнены из универсальной режущей стали HSS (быстрорез), которая на дереве достаточно быстро тупится.
Заточить такие ножи можно вручную, в домашних условиях с помощью комплектного зажима. Способ описан выше, конкретно именно по этой модели, также предлагаем посмотреть интересное видео на эту тему:
Единственное замечание по видео: смазка заточного бруска маслом приводит к тому, что поверхность абразива забьется смесью масляной эмульсии, металлической и абразивной пыли, и после одной-двух заточек брусок придется выкидывать и покупать новый. Традиционно такая заточка проводится с применением воды, с периодическим смывом образовавшегося шлама с поверхности.
В итоге, чтобы электрорубанком было легко и приятно работать, и качество обработки радовало мастера, необходимо следить за состоянием ножей. Разумеется, без фанатизма: от состояния идеальной заточки (острые как бритва) до средней номинальной остроты ножи садятся очень быстро. Но на средней остроте можно работать достаточно долго и качественно.
Когда нужна регулировка или замена ножей электрорубанка
Ножи на электрорубанке со временем изнашиваются. Их требуется снять и наточить либо вовсе заменить, а после обратно установить на барабан. Вновь поставленные режущие насадки требуется отрегулировать, чтобы обрабатывать пиломатериалы максимально качественно. В предварительной настройке нуждаются также лезвия нового электроинструмента перед началом использования.
Появление следующих признаков указывает на то, что регулировка необходима:
- изменение звука при обработке заготовок;
- вибрация инструмента во время работы;
- ухудшение качества строгания пиломатериалов (образование волн, сколов, бороздок, торчащих волокон и прочих дефектов);
- возрастание усилий, затрачиваемых на работу.
Если после выполнения регулировки ножевых полотен рассмотренные признаки не исчезнут, то понадобится производить более серьезный ремонт электроинструмента.
Настройка правильного положения режущих насадок выполняется по таким параметрам:
- высоте части лезвия, которая выступает над подошвой электроинструмента;
- размеру бокового выступа ножа, предназначенного для выборки четвертей.
С помощью правильной регулировки положения ножевых полотен на барабане достигается высокое конечное качество обработки пиломатериалов.
Строгание электрорубанком
Отдельным условием при правильном и безопасным строганием электрорубанками любых конструкций считается жесткая фиксация обрабатываемой заготовки.
Внимание: электро-рубанок является довольно опасным инструментом (риск повреждения пальцев), поэтому всегда помните о технике безопасности. Только после того как обрабатываемая заготовка четко зафиксирована, можно приступать к ее строганию
Прежде следует начинать с грубой обработки. Для этого чаще используют шерхебель. При использовании шерхебеля, движения нужно направлять не вдоль, а поперек волокон. Иначе можно сострогать чересчур много древесины
Только после того как обрабатываемая заготовка четко зафиксирована, можно приступать к ее строганию. Прежде следует начинать с грубой обработки. Для этого чаще используют шерхебель. При использовании шерхебеля, движения нужно направлять не вдоль, а поперек волокон. Иначе можно сострогать чересчур много древесины.
Внимание: если во время строгания шерхебелем на деревянной заготовке попадаются свилеватости, которые усугубляют строгание, то не стоит слишком давить на них. Иначе в этих местах может отколоться древесина и эта заготовка будет не пригодной для дальнейшего использования
Тонкости работы с электрорубанком
По окончании обработки поверхности незначительных заготовок шерхебелем ее стоит зачистить сначала одиночным, затем двойным рубанком. Если вы имеете дело с длинными заготовками, например с брусками, то лучше воспользоваться фуганком либо полу-фуганком. Движение по поверхности необходимо направлять не против волокон, а вдоль. Только так вы сможете получить наиболее ровную и гладкую поверхность древесины.
Строгание
Внимание: Во время использования длинного рубанка необходимо задействовать обе руки. Расположите ладони на рукояти инструмента и плотно прижмите оба его края к поверхности обрабатываемой заготовки
Способы и приспособления для заточки ножей ручного и электрического рубанка
Заточку под нужным углом проводят стандартными способами. Использовать можно те же самые приспособления, что и при обслуживании кухонных ножей.
Заточка при помощи бруска
Самый простой способ заточить лезвия электрорубанка или ручного инструмента под выбранным углом предлагает использовать брусок, который есть практически в каждом доме. Алгоритм выглядит следующим образом:
- Точильный камень устанавливают на ровной столешнице или зажимают в тисках для исключения вибраций и скольжения.
- Затупившуюся железку строгального приспособления фиксируют в специальном зажиме или просто крепко сжимают в руке за заднюю часть.
- Точильный брусок смачивают водой, а затем устанавливают лезвие на его поверхности под выбранным углом.
- Плавными движениями с легким нажимом нож передвигают по зернистому камню, не допуская резких рывков и соскальзывания.
- Время от времени брусок снова смачивают водой для повышения эффективности заточки и удаления образующейся пыли.
Через несколько минут лезвие проверяют на остроту. Если переточка прошла успешно, железку можно устанавливать обратно в рубанок и пробовать в работе.
Ручная заточка рубанка удобна тем, что позволяет снимать минимальное количество металла

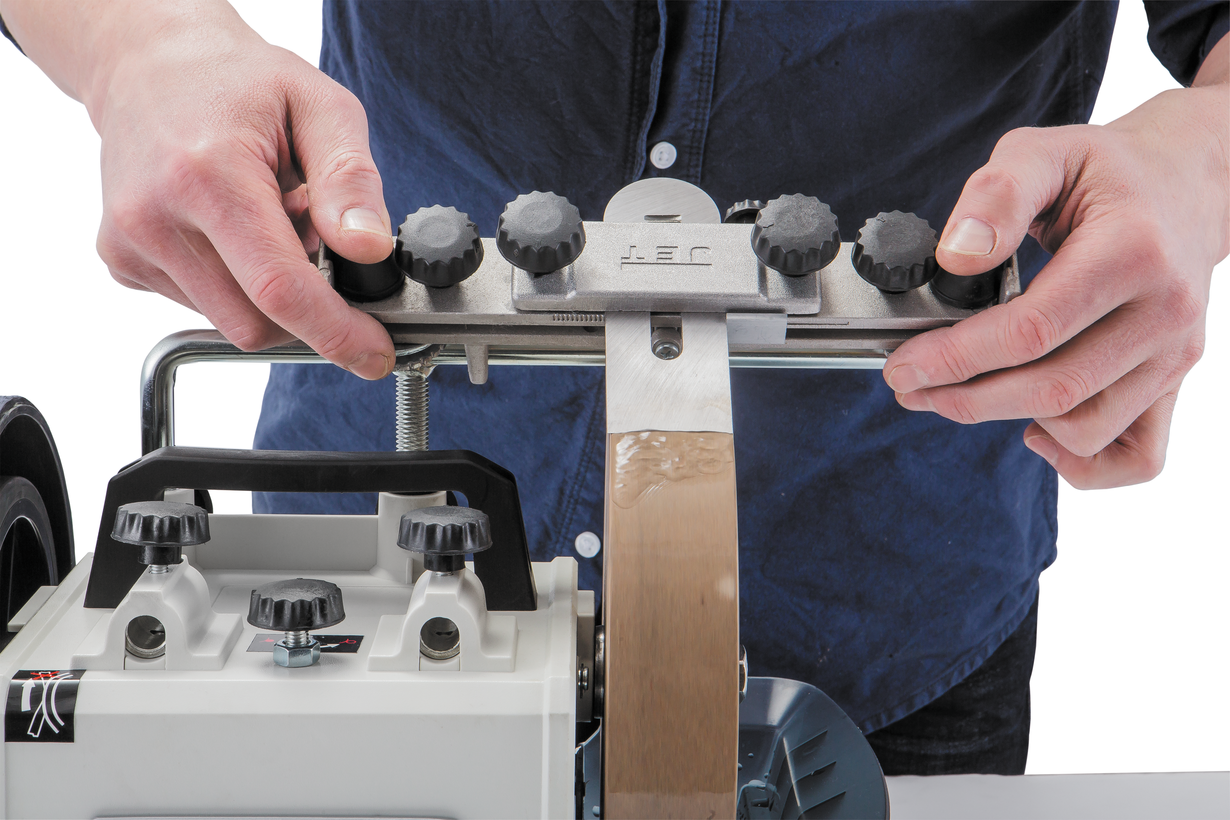

Заточка при помощи станка
Провести переточку строгального приспособления под необходимым углом можно при помощи специального электрического станка. Способ более быстрый и кажется очень простым, но на самом деле использовать его рекомендуется при наличии опыта. Для новичков станок окажется сложнее, чем ручной точильный камень. В процессе обработки можно случайно деформировать лезвие или снять с него намного больше металла, чем необходимо.
Заточку рубанка по правилам на специальном станке проводят так:
- Извлекают из ручного или электрического приспособления затупленный нож.
- Смачивают водой металлическую поверхность лезвия и выставляют самые малые обороты для станка.
- Запускают двигатель устройства.
- Приставляют лезвие к вращающемуся абразивному кругу под нужным углом с небольшим нажимом.
- Обрабатывают кромку до тех пор, пока она не станет равномерно острой.
При переточке на электрическом приспособлении рекомендуется пользоваться защитными перчатками, чтобы не поранить руки быстро вращающимся абразивным камнем.
При заточке рубанка на электрическом станке важно следить, чтобы лезвие не перегревалось
Заточка рубанка при помощи мусата
Если под рукой нет специального станка или простого точильного бруска, восстановить остроту лезвия можно мусатом. Обычно приспособление применяют для кухонных тесаков, но и с железкой рубанка оно справится хорошо.
Мусатом называют длинный точильный стержень с рукоятью в верхней части. Инструмент может быть керамическим или алмазным. Алгоритм правки угла режущей кромки на мусате выглядит так:
- Приспособление устанавливают на ровную столешницу вертикально — рабочей частью вниз, рукоятью вверх.
- Кромку ножа приставляют к поверхности в соответствии с таблицей углов заточки рубанков по дереву.
- Легким дугообразным движением перемещают железку по стержню сверху вниз.
- Процедуру повторяют несколько раз подряд, пока лезвие не станет острым с одной стороны.
- Нож переворачивают и при необходимости повторяют алгоритм для противоположной поверхности режущей кромки.
Чтобы мусат не скользил по столу и сохранял ровное положение, под его кончик рекомендуется подложить мягкое полотенце. Сильно нажимать на строгальный инструмент в процессе переточки под углом не требуется, иначе на режущей кромке могут остаться дефекты.
Удобнее всего точить нож на алмазном мусате — для придания лезвию остроты хватает нескольких движений
Как заменить ножи электрорубанка?
Ножи электрорубанка требуют к себе особого подхода, и к ним предъявляют очень высокие требования. Когда ножи тупятся, это можно определить невооруженным глазом. Для этого просто фаска исследуется на свету. Ее нужно рассмотреть, повернув вокруг режущего края. Если на конце фаски образовалась отшлифованная полоса толщиной с нить, то режущая часть затупилась. Нож затачивается под углом в 30 градусов.
Современными производителями начали выпускаться ножи с поворотными лезвиями. Это удобно: когда одно из лезвий затупится, его просто переворачивают.
Устройство современного электрорубанка.
В электрорубанке резаки устанавливаются в специальный ножедержатель. Он расположен в конусном пазу и зажимается при помощи трех гаек. Высоту выступа можно отрегулировать винтами, которые расположены с краев. При изъятии элемента гайки ослабляются, винты закручиваются, что позволяет выдвинуть держатель из паза.
Далее подбирается выколотка под размер изделия и с ее помощью выбивается из паза. Следующим действием будет замена или переворачивание элемента, который аккуратно загоняется на прежнее место
При установке режущего изделия важно следить, чтобы оно входило параллельно держателю
Произведя замену, необходимо выставить ножи на электрорубанке, регулируя их по высоте, после чего они зажимаются гайками
Важно учитывать одинаковый зазор при установке обоих элементов. Это необходимо, чтобы избежать разбалансировку вала
После заточки режущих кромок важно сразу испробовать лезвие, путем снятия нескольких стружек. Это важно, так как лезвие инструмента, которое сразу же начали использовать после заточки, тупится гораздо меньше
Для избежания частой заточки на точиле необходимо при работе следить за состоянием резака, а при проявлении первоначальных признаков лучше сразу править лезвие.
Правильная настройка рубанка
Недостаточно просто установить ножи электрорубанка в посадочные гнезда, необходимо еще произвести их правильную юстировку (настройку).
Регулирование положения сменных рабочих элементов в зависимости от конструкции рубанка может осуществляться либо вручную, либо при помощи отвертки, закручиванием или отворачиванием регулировочных винтов.
Отверткой поочередно подкручиваются винты, и устанавливается на свое рабочее место нож. После того как добьются удовлетворительного расположения инструмента, нож уже окончательно фиксируется при помощи зажимных болтов.
На старых моделях электрорубанков приспособления для выставления уровня установки могут отсутствовать, и регулировать положение приходится вручную. Вылет кромки лезвия в данном случае устанавливается поднятием или опусканием ножа при помощи рук или подкладыванием на дно паза вспомогательных прокладок различной толщины. Окончательная фиксация также происходит при помощи болтов. Настройка инструмента подобным образом уже требует некоторого опыта и терпения.
При затяжке фиксирующих болтов следует соблюдать осторожность и производить ее постепенно и равномерно, препятствуя возможным сдвигам положения лезвия относительно подошвы. Правильность настройки рабочего инструмента проверяется взаимным расположением кромок ножей и неподвижной части подошвы рубанка
Правильность настройки рабочего инструмента проверяется взаимным расположением кромок ножей и неподвижной части подошвы рубанка.
Режущая кромка должна быть расположена вровень с неподвижной частью подошвы рубанка. В основном допускается незначительное возвышение над плоскостью подошвы.
Правильность установки вылета лезвия можно проверить при помощи деревянной линейки или рейки с ровным прямым краем. Линейка прикладывается к неподвижной половине подошвы. При прокручивании барабана лезвие должно чуть-чуть приподнимать ее и сдвигать вперед. При обратном движении барабана в идеале линейка должна остаться неподвижной, в крайнем случае немного приподняться и вновь опуститься на прежнее место.
Приложив небольшую пластину одновременно к подошве рубанка и к лезвию, можно проверить их взаимную параллельность. Пластина должна лечь ровно, без каких-либо перекосов.
Очень важно отметить, что недопустимо проведение каких-либо работ с режущими элементами при включенном в сеть шнуре электропитания. Следуя этим несложным инструкциям, можно достаточно просто и безопасно заменить ножи на электрорубанке
Следуя этим несложным инструкциям, можно достаточно просто и безопасно заменить ножи на электрорубанке.
