Как собрать сенсорный выключатель своими руками — описание и схема сборки

Правила и схемы подключения

Установка сенсорных выключателей не сложнее, чем установка обычных клавишных. Приступая к монтажу, помните о технике безопасности, а если не уверены в своих силах, воспользуйтесь помощью специалиста.

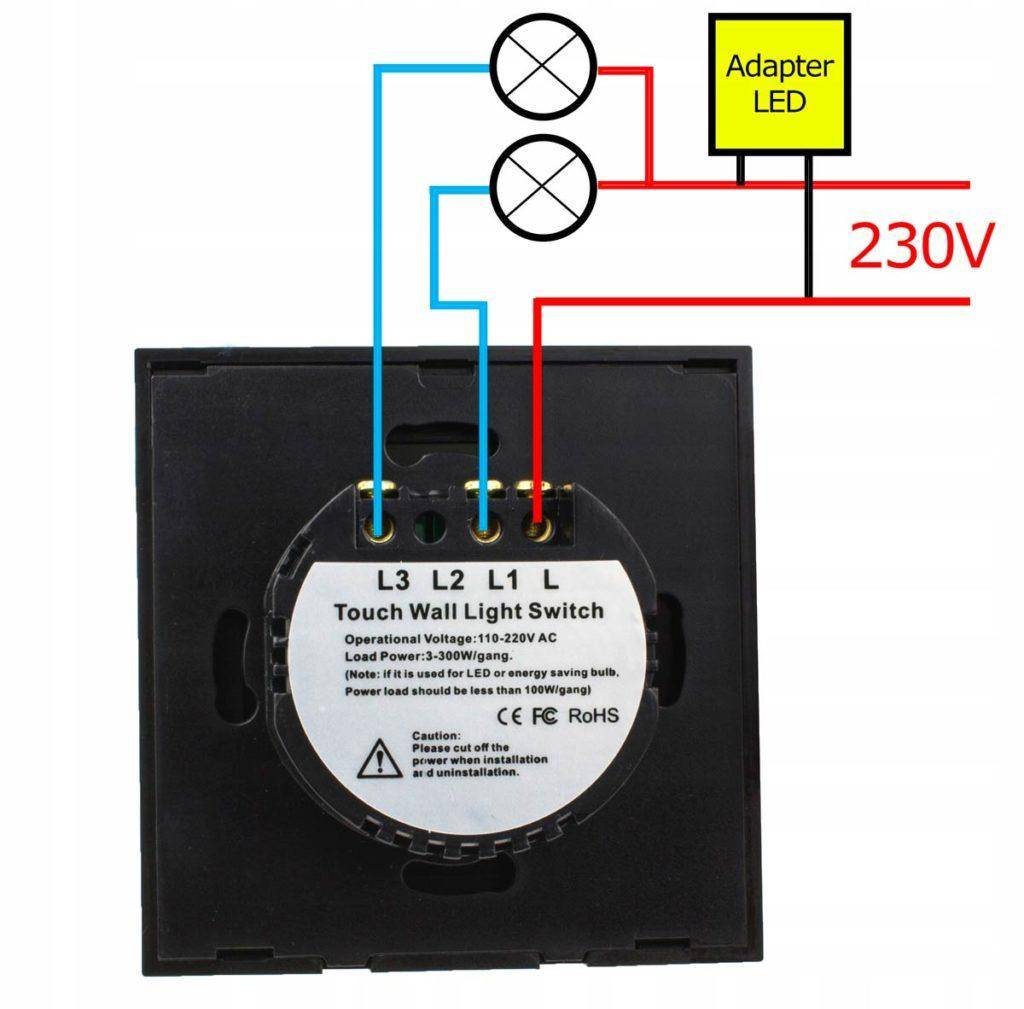

Схема подключения к сети

Подключение сенсорного выключателя аналогично подключению обычного. Его можно установить на тоже место. Для этого необходимо выполнить последовательно эти шесть пунктов:

1. обесточить сеть;
2. демонтировать старый выключатель;
3. снять с нового выключателя верхнюю панель;
4. соединить провода с предназначенными для них клеммами;
5. поставить механизм в монтажную коробку и закрепить;
6. зафиксировать панель.

Схема подключения проходных сенсорных выключателей

Схема подключения похожа на подключение любого сенсорного выключателя. Разница в том, что для корректной работы нескольких проходных выключателей нужна их синхронизация между собой.

Для синхронизации выключателей надо поочередно прикоснуться к сенсору каждого выключателя (первого, второго, третьего и т.д.), задержаться на 4-5 секунд.

  Как подключить розетку с заземлением?

Для сброса синхронизации, необходимо задержаться на сенсоре последнего выключателя до появления звукового сигнала (примерно 10 секунд).

Схема подключения импульсных сенсорных выключателей

Импульсный выключатель находится в состоянии «включен» только в момент нажатия и удержания кнопки. Чаще всего, это дверной звонок, или кнопка для поднятия жалюзи. Монтаж происходит по стандартной схеме. Обычно имеет две клеммы и рассчитан на одну линию нагрузки.

Схема подключения сенсорных выключателей со стабилизатором тока 12В

Между прибором и выключателем должен располагаться стабилизатор пускового тока и LED-адаптер. Такую схему применяют в том случае, если приборы при включении потребляют ток в десятки раз превышающий номинальный. Например, мотор вытяжки.

Как подключить сенсорный выключатель к светодиодной ленте. Светодиодная лента –, что это: виды, характеристики

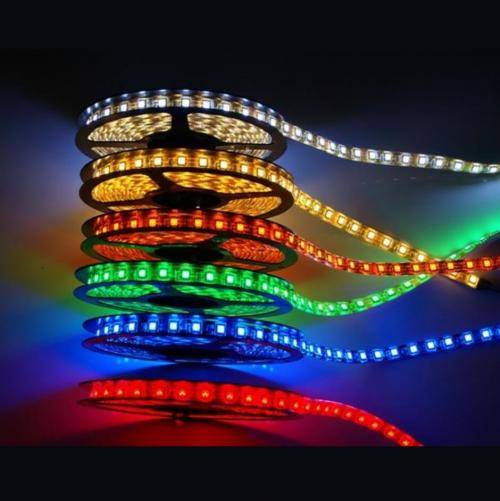

Светодиодная лента представляет собой гибкую планку, на одной стороне у которой расположены токопроводящие медные дорожки, светодиоды и токоограничивающие резисторы.

Светодиоды – осветительный элемент, состоящий из полупроводниковых кристаллов, заключенных в корпусе с контактными выводами, и светоформирующей линзы. При подключении к электросети светодиоды преобразуют электрическую энергию в световой поток. Интенсивность излучаемого света напрямую зависит от технических параметров и химического состава светодиода.

Светодиодные ленты классифицируют по множеству признаков, основополагающими параметрами при выборе изделия выступают:

• тип свечения;
• направленность светового потока;
• напряжение питания;
• плотность светодиодов;
• мощность;
• влагозащищенность.

По типу свечения выделяют монохромные и цветные LED-ленты. Монохромные полосы выделяю только один цвет свечения. Стандартными цветами являются:

• синий;
• зеленый;
• красный;
• желтый;
• белый.

В конструкциях многоцветных LED лент используются многокристальные светодиоды, каждый из кристаллов излучает определенный цвет свечения. Многоцветная полоса обладает более широкими возможностями в плане дизайнерского применения.

По направленности светового потока светодиодные ленты подразделяют на два основных вида

• фронтальные;
• торцевые.

Ленты фронтального свечения создают угол рассеивания до 1200, благодаря чему получили широкую популярность среди потребителей. Торцевые светодиодные полосы менее востребованы, угол рассеивания светового потока не превышает 900.

Напряжение питания – важный параметр для каждого электронного изделия. На современном рынке электронных товаров представлены светодиодные полосы, работающие от постоянного и переменного тока. Мощность световой полосы связана с количеством диодов, их типом и напряжением питания.

Плотность размещения светодиодов – показатель, от которого зависит потребляемая мощность и яркость светового потока. Количество диодов на один погонный метр полосы может составлять 30,60,120 и 240.

Для фоновой подсветки шкафа рекомендуется использовать светодиодные ленты с плотностью размещения 30 либо 60 диодов на 1 погонный метр.

По степени влагостойкости светодиодные полосы подразделяют на ленты открытого и закрытого типа. Класс защиты обозначается буквами IP и двухзначным числом, первое указывает на степень защиты от пыли, второе – уровень защищенности от влаги. LED-ленты открытого типа обозначаются как IP 33. На лицевой стороне полосы имеется прозрачное защитное лаковое покрытие, которое обеспечивает исключительно диэлектрическую защиту.

Закрытые полосы имеют маркировку IP 65 и IP 68. Светодиодные ленты IP 65 характеризуются средним уровнем влагозащиты и могут использоваться в качестве подсветки кухонных шкафчиков. Защита обеспечивается покрытием из прозрачной эпоксидной смолы.

Ленты маркировки IP 68 заключены в поливинилхлоридную трубку и залиты эпоксидной смолой. Двойная защита обеспечивает надежную защиту от влаги, что позволяет использовать изделия в помещениях с повышенной влажностью.

Зеркало с подсветкой в ванную комнату с С.В. — 3 вида сенсоров и пример использования

Интересный дизайнерский эффект даёт подключение такого устройства для подсветки зеркала. Можно приобрести готовый или изготовить самостоятельно.

Для этого необходимо приобрести электронную плату и подключить её к лампе. В качестве сенсора используется крепление зеркала, полочки и даже труба — полотенцедержатель.

При ремонте в ванной можно сделать встроенное зеркало с подсветкой, устанавливаемое вместо четырёх кафельных плиток. За ним в углублении в стене прячутся светильники и плата управления, а за кафелем – провода. Приобрести эту плату можно вместе с датчиком движения на Алиэкспресс. В качестве сенсора используется хромированная настенная мыльница, а датчик движения устанавливается в углу.

Получившаяся система работает очень эффектно — при попытке помыть руки включается свет, а через 2 минуты после того, как человек отходит от умывальника, он отключается.

Настройка дистанционного управления выключателями Livolo

Выключатели которые поддерживают дистанционное управление в артикуле товара имеют букву R. Для настройки дистанционного управление необходимо запрограммировать работу выключателя с пультом.

1. Нажимаете на выключателе сенсор и держите около 5 сек. пока не прозвучит звуковой сигнал,
2. Нажмите на кнопку пульта дистанционного управления (например, кнопку A).
3. О завершении синхронизации Вы будете проинформированы звуковым сигналом. Нажмите А чтобы включить свет, нажмите А повторно, чтобы выключить свет.
4. Возможное программирование кнопок на пульте дистанционного управления: А, В и С – ВКЛ/ВЫКЛ, D – выключить все.
5. Для диммера, после синхронизации пульта, функция кнопки таковы: А – ВКЛ, B–увеличение яркости, C–уменьшение яркости, D–ВЫКЛ;

Отмена синхронизации, прикоснитесь к сенсору и удерживайте в течение 10 секунд, пока не прозвучит двойной звуковой сигнал. Если вы отпустите сенсор после первого звукового сигнала или после первого мерцания подсветки, синхронизация не будет отменена

Видео руководство по синхронизации сенсорного выключателей Livolo с функцией радиоуправления с пультом дистанционного управления:

Есть возможность одной кнопкой на пульте включать сразу несколько выключателей. Например, Вам необходимо осветить путь из комнаты в кухню через коридор. Видео руководство, по программированию сцен освещения с использованием выключателей Livolo с функцией дистанционного и пульта поможет Вам:

Инструкция по сборке сенсорного выключателя на транзисторах и реле

Одним из наиболее простых сенсорных выключателей на 220В для изготовления своими руками считается схема с использованием реле. В основе она – простой усилитель, на двух транзисторах VT1 и VT2 серии КТ315Б, сигнала с индукционного датчика, проходящего через разделительный конденсатор С1. В зависимости от состояния самого реле K1, происходит или разрыв подачи напряжения на него же, или возобновление питания.

Для устройства необходимо предусмотреть подачу постоянного напряжения 9В на плату, через внешний блок питания или дополнительную, понижающую цепь с использованием диодного моста и трансформатора.

Сенсорный выключатель с использованием реле

Ремонт сенсорного выключателя

Прибор действует благодаря замыканию и размыканию контактов электрической цепи. Выключатель может выйти из строя по причине:

• Износа группы контактов.
• Разрушения корпуса.
• Разрушения клеммы и места фиксации проводов.
• Расплавления всего прибора.

Перед тем как устранять неисправности, нужно прекратить подачу электричества, выключив рубильник на вводном щитке. Это обезопасит от поражения электрическим током. Перед ремонтом выключателя нужно установить в светильнике одну лампочку, чтобы проверять работоспособность схемы.

На клавишах и декоративных рамках выключателей предусмотрены небольшие выступы, которые позволяют поддеть элемент плоской отверткой и снять его без повреждений

Процедура состоит из таких шагов:

1. Снять верхнюю панель.
2. Демонтировать декоративную накладку, если она есть.
3. Проверить с помощью индикатора, есть ли на приборе напряжение.
4. Ослабить фиксаторы внутреннего крепления.
5. Отсоединить провода от корпуса выключателя.
6. Надеть предохранители на оголенные провода или сделать изоляцию с применением специальной ленты.

Демонтированные элементы нужно подробно изучить, чтобы выявить деформации, следы плохих контактов и другие причины неисправности.

Чаще всего прибор выходит из строя из-за подгорания контактов. Их достаточно просто зачистить с применением небольшого отрезка наждачной бумаги. Также нужно проверить работоспособность фиксирующего винта, так как довольно часто поломка происходит из-за неплохого зажима проводов. Если нарушена целостность панели, это говорит об окончательной поломке выключателя и необходимости его замены.

Что из себя представляют подобные выключатели

Сенсорный выключатель

Суть их – отсутствие механических, движущихся частей в составе прерывателей или активаторов сигнала либо тока. Отдача команды в упрощенном виде производится легким касанием или приближением к контактной площадке части человеческого тела.

Некоторые устройства подобного плана оснащены регуляторами передаваемой мощности, что позволяет увеличивать или уменьшать силу тока в зависимости от положения точки соприкосновения к поверхности выключателя. Применять подобные технологические нюансы в действительности очень удобно, к примеру, для установки яркости света лампы.

Применение в быту

Размещаются сенсорные выключатели не только вместо стандартных на стенах, с целью контроля подачи тока к освещению, но и на розетках питания бытовой техники, для увеличения безопасности их использования.

Главным плюсом не механической системы отключения или подачи тока служит ее надежность и долговечность. Нет движущихся частей и периодически соединяемых или разрываемых в местах контакта коннекторов, соответственно отсутствует износ или искра, ведущая к порче проводящих площадок.

Конструкция прибора довольно проста для повторения, чтобы собрать сенсорный выключатель своими руками, а не приобретать его по запредельным ценам от стороннего производителя.

Самодельный сенсорный выключатель

Принцип работы устройства

Основой конструкции любой схемы сенсорного выключателя служит датчик приближения или касания, сигнал от которого усиливается и, в зависимости от текущего состояния всей системы (включено, выключено), производит разрыв линии течения тока или ее соединение. Для этого действия применяется дополнительный силовой контур в виде электронного ключа или реле.

Самые распространенные варианты датчиков, используемых в быту для схем сенсорных выключателей света или любых других потребителей тока 220 вольт, – индукционные, инфракрасные и звуковые. У каждого из них есть свои положительные и отрицательные моменты при применении.

Схематично сенсорный выключатель можно представить системой в не проводящем корпусе, на котором находится контактная площадка, соприкасающаяся с датчиком, или же поверхность, пропускающая требуемый внешний сигнал, на который он должен реагировать. Внутри расположена основная управляющая схема, где размещен усилитель и силовой модуль.

Один из вариантов структуры и строения сенсорных устройств включения

Плюсы и минусы конструкции

Единственным минусом сенсорных выключателей называют их большую стоимость относительно обычных, механических устройств коммутации. С другой стороны, неоспоримые плюсы использования позволяют забыть об этом отрицательном нюансе применения:

• Пожарная безопасность, которая намного выше, чем у обыкновенных выключателей – нет периодически соприкасающихся контактов с возникновением искры, а значит и риска их возможной спайки или возгорания корпуса устройства.
• Легкость применения – приведение в действие не требует никаких физических усилий.
• Бесшумность и мгновенная реакция на команду от пользователя.
• Возможность выполнения в абсолютно не пропускающем влагу корпусе, что также понижает риск возгорания в результате замыкания, или же уменьшает вероятность поражения электрическим током человека.

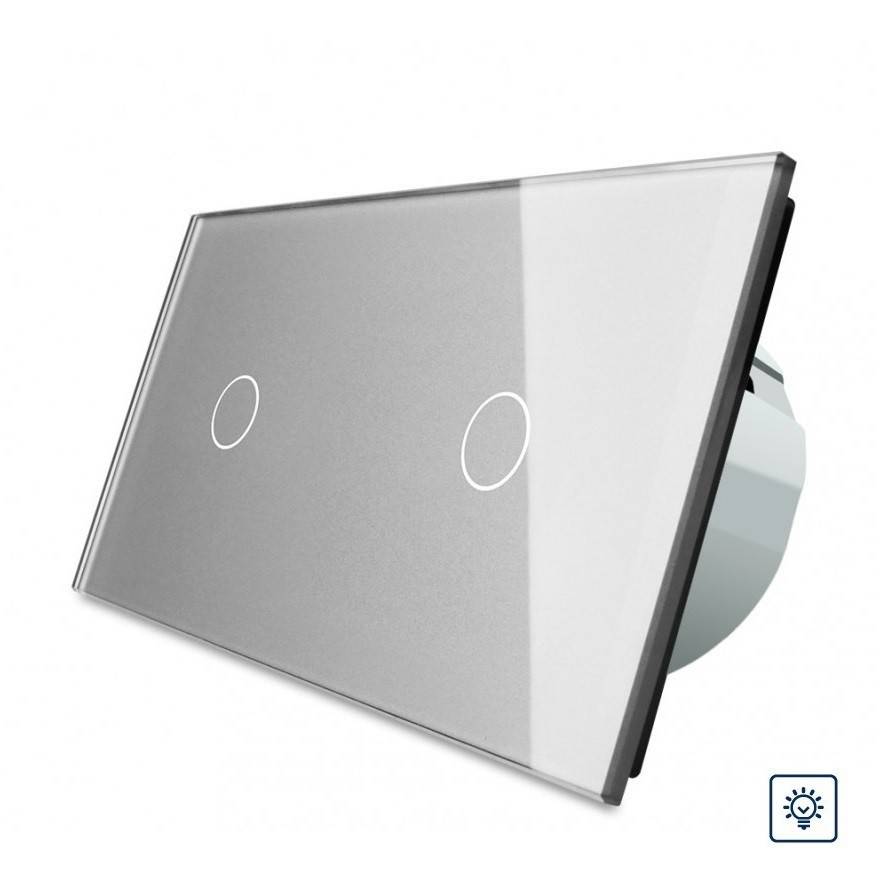

Внешний вид одного из производимых промышленностью сенсорных выключателей

• Долговечность, обеспечиваемая отсутствием механических элементов.
• В одном корпусе можно использовать несколько датчиков и схем их обработки, делая мультисенсорные панели.
• Конструкция проста для сборки сенсорного выключателя света или электроприборов 220В своими руками.

Это интересно: Встраиваемые розетки в столешницу: виды, устройство + советы по выбору и установке

Важная инструкция по установке сенсорных выключателей

Установка всех сенсорных выключателей выполняется без подключения к питанию и стеклянной панели! Устанавливать стеклянную панель необходимо на выключатель к которому не подключено питание (автоматы выключены). Стеклянная панель может быть демонтирована с помощью плоской отвертки

Для этого вставьте отвертку в отверстие и осторожно поверните ее до щелчка

1. Распакуйте выключатель.
2. Подключите выключатель освещения.
3. Прикрутите выключатель света в монтажную коробку заподлицо.
4. Закрепите лицевую панель, должен быть «щелчок».
5. Включите питание (автомат).
6. Выключатель заработает после самонастройки сенсора в течении 1 минуты.

Если Вы не соблюдали эту инструкцию, возможно, выключатель не будет реагировать на прикосновение.

Разновидности

От того, каким способом осуществляется регулировка, зависят виды диммеров. Механические считаются самыми простыми устройствами. По типу исполнения выделяют следующие:

• Модульный, благодаря ему регулируется степень освещенности на лестничных клетках, в коридорах и у подъездов. Указанный тип устройств устанавливается внутри распределительного щитка, а сама регулировка ведется кнопочным или выключателем с одной клавишей.
• Моноблочный монтируется в качестве выключателя на фазе электрической цепи, которая идёт к осветительному прибору.
• Блочный устанавливается в паре с выключателем.

Как правило, в домах часто устанавливаются моноблочные устройства, различие между которыми определяется способом управления:

• Поворотный вариант с вращающейся ручкой. Положение ручки влияет на яркость лампы. В одном из крайних положений она не горит, при движении в противоположном направлении яркость усиливается.
• Клавишные модели своим внешним видом напоминают обычные выключатели с двумя клавишами. Одна из них отвечает за включение/отключения лампы, другая при удержании в том или ином положении позволяет регулировать мощность освещения.
• Поворотно-нажимной диммер аналогичен в плане работы поворотной модели, однако доля включения лампы ручка устройства слегка утапливается.

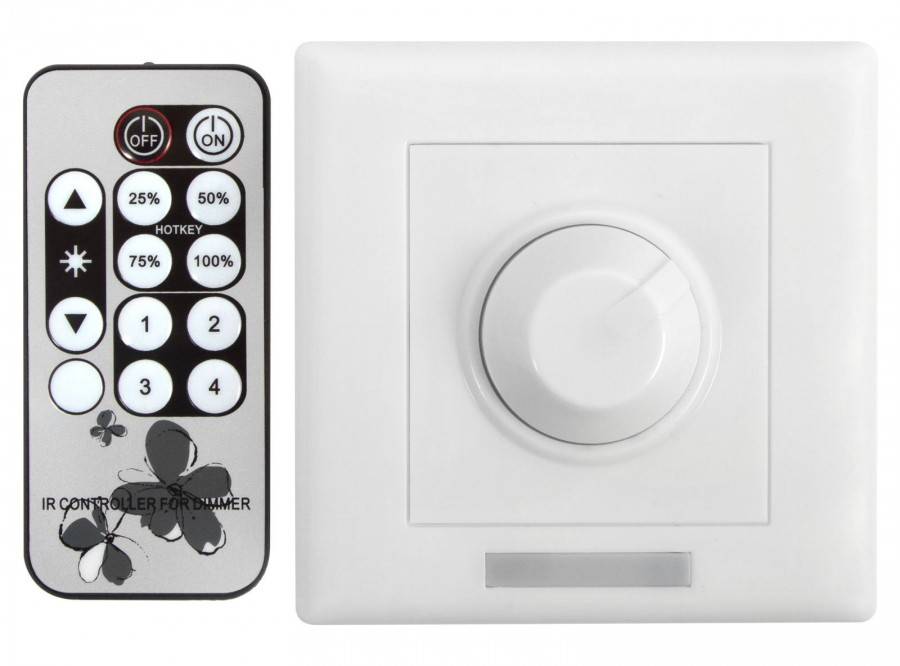

Одними из самых удобных по праву считаются регуляторы с дистанционным управлением. Пульт дает возможность изменения практически из любой точки дома или квартиры. Акустические модели оказываются достоянием так называемых «умных домов». Голосовые команды, хлопки в ладоши оказываются приятным решением вопроса о контроле над осветительными приборами.

Еще один удобный вариант – подключить выключатель с диммером. Сделать это целесообразней в спальной комнате. Включать и выключать освещение можно будет при помощи обычного выключателя около входа в комнату, а возле кровати разместиться диммер, который позволит регулировать степень яркости в зависимости от пожелания и не вставая с постели. Фаза через выключатель идет к диммеру, а уже от него подается к осветительному прибору.

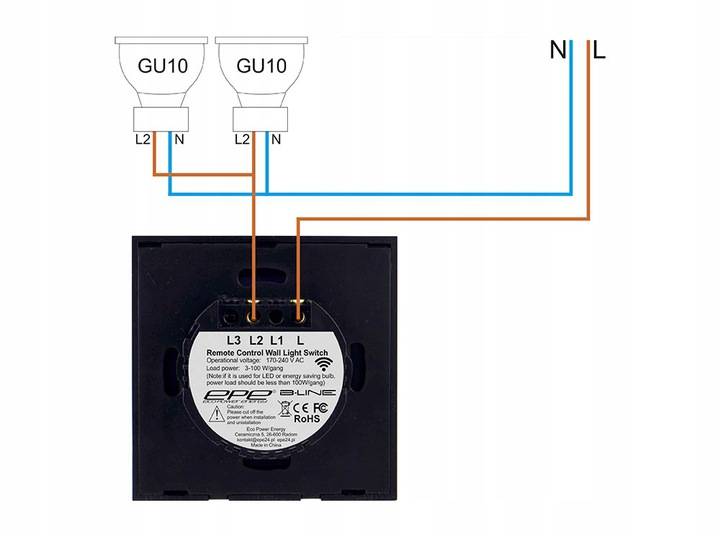

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Выключатели: сенсорные, «на преграду», «на взмах руки», «на движение»

Современная мебель все чаще оснащается подсветкой. А где есть светильники, там возникает необходимость управления светом. Мебельные выключатели различаются по типу работы: сенсорные, беспроводные, механические, на взмах руки, на движение, на преграду. Остановимся на некоторых типах выключателей.

#TOVAR_101105#

Сенсорные выключатели

Такие выключатели реагируют на изменение электрической емкости при прикосновении. В продаже есть как высоковольтные, рассчитанные на напряжение 220В, так и низковольтные (12-24В). Такие низковольтные выключатели служат для включения/выключение светодиодных светильников и светодиодных лент. Особо следует отметить диммируемые сенсорные выключатели. Такие устройства используются, помимо всего, для плавной регулировки яркости светильников. Принцип управления такой: одно касание – светильник включается, если коснуться повторно – светильник выключится. Регулирование яркости происходит следующим образом: если коснуться датчика и удержать его при включенном свете, яркость будет увеличена, если повторно коснуться и удержать, то яркость будет уменьшена.

По типу установки выключатели могут быть врезного, накладного, скрытого и углового монтажа, а также для установки непосредственно в алюминиевый профиль. Многообразие типов установки позволяет решать самые разные задачи: например выключатели с угловой установкой удобно монтировать на торец мебели, на изголовье кровати или полку. У выключателей скрытого монтажа иная задача. Они рассчитаны на установку с тыльной стороны плиты ЛДСП, МДФ или массива максимальной толщины 32 мм. Это может быть столешница, боковина шкафа и т.п. На лицевой стороне можно разместить наклейку или просто запомнить это место. При прикосновении к данной точке происходит управление светом.

Инфракрасные выключатели «на преграду» и «на взмах руки»

Такие датчики посылают инфракрасный свет и улавливают его отражение, реагируя на предметы на расстоянии до 5 см. Выключатели «на взмах руки» позволяют включить или выключить свет, проведя рукой перед датчиком, касаться выключателя нет необходимости. Первое срабатывание – светильник включается, второе – выключается. Датчики «на преграду» устанавливаются в дверном косяке или вплотную к закрытой двери. Когда дверь шкафа закрыта и датчик как бы «видит» ее рядом, свет будет выключен. Но когда мы открываем двери, датчик перестает «видеть» дверь и свет включается. Такой тип управления светом очень полезен, например, для подсветки пространства внутри шкафа. Выключатели такого типа выпускаются также для высоковольтной линии 220В или для низковольтной 12В-24В.

Механические выключатели

Устройство сенсорного выключателя

Честно сказать до недавнего времени я даже и не подозревал про существование таких интересных устройств управления осветительными приборами. Все началось с подработки на одном объекте, необходимо было завершить ремонт в двухкомнатной квартире и установить взамен устаревших новые розетки и выключатели. Но обычные электроустановочные изделия заказчика не устраивали. Ему хотелось чего-нибудь необычного, свежего и в стиле «Hi-tech».

Когда я копался в интернете и искал эксклюзивный варианты, набрел на сенсорный выключатель света компании Livolo. Это был отличный вариант взамен кнопочному выключателю (как выражался заказчик, «белый тумблер с кнопкой»). Согласовав с заказчиком, мы определились, что этот вариант ему нравится больше всего и очень хорошо подходит под интерьер помещения. После одобрения я заказал такую продукцию: 1) одноклавишный сенсорный выключатель света VL-C701R, 2) двухклавишный сенсорный выключатель света VL-C702R и 3) пульт управления к ним VL-RMT-02.

Выключатели и пульт управления к ним заказывал на торговой площадке Алиэкспресс. Их стоимость на момент заказа (декабрь 2016 г) с учетом доставки составляла: одноклавишный – 1372 руб., двухклавишный – 1670, пульт управления – 338 руб. Посылка из Китая шла 24 дня.

Для начала распакуем коробки с выключателями и посмотрим, в каком виде они доставлены. Все пришло в одной общей упаковке, так как заказ был сделан у одного продавца. Упаковка была немного помята, но все внутренности были целые.

Выключатели VL-C701R и VL-C702R поставляются каждый в своей упаковке. Сенсорная панель из каленого стекла упакована в отдельной от выключателя коробке. То есть всего получилось четыре упаковки: два выключателя и две панели к ним. В комплекте также идет пульт дистанционного управления освещением VL-RMT-02. Хочу еще отметить, что производитель предлагает широкую цветовую гамму сенсорных панелей, которые подойдут к любому дизайну квартиры. Мне больше понравился серый цвет, и я заказал стеклянную панель именно такого цвета.

Выключатели от Livolo собраны очень качественно и отвечают всем европейским стандартам на электротехническую продукцию. Корпус выключателя изготавливается из термостойких пластмасс, а закаленная стеклянная панель выдерживает температуру до 300 С.. Клеммы для подключения проводов выполнены из латуни.

Лицевая панель является сенсором, передающим сигналы на отключение или включение освещения на управляющий модуль. Сенсорная панель крепиться к выключателю защелками. Для установки панели на свое место преподносим ее к корпусу и легонько прижимаем до характерного звука.

Все сенсорные выключатели света имеет приятную для глаз светодиодную подсветку, изменяющую свой цвет в зависимости от состояния выключателя. При отключенном положении выключателя подсветка светиться синим цветом, а при включенном положении – красным.

Для включения или отключения достаточно коснуться пальцем сенсора в выделенной области (обведенной окружности). Цепь освещения коммутируется электромагнитным реле, поэтому при изменении состояния выключателя можно услышать легкий щелчок.

Сенсорный выключатель оснащен защитой от обрыва цепи. Когда может возникнуть режим? Самый банальный это перегорание ламы или отключение автоматического выключателя в щитке, либо исчезновении напряжения электрической сети. При возникновении такой ситуации, выключатель автоматически переходит в режим «отключено» и остается в нем даже при возобновлении электропитания. После устранения неисправности, выключатель можно включить в обычном режиме, касанием панели или при помощи пульта управления.

Данные модели выключателей имеют встроенный радио модуль, для дистанционного управления. Управление осуществляется однократным нажатием на кнопку пульта управления. Пульт управления позволяет управлять выключателем на расстоянии до 30 метров из любой комнаты в доме (не обязательно в прямой видимости прибора). Пульт работает от батарейки 12 Вольт, которая в стоимость не входит.

Самодельные устройства

Когда мастер изучил принцип работы сенсорного выключателя, он может попробовать изготовить устройство своими руками. В этом случае можно сэкономить довольно приличную сумму, так как готовый прибор стоит минимум 2 тысячи рублей. Если мастер владеет минимальными навыками обращения с электротехникой, то соорудить сенсорный выключатель ему не составит труда. Главное – заранее подготовить все необходимые инструменты и материалы.

Увеличение зоны чувствительности сенсора Следует взять провод и аккуратно припаять его к месту, где подается сигнал с датчика на сенсорной плате (для этого необходимо изучить принципиальную схему устройства). Подключенный провод укладывается по периметру корпуса. В результате такая рамка позволит без усиления уровня сигнала приводить к срабатыванию датчика при касании лицевой панели.

Следует заметить, что такое усовершенствование аннулирует гарантийные обязательства производителя.

ТОП 5 производителей

Сенсорные выключатели Sesoo – инструкция, доработка и ремонт

Среди фирм, выпускающих электроаппаратуру можно отметить Sesoo. Эта фирма производит устройства для системы «умный дом» Broadlink.

Устанавливаются и программируются эти приборы также, как и другие приборы.

При подключении к этому аппарату энергосберегающей лампы, она может начать «моргать» Это связано с зарядом конденсатора внутри электронного ПРА. Для решения этой проблемы необходимо припаять резистор 200кОм в лампу, параллельно конденсатору.

Рабочая зона сенсора небольшая и ограничена светящимся кольцом (синим в отключенном состоянии и красным во включенном). Для расширения этой зоны следует припаять провод к контакту, к которому припаивается сенсор, и проложить его по краю защитного стекла. Это расширит зону, в которой сенсор реагирует на прикосновение.

Ремонт таких аппаратов сводится к поиску и замене неисправных деталей. Самая распространённая проблема — сгоревший или пробитый симистор.

ГК «Флекси» — 3 вида зеркал торговой марки MixLine перла d770 с сенсорным выключателем

В любой ванной комнате есть зеркало. Многие из них оборудованы подсветкой. Российская компания «Флекси» предлагает коллекцию зеркал «Премьер» торговой марки Mixline:

• С наружной подсветкой. Используются светильники, монтирующиеся на раму или стену.
• С внутренней подсветкой. Осветительные приборы устанавливаются с обратной стороны рамы. Для освещения часть зеркала не покрывают амальгамой. Она может иметь форму рисунка или геометрических фигур.
• Со светодиодами.

Все зеркала могут быть оснащены сенсорными выключателями и датчиками движения.

С.В. Legrand

Продукция французской компании Legrand широко известна в мире своим качеством и ассортиментом. Розетки, автоматы, светорегуляторы и другая аппаратура для системы «умный дом» отличаются надёжностью и инновационными решениями.

С.В. Livolo

Продукция китайского производителя работает при напряжении до 250В с большим количеством ламп. Защитная панель чёрного и белого цвета изготовлена из хрусталя. Ряд моделей работают с приобретаемым отдельно пультом ДУ.

С.В. FD Electronics

Сенсорные выключатели KG-020 выпускаются компанией FD Electronics. Эти приборы производятся с пультом или без, в разной цветовой гамме

Как подключить сенсорный выключатель

Чтобы в будущем устройство оправдало ожидания владельца, нужно его правильно выбрать. Для этого нужно учесть:

1. Сколько источников света будет подключено к выключателю.
2. Учитывать температуру и количество влаги в помещении.
3. Будут ли подключаться к выключателю еще какие-то приборы, например, датчик температуры.

Виды сенсорных выключателей

Существует много разновидностей сенсорных выключателей. Подробней о каждом:

1. Сенсорный выключатель с пультом. Данный вид выключателя позволяет выключать/включать свет при помощи пульта и прикосновения. Радиус действия пульта 30 м.
2. Емкостный сенсорный выключатель срабатывает при легком прикосновении ладони. Последние разработки сенсорных выключателей позволяют даже не прикасаться к самому выключателю. Достаточно провести ладонью на расстоянии 3-4 см, и выключатель срабатывает.
3. Сенсорный выключатель с таймером. Данный вид сенсорного выключателя очень удобен и хорошо помогает экономить электроэнергию. Свет выключается через то время, которое установили на таймере.
4. Сенсорный бесконтактный выключатель. Он реагирует на звук, голос, изменения температуры, движение в помещение. Очень удобен и также экономит электроэнергию.

На каждом из данных видов сенсорных выключателей можно установить диммер. Он позволяет регулировать интенсивность освещения в помещении, что тоже экономит электроэнергию.

Устройство автоматического выключателя

Сенсорный выключатель состоит из трех главных частей. Его строение не зависит от его вида. Первая часть — это декоративная лицевая пластина. Она реагирует на прикосновение, приближение пальцев.

Вторая часть — это датчик, вид которого зависит от вида выключателя. Он отвечает за передачу информации от лицевой пластины, которая принимает сигнал, к третей части.Третья коммутационная часть. Она преобразует сигнал в электрический.

3 этапа подключения С.В.

Посмотрите на картинке на обратную сторону устройства. Здесь две клеммы «L-in», к которой подключается приходящая фаза, и «L-load» — к ней подключается лампа. Подключение или замена такого устройства не отличается от установки обычного выключателя. Эта работа выполняется в несколько этапов.

Прежде всего отключить напряжение, затем зачистить провода и развести их. Затем необходимо определить фазный провод. Для этого необходимо включить напряжение и индикатором напряжения найти фазу. В завершение производится подключение выключателя. Для этого отключается напряжение, подключаются провода, прибор устанавливается в монтажную коробку и закрывается защитное стекло.

После завершения работ включается питание и проверяется работа устройства. Если подать питание до установки защитного стекла, то сенсор может не работать.

подключения сенсорного выключателя

В устройствах, управляющих двумя лампами, клемм «L-load» две.

Установка сенсорного выключателя

Дистанционный С.В. скрытого монтажа. 2 типа пультов.

Кроме устройств прямого воздействия есть устройства, оборудованные пультом дистанционного управления. Устанавливаются и управляются такие приборы аналогично обычным, но после установки пульт ДУ необходимо настроить согласно инструкции.

Пульты для таких устройств есть двух типов:

• каждая кнопка настраивается на отдельную лампу;
• каждая кнопка программируется на отдельную функцию — включить, отключить и включить/отключить.

Управление светом из 2 мест проходным сенсорным выключателем

Кроме обычных, есть проходные выключатели, предназначенные управлять одним светильником с двух мест.

Фазный провод подключается к общей клемме первого аппарата, а два выходных контакта соединяются двумя проводами с соответствующими клеммами второго. Общая клемма второго аппарата подключается к лампе.

В результате, прибор освещения будет включаться из одного места, например, внизу лестницы, а выключаться вверху.

Управление светом из 2 мест проходным сенсорным выключателем

Как подключить С.В. с Алиэкспресс. 2 типа коробок для монтажа

Кроме того, не все производители выпускают устройства «с лапками», которые устанавливаются в старые коробки. Некоторые модели крепятся только саморезами.

Схемы подключения сенсорных выключателей

С.В. с пультом ДУ, рассчитанным на 4 устройства

Кроме приборов, требующих прикосновения, есть устройства, оборудованные пультом ДУ. Такие пульты для работы используют частоту 433МГц. Внешне они похожи на брелок автомобильной сигнализации с четырьмя кнопками. Каждая из них программируется на отдельный прибор.

Для программирования прикасаются к выключенному прибору, после звукового сигнала, нажимают выбранную кнопку. После контрольного сигнала устройство готово к работе.

Дальность срабатывания достигает 50 метров.

Преимущества и недостатки

Среди главных достоинств сенсорных выключателей:

срабатывают сразу;
не требуется усилий;
бесшумные;
множество моделей в подходящем дизайне под разные стили интерьера;
безопасность за счёт гальванической развязки схемы;
абсолютная герметичность корпуса, поэтому даже мокрые руки не будут становиться мерой предосторожности, не повредят внутреннюю начинку прибора;
в схеме — только электронные элементы, которые в результате механического воздействия сломать невозможно;
может подключаться несколько каналов одновременно, предусмотрена возможность совмещения с дистанционным управлением;
можно собрать самостоятельно.

У таких приборов существенных недостатков нет. Не устраивает обычно только их высокая цена по сравнению с классическими аналогами.
