Способ № 3 — подключение нескольких тюнеров к одной антенне
| Уровень сложности | Эффективность | Макс. кол-во телевизоров | Стоимость |
| Средний | Высокая | 4 (без усилителя) | От 800 руб. |
Данная схема имеет принципиальные отличия в зависимости от того, какая установлена антенна: пассивная или активная.

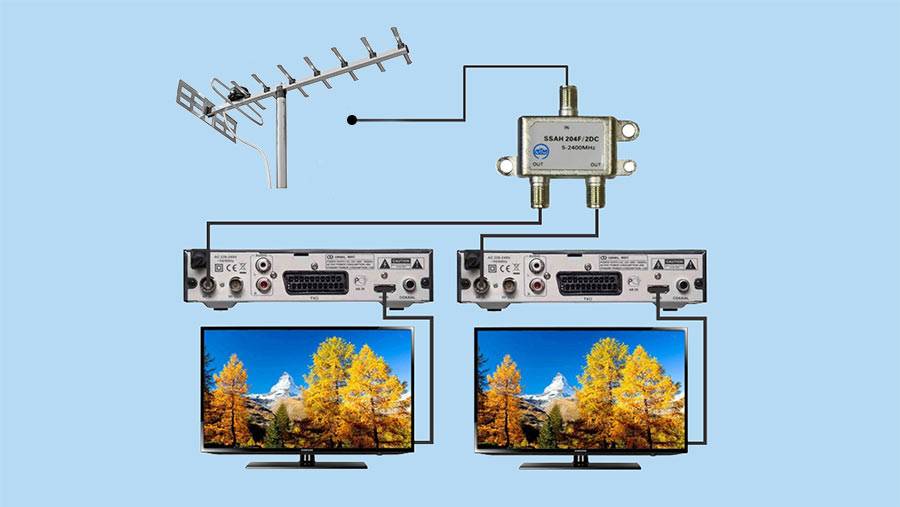

Алгоритм действий для пассивной антенны:
- Подсоединить сплиттер к антенне.
- Подключить ТВ-приставку к выходам сплиттера.
В случае пассивной антенны (без усилителя) приставки подключаются через делитель сигнала. Модель сплиттера подбирают в соответствии с количеством ресиверов, которые планируется подсоединить. При недостаточной мощности эфира нужен активный ТВ-разветвитель.
Алгоритм действий в случае активного антенного устройства:
Как подключить два телевизора к одной антенне: можно ли к активной
- Делитель сигнала устанавливают после инжектора питания. Это классический вариант подключения нескольких приставок к антенне с усилителем через разветвитель эфира.

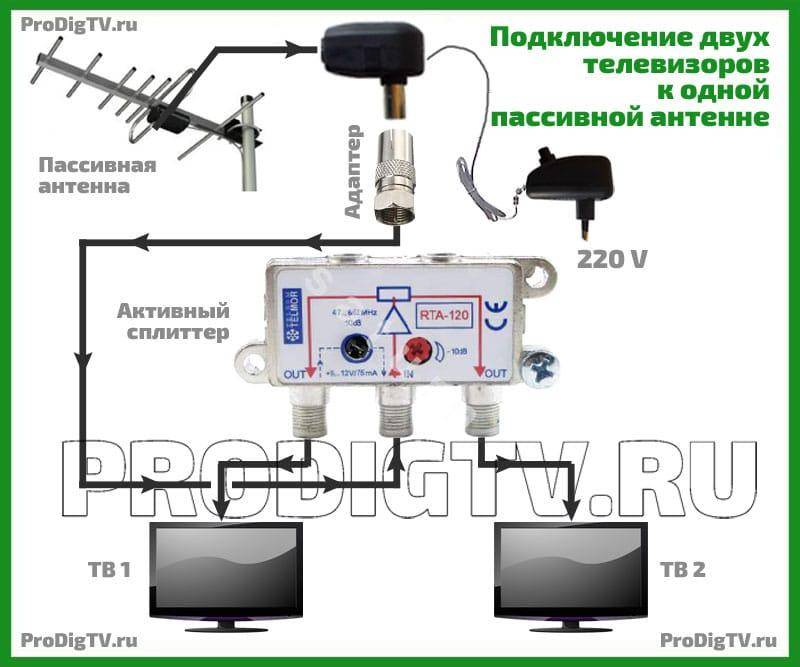

- Если в месте установки сплиттера нет возможности подключения электропитания, то нужно приобрести антенный разветвитель с проходом напряжения.
Обратите внимание, что обычный делитель в этом случае не подходит, поскольку он не пропустит электропитание. А активная эфирная антенна без питания выдаст сигнал худшего качества, чем пассивное устройство в тех же условиях. Еще одна разновидность подключения к обшей антенне — схема с ведущим и ведомым ресивером

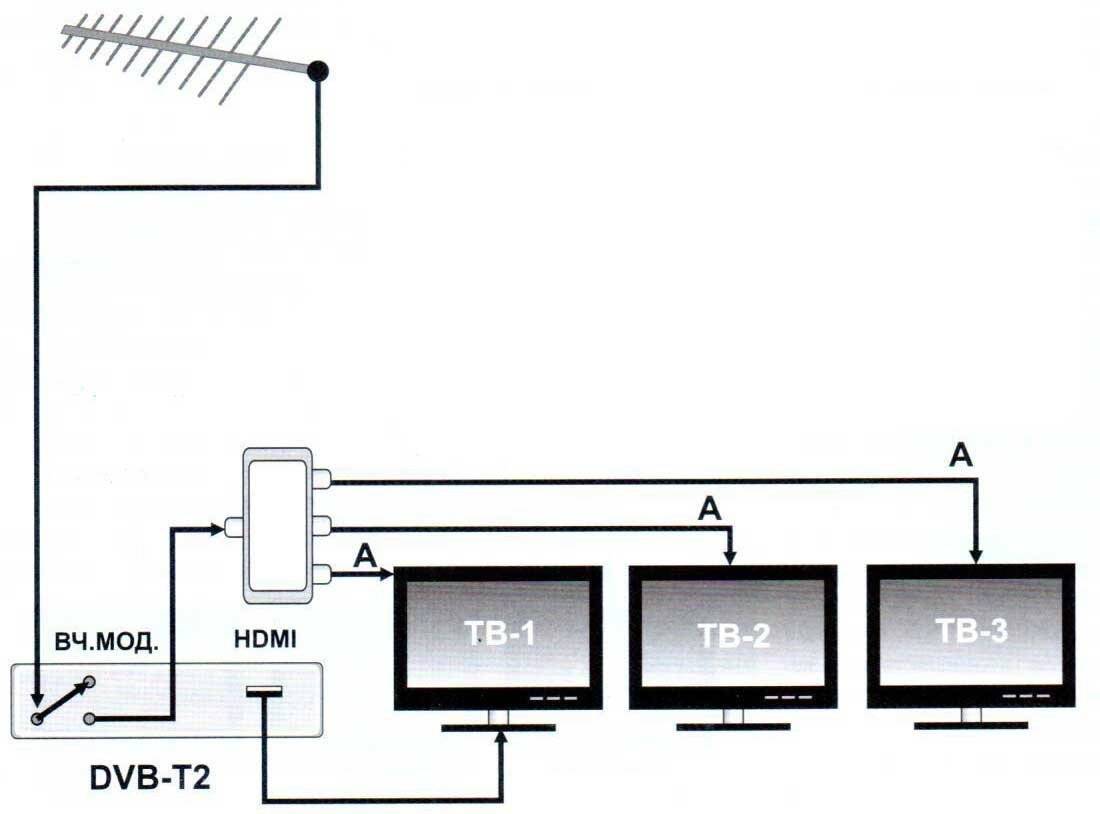

В этом случае антенный сигнал подается на вход (RF-IN) ведущего ресивера, а затем через антенный выход (RF-OUT) идет на ведомую приставку
Еще одна разновидность подключения к обшей антенне — схема с ведущим и ведомым ресивером. В этом случае антенный сигнал подается на вход (RF-IN) ведущего ресивера, а затем через антенный выход (RF-OUT) идет на ведомую приставку.
Лайфхак! При использовании всеволновой антенны и эфирного сигнала ТВ можно соединить RF выход напрямую со вторым телевизором (без приставки). Тогда на первом экране вы сможете смотреть цифровые каналы, а на втором — независимо — аналоговые.
| Плюсы | Минусы |
|
Такой вариант лучше всего подходит для разграниченного просмотра телепередач на 2-х, 4-х и более приемниках. Можно смотреть разные каналы через общий антенный кабель. Отлично подходит для квартиры или жилого дома.
https://youtube.com/watch?v=zb2ZgAMji-I
Что нужно учесть при разделении сигнала
Понять, почему нужно правильно рассчитывать структуру передачи и преобразования сигнала с одной антенны на нескольких потребителей, несложно. Возможности приемного устройства ограничены. У него есть предельный уровень сигнала хорошего качества. И все количество поступающей с антенны энергии будет разделено между всеми потребителями.
Два телевизора к одной антенне можно подключить максимально просто. Для этого к кабелю приемного устройства припаивается отвод. Но здесь возникает масса проблем несогласованности. У отдельных моделей телевизоров могут отличаться электрические параметры приемного контура. Это грозит не только неравномерным распределением мощности сигнала, но и самыми разнообразными, в том числе аварийными, нарушениями работы приемников.
Поэтому для того, чтобы подключить два телевизора к одной антенне, используются специальные сплиттеры-делители. Есть несколько разновидностей таких устройств. Некоторые позволяют равномерно делить мощность сигнала, другие ориентированы на построение сложной структуры передачи, когда нужно, например, подключить 5 телевизоров или еще большее число потребителей.
Линейные делители
Работа линейного делителя максимально проста для понимания. Эти устройства имеют один вход и несколько выходов. Простые модели позволяют подключить два или три телевизора к одной антенне. Сложные распределяют сигнал на большее число потребителей. В розничной продаже не составит труда найти модель с 8 выходами.
Стоит понимать, что линейные делители не позволяют арифметически разделить поступающую мощность без потери сигнала. Сумма параметров на каждом из выходов будет меньше из-за падений при преобразованиях и искажений в электронной схеме самого сплиттера. Поэтому для получения сигнала надлежащего качества используются активные делители или отдельные усилители для каждого телевизора.
Нелинейные делители
Чтобы понять, чем ценны нелинейные делители, рассмотрим самый простой случай для типовой городской квартиры. Вход антенны находится в одном ее конце, например, у входной двери. 3 телевизора же размещены в комнатах, и длина кабеля до каждого из них сильно отличается. Если использовать линейный делитель, на ТВ с самым протяженным проводом не удастся получить нормального качества сигнала. Именно для компенсации падений мощности на кабеле предназначен нелинейный делитель.
Важно! У такого устройства есть несколько выходов. На одном из них уровень сигнала находится в пределах 60-80% от поступающего на вход
Остаток мощности делится между другими выходами. В некоторых моделях предусмотрена регулировка уровня, выделяемого для основного канала.
Схема использования нелинейного делителя выглядит так:
- устройство с двумя выходами устанавливается на входе в квартиру;
- к неосновному выходу подключается ближайший телевизор с минимальной длиной кабеля;
- к основному выходу подключается линейный делитель;
- сплиттер устанавливается так, чтобы длина кабеля до следующего телевизора была минимальной;
- последний телевизор в сетке подключается к оставшемуся выходу линейного делителя.
Если протяженность кабельных трасс велика, можно подключить несколько телевизоров к одной антенне при помощи каскада нелинейных сплиттеров. Например, чтобы подцепить на основной выход последнего в цепочке телевизор, стоящий во флигеле частного дома.
Делители с согласованием и без него
Электронная схема простых делителей полностью разделяет контуры приема и вторичной передачи сигнала. Это создает некоторые проблемы. В частности, невозможно передать питание по кабелю на активную антенну.
Делители с согласованием не имеют подобного недостатка. Между их выходами и входами есть так называемый контур передачи питания к антенне с усилителем. Часть моделей осуществляет транспорт мощности от любого кабеля. Другие предлагают такую возможность только при подключении питания на определенном выходе.
Как подключить второй телевизор к одному кабелю
Юрий Макаров, личный архив
Сейчас уже никого не удивишь вторым, третьим, а то и четвертым телевизором в доме. Бывает, что на смену старому покупают новый телевизор, жидкокристаллический или плазменный, а старый ставят в спальню. Многие предпочитают, чтобы небольшой телевизор был на кухне. Встроенный влагозащищенный телевизор может быть даже в ванне. Во всех этих случаях возникает проблема разветвления телевизионного сигнала – ведь входящий в квартиру кабель, будь он от сети кабельного телевидения или от коллективной антенны, всего один. Да и в собственном доме ставить на крыше отдельные антенны для каждого телевизора явно неразумно.
Одним из выходов может быть использование комнатных антенн. При этом каждая антенна обслуживает свой телевизор. К сожалению, при этом в большинстве случаев не удастся добиться качественного изображения, особенно при слабом уровне телевизионного сигнала. Не говоря уже о том, что довольно габаритная конструкция явно не улучшит интерьер комнаты, да и подборка эфирных каналов явно уступает кабельному телевидению.
Остается только пригласить мастера и поручить ему проложить кабель и подключить второй телевизор? Стоп, эта работа не так уж и сложна! Давайте попробуем сделать это самостоятельно. Но для начала загляните в договор с телевизионным провайдером – вполне возможно, что за второй телевизор нужно платить отдельную плату. Если все в порядке, то приступаем к работе.
Для начала следует определиться с местом установки второго телевизора. Теперь прикиньте, как можно подвести к нему кабель от первого телевизора. Кабель обычно прокладывают поверх деревянного или внутри пластикового плинтуса. Подумайте, может быть имеет смысл разорвать где-нибудь основной кабель и подключиться в разрыв? Выбрав оптимальный вариант, замерьте требуемую длину нового кабеля и отправляйтесь в магазин.
Для подключения телевизионных приемников используется коаксиальный кабель с волновым сопротивлением 75 Ом. Если именно так сказать в магазине, то вас поймут и дадут то, что нужно. Но все же стоит проверить, не перепутал ли продавец и не выдал ли вам кабель с сопротивлением 50 Ом? В свое время такие кабели были весьма распространены и использовались для прокладки локальных компьютерных сетей. Сейчас они встречаются гораздо реже, но проверить не помешает. Использовать кабель с неподходящим волновым сопротивлением недопустимо, изображение будет сильно искажено. Волновое сопротивление вместе с маркой кабеля и другой информацией наносится прямо на оболочку кабеля через каждые 30 – 50 сантиметров. Стоимость кабеля может быть от 5 до 50 рублей за метр. Чем дороже кабель (если речь, конечно, не идет просто о жадности продавца), тем меньше затухание сигнала. Но на дальностях квартиры вполне достаточно и дешевого кабеля.
Для подключения кабеля используются коаксиальные разъемы. Мы будем использовать современные накручивающиеся разъемы, именно это делает монтаж вполне доступным даже неспециалисту. Обжимные разъемы, а также разъемы, крепящиеся к кабелю с помощью пайки более надежны, но для их монтажа потребуется специфический инструмент и достаточный опыт. Не беспокойтесь, накручивающийся разъем в условиях помещения может вполне нормально работать десятилетиями. Для подключения второго телевизора понадобится пять разъемов. Если на конце подводящего кабеля используется современный накручивающийся разъем, то его можно использовать повторно и ограничиться покупкой четырех. Обязательно уточните в магазине, подойдут ли приобретаемые разъемы к вашему кабелю.
Что нужно знать и уметь при подключении нескольких ТВ к одной антенне
Для выполнения этой работы понадобятся некоторые навыки соединения кабеля с различными разъёмами — это не сложно
Если вам этого не приходилось делать раньше, обратите внимание на рисунки и описание ниже
Шаг первый — Аккуратно срезаем верхний слой изоляции кабеля так, что бы не повредить проводков оплётки, они ещё пригодятся. Оплётку и фольгу заворачиваем на кабель назад, как на рисунке. Фольгу в принципе можно и обрезать, это на самом деле полиэтилен
Важно оставить оплётку
Шаг второй — Срезаем и снимаем с провода примерно 1 см внутренней изоляции, стараемся так же не перерезать сам провод.
Шаг третий — Накручиваем F- разъём (Коннектор) на кабель, прямо поверх оплётки, следим чтобы никакой проводок оплётки не остался сверху, рядом с центральной жилой, иначе будет замыкание. Накрутить разъём нужно на столько, чтобы внутренний слой изоляции на 1-2 мм был выше нижнего края гайки коннектора. А сам центральный провод заканчивался на 2-5 мм выше верхнего края гайки.
Шаг четвёртый — Готовое соединение накручиваем на разветвитель или другие элементы коммутации.
Ну вот, соединять научились, двигаемся дальше.
Первое что нужно понимать при решении подключить несколько телевизоров или цифровых приставок к одной антенне это то, что сигнал от антенны должен быть уверенным. При недостаточном сигнале, успеха не будет или придётся комбинировать разводку с дополнительным усилителями.
Вот случай из практики: После предварительной установки антенны, без точной её ориентировки, телевизор стал уверенно принимать два пакета цифрового тв. Но при подключении второго телевизора, сигнал на первом напрочь пропадал. А второй показывал, но сигнал был неуверенным, изображение подвисало, хотя по шкале было в районе 65%
После более точного направления антенны, заработали оба телевизора, сигнал по шкале практически не изменился, но телевизоры работали уверенно, без затыков. Это говорит о важности хорошего уровня сигнала при подключении нескольких Тв к одной антенне. Если говорить о цифровом эфирном телевидении, то уровень сигнала не трудно выяснить
Есть два способа
Если говорить о цифровом эфирном телевидении, то уровень сигнала не трудно выяснить. Есть два способа.
Для начала, дважды нажмите на пульте от телевизора или приставки, если используете таковую, кнопку INFO. Разумеется антенна должна быть подключена к устройству. После двойного нажатия вы увидите шкалу с уровнем сигнала. Оценивайте!
Второй способ более удобен при настройке антенны, так как информация о сигнале не исчезнет через несколько секунд, как при первом способе (за исключением некоторых моделей телевизоров) Для этого нужно войти через меню в режим ручной настройки каналов, далее вводим номер телевизионного канала на котором идёт вещание в вашем регионе и через несколько секунд должен появиться сигнал — он будет отражаться в виде шкалы, обычно если уровень более 70% то всё в порядке.
Если вам неизвестны номера каналов вещания вашего региона то вам сюда
Примечание: В некоторых моделях телевизоров, например SONY, что бы увидеть сигнал, после установки нужного номера ТВ канала в меню настроек, необходимо в меню телевизора вернуться на шаг назад — выйти из «окошка» в котором выставляется номер ТВ канала. Иначе вы ничего не дождётесь.
Когда с уровнем сигнала определились, пора приступать к разводке. Рассмотрим несколько простых вариантов.
Как подключить и настроить вторую приставку Ростелеком
Если нужно подключить вторую приставку Ростелеком и иметь раздельные наборы каналов на 2 телевизора, стоит обратиться в ближайший офис обслуживания абонентов провайдера. Здесь можно:
- заказать оборудование;
- оставить заявку на визит мастера для монтажа и настройки;
- изменить условия договора на подключение.
Визит в офис провайдера нужно сделать обязательно именно из-за последнего пункта. Абоненту, чтобы сделать подключение второй приставки, необходимы данные для ее идентификации в системе — они вносятся в измененный договор. После этого, если есть достаточный уровень знаний, можно подключить и настроить оборудование самостоятельно. Для этого потребуется установить группу портов IPTV на роутере, а также провести настройки второго приемника согласно инструкции и типу соединения.
Как выбрать нужный делитель сигнала
Когда в доме есть один телевизор, пользователю для просмотра любимых программ нужно просто подключить антенну ДМВ. В случае с более старыми моделями понадобится специальная приставка, так как встроенный декодер присутствует в основном в ТВ-приемниках, выпущенных после 2010 года. Когда возникает необходимость подключения второй панели, на помощь приходят специальные устройства – сплиттеры. Их выбор требует соблюдения определенных правил, поскольку если подобрать неправильное изделие, можно вообще остаться без любимых каналов.
Существуют делители питания от антенны к ТВ-приемнику, которые используются для наземного цифрового вещания, а есть специальные изделия для спутниковых тарелок. Вторые отличаются по техническим характеристикам, их рабочий частотный диапазон варьируется от 5 до 2400 МГц. С точки зрения электрических параметров, сплиттеры делятся на два типа: пассивные и активные. Первый тип используется для простого разделения сигнала, но его главное преимущество в том, что не требуется внешний источник питания. Перед тем как приобрести подобное изделие, следует рассчитать мощность входящего сигнала. Если ее будет недостаточно, качество картинки пострадает. Активный разветвитель по конструкционным особенностям практически идентичен с пассивным, но внутри него имеется усилитель. Задача активного компонента состоит в компенсации потери качества из-за подключения второго телевизора.
При покупке сплиттера первое, на что рекомендуется обратить внимание, – это количество выходов. В продаже имеются изделия с количеством портов от 2 до 16
На корпусе прибора должен быть указан рабочий частотный диапазон. Для распределения сигнала в формате DVB-T2 достаточно диапазона от 5 до 860 МГц. Также стоит обратить внимание на несколько факторов:
- Уровень затухания. Данные параметры также указываются на корпусе изделия, а измеряются они в децибелах. Рекомендуется выбрать делитель, у которого данное значение находится на минимальной отметке.
- Выбирая между активным и пассивным сплиттером, необходимо вначале изучить характеристики антенны. Если сигнал требует усиления, стоит заранее позаботиться о том, чтобы рядом с изделием была электрическая розетка.
- Приборы могут отличаться и по методу подсоединения проводов. В продаже есть изделия с зажимами винтового типа, коаксиальными соединениями, разъемами для резьбы и прочие.
Для некоторых пользователей важны и эстетические характеристики делителей. Кто-то выставляет устройство напоказ, другие абоненты находят для него неприметное место. В некоторых случаях потребители выбирают приборы настенного типа, для них нужно покупать специальные кронштейны.
https://youtube.com/watch?v=rS7v9nuHqGs
Как подключить несколько телевизоров к одной антенне?
Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.
Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

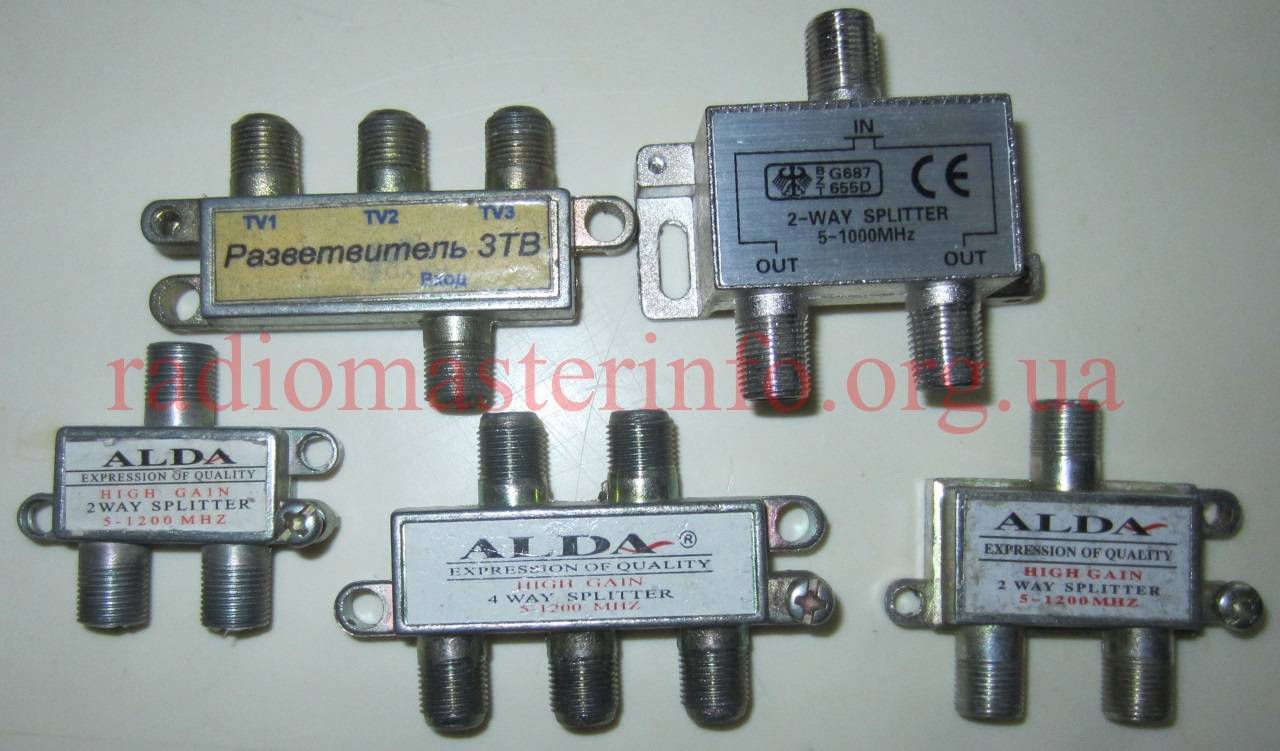

Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.
Схемы пассивных разветвителей выполняются на резисторах:
Или на трансформаторах:
Но и те, и другие ослабляют антенный сигнал. Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.
При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.
Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.
Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.
При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или активные антенные разветвители. При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.
Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить активный антенный разветвитель.
Применяются два типа активных разветвителей:

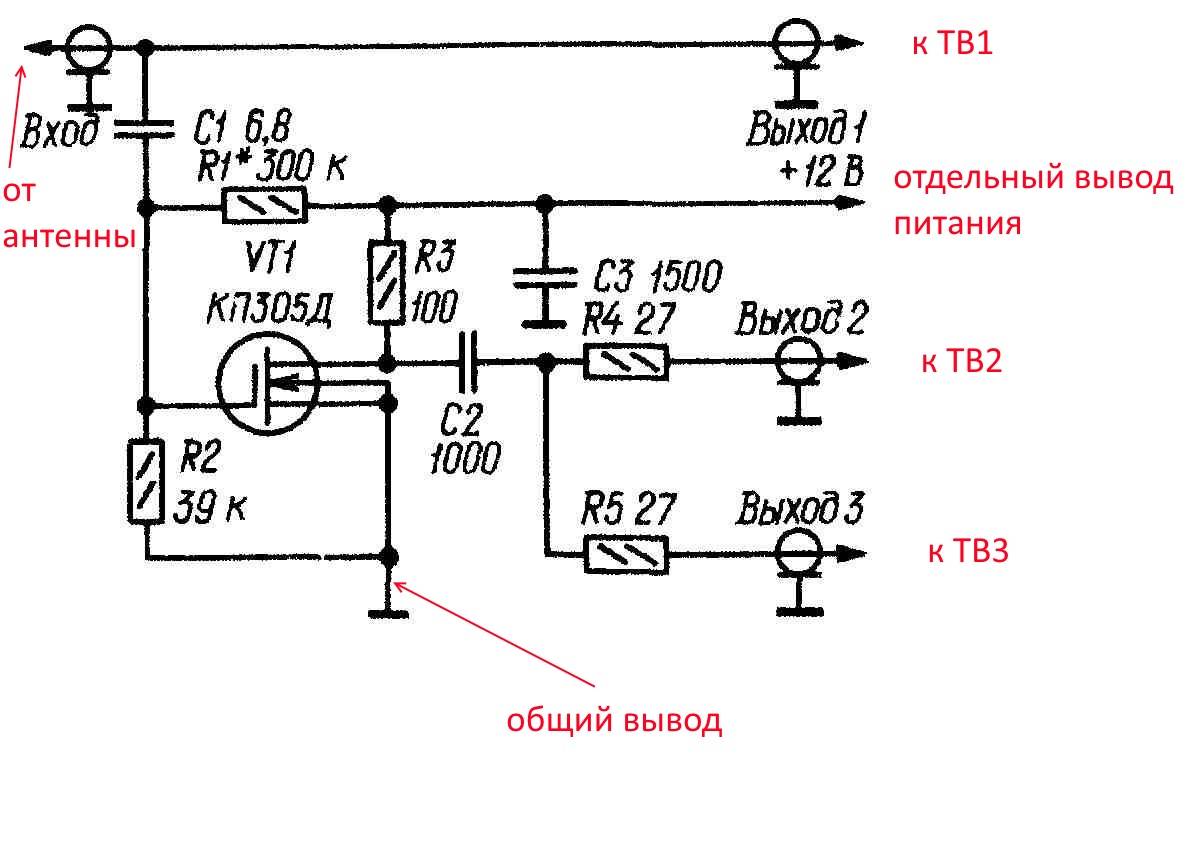

— с отдельным выводом для питания:
— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

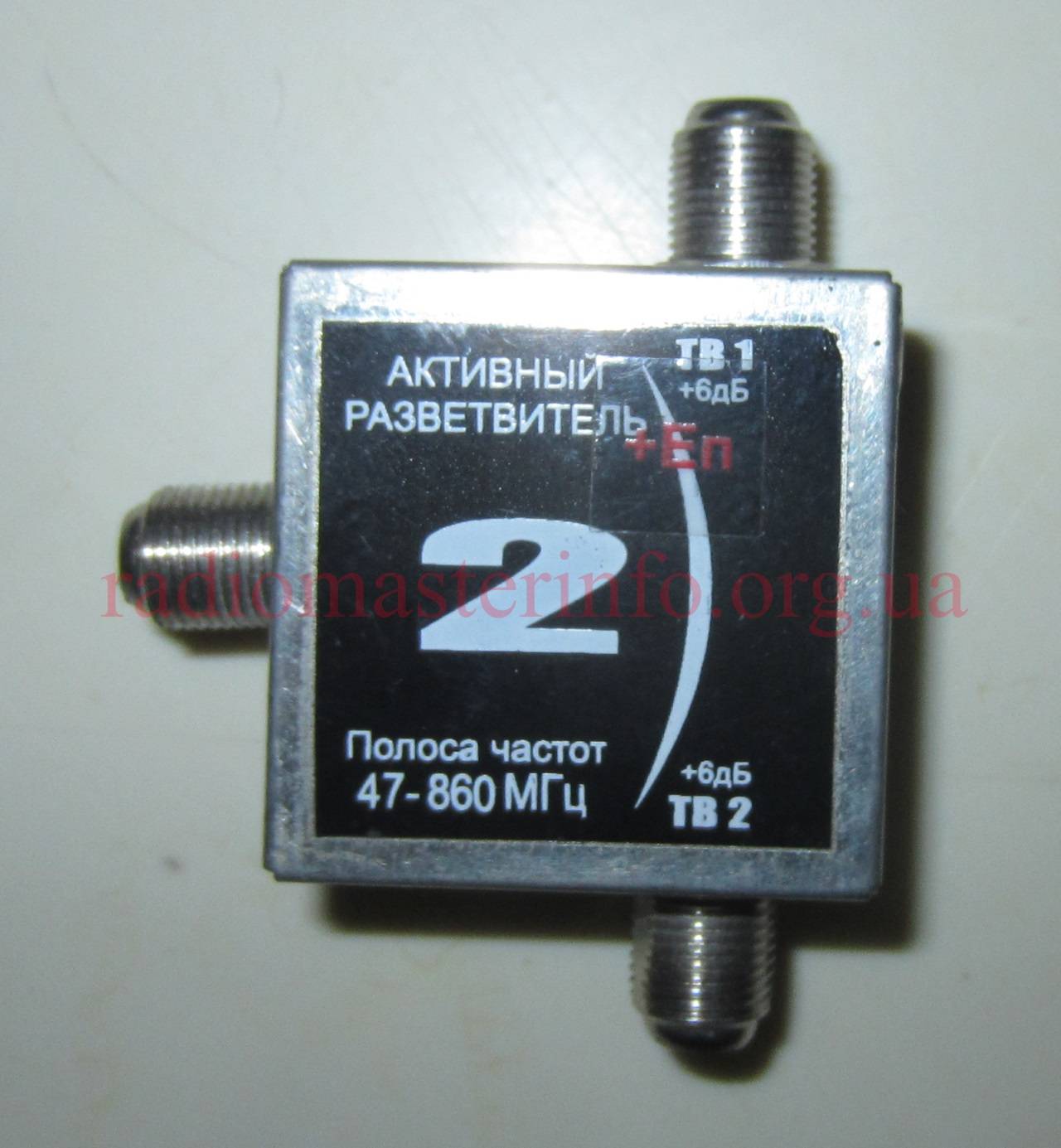

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.
Уровень сигнала на всех выходах активного антенного разветвителя, как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.
Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.
Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

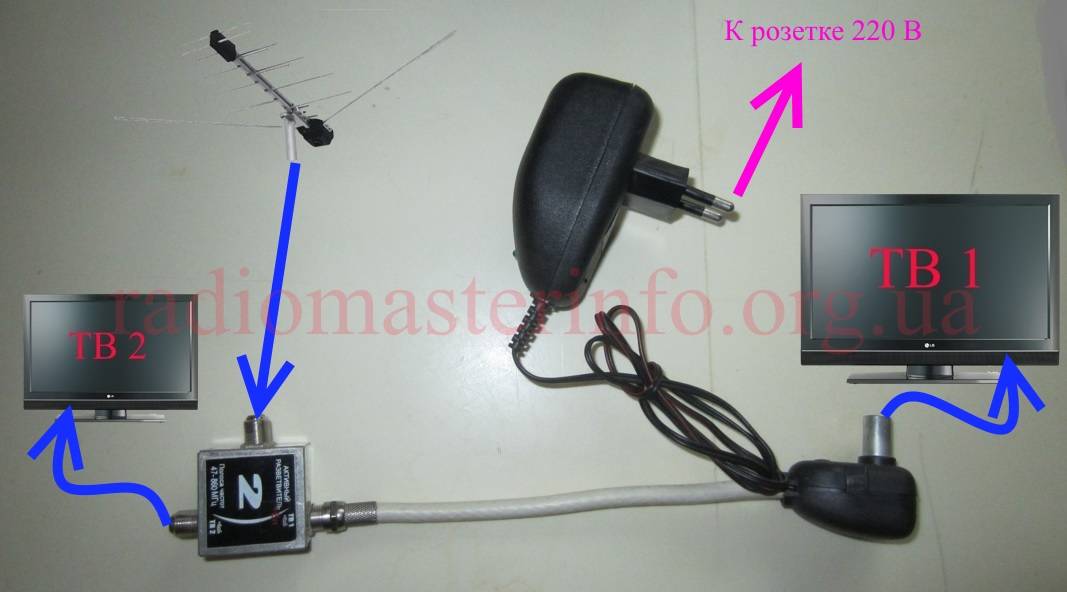

Пример схемы подключения активного разветвителя на два телевизора:

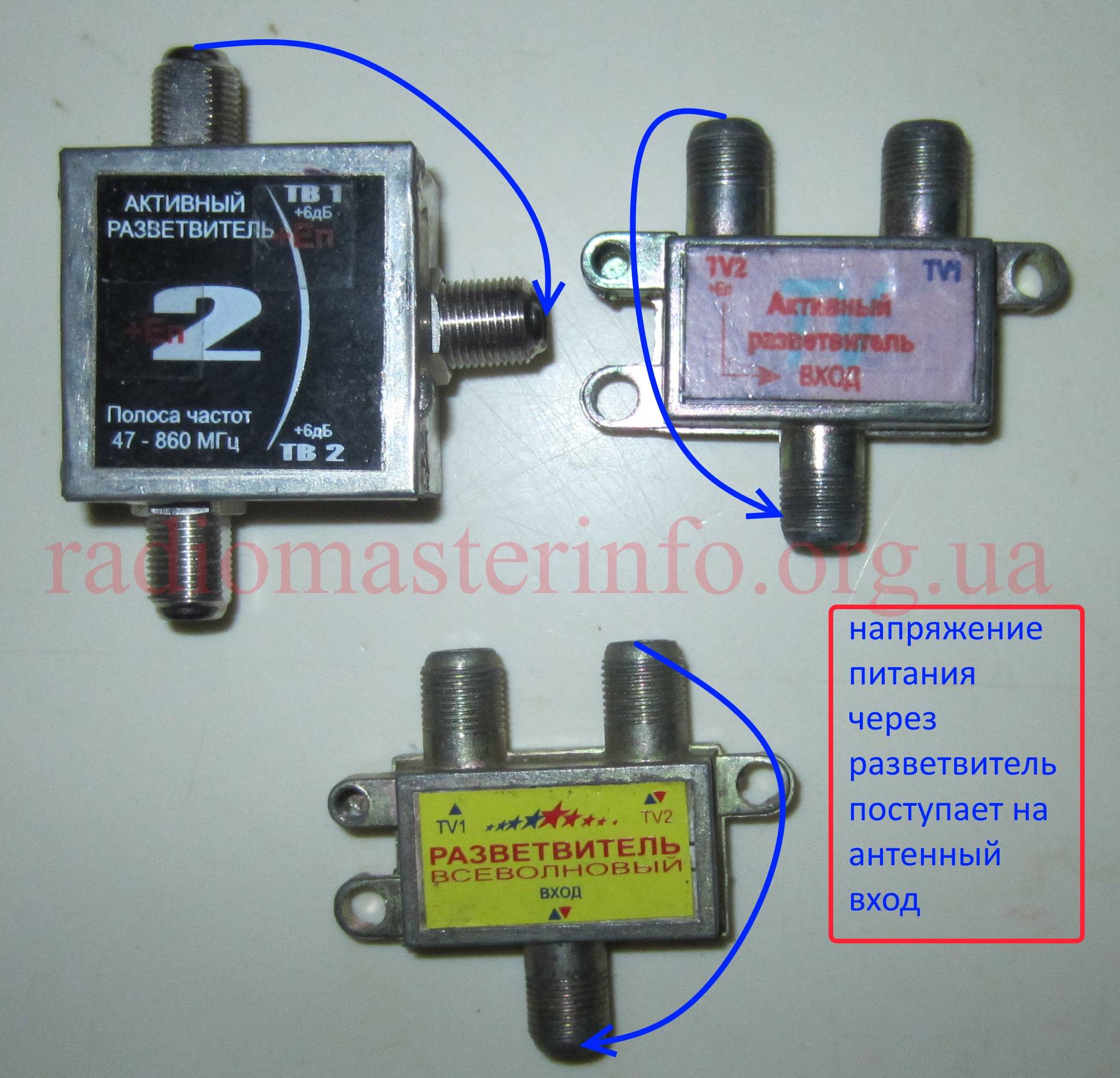

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.
И еще одна важная особенность применения активных антенных разветвителей.
Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.
В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.
Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.
Материал статьи продублирован на видео:
Спутниковое ТВ
Не секрет что сегодня каждая семья имеет более одного телевизора в квартире или доме. При этом имеется одна антенна или телевидение заведено в помещение по одному кабелю. Можно ли в таком случае подключить несколько телевизоров? Да такая возможность есть. Первое что приходит в голову это соединить все центральные жилы между собой и соответственно экраны тоже. Но при таком соединении нарушается согласование в антенном кабеле и как следствие приводит к падению уровня сигнала. Не говоря уже о том, что будет происходить взаимное влияние телевизоров между собой. На изображениях будут появляться всякого рода помехи.
Правильным способом подсоединения двух и более телевизоров к одной антенне будет способ, в котором используются специальные делители сигнала (сплиттеры).
Разветвитель – это устройство, состоящее из определенного набора сопротивлений, которое позволяет разделить сигнал на два и более потока. Сплиттер (разветвитель) в свою очередь гарантирует устойчивое соединение и поддержку проходящего сигнала с минимальными помехами.
В сети магазинов можно подобрать разветвители для подключения двух, трех и более телевизоров. Но не забывайте, что сигнал затухает пропорционально количеству телевизоров. Например, если два телевизора, то сигнал затухает вдвое, если три, то сигнала остается 1/3 и т.д.
Важно! Если Вы приобрели сплиттер с тремя и более выходами, а планируете подключить всего два телевизора, то к свободным выходам необходимо подключить балластный резистор на 75Ом. Обеспечивающий нормальную работу сплиттера
В магазине у продавца (либо в инструкции по эксплуатации, а чаще по надписи на корпусе) необходимо уточнить диапазон частот на который рассчитан разветвитель.
Для выполнения работ по подключению к разделителю сигнала понадобятся некоторые навыки по соединению этого кабеля к различным разъемам. Если Вам не приходилось этого раньше делать, то можно обратиться к статье где это подробно описано.
Ну вот, монтировать F-разъемы на кабель научились. Отрезаем необходимой длинны телевизионные кабеля и монтируем на их концы разъемы. Соединяем разъемы с разветвителем по ниже приведенной схеме. Кабель идущий от антенны подключаем ко входу под названием «IN» от английского слова input (вход), кабель от телевизоров подключаем к выходам под названием «OUT» что соответствует слову выход. И не забываем на лишний выход накручивать балластный резистор (можно приобрести в магазине).
Соединение разветвителя
Не забывайте на свободные концы накрутить балластный резистор, его тоже можно приобрести в магазинах электроники.
Балластный резистор
После того как все правильно соединили включаем оба телевизионных приемника и проверяем как они оба работают. Если картинка на обоих телевизорах появилась и без проблем показывает ваши любимые телепередачи, то можете с удовольствием наслаждаться отличной картинкой сразу на двух телевизорах.
Но может оказаться так, что качество картинки ухудшилось. Это может произойти от того что телевизионная антенна не может обеспечивать качественного сигнала для двух телевизоров. Ещё и разделитель принимает на себя часть сигнала (об этом говорили выше). Выходом может стать усилитель сигнала, встраиваемый в кабель перед сплиттером, либо уже готовая антенна с усилителем.
Для этого необходимо уже в подключенной схеме отсоединить от разветвителя кабель идущий от антенны и вместо него подключить блок питания, идущий в комплекте с антенной через переходник с антенным гнездом.
Переходник
Как вариант можно приобрести разветвитель с усилителем сигнала. Этот способ надо использовать тогда, когда изначально один телевизор от антенны показывал качественно и приобретать новую антенну нет необходимости. Пример такого усилителя на картинке ниже.
Разветвитель с усилителем, питание 5В от ресивера, либо современного телевизора.
