Если предмет застрял в гофрированном шланге
Здесь работают те же методы, однако предмет застрявший в шланге вытащить еще сложнее. И стоит сказать, что во многих пылесосах шланг не отсоединяется от корпуса, или ручки, что затрудняет работу. Вытаскивать предмет из шланга легче всего прочной проволокой с загнутым концом. А чтобы определить в каком месте произошел засор, стоит проверить шланг на гибкость и на твердость, это то, что не сделать с металлической трубой.
Когда выявлено место засора, вытаскивают предмет или сподручными инструментами – отверткой, щипцами, проволокой, длинными ножницами, или специальным тонким шлангом с острым концом, предназначенным для чистки труб. Если все вышеперечисленные методы не дали результата, то можно поступить так: в длинную тонкую палку, которая помещается в вытянутый ровно шланг. В палке делают отверстия и вкручивают в него наконечник самореза с крупной резьбой, острой стороной наружу. Затем эту конструкцию помещают в шланг до засора и прокручивают в него саморез. Тканьевый или мягкий предмет протыкается и накручивается на металлический острый конец и вытаскивается, когда палку вытягиваю со шланга.
Переживать о таких поломках в любом случае не стоит. Ведь, советы приведённые в данной статье эффективны, а если вы не сможете разобраться с проблемой дома, есть мастера, которые или почистят шланг, или заменят его на другой. В трубе же предметы никогда не застревали намертво.
Конструкционные особенности шланга
Большинство гофрированных шлангов клининговой техники представляют собой трубку, выполненную на основе эластичного материала (полипропилена).
Трубка обычно имеет длину не более 1,5 метра. Благодаря гофрированной поверхности, аксессуар обладает свойством растягиваться в небольших пределах.
Классическое исполнение рабочего рукава пылесоса. Два подвижных патрубка соединяются между собой гофрированной эластичной трубкой. Подобная конструкция позволяет легко манипулировать аксессуаром при уборке
Один конец эластичного трубопровода заканчивается коротким отрезком жёсткой пластиковой трубки. Эта деталь является звеном соединения с удлиняющей штангой или непосредственно с рабочей насадкой пылесоса.
Противоположная концевая часть шланга оснащается коротким патрубком-замком, посредством которого образуется замковое соединение с модулем пылесоса. Этот патрубок-замок фактически также является продолжением гофрированной трубки.
Традиционные точки разрывов пылесосных шлангов – область соединения гофрированного рукава с технологическим концевиком. Образуются трещины или разрывы по причине увеличенной нагрузки для этой зоны в процессе уборки
Практика пользования пылесосами отмечает, что именно по линиям стыка эластичной гофры с концевыми жёсткими элементами чаще всего происходит разрыв, а поломка шланга считается одной из распространенных поломок пылесоса.
Между тем, образование даже небольшого порыва шланга ведёт к существенной потере эффективности уборочной техники.
Пошаговая инструкция по разбору двигателя
Следующий шаг в ремонте пылесоса Samsung — осмотр и починка мотора устройства. Чтобы осуществить ремонт двигателя пылесоса Самсунг, для начала его нужно разобрать. Делается это следующим образом:
При помощи отвертки выкручиваются два боковых болта, находящиеся наверху корпуса. Поверните немного корпус, и посмотрите на двигатель. Если вы попробуете его снять, то обнаружите, что вам мешает это сделать катушка
Аккуратно освободите двигатель от ее проводов и отсоедините все разъемы
Осторожно выведите провода катушки так, чтобы, сама катушка осталась на корпусе, и снимите двигатель. После того, как двигатель будет снят, нужно еще раз повторить чистку
Теперь нужно снять уплотняющую резинку. Для этого нужно открутить два боковых болта. При помощи отвертки разъединяются две половины корпуса двигателя. Далее из пластмассового корпуса вынимается сам двигатель. Посмотрите на верхнюю часть двигателя
Вы увидите завальцовки. Их нужно выгнуть в обратную сторону. Затем в любую щель втыкается отвертка. Обе половины разъединяются между собой. Таким образом турбина освобождается от корпуса
При помощи торцевой головки на 12 откручивается болт Что важно: резьба левая, поэтому при снятии болта, его надо крутить по часовой стрелке. При этом надо статор двигателя заклинить деревянными маленькими брусочками Всю конструкцию нужно придерживать
Теперь можно снимать турбинку. Снимите шайбочку и открутите два болта. Внизу вы найдете еще четыре винта, которые нужно открутить. Далее нужно снять щетки, предварительно открутив все болты. Выбиваем якорь. Вставляем ключ в отверстие и стучим по нему молотком Двигатель выскочит наружу
Обратите внимание на подшибники. Если они в хорошем состоянии их можно промазать маслом
Пинцетом вынимаем пыльник Если подшибник крутится с шелестящим звуком и остается сухим, его нужно прочистить и смазать. Для прочистки можно использовать очиститель карбюратора.
Соберите пылесос в обратном порядке.
Как разобрать пылесос видео посмотрите ниже:
При желании даже можно перемотать статор двигателя пылесоса. Как перемотать двигатель пылесоса видео смотрите ниже:
Виды труб
Их различают по материалу изготовления. Бывают пластиковые и стальные трубки. Стальные более долговечны. Но в эксплуатации легче пластиковые. Хотя и легко ломаются.
Пластиковая труба
Современные пылесосы изготавливают с прочными фиксаторами на трубках. Именно они часто затрудняют разборку элемента.
Устройство телескопической трубы
Телескопическая труба всасывания — это целостная система, состоящая из двух трубок: наружной и внутренней. В них встроено один либо несколько элементов ступора, фиксирующихся во внутренних пазах втулки. Благодаря этому удерживается внутренняя труба. Фиксирует систему специальная встроенная пружина.
Фиксатор трубы
Телескопическая труба LG (как и в других известных моделях) закрывается изнутри. И нет возможности ее открытия. Пружинистый элемент там выполнен в виде изогнутого кольца. Кроме этого добавлены неразъемные зубчики и колпачки. Но предприимчивые люди все же находят способы как разобрать и отремонтировать телескопическую трубу.
Разбор трубы
Метод разбора
Если трубка в пылесосе перестает функционировать, можно осуществить следующие действия:
- В том месте где находится кнопка-фиксатор просверлить маленькое отверстие.
- Выкрутить винтик. Для этого от трубки оттянуть кнопку (так легче рассмотреть местонахождение винтика). Прицелиться сверлом и сделать отверстие.
- После этого части трубки легко разберутся по деталям.
Разбор труб на пылесосах Samsung и LG
Телескопическая труба для пылесоса Samsung схожа по элементам с LG. Поэтому их разбор и ремонт будет аналогичными.

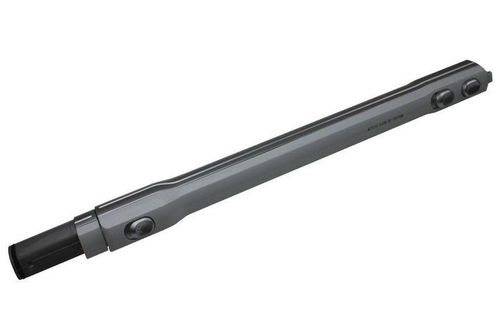

Телескопическая труба для пылесоса Samsung
Такие трубки тоже можно вскрыть без разлома. Пользуясь некоторыми правилами:
- Чтобы осуществить снятие верхних и нижних частей фиксаторов, необходимо повернуть их на 10-15 градусов и стянуть. Куда направлять поворот лучше определять на ощупь. Здесь не предусмотрено никаких показателей. Если не крутится в одну сторону, выкручивать в другую. Не нужно применять силу, если не получается. Иначе трубка просто сломается.
- В оставшейся центральной части трубы Самсунг имеется две половинки. Их будет видно. Без больших усилий их следует аккуратно расшатать.
- Внутри находится втулка и два стопора пластмассовых. Это очень мелкие детали.
- После разбора будет видно — от чего произошла поломка.
После устранения неполадки телескопическая труба Samsung подлежит обратному монтажу. Рекомендуется в процессе сборки все металлические детали смазывать силиконовой смазкой.
Некоторые поступают другим способом. Например, в пылесосах Dyson трубки соединены крепкими защелками. Чтобы их раскрыть надо взять плоскую широкую отвертку, подковырнуть фиксатор и медленно продвинуть его в сторону. Защелка должна «отпрыгнуть». Но этот способ требует аккуратности. Иначе язычки фиксатора могут поломаться. И придется покупать новую телескопическую трубку.
Как разобрать трубу пылесоса
Рассмотреть детально телескопическую трубу без повреждений агрегата невозможно. Даже если вы будете делать это максимально медленно и аккуратно, все равно произойдет какая-то маленькая поломка. Дело в том, что такой разбор просто не предусмотрен в инструкции. Если вы разберете трубу, собрать ее 100% уже не сможете.
Многие уверены, что телескопические трубки являются неразборными. Мнение ошибочно, попытаться можно, но вы сломаете защелки. Здесь не сможет помочь даже способ нагревания.
В любом случае чистить такой шланг внутри необходимо, там оседает пыль и грязь. Просто промывайте периодически трубку водой, можете использовать мягкие ершики.
Как разобрать пылесос?
Вне зависимости от того, с какой поломкой вы столкнулись, чтобы знать ее причины и почему пылесос перестал работать, следует его разобрать.
Конечно, каждая модель имеет свое особое устройство, но приблизительным общим алгоритмом будет следующая цепь действий.
- Следует осуществить демонтаж уплотняющей решетки, что располагается под крышкой области пылесборника. Она крепится при помощи двух винтов либо иных соединений резьбового типа. Открутить винты можно при помощи обычной отвертки.
- Когда уплотняющая решетка была снята, следует осуществить отсоединение блока управления и крышки пылесборника.
- В зависимости от типа и модели рассматриваемой техники пылесборник следует просто снять либо открутить. Под ним должен находиться мусоросборочный механизм, под которым корпус соединяется с мотором устройства.
- Чтобы добраться до него, следует разделить основание и корпус. В ряде моделей это осуществляется после скручивания скрытого болта, который располагается в ручке.
- Обычно мотор защищается спецпрокладкой на тканевой основе, что прикрепляется на входе шланга приема. Прокладку следует снять и очистить или, если есть необходимость, заменить ее на другую.
- Теперь снимаем с мотора проводы, отвечающие за подачу электропитания. Чтобы сделать это, следует открутить зажимы, скрепленные болтами.
- Теперь будет необходимо осуществить проверку подшипниковых пар, которые отвечают за работу двигателя. Малейшим свидетельством износа является наличие различных неровностей и трещин. Если есть что-то подобное, то следует осуществить замену деталей.
Теперь перейдем непосредственно к разборке мотора. Следует сказать, что проведение таких процедур требует наличия опыта их проведения. В противном случае лучше обратиться к специалисту.
Сначала следует снять кожух. Сделать это можно при помощи прямой отвертки, планки либо линейки
Он довольно плотно прилегает к мотору, по причине чего можно сначала осторожно по нему постучать, дабы отсоединить. Следует делать это осторожно, чтобы не нанести ему физического ущерба
Когда кожух снят, то можно получить доступ к крыльчатке, что держится на встроенных гайках
Они плотно закреплены при помощи клея, так что под рукой следует иметь такое вещество, как растворитель. Под крыльчаткой есть 4 шурупа, которые закрепляют двигатель. Их следует откручивать поочередно. Когда доступ к мотору получен, следует проверить его работоспособность.
Отметим, что модель, которая может осуществлять еще и влажную уборку, ремонтировать будет труднее, по причине того, что необходимо будет проводить работы еще и с водяной помпой. Главной ее задачей будет подача жидкости в пылесборник, из-за чего помпа обычно монтируется на входе.
Принцип и устройство работы пылесоса
Выбор пылесосов расширяется. Основные варианты:
- Для сухой уборки;
- с аквафильтром;
- моющий пылесос.
Самый распространенный и легкий – пылесос для сухой чистки. Принцип работы современных пылесосов и старых – один и тот же.
После запуска весь мусор всасывается с помощью вакуумного вентилятора. Попадая внутрь, мусор проходит через несколько этапов фильтрации. Зачастую, это: на входе мусора, в моторной части, и на выходе. Каждый из этапов защищает пылесос от повреждения крупными частицами.
Первый признак того, что фильтр засорился — падает мощность втягивания.
Вся пыль и грязь собирается в специальный мешок. Они могут быть многоразовыми и сменными из бумаги. Есть модели пылесосов, в которых вместо мешка используется контейнерная система. Вся грязь оседает на стенках контейнера, а дальше все также выходит очищенный воздух.
Косметический ремонт
Иногда бывает так, что из-за низкого качества материалов, в некоторых местах шланг начинает сифонить — в нем появляются небольшие трещинки или разрывы. Эти проблемные места можно исправить при помощи медицинского пластыря либо полихлорвиниловой изоляции.
Для того чтобы отремонтировать шланг от пылесоса этими средствами:
Наложите на места разрыва заплатку из пластыря с тщательно намотанной поверх ПВХ изоляцией
Старайтесь наматывать как можно плотнее, с небольшим запасом на обе стороны, потому как гофрированная трубка может пропускать воздух
В местах, где образовались трещины, осторожно распилите жесткую основу и накрутите шланг друг на друга. Затем сверху для плотности намотайте изоленту или скотч
Пылесос незаменим при уборке в квартире или доме. Как правило, основной корпус прибора, включая электромотор, служит достаточно долго. Из строя зачастую выходят пластиковые детали периферии. Зачастую это происходит со шлангом, без которого устройство полностью теряет пригодность.
Остаётся только купить новый прибор, но это достаточно дорого и нецелесообразно, так как старый пылесос в целом работоспособен, или попытаться найти подходящий шланг, что не всегда просто и быстро, да и к тому же не бесплатно. Как по-другому справиться с ситуацией, а именно – отремонтировать испорченный шланг?
Удлинение шланга пылесоса
В некоторых случаях (уборка больших помещений, труднодоступных участков) шланга может не хватать. Тогда его можно удлинять до 5 м. Для того, чтобы это сделать, необходимо подобрать такой же по диаметру и шагу витка. Соединяемые концы предварительно подготовить: зашкурить и обезжирить. Удлинение можно производить тремя способами.
- С помощью велосипедной камеры. Отрезать от камеры кусок 5-6 см, надеть на соединяемые поверхности. Места соприкосновения с гофрой залить холодной сваркой или резиновым клеем.
- С помощью простой гофротрубы. От гофротрубы взять кусок 10 см и, разрезав вдоль, надеть на стык двух шлангов (можно один шланг вкрутить в другой). Это место обмотать скотчем или изолентой.
- С помощью поллитровой пластиковой бутылки. Бутылку обрезать с двух сторон – получится втулка. Надеть на один конец шланга, приложить другой так, чтобы бутылка оказалась по центру соединения. Это место прогреть строительным феном. Пластик сожмётся и плотно соединит стык.
Типичные поломки пылесосов
Что ломается в пылесосе.
- щетки;
- подшипники;
- обмотки двигателя;
- провод питания;
- предохранитель.
В иных пылесосах двигателя два. Второй расположен на щетке, где заставляет двигаться ворсинки. В циклонных моделях используются турбо, работу выполняет движущийся воздух. Конструктивный изыск упрощает изготовление шланга, избавляет от одной большой проблемы, когда провод рвется в толще резины. Разумеется, современные средства позволят точно определить место расположения казуса, лучше избежать поломки вовсе. Идею конструкторов, поместивших внутрь щетки двигатель, понять легко: отпадает нужда нажимать при уборке, вес приличный. Нравится ли, решайте сами. На взгляд редакции, щетка должна быть легкой, чтобы орудовать проще было.
Ремонт моющих пылесосов не отличается от описанного выше. Однако агрегаты вмещают помпу, подающую воду в шланг. Вернемся к вопросу в обзорах позже. Что касается входного тракта, не отличается конфигурация от обычного, исключая наличие водяного фильтра. Большинство выглядят унылыми коробками, залитыми водой. В некоторых пылесосах с аквафильтром на стыке шланга и корпуса бьют тонкие струйки воды. Работает первичное улавливание пыли. Однако заметить неисправность сложно. Другое дело, если пылесос оснащен опцией самодиагностики, которая подскажет место дислокации поломки.
Ремонт роботов пылесосов затрагивает тесно область электроники. Сервисных механизмов всего нечего. Однако в уменьшенном размере найдете двигатель. Большинство функций реализовано микросхемами, память вмещает различные программы. Ремонт пылесосов Электролюкс покажется детской игрой по сравнению с задачей наладить работу Румбы или Скубы американской фирмы iRobot (разработчик армейской и полицейской автоматики США). Существенным недостатком роботов назовем невозможность уборки неровных покрытий. Электронные слуги лишены умения создавать вакуум… пользуются вращающейся щеточкой, сметая пыль.
Тестирование узлов неисправного пылесоса
Для того, чтобы понять, в какой точке возникла неисправность, где разорвана цепь, нужно воспользоваться мультиметром. Его регулятор следует переключить на звуковой сигнал короткого замыкания. В этом режиме работать гораздо удобнее. Ведь на этом этапе задачей является не замер сопротивления, а поиск обрыва в схеме. А на режиме звукового сигнала короткого замыкания не придётся смотреть на экран – о целостности цепи сообщит писк тестера.
Любой ремонт следует с более простых элементов, постепенно продвигаясь к сложным. Поэтому не стоит сразу демонтировать двигатель, ведь проблема может заключаться в кнопке или кабеле питания. Поэтому первое, что стоит проверить – это кнопка пуска. В нашем случае, проверка мультиметром показала, что выключатель работает идеально, а значит, проблему нужно искать дальше.
ФОТО: youtube.comПроверка кнопки показала, что проблема не в ней, нужно искать дальше
Тестирование провода питания пылесоса
Теперь нужно найти точки подключения провода питания. Это сделать несложно. Когда они найдены, при помощи мультиметра прозванивается каждая жила. При этом один из щупов соприкасается с контактом внутри пылесоса, а второй – с одним из штырьков штепсельной вилки. К сожалению, в нашем случае «малой кровью» не обошлось: как выключатель, так и питающий провод оказались в полном порядке, и в голову начали закрадываться тревожные мысли – неужели придётся менять двигатель? Подобная замена может обойтись практически в стоимость нового пылесоса. А есть ли смысл ремонтировать, когда можно взять совершенно новый агрегат?
ФОТО: youtube.comПитающий провод также оказался в порядке, что автоматически понизило планку настроения
Прозвонка двигателя и косвенное подтверждение опасениям
После провода питания следует проверка электродвигателя пылесоса. Для этого нужно найти контакты, через которые на него подаётся напряжение. В нашем случае, это два синих провода, прозвон которых никакого результата не дал, мультиметр молчал, а значит, проблема именно в моторе. Придётся его снимать.
ФОТО: youtube.comДвигатель не прозванивается, а значит, придётся его демонтировать
Правила ухода и эксплуатации
От износа пластика во многом зависит срок службы пылесоса. Трубы, используемые в пылесосах, изготовлены из тонкого, гибкого поливинилхлорида с ребристой поверхностью.
В инструкции производителя есть прямые или косвенные указания, как следует обращаться со шлангом в процессе эксплуатации пылесоса:
- во время хранения положение воздухозаборника, не отделяемого от корпуса, определяется фиксацией насадки для пола;
- отделяемый рукав после уборки хранят в предусмотренном отсеке коробки;
- перемещать пылесос по помещению следует за ручку на корпусе, а не за шланг;
- не использовать пылесос для удаления острых предметов, обрывков бумаги и материи.
Чтобы полимерный рукав служил дольше, нельзя:
- перегибать его на угол более 30 градусов;
- наступать, ставить на него тяжелые предметы;
- хранить при температуре ниже 0 градусов;
- размещать рядом с работающими отопительными приборами (батареей, обогревателем, печью, камином).
При появлении свиста, слабом всасывании необходимо положить шланг горизонтально и проверить на засор посторонними предметами, используя длинную палку или металлическую проволоку. В качестве дополнительного оборудования можно приобрести настенный держатель. Дугообразный металлический желоб крепят в подсобном помещении или в нише, где хранится пылесос. Конструкция держателя предохранит шланг от заломов и перекручивания.
Выводы и полезное видео по теме
В видеоролике ниже мастер продемонстрирует способ ремонта шланга, содержащего внутри коммуникационную линию:
Починка шланга пылесоса зачастую особых трудностей у пользователя не вызывает. Главные критерии для производства самостоятельного ремонта шланга — умение держать в руках слесарный инструмент и, соответственно, творческий порыв на выполнение ремонтных работ. Без того и другого качество починки не гарантируется.
Есть, что дополнить, или возникли вопросы по ремонту гибкого гофрированного шланга? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом починки этой детали пылесоса. Форма для связи находится в нижнем блоке.
Если у Вас порвался шланг пылесоса, то не спешите выбрасывать пылесос и покупать новый, тем более, если старый пылесос Вас полностью устаивает: прекрасная мощность всасывания и двигатель работает без сбоев. Обычно шланг рвется в местах наиболее сильных сгибов – это либо в месте крепления шланга непосредственно к самому пылесосу, либо в месте близ ручки держателя шланга. Я неоднократно видел, как порванный шланг заматывают изолентой или скотчем. Но в этом случае обычно подобный ремонт недолговечен, да и выглядит несколько грубо и убого.
Шланг же можно починить путем обрезания порванной части. В этом случае он будет короче на 3-5 сантиметров, но будет выглядеть и работать как абсолютно новый.
Для ремонта мы взяли шланг с регулятором мощности на ручке шланга:
Этот шланг отличается от обычного тем, что в качестве пружины в нем используются два изолированных провода, по которым подается напряжение к выключателю и регулятору мощности (реостату), расположенному на ручке держателя. Как и ожидалось, шланг порвался в месте крепления его к пылесосу:
Так как этот шланг с проводами, то он имеет два контакта в виде вилки для электрической розетки, которые замыкают электрическую сеть при подключении к корпусу пылесоса:
Сначала требуется разобрать крепление для доступа к проводам шланга. Для этого нужно воспользоваться крестовой отверткой. Выкручиваем два самореза на креплении держателя:
С торцевой стороны держателя шланга есть круглые технологические отверстия для удобства снятия крепления. Этой же отверткой аккуратно надавливаем в эти отверстия вглубь и одновременно вверх для извлечения пружинного механизма крепления
Таким образом, механизм пружинного крепления шланга приоткрывается:
После этого вилка с пружинным механизмом крепления держателя снимается:
Аккуратно снимаем пружинную защелку:
Далее выкручиваем пластмассовую направляющую шланга:
Выкручиваем против часовой стрелки на себя. Она держится достаточно плотно, но через несколько секунд она поддается:
и затем снимается:
Провода освобождаются, и таким же выкручиванием снимается сам шланг с насадки пылесоса:
Пластиковую гибкую оболочку порванной части можно легко срезать обычными ножницами:
Провода, приклеенные к оболочке, освобождаем от нее и обрезаем бокорезами лишнюю часть:
При обрезке проводов обратите внимание, что лучше обрезать целое число витков (один, два, три и т.д.). Это нужно для того, чтобы при сборке в естественном положении всасывающий конец шланга был направлен, как и раньше вниз, а не куда-нибудь вбок или вверх
Дальше воспользуемся паяльником для отпаивания концов проводов, ранее припаянных к проводу – пружине, которые были обрезаны:
Необходимо вновь их припаять. Для этого нужно новые концы проводов очистить от изоляции (можно воспользоваться обычным строительным ножом) :
Для лучшей схватки припоем, очищенные концы лучше обработать канифолью:
Затем припаиваем концы проводов со штырьками к нашей обрезанной части
Они не должны соприкосаться оголенными проводами — обратите на это особое внимание!
Все готово. Теперь можно собирать заново то, что было разобрано. При сборке сначала вкручиваем насадку пылесоса:
При посадке проводов удобно воспользоваться изолентой для фиксации проводов:
Также при сборке лучше сначала установить держатель с пружинным креплением, а затем надевать уже пластмассовую направляющую шланга, так как она заходит сверху держателя:
Далее саморезы вкручиваем назад. Вот и все. Мы получаем обновленный шланг. Вся работа заняла минут 30-40, не больше. Конечно, крепления у разных марок пылесосов различны, но принципы у всех общие.
