Связь мощности и тока в трехфазной сети
Принцип расчета мощности и тока для трехфазных сетей остается прежним. Главное отличие заключается в незначительной модернизации расчетных формул, что позволяет полноценно учесть особенности построения этого вида проводки.
В качестве базового соотношения традиционно берется выражение:
W =1,73* U*I, (4)
причем U в данном случае представляет собой линейное напряжение, т.е. составляет U = 380 В.
Из выражения (4) вытекает выгодность применения в обоснованных случаях трехфазных сетей: при такой схеме построения проводки токовая нагрузка на отдельные провода падает в корень из трех раз при одновременном трехкратном увеличении отдаваемой в нагрузку мощности.
Для доказательства последнего факта достаточно заметить, что 380/220 = 1,73, а с учетом первого числового коэффициента получаем 1,73 * 1,73 = 3.
Приведенные выше правила связи токов и мощности для трехфазной сети формулируются в следующей форме:
- один кВт соответствует 1,5 А потребляемого тока;
- один ампер соответствует мощности 0,66 кВт.
Укажем на то, что все сказанное справедливо в отношении случая соединения нагрузки так называемой звездой, что наиболее часто встречается на практике.

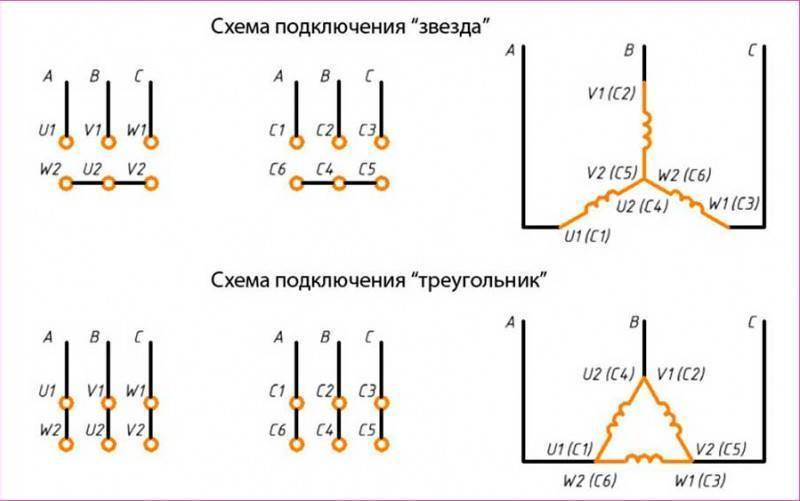

Возможно еще соединение треугольником, которое меняет правила расчета, но оно встречается достаточно редко и в этой ситуации целесообразно обратиться к специалисту.
Таблицы соотношений ампер, вольт, ватт, ом
Для упрощения основные параметры электрической цепи объясняют на примере функционирования обычного трубопровода. Перемещение жидкости обеспечивает разница давлений. Сужение (расширение) транспортной магистрали соответствующим образом изменяет сопротивление потоку. При необходимости с помощью перечисленных параметров или экспериментально можно установить производительность магистрали в литрах за единицу времени.
По аналогии с приведенным описанием, разница потенциалов (напряжение) обеспечивает движение электрических зарядов (тока). При уменьшении сечения проводника возрастает электрическое сопротивление. Зная основные параметры, несложно вычислить мощность потребления подключенной нагрузки.
Таблица для расчета комфортной зоны «электронных» сигарет
Указанные данные мощности соответствуют определенным значениям сопротивления и напряжения. Подобные таблицы составляют для пересчета Вт в ампер, иных величин. Этот пример наглядно демонстрирует главные недостатки табличной формы:
- сложность обработки больших массивов данных;
- дискретность предоставления информации;
- ограниченную точность.
Графическое представление базовых формул для расчета электрических параметров
С помощью вычислений перевести вольты в амперы можно быстро и точно.
К сведению. В качестве альтернативного варианта применяют конвертер электрических величин, который предоставляют в бесплатное пользование на справочных и специализированных сайтах в интернете.
Правила перевода единиц
В инструкциях ко многим приборам попадаются обозначения в вольт-амперах
Различие их необходимо только специалистам, которым эти нюансы важны в профессиональном плане, но для обычных потребителей это не так важно, потому что используемые в этом случае обозначения характеризуют почти одно и то же. Что же касается киловатт/час и просто киловатт, то это две различных величины, которые нельзя путать ни при каких условиях
Чтобы определить электрическую мощность через показатель сетевого тока, можно использовать различные инструменты, с помощью которых производятся замеры и вычисления:
Чтобы определить электрическую мощность через показатель сетевого тока, можно использовать различные инструменты, с помощью которых производятся замеры и вычисления:
- с помощью тестера;
- используя токоизмерительные клещи;
- производя вычисления на калькуляторе;
- с помощью специальных справочников.
Применив тестер, мы измеряем напряжение в интересующей нас электросети, а после этого используем токоизмерительные клещи для определения силы тока. Получив нужные показатели, и применив существующую формулу расчета постоянного и переменного тока, можно рассчитать мощность. Имеющийся результат в ваттах при этом делим на 1000 и получаем количество киловатт.
Однофазная электрическая цепь
В основном все бытовые электросети относятся к сетям с одной фазой, в которых применяется напряжение на 220 вольт. Маркировка нагрузки для них записывается в киловаттах, а сила тока в амперах и обозначается как АВ.

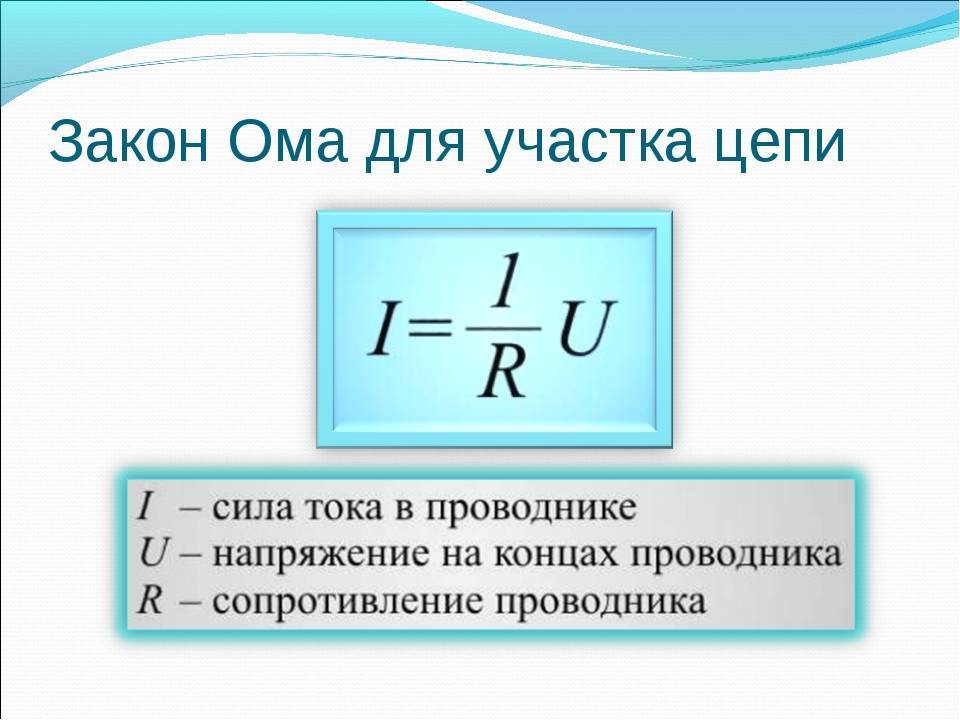

Для перевода одних единиц в другие, применяется формула закона Ома, который гласит, что мощность (P) равна силе тока (I), умноженной на напряжение (U). То есть, расчет будет выглядеть так:
Вт = 1А х 1В
На практике такой расчет можно применить, например, к обозначениям на старых счетчиках учета расхода электроэнергии, где установленный автомат рассчитан на 12 А. Подставив в имеющуюся формулу цифровые значения, получаем:
12А х 220В = 2640 Вт = 2,6 КВт
Расчеты для электрической сети с постоянным и переменным током практически ничем не отличаются, но справедливы только при наличии активных приборов, которые потребляют энергию, например, электрические лампы накаливания. А когда в сеть включены приборы с емкостной нагрузкой, тогда появляется сдвиг фаз между током и напряжением, который является коэффициентом мощности, записываемым как cos φ. При наличии только активной нагрузки, этот параметр обычно равен 1, а вот при реактивной нагрузке в сети, его приходится учитывать.
В случаях, когда нагрузка в сети смешанная, значение этого параметра колеблется около 0,85. Уменьшение реактивной составляющей мощности, ведет к уменьшению потерь в сети, что повышает коэффициент мощности. Многие производители при маркировке прибора, указывают этот параметр на этикетке.
Трехфазная электрическая сеть
Если брать пример с трехфазной сетью, то здесь все обстоит несколько по-другому, так как задействовано три фазы. Производя расчеты, нужно взять значение электрического тока одной из фаз, которое умножается на величину напряжения в этой фазе, после чего полученный результат умножается на cos φ, то есть на сдвиг фаз.
Сосчитав, таким образом, напряжение в каждой фазе, складываем полученные результаты и получаем суммарную мощность прибора, который подключен к трехфазной сети. В формулах это выглядит так:
Ватт = √3 Ампер х Вольт или Р = √3 х U x I
Ампер = √3 Вольт или I = P/√3 x U
При этом нужно иметь в виду, что существует разница фазного и линейного напряжения и тока. Но формула расчета остается одной и то же, кроме случая, когда соединение сделано в виде треугольника, и нужно произвести расчет нагрузки индивидуального подключения.
Правила перевода единиц
В инструкциях ко многим приборам попадаются обозначения в вольт-амперах
Различие их необходимо только специалистам, которым эти нюансы важны в профессиональном плане, но для обычных потребителей это не так важно, потому что используемые в этом случае обозначения характеризуют почти одно и то же. Что же касается киловатт/час и просто киловатт, то это две различных величины, которые нельзя путать ни при каких условиях
Чтобы определить электрическую мощность через показатель сетевого тока, можно использовать различные инструменты, с помощью которых производятся замеры и вычисления:
- с помощью тестера;
- используя токоизмерительные клещи;
- производя вычисления на калькуляторе;
- с помощью специальных справочников.
Применив тестер, мы измеряем напряжение в интересующей нас электросети, а после этого используем токоизмерительные клещи для определения силы тока. Получив нужные показатели, и применив существующую формулу расчета постоянного и переменного тока, можно рассчитать мощность. Имеющийся результат в ваттах при этом делим на 1000 и получаем количество киловатт.
Однофазная электрическая цепь
В основном все бытовые электросети относятся к сетям с одной фазой, в которых применяется напряжение на 220 вольт. Маркировка нагрузки для них записывается в киловаттах, а сила тока в амперах и обозначается как АВ.
Для перевода одних единиц в другие, применяется формула закона Ома, который гласит, что мощность (P) равна силе тока (I), умноженной на напряжение (U). То есть, расчет будет выглядеть так:
А зачем бывают нужны переводы ампер в киловатты и наоборот?
Ответим так – если вы действительно хороший хозяин своего дома, то без оценки параметров электрической сети вам никак не обойтись. А какая-то одна единица измерения, увы, не может в достаточно полной мере описать и возможности имеющейся проводки, и примерный расход энергии. Так что, так или иначе, придется прибегать к расчетам.
Несколько примеров, когда такие вычисления имеют практическую направленность:
Любой потребитель, пусть даже не особо искушённый в вопросах электротехники, приобретая то или иное бытовое устройство, обращает внимание на его мощность. Для одних случаев этот показатель говорит больше о возможностях изделия (например, электроинструмент или обогревательный прибор), для других, скорее, о потреблении энергии
Но в любом случае важно убедиться в том, что подключение этой «обновки» не будет сопровождаться перегрузкой домашней электросети или какого-то ее отдельного участка
Показатели мощность многих бытовых приборов с высоким энергопотреблением очень часто крупно выносятся на их упаковку – сложно не заметить…
Но в любом случае важно убедиться в том, что подключение этой «обновки» не будет сопровождаться перегрузкой домашней электросети или какого-то ее отдельного участка. Показатели мощность многих бытовых приборов с высоким энергопотреблением очень часто крупно выносятся на их упаковку – сложно не заметить…. Показатели мощность многих бытовых приборов с высоким энергопотреблением очень часто крупно выносятся на их упаковку – сложно не заметить…
Показатели мощность многих бытовых приборов с высоким энергопотреблением очень часто крупно выносятся на их упаковку – сложно не заметить…
Оценку проводки и электрической арматуры обычно ведут по токовой нагрузке. Значит, необходимо уметь пересчитать мощность в силу тока, ее обеспечивающую. Затем уже, применяя специальные таблицы, определяют номиналы автоматических выключателей и минимально необходимую площадь сечения проводников, с учетом материала их изготовления (алюминий или медь).
Несоответствие параметров проводки или номиналов автоматов реальным условиям эксплуатации – первый шаг к серьезнейшим авариям. Особенно если до сих пор используются старые алюминиевые проводники, как на иллюстрации.
И лишь потом, сравнивая эти обеспечивающие безопасность эксплуатации параметры с имеющимися в реальности, принимают решение или о допустимости дальнейшего использования проводки, или о необходимости прокладки новой линии, или даже полной реновации всей системы (такое тоже нередко случается).
Теперь глянем на схожую проблему под несколько иным углом, скажем так, с «потребительским креном». А именно: за потреблённое электричество необходимо платить. А тарифы на оплату выражаются в рублях за показатели мощности, затраченные в течение какого-то временного промежутка.
И вот иногда случается, что хозяева квартиры или дома замечают явно завышенные, по сравнению с ранее оплачиваемыми счетами, затраты. И это — при всем том, что «парк» электроприборов в доме не наращивался. Надо полагать, какое-то из устройств стало работать некорректно, в нем образовался пока что скрытый дефект, приводящий к существенному возрастанию потребляемой мощности. Выявить такого «нарушителя спокойствия» можно промером силы тока с помощью мультиметра, с последующим пересчётом в показатели мощности.
Если вдруг потребление ни с того ни с сего резко подскочило, то «ревизия по току» поможет быстро выявить «слабое звено».
Бывает и иная причина проверить реальное потребление электроприбора. Многие встречались с ситуацией, когда в паспорте изделия указываются какие-то совершенно фантастические его возможности, а на практике владельца ожидает разочарование. То есть впечатляющие цифры на коробке в итоге не имеют под собой никакого понятного объяснения и являются обычной маркет-ловушкой недобросовестного производителя. Почему бы не убедиться в достоверности информации самому?
Если покопаться, то можно отыскать и иные значимые причины проверки параметров домашней электросети или характеристик бытовых приборов
Но и того, что уже было перечислено, вполне достаточно для понимания важности умения проводить подобные трансформации значений
Кстати, вспомним, что это за значения и в каких единицах измеряются.
Соотношение ватта и ампера
В большинстве электроприборов техническая информация относительно работы от электрической сети представлена в ваттах и киловаттах. Однако электрические счетчики, розетки и автоматические выключатели маркируются с помощью Амперов.
В связи с этим для человека, не знакомого с деталями работы электрических сетей и оборудования, могут возникнуть сложности в понимании того, соответствует ли фактическая нагрузка расчетной и, как следствие, в выборе подходящего предохранителя.
Ватты в амперы или наоборот
Ампер – это единица измерения силы тока, а ватт – мощности (тепловой, механической или электрической). В связи с тем, что работа электрических приборов тесно связана с обоими понятиями и величинами, они выражаются в определенных соотношениях друг к другу. Однако это не значит, что можно напрямую перевести ватты в амперы или наоборот.
Однозначного, прямого коэффициента на который можно было бы умножить, или разделить имеющееся число, нет. Некоторые электрики-любители этого не понимают и пребывают в нерешительности, так что вникайте и разбирайтесь дальше, господа. В данном случае принято выражать одни показатели через другие.
Для того чтобы понять, как это происходит, посмотрим, как мощность и сила тока соотносятся друг к другу в различных электрических сетях.
Как переводить
Основная формула, отражающая зависимость показателей электрического тока друг от друга выглядит следующим образом: P = U*I, где U обозначает напряжение в вольтах, I – силу тока в амперах, а P – мощность в ваттах.
Всем известное соотношение из школьной физики, которое иногда люди забывают.
Собственно зная это соотношение, можно провести все дальнейшие операции самостоятельно, однако есть некоторые тонкости, о которых мы расскажем ниже.
Выражение мощности
Теоретически для получения той или иной величины необходимо лишь преобразовать формулу. К примеру, для нахождения напряжения: U=P/I. К примеру, в России бытовые электросети находятся под напряжением в 220 В. При мощности равной, допустим, 220 Вт, сила тока составит 1 А (220/220). Однако данный расчет верен только для сети с постоянным напряжением.
Выражение силы тока
Часто при выборе подходящей розетки, вилки, автоматического выключателя, счетчика и другого аналогичного оборудования, возникает необходимость найти силу тока в сети. Для этого формула преобразуется к следующему виду: I=P/U. Учитывая, что мощность зачастую указывается в киловаттах, этот показатель следует перевести в ватты, умножив на 1000.
Инструкция по переводу амперов в ватты (киловатты)
Вроде на первый взгляд, перевод амперов в ватты, кажется простой задаче, начинаешь изучать предмет и понимаешь, что не все так просто. Но стоит начать это делать, как вы поймете, что все опять становится простым и понятным.
Для проведения этой несложной операции необходимо (это конечно в идеале, так сказать по учебнику) наличие:
- тестера;
- электротехнического справочника;
- токоизмерительных клещей;
- калькулятора.
Порядок действий (стоит помнить, что механизм для переменного и постоянного тока отличается, в нашем же случае рассказывается об электрике в доме, где используется переменный ток):
- Узнайте напряжение рабочей сети с помощью тестера.
- В сети с переменным током, измерьте величину тока с помощью токоизмерительных клещей (существуют токоизмерительные клещи и для постоянного тока).
- Для сетей с однофазным переменным напряжением нужно умножить величину U на силу тока и коэффициент мощности. Результат произведения – потребляемая мощность прибора в ваттах.
- При трехфазном переменном напряжении. Необходимо умножить коэффициент мощности на произведение величины тока и напряжения каждой из фаз. Сумма полученных значений и будет равна мощности электроустановки. При симметричном распределении нагрузки на фазы активная мощность вычисляется умножением фазного напряжения и тока на утроенный коэффициент мощности.
Обратите пожалуйста должное внимание на технику безопасности. Электрика это может и не очень сложно, но чрезвычайно ответственно и потенциально опасно
Так что еще раз вдумчиво прочитайте выделенный текст выше, а после этого, добро пожаловать в отзывы и комментарии
Так что еще раз вдумчиво прочитайте выделенный текст выше, а после этого, добро пожаловать в отзывы и комментарии.
Сколько Вольт содержит 1 Ампер
Как и в предыдущем примере, подобные вопросы задают ошибочно. Переводить напряжение в ток можно только с учетом:
- электрического сопротивления участка цепи;
- мощности;
- характеристик нагрузки;
- постоянных (переменных) параметров сети питания.
Однако надо отметить, что в РФ, наряду с международным стандартом (СИ), применяют внесистемную единицу «Вольт-ампер». Ее значение равно 1 Вт мощности, поэтому конвертировать с применением дополнительных коэффициентов не нужно. В данном случае речь идет о питании синусоидальным сигналом в однофазной сети.
Мощность «вольт-амперная» обозначает полную энергию источника питания, которая расходуется за час. Измеряют действительные значения напряжения на клеммах генератора и тока в подключенной цепи. Это значит, что в реальных условиях часть энергии будет потрачена впустую, на:
- тепловой нагрев;
- электромагнитные колебания, созданные реактивными компонентами.
Приборы для измерения величин
Измерения электротехнических величин производятся специальными устройствами. Ток измеряется амперметром, напряжение — вольтметром, а мощность можно померить ваттметром, либо вычислить ее по формуле из значений первых двух значений.
С помощью онлайн-калькулятора можно вычислить не только ток при известной мощности потребителей, но и сечение нужных для электропроводки проводов.
Вычисление силы тока и параметров проводки по мощности потребителей электроэнергии — очень важная часть проектирования здания или квартиры, поэтому нужно подойти к этому взвешенно и ответственно.
Как перевести ватт в ампер
Перевести ватт в ампер нужно в ситуации, когда необходимо поставить защитное устройство и нужно выбрать, с каким номинальным током оно должно быть. Из инструкции по эксплуатации ясно, сколько ватт потребляет бытовой прибор, подключаемый к однофазной сети.
Задача рассчитать, сколько ампер в ваттах или какая соответствует розетка для подключения, если микроволновая печь потребляет 1,5 кВт. Для удобства расчета киловатты лучше перевести в ватты: 1,5 кВт = 1500 Вт. Подставляем значения в формулу и получаем: 1500 Вт / 220 В = 6,81 А. Значения округляем в большую сторону и получаем 1500 Вт в пересчете на амперы – потребление тока СВЧ не менее 7 А.
Как правильно выбрать аккумулятор для автомобиля?
Если подключать несколько приборов одновременно к одному устройству защиты, то чтобы посчитать, сколько в ваттах ампер, нужно все значения потребления сложить вместе. Например, в комнате используется освещение со светодиодными лампами 10 шт. по 6 Вт, утюг мощностью 2 кВт и телевизор 30 Вт. Сначала все показатели нужно перевести в ватты, получается:
- лампы 6*10= 60 Вт,
- утюг 2 кВт=2000 Вт,
- телевизор 30 Вт.
60+2000+30=2090 Вт.
Теперь можно перевести ампер в ватты, для этого подставляем значения в формулу 2090/220 В = 9,5 А ~ 10 А. Ответ: потребляемый ток около 10 А.

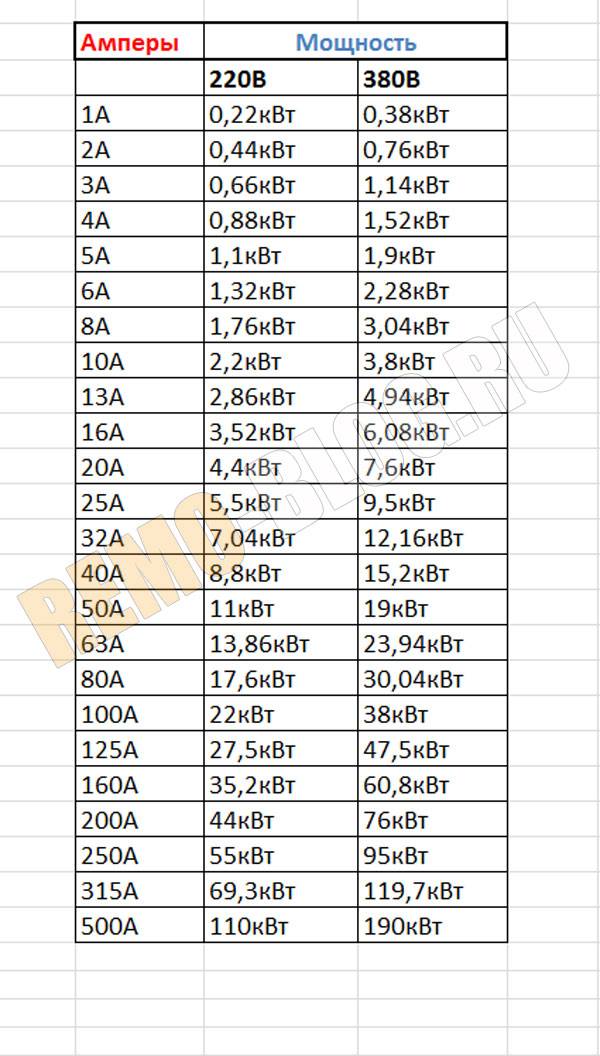

Необходимо знать, как перевести амперы в ватты без калькулятора. В таблице показано соответствие скорости потребления электроэнергии силе тока при однофазной и трехфазной сетях.
| Ампер (А) | Мощность (кВт) | |
| 220 В | 380 В | |
| 2 | 0,4 | 1,3 |
| 6 | 1,3 | 3,9 |
| 10 | 2,2 | 6,6 |
| 16 | 3,5 | 10,5 |
| 20 | 4,4 | 13,2 |
| 25 | 5,5 | 16,4 |
| 32 | 7,0 | 21,1 |
| 40 | 8,8 | 26,3 |
| 50 | 11,0 | 32,9 |
| 63 | 13,9 | 41,4 |
Термометр сопротивления — датчик для измерения температуры: что это такое, описание и видыЧто такое электроконтактный манометр, назначение, принцип работы, схема подключения и обзор популярных моделейЧем отличаются и где используются постоянный и переменный токЧто такое активная и реактивная мощность переменного электрического тока?Как установить и настроить спутниковую антенну самостоятельно?Для чего нужен пирометр и как измерять температуру бесконтактным методомЧто такое нихромовая проволока, её свойства и область примененияЧто такое тензодатчик, типы тензометрических датчиков, схема подключения и их применение
Практически каждый человек слышал про параметры электричества как Вольт, Ампер и Ватты.
Мощность в спорте
Оценивать работу с помощью мощности можно не только для машин, но и для людей и животных. Например, мощность, с которой баскетболистка бросает мяч, вычисляется с помощью измерения силы, которую она прикладывает к мячу, расстояния которое пролетел мяч, и времени, в течение которого эта сила была применена. Существуют сайты, позволяющие вычислить работу и мощность во время физических упражнений. Пользователь выбирает вид упражнений, вводит рост, вес, длительность упражнений, после чего программа рассчитывает мощность. Например, согласно одному из таких калькуляторов, мощность человека ростом 170 сантиметров и весом в 70 килограмм, который сделал 50 отжиманий за 10 минут, равна 39.5 ватта. Спортсмены иногда используют устройства для определения мощности, с которой работают мышцы во время физической нагрузки. Такая информация помогает определить, насколько эффективна выбранная ими программа упражнений.
Советуем изучить Как устроен однополупериодный выпрямитель и где применяется
Динамометры
Для измерения мощности используют специальные устройства — динамометры. Ими также можно измерять вращающий момент и силу. Динамометры используют в разных отраслях промышленности, от техники до медицины. К примеру, с их помощью можно определить мощность автомобильного двигателя. Для измерения мощности автомобилей используется несколько основных видов динамометров. Для того, чтобы определить мощность двигателя с помощью одних динамометров, необходимо извлечь двигатель из машины и присоединить его к динамометру. В других динамометрах усилие для измерения передается непосредственно с колеса автомобиля. В этом случае двигатель автомобиля через трансмиссию приводит в движение колеса, которые, в свою очередь, вращают валики динамометра, измеряющего мощность двигателя при различных дорожных условиях.
Этот динамометр измеряет крутящий момент, а также мощность силового агрегата автомобиля
Динамометры также используют в спорте и в медицине. Самый распространенный вид динамометров для этих целей — изокинетический. Обычно это спортивный тренажер с датчиками, подключенный к компьютеру. Эти датчики измеряют силу и мощность всего тела или отдельных групп мышц. Динамометр можно запрограммировать выдавать сигналы и предупреждения если мощность превысила определенное значение
Это особенно важно людям с травмами во время реабилитационного периода, когда необходимо не перегружать организм
Согласно некоторым положениям теории спорта, наибольшее спортивное развитие происходит при определенной нагрузке, индивидуальной для каждого спортсмена. Если нагрузка недостаточно тяжелая, спортсмен привыкает к ней и не развивает свои способности. Если, наоборот, она слишком тяжелая, то результаты ухудшаются из-за перегрузки организма. Физическая нагрузка во время некоторых упражнений, таких как велосипедный спорт или плавание, зависит от многих факторов окружающей среды, таких как состояние дороги или ветер. Такую нагрузку трудно измерить, однако можно выяснить с какой мощностью организм противодействует этой нагрузке, после чего изменять схему упражнений, в зависимости от желаемой нагрузки.
Автор статьи: Kateryna Yuri
Все о единицах мощности
Бытовые электроприборы обязательно маркируются потребляемой мощностью. В некоторых светильниках, например, нельзя использовать лампочку большей производительности, чем 60 ватт. Такие ограничения указывают на то, что если в патрон вкрутить лампу с мощностью выше, чем у светильника, то электроприбор просто не выдержит такую нагрузку и будет поврежден. Лампочка тоже может прослужить менее определенного срока эксплуатации. Это относится к лампам накаливания. Недавно изобретенные лампы со светодиодными и люминесцентными излучателями подходят для любых светильников, так как они имеют небольшую мощность и хорошо разгораются при накаливании, из-за чего пользуются широким спросом у большого числа потребителей.
Электроприборы очень сильно отличаются друг от друга по своей мощности. Эти параметры зависят и от того, кто их изобрел и от качества электродеталей, вложенных при производстве техники. Итак, характеристика мощности некоторых электроприборов имеет такие примерные данные:
- мощность кондиционеров и сплит-систем составляет 20-40 кВт;
- мощность оконных кондиционеров может составить от 1 до 2 кВт;
- мощность духовых шкафов от 2,1 до 3,6 кВт;
- машины для стирки и сушки могут потреблять от 2 до 3,5 кВт;
- в машинах для мытья посуды единица измерения составит от 1,5 до 2,5 кВт;
- электрочайники потребляют 2 кВт;
- в микроволновых печах мощность составляет от 0,5 до 1,5 кВт;
- холодильные агрегаты потребляют до 1 кВт;
- в тостерах мощность может колебаться до 1 кВт.
Для измерения этой величины в наше время используют специальный прибор – динамометр. Такое устройство позволяет измерять такую единицу как в бытовых целях, так и в производственных.
Перевод ампер в киловатты и обратный расчет с практическими примерами
Амперы и киловатты являются основными характеристиками электроэнергии. Значение ампер еще называют нагрузкой, а киловатт – мощностью. Необходимость перевода этих единиц из одной в другую возникает, когда нужно понять, какое защитное реле можно установить в электрической цепи, чтобы не повредить подключенный к ней прибор.
В материале, который изложен ниже, даются конкретные примеры и формулы расчетов для разных типов электрических сетей и пояснения по проведению таких расчетов.
Если мы посмотрим на маркировку большинства устройств, которые работают от электросети, то в обозначениях характеристик прибора обычно указывается только сила тока, то есть значение в амперах. Но есть еще и мощность тока, которая измеряется в киловаттах. А этот показатель особенно важен, когда нужно подобрать защитное сетевое устройство, которое устанавливается в электрическую сеть. Правильный выбор автоматического реле позволяет обезопасить подключаемые к сети устройства от выхода из строя из-за пиковых нагрузок напряжения, а провода сети от возгорания. Теорию и примеры таких расчетов мы рассмотрим ниже.

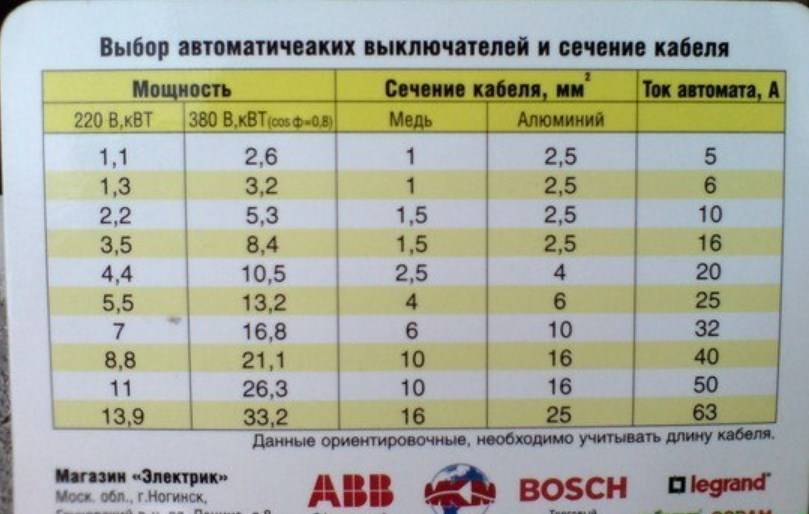

Подбор автоматического коммутатора по мощности
Подобрать защитный переключатель поможет вычисление суммарной мощности бытовой техники. Понадобится посмотреть значение в паспорте устройства. Например, на кухне в розетку включаются:
- кофеварка – 1000 Вт;
- электродуховка – 2000 Вт;
- печка СВЧ – 2000 Вт;
- электрический чайник – 1000 Вт;
- холодильник – 500 Вт.
Суммируя показатели, получаем 6500 Вт или 6,5 киловатт. Далее понадобится обратиться к таблице автоматов в зависимости от мощности подключения.

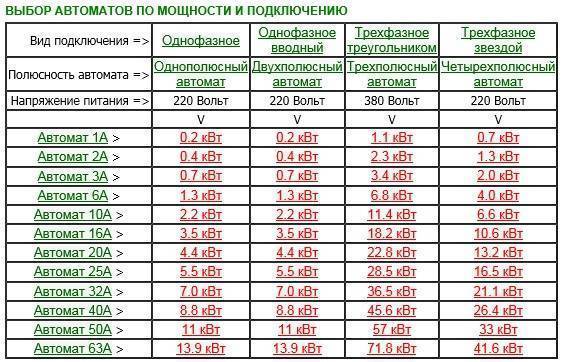

| Однофазное подключение 220 В | Трехфазное подключение | Мощность автомата | |
| Схема «треугольник» 380 В | Схема звезда, 220 В | ||
| 3,5 кВт | 18,2 кВт | 10,6 кВт | 16 А |
| 4,4 кВт | 22,8 кВт | 13,2 кВт | 20 А |
| 5,5 кВт | 28,5 кВт | 16,5 кВт | 25 А |
| 7 кВт | 36,5 кВт | 21,1 кВт | 32 А |
| 8,8 кВт | 45,6 кВт | 26,4 кВт | 40 А |
На основании таблицы для проводки со стандартным напряжением можно подобрать прибор на 32 А, который подходит для суммарной мощности 7 кВт.
Что такое лошадиная сила и как она появилась
По какой причине лошадиная сила начала использоваться как единица мощности? Как она выражается через другие единицы? Дж. Уатт предложил в 18 в. устройство для выкачки вод из шахт. Однако нужно было как-то объяснить владельцам шахт, что конкретно он предлагает им приобрести, в чём заключаются плюсы изобретения.
Для оценки мощности нового двигателя было предпринято такое мероприятие. Конь был запряжен в обыкновенный насос для подъёма воды, который работал с помощью лошадиной тяги. Затем оценили, сколько именно за 1 день будет поднято лошадью воды.
Потом соединили с этим насосом паровой двигатель и увидели результат, полученный в течение 1 дня работы. 2-е число разделили на 1-е, с помощью данных цифр объяснив владельцам шахт, что насос может заменить столько-то коней. Полученное вследствие 1-го эксперимента значение мощности сделали мерилом, обозначив его ему словосочетанием «лошадиная сила».
Таким образом, формулировка «лошадиная сила» появилась благодаря официальному изобретателю паровой машины, инженеру Дж. Уатту из Англии. Он должен был провести наглядную демонстрацию того факта, что созданная им машина способна стать заменой для множества коней. Ради этого потребовалось бы как-либо определить в единицах работу, к выполнению которой лошадь способна за определённое время.
Выполнив свои наблюдения в шахтах с углём, Уатт продемонстрировал способность среднестатистической лошади на протяжении длительного времени осуществлять подъём из шахты грузов массой примерно 75 кг на скорости 1 м/с.
