Как выбрать сечение кабеля для частного дома
При строительстве дома, возникает вопрос, кабелем какого сечения будет проложена электропроводка и как будут подключены отдельные электроприборы. Как обычно, можно доверится профессионалам и заказать проект электроснабжения дома. Также можно имея общие знания по электрике, самостоятельно выбрать сечение необходимых кабелей. В данной статье я постараюсь объяснить, как правильно и проще всего выбрать сечение кабелей.
Сечение кабеля, проще всего выбрать по мощности присоединённых электроприборов. Чем выше присоединения мощность, тем больше сечение проводника. Так как кабель меньшего сечения дешевле, то возникает соблазн сэкономить. Только экономия в этом случае должна быть обоснована. Если кабель выбрать сечением меньше необходимого, тогда кабель будет греться и возникает опасность возгорания изоляции.
Кабели разделяются по материалу проводника, на кабели с алюминиевыми и медными проводниками. Раньше наиболее распространены были алюминиевые кабели. Но они обладают большим сопротивлением по сравнению с медными кабелями, имеют большее линейное расширение, подвержены коррозии и поэтому считаются менее безопасными. В настоящее, для электропроводки частных домов, применяются в основном медные проводники.
Для определения необходимого сечения кабеля электропроводки, необходимо посчитать всю присоединяемую мощность электроприемников дома. На каждом электроприборе написана мощность измеряемая в Ваттах или Киловаттах (русское обозначение – Вт, кВт международное – W, kW), 1 Киловатт = 1000 Ватт.
На электроприборах вместо мощности может указываться сила тока. В таком случае нужно воспользоваться формулой:
P – мощность, в Ваттах; I – сила тока, в Амперах; U – напряжение сети, в Вольтах (220 Вольт).
Например на вашем телевизоре указана сила тока – 0,9 А
Подставляем в формулу – Р = 0,9*220, получаем мощность телевизора Р = 198 Ватт
Общая мощность считается примерно, с увеличением в большую сторону. Если мощность неизвестна, так бытовую технику вы еще не приобрели, то можно воспользоваться ниже приведенной таблицей.
Приблизительная мощность бытовых электроприборов:
| Телевизор | 100-400 Вт |
| Обогреватель | 1000-2500 Вт |
| Кондиционер | 1000-3000 Вт |
| Холодильник | 300-600 Вт |
| Утюг | 2200 Вт |
| Электрочайник | 1000-2000 Вт |
| Водонагреватель накопительный | 1500 Вт |
| Пылесос | 400-2000 Вт |
| Электроплита | 7000-10000 Вт |
| Стиральная машина | 2500 Вт |
| Посудомоечная машина | 2000 Вт |
| Микроволновка | 800-1000 Вт |
| Компьютер | 200 Вт |
| Принтер | 350 Вт |
| Люстра с лампами накаливания | 100-500 Вт |
| Люстра с диодными лампами | 10-100 Вт |
Посчитав общую мощность планируемых к подключению электроприборов, мы определим общую нагрузку дома или квартиры. Определяя общую мощность подходите реально к тому сколько электроприборов может быть одновременно включены. Например кондиционер и обогреватель, скорее всего включать одновременно не будете. Исходя из общей нагрузки определяем сечение вводного кабеля. Далее распределяем приборы по группам электропроводки и определяем сечение кабелей электропроводки каждой группы. Сечение кабелей определяется по мощности, с помощью ниже приведенной таблицы.

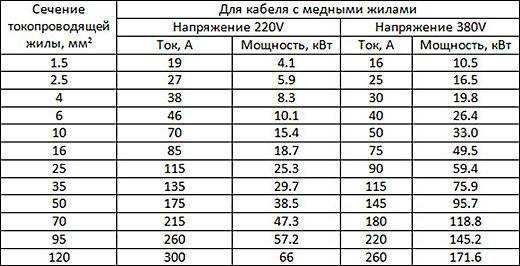

Таблица выбора сечения кабелей и проводов скрытой электропроводки с медными жилами
| Сечение жилы кабеля, мм² | Мощность, кВт напряжение 220В | Мощность, кВт напряжение 380В |
| 1,5 | 4,1 | 10,5 |
| 2,5 | 5,9 | 16,5 |
| 4 | 8,3 | 19,8 |
| 6 | 10,1 | 26,4 |
| 10 | 15,4 | 33 |
| 16 | 18,7 | 49,5 |
| 25 | 25,3 | 59,4 |
Например общая нагрузка дома подключенного к сети 220В – 12 кВт, сечение вводного кабеля должно быть не менее 10 мм².
Как правило, в частных домах групповые линии прокладываю кабелем ВВГ 3Х2,5мм². В этом случае нагрузка на групповую линию должна быть не более 5,9 кВт.
К светильникам и люстрам обычно прокладывается кабель ВВГ 3Х1,5мм²
| Линии групповых сетей сечением ниже 1,5 мм² не допускаются, согласно правилам устройства электроустановок (ПУЭ) |
Для подключения мощного электроприемника, рекомендуется прокладывать отдельную линию от вводного щита. Например для подключения электроплиты мощностью 9 кВт к сети 220В, нужно проложить отдельный кабель сечением не менее 6 мм².
Определение сечения многожильного провода
Многожильные провода содержат внутри себя множество тонких проводков. Как же определить сечение провода в таком случае? Некоторые «умельцы» скручивают все проводки в одну тугую скрутку, замеряют ее штангенциркулем и по найденному диаметру высчитывают сечение.
Диаметр многожильных проводов
Но это совершенно неправильный подход. К данному варианту подойдет только микрометр. Чтобы измерить сечение многожильного проводника необходимо замерить диаметр одного мелкого провода. Получив результат сечения одного проводка, следует сосчитать количество остальных, после умножить сечение одного провода на общее число проводков. Только в такой последовательности действий сечение многожильного провода будет иметь верные параметры.
Сечение сегментного кабеля
При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.
Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку).
Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.
Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:
- Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
- Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
- Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.
Различные вида кабелей по материалу изготовления жил
Важно! Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току)
Алюминиевый кабель с секторными жилами
В таких случаях необходимо прибегнуть к таблице, где размер (высота, ширина) кабеля принимает соответствующее значение площади сечения. Изначально необходимо линейкой измерить высоту и ширину требуемого сегмента, после чего требуемый параметр может быть рассчитан соотнесением полученных данных.
Таблица расчета площади сектора жилы электрокабеля
| Тип кабеля | Площадь сечения сегмента, мм2 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| S | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | |
| Четырехжильный сегментный | в | – | 7 | 8,2 | 9,6 | 10,8 | 12 | 13,2 | – |
| ш | – | 10 | 12 | 14,1 | 16 | 18 | 18 | – | |
| Трехжильный сегментный многопроволочный, 6(10) | в | 6 | 7 | 9 | 10 | 11 | 12 | 13,2 | 15,2 |
| ш | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | |
| Трехжильный сегментный однопроволочный, 6(10) | в | 5,5 | 6,4 | 7,6 | 9 | 10,1 | 11,3 | 12,5 | 14,4 |
| ш | 9,2 | 10,5 | 12,5 | 15 | 16,6 | 18,4 | 20,7 | 23,8 |
Расчет сечения кабеля по мощности и длине
От длины кабеля зависит такая величина, как потеря напряжения. Одна из потенциальных неприятных ситуаций: на конце выбранного провода напряжение уменьшилось до минимума, чего недостаточно для обеспечения функциональности оборудования. В бытовых электрических сетях потери будут невелики, поэтому ими можно пренебречь. Достаточно использовать кабель с запасом 100-150 мм, что необходимо для упрощения коммутации. Если края провода подключаются к электрощитку, то запас должен быть выше, поскольку требуется монтаж автоматов.
Размещая кабель на более протяженных участках, нужно учитывать падение напряжения, которое рассчитывается по формуле, указанной выше. Любой проводник имеет определенное электрическое сопротивление, которое зависит от ряда характеристик:
- Длина провода, м. Чем больше длина, тем выше потери.
- Площадь поперечного сечения, кв. мм. Чем выше параметр, тем ниже падение напряжения.
- Удельное сопротивление материала (ищите в справочниках).
Максимальная длина кабеля для различных токовых нагрузок
Для расчета падения напряжения в обычных случаях достаточно перемножить сопротивление и допустимый ток. Фактическая величина может быть больше, но не более чем на 5%. Если она не вписывается в заданные рамки, придется использовать кабель с большим сечением.
Для расчета сечения кабеля по мощности и длине нужно действовать следующим образом:
- Рассчитайте ток по формуле I=P/(U*cosф), где P — мощность, U — напряжение, cosф — коэффициент. В бытовых электросетях данный коэффициент равняется 1, поэтому формула упрощается до I=P/U. В промышленности cosф представляет собой соотношение активной и полной мощностей (активная и реактивная).
- В таблице ПУЭ найдите подходящий кабель по сечению в зависимости от тока.
- Подсчитайте сопротивление проводника, используя формулу: R=ρ*l/S, где ρ — удельное сопротивление материала, из которого изготовлены жилы, l — длина кабеля, S — площадь поперечного сечения. Помните, что электрический ток движется в обе стороны, поэтому суммарное сопротивление равняется удвоенному значению, полученному из формулы выше.
- Для падения напряжения воспользуйтесь формулой ΔU=I*R
- Чтобы получить падение напряжения в процентах, разделите ΔU/U.
Таким образом, если итоговое значение не превышает 5%, можете оставить кабель с выбранным сечением. В противном случае его придется заменить на проводник с увеличенным сечением.
Длительно допустимые токи
Данная величина отличается в зависимости от выбранного кабеля и используемых токоведущих жил. Любой провод имеет определенную длительную температуру Tд, которая указывается в его паспорте. При такой температуре допустима продолжительная эксплуатация жил проводника, исключаются любые повреждения.
Для расчета длительно допустимого тока воспользуйтесь формулой:
Iд = √((Тд*S*Кт)/R),
где:
- Ктп — коэффициент теплопередачи;
- R — сопротивление;
- S — сечение жилы.
На практике можно воспользоваться таблицами ПУЭ.

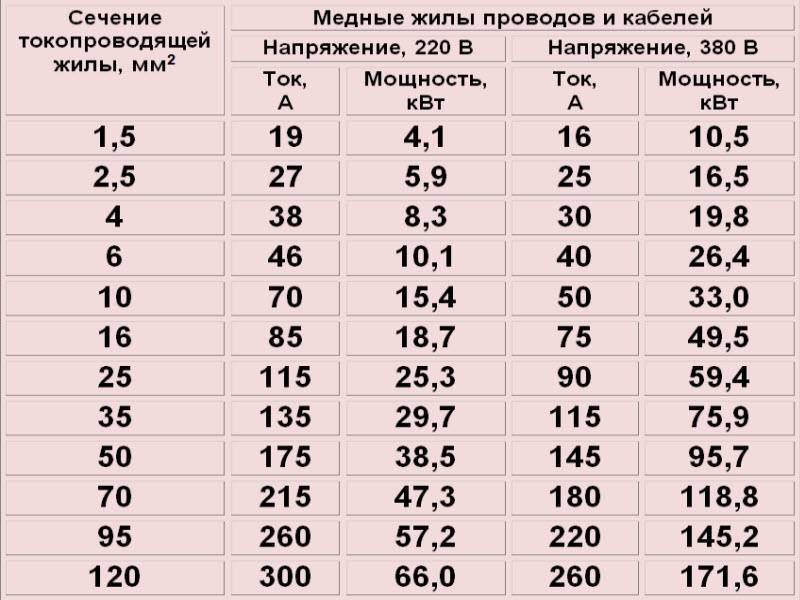

Длительно допустимые токи для медных проводов и кабелей
Как определить сечение кабеля по диаметру, формула, таблица
Самым главным при монтаже электропроводки — это подобрать качественный кабель, ведь всегда с легкостью можно заменить розетку, или выключатель, а заменить прогоревший кабель будет затруднительно, не говоря уже о том, какие могут быть последствия от этого. Очень часто сечение кабеля отличается от заявленного производителем, ведь уменьшение сечения позволяет недобросовестным производителям экономить на самой дорогой составляющей — меди. Чтоб не стать жертвой обмана желательно перед покупкой кабеля измерить его сечение самому, а как определить сечение кабеля по диаметру тремя простыми способами мы расскажем в этой статье.
Способ №1 — с помощью штангенциркуля или микрометра
С помощью штангенциркуля или микрометра замеряется диаметр зачищенной от изоляции токопроводящей жилы кабеля. Замер желательно произвести на нескольких участках жилы, а также на всех жилах кабеля, и записать наименьшие показатели. Если производить замеры с помощью микрометра, то замер нужно производить на ровном участке жилы, так показатели будут более точными.
- Как известно из школьного курса математики площадь круга (а в нашем случае это будет площадь сечения кабеля) исчисляется по формуле S=πR² и если эту формулу упростить делением числа π на 4, то в результате получим формулу по которой можно определить сечение кабеля по диаметру:
- По этой формуле можно с легкостью посчитать сечение токопроводящей жилы, например: при измерении диаметра токопроводящей жилы мы получили значение 1,6 мм, умножаем 0,785*1,6*1,6=4,009466 мм², получается это кабель сечением 4 квадрата.
Способ №2 — с помощью линейки
Что делать если под рукой нет ни штангенциркуля, или, том более микрометра, как определить сечение кабеля по диаметру без этих инструментов? На помощь придет старый и проверенный способ измерения с помощью линейки и карандаша.
Принцип измерения с помощью данного способа состоит в следующем: очищенная жила наматывается на карандаш, как показано на рисунке ниже. Минимальное количество витков должно быть 15-20, но тут тоже нужно исходить из толщины проводника, если он слишком тонкий то желательно намотать витков побольше.
Чтоб уменьшить погрешность измерения, витки нужно наматывать как можно плотнее. Далее с помощью линейки измеряем длину намотанного провода и разделяем на количество витков, получаем диаметр жилы, все просто.
С помощью известной уже нам формулы определяем сечение кабеля по диаметру. Для наглядности приведем пример: допустим мы намотали 20 витков провода, и получили результат 19,6 мм, делим это число на количество витков 20, и получаем диаметр 0,98 мм. С помощью формулы рассчитываем: 0,785*0,98*0,98=0,753914 мм², округляем, и получаем 0,75 квадратов.
Недостаток данного способа определения сечение кабеля по диаметру в том, что с его помощью будет затруднительно намотать провод с большим сечением, а вот для малых сечений этот метод наоборот даст более точный результат. К тому же нужно будет наверняка купить для проверки кусок провода, ведь никакой продавец не позволит проводить у себя такие эксперименты.

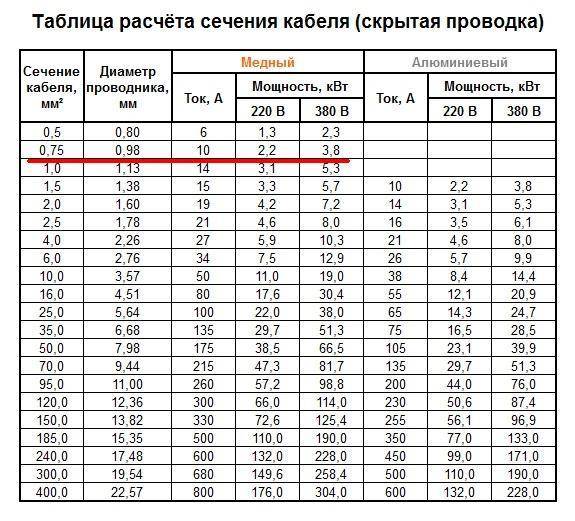

Способ №3 — с помощью таблицы
Самый простой способ определить сечение кабеля по диаметру, но все таки потребуется измерительный инструмент штангенциркуль, или микрометр. Измеряем толщину диаметра жилы, и с помощью таблицы определяем сечение.
| Диаметр проводника, мм | Сечение кабеля, мм.кв. |
| 0,80 | 0,5 |
| 0,98 | 0,75 |
| 1,13 | 1,0 |
| 1,38 | 1,5 |
| 1,60 | 2,0 |
| 1,78 | 2,5 |
| 2,26 | 4,0 |
| 2,76 | 6,0 |
| 3,57 | 10,0 |
| 4,51 | 16,0 |
| 5,64 | 25,0 |
| 6,68 | 35,0 |
| 7,98 | 50,0 |
| 9,44 | 70,0 |
| 11,00 | 95,0 |
| 12,36 | 120,0 |
| 13,82 | 150,0 |
| 15,35 | 185,0 |
| 17,48 | 240,0 |
| 19,54 | 300,0 |
| 22,57 | 400,0 |
В заключении нужно сказать, что важно также обращать внимание на состав токопроводящей жилы, чаще всего подделывают провода и кабеля с медной жилой. Покупайте кабельную продукцию у проверенного продавца
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей.
Если хотите задать вопрос связанный с вопросом выбора кабельной продукции, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.
Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:
7 А + 8 А + 3 А + 4 А = 22 А
С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В
Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.
Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
Общая информация о кабеле и проводе
При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.
Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку).
Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.
Материалы проводников
Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:
- Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
- Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
- Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.
Различные вида кабелей по материалу изготовления жил
Важно! Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току)
Зависимость тока, мощности и сечения жил
Измерить и произвести расчеты площади сечения кабеля по диаметру жилы недостаточно. Перед прокладкой проводки или иных типов электросетей необходимо также знать пропускную способность кабельной продукции.
- Выбирая кабель, необходимо руководствоваться несколькими критериями:
- сила электротока, которую будет пропускать кабель;
- мощность потребителей;
- токовая нагрузка, оказываемая на кабель.
Мощность
Самым важным параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. От сечения проводника зависит максимальная мощность передаваемой по нему электроэнергии
Поэтому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу
Обычно производители бытовой техники, приборов и иных электротехнических изделий указывают на этикетке и в прилагаемой к ним документации максимальную и среднюю мощность потребления.
Например, машина для стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды.
Соответственно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. Если к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них.
Усредненная мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.
Рекомендуется округлять сечение в сторону увеличения мощности из-за возможного увеличения потребляемой электроэнергии в будущем. Обычно берут следующую по числу площадь сечения от рассчитанной величины. Так, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.
В индивидуальных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Однако большая часть техники не рассчитана на такое электронапряжение. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерным распределением токовой нагрузки на все фазы.
Электроток
Зачастую мощность электрооборудования и техники может быть не известна владельцу из-за отсутствия этой характеристики в документации или полностью утерянных документов, этикеток. Выход в такой ситуации один – произвести расчет по формуле самостоятельно.
Мощность определяется по формуле:
P = U*I
- где:
- Р – мощность, измеряемая в ваттах (Вт);
- I – сила электротока, измеряемая в амперах (А);
- U – приложенное электронапряжение, измеряемое в вольтах (В).
- Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами:
- амперметром;
- мультиметром;
- токоизмерительными клещами.
После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.
Нагрузка
Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. Когда по проводникам проходит слишком большой электроток для их сечения, то может происходить разрушение и оплавление изоляционного слоя.
Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей.
После этого произвести вычисления токовой нагрузки по формулам:
однофазная сеть: I = P∑*Ki/U
трехфазная сеть: I = P∑*Ki/(√3*U)
- где:
- P∑ – общая мощность энергопотребителей;
- Ki – коэффициент, равный 0,75;
- U – электронапряжение в сети.
Общая информация для потребителя
Токонесущая часть кабеля выполняется из металла. Часть плоскости, проходящей под прямым углом к проводу, ограниченная металлом, называется сечением провода. В качестве единицы измерения используют квадратные миллиметры.
Сечение определяет допустимые токи, проходящие в проводе и кабеле. Этот ток, по закону Джоуля-Ленца, приводит к выделению тепла (пропорционально сопротивлению и квадрату тока), которое и ограничивает ток.
Условно можно выделить три области температур:
- изоляция остается целой;
- изоляция обгорает, но металл остается целым;
- металл плавится от высокой температуры.
Из них только первая является допустимой температурой эксплуатации. Кроме того, с уменьшением сечения возрастает его электрическое сопротивление, что приводит к увеличению падения напряжения в проводах.
Однако, увеличение сечения приводит к увеличению массы и особенно стоимости или кабеля.
Из материалов для промышленного изготовления кабельной продукции используют чистую медь или алюминий. Эти металлы имеют различные физические свойства, в частности, удельное сопротивление, поэтому и сечения, выбираемые под заданный ток, могут оказаться различными.
Узнайте из этого видео, как правильно подобрать сечение провода или кабеля по мощности для домашней проводки:
Нормативно-правовые ограничения
Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.
На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.
Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя
Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.
После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.
Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.
Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах
Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах
Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.
Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье – Как рассчитать мощность, силу тока и напряжение: принципы и примеры расчета для бытовых условий
Выбор кабеля по таблицам ПУЭ и ГОСТ
При покупке провода рекомендуется посмотреть стандарт ГОСТ или условия ТУ, по которым изготовлено изделие. Требования ГОСТ выше аналогичных параметров технических условий, поэтому следует предпочитать продукцию, выполненную по стандарту.

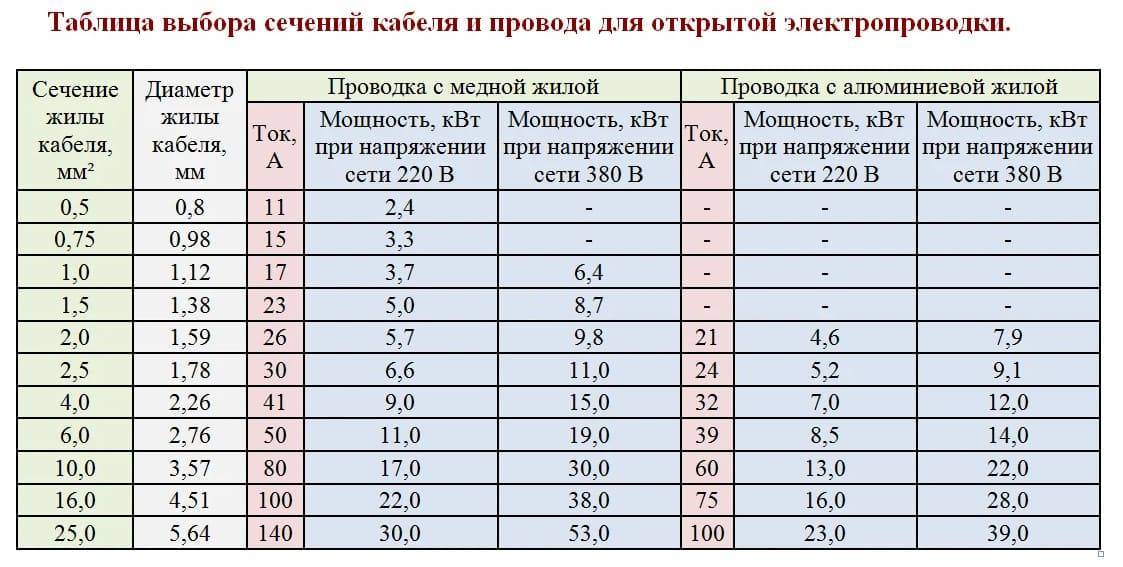

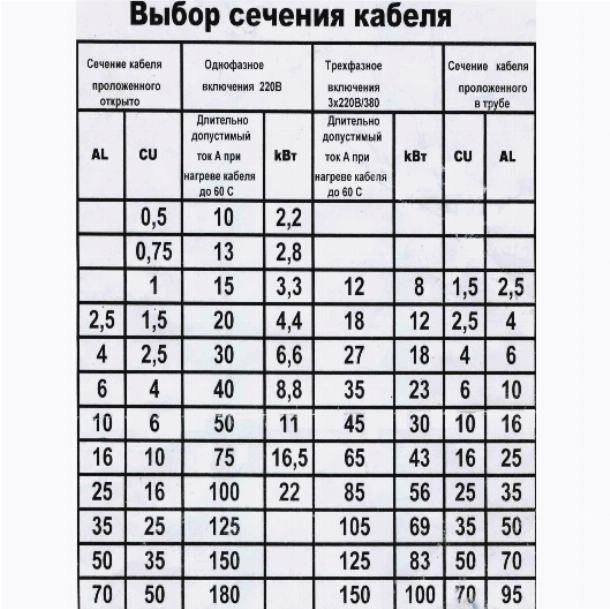

Таблицы из правил устройства электроустановок (ПУЭ) представляют собой зависимость силы передаваемого по проводнику тока от сечения жилы и способа укладки в магистральной трубе. Допустимая сила тока уменьшается по мере увеличения отдельных жил или применения многожильного кабеля в изоляции. Явление связано с отдельным пунктом в ПУЭ, который оговаривает параметры максимально допустимого нагрева проводов. Под магистральной трубой понимается короб, в том числе пластиковый или при укладке проводки пучком на кабельном лотке.
Загрузка …
Параметры в таблицах указаны с учетом рабочей температуры жилы 65°С и только фазовых проводов (нулевые шины не учитываются). Если в трубе помещения уложен стандартный трехжильный кабель под подачу однофазного тока, то его параметры учитываются по столбцу данных для одного двухжильного провода. Ниже приведена информация для кабелей, изготовленных из разных материалов. Следует учитывать, что таблицы применяются для выбора проводов. В случае определения типа кабелей используются другие данные, которые также имеются в ПУЭ.
Вторым способом выбора кабеля являются таблицы стандарта ГОСТ 16442-80, которые существуют в двух вариантах — для медных и . В данной информации выбор осуществляется в зависимости от типа прокладки и количества жил в кабелях.
