Кабель для обогрева водопроводной трубы: маркировка, виды, производители + особенности выбора

Совет 7. Проверяем, требуется ли дополнительное утепление системы

Для достижения энергоэффективности при укладке дополнительной изоляции необходимо учесть диаметр трубы и минимальные зимние t°C по региону, где укладывается инженерная система

Важно правильно выбрать изоляционный материал и толщину обмотки. В грунте она составляет не более 30 мм

На открытом воздухе – от 50 мм.

1. Не рекомендуется применение минеральной ваты, так как при намокании она теряет свойства, а при замерзании – распадается.
2. Также не следует применять поролон и вспененный вид полиэтилена. При сжатии материалы теряют свои полезные свойства. Применение подобного рода изоляции возможно только в специальной канализации, где на материал ничего не будет давить снаружи.
3. При монтаже в грунте используется система «труба в трубе». На первую одевается вторая труба значительно большего диаметра. Пустота между ними заполняется изоляцией.
4. Специалисты рекомендую применять пенополистерол как основной вид теплоиоляции.

Как и чем утеплять

Отсутствие цокольного этажа особенно вынуждает заботиться об утеплении.

Трубы, конечно, могут быть и частично закопаны в земле, но выход какой-то их части наружу неизбежен, и он требует теплоизоляции. В первом случае немаловажную роль играет глубина, на которую трубу закопали – не всегда есть возможность да и желание копать яму или траншею на глубину промерзания грунта – ведь в Сибири, на Севере эта величина составляет несколько метров.

Если дом стоит на косогоре, то и пространство под ним достаточно большое, там «гуляет» ветер и мороз, даже если этот зазор и закрыт каким-либо щитовым материалом. Упомянутый зазор может достигать одного метра и даже более, и здесь нужны эффективные меры по защите труб от холодов.

Утепление бывает разным, и наиболее распространенное – упаковка труб минеральной ватой. Но эта шуба не всегда эффективна, и такие меры не всегда достаточны.

Для утепления скважин, например, иногда применяют и пенополистерол экструдированный. Способ очень трудоемкий, поскольку требуется целый набор (пакет) кусков из этого материала и нужно еще и сделать в каждом из них отверстия под трубу. Вся эта «конструкция» закапывается в грунт (по возможности). Материал этот, кстати, стоит вовсе недешево.

Не кабелем единым

Каким бы ни был тип применяемого кабеля, утепление все же производится – так куда надежнее, особенно если учесть, что кабель когда-то, да и выйдет из строя, а вода в короткое время в трубе замерзнет.

Теплоизоляцию монтируют поверх водопроводной трубы и кабеля. Если все же трубу с кабелем не упаковать таким образом, то тогда обогрев будет тратиться почти впустую – в атмосферу.

Кроме уже упомянутого пенополистирола применяют еще и вспененный полиэтилен. Эти оба материала влагостойки и являются некоторой защитной амортизацией для труб. Хотя сами так же нуждаются в дополнительной защите.

По этой простой причине очень часто применяется известная конструкция – «труба в трубе», особенно если трубы размещены в грунте или же на воздухе. Утеплитель находится между этих труб – между «штатной» и защитной, она большего диаметра, с учетом толщины теплозащиты.

Кабель нагревательный саморегулирующийся SRL 16-2CR

Фото: pokupki.market.yandex.ru

Саморегулирующийся нагревательный кабель SRL 16-2CR имеет номинальную мощность на выходе 16 Вт и предназначен для защиты от замерзания. Уникальность GWS / SRL заключается в том, что он регулирует температуру нагревания, а оболочка CR – полиолефин с экраном из луженой меди – обеспечивает защиту кабеля от повреждений и физических воздействий. Автоматическое изменение температуры нагревания кабеля GWS / SRL 16-2CR зависит от изменения температуры окружающей среды. Технология адаптации кабеля незаменима в любых сферах промышленности и быта.

Греющий кабель саморегулирующийся EASTEC SRL 16-2

Преимущества:

• Не подвержен замыканиям
• Легко режется и гнётся
• Обладает повышенной безопасностью
• Оплетка из медных луженых проволок
• Внешняя защитная оболочка
• Защита от замерзания трубопроводов
• Простая установка

Выбор производителя

Чтобы греющий кабель прослужил вам не один-два года и соответствовал заявленным параметрам, необходимо приобретать продукцию проверенных торговых марок. Только в этом случае расходы на его покупку будут оправданы. Заслужили доверие следующие производители:

• Thermo Industri AB – шведский производитель, который является одним из самых крупных в Европе. Уже довольно долгое время компания специализируется именно на выпуске кабельных систем отопления. Такая узкая направленность может гарантировать надлежащее качество продукции и ее надежность. Производственные линии представлены современным оборудованием. Применение современных технологий позволяет производить безопасные в эксплуатации обогревательные системы;
• Eltrace – французский производитель, который придерживается двух основных критериев готовой продукции – качество и доступная стоимость. Компания выпускает саморегулируемый тип кабеля, который в зависимости от области применения включает две линейки. Tubes-heat – для бытовых и промышленных трубопроводов. Traceco – для любого вида обогревательных систем;
• Thermon и Raychem — торговые марки, родиной которых является США. К преимуществам их продукции относятся – безопасность и надежность, экономичное потребление электроэнергии, удобный монтаж. Стоит отметить, что саморегулируемый кабель этих фирм имеет сертификат контроля качества международного образца;
• Devi – производитель из Дании, чья продукция отличается высоким качеством. Изначально компания специализировалась на выпуске нагревательных элементов для промышленных нужд. Но уже в начале 60-х годов была выпущена одна из первых систем обогрева на основе электрического кабеля. Компания имеет большой опыт, что обеспечивает высокую надежность их продукции.

Метки:Трубы

Лучшие саморегулирующиеся нагревательные кабели

Такие модели отличаются надежностью и легкостью обслуживания. Они используют полупроводниковые жилы, меняющие сопротивление в зависимости от температуры среды. Саморегулирующиеся кабели можно разделять на секции для более удобного монтажа.

Freezstop Inside 10-4

4.9

★★★★★

оценка редакции

93%

покупателей рекомендуют этот товар

Греющийся кабель можно прокладывать не только снаружи, но и внутри трубопровода. Соединительная и концевая муфты не боятся механических повреждений и полностью герметичны. Для удобства ввода кабеля в трубу используется специальный сальниковый узел из резинового уплотнителя, шайб и втулок.

Мощность устройства — 40 Вт, минимальный радиус изгиба составляет 35 мм. Одной из особенностей комплекта является устойчивость к экстремальной температуре. Он стабильно функционирует в диапазоне от -50 до +50 °C. Экранирование обеспечивает защиту от внешних помех.

Достоинства:

• высокая степень защиты — IP68;
• сальниковый узел;
• экранирование;
• расширенная комплектация;
• срок службы 25 лет.

Недостатки:

длина кабеля 4 метра.

Freezstop Inside будет обеспечивать стабильную работу бытового трубопровода круглый год.

Eastec SRL 10-2 CR

​Фото:https://market.yandex.ru

В комплектацию вместе с кабелем входит все необходимое для подключения к электросети: соединительный набор, муфта ввода, провод питания с вилкой. Пищевая оболочка не выделяет вредных веществ, что гарантирует безопасность использования в системе водоснабжения. Мощность кабеля 10 Вт, минимальный радиус изгиба — 25 мм. При необходимости модель может быть легко разделена на отрезки длиной от 20 до 120 сантиметров. Она отличается минимальным потреблением энергии и гарантированно прослужит более 15 лет.

EASTEC MICRO 10 — CTW, SRL 10-2CR M=10W,греющий кабель c пищевой оболочкой

маломощный

#Топ 10

Читайте нас первыми — добавьте сайт в любимые источники.

Aura FS Inside 10-6

​Фото:https://market.yandex.ru

В комплектацию Aura FS Inside входят евровилка и универсальная муфта для быстрого подключения и удобства заведения кабеля внутрь трубы. Оболочка изготовлена из пищевого полимера – он не выделяет токсичных отходов при контакте с жидкостями, что гарантирует безопасность использования воды в любых целях. Длина 60-ваттного кабеля — 6 метров. В качестве изоляции жил применяется модифицированный полиолефин. Комплект способен стабильно функционировать в сложных условиях и может монтироваться при отрицательной температуре. Минимальный радиус изгиба 15 мм позволяет обматывать кабель вокруг очень тонких труб.

Греющий кабель саморегулирующийся AURA FS Inside 10-6

Разновидности

Существует две разновидности кабеля для обогрева: резистивный и саморегулируемый. В первой модели используется особенность металла к нагреву после прохождения электричества. Здесь происходит постепенное нагревание металлического проводника. Характерной чертой резистивного кабеля является постоянно выделяемое одинаковое количество тепла. При этом неважен температурный показатель окружающей среды. Обогрев будет осуществляться на всю мощность, объем затрачиваемого электричества будет идентичным.

Для снижения затрат в теплые сезоны устанавливаются температурные датчики и терморегуляторы (схожие с аналогами, применяемыми в системе «теплый пол»). Части подобной конструкции не стоит приближать близко друг к другу и перекрещивать, иначе произойдет перегрев и выход из строя.

В качестве плюсов можно отметить:

• высокую теплоотдачу и степень мощности схемы, которые считают основным параметром для изделий с большим диаметром, необходимость в подогреве многочисленных составных компонентов (фитинги, переходники, краны);
• простоту использования, небольшую стоимость.

Минусами системы являются:

• Дополнительные финансовые расходы на покупку и монтаж термодатчиков, автоматики и блоков для контроля.
• Готовый комплект резистивного кабеля реализуется установленной длины, более того, невозможно самостоятельное изменение метража. Контактная втулка выполняется строго в заводских условиях.

Экземпляры отличаются в процессе подключения. Так, одножильные подключаются к розетке обоими концами. Двухжильные оснащены заглушкой с одного конца, с другого закреплены обычным электрошнуром со штепселем для включения в сеть 220 В. Имейте в виду, что резистивный проводник после разреза перестанет функционировать. При покупке бухты размером больше, чем надо, нужно уложить его полностью.

Саморегулируемый провод является металлополимерной матрицей. Здесь с помощью кабелей проводится электричество, а нагревается полимер, расположенный между двумя проводниками. Материал обладает интересным свойством: по мере увеличения температуры уменьшается количество выделяемого тепла, и наоборот. Данные процессы имеют место быть вне зависимости от близлежащих узлов проводки. Таким образом, он самостоятельно контролирует уровень тепла, за что и получил свое название.

Данная разновидность обладает сплошными достоинствами:

• возможность перекрещивания и несгораемость;
• возможность резки (имеется маркировка, обозначающая линии пореза), однако затем необходима оконечная муфта.

Единственный недостаток заключается в высокой цене, но период функционирования (с соблюдением правил эксплуатации) составляет около 10 лет.

Выбирая данную разновидность термокабеля, обратите особое внимание на:

• Внутреннюю изоляцию. Ее сопротивление должно равняться не меньше 1 Ом. Конструкция должна быть твердой и иметь соответствующую теплопроводность.
• Экранирующую пленку в проводе. Благодаря ей шнур становится прочнее и получает ноль по массе. В более бюджетных вариантах наличие подобного «экрана» не предусмотрено.
• Вид защитного слоя. При проведении монтажных мероприятий в антиобледенительных конструкциях нагревательное устройство должно быть покрыто защитной оболочкой, изготовленной из термопластика либо полиолефина, который устойчив к ультрафиолетовым лучам. Для укладки в водопроводную коммуникацию специалисты рекомендуют отдать предпочтение термоустройству, покрытому внешним изоляционным фторопластовым наслоением.
• Применение проводов в агрессивной среде потребует наличия фторополимерного пласта.
• Уровень нагрева проводников. Температура нагрева составляет 65-190° С. Проводники низких температурных показателей предназначаются, чтобы обогреть трубу с небольшим диаметром. Среднетемпературный вариант подходит для сетей с большим диаметром, крыши. Высокотемпературный образец применяется для промышленных целей.

Конструкция и способы применения

Технические характеристики греющих кабелей, их виды, существенно отличаются друг от друга, и применяются для нагрева:

• Водопровода.
• Канализации.
• Водостоков, резервуаров.
• Трубопроводов разного назначения.

При всем разнообразии задач, возложенных на эти нагревающие элементы, главным их назначением было и остается предотвращение жидкостей от замерзания за счет повышения температуры.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Эти нагревательные системы применительны для коммуникаций, размещенных на улице – как в грунте, так и на открытом воздухе.

Немаловажным плюсом в работе этих систем является функция, которую принято называть зональным применением. Иными словами, всегда можно из комплекта элементов собрать некую мини-систему для того чтобы обогревать какой-то небольшой участок, не подключая к общей сети. Выгода:

1. Экономия материалов.
2. Экономится электроэнергия.

Существуют элементы длиной как в 150-20 мм, так и обмотки в 200 м.

Составляющие таких систем:

• Внутренняя жила. Может быть как одна, так и несколько. Изготовлена из сплавов с высоким электрическим сопротивлением, и чем оно выше, тем больше величина удельного тепловыделения.
• Изоляция. Она изготовлена из полимеров. Как правило, вместе с ней применяют экран из алюминия или меди.
• Наружная оболочка. Очень прочная, сделана из ПХВ – она покрывает внутренние элементы.

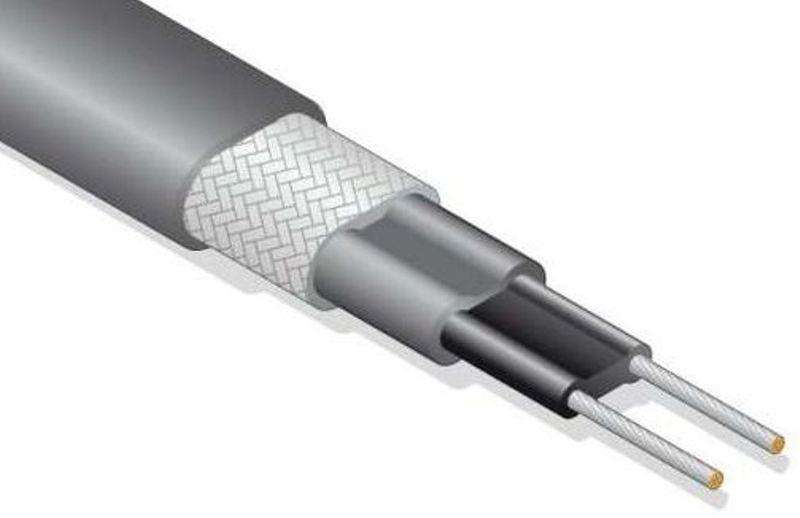

Примерно так выглядит кабель для подогрева, как говориться, в разрезе. Более наглядно это можно увидеть в инструкции на этот элемент или же на просторах мировой паутины.

Возможны некоторые нюансы – разные сплавы или способы изоляции. Все зависит от того или иного производителя.

Кроме того кабели бывают плоскими по форме. Их из-за этого называют лентой.

Чтобы улучшить характеристики, медную оплетку (экран) покрывают слоем никеля, а что касается наружного слоя, то его увеличивают.

Требования к материалу ПХВ: влагостойкость и устойчивость к ультрафиолету.

Существуют еще и так называемые пищевые кабели – они служат для внутреннего монтажа и соответствуют санитарным нормам. Вода для питья должна быть безопасной для здоровья.

Низковольтный аналог

На опасных (взрывоопасных, пожароопасных) производствах есть необходимость в низковольтном элементе – того требует как технологический процесс, так и техника безопасности.

Так, широко применимы кабели на 12-14 вольт.

Выбор кабеля по мощности и производителю

Внутренний самогреющийся кабель для подогрева водопровода по типу использования делят по показателям мощности.

В момент приобретения греющего кабеля для водопровода, нужно потребовать у продавца предоставить информацию по расходу кабеля на 1 метр трубопровода (предоставляется производителем для каждой мощности).

Для использования в бытовой магистрали небольшой протяженности лучше ставить маломощный комплект для подогрева. К примеру, для загородного дома и коттеджа для подогрева используют мощность  5 до 25 Вт/м. Но опять же, тут все индивидуально.

На важном магистральном направлении для подогрева ставят кабельную систему с высокой мощностью. Перед тем, как монтировать такую систему, следует знать, что мощность в проводе для подогрева подбирается в соответствии с диаметром и протяженности магистральной линии

Но, расход электроэнергии для подогрева в данном случае будет ощутимым.

Для чего нужен греющий кабель в сантехнике

Смотрите это видео на YouTube

Самой высокой популярностью у специалистов пользуются товары «Raychem» (Германия). Эта торговая линейка представлена разнообразными моделями, которые применяют не только на промышленных предприятиях, но и в бытовых трубопроводах.

Любой комплект кабеля, который предлагает данный производитель, отличается более высокой ценой, чем аналогичные варианты от других изготовителей. Но это полностью компенсируется качеством продукции.

Так же профессиональные мастера в линейку товаров высокого качества причисляют российскую компанию «Юлмарт», которая быстро завоевала популярность у потребителей.

Особого внимания заслуживает комплект для обогрева труб «Underlux» производства Германии. Этот комплект, который предназначенный для прокладки внутри сети, и чаще всего применяют в быту.

Данная система получила заключение экспертов о гигиенической безопасности, что является свидетельством того, что его разрешают ставить в сеть, подводящую питьевую воду. Температура нагревания комплекта «Underlux» по всей протяженности находится под постоянным контролем.

Производить монтаж продукции «Underlux» не составляет труда. Это делают при помощи фитингов, изготовленных методом литья. Основное достоинство этого саморегулирующегося устройства заключается в возможности самостоятельно менять параметры работы, зависимо от окружающей температуры.

Это преимущество обеспечивает длительную и надежную работу. Комплекты, которые предоставляет данный производитель, отличаются высоким КПД работы и возможностью экономить электроэнергию. Их можно ставить в водопроводную и сливную систему, в водостоки и т.п.

Обзор различных производителей можно продолжать еще долго. Главное, что нужно сделать при выборе, это внимательно изучить плюсы и минусы предлагаемых вариантов. Так же, к каждой модели прилагается инструкция от изготовителей. Ее тоже необходимо внимательно изучить перед работой.

Смотреть видео — утепление водоснабжения от траншеи до дома

Утепление труб водоснабжения от траншеи до дома + греющий кабель

Смотрите это видео на YouTube

Купить хороший и качественный продукт можно у многих производителей, но при этом лучше обращаться в проверенную компанию. Если возникают трудности с определением количества приобретаемого провода, то сделать такой расчет помогут консультанты.

Они, кроме этого, помогут выбрать подходящий товар по сходной цене. К слову, необходимо добавить, что лучшим местом для покупки электропровода для труб считается строительный гипермаркет «Леруа Мерлен». Здесь всегда есть большой выбор товаров, отличающихся высоким качеством и приемлемой стоимостью.

Критерии, по которым выбирают кабель

Чтобы самостоятельно установить кабель в водопровод, надо правильно выбрать изделие.

На какие критерии стоит обратить внимание:

Для чего предназначена трубопроводная сеть.
Кабель, предназначенный нагревать трубы, транспортирующие питьевую воду, должен иметь пищевое покрытие. Производители в инструкции указывают на эту особенность. Данный кабель имеет более высокую цену, нежели обычные.
Разновидность провода, необходимая длина изделия. До приобретения кабеля устанавливают участок для прогрева, чтобы определить длину кабеля. От длины также зависит вид кабеля по принципу работу.Греющий кабель с саморегулирующейся работой можно разрезать на куски, он поставляется в бухте.

Надо учитывать необходимую мощность кабеля. Размер коммуникационной системы влияет на уровень мощности провода. Чтобы он справился с задачей, необходимо подбирать электропровод, отталкиваясь от данного параметра. Как правило, трубы водопроводной системы устанавливают с сечением, равным 32 миллиметрам

Для данного размера трубы применяют электрокабели, имеющие мощность погонного метра от 9 до 16 ват.  Для того, чтобы узнать мощность всей системы, умножают мощность погонного метра на длину участка.
Следует обратить внимание на цену кабеля. В данном случае нельзя экономить на выборе

Если кабель стоит очень дешево, следует уточнить срок службы кабеля: он может быть просрочен, либо почти заканчиваться. По истечении эксплуатационного срока, кабель подлежит замене, что повлечет еще большие траты.
При выборе стоит уделить внимание фирме- изготовителю. Самыми качественными считаются кабели немецкого производства марки Eltherm Gmbh, американские кабели от фирм Raychem, Heat Trace Products и LLС, корейские провода фирмы Caleo, из Франции марки Eltrace, из Дании марки Devi, финские кабели марки Ensto.

При покупке стоит обращать внимание на качество проводов, также сальников. При этом имеет значение форма внутреннего сечения резинки для уплотнения: круглая, квадратная, прямоугольная

Она должна совпадать с сечением кабеля. Муфтовые соединения также надо выбирать качественные, они должны стоить примерно столько же, сколько пять метров кабеля.

Способы монтажа

Как показывает практика, греющий кабель допустимо монтировать не только поверх трубы, но и вовнутрь.

Наружный монтаж

Для такого вида монтажа подходит любой вид проводника. Преимущество такого способа заключается в:

• Его простоте и возможности выполнить укладку самостоятельно;
• При таком расположении нагревателя, пропускная способность трубы никак не меняется, чего не скажешь о внутреннем монтаже.

В зависимости от диаметра обогреваемой трубы и особенностей местного климата, кабель рекомендовано прокладывать несколькими способами:

• Кабель достаточной мощности допустимо просто плотно примотать к трубе маленького диаметра с помощью специального скотча. Такой монтаж подходит для регионов с умеренным климатом;
• Для регионов с более суровым климатом, лучше укладывать кабель, обматывая его вокруг трубы. Чем ниже опускается температура зимой, тем меньшим должно быть расстояние между витками. Такой способ укладки используется и при необходимости обогрева труб среднего и большого диаметра;
• Не забывайте, что если вы используете резистивный кабель, то дойдя до конца трубы, нужно вернуть его конец в начало обмотки, так как подключать источник тока необходимо к обоим концам;
• При этом нужно избегать наложения витков кабеля. Это может привести к перегреву;
• Средний шаг между витками рекомендован примерно 5 см;
• Кабель обязательно нужно плотно примотать к трубе, не допуская его провисания или отставания от поверхности.

Перед монтажом поверх труб, нужно подготовить их поверхность. Металлические трубы нужно очистить от ржавчины и прочих загрязнений. Пластиковые можно обернуть фольгированным скотчем, что обеспечит их равномерное нагревание по всей длине.

Внутренний монтаж

Целесообразно выбирать такой способ при достаточном диаметре труб (сечением более 40 мм), чтобы не уменьшать их пропускную способность или когда трубопровод уже залит слоем бетона или битума, и просто нет возможности реализовать наружную обмотку. Одножильные резистивные проводники не пригодны для внутреннего монтажа

При выборе саморегулируемого кабеля обязательно обращайте внимание на материал наружной изоляции, который не должен выделять вредных веществ и быть устойчивым к воздействию щелочей. Также кабель должен иметь соответствующий класс защиты – не менее IP68

Сам монтаж производиться путем ввода кабеля в трубу на нужную длину. Конец, который будет подключаться к сети, выводиться через тройник, который накручивается в месте вывода. Чтобы система была герметичной, следует использовать специальную муфту, элементы которой следует надеть на кабель в порядке, изображенном на рисунке.

Стоит отметить, что внутренний способ монтажа имеет несколько ограничений:

• Трубы не должны иметь механических соединений;
• Кранов;
• Поворотных элементов.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

• оболочка не должна выделять вредных веществ;
• степень электрической защиты должна быть не ниже IP68;
• герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

Пример установки греющего кабеля внутрь трубы через сальник

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается провод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга

При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Материалы для утепления

Для утепления нельзя использовать минеральную вату, так как при попадании влаги она теряет изолирующие качества. Если мокрая вата замерзнет, то после оттаивания она рассыпается в труху. Так как среда вокруг водопровода обычно бывает влажной, то такой утеплитель использовать нельзя.

Материалы, которые сминаются под действием тяжести, нужно использовать с осторожностью. В сжатом виде они теряют изоляционные свойства

Такие утеплители, как поролон, можно применять, только если водопровод прокладывается в специально оборудованную канализацию

Но если труба просто устанавливается под землей, то для утепления нужно использовать жесткие материалы. Другой вариант — поверх мягкого утеплителя, например, вспененного полиэтилена, надевают канализационную трубу из пластика

Такие утеплители, как поролон, можно применять, только если водопровод прокладывается в специально оборудованную канализацию. Но если труба просто устанавливается под землей, то для утепления нужно использовать жесткие материалы. Другой вариант — поверх мягкого утеплителя, например, вспененного полиэтилена, надевают канализационную трубу из пластика.

Хороший вид утеплителя — это пенополистирол, который выпускают в виде фрагментов труб. Его иногда называют скорлупой. Этот материал неплохо переносит нагрузки, обладает хорошими теплоизоляционными свойствами и влагоустойчивостью.

Критерии выбора кабеля

Подбор греющего кабеля по всем правилам предусматривает учет нескольких критериев:

• конструктивные особенности;
• тип внешней изоляции;
• температурный класс;
• сечение водопроводной трубы;
• мощность;
• производитель.

Внешне этот вид продукции мало отличается друг от друга, но разные марки кабеля имеют свои индивидуальные характеристики. Они различны, что можно хорошо проследить при подробном рассмотрении каждого критерия.

Критерий #1 — особенности конструкции кабеля

Прежде всего, при выборе следует уделить внимание конструктивным особенностям греющего шнура. Так, саморегулирующийся кабель, кроме двух медных токопроводящих жил и матрицы, может иметь изоляцию, оплетку, наружную оболочку

Оплетка повышает механическую прочность изделия. Если на термокабеле ее нет, это изделие эконом класса.

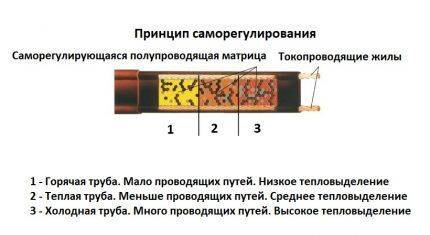

Функционирование саморегулирующегося кабеля осуществляется за счет того, что величина электрического сопротивления матрицы адаптируется под температуру окружающей среды. Когда холодно, оно уменьшается, а величина тока растет

Присутствие на рынке саморегулирующегося кабеля, не оснащенного медной оплеткой, а также наружной изоляцией, нередкое явление. Это снижает безопасность изделия, надежность и противоречит общепринятым нормам. Фактически это не кабель, а только его заготовка.

Критерий #2 — внешняя изоляция провода

Вид внешней изоляции также имеет большое значение. Для защиты домашнего водопровода вполне подойдет изолирующий слой, выполненный из полиолефина.

Для производственных условий больше подойдет фторполимер в качестве внешней изоляции. Для прокладки кабеля в трубе нужна изоляция из фторопласта.

Чтобы улучшить характеристики греющего кабеля, увеличивают толщину наружной изоляции и никелируют медную оплетку. Материал изоляции должен обладать повышенной стойкостью к влаге и ультрафиолету

Есть рекомендации и относительно толщины изоляции в зависимости от диаметра трубы. При его величине 15 или 20 мм оптимальная толщина изолирующего слоя — 20 мм.

Для сечения 25 и 32 мм оптимальная толщина изоляции 30 мм. Для водопроводных труб сечением 40, 50, 65 мм толщина изоляции должна равняться диаметру изделия.

Критерий #3 — температурный класс кабеля

Температурный класс является следующим по важности оценочным показателем при выборе греющего кабеля. Изделие низкотемпературное может прогреться до 65 °C при удельной мощности нагрева максимум 15 Вт/м

Такое изделие больше подойдет для трубопровода небольшого сечения.

Термокабель, нагревающийся до 120 °C, с максимальной мощностью 33 Вт/м относится к среднетемпературным. Его используют для труб среднего диаметра.

Кабель, нагревающийся до 190 °C, при мощности от 15 до 95 Вт/м, для домашнего водопровода лучше не использовать вовсе. Его применяют в промышленных условиях, где проложен водопровод большого диаметра.

Критерий #4 — выбор по мощности

Важно, при выборе термокабеля исходить из величины сечения водопроводной трубы и по ней выбирать подходящую мощность. Специалисты рекомендуют ориентироваться на следующие параметры:

Специалисты рекомендуют ориентироваться на следующие параметры:

• диаметр трубопровода 1,5-2,5 см — мощность 10 Вт/м;
• 2,5-4 см — 16 Вт/м;
• 4-6 см — 24 Вт/м;
• 6-8 см — 30 Вт/м;
• Более 8 см — 40 Вт /м.

Выбор мощности невозможен и без учета материала трубы. Если она выполнена из полимеров, то кабель по мощности не должен выходить за пределы 17 Вт/м. Иначе водопровод может выйти из строя из-за перегрева.

Последний критерий — производитель кабеля. Лучше заплатить немного дороже, но зато система будет работать, как часы.
