Инфракрасная пленка для теплого пола — виды и шаги монтажа

Монтаж инфракрасного теплого пола

Этапы установки пленочного теплого пола следующие:

• Подготовка основания. Поверхность, на которую укладывается пленочный инфракрасный теплый пол, должна быть чистой и абсолютно ровной. Допускается перепад высот не более 3 мм. Мастера советуют до начала работы тщательно проверить горизонтальность поверхности и если перепады превышают допустимые нормы выровнять пол. Сделать это можно любым удобным для вас методом. Например, полы могут быть залиты самовыравнивающейся смесью. Перед следующим этапом работы необходимо дать полу тщательно высохнуть и затвердеть в сроки предусмотренные нормами.
• Укладка изоляционного слоя. На подготовленный пол сначала укладывается слой гидроизоляции, который защитит всю систему от влаги. После этого укладывается слой теплоизоляции, который предотвратит потери тепла в сторону подпола и снизит потребление электрической энергии. В качестве теплоизоляции можно использовать любой материал. Если финишным покрытием планируется плитка, то для утепления профессионалы рекомендуют использовать техническую пробку. Часто применяют фольгизированный пенопропилен. Укладывать такой утеплитель необходимо металлизированной стороной вверх. Швы проклеиваются скотчем-фольгой.

• Планирование работы. Прежде всего, необходимо определиться, где удобнее расположить терморегулятор. Оптимальным для установки терморегулятора считается расстояние 15 см от уровня пола. Простейшая схема укладки позволит избежать дальнейших ошибок при монтаже.

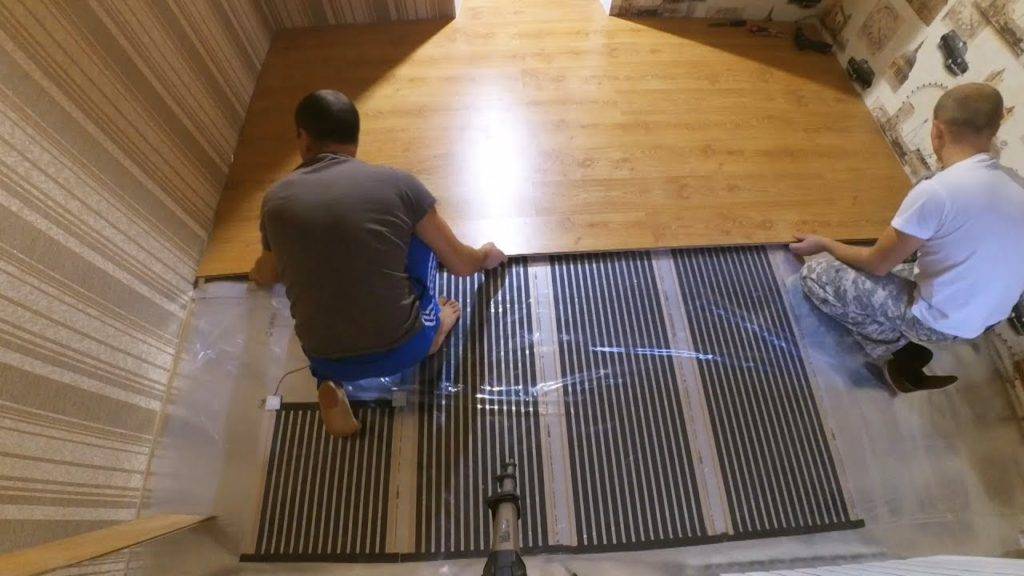

• Укладка пленки. По заранее составленной схеме раскладывают пленку. Отдельные полотнища не должны располагаться друг от друга на расстоянии менее 5 мм. Медные стороны контактов должны смотреть вниз и в направлении стены, на которой установлен терморегулятор. Длина нагревательной пленки не должна быть более восьми метров. Все места соединения зажимов и проводов изолируют. Для этого применяют специальную битумную мастику. Если необходимо отрезать полосу, то высекают часть нагревательной полосы от токоведущей шины.

  Участок с высечкой будет при дальнейшем монтаже попадать в зону изоляции. Отверстие-высечка делается с помощью дырокола, а потом подрезается до края ножницами.

• Подключение греющего пола. К нижней стороне пленки подключается, а затем хорошо изолируется термодатчик. После того как уложена вся инфракрасная пленка для теплого пола, устанавливают терморегулятор. Лучше закрепить его стационарно. Основная часть проводов между терморегулятором и пленкой пропускается под плинтусом. В самую последнюю очередь всю систему подключают к электросети.

• Тестирование. До монтажа финишного напольного покрытия теплый пол должен быть протестирован. На этом этапе следят, чтобы не было никакого искрения и на соединительных участках контакты не перегревались.
• Монтаж финишного покрытия. Если на пол планируется укладывать ковролин или линолеум, то нагревательную пленку накрывают фанерой или ДВП, толщиной более 5 мм. Чтобы случайно не повредить пленку при их креплении разметку под крепеж лучше сделать заранее. Ковролин и линолеум раскраивают до монтажа пленки или в другой комнате, чтобы исключить порезы пленки.

Монтаж инфракрасной термопленки под различные напольные покрытия

Если на пол планируется укладка плитки, то, прежде всего, устанавливается армирующая сетка. Сетку крепят дюбелями, которые забивают между полосами нагревательных элементов. Поверх сетки сразу укладывают плитку или предварительно делают слой бетонной стяжки. Аналогично с другими покрытиями осуществляется монтаж ламината.

Инфракрасная пленка может устанавливаться не только на пол, но и на потолок. Правила монтажа аналогичные напольному. Такое расположение отопления позволяет создать экономичную систему отопления, дающую комфортную температуру в нужной зоне.

Установка инфракрасной пленки на потолок

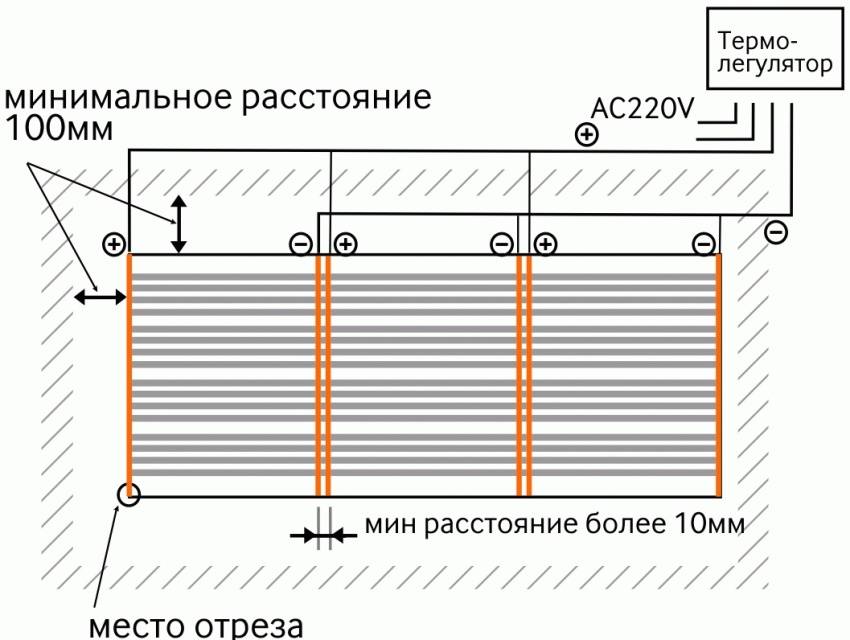

Как видите, схема подключения инфракрасного теплого пола совсем несложная, и установка его может быть выполнена своими руками.

Какую марку выбрать? Сегодня ведущей маркой на рынке инфракрасных теплых полов по праву считается фирма Caleo. Чтобы наглядно подтвердить безопасность своей продукции завод установил в выставочном зале большой аквариум с рыбами, вода в котором подогревается с помощью инфракрасного пленочного нагревателя.

3 этап – монтаж инфракрасного теплого пола

Пошаговая инструкция для новичков без опыта в строительстве:

1. Подготовка (изучение мер безопасности)

Если работы выполняет непрофессионал, нужно ознакомиться с
техникой монтажа и мерами безопасности:

свести к минимуму хождение по уложенной пленке. Защита
пленки от механического повреждения, возможного при перемещении по ней,
достигается благодаря использованию мягкого укрывного материала (толщиной от 5
мм);

не допускать установки на пленку тяжелых предметов;

исключить падение инструмента на пленку.

Правила безопасности при устройстве ИК теплого пола:

запрещено подключать к источнику питания нагревательную
пленку, свернутую в рулон;

монтаж пленки выполняется при отсутствующем электропитании;

подключение к электропитанию выполняется строго по СНиП и
ПУЭ;

выдерживаются правила монтажа пленки (длина, отступы,
отсутствие нахлестов и т.п.);

используется только подходящий утеплитель;

исключается монтаж пленки под мебель и другие тяжелые
предметы;

исключается монтаж пленки под низкостоящие предметы.
Таковыми являются все предметы, имеющие воздушный зазор между нижней
поверхностью и полом менее 400 мм;

не допускается контакт пленки с коммуникациями, арматурой и
другими препятствиями;

обеспечивается изоляция всех контактов (зажимов) и линии
отреза токопроводящих медных шин;

пленочный пол не устанавливается в помещениях, где высок
риск частого попадания воды;

обязательная установка УЗО (устройство защитного
отключения);

заламывать, перерезать, перегибать нагревательный кабель;

монтировать пленку при температуре ниже -5 °С.

2. Подготовка места установки терморегулятора

Включает в себя штробление стены (для проводов и датчика
температуры) до пола и сверление отверстия для прибора. Питание на
терморегулятор подается от ближайшей розетки.

Совет. Провода целесообразно укладывать в гофру, этот прием
позволит упростить техническое обслуживание и ремонт в случае необходимости.

3. Подготовка основания

Инфракрасная пленка укладывается только на ровную и чистую
поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также
недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.

Примечание. Демонтаж старого пола (чернового) не требуется,
если его поверхность не вызывает нареканий.

6. Укладка инфракрасного теплого пола

нанесение разметки для укладки на пол;

подготовка полосы пленки нужной длины

Обратите внимание
резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора

Ориентируется полоса медным
нагревателем вниз;

пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора. Ориентируется полоса медным
нагревателем вниз;

выдерживается рекомендованный отступ от стены в 100 мм;

выдерживается рекомендованный отступ (промежуток) между
краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не
допускается);

полосы возле стен приклеиваются к утеплителю скотчем
(квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.

7. Установка зажимов

На концы медной шины нужно присоединить металлические
зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной
шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется
равномерно, без перекосов.

8. Подключение проводов инфракрасного пола

Выполняется установка проводов на зажим с последующей
изоляцией и плотным обжимом. Также изолируются концы медной шины в месте
отрезания. Соблюдается требование параллельного подключения проводов (правый с
правым, левый с левым). Чтобы не путаться удобно использовать провод разных
цветов. Потом провода будут укладываться под плинтус.

Совет. Чтобы зажим с проводом не выступал над пленкой, его
можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат
под зажим.

9. Установка датчика температуры для терморегулятора

Температурный датчик рекомендуется установить в центре
второй секции под пленку. Чтобы датчик не повредился при движении, под него
нужно вырезать отверстие в утеплителе.

Монтаж температурного датчика для пленочного теплого пола

Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола

Инфракрасный теплый пол потребляемая мощность

Необходимая мощность кабеля определяется умножением мощности требуемой для получения нужной степени обогрева на свободную площадь. Например, для кухни требуется мощность не меньше 160 Вт. Площадь кухни 10 квадратов. 4 из них под мебелью. Следовательно, получается, что 160 нужно умножить на 6 кв. метров свободной площади, то есть результатом будет число 960. И термокабель выбирается с максимально близким показателем мощности 1020 Вт.

Таблица расчета расхода электроэнергии ИК пола на дом 166 квадратных метров:

Саморегулирующийся стержневой ИК мат защищен от запирания системы и перегрева. Поэтому площадь обогрева равна площади помещения. А мощность регулируется наличием терморегулятора с ручным управлением либо необходимыми настройками в зависимости от потребностей в тепле. Так удается экономить до 35 процентов на оплате электричества.

Распространенные ошибки при монтаже инфракрасного теплого пола

Монтируя пленочный инфракрасный теплый пол, необходимо избегать ряда распространенных ошибок.

Устанавливая терморегуляторы, обязательно отключайте напряжение сети. Полосы сетки нельзя накладывать друг на друга, перекрывая нагревательные элементы или токоведущие шины. Запрещено включать теплый пол до изоляции контактов и линии отреза, а также монтировать систему без теплоотражающего материала. Ни в коем случае не используйте теплоотражающий материал на основе алюминиевой фольги!

Обязательно выдержать расстояние не менее 0,2 м между нагревательными элементами и стационарными источниками тепла. Нагревательные элементы необходимо подключать параллельно, а суммарная максимальная мощность не должна превышать 3200 Вт. Если нагревательную пленку нужно раскроить, полосы разрезаются строго по белым нитям.

Подключая теплый пол, необходимо учесть все дополнительные электрические устройства, подключенные к этой же сети. Системы мощностью свыше 3 кВт подключают через отдельный автомат.

В качестве напольного покрытия не следует использовать пробку – у нее плохая теплопроводность. Не рекомендуется и натуральный паркет (он быстро рассыпается от постоянного воздействия высоких температур), а также покрытие, содержащее шерсть.

Монтаж и полезные советы

Поверхность основания выравнивается специализированными составами. Неровности или резкие перепады способны вывести из строя отдельные участки.

Выравнивание поверхности стяжки основания

Если основание из досок, рекомендуется выровнять горизонт при помощи ДВП или клееной фанеры. При сильных перепадах, поверхность простругивается полностью электрическими фуганками, или места наивысших перепадов ручным инструментом.

• Термопленка;
• Соединительный провод;
• Клеммы подсоединения;
• Изолирующий материал.

Комплектующий набор требуемых материалов

Один из вариантов внешнего исполнения терморегулятора

В зависимости от напольного покрытия подбираются остальные комплектующие.

Монтаж инфракрасного пленочного теплого пола под линолеум или ковролин (видео)

https://www.youtube.com/watch?v=DblishKHMyc

Технические характеристики и эксплуатационная сфера пленочного пола

Перед покупкой ИК пленки в обязательном порядке необходимо изучить все ее основные технические характеристики. Это знание поможет подобрать необходимую разновидность системы и выполнить ее расчет для конкретного помещения. Рассмотрим характеристики таких отопительных конструкций:

ИК пленка производится и реализуется в рулонах, долина которых доходит до 100 м. Ширина рулона может быть разной (от 50 до 100 см), а его вес составляет приблизительно 55 кг;

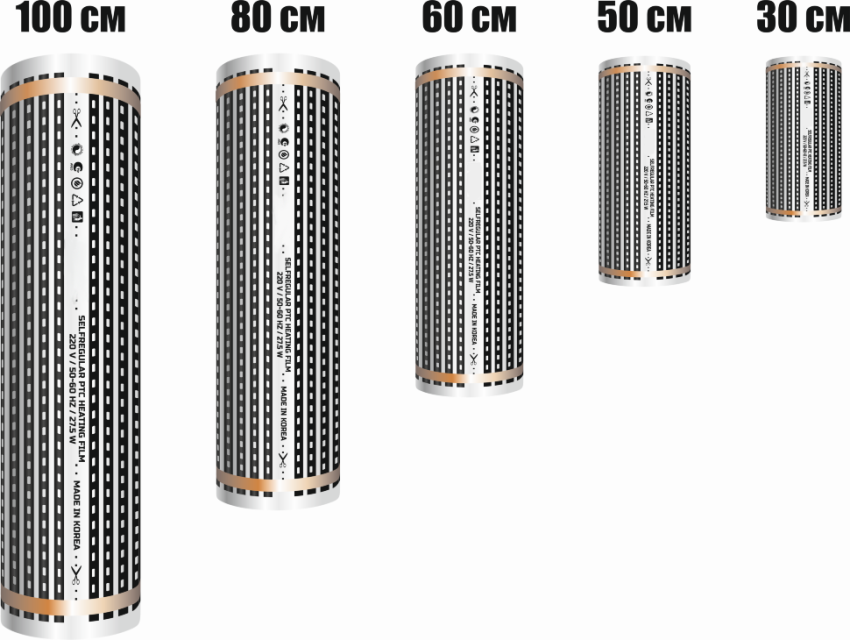

Рулоны ИК пленки бывают разной ширины — от 50 см до 1 м, толщина их может быть от нескольких микрон до нескольких миллиметров

• готовая конструкция питается от электросети, напряжение которой составляет стандартную норму 220В;
• в сутки ИК пол потребляет приблизительно от 20 до 70 Вт/м²;
• скорость подогрева пленки до максимального температурного показателя довольно высока (примерно 2 минуты);
• температура поверхности может достигать 50°C.

Если вы решили использовать такую пленку в качестве основного теплоисточника, то тогда необходимо запомнить, что она должна покрывать не меньше 70% площади пола. В регионах с холодным климатом пленочные электрические теплые полы могут использоваться только как дополнительный обогрев.

Под какие покрытия используется

Форма выпуска излучателей – пленка в рулоне – предполагает удобное использование под любое покрытие. Если бы не особенность самой пленки. Имеется в виду полное отсутствие адгезии к ней со стороны любого клеевого состава. Если уложить плитку на любой стандартный клей, она как бы зависнет, тем более, что «мокрая» укладка предполагает использование гидроизолирующего слоя из полиэтиленовой пленки. Для таких случаев целесообразно было бы использовать стержневой пол.

Но если другие варианты использования теплоносителя невозможны, допустимо применение следующей технологии устройства под плитку:

Вариант 1

• Штробление пола под укладку кабеля к системе управления с учетом размещения датчика температуры внутри гофротрубы. Укладка кабеля с датчиком и вывод проводов к пульту управления.
• Затем, нужно выполнить стандартные операции для пленочного инфракрасного пола – укладку отражающего слоя из металлизированной пленки.
• Настилка матов индукционных нагревателей, монтаж электросхемы.

• Проверочное включение системы обогрева, чтобы убедиться в ее работоспособности.
• Устройство слоя гидроизоляции из пленки толщиной 200 микрон.
• Установка демпферной ленты по периметру стен.
• Заливка нивелирующей стяжки толщиной 8 – 10 мм. При размешивании раствора для нее нужно использовать максимально возможное для него количество армирующей фибровой стружки и пластификаторов для придания стяжке дополнительной упругости.
• По готовности стяжки – укладка плитки по стандартной технологии.

Далее – обрезка выступающей части демпферной ленты, и установка плинтуса.

Вариант 2

После проверки работоспособности системы теплого пола, настелить поверх нагревательного устройства ГВЛ. Их необходимо крепить к основной стяжке винтами. Для этого нужно заранее выполнить эскиз с указанием размеров от стен до разрывов в пленочном нагревателе. В этих местах и нужно устанавливать крепление. Напоминаем, что пленочный нагреватель не укладывается на расстояние ближе 20 см от стен, между рулонами также имеется свободное пространство.

Выбор оборудования и материалов

Подключение инфракрасного пола осуществляется по следующей схеме:

• подготовка основания;
• крепление изоляционного материала;
• укладка пленки/матов;
• установка защитного материала;
• настил покрытия (со стяжкой или без).

Как укладывать инфракрасный теплый пол, зависит от вида отопительной системы. Различают пленочные и стержневые конструкции. Основой первых является нагревательный углеродный или биметаллический элемент, подающий в помещение ИК лучи и анионы. От внешних воздействий он с обеих сторон защищен дополнительными слоями. Выпускается материал в рулонах определенной ширины и длины. Теплый пол инфракрасный пленочный укладывается в кратчайшие сроки. Из всех систем обогрева он наиболее экономичный в плане размеров и нагрузки на перекрытие. Кстати, пленку можно использовать и для стен с потолками.

Основой стрежневых конструкций являются гибкие карбоновые стержни, соединенные проводом. Они поставляются в виде матов, внешне немного напоминающих веревочную лестницу. Монтаж инфракрасного пола такого типа может проводиться как с чистовой стяжкой, так и без нее. Преимуществами стержневых систем являются способность саморегуляции и возможность установки в помещениях высокой влажности. То есть, пленку нельзя класть на участках, где будут стоять тяжелые предметы, или в ванной, а маты – можно.

Укладка инфракрасного теплого пола в обоих случаях осуществляется по вышеприведенной схеме. Повреждения покрытия тоже устраняют одинаково: путем замены проблемного участка (полосы или мата). Стержневые системы стоят значительно дороже пленочных. Расход энергии у них примерно сопоставим, и напрямую зависит от качества работы термостата и датчика температуры.

Терморегулятор

Схема подключения инфракрасного теплого пола через терморегулятор является классической. Есть вариант активировать нагревательные элементы напрямую через сеть, подсоединившись к щитку, но такое решение сложно назвать практичным. Во-первых, приходится каждый раз включать/отключать систему, что само по себе неудобно. Во-вторых, ручное управление приводит к неоправданным расходам энергии.

Подключение инфракрасного теплого пола к терморегулятору стоит не так дорого, поэтому подобное устройство ставят практически всегда. Используя температурные датчики, термостат автоматически вырубает или активирует систему. Регулятор может быть:

• электромеханическим;
• электронным;
• программируемым.

Если вам нужно решить, как подключить инфракрасный теплый пол к программируемому регулятору, имеет смысл обратиться за помощью к специалистам. Это дорогостоящие и сложные приборы, которые весьма чувствительны к любой ошибке. Такое устройство способно управлять системой согласно заданной программе. Подобные модели помогают расходовать энергию наиболее рационально.

Если монтаж ИК теплого пола производится в техническом помещении, ванной или на балконе, вполне подойдет дешевый и надежный электромеханический регулятор. Электронные термостаты – «золотая середина» в плане стоимости и функциональных возможностей, поэтому всегда пользуются стабильным спросом. Устанавливают терморегуляторы обычно на стене, на высоте 1,0-1,5 м. Мощность устройства определяется параметрами отопительной системы. Для каждой комнаты рекомендуется задействовать отдельный термостат.

Финишное покрытие

Монтаж и подключение инфракрасных теплых полов должны осуществляться с учетом финишного покрытия. Данное оборудование можно считать универсальным. Оно подойдет для обогрева плитки, паркета, керамогранита, ламината, а также мягких ковролина и линолеума. Для систем отопления, размещаемых в ванных, туалетах, на кухнях, как правило, выбирают плитку. Если вы планируете делать установку инфракрасного теплого пола самостоятельно, то в этом случае лучше укладывать маты. Генерируемые ими лучи легко проходят сквозь стяжку и плотный материал поверхности. Плитку можно настилать и на пленочные конструкции.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

• теплоотражающее покрытие;
• термостат;
• инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Полезные советы

ИК полы допускают установку и на улице, например, на дорожку под керамогранитные плиты, поскольку конструкция является водостойкой. Низкая способность к сцеплению пленки затрудняет установочные работы. Уровень её адгезии можно поднять, уложив между элементами обогрева и плиткой гипсокартоновую прокладку и стеклосетку. Однако способность устройства к обогреву так несколько падает. Установку ИК устройства желательно проводить при температуре среды не ниже 0 градусов и влажности воздуха не выше 60%. Рекомендуется оснастить систему надёжным заземлением

Важно качественно изолировать контакты и вероятные места повреждения пленки. Устройство функционирует бесшумно, без вибраций и в значительной степени увеличивает присутствие в воздухе заряженных отрицательно ионов

Такое обогащение оказывает позитивное влияние на самочувствие человека. Предварительно составленная схема укладки ИК-устройства должна включать указания направления размещения полос

Специалисты советуют производить укладку пленки вдоль более длинной стороны помещения, что сократит количество её разрезаний.

Еще больше про особенности установки и подключения инфракрасного телпого пола смотрите в следующем видео.

Плюсы и минусы

Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.

Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:

Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.

Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.

Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.

Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.

Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества

При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.

К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве. То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.

Характеристики греющей инфракрасной пленки

В продажу поступает неимоверное количество такой продукции, как греющая полиэтиленовая пленка, выбор которой осуществляется по таким параметрам, как размеры, мощность, эффективность, стоимость, производитель.

При выборе инфракрасной пленки для обогрева пола следует обратить внимание на ее качество и характеристики

Наиболее востребована пленка европейского производства от Паск, так как она изготавливается в соответствии со всеми установленными стандартами и ГОСТами, а также идет в полной комплектации. Приобретая такие изделия можно избежать проблем при монтаже и эксплуатации, однако стоимость таких изделий будет далеко не дешевой. Если рассматривать более экономичный вариант, то стоит отдать предпочтение моделям корейского производства, с мощностью в 150-220 Вт на 1 м2.

Их устанавливают в помещениях, где повышенный уровень теплопотерь, например, на:

• Балконе;
• Лоджии;
• Полу в тамбуре и не только.

Такие изделия изготавливаются практически в каждой стране и в неимоверном количестве, а потому подобрать вариант для отопления пола по собственным предпочтениям не слишком сложно, нужно только обратить внимание на ряд выше приведенных нюансов и рекомендаций. Статья по теме: Инструкция по установке дымоходов для газовых котлов. Статья по теме: Инструкция по установке дымоходов для газовых котлов

Статья по теме: Инструкция по установке дымоходов для газовых котлов

Рекомендации по монтажу

После подготовки поверхности можно начать укладывать пленку.

Делать это желательно по длине помещения – таким образом цельных полос получится больше, а точек подключения – меньше.

• Укладывают термопленку токонесущей медной полосой вниз, выдерживая между полосами как минимум 5 см. (Исключение: только в случае теплого пола под линолеум и ламинат разрешается укладывать их вплотную, обеспечивая тем самым равномерный прогрев.)
• Полосы пленки к теплоизоляции прикрепляют строительным скотчем, обеспечивая их неподвижность в процессе последующих работ. В области медных токоведущих проводников линии отреза изолируют битумной изоляцией, в том числе и соединяющие ленту и нагревательные элементы посеребренные контакты.
• На токонесущие медные полоски устанавливают контактные зажимы: одну его половину располагают внутри пленки, вторую – снаружи, на токонесущей полосе, и закрепляют их, например, плоскогубцами.

Этап — монтаж подключения системы

Если мощность системы более 22 кВт, для подключения терморегулятора потребуется монтаж специальной проводки. В противном случае, его лучше разместить на стене вблизи электропроводки – так он в дальнейшем не будет мешать расстановке мебели и бытовой техники. Его можно установить стационарно или подключать с помощью шнура к электророзетке .

Датчик температуры инфракрасного пола устанавливается под термопленкой, поближе к терморегулятору. Его закрепляют скотчем на пленке на черной полосе, под карбоновой пастой.

Установив контактные зажимы на термопленку, подключают к ним питающие провода, а места контакта изолируют битумным изолятором, поскольку он может обеспечить гидро- и электроизоляцию соединения.

Прежде, чем перейти к укладке напольного покрытия, включают систему и, установив комфортную температуру, выполняют ряд проверок:

• подключение монтажных проводов (пробником);
• нагрев каждой из полос термопленки;
• изоляцию по линии отреза.

Как уложить напольное покрытие

Некоторые напольные покрытия требуют дополнительных работ

Важно!. Чтобы не повредить нагревательные элементы, разметка под крепеж делается предварительно.

Чтобы не повредить нагревательные элементы, разметка под крепеж делается предварительно.

Ковролин или линолеум

Если в качестве финишного покрытия выступает ковролин или линолеум, на инфракрасный пол настилают ДВП или фанеру толщиной 5мм и более.

Плитка

В этом случае поверх термопленки устанавливают армирующую сетку диаметром 2 мм или стекловолоконную сетку с ячейками размером 5-20 мм. Сетку точечно закрепляют к основанию дюбелями. На ее поверхность уже можно укладывать цементную стяжку. Видео монтажа:

2022 prestigpol.ru

Составление схемы подключения пленочного теплого пола

Для того чтобы избежать монтажных ошибок и других неожиданностей, специалисты советуют перед началом установки ИК пленки выбрать схему подключения и составить план проекта. Элементарная схема поможет не только грамотно рассчитать количество материала, необходимо в конкретном случае, но и подобрать необходимую по мощности пленку.

Рассмотрим моменты, которые необходимо учесть при составлении схемы подключения:

раскройка инфракрасного полотна производится строго в тех местах, которые были отмечены компанией производителем;
категорически запрещается выполнять раскрой под какими-либо углами и пытаться формировать из полотна фигурные элементы;
установка пленки выполняется параллельными полосами;
полосы необходимо класть таким образом, чтобы они не перекрывали друг друга;
важно запомнить, что зазор между пленочным полотном и мебелью не должен быть меньше, чем 3 см. Такую же дистанцию нужно соблюдать между краем инфракрасного полотна и стеной;
медные шины соседних полотен не должны соприкасаться

Минимальная дистанция между ними – 1 см;
количество точек подключения должно быть сведено к минимуму;

Схема подлючения пленочного инфракрасного нагревателя

• наилучший вариант расположения точек подключения – со стороны стены, на которую будет производиться монтаж терморегулятора;
• схему необходимо составлять таким образом, чтобы основная часть проводки скрывалась за плинтусами;
• при использовании коротких пленочных отрезков (до 100 см) необходимо позаботиться о дополнительной изоляции и докупить клеммные зажимы.

Терморегулятор необходимо выбирать заранее, перед началом установки электрического тёплого пола. Отзывы об этих устройствах можно без труда изучить на профильных форумах в интернете. В случае если площадь, которую необходимо обогреть, довольно большая, то тогда нужно приобрести дополнительные температурные датчики.

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

• Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
• Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
• Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.
