Группа безопасности котла что это такое: устройство и предназначение.

Из чего состоит группа безопасности системы отопления?

Группа безопасности для системы отопления состоит из корпуса, на котором установлены три прибора: манометр, предохранительный клапан и автоматический воздухоотводчик:

Группа безопасности для отопления: слева направо — предохранительный клапан, автоматический воздухоотводчик, манометр

Рассмотрим эти приборы каждый по отдельности.

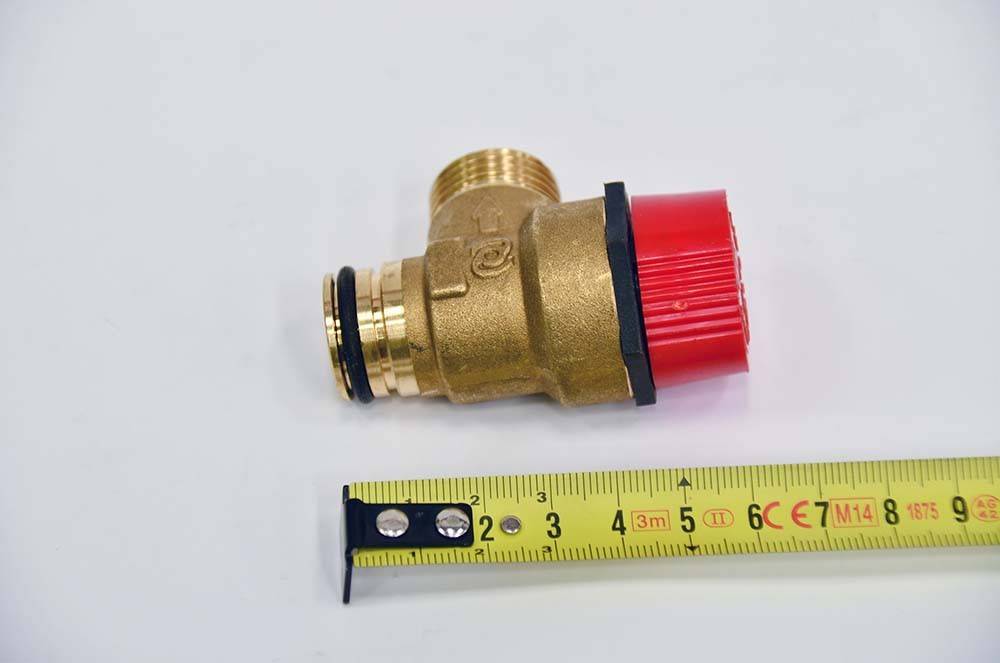

Предохранительный клапан

Задача предохранительного клапана – уберечь систему отопления от слишком большого давления.

Предохранительный клапан рассчитан на определённое давление и при превышении этого давления срабатывает, т. е. сбрасывает лишнее.

Вообще-то, за компенсацию лишнего давления в отопительной системе отвечает расширительный бак: вода при нагревании расширяется — её излишки вытесняются в расширительный бак, чем и сохраняется давление в системе постоянным, а система – целой. При этом общее количество теплоносителя во всей системе отопления остаётся одинаковым.

Но бывает, что расширительный бак почему-либо не сработал. Для такой неприятности и ставится предохранительный клапан, через который лишняя вода сбросится из системы. Чтобы вода вытекала не на пол, присоединяем трубочку к резьбе сбоку и выводим эту трубочку в канализацию.

Вывод: канализация в котельной очень желательна.

И ещё:

важно! Антифриз в канализацию сбрасывать нельзя!

Сверху предохранительного клапана есть рукоятка (красная, похожая на вентиль водопроводного крана). С помощью этой рукоятки проверяем работоспособность предохранительного клапана. Работоспособность клапана проверяется очень просто: повернули рукоятку по направлению, указанному стрелкой – вода потекла, отпустили рукоятку – перестала течь, значит, клапан исправен, можем спать спокойно. Если же вода продолжает подтекать, откройте и закройте второй раз, третий… обычно течь прекращается.

Но если клапан упорно воду не держит, придётся его заменить. И чем быстрей, тем лучше, т. к. его работоспособность важна.

Теплоноситель через предохранительный клапан может подтекать из-за неплотной посадки клапана в седло (для непосвящённых звучит, как бред, но это так).

Выпускают предохранительные клапаны, рассчитанные на разное давление, подобрать нужно, исходя из давления, на которое рассчитан наш котел. Для системы отопления частного дома покупаем клапан на 3 атм.

Допустим, в продаже нет группы безопасности с нужным клапаном. Тогда покупаем перечисленные приборы по отдельности и собираем блок безопасности своими руками.

Манометр

Манометр – это прибор для контроля давления в системе отопления.

Как и предохранительные клапаны, манометры есть, рассчитанные на разное давление, подбирать нужно такой, чтобы им было удобно пользоваться: одного взгляда на прибор должно быть достаточно для определения его показаний, без каких-либо вычислений.

Вывод: т. к. давление в системе отопления частного дома должно быть между 2 и 3 атм., то манометр выбираем не больше, чем на 4 атм.:

В манометре две стрелки: красная – контрольная, чёрная – рабочая. Красная устанавливается вручную на нужную отметку (как правило, 2 атм., для напольных котлов больше не рекомендуется, а вообще, уточняем в паспорте котла). Если при работе отопления рабочая стрелка отклонилась дальше красной – тревога! Что-то «полетело»!

Автоматический воздухоотводчик

Вся группа безопасности ставится сверху котла из-за воздухоотводчика: он должен находиться в самой верхней точке, куда устремляются пузырьки воздуха.

Подробно же об этом устройстве читайте в статье про назначение, устройство и установку автоматического воздухоотводчика.

Устройство группы

Любая группа безопасности для отопления состоит из трёх элементов, установленных на одном вводном штуцере (консоли). Смотрим слева направо: манометр (датчик давления); устройство отвода избыточного воздуха, клапан аварийного сброса (предохранительный клапан). На более дорогих моделях ставятся дополнительные элементы – измерители температуры и смесительный узел.

Ниже можно ознакомиться о каждом элементе более подробно.

Воздухоотводчик

Как правило, система отопления работает при больших температурах. Ввиду нагревания жидкости в трубах, происходит выделение различного рода газов. Для предотвращения образования высокого давления в системе, а также для обеспечения лучшей теплопроводности, используется воздухоотвод. Данный механизм выводит из системы любой газ, образующийся при работе оборудования. Кроме того, жидкость в системе отопления может реагировать с алюминиевыми деталями оборудования, что в свою очередь приводит к активной химической реакции со значительным образованием газообразных веществ. Также, автоматическое выведение газов и воздуха из системы предотвратит появление воздушных пробок.

Предохранительный клапан системы

Работа отопительной системы всегда связана с риском возникновения высокого давления в системе. При значительной нагрузке, из строя выходит самый слабый элемент системы. Для предотвращения такой ситуации, в группе безопасности котла предусмотрен предохранительный клапан. Данный элемент настроен на определенное давление, при превышении этого порога, происходит его срабатывание. Клапан открывается, и излишняя порция жидкости выходит из системы, тем самым нормализуя давление. Предохранитель является важнейшим элементом защиты оборудования от поломок, вызванных повышенным давлением.

Манометр

Для регулировки давления в отопительной магистрали, а также для визуального отображения этого параметра, применяется манометр. В частных дома, в основном, используется прибор, рассчитанный на давление до 3 атмосфер. Параметры давления этого прибора должны быть на 1 единицу выше, чем сам отопительный котел. Табло манометра состоит из 2 стрелок, одна из них указывает рабочее давление, другая (красного цвета) – критическое. Именно регулировкой красной стрелки и устанавливается предел давления в группе безопасности отопления.

Коллектор

Компоновка группы реализуется на специальной детали, которая выполнена обычно в форме трезубца. Посредине коллектора подсоединяется воздуховод. Это обеспечивает беспрепятственное выведение воздуха и системы. Остальные элементы группы располагаются по бокам.

Что входит в группу безопасности системы отопления

Группа безопасности состоит из трех элементов, соединенных коллектором (техническим элементом, разбивающим поток на несколько параллельных веток).

Каждая замкнутая отопительная система должна быть укомплектована группой безопасности, — приборами, обеспечивающими безопасность сосудов, работающих под давлением. Это:

• манометр;
• предохранительный клапан;
• автоматический воздухоотводчик.

Рассмотрим по порядку каждый их них, и как они должны правильно применяться и устанавливаться.

Автоматический воздухоотводчик

Устройство удаляет скапливающийся воздух. Устанавливается только в вертикальном положении, в верхней точке труб, — действует на основе того, что легких воздух стремится выйти вверх.

Игольчатым клапаном управляет поплавок в корпусе. Как только жидкость вытесняется парами, воздухом, ее уровень в корпусе прибора понижается, поплавок опускается, клапан открывается и воздух выходит наружу.Также устройство может подтекать со временем, что устраняется чисткой игольчатого клапана.

Сбрасыватель воздуха

Чаще всего автоматический сбрасыватель воздуха для систем безопасности котла делается из латуни. Воздушные пузырьки в системе отопления образуются по следующим причинам:

• уплотнения плохого качества либо выход из строя старых;
• изначальное наполнение магистрали отопления водой с воздушными пузырями;
• неправильная установка либо некорректный запуск в эксплуатацию отопительной системы;
• подпитка водой;
• засор или налет на трубах.

Вода, поступающая в отопительный контур, содержит в себе большое количество воздуха, который, нагреваясь, расширяется и создает пробки. Из-за их образования увеличивается давление, а скорость передвижения теплового носителя снижается.

Потому желательно устанавливать автоматический вентиль для воздушного сброса, который характеризуется удобством в работе — он не требует человеческого участия при регулировке.

Принцип работы этого устройства полностью будет зависеть от его конструкции. Обычно автоматический вентиль включает в себя клапан и канал. Первый элемент контролирует вывод чрезмерного количества воздуха. Если в трубах нет значительного напора жидкости, поплавок находится в поднятом положении, а клапан — в положении «закрыто».

Во время образования пробки поплавок опускается, а коромысло открывает выходной клапан — так выпускается воздух из труб отопления. После спуска лишнего воздуха поплавок возвращается в изначальное положение, и клапан закрывается.

Автоматический вентиль будет наиболее практичным вариантом

Манометр

Манометр в домашних системах отопления применяется с диапазоном показаний до 4 атм. Ведь рабочее давление отопления частного дома – 1,5 – 2,0 атм. Повышение до 3 атм считается уже аварийным.

Требование к манометру – от известного производителя, хорошо читаемые показания. Иногда на приборе выводится и температурные показания, что полезно и удобно.

Установка должна быть такой, чтобы прибор был всегда на виду, бросался бы в глаза при входе в помещение. Не допускается закрывать, загромождать вид.

Коллектор

Компоновка группы реализуется на специальной детали, которая выполнена обычно в форме трезубца. Посредине коллектора подсоединяется воздуховод. Это обеспечивает беспрепятственное выведение воздуха и системы. Остальные элементы группы располагаются по бокам.

Предохранительный клапан

Назначение – не допустить опасного повышения давления, сбросить часть теплоносителя с замкнутого пространства. Для домашней сети обычно применяются устройства, настроенные на 3 атм, что подбирается в магазине.

На этом клапане всегда имеется ручка (рычажок), для его открытия. С помощью него можно спустить часть теплоносителя с системы. Бывает, что это устройство подтекает, тогда достаточно открыть-закыть рычагом несколько раз, что может удалить мусор струей.

Клапан не предназначен для постоянного срабатывания, при частом открытии засоряется отложениями, течет, выходит со строя.

Группа безопасности расширительного бака Valtec VT.495.0 (3/4″, до 50 л, 10 бар, до 44 кВт)

Группа безопасности расширительного бака Valtec VT.495 представляет собой смонтированные на полой консоли из оцинкованной стали предохранительный клапан с фиксированной настойкой, автоматический воздухоотводчик и манометр. Консоль оборудована резьбовыми патрубками – присоединительным (3/4” с наружной резьбой) и для мембранного бака (3/4” с внутренней резьбой), а также фланцем настенного крепления. Габариты группы безопасности позволяют подвешивать непосредственно к ней расширительный бак объемом до 50 л включительно. Расширительные баки большего объема должны подключаться к корпусу через импульсный трубопровод. Оборудование рассчитано на применение в системах тепловой мощности до 44 кВт (увеличивается заменой предохранительного клапана); номинальное давлением – 10 бар; максимальная температура рабочей среды (вода, пар, незамерзающий теплоноситель с концентрацией гликоля не выше 50%) – 120°C.

Функции группы безопасности VT.495

• защита системы отопления и горячего водоснабжения от превышения давления,
• защита от завоздушивания,
• индикация текущего значения давления
• крепление мембранного бака.

Комплектация

• корпус стальной
• воздухоотводчик поплавковый 1/2″
• предохранительный клапан 1/2″
• манометр радиальный
• упаковка
• паспорт с гарантийным талоном

Указания по монтажу

• Консольная группа безопасности Valtec должна крепиться к стене двумя шурупами диаметром 5 мм и длиной не менее 60 мм.
• Сервисные приборы (воздухоотводчик, манометр, предохранительный клапан) должны находиться в строго вертикальном положении.
• Расширительный бак рекомендуется подключать к корпусу группы безопасности через сгон-отсекатель VT.538 (не входит в комплект поставки), упрощающий его обслуживание и эксплуатацию.
• К корпусу группы безопасности может навешиваться расширительный бак объемом до 50 л включительно. Расширительные баки большего объема должны подключаться к корпусу через импульсный трубопровод.
• К корпусу группы безопасности могут подсоединяться любая другая арматура, вместо комплектно поставляемой.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Информация о новинке (открыть PDF-файл)

Технические характеристики

Производитель	Valtec
Серия	VT.495.0
Артикул	VT.495.0.0
Тип	группа безопасности расширительного бака
Назначение	для автономных систем водяного отопления для горячего водоснабжения
Рабочее давление	10 бар
Пробное давление	15 бар
Максимальная температура рабочей среды	120°C
Рабочая среда	вода, пар, растворы гликолей
Материал корпуса	оцинкованная сталь Ст.3
Размер присоединения к сети	3/4″ нар.
Размер присоединения для воздухоотводчика	1/2″ вн.
Размер присоединения для предохранительного клапана	1/2″ вн.
Размер присоединения для манометра	1/4″ вн.
Размер присоединения для расширительного бака	3/4″ вн.
Максимальная мощность обслуживаемого теплогенератора	44 кВт
Класс точности манометра	2
Цена деления шкалы манометра	0,5 бар
Минимальное давление рабочей среды	0,05 бар
Максимальная производительность воздухоотводчика	13 л/мин
Номинальная производительность предохранительного клапана	0,07 л/сек
Средний полный срок службы	15 лет
Официальная гарантия производителя	10 лет
Страна-родина бренда	Италия

Выбор

Важно подобрать группу безопасности, в точности соответствующую характеристикам собранной системы отопления. Каждый элемент группы, манометр, предохранительный клапан и воздухоотводчик имеет свои технические и эксплуатационный характеристики, которые должны в точности соответствовать требованиям проекта отопления. Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки

Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки.

Перед тем как приступить к выбору, следует внимательно прочесть техническое руководство к своему котлу. Если это настенный газовый или электрический котел, то в нем уже имеется группа безопасности, притом в полной мере согласованная с его параметрами, потому дублировать ее не нужно. В случае с напольными котлами, твердотопливными, печами и каминами с водяным контуром никакого встроенного оборудования и обвязки нет в большинстве случаев. О том, как выбрать отопительный котел, читайте тут.

Все элементы группы безопасности закреплены на единой консоли. Это фактически труба с подготовленными тройками для подсоединения оборудования и два отвода для включения в контур отопления.

При выборе следует уточнить:

• Диаметр для труб подключения (1’, ¾’, ½’).
• Вариант подключения (угловое, нижнее, боковое и т.п.), с какой стороны следует подводить трубы к группе безопасности, и как именно ее ориентировать.

В любом случае воздухоотводчик монтируется в верхней точке группы. Так он должен оставаться и в подключенном состоянии. Ниже него располагается манометр и предохранительный клапан. Это сделано для того, чтобы воздух, накапливающийся в воздушной камере, не влиял на показания манометра и работу взрывного клапана.

Материал для изготовления консоли безопасности: никель, нержавеющая сталь, бронза, чугун.

Чугун используется только для высоконапорных и производительных систем отопления с большим сечением труб на разводке. В основном это коллективные промышленные котельные. Для частного дома лучше выбирать из никеля или нержавеющей стали. При этом консоль и оборудование может просто закрываться внешним корпусом из черного чугуна для дополнительной защиты.

Манометр

Две основные характеристики:

• допустимый диапазон измерения (верхний и нижний предел);
• точность измерения и индикации показаний (шкала и погрешность).

Диапазон измерения должен перекрывать с запасом в 0,5-1 бар номинальное значение давления в системе и допустимые отклонения в ходе эксплуатации.

Допустим, для отопления принято номинальным давление равное 3 атм. Допустимое отклонение в меньшую сторону будет равным 1,5 атмосферы. Снижение ниже 1,5 атм будет считаться сигналом к возникновению аварийной ситуации. Верхним пределом будет 4,5-5 атм, после чего уже неизбежно должен сработать предохранительный клапан. Соответственно диапазон  манометра должен составлять от 1 до 5-6 атм. Желательно, чтобы шкала была как можно точнее  и с указанием зон внимания. При этом шкала делится условно на 3-4 зоны, помеченные цветовыми маркерами, чтобы даже при беглом взгляде можно было отреагировать на любые отклонения.

Воздухоотводчик

Характеризуется рабочим давлением в системе и параметрами срабатывания. Практически все автоматические клапаны имеют регулировку для установки оптимального давления и условий срабатывания. Если установить ручку регулировки в минимальное положение, то при малейшем накоплении воздуха клапан будет срабатывать. При максимальной установке клапан срабатывает реже, но накапливает при этом больше воздуха. Сказать, какая установка будет уместнее, сложно. Проще оставить заводские настройки без изменений, если система отопления монтируется самостоятельно.

Предохранительный клапан

Основной параметр клапана – давление срабатывания. Верхний предел давления в контуре, по достижению которого клапан открывается и сбрасывает часть теплоносителя. Именно по этой характеристике следует выбирать группу безопасности в первую очередь. Настроить давление срабатывания можно лишь в небольших пределах.

Полезно уточнить заранее способ установки группы безопасности и определить, как и в какую сторону клапан сбрасывает воду. Штуцер для сброса должен  ориентироваться в сторону от основного оборудования и котла отопления. К нему необходимо подобрать шланг для слива в канализацию.

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

• объем системы отопления составляет 28 литров;
• размер расширительного бака для системы, заполненной водой 2,8 литра;
• размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком. Во фланцевых моделях покупают только мембрану

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Из чего состоит блок безопасности отопления?

В группу безопасности входят следующие приборы, которые установлены на корпусе:

• предохранительный клапан;
• автоматический воздухоотводчик;
• манометр.

Таким образом, группа безопасности выполняет три главные функции, рассмотрим каждую из них подробнее.

Предохранительный клапан служит для того чтобы избавить систему отопления от чересчур высокого давления. Данный клапан выдерживает только определенный уровень давления, как только в системе давление становится выше, клапан срабатывает и сбрасывает лишнее.

Проблему компенсации лишнего давления в отопительной системе должен решать расширительный бак. Но иногда бывают такие ситуации, когда расширительный бак по каким-либо причинам не срабатывает. Для предотвращения подобных недоразумений устанавливают предохранительный клапан, благодаря которому из системы отопления с расширительным баком сбрасывается лишняя вода. Для того чтобы вода не стекала на пол, к резьбе сбоку необходимо присоединить трубочку, которая выводится в канализацию.

Предохранительные клапаны изготавливаются под самое разное давление, приобретать необходимо отталкиваясь от того с каким давлением работает ваш котел. Для частного дома потребуется клапан, рассчитанный на 3 атмосферы.

Основная задача воздухосбрасывателя – это обслуживание. Внутри него есть камера, которая оборудована поплавком, тот в свою очередь механически связан с клапаном, который при отсутствии воды открывается.

Главной функцией этого устройства является удаление воздуха во время заполнения котла и системы теплоносителем, а также во время эксплуатации. Также в качестве дополнительной функций можно назвать выпуск первого пара, который появляется при перегреве в котле.

Из-за воздухотводчика всю группу безопасности монтируют сверху котла, это обуславливается тем, что воздухотводчик должен быть расположен в наиболее высокой точке, так как именно туда стремятся пузырьки воздуха.

Манометр – данное устройство необходимо для мониторинга давления в системе отопления. Также как и в случае с предохранительными клапанами манометры бывают рассчитанные для разной величины давления. Выбрать необходимо такое устройство так чтобы его использование было максимально удобно: для того чтобы определить показания нужно всего лишь посмотреть на прибор, и не требуется производить каких-либо вычислений.

Все блоки безопасности работают одинаково, но выбирать необходимо исходя из параметров давления, на которое рассчитаны манометр и предохранительный клапан.

Особенности установки

Установка осуществляется так, чтобы в последующем можно было своими руками отключить любой отопительный прибор без остановки работы всей системы и слива жидкости из нее. Для этого профессионалы применяют специализированные отсекающие краны, которые располагают на входе и выходе в радиаторы. Посредством установленных кранов можно вручную регулировать температурный режим.

Другая особенность — монтаж группы безопасности на выходе из котла отопления. Главная задача такой группы — сбрасывать давление, если оно превысит норму. В состав группы входят такие части, как:

• манометр – контролер давления;
• предохранительный клапан – отвечает за сбор давления при превышении безопасного максимума;
• отводчик воздуха — удаляет воздух при «завоздушивании».

Прибор для измерения давления в системе.

Этапы

Установка закрытой системы своими руками осуществляется в следующем порядке:

• устанавливается котел;
• к котлу проводятся трубы, к которым проводится навешивание радиаторов;
• после всех этих процедур крепится расширительный бак;
• в контур обогрева монтируется насос и приборы для терморегуляции.

Нагревательный бак можно вмонтировать в печь. Отдельной котельной в частном доме не потребуется. Если последовательность схемы будет соблюдена, а оборудование – правильно подобрано, то система станет эффективным теплоисточником.

Если переделка

Нередки варианты, когда уже существующая открытая система перестала устраивать пользователя, и ее необходимо переделать в закрытую. Для этого необходимо заменить расширительный бак мембранным и установить его на обратке вместе с терморегуляторами.

Производители устройств

Лидирующие позиции в сегменте предохранительной арматуры для отопительного оборудования занимает группа безопасности котла Watts и, в частности, ее семейство KSG. В стандартных исполнениях приборы ориентируются на мощность систем до 50 кВт с точкой срабатывания в 3 бара. Достойные по качеству варианты предлагает и компания Valtec как известный изготовитель котлов. В частности, под этой маркой можно найти предохранительные узлы, рассчитанные на установки с тепловой мощностью до 45 кВт и работающие при температурах порядка 120 °С. Для бытового сегмента стоит рекомендовать также разработки компаний FAR и Stout, приближенные к характеристикам малогабаритных настенных бойлеров.

Принцип действия системы

Группа безопасности контролирует показатели давления, отслеживая также утечки и другие нарушения в рабочих параметрах. В обычном состоянии система лишь фиксирует важные с точки зрения защиты оборудования значения, никак не вмешиваясь в процессы отопления и водоснабжения. В момент срабатывания индикации (например, когда давление превышает норму допустимого), предохранительная арматура осуществляет сброс воды или пара. Происходит своего рода разгрузка оборудования до момента, пока давление не придет в норму.

В расширенном варианте группа безопасности для котлов также обеспечивается гасителем гидравлических ударов, который целенаправленно оберегает манометр от воздействия агрессивной окружающей среды. Параллельно с этими процессами осуществляется отвод газов и лишних воздушных масс из трубопровода. Опять же, регулировать эти функции может пользователь посредством механики, а в новейших системах контроль перекладывается на программируемую автоматику.

Рейтинг популярных моделей

Среди компаний, выпускающих предохранительную арматуру для котельных, особой популярностью пользуется два производителя. Их продукцию мы и рассмотрим:

Группа безопасности «Watts»

производит широкий ассортимент элементов системы отопления, среди которых и группы безопасности серии KSG для отопительных котлов. В линейке присутствуют модели на стальной, литой латунной или чугунной консоли, стандартные и компактные. Некоторые блоки комплектуются защитными теплоизолирующими кожухами.

Фото 2: Группы безопасности «Watts» серии KSG для отопительных котлов

Все модели серии «Watts» KSG имеют предохранительный клапан, срабатывающий при давлении 3 бара. Подключение к системе отопления осуществляется через отверстие диаметром 1 дюйм с внутренней резьбой. Модельный ряд рассчитан на работу с водогрейными котлами мощностью от 50 до 200 кВт. Цены на модели «Watts» KSG находятся в диапазоне от 2 000 до 6 000 рублей.

Правила установки

Котельное оборудование – наиболее дорогостоящая часть отопительной сети и ее слабое место. Судите сами: большинство агрегатов рассчитано на работу при напоре не выше 3 Бар, в то время как максимальный порог пластиковых труб – 10 Бар, чугунных радиаторов – 7 Бар. Это первая причина, почему устройство безопасности всегда располагается на подающем трубопроводе рядом отопителем, предохраняя последний от разрушения в случае аварийного скачка давления.

На схеме условно не показана запорная арматура, расширительный бачок и циркуляционный насос Поскольку котел вырабатывает тепло, температура воды в его рубашке наиболее высокая. Именно здесь в первую очередь образуется пар при аварийном перегреве. Чтобы быстро отводить расширяющуюся пароводяную смесь наружу, оба выпускных клапана нужно ставить рядом с теплогенератором, как изображено выше на схеме подключения.

Дадим несколько рекомендаций, как правильно установить и подключить группу безопасности к котлу:

1. Место установки – подающий трубопровод на выходе отопительного агрегата.
2. Максимальное расстояние от источника тепла до устройства безопасности – 50 см.
3. На участке трубы, соединяющем теплогенератор с элементом, не допускается устанавливать краны либо тройники с ответвлением к мембранному расширительному баку. На данном отрезке магистрали не должно быть ничего.
4. Указанный участок трубопровода делается из металла. Полипропилен, металлопластик и сшитый полиэтилен от воздействия пара может деформироваться.
5. Положение воздухоотводчика – строго вертикальное.
6. К предохранительному клапану подключите гибкий шланг, чей конец направьте в прозрачную пластиковую бутылку либо прямо на пол.

Установка крана перед ГБ оправдана в единственном случае: вы купили дешевое некачественное изделие, клапаны протекают, не работают и так далее. Чтобы не опорожнять для замены все трубопроводы с радиаторами, временно поставьте вентиль, но снимите со штока рукоятку — бабочку.

Котельные агрегаты, сжигающие дрова и уголь, нередко оснащаются специальным штуцером для монтажа группы клапанов с манометром, о чем будет сказано в документации изделия. При подобном раскладе искать отдельное место установки не понадобится. Больше информации о монтаже блока безопасности смотрите на видео:

Особенности выбора

Для любой модели защитной группы в инструкции указаны допустимые параметры. Главные критерии, которые оказывают влияние на выбор прибора:

• максимальная температура теплового носителя;
• теплотехнические показатели котельного оборудования;
• диаметр резьбы для соединения (при необходимости можно купить дополнительно переходник);
• совместимость с тепловым носителем;
• номинальное давление.

https://youtube.com/watch?v=q9evAvG-518

Как подобрать группу безопасности для системы отопления?

Сегодня производители отопительного оборудования предлагают сборки групп отопления, Вам не придется выбирать по отдельности элементы. Конечно, если у Вас есть такое желание, то Вы можете собрать и по отдельности группу безопасности, но, по большому счету, тут нет особой выгоды или необходимости. Поэтому остановимся лишь на выборе сборок групп безопасности. Вам надо учитывать:

максимальная температура и давление;

производитель.

По диаметру подключения можно встретить группы безопасности с диаметром подключения 1 дюйм, ¾ дюйма, ½ дюйма. Обычно для бытовых нужд используют диаметр подключения 1 дюйм. Относительно материала. Вы можете встретить группы безопасности для бытового применения из никеля, нержавеющей стали или латуни. Наиболее оптимальный вариант – это латунь, рекомендуем.

По типу рабочей среды. Коллектор должен быть предназначен для использования с данной рабочей средой: вода, этиленгликоль, «незамерзайка» или что-то еще. Просто надо понимать, что вы будете использовать и надо прочитать о характеристиках группы безопасности. Рекомендуемая наибольшая температура – до 120 С, а измеряемое давление – до (4 – 6) бар (т.е. порядка 4 – 6 «атмосфер»).

Что касается производителя, то конечно же, рекомендуем проверенные европейские бренды типа ICMA. Однако и недорогие китайские заводские изделия показывают себя неплохо при эксплуатации.

Производители групп отопления

Наибольшим спросом пользуются группы безопасности от компаний Valtec и Watts. Их продукция отличается высоким качеством изготовления и надёжности. Так, например, VT.460.0.0 от Valtec применяется для систем отоплений с номинальным давлением до 10 бар. Максимальная температура использования должна быть не выше +120°С. В качестве теплоносителя может применяться пар, вода или специальная жидкость.

Аварийный клапан имеет фиксированную настройку в 3 бара. Корпус группы безопасности латунный, никелированный. Резьба для присоединения внутренняя, размером 1″. Стоимость группы VT.460.0.0 начинается от 1700 рублей.

Группы безопасности от компании Watts

Группа безопасности WattsKSG-MS имеет похожие характеристики. Корпус выполнен из латуни, но в отличие от предыдущего устройства, находится в теплоизолирующем кожухе. Порог срабатывания аварийного клапана – 3 бара.

Во время монтажа группы безопасности и других частей системы отопления необходимо точно следовать приложенным к ним инструкциям от производителя. Так как в случае неправильной установки, система будет работать неполноценно, или допущенная во время монтажа ошибка приведёт к её поломке.

Защита водонагревателя

Бойлеры косвенного нагрева и электрические аппараты накопительного типа, приготавливающие воду на хозяйственные нужды, тоже требуют защиты. В данном случае опасность представляют скачки давления в водопроводе и расширение жидкости в баке от подогрева. Чтобы резервуар не дал течь, на подаче воды устанавливается группа безопасности бойлера, состоящая из таких деталей:

• латунный корпус;
• клапан обратный, не позволяющий стекать воде из емкости назад в трубу;
• клапан предохранительный, сбрасывающий излишки давления;
• кран шаровой, чтобы закрывать линию ГВС.

Группа безопасности накопительного водонагревателя от бренда VALTEC Кроме того, бойлеры косвенного нагрева оснащаются автоматическим воздухоотводчиком, монтируемым в верхней части бака, и стрелочным измерителем температуры. Манометр ставится на агрегат опционально.
