Гофра для вытяжки: как выбрать и установить гофрированную трубу для вентиляции

Что такое гофра?

Гофра состоит из металлических колец, в несколько слоев обтянутых ламинированной фольгой. Звенья прижаты друг к другу, а фольга сложена «гармошкой». Благодаря такой конструкции труба вытягивается и становиться длиннее в несколько раз. Также гофру, установленную на вытяжку, можно легко изогнуть под любым углом, так как у нее нет жесткого каркаса. При желании труба прокладывается даже «змейкой». Благодаря пластичности изделие пользуется успехом при работе в сложных и труднодоступных местах. Гофра подходит в тех случаях, когда монтаж вытяжки выполняется в стесненных условиях.

Разновидности изделий

Оптимальным и удобным решением для кухни при подсоединении вытяжки к системе вентиляции считается применение гофрированной трубы. Для того чтобы не запутаться в разнообразии продукции и приобрести наиболее подходящее изделие, нужно определиться с размером и диаметром гофры для вытяжки.

Конструкции популярны как среди домашних мастеров, так и профессиональных строителей. Это важная деталь при оборудовании коммуникаций. Ее востребованность объясняется высокой прочностью, длительным эксплуатационным периодом и широким ассортиментом размеров и материалов.

Изделия бывают прямоугольной и круглой формы. Последнюю зачастую используют для вытяжки. Прямоугольные конструкции нередко применяются в промышленных помещениях. В строительных магазинах можно встретить гофрированные трубы, сделанные из следующих материалов:

• нержавейка;
• текстиль;

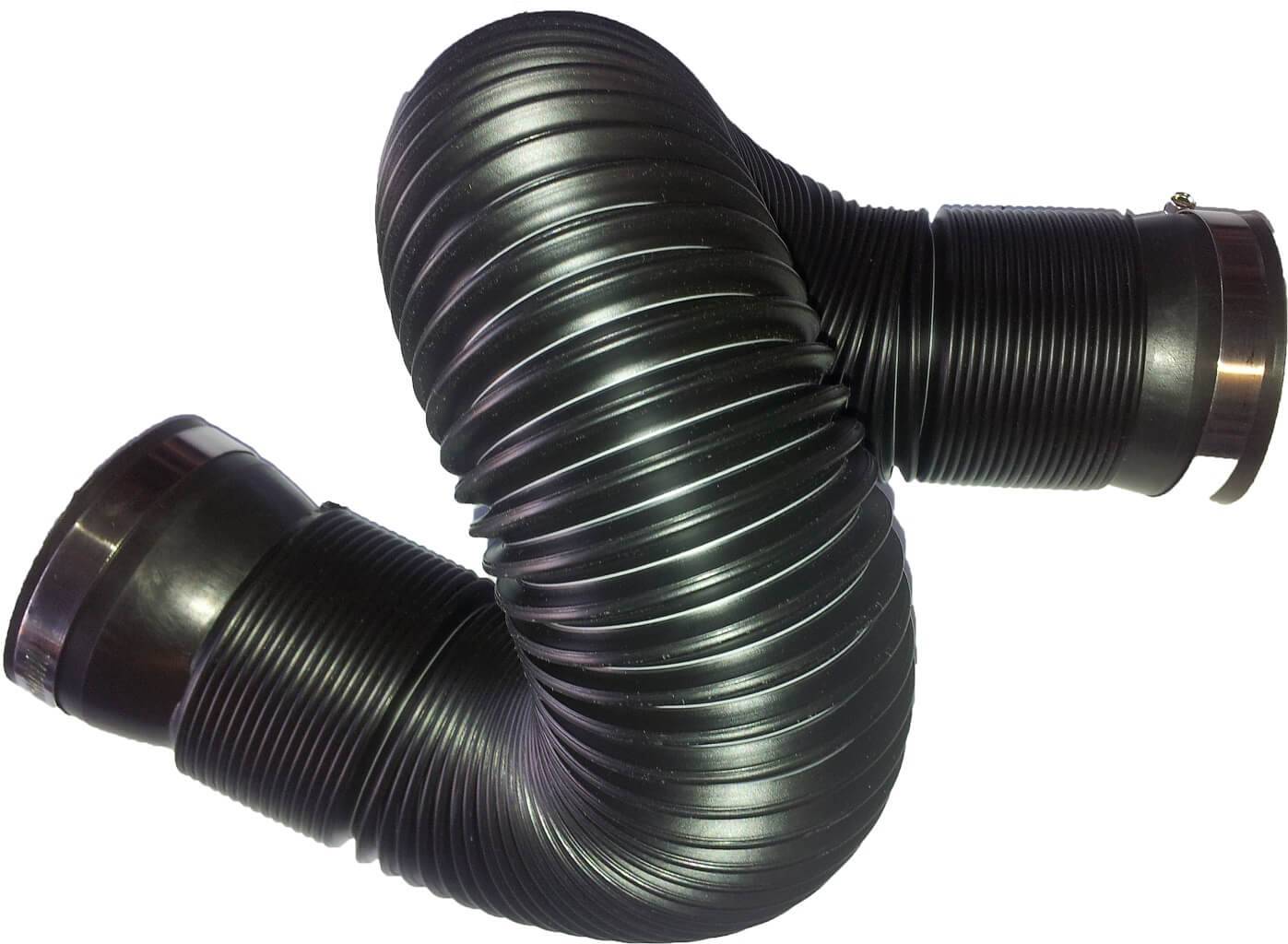

• ПВХ;
• оцинкованная сталь;
• алюминий;
• полиэтилен.

По способу производства все трубы делятся на два вида:

1. Каркасные — представлены в виде каркаса из металла, который сверху обтягивается пленкой или фольгой. Их еще именуют гибкими воздуховодами. Изделия имеют свойство принимать первоначальную форму после растяжения по всей длине без каких-либо деформаций.
2. Спирально-навивные — изготавливают из металлических лент. Конструкцию считают наполовину гибкой: ее можно растянуть в несколько раз, но принять первичную форму она не сможет. Требуются усилия, чтобы вернуть трубу в первоначальное состояние, однако деформационные следы все равно будут заметны.

Веские причины для замены трубы

Гофра является недорогим и весьма достойным решением проблемы обустройства вентиляции дома. Если она установлена правильно, то проблем с использованием не возникнет. Главное придерживаться рекомендаций, указанных производителем изделия.

Ухаживать за гофрированным воздуховодом особо не придется. Одно неприятно – пыль из стенок доставать очень неудобно. Со временем, лет через 8-10, внутри трубы образуется довольно толстый налет из частичек жира, гари, пыли. Почистить его не удастся. Единственный выход – поставить новую гофру.

Если соизмерить срок службы длительностью в 10 лет со стоимостью нового вентиляционного канала, то замена совсем не выглядит как проблема.

При демонтаже надо совершить все действия, что при монтаже, только в обратном порядке.

Сняв трубу, нужно тщательно очистить стыки, прочистить вентиляционную решетку или и вовсе ее заменить. Затем выполнить все действия по монтажу новой гофры.

Выводы и полезное видео по теме

Видео ролик о том, как подключить воздуховод на кухне – особенности использования гофрированной трубы:

Металлизированная гофра, используемая в качестве воздуховода в кухонной вытяжке, может быть спрятанная за декоративным кожухом.

Эта видео инструкция поможет правильно выполнить ее подсоединение к вытяжке:

Наглядное видео о дополнительных деталях, используемых при подключении трубы из гофры к вытяжке:

Видео обзор гибкой гофрированной трубы из алюминия:

Интересный видео ролик о том, как производят воздуховоды из алюминиевой фольги:

Разобравшись с особенностями выбора и установки гофры, можно сэкономить, выполнив все своими руками. Эти работы не требуют особых навыков и профессиональных инструментов, что позволяет обойтись без вызова специалистов.

Качественная гофрированная труба, правильно присоединенная к вытяжке, способна обеспечить вентиляцию кухни не менее, чем на ближайшие 10 лет.

Основные критерии выбора гофротрубы для воздуховода

При выборе гофрированных труб для подключения вытяжки к системе вентиляции необходимо учитывать следующие параметры:

• материал изготовления труб;
• способ изготовления;
• форму и размеры сечения;
• дополнительные опции.

Материалы труб

Гофрированные трубы для воздуховодов могут быть изготовлены из следующих материалов:

нержавеющая или оцинкованная сталь. Преимуществами рассматриваемых материалов являются абсолютная негорючесть, длительный срок эксплуатации и устойчивость к механическому воздействию. Однако высокая стоимость и сложность монтажа приводят к снижению спроса на данный вид продукции;

Гофрированная труба для воздуховода, изготовленная из оцинкованной стали

алюминий. Алюминиевая гофрированная труба отличается малым весом и средним уровнем жесткости, что облегчает монтаж воздуховода, длительностью использования и возможностью применения в разных температурных режимах. Среди недостатков можно отметить высокий уровень шума и наличие вибрации;

Гофрированная труба из алюминия

пластик (полиэтилен низкого или высокого давления, а также поливинилхлорид). Пластиковая гофрированная труба отличается самой низкой стоимостью, малым весом и простотой установки. Но такие недостатки, как горючесть, подверженность механическим воздействиям и выделение запаха при высокой температуре значительно снижают возможности ее использования.

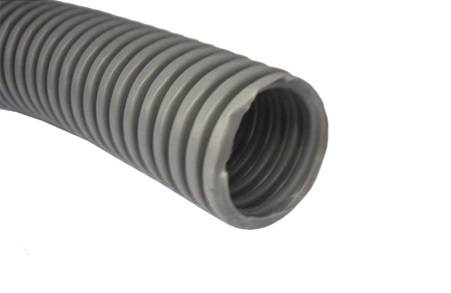

Гофрированная труба, изготовленная из пластика

В бытовых целях чаще всего монтируются воздуховоды из алюминия и нержавеющей стали.

Способы изготовления и их особенности

Гофротрубы могут изготавливаться двумя способами:

каркасным (металлический каркас трубы, как правило, изготовленный из проволоки, обтягивается алюминиевой или пластиковой фольгой). Трубы, изготовленные данным способом, эластичны и способны возвращать заданную производителем форму после неоднократного растяжения;

Гофротруба, изготовленная на каркасном основании

спирально-навивным (металлическая лента навивается на шаблон). Такие трубы способны сильно растягиваться, но после растяжки самостоятельно в начальное положение не возвращаются.

Гофротруба, изготовленная спирально-навивным способом

В бытовых помещениях могут быть установлены как спирально-навивные, так и каркасные трубы.

Подбор формы и сечения

По форме сечения воздуховод может быть:

прямоугольным. Такая форма преимущественно используется для сооружения вентиляционных систем промышленного назначения;

Труба гофрированная с прямоугольным сечением

круглым, что оптимально подходит для бытовой вентиляции.

Производителями выпускаются трубы разных диаметров и типовых размеров. Подбор подходящего диаметра гофротрубы производится на основании диаметра выпускного патрубка вытяжного устройства.

Дополнительные параметры

Чтобы приобрести гофр, оптимально подходящий по заданным условиям, необходимо также уделить внимание таким параметрам, как:

• длина воздуховода. В соответствии с правилами изготовления вентиляционной системы бытового помещения не допускается перегиб воздуховода под углом более 90°;
• наличие теплоизоляционного слоя, что позволяет производить монтаж воздуховода на улице, причем в холодном климате.

Гофрированная труба для прокладки наружного воздуховода в холодной климате

Как спрятать гофру от вытяжки на кухне: решаем эстетический вопрос

Ещё одной распространённой загвоздкой, с которой сталкиваются домовладельцы после установки оборудования, является желание либо потребность скрыть трубу от взглядов хозяев и гостей. На самом деле, существует несколько решений данного вопроса, притом каждый из них по-своему интересен.

Пластиковый короб для вытяжки на кухне – дёшево и сердито

Самый простой способ, как спрятать трубу от вытяжки на кухне. Те, кто хотя бы раз закрывал проводку кабель-каналами, с удовольствием примут подобный вариант. Вы просто покупаете отдельно пластиковые сегменты, внутрь которых и помещается гофра. При желании можно подобрать короб, подходящий по цвету к вашему кухонному гарнитуру либо вытяжке.

Учтите, что использование крупных конструкций уменьшает полезную площадь на кухне

«Коробка» из гипсокартона – выбор опытных отделочников

Это решение в большей степени подойдёт для профессионалов, поскольку гипсокартон – хрупкий материал, требующий немало строительных навыков. Подобный метод также ворует часть свободного пространства, поэтому предварительно продумайте, как рациональнее расположить каркас и стенки.

Гипсокартон боится повышенной влажности, поэтому не забудьте обработать стенки водоотталкивающими веществами

Применение кухонной мебели или навесных потолков – дорого, но красиво

Ещё один эстетичный, но затратный способ – во время покупки кухонного гарнитура заказать отдельную полку с технологическими отверстиями, где можно будет расположить как вытяжку, так и гофру. Данное решение не только красиво смотрится, но и позволит использовать часть пространства для собственных нужд.

Стоит отметить, что наличие шкафчика определённого размера ограничит ассортимент доступной для покупки техники

Если у вас установлены навесные потолки, то можно воспользоваться пустым местом между потолком и плитами, расположив там трубу. При подобном выходе из положения гофра будет полностью скрыта от любых глаз.

К сожалению, при подобном монтаже усложняется ремонт и замена вентиляционной системы

Что такое гофра и зачем она нужна для вытяжных устройств

Гофрированная труба — важный элемент кухонной вытяжки проточного типа. В таком устройстве попавшие в купол дым, пар и копоть от плиты выводятся из помещения в общедомовую вентиляцию или на улицу. Гофра соединяет вытяжное устройство с отверстием выхода загрязненного воздуха.

Не всегда проем вентиляционной шахты или стена, в которой можно сделать выводящее отверстие, находится рядом с плитой. Чтобы протянуть воздуховод от вытяжного устройства, иногда необходимо преодолеть углы, обойти трубы или другие препятствия. Справиться с этим под силу только прочной, но при этом гибкой гофрированной трубе.

Гофру можно согнуть нужное количество раз, вытянуть или сжать, и она сохранит свою конфигурацию. Пространство внутри трубы не будет перекрыто или сужено, создавая дополнительное сопротивление воздуха и требуя увеличения мощности вытяжки.

Особенности монтажа воздуховодов

Для каждого типа воздуховода предусмотрены свои особенности установочных работ, свои нюансы монтажа.

Металлические воздуховоды

Монтаж воздуховода для кухонной вытяжки гофры, делается при наличии пары хомутов и вентиляционной решетки. Решетка крепится на специальный фланец, который выходит из вентиляционной шахты, а потом на отверстие в решетке крепится воздуховод. Закреплять все соединения нужно металлическими хомутами.

У гофры достаточно плюсов. При монтаже, не нужно использовать дополнительные переходники. Но ее шумность в процессе вентиляции не вызывает оптимизма, а также есть дополнительное сопротивление при проходе воздуха через алюминиевые складки.

Металлические прямоугольные воздуховоды крепятся с помощью фланцев и ниппелей, а также дополнительно соединяются скобами. Металлические воздуховоды легко устанавливаются, имеют низкое аэродинамическое сопротивление, и вдобавок устойчивы к влиянию влаги и появлению коррозии.

Пластиковые воздуховоды для вытяжек

Пластиковый воздуховод состоит из ПВХ, толщиной приблизительно 1 мм. Он может быть прямоугольным и круглым. Продаются данные воздуховоды разных размеров, но если нужно, для соединения можно использовать ПВХ—соединители круглой или прямоугольной формы. Все стыки при соединении пластиковых деталей должны промазываться герметиком.

Стандартный выход кухонной вытяжки имеет круглую форму, так же как и вытяжка в вентиляционный канал. Поэтому целесообразно использовать переходники, с круглой на прямоугольную, если используется плоский воздуховод.

Размер воздуховода и выходное отверстие вытяжки желательно выбирать одинаковыми. Но это зависит от мощности последней. Если ее производительность низкая, в районе 350-400 м.куб/час, то воздуховод можно сузить с помощью переходника.

Также при установке используются колена, в местах, где нужно сделать изгиб. Но для того чтобы увеличить эффективность очистки воздуха и уменьшить шумность, количество изгибов должно быть минимальным.

Дополнительно, перед тем как установить вытяжку в конце воздуховода можно поставить антивозвратный клапан, который предотвратит возврат негожего воздуха

Также при крепеже вытяжки, важно учитывать высоту расстояния до варочной поверхности. Так как высокая температура при готовке может привести к деформации вытяжки или пожару. Монтаж воздуховода для вытяжки в квартире и в частном доме, желательно проводить с помощью компетентных специалистов

Это будет гарантировать безопасность эксплуатации кухонной техники

Монтаж воздуховода для вытяжки в квартире и в частном доме, желательно проводить с помощью компетентных специалистов. Это будет гарантировать безопасность эксплуатации кухонной техники.

Выбор диаметра и особенности монтажа гофротруб для вентиляции

Для обустройства вентиляции и вытяжки необходимо использовать двухслойные гофротрубы, обладающие гладкими внутренними стенками. Пластиковая гофра может использоваться для монтажа вентиляции со скоростью воздушного потока до 30 м/с и давлением в пределах 0.8-5 мПа.

Согласно положениям ГОСТ №21.602 «Отопление и вентиляция», минимальное сечение вытяжки для разных помещений составляет:

• кухня и столовая — ∅ 190 мм;
• санузел (1 этаж) — ∅ 190 мм;
• санузел (2 этаж) — ∅ 160 мм;
• котельное помещение — ∅ 170 мм;
• гардеробная — ∅ 140 мм.

Данные указаны для естественной вытяжки, не оборудованной вентилятором. Представленные на рынке гофротрубы из ПВХ для вытяжки и вентиляции имеют диаметр от 80 до 400 мм, мерная длина изделий варьируется в пределах 1-6 метров.

Гофротрубы для вентиляции с гладкими внутренними стенками

Осуществляя установку вентиляции необходимо учитывать следующие рекомендации:

1. Установленная труба вытяжки не должна иметь прогибов, которые снижают пропускную способность вентиляции, она монтируется в максимально растянутом виде.
2. Нельзя перегибать гофру — допустимый радиус изгиба равняется двукратному диаметру вентиляционной трубы, уменьшение радиуса приводи к снижению давления в вентканале.
3. Труба вентиляции устанавливается так, чтобы воздух перемещался по направлению спирали гофры, которое указывается на стеках трубы.
4. При размещении вытяжки внутри стен пластиковую гофру необходимо укладывать внутри защитных металлических гильз.

Гофротрубы для вытяжки имеют минимальный вес, что позволяет фиксировать их на стенах либо потолке с помощью алюминиевых монтажных хомутов. Для стыковки труб  вентиляции между собой используются фасонные элементы — соединительные муфты.

Труба устанавливается так, чтобы не менее 3 витка гофры входили внутрь муфты, в которой предусмотрены уплотнительные кольца из резины либо синтетического каучука (EPDM). Кольца размещаются между ребрами гофротрубы, фиксируя ее и обеспечивая герметичность вентканала.

Перед установкой трубы вытяжки внутрь муфты поверхность гофры необходимо покрыть силиконовым герметиком. Вдавливать трубу внутрь муфты необходимо вручную, ударные воздействия молотком недопустимы, поскольку они могут нарушить целостность пластиковой конструкции.

Преимущества гофры для подключения вытяжки

Преимущества гофрированной трубы для вытяжки на кухне таковы:

1. Воздуховод из гофрированной трубы легко монтировать. Он не требует использования угловых элементов, поскольку гофра может изгибаться под нужным углом.
2. При необходимости можно соединить несколько труб с помощью хомутов, что делается быстро и просто. Вся конструкция легко собирается и разбирается, что упрощает и монтаж, и обслуживание и разборку в будущем.
3. Труба растягивается и сжимается, причем без дополнительных инструментов. Ей можно придать оптимальную длину и проложить по нужной траектории.
4. Позволяет не создавать углов в 90 градусов, делая более плавные изгибы. Благодаря этому снижается шум и упрощается работа устройства (чем меньше прямых углов в воздуховоде, тем легче через него будет проходить воздух).
5. Удобна в применении для обустройства воздуховода в ограниченном пространстве и кухне с нестандартной планировкой.
6. Алюминиевая гофра легко режется при помощи обычных ножниц.
7. Приемлемая цена. Гофра стоит в несколько раз дешевле, чем металлическая или пластиковая труба для вытяжки.
8. На строительном рынке есть гофра с разным сечением, что позволяет подобрать нужный диаметр под конкретную вытяжку.
9. Гофра не может загореться или расплавиться при работе устройства, поскольку рассчитана на температуру до 300 градусов.

Основные недостатки

У гофры есть и явные недостатки:

1. Из-за негладкой поверхности трубы на ее стенках (как изнутри, так и снаружи) быстрее скапливается жир и прочая грязь. Вымыть все складки до полной чистоты намного сложнее, чем очистить гладкую пластиковую трубу.
2. Из-за негладкой поверхности создается гораздо больше шума, чем в гладкостенных воздуховодах.
3. Гофра выглядит менее эстетично, чем обычная труба из пластика, и хуже вписывается в кухонный интерьер. Приходится либо смириться с таким «украшением», либо придумывать, как можно закрыть гофру вытяжки.

Сравнение с жестким пластиковым воздуховодом

Из всех труб для вытяжки наиболее распространенными и популярными вариантами являются алюминиевая гофра и гладкая пластиковая труба. Чтобы сделать правильный выбор, нужно понимать принципиальную разницу между ними:

1. Пластиковый воздуховод для вытяжки обойдется дороже, чем алюминиевая гофра.
2. Пластиковые трубы нельзя растянуть, сжать или согнуть. Поэтому нужно заранее знать все размеры воздуховода, длину от вытяжки до вентиляционного отверстия, углы и т.д. К тому же сам монтаж такого воздуховода делается сложнее, чем установка гофры.
3. Пластиковый воздуховод намного сложнее смонтировать в ограниченном пространстве, не ухудшая работоспособность устройства.
4. Пластиковая вытяжка не так сильно загрязняется, как гофра, и намного легче моется.
5. Гладкостенный пластиковый воздуховод, в отличие от гофры, создает намного меньше шума (поскольку воздух не «цепляется» за гладкую поверхность).
6. Пластик можно подобрать под цвет кухни и стиль ремонта, поскольку он выпускается в разной цветовой гамме. По необходимости его можно легко покрасить или чем-то оклеить.

Гофротруба на кухне смотрится не очень красиво

Что лучше выбрать: гофру или пластик? Определитесь, что для вас важнее: эстетика и чистота (у пластиковых изделий), или низкая цена и легкость монтажа (у гофрированной трубы).

Виды и габариты соединителя

Строительный рынок предлагает многообразные модификации вентиляционных ребристых труб с различным диаметром круглого и периметром прямоугольного сечения. У каждой из разновидностей есть свои достоинства и недостатки

Важно правильно подобрать размеры гофры для вытяжки по диаметру вентиляционного канала и местоположению зонтика

Воздуховод для вытяжки на кухне

2.1

Разновидности труб

Конструктивное исполнение гибких воздуховодов бывает каркасным и спирально-навивным. В том и другом случае основой является стальная проволока. Оба вида скелетов обтягиваются фольгой из пищевого алюминия или полимерным материалом.

Их отличие в том, что спиральные металлические гофры для вытяжки растягиваются до трёхкратного размера, но вернуть трубу в исходное положение не получится, а каркасная конструкция после удлинения легко принимает свой первоначальный вид. По материалу покрытия различают изделия:

1. 1. Пластиковые гофры для вытяжки — преимущественно относятся к каркасному направлению. Они герметичны и долговечны, но высоких температур не выдерживают.
2. 2. Утеплённые — между двумя слоями фольги прокладывают минеральную вату. Воздуховоды с таким покрытием также являются каркасными, цена их гораздо выше. Применяются для прокладки вентиляции на чердаках и в неотапливаемых помещениях.
3. 3. Алюминиевая гофра (спирально-навивная конструкция) изготавливается из алюминиевой ленты. Этот вид часто используют для подключения вытяжки на кухне. Единственный недостаток — рифлёная поверхность плохо поддаётся чистке. Но низкая цена (100−150 рублей за метр) позволяет не мыть, а просто заменять загрязнённый участок.

Декоративный короб для вытяжки на кухне: особенности изготовления

2.2

Выбор по размерам

Длина и диаметр гибких труб для присоединения вытяжки к вентиляционному каналу бывают различными и зависят от размеров патрубка на зонтике и расстояния между точками подключения. Стандартными считаются сечения 100, 120 и 150 мм, но встречаются и другие диаметры. Чтобы не промахнуться, лучше заглянуть в инструкцию к вытяжке или снять размер непосредственно с присоединительного патрубка.

Длина рукава определяется заводом-изготовителем и может соответствовать стандартным 1,5, 2,0 и 3,0 метра или продаваться бухтами ёмкостью 20−100 м. При выборе соединителя необходимо учитывать следующие моменты:

1. 1. Брать гибкий воздуховод меньшего диаметра нельзя, т. к. он не обеспечит пропуска необходимого объёма газов, что приведёт к снижению эффективности проветривания. Больший размер ставить можно, но придётся докупить переходник для стыковки рукава с горловиной зонтика.
2. 2. Надо учесть, что монтаж гофры осуществляется в растянутом состоянии, потому и отмерять трубу в магазине следует в таком же виде. На формирование изгибов необходимо припустить 0,5 м на каждые 2 поворота. В идеале воздуховод не должен быть длиннее 3 м, т. к. каждый лишний метр отнимает 5−10% производительности вытяжки.
3. 3. Стоит затребовать у продавца сертификат качества на товар. В покрытии рукава бывают микротрещины, невидимые до начала эксплуатации.

Некоторые плюсы и минусы гофры уже обозначены выше, но можно добавить следующие оценки:

• Трубу легко не только монтировать, но и удлинять посредством соединения хомутами.
• Сжать и растянуть рукав можно без применения каких-либо приспособлений.
• Траектория прокладки может быть любой.
• Углы перехода плавные, что снижает аэродинамическое сопротивление в трубе.

Это интересно: Пластиковые воздуховоды для вентиляции — расчет, подбор и монтаж

Монтаж полужёсткого алюминиевого воздуховода

Чтобы установить вентиляционную конструкцию из гофрированного алюминия, необходимо выполнить следующие действия:

• один торец трубы надевается на соединительную муфту;
• сверху накладываются два хомута;
• в другой торец муфты вставляется конец второй трубы;
• место соединения подтягивается винтами хомутов.

Вышеописанный способ монтажа благодаря высокой пластичности алюминия позволяет сформировать достаточно герметичное соединение. Впрочем, домашних дел мастера зачастую используют другую, менее трудоёмкую и более дешёвую методику без муфты. Для её реализации они приобретают гофротрубы разного диаметра. Далее всё очень просто: меньшая вставляется в большую на глубину до 50 сантиметров. Но и здесь для обеспечения надёжности стыка применяются винтовые хомуты.

Закреплять трубу на стене нужно при помощи пластиковой муфты

Некоторые особенности монтажа гофротрубы

Установка гофротрубы на кухне не требует особых умений и навыков. Все работы можно выполнить самостоятельно. Однако для того, чтобы система функционировала долго и эффективно, при монтаже нужно учитывать несколько важных моментов.

Если не удалось подобрать диаметр гофры под вытяжку, используется изделие с большим размером, соединяющееся через специальный переходник. Для кухонной вытяжки это будет только плюсом: при увеличении размера уменьшается скорость потока воздуха, а значит, снизится шум. Перед установкой гофры на вентиляционное отверстие устанавливается специальная площадка с решеткой, фланцем и обратным клапаном. Она используется для того, чтобы полностью не перекрывать вытяжку трубой. Решетка служит для естественной вентиляции, фланец – для принудительной. Тогда воздух в кухне будет постоянно обновляться независимо от того, работает принудительная тяга или нет. Если в кухне есть второе отверстие вентиляции, можно подсоединить трубу к фланцу без решетки.

Каждый поворот под острым углом снижает производительность системы на 10 %! (MISSING)Установка вытяжки должна быть выполнена в максимальной близости от вентиляционного отверстия. Перед монтажом гофры желательно прочистить вентиляцию в квартире. Также нужно проверить наличие тяги. Для этого к отверстию прикладывают лист бумаги. Если он держится сам, без помощи рук, то тяга есть.

Важно подобрать оптимальную производительность вытяжки для кухни. Ее легко проверить с помощью анемометра, который устанавливают в основании трубы

Труба и вытяжное устройство должны совпадать по размерам и сечению. В противном случае придется использовать переходник.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как выбрать и установить фильтр для воды под мойку

Рекомендации по установке

Гофру идеально прятать над кухонным гарнитуром или в шкафчиках. Переходники для монтажа не потребуются, так как она гибкая и отлично проходит все углы.

Рекомендации по установке:

• Гофрированный воздуховод перед монтажом нужно растянуть. Это позволит снизить уровень шума во время работы вытяжки.
• Для крепления трубы к патрубку вытяжной системы используется хомутик. На вентиляционном отверстии гофру также необходимо фиксировать.
• Если выход в сеть вентиляции находится в противоположном углу от вытяжной конструкции, гофру можно пустить под потолком. Этот вариант хорош, если в комнате подвесные потолки или широкий верх кухонного гарнитура, где и спрячется алюминиевая труба. При таком положении гофрированный воздуховод будет изгибаться плавно, благодаря чему производительность вытяжки сохранится.
• Если вытяжное устройство имеет круглое сечение, то нужна гофра. Если вытяжка снабжена прямоугольным отверстием, то покупаем воздуховодный канал прямоугольного типа. Сечения трубы и отверстия вытяжки должны совпадать. Использование различных переходников только снизит производительность.
• Ни в коем случае нельзя приобретать воздуховод меньшего диаметра (в сравнении с вытяжным отверстием). Такая оплошность приведет к уменьшению производительности системы. Вытяжка будет вынуждена работать в усиленном режиме, что быстро выведет ее из строя.
• В вентиляционное отверстие рекомендуется поставить решетку с обратным клапаном. Это сохранит поступление свежего воздуха. В данном устройстве есть отдельные отверстия для естественной вентиляции и для гофрированной трубы. Гофра вставляется во второе, а первое остается свободным.

Базовое правило, о котором мы уже упоминали, – минимум поворотов. Если получается, то лучше спланировать вытяжку поближе к вентиляционному отверстию.

Как произвести монтаж гофры

Как должна выглядеть идеальная гофра? Ответ прост – никак. В идеале ее не должно быть видно. Обычно их полностью помещают в навесной шкаф. Монтажные работы проводятся без учета сложных элементов и специальных проводников, поэтому часто установку проводят самостоятельно, чтобы не тратить лишние деньги на услуги специалиста.

Конструкция не нуждается в дополнительных соединениях за счет своей гибкости. Она просто огибает любое препятствие на пути к выходу. При установке максимально растяните гофру и установите именно в таком виде. Это поможет снизить или полностью устранить все шумы, создаваемые вентилятором вытяжки. Если этого не сделать, то появятся излишние складки, которые в следствии вызовут шумную раздражающую вибрацию.

Хомут — устройство, необходимое для крепления гофры

Чтобы не допустить никаких ошибок при установке, ознакомьтесь со следующими простыми правилами и последовательностью действий.

1. Если отверстие вентиляции находится от вытяжки на значительном расстоянии, то поместите гофру прямо под потолком. Результатом выполненной работы будет эффективность и надежность конструкции, потому что таким образом вы избежите всех острых углов и лишних изгибов. Так как уже говорили выше, что лучшим вариантом для расположения гофры будет скрыть ее, то для этого подойдут также навесные потолки. За ними она скроется идеально и не будет лишний раз напоминать о своем существовании.
2. Опять-таки, тщательно и правильно подберите диаметр, не делайте его слишком узким, чтобы не нагружать работу вентилятора. Также не рекомендуется устанавливать гофру диаметром больше или же прямоугольную на круглый выход отверстия. Никому ведь не нужен дополнительный труд, которого можно и нужно избежать, а такая установка повлечет за собой монтаж специальных переходников, на которые также нужно тратить средства.

Этапы монтажа

Последовательность действий при монтаже:

• в первую очередь возьмите специальную решетку, внутри которой находится обратный клапан — она устанавливается первой и служит для того, чтобы обеспечить вентиляционную шахту притоком свежего воздуха, если вентилятор находится в выключенном состоянии;
• установите анемометр — тот прибор нужен для измерения скорости движения газов в вентиляционной системе, вы сможете определить объем производительности, который быть должен быть не менее трем объемам вашей кухни;
• перед установкой убедитесь, что присутствует обратная тяга — это проверяется путем прикладывания любого листка бумаги к решетке вытяжки: если лист прилипнет к отверстию, означает, что тяга присутствует, а это может ухудшить результативность искусственной системы вентиляции;
• еще раз внимательно изучите путь, который будет проходить гофрированная труба и добейтесь минимального значения изгибов или поворотов- это в несколько раз может снизить эффективность вентиляционной системы.

Кстати, при покупке вытяжки, производители или реализующие организации предложат посчитать в комплект гофрированную трубу. Все мы знаем, что любая комплектация обходится дороже, чем скупка компонентов по отдельности. Чтобы избежать лишних трат, просто откажитесь от этой идеи, ведь вы можете все рассчитать самостоятельно и отдельно приобрести столько метров трубы, сколько необходимо именно вам.

Это не копеечный кабель для интернета, поэтому подбор воздуховода осуществляйте после приобретения вентиляционной системы. Вся остальная информация по подходящему диаметру будет в инструкции к конкретной модели приобретенного вами устройства.

Комментарии касательно диаметра гофры

Это очень важный пункт при выборе своей гофры, потому что имеет прямое отношение к сроку работы вентиляционной системы. Если правильно подобрать диаметр воздуховода вытяжки, то это может увеличить долговечность устройства не на один год. Существует четыре варианта диаметров:

• десять сантиметров (10 см);
• двенадцать сантиметров (12 см);
• двенадцать с половиной сантиметров (12,5 см);
• пятнадцать сантиметров (15 см).

Для каждой вытяжки есть специальная инструкция, в которой описаны рекомендованные диаметры гофры. Почему размер гофры может увеличить или сохранить назначенный срок службы? Потому что, если мы возьмем гофру с диаметром меньше указанного, то вентилятор станет работать в более высоком режиме производительности, а это без проблем может привести к неполадкам или полной поломке вытяжки.

Касаемо длины гофры, здесь нет никаких предостережений, все зависит от индивидуального расположения приборов на вашей кухне. Играют роль лишь количество витков или изгибов в том самом пути, который обеспечивает гофрированный проход. Чем их больше, тем хуже будет работать вентиляционная система. Также длина трубы требует больше мощности работы вентилятора. Хоть эти факты и незначительны, но все-таки их тоже стоит учитывать.

Металлическая гофрированная труба: преимущества и недостатки

Алюминиевые, оцинкованные гофры или трубы из нержавеющей стали используют для обустройства воздуховодов как в промышленности, так и в бытовых условиях. Это обусловлено надежностью и прочностью металла.

Гофротрубы из металла прочные, долговечные, устойчивые к химическим воздействиям и недорого стоят

Самый популярный из металлов в перечне гофрированных труб – алюминий, что достигается благодаря его высокой стойкости к температурным перепадам. Он выдерживает мороз -30 °C, не горит и не плавится даже при +250 °C. Это главное преимущество, допускающее использование гофры для газовой колонки, но не единственное. Другие достоинства материала приведены ниже:

• прочность и стойкость к химическим воздействиям;
• отличные аэродинамические свойства;
• простота установки, достигаемая благодаря гибкости и возможности растянуть трубу на нужную длину;
• легкость кроя, так как нужную длину можно отрезать обычными ножницами;
• широкий выбор диаметра нужной модели (диапазон составляет от 100 до 150 мм);
• долговечность;
• не требует дополнительной защиты от внешних воздействий даже на лицевой стороне;
• приемлемая цена.

Среди недостатков воздуховодов из нержавейки и алюминия следует отметить:

Из-за легкости металлические гофротрубы подвержены образованию вмятин

• броский и грубый внешний вид;
• чрезмерную легкость, которая приводит к образованию вмятин во время монтажа;
• невозможность вернуть первоначальную форму после растягивания трубы, что требует особой аккуратности;
• трудности в мытье из-за множественных складок на гофре;
• невозможность демонтажа, поскольку может нарушиться герметичность.

Правила эксплуатации оборудования

При правильной установке гофра гарантированно прослужит до 50 лет, но при этом необходимо соблюдать правила эксплуатации. Прежде всего нужно помнить, что исходящий воздух может достигать температуры 100–150°, а это значит, что труба будет нагреваться. Чтобы исключить возникновения пожароопасной ситуации, категорически запрещено:

• соприкосновение с посторонними легкоплавкими предметами;
• прямой контакт с электрическими кабелями;
• длительное накопление мусора, пыли, паутины и т. д.;
• попадание воды и других, особенно горючих, жидкостей на наружную поверхность гофроканала.

Регулярный уход за вентиляционной трубой значительно продлит срок её службы и обезопасит жильцов от возникновения экстренных ситуаций.
