Гидроудар в системе водоснабжения и отопления: причины + профилактические меры

Причины возникновения

Сужение трубопровода

Различают несколько основных причин возникновения гидроударов в системе отопления, среди них можно выделить следующие:

1. Резкое открытие (закрытие) запорной арматуры;
2. Наличие в системе воздушных пробок;
3. Резкое сужение трубопровода;
4. Изгиб трубопровода;
5. Резкое изменение режима работы насоса – пуск или остановка.

Резкие манипуляции с запорной арматурой – открытие или закрытие – приводят к мгновенному изменению давления в зоне устройства. При закрытии повышается давление на арматуру и ее соединительные элементы. При этом часто повреждаются уплотнения резьбовых соединений, межфланцевые прокладки, а при высоком давлении – элементы запорного устройства.

При быстром открытии в зоне за арматурой имеется область низкого давления. Жидкость мгновенно устремляется в нее, приобретая большую скорость. В этом случае разрушению подвержены элементы, расположенные после арматуры. Особенно подвержены гидроударам участки с большим гидравлическим сопротивлением – изгибы трубопроводов, отопительные приборы (радиаторы, конвекторы и так далее).

Наличие воздушных пробок в системе обусловлено ее неверной конфигурацией, ошибками при монтаже. В результате ошибок монтажа не соблюдается нормативный уклон коммуникаций, образуются «мешки» и «мертвые зоны». На этих участках часто образуются воздушные пробки.

Жидкость останавливается перед пробкой, давление начинает расти. Жидкость постепенно сжимает воздушный объем и при достижении определенной величины давления прорывает препятствие. После этого она движется с большой скоростью в зону пониженного давления, нанося повреждения элементам системы.

При резком сужении трубопровода вода также приобретает высокую скорость. Сужение может быть создано при сооружении сети или в результате образования прочных отложений (накипи и так далее). Изменение диаметров трубопроводов отопления должно происходить плавно по длине.

Частая причина гидроударов – смена режима работы циркуляционного насоса. Особенно часто гидроудары происходят при пуске насоса (особенно на высокой скорости). При этом жидкость приобретает скорость и движется по коммуникациям, имевшим до этого гидростатическое давление. При пуске вода приобретает динамическую составляющую давления, это увеличивает ее скорость.

При остановке насос становится естественным препятствием на пути воды. Давление перед ним увеличивается, происходит проброс порций рабочей среды через рабочее колесо.

Гидроудары – постоянное явление в системах парового отопления. Они обусловлены разным фазовым состоянием пара и воды. Поэтому коммуникации паровых комплексов выполняются из металлов с повышенной толщиной стенки.

Разновидности

Есть несколько видов действующих классификаций устройств. Наиболее практичной считается группировка по типам применяемых мембран. На сегодняшний день практически все устройства выпускаются с диафрагменной мембраной. Баллон неразборный, выполненный из прочной стали. Обычно состоит из двух полусфер, сваренных между собой. Мембрана монтируется таким образом, чтобы полость резервуара делилась на две части. Подсоединительный патрубок остается в одной части, а золотник – в другой.

Баллонная мембрана подлежит замене. Но современные материалы способны выдерживать повышенные нагрузки довольно длительное время без потери целостности и упругости, поэтому необходимость в замене мембраны практически отпала. Резервуар для баллонной мембраны разборный. Вода находится в резиновой камере и не соприкасается с внутренними стенками резервуара. Шаровая мембрана сегодня практически не используется, она считается раритетом.

Что такое гидроудар

Гидравлический удар(гидроудар) представляет собой кратковременное, но резкое и сильное повышение(понижение) давления в трубопроводе(в системе водоснабжения) при внезапном торможении(ускорение) двигавшегося по нему потока жидкости.

Гидроудар в системе водоснабжения

Простыми словами гидроудар-это резкий скачок давления в трубах

Гидравлический удар бывает:

• Положительный – когда давления в трубопроводе очень резко повышается. Это может произойти, при быстром закрытие крана(вентиля, задвижки) или включения насоса.
• Отрицательный – когда наоборот, происходит понижение давления в водопроводе, из-за того, что открыли кран или выключили циркуляционный насос.

Наибольшую опасность для водопровода представляет положительный гидроудар. Допустим вы открыли кран и помыли посуду. Закончили мыть, вода вам не нужна, закрыли кран.

При этом в водопроводе происходит следующее. Водный поток некоторое время, по инерции, течёт с прежней скоростью. Потом сталкивается с преградой (кран ведь закрыли). И «ударяясь» об эту преграду, образуется обратная волна. А так как вся система водоснабжения герметична. У этой обратной волны происходит столкновение с водным потоком идущим на встречу. В результате получается гидроудар.

Самые первые признаки гидроудара – глухие стуки и щелчки, слышимые при открытие или закрытие крана. Появления подтеков в местах соединения водопроводных труб или подтекающие краны.

Причины возникновения гидравлического удара

Основными причина , возникновения гидроудара системе водоснабжения:

• Резкое перекрытии запорной арматуры(кранов, вентилей, задвижек.
• Поломка или отключение циркуляционного насоса, насосной станции.
• Воздушные пробки в системе водопровода.
• Перепады сечения водопроводных труб.

В основном, гидроудар происходит при резком закрытии запорной арматуры. Вода проходит по трубам с постоянным давлением, но когда происходит резкое перекрытие водного потока. Давление воды на стенки труб увеличивается в несколько раз.

И в результате, могут лопнуть трубы или придут в негодность уплотнители резьбовых соединений и запорные элементы.

Трещина в трубе-после гидроудара

Конечно, резко закрытый кран не единственная причина возникновения гидроудара. Похожая ситуация бывает когда в системе остаётся воздух. В тот момент когда открывается кран, вода сталкивается с пробкой из воздуха.

И эта воздушная пробка в условиях замкнутого пространства выступает амортизатором. Вследствие чего с огромной силой выталкивает воду и происходит удар.

Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы

Последствия гидроудара

Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.

От первого гидравлического удара, повреждение водопровода, обычно не происходит. Ведь изделия для водоснабжения изготавливаются с запасом, в случае повышения давления. Но последующие гидроудары будет бить в то же самое, слабое место. И в какой — то момент труба или запорная арматура выйдут из строя.

Если прорыв водопровода произошёл в квартире многоквартирного дома, то произойдет затопление, будет повреждено имущество, вашей квартиры и соседей снизу.

Последствия гидроудара- затопило квартиру

В случае повреждения центрального водопровода Может произойти отключения нескольких домов или района. То это уже чрезвычайное положение. Так как жильцы многоквартирных домов останутся не только без питьевой воды, но и без канализации.

Ну а если в результате гидроудара повреждается труба горячего водоснабжения. То это может привести к серьёзным ожогам.

Основные причины возникновения

Специфический гидравлический удар в функционирующей обогревательной системе может произойти по разным причинам. Классическая магистраль обогревания частного дома обязательно состоит из самых разных конструктивных деталей: трубопроводы разного размера, а также многие другие элементы, которые оказывают большое воздействие на перепады давления жидкости. Экспертами неоднократно было замечено, что непрофессиональная сборка устройств и некачественный монтаж отопительной системы могут послужить основной причиной больших скачков давления. К основным причинам можно отнести следующие моменты:

• Засорение установленных фильтров.
• Во время работы ранее исправный насос дал неожиданный сбой.
• Мастер соединил разные по диаметру трубы.
• Слишком быстро сработал вентиль, что и спровоцировало сильный гидроудар.
• В используемой отопительной установке присутствуют пробки.

Циркуляционный агрегат может перестать выполнять основные свои функции из-за плохого качества деталей, а также по другим причинам. Это может быть снижение уровня воды в подземной скважине или неправильное определение основных рабочих параметров агрегата. Для избежания негативных последствий эксперты рекомендуют все же устанавливать источник гарантированного бесперебойного питания.

Отсеки завоздушенности в эксплуатируемой обогревательной системе могут возникнуть не только в классическом загородном доме, но и в высотном сооружении. В первом случае это происходит тогда, когда из труб стравили не весь воздух. А в квартире можно отчетливо слышать характерные звуки гидроударов в тот момент, когда осуществляется подача горячей воды с приходом холодов. Чтобы предотвратить прорыв труб на тепловой электростанции, первичная подача не горячего теплоносителя осуществляется под небольшим напором. Все параметры повышают только во время наступления холодов.

Конструкция шарового вентиля спроектирована так, что этот элемент неизбежно спровоцирует скачек уровня давления задействованного теплоносителя. А все дело в том, что закрытие осуществляется не постепенно, как в случае с винтовыми отпорными кранами, а очень резко. В результате этого вода неизбежно сталкивается с различными преградами.

Места соединения разных по размеру труб сами по себе являются слабым звеном. Эти фрагменты подвергаются воздействию быстрого потока жидкости, из-за чего постоянно испытывают огромные нагрузки. Даже засорение фильтра различными микрочастицами препятствует стабильному функционированию насоса, что чревато большим перепадом давления.

Воздействие распространенных негативных факторов

Как избежать гидроударов

Защитный клапан от гидроудара

Без переустройства водного контура единственной защитой от гидравлического удара является плавное перекрытие запорного элемента. Если кран закрывается туго, допустимо передвигать рукоятку небольшими рывками. Такой способ можно применять к кранам в быту и на производстве.

Частично модернизировать домашний водопровод можно за счет подключения насосного оборудования с автоматизированным блоком управления. Плавной корректировки напора в сети добиваются монтажом приборов с автоматическим изменением количества оборотов или со встроенными частотными преобразователями.

Комплексная защита от гидроудара в системе водоснабжения квартиры осуществляется такими методами:

• Установка труб большого диаметра. Это способствует снижению вероятности гидроудара. Скорость продвижения воды в широких магистралях всегда ниже, в отличие от узких.
• Врезка амортизирующих эластичных вставок перед перекрывающим элементом, расширяющихся при повышении напора, отчасти снижая его. Чтобы достигнуть необходимого результата, вполне хватит амортизаторов длиной в 20–30 см. Если же водопровод тянется на большое расстояние, размер вставки увеличивается на 10 см.
• Монтаж защитного клапана диафрагменного типа. Его устанавливают на отводе водоснабжающей линии рядом с насосом, чтобы сбрасывать заданный объем жидкости при повышении давления.

Подобный компенсатор гидроударов во внутренних системах водоснабжения приводится в движение при помощи электрокоманды контроллера или посредством пилотного устройства быстрого реагирования. Защитный элемент срабатывает, когда напор увеличивается больше безопасного уровня, обеспечивая защиту насосному оборудованию при неожиданной остановке. В момент избыточного повышения давления происходит полное открытие регулятора, а при снижении напора до допустимого значения – клапан медленно закрывается.

Применение гидроаккумукляторов в качестве компенсаторов также способствует сведению последствий резкого повышения давления в водоснабжающей системе к минимуму. Конструкция установки представляет собой корпус из металла с расположенной внутри резиновой диафрагмой. При гидравлическом ударе, мембранная деталь смещается, благодаря чему гидробак принимает в себя избыток воды. Когда угроза прорыва водопровода пройдет, и напор снизится, диафрагма вернется в первоначальное положение за счет давления воздуха, находящегося с другой стороны.

Избежать мощного гидроудара в сети горячего водообеспечения либо отопления можно, оборудовав клапан терморегуляции шунтом – узкой трубкой с внутренним сечением от 0,2 до 0,4 мм, которую ставят в направлении перемещения теплоносителя.

Шунтирование используют при обустройстве независимых систем, в которых применялись лишь новые трубы. Ржавчина и осадок в старых трубопроводах сведет эффективность шунта к нулю. Поэтому когда трубка ставится на входе в систему, советуют выполнить монтаж эффективных водяных фильтрующих элементов.

Также в сетях, где циркулирует кипяток, устанавливают защитные термостаты. Они отслеживают напор в сети и не позволяют ей функционировать после достижения опасного значения. Агрегат оборудован пружинным механизмом, который размещается между термоголовкой и клапаном. Срабатывание пружинного механизма происходит при повышенном давлении, препятствуя полному закрытию клапана. Монтаж термостатов выполняется в строгом соответствии с указанным на корпусе направлением.

Компенсатор гидроударов во внутренних системах водоснабжения FAR

—>

Наименование	Размер	Розничная цена, руб.	Цена со скидкой, руб.
Компенсатор гидроударов во внутренних системах водоснабжения FAR FA 2895 12	1/2″

Полный прайс-лист на клапаны FAR в формате Excel вы можете скачать здесь.

Явление «гидроудара» возникает в случае внезапного открытия или закрытия оборудования (привода смесительного крана, насоса и т. п.), которое приводит к появлению избыточного давления в системе. Компенсатор гидроударов FAR принимает «на себя» избыточное давление, сохраняя нормальные рабочие параметры для компонентов системы. Также его задачей является значительное снижение шума от вибрации, которая возникает в результате закрытия потребителя воды.

Характеристики

• Присоединение — НР 1/2″;
• Максимальное давление — 50 бар;
• Номинальное давление — 10 бар;
• Максимальная рабочая температура — 100°C.

Конструкция

1. Верхняя часть корпуса — латунь CW617N; 2. Пружина — AISI 302; 3. Уплотнительное кольцо — EPDM; 4. Диск — пластик; 5. Нижняя часть корпуса — латунь CW617N; 6. Зажимное кольцо — латунь CW614N; 7. Уплотнение — EPDM.

Уменьшение избыточного давления происходит посредством воздушной камеры и стальной пружины, соединенной с пластиковым диском, имеющим двойное уплотнение, которые поглощают большую часть избыточного давления.

В открытом положении потребителя давление в трубопроводе остается постоянным.

При закрытии потребителя давление в трубопроводе увеличивается, и компенсатор гидроударов FAR поглощает избыточное давление, обеспечивая защиту компонентов системы.

Компенсатор гидроударов рекомендуется устанавливать на конце трубопровода к потребителям (шаровые краны, сантехнические приборы, моторизованные клапаны и т. п.) или на коллекторах.

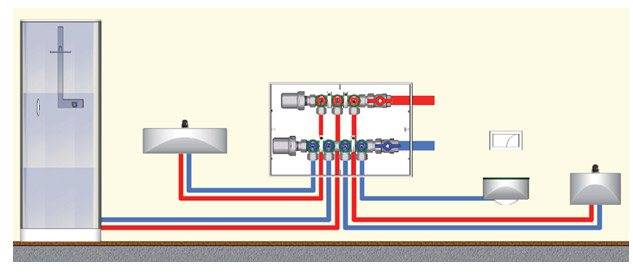

Пример установки компенсатора гидроударов на коллекторах Multifar.

Пример установки компенсатора гидроударов к потребителю.

Компенсатор гидроударов может быть установлен вертикально или горизонтально.

Устанавливая компенсатор гидроударов необходимо убедиться, что его расположение не создает областей, где может происходить застой воды, который приводит к размножению бактерий. Например, следует избегать установки компенсатора в верхней части стояка.

Способы защиты от гидроудара

Чтобы свести к минимуму вероятность возникновения гидроудара необходимо соблюдать правила монтажа водопроводных и отопительных коммуникаций. Но, только этого недостаточно. Для более полной уверенности необходим комплексный подход, соблюдение правил безопасности и технических инструкций.

Проще говоря, чтобы защитить трубопроводные системы от гидроудара необходимо:

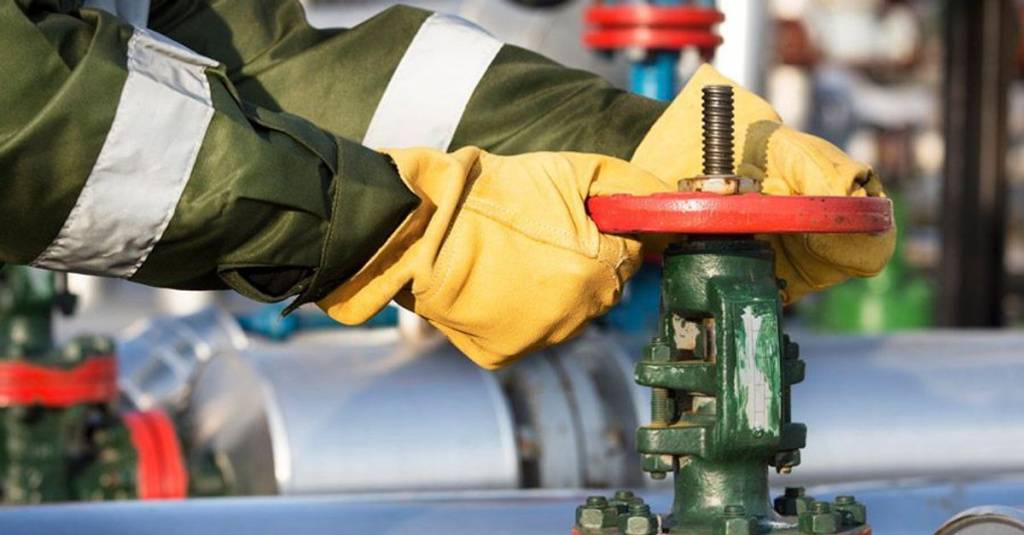

Плавно закрывать и открывать запорную арматуру.

При плавном закрывании крана давление в трубопроводе будет постепенно выравниваться. Ударная волна, возникающая при этом процессе будет иметь незначительную силу, и следовательно, мощность гидравлического удара будет минимальной. Плавное открывание и закрывание запорной арматуры необходимо выполнять не только на промышленных объектах, но когда запускается водоснабжение и отопление в частном доме.

Использовать в системе амортизирующее устройство.

Такое устройство представляет из себя отрезок трубы из эластичного пластика либо каучука, которым заменяется часть жёсткой трубы. Монтируется оно перед термостатом по направлению движения рабочей жидкости. В случае возникновения гидравлического удара происходит растяжение стенок эластичного отрезка трубы, и сила гидроудара значительно гасится.

Использовать гидроаккумуляторы и демпферные устройства.

Гидравлический аккумулятор применяется для поддержания стабильного давления жидкости в трубопроводной системе. Такие устройства выполнены в виде металлического герметичного бака с расположенными внутри эластичной мембраной и воздушным клапаном. В момент возникновения гидроудара, эластичная мембрана перемещается – это позволяет вместить излишек жидкости. Когда давление нормализуется, уменьшается, то мембрана возвращается в исходное положение под воздействием воздуха, расположенного с обратной стороны.

Специальные регуляторы, частотные преобразователи и прочие подобные приборы позволяют плавно регулировать снижение или увеличение скорости вращения насосных валов, которые влияют на скорость движения рабочей среды.  Это позволяет уменьшить силу воздействия и снизить риск появления гидроударов. Чтобы обеспечить плавный пуск и остановку насосов в современных системах применяются специальные клапаны, работающие под управлением электричества.

Также запорная арматура может закрываться автоматически, поэтому применяются автоматические устройства плавного открытия и закрытия арматуры. Конечно вся эта электроника позволяет исключить человеческий фактор, но ставит всю систему в зависимость от электричества. Такие системы необходимо оборудовать резервным источником электроэнергии.

Использовать байпас.

Байпас – это дополнительный участок трубопровода, который монтируется в качестве обходного канала и служит для регулирования пропускной способности трубопроводной системы.

Защитный клапан реагирует на скачки давления и предохраняет систему от гидроударов. Принцип работы таких устройств достаточно прост. Как только давление рабочей среды в местах установки клапанов превышает допустимое, то клапан сразу открывается и происходит сброс давления. Как только давление уменьшается и приходит в норму – клапан закрывается.

Также эти клапаны надо устанавливать рядом с насосом. Предохранительный клапан защищает насосное оборудование в случае непредвиденной остановки в момент отключения электричества.

Применять воздушные клапаны (воздухоотводчики).

Данные устройства необходимы для успешной борьбы с воздушными пробками, которые являются одной из причин возникновения гидравлических ударов. Воздушные клапаны отводят газы из трубопроводной системы, образовавшиеся в процессе работы.

Скорость движения рабочей среды в трубопроводе большего диаметра меньше, чем в трубах с маленьким диаметром. Следовательно, уменьшается возможность возникновения гидроудара. Однако, этот способ гораздо затратнее, так как стоимость труб большего диаметра гораздо выше.

Чтобы избежать последствий, возникающих после гидроударов, необходимо выполнять все рекомендации специалистов. Тем самым защитить всю трубопроводную систему от возникновения гидравлических ударов. Это позволит обеспечить бесперебойную и эффективную работу системы на протяжении длительного времени.

Защита от гидроудара

Чтобы защитить трубопровод от гидравлических ударов, нужно:

Плавно открывать/закрывать запорные элементы

При плавном закрывании крана давление в трубопроводе будет постепенно выравниваться. При этом ударная волна будет иметь незначительную силу, а следовательно, мощность гидравлического удара будет минимальной. Но не во всех случаях возможно обеспечить плавное закрывание крана

Далеко не у всех моделей вентильная конструкция, многие современные краны имеют шаровую систему – достаточно одного неосторожного резкого поворота и кран придёт в положение «закрыто»

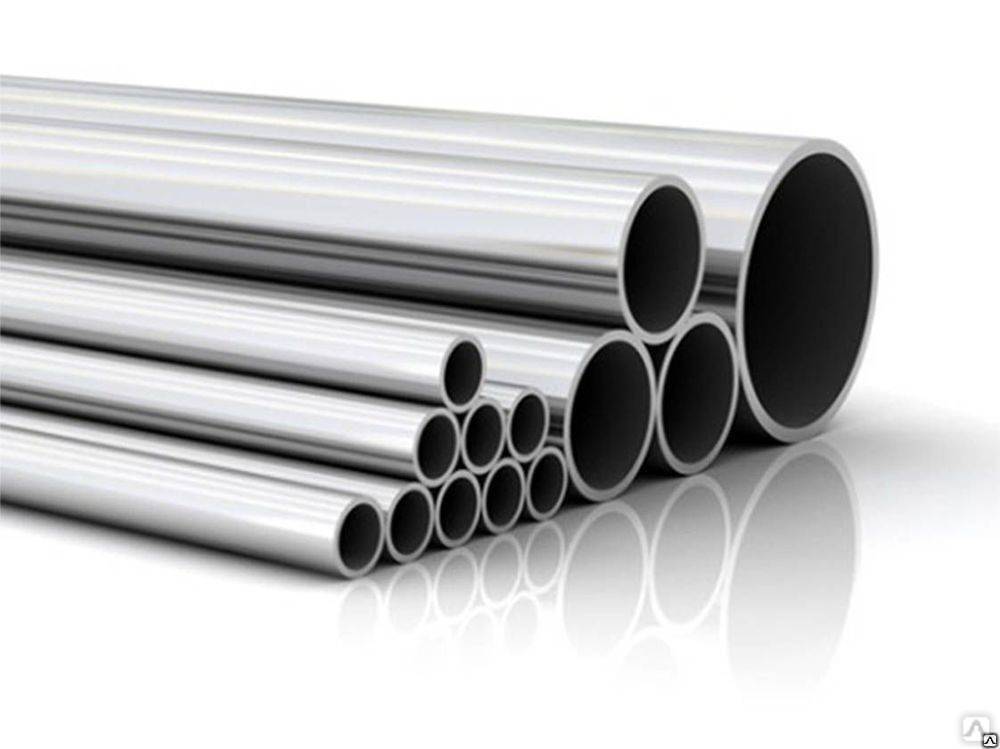

Использовать трубы большого диаметра

В трубопроводах большого диаметра рабочая среда движется с меньшей скоростью, чем в системах с более маленьким диаметром. А чем скорость перемещения потока жидкости меньше, тем слабее сила гидроудара. Однако данный способ гораздо затратнее. Расходы увеличиваются за счёт более высокой стоимости труб и теплоизоляции.

Установить амортизирующее устройство

Данное устройство располагается по направлению движения рабочей жидкости. В качестве амортизатора используется отрезок трубы из эластичного пластик либо каучука, которым заменяется часть жёсткой трубы перед термостатом. При возникновении гидравлического удара происходит растяжение эластичного отрезка и частичное гашение силы удара.

Использовать компенсаторное оборудование

Для сбрасывания лишней жидкости до момента нормализации давления в трубопроводе используется гидравлический аккумулятор. Данное оборудование выполнено в виде герметичного бака, оснащённого мембраной и воздушным клапаном. Мембрана изготавливается из эластичного материала, бак – из стали.

Использовать автоматику насосов

Одной из причин появления гидравлических ударов в трубопроводе является насосное оборудование. Движение рабочей среды зависит от того, насколько быстро вращаются насосные валы. Следовательно, плавное снижение/увеличение скорости вращения позволяет уменьшить силу воздействия и снизить риск появления гидроударов.

На производствах для управления насосным оборудованием используются специальные регуляторы, частотные преобразователи и прочие подобные приборы. Данное оборудование также подходит для использования в бытовых условиях.

Гидравлические удары в коммуникациях появляются при остановке насосного оборудования, например, при исчезновении сети питания. На производствах и в сфере коммунального хозяйства резервные источники используются давно и не раз доказали свою эффективность. Предупреждение аварийных ситуаций и сокращение расходов на ремонтные работы приводят к существенной экономии средств. Включение домашнего насосного оборудования через устройство защиты от гидроударов (стабилизаторы и источники резервного питания) поможет обезопасить внутренние коммуникационные системы.

Использовать байпас

Байпас представляет собой дополнительный участок трубопровода, который используется в качестве обходного канала и служит для регулирования пропускной способности сети отопления. Такие устройства можно монтировать, как в новые системы, так и в уже существующие.

Гаситель гидроударов

Это простое, но эффективное изобретение, работающее по принципу расширительного бака отопительных коммуникаций. При резком перепаде давления жидкость перемещается в мембранный гаситель. После того, как давление в трубопроводе упадёт до рабочей величины, произойдёт выталкивание жидкости обратно в систему. Возвращение воды обеспечивается благодаря избыточному давлению воздуха, находящегося с противоположной стороны мембраны.

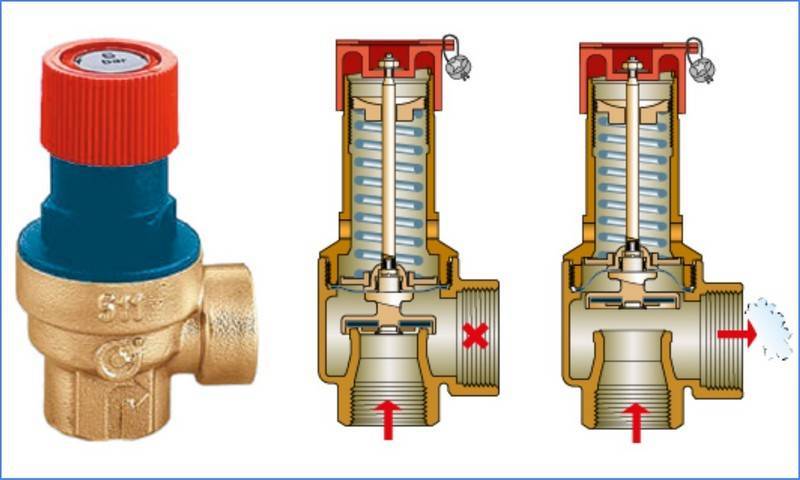

Защитный клапан

Клапан защиты от гидроудара располагается в трубопроводной системе рядом с наносом. Он реагирует на скачки давления, принимая обратную волну и предотвращая гидравлические удары. Клапан оснащён специальным регулятором, который при перепаде давления плавно открывает его. Таким образом, когда обратный поток рабочей среды доходит до насосного агрегата, клапан уже находится в открытом состоянии. В результате этого происходит сбрасывание воды, а следовательно, снижение давления до допустимой величины. После нормализации давления регулятор закрывает клапан, чтобы предотвратить опустошение системы.

Неприятные последствия и методы защиты от гидроудара

Барьер, неожиданно возникающий на пути потока жидкости, формирует давление, которое, теоретически, может расти бесконечно. При этом жесткие элементы системы испытывают сильнейшие нагрузки и постепенно или резко разрушаются.

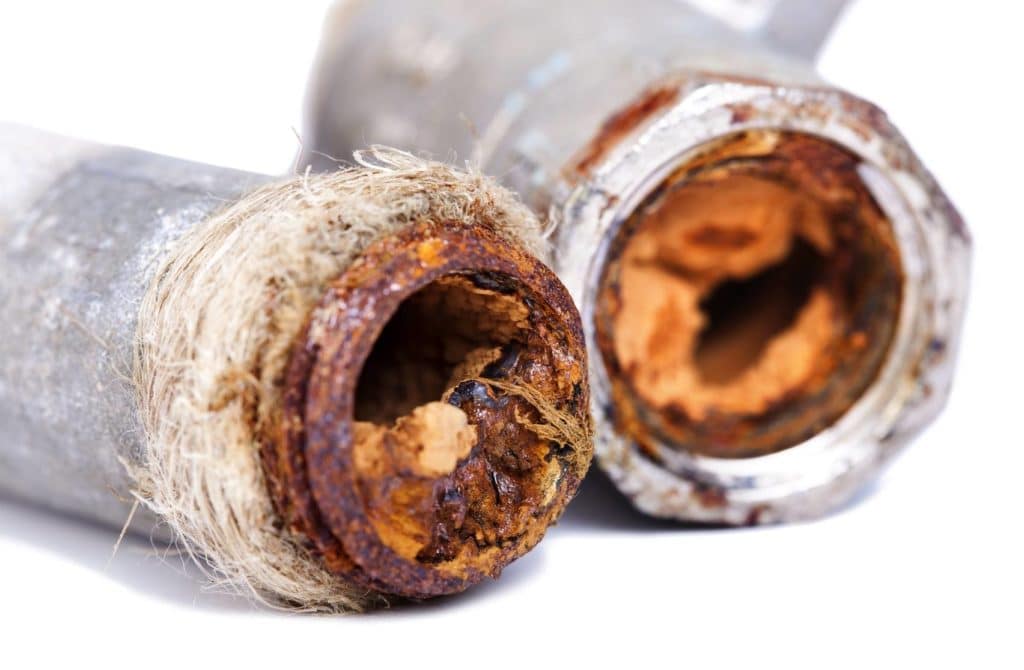

Последствия гидроудара могут быть плачевными, особенно для старых трубопроводов

Аварии, которые вызывает гидроудар в системе отопления, сопровождаются рядом характерных неприятностей:

• разрушением трубопроводов и оборудования тепловых сетей;
• разрывом отопительных приборов;
• ожоговым травматизмом;
• длительным прекращением тепло- и водоснабжения;
• затоплением жилища и порчей имущества.

Наиболее уязвимы для гидравлических ударов длинные трубопроводы, например, теплый пол. Чтобы обезопасить «подпольную» систему, ее оснащают термостатическим клапаном, установку которого нужно доверить хорошим специалистам, иначе появится еще один фактор риска в системе.

Без резких движений

Самый простой способ обезопасить себя от гидроудара – плавное включение и выключение запорной арматуры. Этот нюанс четко прописан в нормативах по эксплуатации объектов централизованного водоснабжения и теплосетей. Правило без каких-либо оговорок можно распространить и на автономные сети.

Суть в том, что плавное включение и отключение растягивают во времени процесс повышения давления. Энергия гидроудара действует не всей своей силой за раз, а распределяется на несколько временных отрезков. При этом, хоть суммарная сила удара и остается прежней, но мощность уменьшается.

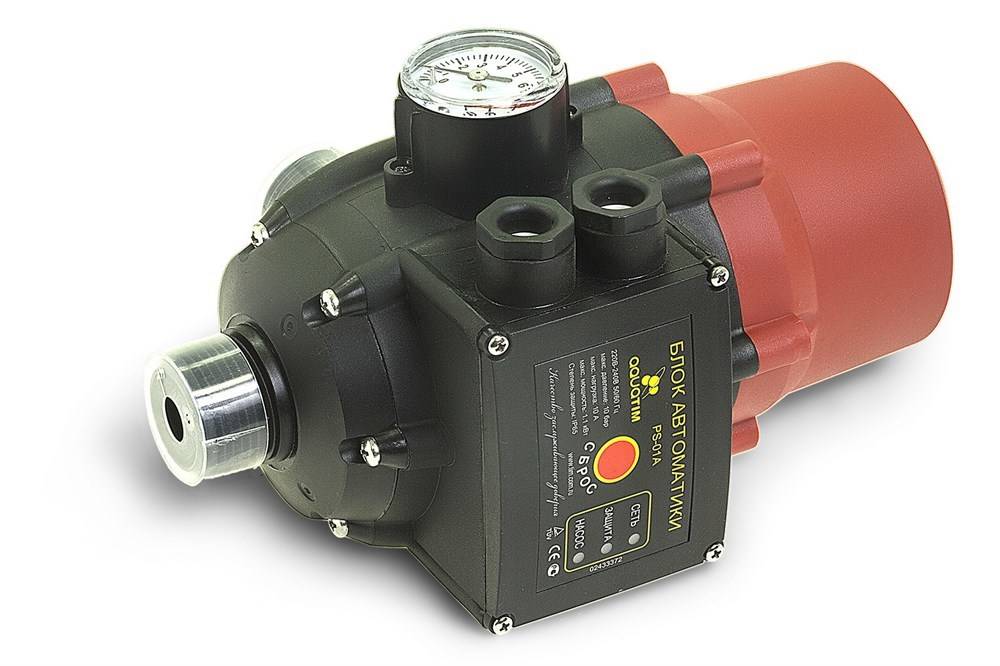

Вариант с использованием автоматики

Плавный запуск и остановку инженерной системы можно вполне доверить автоматике. Насосы с автоматической регулировкой оборотов электродвигателя плавно поднимают давление в трубах после запуска, и так же планомерно действуют в обратном порядке. Программное оборудование не просто отслеживает изменение давления, но и совершает автоматическую регулировку напора.

Наилучший эффект дает комплексная модернизация системы, которая поможет предотвратить гидроудар в трубах. Она включает в себя ряд различных мероприятий.

Компенсаторы гидроудара, демпферы, гидроаккумуляторы

Важным элементом в системах отопления и водоснабжения является компенсатор гидроудара (он же демпфер, он же гидроаккумулятор) – устройство, которое выполняет сразу три важных задачи: накапливает (аккумулирует) жидкость; принимает избыток жидкости из системы, тем самым способствует снижению давления в ней; соответственно, способствует гашению гидроудара, если он возникает.

Компенсатор представляет собой герметичный стальной бак с эластичной мембраной и встроенным воздушным клапаном. Объем может быть как совершенно незначительным, так и довольно большим.

Клапан защиты от гидроудара

Для защиты насосной станции, в случае внезапной остановки насоса, например, применяют специальный клапан защиты от гидроудара диафрагменного типа с жестким уплотнителем. Он приводится в действие давлением жидкости и имеет очень полезную функцию быстрого сброса давления. Устанавливают его после обратного клапана, на отводе от трубопровода, рядом с насосом.

Клапан является надежным предохранителем в системах, находящихся под давлением.

Установка амортизирующего устройства

Установка амортизирующего устройства (трубы из пластика или термостойкого каучука) по направлению циркуляции жидкости, перед термостатом, является эффективным методом защиты. Эластичный материал самопроизвольно гасит энергию гидроудара. Достаточная длина – 20-30 см, для очень длинного трубопровода амортизатор можно увеличить на 10 см.

Шунтирование в домашних условиях

Тот, кто хорошо знаком с конструкцией термостата, может установить в терморегулирующем клапане шунт с просветом 0,4 мм или просто проделать отверстие такого же диаметра. При нормальном режиме работы, подобное нововведение никак не отразится на системе, а вот при перегрузках плавно снизит давление.

Термостат с суперзащитой

Иногда применяют термостат со спецзащитой от гидроудара. Подобные устройства имеют пружинный механизм, установленный между клапаном и термоголовкой. При избыточном давлении пружина срабатывает и не позволяет клапану полностью закрыться, как только мощность гидроудара снижается, клапан плавно закрывается. Устанавливают такой термостат строго по направлению стрелки на корпусе.

Гидроудар в системах водо- и теплоснабжения – явление довольно частое и опасное, но существует немало способов, с помощью которых можно нейтрализовать неприятные последствия этого явления и продлить срок жизни бытовой техники и труб.

Постепенное перекрытие системы

Это одно из самых главных требований при старте и последующем отключении обогревательной установки. Все оптимальные параметры подробно описаны в базовых сопроводительных документах. Вся причина в том, что накопленная энергия гидроудара в связи с повышенной прочностью стенок труб может воздействовать не всей своей мощностью.

Эта особенность достигается за счет молниеносного изгибания в нужную сторону. При равной итоговой силе удара показатель мощности влияния на определенный участок системы будет существенно снижаться. Благодаря плавному включению специалистам удается существенно продлить по времени скорость нарастания давления, минимизировав вероятность повреждения отопительной системы коттеджа или многоквартирного дома.

Классический прорыв трубы

Общие сведения о гидроударах

Гидроудары делятся на:

• Положительные. Повышение давления. Возникает в следствии включения насосов или резком закрытие задвижек
• Отрицательные. Остановка насосного агрегата.

Каковы последствия гидроудара

Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.

Происходит разрыв труб не от первого гидроудара, обычно производители изготавливают изделия с расчетом повышения давления. Каждый последующий удар будет бить в одно и то же самое слабое место. В какой — то момент труба не выдержит и лопнет.

Что такое – прорвало трубу, знает каждый. Затопило соседей, испортилась мебель, обои отклеились и т.д. Нервы потрепаны, бюджет пострадал.

В случае гидравлического удара в теплоснабжении последствия куда плачевние. Человек получит ожоги. Урон жилью поток горячей воды нанесет колоссальный. Устранение последствий потребует серьезных материальных и физических затрат.

В случае возникновения аварии в мороз, произойдет прекращение подачи тепла и замерзание всей системы вместе с котлом.

Потери можно предупредить, чем устранить последствия.

Причины гидроудара

В 60% случаев прорыв труб происходят из-за гидроудара. В своем большинстве авария случается на отрезке со старыми трубами.

Сила удара напрямую зависит от длины трубы, чем больше отрезок, тем сильнее гидроудар. В длинной трубе воды больше, ее вес вызывает ощутимый скачок давления.  Чем дальше кран перекрытия, тем серьезней гидравлический удар.

Для купирования гидроудара в обогреваемых полах, обязательна правильна установка термостатических клапанов. Остановка движения воды по трубам должна осуществляться на входе системы в пол. Перекрытие воды, не влечет последствий. Движение продолжается, но по убывающей.

Вентиля старого образца, гораздо безопаснее в плане гидроударов. Для перекрытия потока требуется несколько оборотов, давление спадает медленно. Резко перекрыть при огромном желании не получится, что не скажешь о шаровых кранах.

Для закрытия шарового крана надо один раз повернуть ручку на 90 градусов. Не знающие пользователи делают это быстро и резко, что категорически запрещено. Перекрытие следует осуществлять плавно.

Конечно, резко закрытый вентиль не единственная причина. В системе отопления разрыв трубы может произойти из-за остатков воздуха в трубах. Воздух имеет свойство под напором давления сжиматься, когда сильный поток воды на него воздействует, он срабатывает как буфер, создавая препятствие.

Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы.
