Подключение гидроаккумулятора
Перед подключением гидроаккумулятора к системе необходимо измерить в нем давление. Этот параметр необходим для установки реле срабатывания датчика давления.
На заводе в баке устанавливается 1,5 Атм. Для этого можно использовать автомобильный манометр при отсутствии другого. Для замера этого параметра в нижней части гидробака (от 100 литров) есть специальный вход.
- При использовании насоса поверхностного типа, установите его около гидробака. Обратный клапан устанавливается на подающем воду трубопроводе.
- Установку всех устройств, необходимых для работы гидроаккумулятора лучше производить, используя для обвязки в схеме пятивыводной штуцер.
- Наличие выводов с разными диаметрами делает его использование незаменимым при установке гидроаккумулятора в водопроводной системе.
Пятивыводной штуцер
Но это необязательное требование. Кто-то любит делать все по старинке, используя фитинги и обрезки труб.
Схема подключения гидроаккумулятора к насосу и системе водоснабжения
Схема подключения
После установки гидроаккумулятора нужно установить оптимальное рабочее давление в системе водоснабжения и отрегулировать срабатывание реле. Нормальную работу бытовой техники обеспечивает давление 1,4-2,8 Атм. Для сохранения мембраны, давление в системе должно быть больше, чем в гидробаке на 0,1-0,2 Атм.
Например, если давление в гидробаке 1,5 Атм, то показатель этого параметра в системе водопровода должен быть не менее 1,6 Атм. Для регулировки реле используется это значение, оно оптимальное для водоснабжения небольшого одноэтажного коттеджа.
Если дом больше – два или три этажа, для него потребуется повысить давление в гидробаке, делая расчет оптимального давления с помощью формулы: V=(H+6)/10, где Н – значение самой высокой в доме точки водоразбора. Вставив его в формулу, можно узнать какое давление необходимо установит в гидробаке.
Вот основные моменты, которые надо учитывать при прокладывании трубопровода и монтаже гидроаккумулятора в домашний водопровод. Правильная установка – залог долгой и исправной работы всей системы водоснабжения.
Каким должно быть давление в гидроаккумуляторе
В одной части гидроаккумулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.
Конструкция гидроаккумулятора (изображение фланцев)
Предварительная проверка и коррекция давления
Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гидробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.
Подключить манометр к ниппелю
При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.
Какое давление воздуха должно быть
Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.
Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:
Vатм.=(Hmax+6)/10
Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

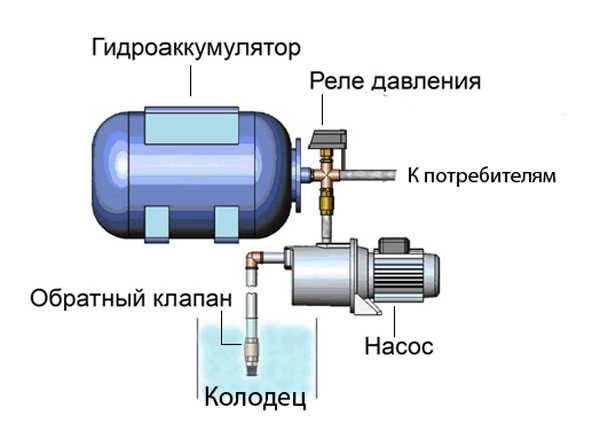

Подключение гидроаккумулятора к поверхностному насосу
Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).
Особенности монтажа гидроаккумулятора
К установке данного устройства предъявляют более строгие требования по сравнению с монтажом накопительного резервуара. Объясняется данная особенность тем, что накопитель, расположенный на чердаке, статичен, а в тоже время гидроаккумулятор все время находится в динамическом движении, поскольку водная масса поступает в емкость и отбирается из нее, а в это время мембрана сжимается или растягивается.
Чтобы вибрация в процессе работы гидробака не передавалась водоснабжающей системе и предметам, находящимся рядом, его размещают на прочном и ровном основании, применяя амортизирующие прокладки из резины. Место его монтажа должно быть хорошо доступным и просторным.
Особенности устройства гидроаккумулятора для систем водоснабжения и принцип его функционирования требует периодического выполнения проверки, настройки и обслуживания. Перед монтажом следует знать, какое давление должно быть в пустой емкости. Обычно номинальная величина данного показателя составляет 1,5 бара – его устанавливают производители прибора (прочитайте: “Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке”).
Через время воздух частично покидает емкость. По этой причине нужно измерить давление манометром и при необходимости подкачать воздух или, наоборот, стравить его при избыточной величине данного показателя.
Не лишним будет уточнить величину нормального давления воздуха в незаполненном жидкостью гидроаккумуляторном баке для водоснабжения – информация об этом содержится в техпаспорте. Так как золотник имеет типовые размеры, для проведения замеров подойдет каждый манометр. Если гидробак не укомплектовали данным измерительным прибором, можно воспользоваться автомобильным вариантом.
Устройство гидроаккумулятора для систем водоснабжения предусматривает, что перед тем, как наполнять его водой, нужно удалять весь воздух из мембраны. Первый раз жидкость закачивают внутрь его медленно, тонкой струей под слабым напором. Это необходимо для того, чтобы не допустить повреждения мембраны, поскольку она при хранении в магазине могла слегка деформироваться или слежаться.
Все эти нюансы на первый взгляд кажутся незначительными, но они могут оказать существенное влияние на работоспособность гидроаккумулятора. Важным процессом является настройка требуемой величины давления в резервуаре.
После наполнения емкости водой следует повторно измерить манометром давление воздуха. Чем меньше его окажется в гидробаке, тем ниже будет этот показатель и тем больший объем жидкости можно закачать.
Но чем меньше в аккумуляторе воздуха, тем ниже рабочее давление жидкости в месте ее выхода из емкости. Допустимая величина его снижения может быть равной 1 бару, если возникла потребность в наличии дополнительного объема для хранения воды. При этом наблюдается понижение напора потока в системе.
Если в напорном баке воздуха окажется недостаточно, мембранная вставка, наполненная водой, растянется и может достать до металлических стенок. Это не допустимо, поскольку в результате такого контакта резина начинает разрушаться и мембрану приходится менять.
После того как емкость наполнена, произведена ее регулировка и сделано подключение к водоснабжающей системе, можно приступать к настройке реле давления. К нему обычно прилагают инструкцию, содержащую подробное описание порядка действий.
Если посмотреть под крышку корпуса, то там можно увидеть две регулировочные пружины. Та, что больше, позволяет выставлять величину минимального давления, при которой реле запускает насос, а тот начинает закачивать жидкость в энергоаккумулятор для воды. При помощи меньшей пружины настраивают разницу между верхним и нижним значением.
По мере того, как производится отбор воды из резервуара, давление начинает меняться. При достижении нижней величины замыкаются контакты реле, и включается насосное оборудование. В процессе настройки реле приходится несколько раз наполнять емкость и после этого ее опустошать. Как правило, разница между величиной давления включения и отключения равна около 2 бар.
В паспорте, прилагаемом к гидробаку, производитель указывает максимальное давление, на которое он рассчитан, но накачивать его до такого значения не имеет смысла. Дело в том, что при функционировании на пределе возможностей прибор быстрее изнашивается. Когда выполняется настройка реле давления, нужно учитывать, что разница между величинами давления отключения и воздуха в напорном баке должна составлять примерно 10%.
Функции, назначение, виды
В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.
Назначение
Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:
- Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
- Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
- Создать небольшой запас воды на случай отсутствия электроэнергии.
Установка гидроаккумулятора в приямке
Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.
Виды
Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.
По назначению они бывают трех видов:
- для холодной воды;
- для горячей воды;
- для систем отопления.
Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.
Два вида гидроаккумуляторов
По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.
Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.
Принцип работы
Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

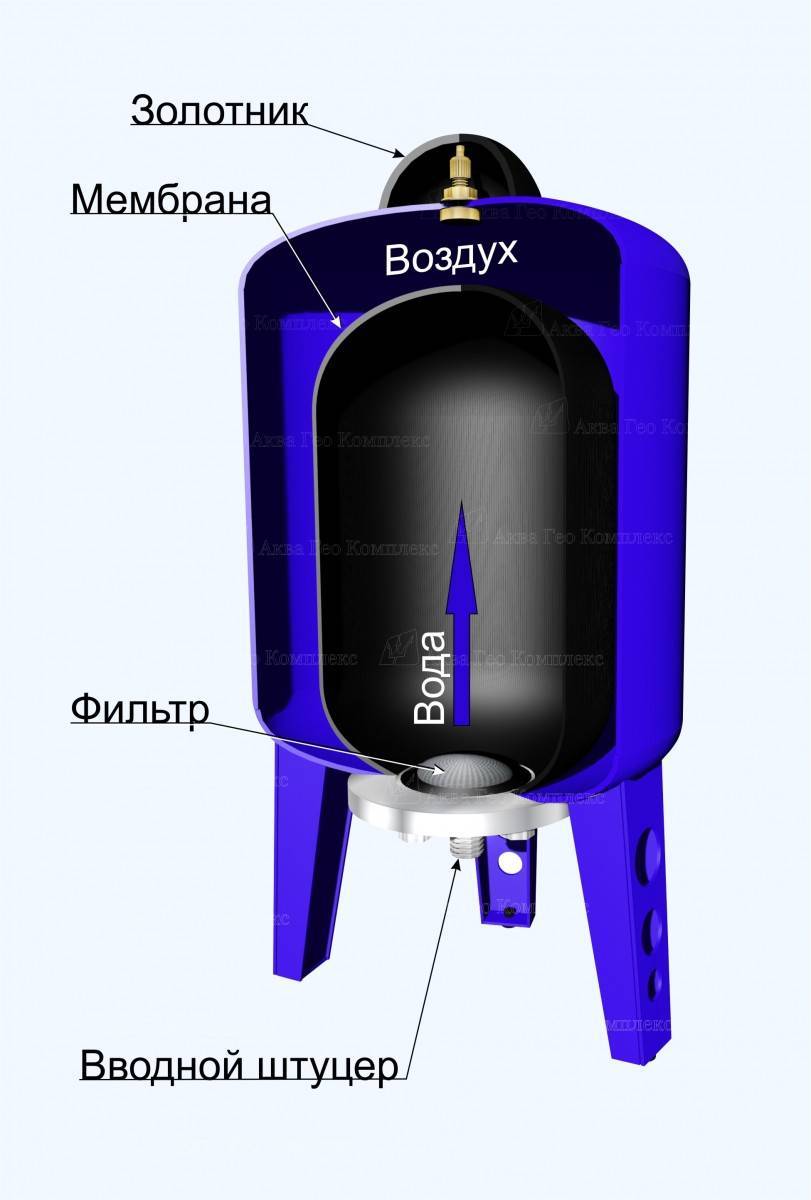

Принцип работы гироаккумулятора с мембраной в виде груши
Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.
За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.
Баки большого объема
Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.
Строение гидроаккумулятора большого размера
Как нужно выбирать гидробаки?
Износ гидроаккумулятора, его безаварийная работа, нагрузка на насосное оборудование – это и много другое зависит от верного подбора бака. Вот некоторое параметры для правильного выбора гидробака: пиковый расход воды, давление воды и т. п. Профессионалы, устанавливающие гидробаки, для расчета тех или иных величин прибегают к помощи специальных формул. Долговечность гидробаков, как и любого другого инженерного оборудования, зависит от верного выбора под конкретные задачи, правильного монтажа и настроек.
Все вышеперечисленное актуально при установке накопительного бака в системе холодного водоснабжения. В случае монтажа их в систему горячего снабжения, например, отопления, правильный выбор объема расширительного бака способствует уменьшению потерь тепла, так как компенсирует расширение воды при нагревании. Учитывают здесь такие параметры как общее количество воды в нагревательном баке, рассчитывают физическую величину теплорасширения, показатели давления.
В качестве вывода можно сказать, что определяющим условием при выборе оптимального объема гидроаккумулятора является предполагаемое количество включений насоса. Доказано, что долговечность бака напрямую зависит от общей массы вращающихся деталей насоса и частоты включения-выключения. То есть, чем больше масса этих деталей, тем нежелательней каждый пуск или остановка бака.
Для чего требуется гидроаккумулятор?
Практически все владельцы загородных домов отлично знают о том, насколько трудно обеспечить нормальное и бесперебойное функционирование автономных систем подачи воды. Сбои в водоснабжении – это далеко не редкость, они не только заметно усложняют жизнь загородного жителя, но и могут стать причиной выхода из строя дорогого бытового оборудования.
В некоторых случаях даже одного перепада давления достаточно, чтобы сломалась новая посудомойка или же газовый водонагреватель. И во избежание всех этих неприятностей рекомендуется позаботиться о гидроаккумуляторе, который также известен как накопительный/расширительный бак.
Для чего предназначается гидроаккумулятор ? Ознакомимся вкратце с основными его функциями.
- Обеспечение постоянного напора в водопроводной системе, защита от его перепадов. Так, если несколько кранов будут использоваться одновременно (к примеру, в ванной и на кухне) и будут наблюдаться скачки давления, это может сопровождаться существенными температурными колебаниями. И если при этом вы будете заниматься мытьем посуды либо, как вариант, принятием душа, то будет риск получения ожогов. Для избегания подобных неприятных ситуаций и предназначается гидроаккумулятор.
- Обеспечение жильцов определенным объемом воды на случай внезапного отключения электричества (в случаях, когда насос не работает из-за отсутствия последнего). При этом вода все равно будет наличествовать в связи с установленным расширительным баком. То, сколько именно ее будет, зависит от объема емкости (100-200 литров или больше).
- Защита от преждевременного износа насоса. Как мы только что выяснили, в баке всегда будет присутствовать определенный объем воды. И если вы откроете кран, то именно она будет использоваться первой, насос же, в свою очередь, не будет включаться, пока гидроаккумулятор полностью не опорожнится.
- Наконец, это защита труб от гидравлических ударов. Таковые нередко наблюдаются во время запуска насосного оборудования, нанося существенный вред сразу всей системе.
Итак, гидробак и правда очень важен для нормальной работы водопроводной системы частного дома, в особенности, если тот располагается за городской чертой.
Для чего нужен гидробак и как он работает
Если в системе присутствует гидробак, то насос включается и выключается только тогда, когда нужно пополнить запас воды в гидроаккумуляторе. Основные функции данного устройства состоят в следующем:
Поддержание стабильно одинакового давления в системе, благодаря чему трубы будут служить намного дольше. Исключаются неприятные ситуации, когда при резком изменении напора меняется температура воды (если вы при этом находитесь в душе, то ощущения будут не из приятных).
Обеспечение владельцев дома определенным запасом воды, что выручает в случаях отключения электроэнергии. Количество воды зависит от объема гидроаккумулятора и может составлять 100, 200 л и более.
Предотвращение преждевременного износа водного насоса. Для любого насоса существует лимит количества включений в час. Принцип работы гидроаккумулятора в автономной системе водоснабжения подразумевает, что вода поступает из бака, а насос включается только тогда, когда запас почти полностью иссякает.
Вода в гидробаке не соприкасается с его металлическими стенками, поскольку она находится в камере-мембране из бутила, из-за чего гидроаккумуляторы еще называют мембранными баками.
Бутил – прочный резиновый материал, который отвечает всем гигиеническим и санитарным нормам, установленным для питьевой воды.
Между мембраной и металлическим корпусом закачан сжатый воздух, который находится под давлением 1.5 — 2 атмосфер. Давление можно отрегулировать с помощью пневмоклапана.
Как работает гидробак, понять несложно. Вода подается насосом в мембранную камеру, которая расширяется, а воздух во внешней камере в это время сжимается. Когда достигается граничный показатель давления, срабатывает реле и насос отключается. По мере расходования воды давление снова понижается, и при определенном его значении включается насос и подает воду в камеру. Работу реле давления можно отрегулировать.
Воздух, растворенный в воде, постепенно скапливается в мембране. Его необходимо регулярно стравливать, чтобы свести к нулю вероятность образования воздушных пробок в системе, которые действуют на нее разрушительно.
Устройство вертикальных гидробаков для водопроводов подразумевает другой принцип удаления воздуха. В вертикальных гидробаках для удаления воздуха в верхней части корпуса предусмотрен специальный ниппель. В горизонтальных моделях за баком монтируется специальный кран или слив. Если объем бака не превышает 100 л, воздух из него удаляется путем полного слива воды.
Важно! Такую процедуру необходимо проделывать один раз в 1 – 3 месяца (точные указания можно найти в инструкции к аппарату)
Автоматика для насоса с гидроаккумулятором и реле давления
Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).
Гидроаккумулятор в системе водоснабжения
Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:
- Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
- Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.
Для защиты от возможности появления сухого хода используется автоматика:
- Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
- Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.
Какое давление должно быть в гидроаккумуляторе и как накачать
Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.
Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.
Подключение к насосу
Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.
Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.
Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.
Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.
Монтаж бака
В целом, здесь нет ничего сложного, однако при его установке, нужно учитывать некоторые нюансы:
- емкость должна быть хорошо прикреплена к основанию. Для этого, лучше всего зафиксировать ее на анкера. Это необходимо, поскольку во время работы бак будет вибрировать;
- подключение к водопроводу лучше всего делать через гибкие шланги;
- сам аккумулятор следует располагать таким образом, чтобы его было легко обслуживать;
- нельзя допускать, чтобы электрический кабель касался металлической поверхности аккумулятора – в случае его пробоя, может возникнуть короткое замыкание.
Пример монтажа
Схема подключения в общей системе водоснабжения
