Газовый конвектор своими руками: монтаж готовых моделей + примеры самоделок

Если несколько конвекторов подряд

Следует взять во внимание следующий нюанс. В нашем случае смонтировано 3 внутрипольных конвектора водяного отопления, каждый из которых достигает 1800 см в длину. Оборудование оснащено своими решетками

Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику

Оборудование оснащено своими решетками. Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику.

В ситуации, когда внутрипольный конвектор водяного отопления имеет слишком большую длину, наиболее простым выходом окажется просто прорезать в стене отверстие необходимой формы, которое позволит конвектору зайти глубоко в стену, однако это не лучший выход. Конечно, можно замазать оставшиеся щели, но не нужно забывать о подвижности решетки. Если ее вытащить единожды, останется большая щель, которая обязательно окажется источником сквозняков, ведь за стеной сквозняки обязательно присутствуют, в особенности, если монтаж был произведен с нарушением правил.

Лучше укоротить конвектор, у него на торце находятся клепки, которые следует разобрать и высверлить. Далее отрезается лишняя часть оборудования, убирается всё внутри. Откручиваем реечку, вытаскиваем декоративные планки, отрезаем их. Клепки обратно уже не ставим, вместо них прикручиваем на гайки болты. Обрезаем решетки, собираем все на место. Если имеется необходимое расстояние до теплообменника, можно укорачивать оборудование с любой стороны, выбирайте ту сторону, с которой Вам удобнее будет работать.

Вообще, в идеале следует согласовать все размеры на этапе выбора внутрипольных конвекторов или другого отопительного оборудования, чтобы в дальнейшем не пришлось прибегать к дополнительным манипуляциям. Такое планирование позволит избежать вынужденного обрезания конвекторов. Для того чтобы осуществить монтаж конвекторов правильно, нужно выполнить определенную подготовку

Помимо размеров, также важно не ошибиться с выбором тепловой мощности оборудования

Такая процедура как изготовление ниши в полу требует высокого уровня мастерства и использования специальных инструментов, так как является достаточно трудоемкой. Монтаж конвектора водяного отопления предусматривает прокладку подводящей и обратной труб

При установке оборудования берется во внимание уровень финишных напольных покрытий. Такие работы могут сопровождаться огромным количеством нюансов, которые способен предусмотреть только высококлассный мастер. Если требуется смонтировать внутрипольные конвекторы в комнате с готовым полом, процедура заметно усложняется

Ведь необходимо осуществить установку с минимальным повреждением уже имеющейся отделки

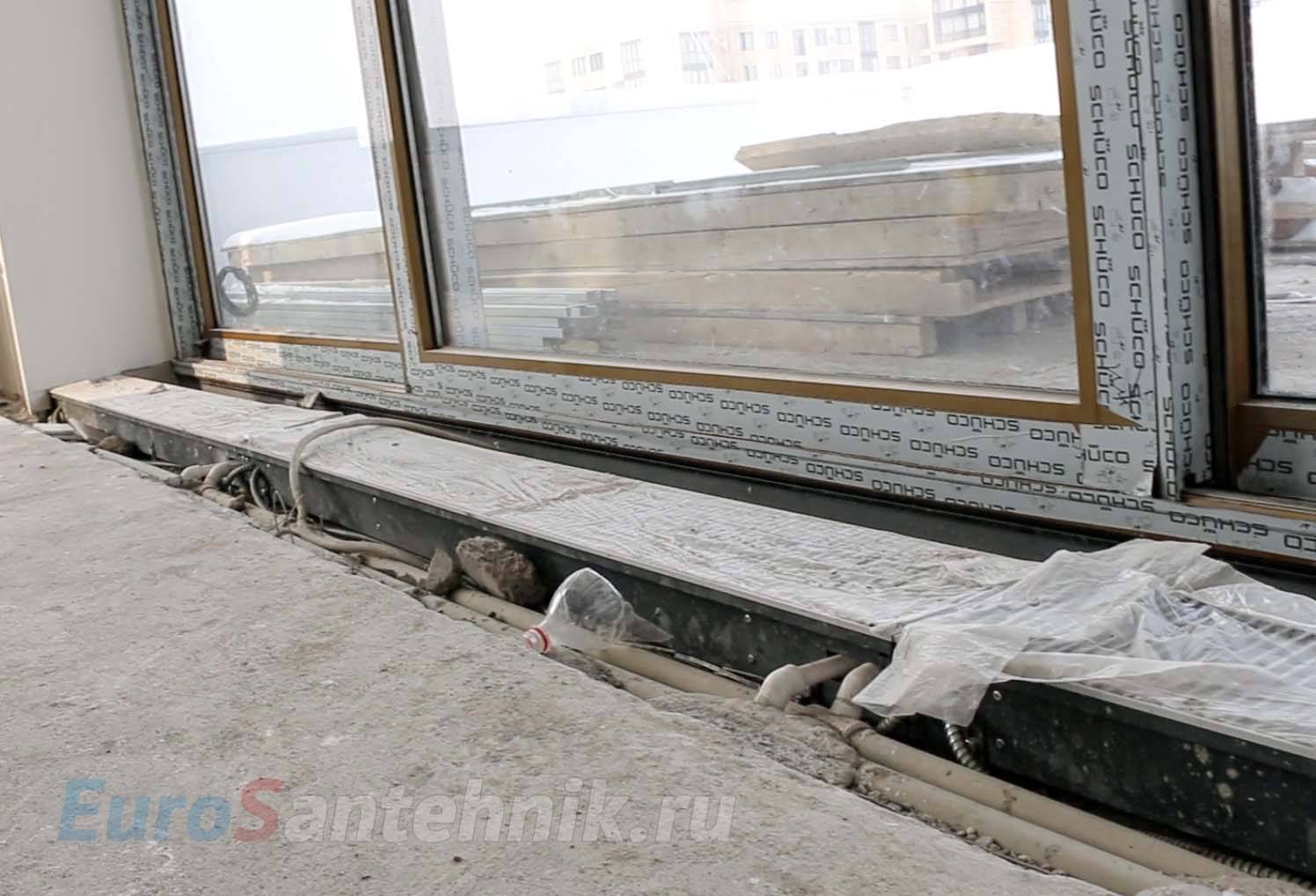

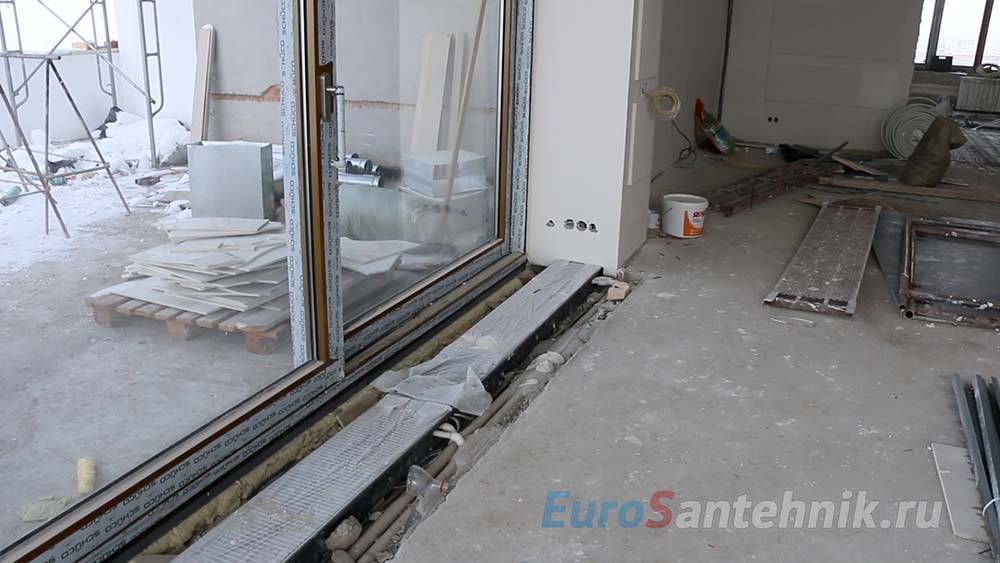

Если требуется смонтировать внутрипольные конвекторы в комнате с готовым полом, процедура заметно усложняется. Ведь необходимо осуществить установку с минимальным повреждением уже имеющейся отделки.

Многие называют водяные конвекторы лучшими приборами в системе отопления. Самое яркое преимущество заключается в использовании принципа конвекции. Распространение тепла происходит за счет нагрева воздуха, а не корпуса. Конвектор достаточно экономичный. Вы сможете не опасаться, что маленький ребенок обожжется об него. Благодаря этому прибору на остекленной поверхности не появляется конденсат, изделие не поддается коррозии. Водяным конвекторам свойственна мощность по теплоотдаче. При этом воздух не пересушивается, а комната прогревается равномерно. Как видите, внутрипольные конвекторы водяного типа обладают многочисленными преимуществами перед другими отопительными приборами. Приборы удивляют своим высоким качеством и широкими возможностями.

Здесь вы узнаете:

Внутрипольные конвекторы активно используются для обогрева помещений, в которых присутствуют большие тепловые потери за счет больших окон и дверей. Они монтируются в специальных нишах, организуемых в черновых полах. Процедура не очень простая, но и не очень сложная. Давайте посмотрим, как осуществляется монтаж внутрипольных конвекторов своими руками. Также мы рассмотрим некоторые особенности ухода за этими отопительными приборами.

Схема внутреннего устройства и материалы

Как было сказано выше, основная задача отопительной системы – прогрев воздуха – решается теплообменником. Поэтому выбор его конфигурации, размера и материала изготовления должен осуществляться особенно тщательно. В первых двух пунктах (конфигурации и размере) существует единство мнений.

Так, наиболее эффективным признается S-образное положение трубок в ребристом радиаторе, которое обеспечивает равномерный прогрев метала и быструю отдачу тела проходящему потоку. Размеры же устанавливаются пропорционально мощности устройства. С материалом изготовления сложнее.

Покупателю или сборщику системы предстоит выбрать из нескольких вариантов, каждый из которых имеет свои преимущества и недостатки.

Наибольшей популярностью пользуются:

Сталь – дешево стоит, быстро прогревается, но и быстро остывает. Подвержена коррозии, а потому относительно недолговечна, в процессе эксплуатации постепенно теряет эффективность.
Чугун – еще одно бюджетное решение, но более перспективное, чем сталь. Чугун хрупок, поэтому монтировать изделия из него следует аккуратно, а большой удельный вес материала предъявляет дополнительные требования к надежности крепления системы на стене. Среди преимуществ чугуна высокая теплоемкость, то есть способность длительное врем отдавать накопленное тепло даже после отключения горелки.
Алюминиевые сплавы – благодаря малой массе, высокой прочности и химической стабильности, способны длительное время надежно функционировать. По теплоемкости практически не уступают чугуну, однако стоят на порядок дороже.
Медь – обеспечивает максимальную теплоемкость, практически не подвержена коррозии, отлично выдерживает перепады температуры и давления, удобна в формовке и монтаже. Однако за такую универсальность придется хорошо заплатить – медные теплообменники самые дорогие из предложенных на современном рынке.

Проанализировав преимущества и недостатки каждого из материалов, можно прийти к выводу, что в газовых конвекторах промышленного производства предпочтительны теплообменники из чугуна и алюминиевых сплавов, так как они обеспечивают оптимальное соотношение цены и качества.

В самодельных устройствах лучше отдать предпочтение алюминиевым сплавам или меди как более надежным и не столь требовательным к навыкам сборщика.

Еще одна дилемма, которую предстоит решить – комплектация системы камерой сгорания открытого или закрытого типа.

Открытая камера забирает холодный воздух непосредственно из помещения, прогревая его и удаляя продукты горения во внешнюю среду. Тем не менее, при ошибке монтажа, недостаточно эффективной вытяжке или в плохо вентилируемом помещении может наблюдаться нехватка кислорода и повышение концентрации угарного газа. Устанавливать конвектор с открытой камерой горения рекомендуют исключительно в нежилом помещении.
Закрытая камера нагнетает внутрь атмосферный воздух через коаксиальный трубопровод. В противоположном направлении по нему движутся продукты горения, которые через стенку трубопровода предварительно подогревают чистый воздух. Такая система надежнее и безопаснее, она компактна и удобна в монтаже. Однако закрытая камера не лишена определенных недостатков – для ее работы требуется электроэнергия, что не всегда удобно в загородных условиях, кроме того, цена конвектора с горелкой закрытого типа всегда выше.

И последняя особенность, которая уже упоминалась выше – наличие тепловентилятора. Тут все просто – чем мощнее вентилятор, тем быстрее прогретый воздух достигнет удаленных помещений и стен, обеспечивая более равномерное распределение тепла. А с ростом мощности вентилятора растет уровень шума и потребление электроэнергии. В мощных устройствах вентилятор также предотвращает перегрев теплообменника, тем самым продлевая срок его службы.

Виды конвекторов

Дымоходы-конвекторы могут использоваться для обогрева как одного помещения, в котором находится котёл или печь, так и смежные комнаты. В соответствии с этим можно выделить две разновидности оборудования:

дымоход-конвектор-1 – устройство для отопления;
дымоход-конвектор-2 – оборудование для прогрева воздуха в двух соседних помещениях.

Рекомендуем ознакомиться: Как устроен водопроводный вентиль и особенности его ремонта

Дымоход-конвектор-1 первого типа используется для повышения эффективности обогрева одного помещения. Его чаще всего устанавливают в загородных домах и банях в качестве альтернативы водяному отоплению или электрическим конвекторам.

Дымоход-конвектор-2 состоит из центральной трубы, от которой в разные стороны отходят по два коаксиальных горизонтальных патрубка. Их проводят через отверстия в стенах в смежные помещения, где выполняют функцию радиаторов отопления.

Средняя высота одинарного дымохода-конвектора составляет 65-100 см, диаметр внутренней трубы – 110-115 мм, а наружного металлического кожуха – от 220 до 300 мм.

Для увеличения площади конвектора к наружному кожуху привариваются листы нержавеющей стали или металлические трубы меньшего диаметра, между которыми образуются воздушные карманы. Проходящий через них воздух нагревается и смешивается с остывающим воздухом в помещении. Таким способом происходит постоянный теплообмен между дымоходом и комнатой.

Расчёт расхода газа из баллонов и длительность работы газового конвектора

Как долго проработает газовый обогреватель на одном баллоне? Этот вопрос волнует многих загородных жителей. Приведём расход Pavel V.

У газового конвектора 3 режима мощности — от 1 до 2.3 кВт. В 50-ти литровый баллон заправляется около 42 л газа, т.к. ёмкость заполняется примерно на 85%, от её полного объёма. В одном литре газа содержится 0.545 кг топлива (если смесь летняя — 50% пропана и 50% бутана) и 0.517 кг топлива (если смесь зимняя — 90% пропана и 10% бутана).

Значит, в 50-ти литровом баллоне, усреднённо, (зависит от вида газа — «летний» или «зимний») 22 кг топлива. Конвектор расходует:

На первом режиме мощности — 100 г топлива в час.
На втором режиме мощности — 200 г топлива в час.
На третьем режиме мощности — 300 г топлива в час.

Итого, конвектор проработает:

1-й режим – 220 часов.
2-й режим – 110 часов.
3-й режим – 73 часа.

Для определения объема остатка газа необходимо взвесить баллон со смесью, вычесть из его массы вес ёмкости и рассчитать остаток топлива в зависимости от его плотности (0.545 кг/л или 0.517 кг/л).

Процесс монтажа газового конвектора в доме из дерева

Нет ничего проще, чем закрепить конвертор к деревянной стене, для этого вам потребуются:

Саморезы;
Крестовая отвертка;
Крепления (идут в комплекте к конвертору);
Строительный уровень;
Карандаш.

Для начала следует проверить, на каком расстоянии друг от друга находятся петли, за которые вешается газовый конвектор. Чаще всего они достаточно широкие, что позволяет уже на креплениях двигать его влево и право, на расстояние около 5 см.

Замерьте расстояние между центрами посадочных мест, для верхних и нижних петель оно будет одинаково. Перенесите эти размеры на стену, соблюдая нужную вам высоту от пола, чаще всего она колеблется от 10 до 20 см.

В намеченные точки наживите саморезы, и перепроверьте уже с помощью конвектора, совпадают ли расстояния, поднеся его к шляпкам саморезов. Если это так, то можете смело фиксировать крюки к деревянной стене.

Когда крепежи прикручены, положите на них уровень и проверьте наклон относительно горизонта, его можно выровнять, ослабив одно из креплений и слегка приподняв его. Теперь можно вешать газовый конвектор на стену из дерева.

Правила расположения газовых конвекторов

Газовые конвекторы устанавливаются в отапливаемых жилых помещениях, общественных и производственных помещениях. Их можно использовать на складах, в гаражах и других взрывоопасных объектах при соблюдении правил использования.

Количество устройств рассчитывается исходя из объема обрабатываемого помещения. Считается, что в среднем 1 кВт, вырабатываемый устройством, способен обеспечить 20 м³ тепла. Конечно, при тщательном подборе средних значений климатические условия и реальные тепловые потери здания также влияют на расчеты, но все же можно получить представление о примерном количестве необходимых конвекторов.

Самодельное крепление, которым заводской газовый конвектор делается на основной стене. Рекомендуется размещать прямо под окном, но не в нише, препятствующей движению воздушного потока. Устанавливать прибор необходимо так, чтобы ничего не мешало его эксплуатации и обслуживанию.

Галерея изображенийФото из Между нижним краем газового конвектора и плоскостью пола должен быть зазор. Это расстояние необходимо для обеспечения свободного прохождения втягиваемого в теплообменник холодного воздуха и исключения контакта горелки с конструкцией здания. Оптимальным местом для установки газового конвектора считается часть стены под окном открытие. Однако разрешается размещать приборы на глухих стенах, оставляя не менее 15 см справа / сзади / слева от корпуса конвектора. Он должен свободно обдуваться воздушным потоком для охлаждения во время работы Для работы вентиляторов газового конвектора с закрытой камерой необходимо подключить устройство к источнику питания между ними, а выходное отверстие должно находиться на расстоянии не менее 50 см

Большинство производителей газоконвекционных приборов рекомендуют соблюдать следующие расстояния от строительных конструкций:

От подоконника или другой подобной конструкции, выступающей за конвектор, не менее 100 мм.
От уровня пола с негорючим покрытием 100 мм.
От плоскости пола с горючим покрытием не менее 150 мм.
От конструкций и предметов, расположенных слева / справа / сзади, по 150 мм.
От передней стенки конвектора до ближайшего препятствия 500 мм.

важно, чтобы газовый конвектор был оборудован коаксиальным дымоходом, выводящим на улицу через основную стену или через кровельную систему. Толщина стены, пересекаемой дымоходом, может составлять 600… 800 мм. Коаксиальный патрубок, подключенный к газовому конвектору, рекомендуется оборудовать внешним дефлектором

Исключит попадание в прибор птиц, листвы, веток, предотвратит подувание порывистого ветра

Коаксиальный патрубок, подключенный к газовому конвектору, рекомендуется оборудовать внешним дефлектором. Исключит попадание в прибор птиц, листвы, веток, предотвратит подувание порывистого ветра

При выходе через стену между коаксиальной трубой и поверхностью земли они не могут быть меньше 300 мм. Если он вырывается на высоте более 2000 мм от поверхности земли, необходимо обеспечить защиту от атмосферного негативного воздействия и несанкционированного проникновения.

Что такое газовый конвектор

Сразу нужно отметить, что конвектор – это не разновидность котлов, он работает не только по другому принципу (нагревает не теплоноситель, а воздух в определенном помещении), но и имеет несколько другую область применения. Чаще всего газовые нагреватели используют в небольших домиках, где нет необходимости в постоянном нагреве. Они способны обогреть лишь комнату, где установлены.

Из чего состоит конвектор

Конструкция прибора не слишком сложная, она включает в себя:

Схема стандартного газового конвектора с вентилятором для принудительной конвекции.

теплообменник, который и нагревает воздух;
программатор – устройство для контроля и поддержания температуры в помещении;
контрольную панель, на которой находятся различные индикаторы;
газовый клапан для контроля подачи газа;
вентилятор, подающий воздух на клапан и теплообменник;
вентилятор, обеспечивающий принудительную подачу теплого воздуха в помещение.

Газовый конвектор – принцип работы

Как видно из схемы, все довольно просто. Конвектор играет роль газовой горелки, холодный воздух под действием конвекции поступает снизу, нагревается и выходит через отверстие вверху.

Работает устройство довольно просто: принцип работы основан на явлении конвекции – теплый воздух при нагревании поднимается вверх и опускается холодный. Газовые модели могут работать как методом естественной конвекции, так и принудительной. В последнем случае для подачи воздуха используется специальный вентилятор.

Преимущества и недостатки

Качество самого прибора, как и его работы, зависят от цены. Выбрав дешевую модель, вы не сэкономите, так как прибор может прослужить вам меньше года. Ремонт в сложившейся ситуации будет нерентабелен. Поэтому преимущества и недостатки мы рассмотрим исходя только из качественных устройств. Итак, плюсы:

экономичность и быстрый нагрев помещения;
простая установка газового конвектора своими руками;
нет необходимости делать систему отопления (водяное);
невысокая цена;
в отличие от электрических аналогов газовые модели не сжигают кислород;
полностью автономный режим работы;
не привязан к электроэнергии (кроме конвекторов с принудительной циркуляцией);
есть возможность подключать нагреватель к газовому баллону.

Но газовые конвекторы не лишены и недостатков:

если используется газ из централизованной системы, то обязательно получить разрешение на подключение устройства;
необходимо пробивать отверстия в стене наружу там, где будет крепиться нагреватель;
немалые габариты;
если вы решите установить несколько конвекторов, то газ придется подводить к каждому из них, причем, только снаружи здания.

Выбирайте модели со встроенным вентилятором. Они имеют большую эффективность, чем аналоги без вентилятора.

Виды конвекторов

Устройства можно классифицировать по их мощности, а также по исполнению. Если с мощностью все понятно: выбирайте тот, который способен обогреть помещение, то с типами исполнения дела обстоят немного сложнее.

Бывают два вида нагревателей:

Настенные модели могут очень удачно вписаться в интерьер.

Напольные – приборы устанавливается на пол, не требуют специальных навыков и умений в монтаже. Такой конвектор может обогреть довольно большое помещение (даже промышленное), но имеет большой вес и требует особое основание.
Настенные – более компактные модели, которые хорошо вписываются в интерьер дома. Зачастую устройства монтируются под окном, чтобы создавать тепловую завесу от проходящего через стекло холодного воздуха. Конвекторы этого типа имеют небольшую мощность, поэтому подойдут лишь для обогрева помещений в домах до 100 квадратов.

Существует еще один подтип нагревателей – встроенные. Они могут устанавливаться в пол или стену, не только не портят интерьер, но и украшают его. По параметрам такие модели не отличаются от настенных. Но устанавливать их сложнее, так как необходимо подготавливать нишу под прибор заранее.

При выборе конвектора также стоит обратить внимание на материал теплообменника. Последний может быть выполнен как из стали, так из чугуна или меди

Сейчас более распространены модели со стальным теплообменником, однако чугунные имеют больший КПД из-за свойств сплава, а также способны прослужить дольше. Единственным их недостатком является большой вес. Медные аналоги эффективные и долговечные, но дорогие.

Все рассматриваемые конвекторы относятся к закрытым. Открытые также существуют, но они берут воздух, необходимый для сгорания газа, из помещения, а отходы попадают в общую вентиляцию. Из-за таких свойств устанавливать нагреватели открытого типа в жилых помещениях крайне не рекомендуется.

Плюсы конверторных устройств

У таких дымоходов много преимуществ, которые оценили по достоинству уже многие. К ним можно отнести:

Простой монтаж. Конвектор подключают к трубе с одной стороны, с другой — к дымоотводу, выводящему наружу.
Безопасная эксплуатация. Через главную дымоотводную трубу продукты горения уходят на улицу, не задерживаясь в помещении.
Польза. Помещение нагревается очень быстро, затрачивая на это совсем немного энергии.
Некоторые покупные модели наделены функцией перекрытия дымоотвода, за счет чего можно регулировать интенсивность отдачи тепла.
Когда устройство изготовлено из качественных материалов, то в его долговечности не приходится сомневаться.

Теплообменник на дымоход своими руками:

Дымоход-конвектор представляет собой полую металлическую конструкцию, которая присоединяется к выходящему патрубку котла или камеры сгорания печи. Его функция заключается в отведении отработанных газов и продуктов сгорания топлива, а также дополнительном обогреве помещения за счёт использования вторичной тепловой энергии.

Конструкцию можно легко сделать самостоятельно, используя базовые навыки работы со сварочным аппаратом и обладая общими знаниями и пониманием принципов работы печного оборудования.

Дымоход-конвектор – составляющая системы печного или котельного отопления в доме или бане, работающая на принципе конвекции.

По сути, это коаксиальная труба, состоящая из двух патрубков, один из которых находится внутри другого. Наружная труба выполняет функцию конвектора и защитного кожуха, который поглощает инфракрасное излучение. Внутренняя часть конструкции служит для отвода отработанных газов и продуктов сгорания, тогда как внешняя предназначена для поступления свежего воздуха для поддержания процесса горения в топочной камере.

Работа такого дымохода основана на принципе конвекции: проходя через внутренний патрубок, горячий дым, газ и водяной пар нагревает металлическую трубу.

Увеличенная площадь металлического кожуха, подобно радиатору, способствует тепловому обмену и нагреву воздуха при прохождении через воздушные карманы. Благодаря большой площади поверхности металла конвектор эффективно передаёт внутреннее тепло воздуху, тем самым обогревая помещение.

Основная цель установки дымохода-конвектора – повышение продуктивности работы котельного или печного оборудования, а также экономия энергоресурсов.

Как установить газовый конвектор

После того, как вы выбрали и купили нагреватель можно переходить к подготовке монтажа. Позаботьтесь о наличии следующих инструментов и материалов:

Инструменты необходимые для установки газового конвектора.

дрель и набор сверл;
труборез;
набор гаечных ключей и разводной ключ;
лопатка;
перфоратор;
отвертки;
сантехнический и высокотемпературный силикон;
дюбели и саморезы;
газовый кран.

Когда все готово, нужно выбрать месторасположение конвектора. Для правильного подбора воспользуйтесь ГОСТом. Последний требует обязательного монтажа нагревателя под окном. Не поленитесь в процессе примерить прибор к выбранному месту, а также сделать после этого разметку. Следующий этап – подготовка помещения. Комната должна быть застелена, так как в процессе работы появится большой объем пыли.

Монтаж

Технические требования для монтажа газового конвектора.

Установка производится по следующему плану:

Определите отверстие для входа газовой трубы. Не забудьте оставить расстояние для подведения этой самой трубы и фитинга.
По диаметру вытяжной трубы нужно просверлить сквозное отверстие в стене с помощью перфоратора. Эта самый сложный этап, так как отверстие большое, поэтому работа затянется по времени (в зависимости от стены и перфоратора), а также появится очень много пыли.
Следующим шагом нужно просверлить отверстия для креплений самого нагревателя и забить в них дюбели.
Теперь подключаем к конвектору вытяжную трубу и делаем стык силиконом (способным выдерживать высокие температуры).
Сам нагреватель закрепляется саморезами на стене. Тут пригодится посторонняя помощь, так как вес устройства немалый.

Не забудьте заделать все дыры пеной, чтобы оттуда не поступал холодный воздух в комнату.

Подключение к газу

К данному этапу отнеситесь крайне серьезно. Если же сомневаетесь в своих навыках, то лучше доверить подключение специалистам.

Монтаж производите по следующей схеме:

В соответствии с ГОСТ трубу обязательно нужно проводить с улицы.

Если есть специальный отвод с резьбой на газовой трубе, то это облегчит жизнь. Вам необходимо просто накрутить газовый кран на трубу. Но если отвода нет, то его нужно обязательно сделать.
Далее подведите трубу к конвектору. Лучше использовать металлопластик. Соединение фитингов должно быть идеальным.
Во время прокладки трубы через каждый метр ее нужно закреплять на специальные клипсы. Для этого также нужно просверливать отверстия.
Для проверки соединений необходимо вызвать сотрудника газовой службы.

Не забывайте смазывать фитинги и трубу силиконом, чтобы обеспечить максимальную герметизацию системы.

Проверка работоспособности

Перед включением прибора, обязательно вызовите газовую службу для проверки соединений на утечку газа.

После окончания работ по монтажу необходимо сделать пробный запуск:

Первым делом откройте газовый кран, послушайте все стыки на возможные утечки (можно использовать мыльную воду или специальный прибор). Если утечки обнаружены, то закройте кран и займитесь их устранением.
После проверки всех стыков запустите конвектор. Во время запуска кнопку зажимайте на минуту, чтобы газ проник в камеру сгорания.
После того как горелка зажжется, отрегулируйте работу прибора.

Установка газового конвектора в деревянном доме не отличается от установки в любом другом здании. Пожароопасные элементы находятся внутри конвектора.

Газовый конвектор своими руками: шаги установки приборов заводского производства + сборка самоделок
