Схема подключения газовой плиты
Когда нужный шланг куплен, то можно либо пригласить мастера, либо попытаться самим подключить газовую плиту. Сначала нужно найти выход, который есть у самого бытового прибора, и посмотреть, какой он формы — бывает угловой и прямой
На это стоит обратить внимание — шланг во время эксплуатации не должен изгибаться! Если выход прямой, а труба-магистраль расположена в стороне, то потребуется приобрести специальный угольник с резьбой. Не забудьте воспользоваться во время подключения и специальной прокладкой из паронита — тонкого композиционного материала
Кстати, паронитовая прокладка идет в комплекте со шлангом. Изделие прикручивается рожковым ключом к выходу плотно, но и усердствовать не стоит. Прокладка позволит снизить риск утечки газа.
Схема подключения газовой плиты
Кстати, газовая труба обычно находится где-то в углу кухни. И к ней приваривается шаровый кран, к которому и крепится в итоге наш шланг. На него как раз и накручивается или вкручивается гайка шланга.
Важно проверить наличие утечки топлива. Чтобы узнать, есть она или нет, нужно взять мыльную пену, нанести ее кисточкой на места стыковки и включить подачу
Нет пузырей — нет утечки.
Правильная схема установки газовой плиты
Основы безопасности
И напоследок — несколько аспектов, которые нужно учитывать во время использования газового шланга. Они — залог вашей безопасности.
При подключении газового шланга соблюдайте требования безопасности
Подводка должна располагаться так, чтобы к ней можно было подобраться в любой момент.
Нельзя ничем закрывать и занавешивать шланг «для красоты».
Желательно регулярно очищать изделие от пыли и мусора.
Нельзя располагать шланг внатяжку — он должен слегк провисать.
Если печь вдруг нужно подвинуть, то перед этим важно перекрыть шаровой кран подачи газа.
Нельзя гнуть и перекручивать шланг.
Нельзя делать никаких дополнительных стыков и удлинений.
Приваривать или припаивать шланг к выходу из магистрали нельзя.
Нужно регулярно менять изделие на новое, ориентируясь на срок использования установленного варианта.
Нужно следить, чтобы подводка не лежала в сыром месте, где она может начать ржаветь.
Виды
Ознакомившись с основными требованиями, которым должен соответствовать гибкий газовый канал, можно уже разобрать тщательнее отдельные его разновидности. Бывают четыре главных типа шлангов:
резиновый, армированный полиэфирной нитью и другими материалами;
чисто резиновый;
сделанный из резины и специальной ткани;
сильфонный формат.
Резинотканевый шланг стоит довольно дешево. Для его упрочнения используются текстильные нити. Установить такое изделие легко, оно отличается большой гибкостью и притом вполне функционально. В любой торговой точке можно отыскать подходящий по протяженности и внутреннему сечению товар.
Именно поэтому их активно используют для подсоединения бытовых приборов к источникам сжиженного газа. Проблемой является только недостаточная безопасность конструкции. Постепенно резина будет покрываться мелкими трещинами. Это грозит выходом газа наружу. Как следствие, резиновые шланги классического типа сейчас используют только для соединения конечных приборов с баллонами.
Следует помнить, что газовые шланги из резины недостаточно жестки. Нормальный срок использования их составляет 24 месяца. После окончания этого срока гарантировать исправность системы никто не возьмется. Однако наиболее современные марки резины (за счет специальных добавок) могут прослужить до 5 лет. Усовершенствованный вариант – резиновый шланг с армирующим слоем.
Внешне подобное изделие напоминает обычный водопроводный рукав. Внешнее плетение изготавливается из нержавеющей стали (в виде нитей). Внутри же находится непосредственно контактирующий с газом полимерный шланг. Отличить изделие для газоснабжения от водопроводного несложно – его оплетка содержит желтые фрагменты.
Однако такие шланги могут перенести только температуру не выше 50 градусов. В большинстве промышленно развитых стран такие конструкции не используются вовсе. Отечественные газовые службы тоже считают нежелательным их применение. Некоторое исключение делается для случаев, когда максимально строго и жестко соблюдаются ограничения по безопасности.
Надо также помнить, что стальные включения пропускают электрический ток. Обязательным условием нормальной работы поэтому является применение изолирующих прокладок. Они же несколько усложняют и удорожают домашний газопровод. Для подачи газа под высоким давлением в РФ можно применять только сильфонный (металлический гофрированный) шланг.
Он легко переносит:
сильный нагрев;
сдавливание;
механическое воздействие;
большое внутреннее давление.
Такое изделие имеет минимум два слоя. Внешний уровень, преимущественно изготавливаемый из ПВХ, повышает безопасность изделий. Дело в том, что полимерный слой помогает исключить поражение газопровода электрическим током, снижает опасность коррозионных процессов. Есть еще одна разновидность сильфонных газовых каналов, в которых используется стальная оплетка без изолирующего материала. Вне зависимости от этой разницы внутренний проход должен быть минимум 1 см в диаметре.
Качественный сильфонный шланг может проработать 20-30 лет. Потому его повышенная стоимость вполне оправдана. Тщательно отобранные полимеры обеспечивают надежную защиту от агрессивных веществ. Даже на самой обычной кухне такие вещества иногда встречаются.
Газовые шланги для плит: какой лучше, главные правила выбора
Главное правило при выборе газового шланга – приобретать изделие в сертифицированном магазине. Если продавец не может предоставить сертификат качества и не дает никаких гарантий, покупать изделие в таком месте не стоит. Обычно в торговых точках предоставляется большой выбор размеров газовых шлангов для газовых плит
Важно предварительно выполнить все замеры и купить изделие нужной длины, потому как сращивать между собой два изделия не рекомендуется
Важно предварительно выполнить все замеры и купить изделие нужной длины. Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия
Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию
Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия. Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию.
Другим важным показателем считается диаметр сечения шланга. Здесь нужно знать, что минимальный размер, обеспечивающий нормальное поступление газа к прибору, составляет 1 см. При этом на концах изделия должны присутствовать две гайки либо один штуцер и одна гайка. Необходимо учитывать, что гайка отличается наличием внутренней резьбы, в то время как у штуцера резьба наружная. Диаметр сечения нужно подбирать в зависимости от размера выхода на газовом приборе. Для удобства установки существует штуцер-уголок, который упрощает процесс подключения.
Наиболее бюджетным видом шланга считается резинотканевое изделие. Следует учесть, что, выбрав такой вариант, требуется постоянно следить за его целостностью – при необходимости можно использовать мыльный раствор, который позволяет легко обнаружить протечку. При возникновении даже малейшего нарушения целостности изделие требуется заменить. К оптимальным вариантам сочетания цены и качества относят армированные шланги из ПВХ, которые отличаются еще и длительным сроком эксплуатации.
В любом случае наиболее надежным и безопасным считается сильфонный шлаг, который получил официальное одобрение государственных газовых служб на использование в бытовых условиях
При выборе этого вида изделия необходимо в обязательном порядке обратить внимание на тип и качество соединения
Главное правило при выборе газовых шлангов – приобретать изделия в сертифицированных магазинах.
На заметку! Не стоит выбирать шланг, где для соединения штуцера с гофрой используется клей. Лучшим вариантом считается цельное изделие или конструкция, скрепленная с помощью сварки.
Очень важно во время покупки суметь отличить оригинальное изделие от китайской подделки, поэтому и рекомендуют выбирать товар в специализированных магазинах. Для того чтобы не приобрести подделку, шланг следует внимательно осмотреть на предмет брака, а также изучить прилагающийся к изделию паспорт
Следует также ознакомиться с диапазоном цен, чтобы не купить шланг с подозрительно низкой стоимостью. Самое важное – осмотреть изделие на предмет целостности.

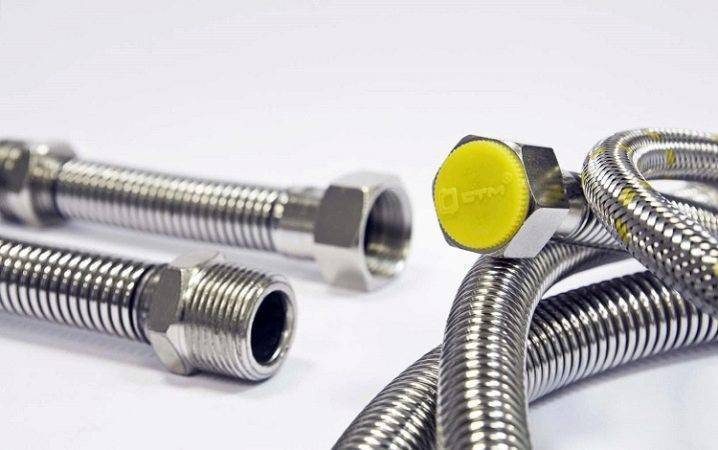

Сильфонный

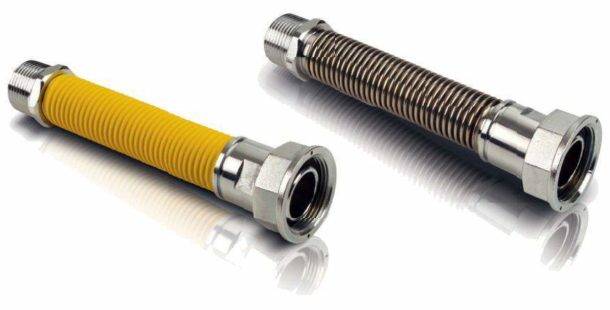

Сильфонные трубки чаще всего рекомендуют специалисты по установке газового оборудования. Этот вариант самый надежный и наиболее дорогой. Но с учетом очень долгого срока службы (до 30 лет) его стоимость оправдана. Цена от 170 рублей за 60 см готовой подводки.

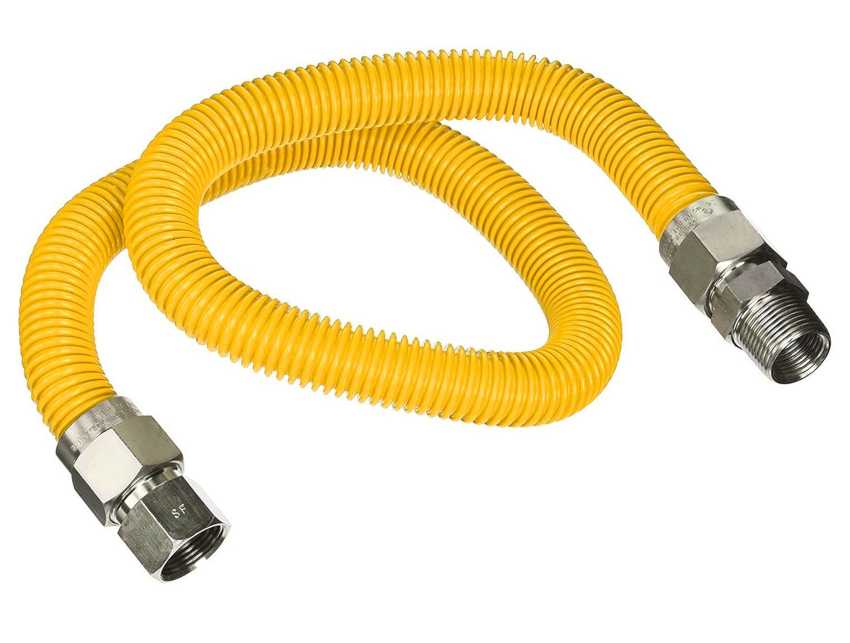

Сильфонный шланг сделан из нержавеющей стали, сверху – покрытие из ПВХ. Это гарантирует, что он прослужит долгое время: средний срок эксплуатации составляет 25–30 лет. Металлическая оплетка надежно защищает от механических воздействий, а покрытие из поливинилхлорида обеспечивает электроизоляцию и устойчивость к химикатам. Благодаря гофрированной поверхности изделие легко гнется.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Сколько стоит подключить газовую плиту в квартире официально
Сильфонный газовый шланг имеет следующие преимущества:
- может подсоединяться к любому газовому оборудованию: плитам, котлам и пр.;
- имеет присоединительные размеры 1/2″, 3/4″, 1″;
- обладает отличной гибкостью;
- выдерживает давление до 6 атмосфер;
- широкий диапазон рабочих температур: от -50 до +250 градусов (допускается установка на улице, при соприкосновении с раскаленными поверхностями с ним также ничего не произойдет);
- способен выдерживать механические нагрузки, агрессивное воздействие окружающей среды, бытовой химии;
- шланги соответствуют требованиям ГОСТ Р 52209-2004, ГОСТ12.2.063-81, ГОСТ12.2.003-91;
- гарантийный срок службы — до 15 лет;
- срок эксплуатации – до 30 лет;
- способен обеспечить герметичность системы даже при экстремальных нагрузках, например, при землетрясении.
Длина сильфонного газового шланга различается в зависимости от подводка может увеличиваться в размере в 2 раза и имеет следующие параметры (в метрах):
- от 0,26 до 0,52;
- от 0,5 до 1,0;
- от 0,75 до 1,5;
- от 1,0 до 2,0.
А шланги имеют фиксированную длину (в метрах):
- 0,3;
- 0,4;
- 0,5;
- 0,6;
- 0,8;
- 1,0;
- 1,2;
- 1,5;
- 1,8;
- 2,0;
- 2,5;
- 3,0;
- 4,0;
- 5,0.
Вставка диэлектрическая, 1/2″, штуцер-штуцер >>>
Вставка диэлектрическая, 1/2″, штуцер-гайка >>>
Вставка диэлектрическая, 3/4″, штуцер-штуцер >>>
Подводка под размер 1/2″
Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 60 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 80 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 200 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 300 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 400 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 60 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 80 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 100 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 150 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 200 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 300 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 400 см >>>
Подводка под размер 3/4″
Гибкая подводка для газа, сильфонного типа, 3/4″, штуцер-гайка, 100 см >>>
Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 60 см >>>
Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 80 см >>>
Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 150 см >>>
Гибкая подводка для газа, сильфонного типа,3/4″, гайка-гайка, 200 см >>>
Разновидности газовых гибких рукавов
Нынешний рынок предлагает достаточно обширный перечень газовых шлангов. Помимо материала, понадобится выбрать еще и производителя. И в данном случае лучше не экономить. Вещь покупается один раз и на долго. Сэкономив 500 рублей, можно потом сильно потратиться на здоровье и ремонт, если труба начнет пропускать газ. Поэтому разберемся для начала в разновидностях.

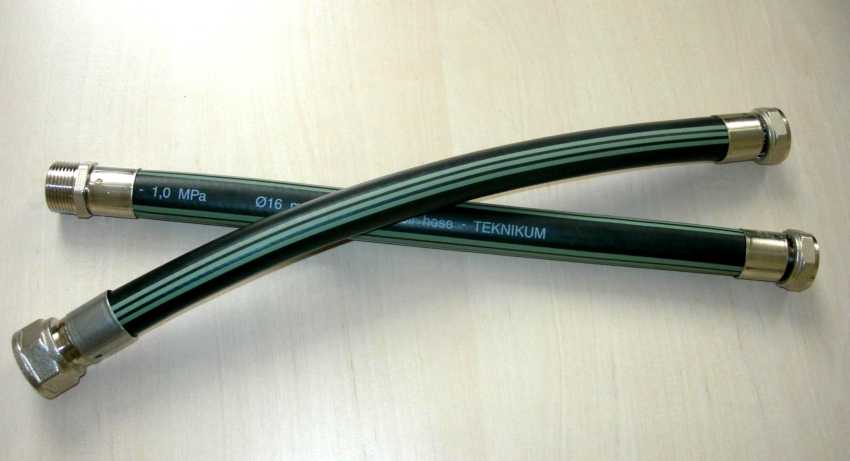

Резинотканевый
Имеет очень много преимуществ, которые позволяют использовать его в газовой системе:
- легкий монтаж;
- хорошая гибкость;
- невысокая стоимость;
- различные размеры;
- отличная электроизоляция.
Недостатком таких резиновых деталей является плохая жесткость. Сегодня промышленность выпускает шланги из специального материала высокой эластичности. Поэтому срок их эксплуатации может достигать 10 лет.
Стоимость таких шлангов обычно не превышает 7 долларов.
Сильфонный металлический
Профессиональные газовщики считают его самым подходящим для газовых систем. Срок эксплуатации таких шлангов может быть больше 25 лет. Он без каких-либо сложностей подключается к газовой плите. Сильфонные системы могут подсоединяться к котлам и колонкам, причем они совершенно безопасны.
Если у вас на кухне стоит газовая плита, оборудованная электрическим розжигом, чтобы подсоединить сильфонное устройство, между ним и краном создается особое изолирующее соединение.
Данный тип шланга свободно гнется и может выдержать большое давление, достигающее 6 атмосфер. Он выдерживает значительный перепад температур начиная от -50 градусов и заканчивая нагревом до 200 градусов. Главным недостатком сильфонного шланга считается его стоимость. Она во много раз выше аналогичных газовых подводок.
К преимуществам таких сильфонных металлических систем можно отнести:
- изготавливается из нержавейки;
- соответствует ГОСТу;
- отвечает всем техническим требованиям;
- защищен от любых механических воздействий специальным полимерным покрытием;
- способен выдержать любое механическое воздействие;
- гарантийный срок эксплуатации превышает 30 лет;
- выдерживает напряжение в 1500 Вольт.
Кислородный
Его также можно подключать к газовым плитам, однако при этом нужно учесть несколько очень важных моментов:
- Внутренний диаметр должен превышать 16 миллиметров;
- Поверхность, контактирующая с кислородом, должна быть хорошо очищена от масла. В противном случае шланг перегреется и произойдет повреждение материала.
К достоинствам кислородных шлангов относятся следующие характеристики:
- выдерживает повышенное давление. Оно может достигать 20 атмосфер;
- очень простая установка;
- низкая стоимость;
- богатый ассортимент;
- не проводит электрический ток.
Кислородный
Кислородные шланги часто использовались в советское время, так как других вариантов подключения через гибкую подводку попросту не было. Теперь это изделие отходит на второй план. Стоимость – от 60 рублей за метр погонный без наконечников.
Положительные качества:
- способность выдерживать высокое давление (до 20 атмосфер);
- простота установки;
- дешевизна;
- не проводит электричество;
- можно подобрать под любой диаметр труб.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как правильно установить газовый счетчик в квартире: за чей счёт производится замена?
При этом кислородные изделия недолговечны и требуют внимательного к себе отношения:
- их нельзя красить;
- внутренний диаметр должен превышать 1,6 см;
- не должен быть в масле, иначе резина будет перегреваться, что приведет к ее разрушению, трещинам и утечке газа.
https://youtube.com/watch?v=2KF6OJvU4Y8
Газовый шланг для газовой плиты: основные виды изделий
Кислородные шланги в советское время в основном использовались из-за того, что отсутствовали альтернативные варианты. Для производства этого типа шланга применяется специальная кордовая нить, а дополнительным материалом, который наносится для защиты нити, является резиновая смесь.
В современное время кислородный шланг чаще употребляется для сварки или для транспортировки газовых смесей, таких как ацетилен, бутан и пропан. Иногда шланг применяется для подключения газового баллона как источника топлива, который для безопасности устанавливается далеко от плиты. Допустимая градация температур, при которой можно использовать изделие – от +70 до -35 градусов Цельсия.
Раньше кислородные шланги использовались из-за отсутствия альтернативных вариантов.
Положительные моменты применения кислородных шлангов:
- выдерживают давление до 20 атм.;
- легко монтируются;
- не проводят электричество;
- отличаются низкой стоимостью;
- подходят под различный диаметр труб.
В современных квартирах не рекомендуют использовать кислородные шланги для подключения плит, потому как, во-первых, изделия имеют не слишком привлекательный черный цвет, во-вторых, их недопустимо перекрашивать. При попадании масляных растворов поверхность шланга нагревается и возможна потеря целостности, которая приведет к утечке газа. Стоимость варьируется от 70 до 90 руб. за метр.

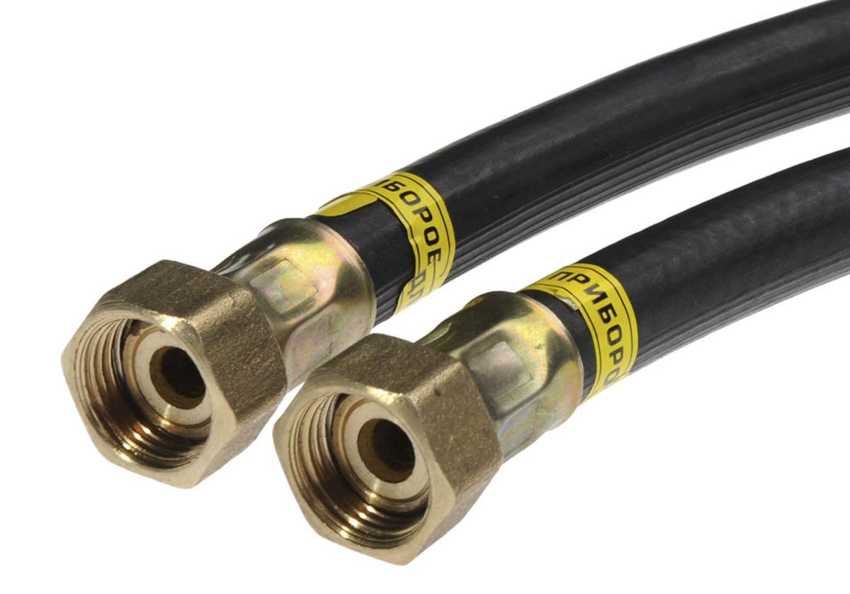

Резиновый рукав на тканевой основе относится к простым и недорогим вариантам. Шланг представляет собой резиновое основание, армированное прочной текстильной нитью. Благодаря дополнительным компонентам, которые добавляют в резиновую смесь, срок службы газового шланга для плиты составляет около 5 лет, что все равно недостаточно для качественного изделия.
Другим минусом применения считается тот факт, что спустя время возможно появление трещин на поверхности, которые могут стать причиной утечки газа. Изделие отличается небольшим температурным диапазоном эксплуатации, который составляет всего от -10 до +50 °С. К положительным свойствам можно отнести неприхотливость использования, простоту монтажа, способность хорошо гнуться и отличную электроизоляцию.
Резиновый рукав на тканевой основе относится к простым и недорогим вариантам.
Обратите внимание! Резиновые шланги для газовой плиты с тканевой оплеткой должны иметь желтый ярлык, который отличает их от изделий для воды. Чаще рекомендуются для подключения варочной поверхности к газовому баллону
Специалисты советуют заменять шланг каждые 2-3 года.
Подводные камни подводки
Еще каких-то полтора-два десятка лет назад вопрос о том, каким образом подключать газовую плиту к распределительному стояку, не существовал вообще: отечественные нормативы допускали только жесткую подводку газа с помощью системы труб, колен и уголков. Все это хозяйство искусно монтировалось мастерами газовых служб, а плита навечно оказывалась прикованной к отведенному ей месту. Отодвинуть ее, например, во время уборки, было просто невозможно.
Хлынувший в нашу страну в начале 90-х гг. поток импортной бытовой техники, в том числе и газовых плит, принес и такое удобное средство их подключения, как гибкая подводка. Простота, с какой можно было подключить новую плиту к стояку, подкупала. Обратной стороной этой простоты стало то, что за ответственную работу по подключению стал браться всякий, кто мнил себя мастером. Последствия в виде утечек бытового газа не заставили себя долго ждать…
В настоящее время гибкая подводка получила право на существование, закрепленное нормативными документами. Но в этой деликатной сфере существуют «подводные камни», о которых необходимо знать.
