Фановая труба: установка и устройство фанового стояка

Особенности установки стояка

Монтаж фанового стояка не подразумевает под собой никаких сверхсложных манипуляций – по сути нужно удлинить центральный стояк выше уровня крыши. Как правило, труба проводится через канал вентиляции или реже – через стену. Однако несмотря на сравнительную простоту установки, есть определенные правила, которых рекомендуется придерживаться, чтобы после завершения всех работ готовая фановая вентиляция не только эффективно функционировала, но и не доставляла хлопот в обслуживании.

Основные тонкости монтажа фанового стояка:

В идеале труба должна проходить на крышу в строго вертикальном положении – через все межэтажные перекрытия. Но если это невозможно реализовать, части стояка разрешается соединять под углами 45, 90 и 135 градусов. Стыковки фанов должны осуществляться посредством переходников. Чтобы менять угол направления стояка, лучше всего использовать специальный отвод с соответствующим градусом разворота.
Фановый стояк желательно делать или из пластиковых, или из чугунных труб. Если возникла необходимость комбинирования материалов, фиксировать стыковки нужно резиновыми переходниками.

Важно! Все стыки труб и на поворотах, и при обычных соединениях нужно обязательно обрабатывать герметиком

Горизонтальные трубы стояка следует укладывать с уклоном не меньше 0,02-0,03% в сторону по направлению движения испарений.
Перед последним прямым отрезком фанового стояка нужно установить ревизионный люк.
В местах прохождения труб через этажное перекрытие следует монтировать гильзы, которые не дадут стоякам напрямую соприкасаться с потолком.

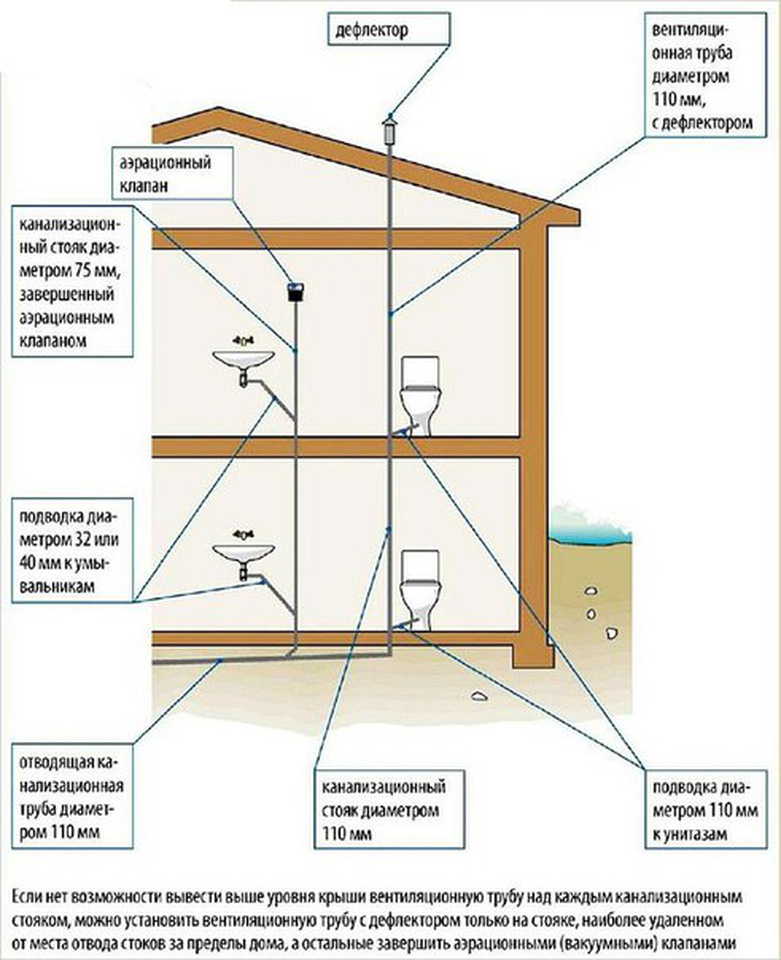

Схема установки фановой трубы

Ошибки обустройства стояка

Специалисты на базе своего практического опыта вывели массу правил, рекомендаций и полезных советов, но даже они не уберегают некоторых начинающих мастеров от ошибок, за которые в конечном счет приходится платить собственным же комфортом. К вашему вниманию наиболее распространенные оплошности, которые ни в коем случае нельзя повторять.

Первая ошибка – обрезка фанового стояка прямо в чердачном помещении. Причина такого явления – банальная лень: владельцам дома попросту не хочется возиться с трубами на крыше. Результат ошибки – на чердаке то и дело будут скапливаться зловония, которые рано или поздно проникнут в сам дом.
Вторая ошибка – установка стояка на внешней стене. Этого нельзя делать по той причине, что серьезно увеличивается риск появления конденсата.
Третья ошибка – монтаж флюгарки для увеличения тяги. Такая самодеятельность не только не оправдает себя в вопросе эффективности, но еще и выльется в ухудшение оттоков канализационных газов.

Типичные ошибки при монтаже фанового стояка

Как видите, фановый стояк играет очень важную роль в системе канализации частного дома, поэтому отказываться от него крайне не рекомендуется. Не хотите, чтобы ваше жилище «благоухало» стоками и отходами? Тогда внимательно проштудируйте теорию и, перейдя к делу, не пренебрегайте вышеизложенными нормами и правилами проектирования и установки фановой трубы.

Монтаж

Перед началом работы разрабатывается план. Уровень вентиляционного стояка должен находиться выше отводов потребителей в канализации. Кроме того, отдельно рассчитывается место расположения клапана и уклон отводов.

Принцип установки стояка

Рассмотрим, как это сделать самостоятельно:

Вентиляционная труба соединяется с канализационной. На месте сцепления устанавливается сварное соединение
Если применяется резьба, то особое внимание нужно уделить герметизации коммуникаций;
К фановой трубе можно подвести одновременно несколько потребителей. Это удобно, если дом небольшой, а отводов много
Тогда нужно каждый патрубок герметизировать отдельно. Стоит отметить, что большое количество сварных швов могут нарушить жесткость отвода;

Во время монтажа, стояк фиксируется к стене при помощи металлических хомутов. Существуют различные варианты: из пластика, резины, но стальные являются самыми надежными и жесткими;
Зашивать фановую трубу на крыше нужно только используя гидро- и теплоизоляцию. Также высота отвода на кровле должна быть выше 50 см

Это очень важно для гарантии отсутствия запахов на чердаке;
Специалисты утверждают, что установка на поверхности трубы различных дополнительных вытягивающих устройств может препятствовать работе всей вентиляционной системы. Но защитные решетки все же монтировать придется

Это защитит трубу от засорения;

Во время работы фановая труба может неприятно шуметь – часто эхо раздается во всем частном доме. Чтобы этого избежать коммуникация обматывается шумоизоляционной пленкой. Она изготавливается из слоя фольги и мягкой мембранной ткани. При работе канализации, она поглощает шум. Одновременно это покрытие выступает в качестве теплоизолятора.

Видео: Особенности монтажа фанового стояка.

Периодически вентиляционный фановый отвод придется чистить. Для этого можно вызвать специалистов, или выполнить всю работы самостоятельно. Для прочистки понадобится гибкий резиновый ершик или обычный сантехнический трос со щеткой на конце. Эту процедуру нужно проводить каждый год.

Определяемся с типом очистного сооружения

Очистные сооружения для частного дома обустраивают в виде простейшей выгребной ямы без дна или герметичной емкости для сточных вод. Улучшить фильтрацию сточных вод позволяет однокамерный септик с почвенной очисткой или двухкамерный септик с фильтрующим колодцем. Возможен вариант сооружения из трех камер с полем фильтрации, а также — с применением биофильтра и системой подачи воздуха.

Однокамерный септик, в сущности, представляет собой выгребную яму с дренажным слоем. На дно колодца насыпается щебень или гравий, смешанные с песком. Проходя через фильтрующий слой, жидкие фракции отходов перед попаданием в почву очищаются. Через некоторое время дренажный слой нужно заменять, так как на нем отсаживаются илистые отложения. Однокамерный септик подходит для частного дома с небольшим объемом сточных вод.

Двухкамерный септик состоит из накопительной емкости и фильтрующего колодца, которые соединяются переливной трубой. В отстойнике фекалии частично осветляются, затем попадают в шахту с дренажным слоем на дне. В почву они просачиваются уже достаточно очищенными.

Двухкамерный септик является популярным вариантом канализации для частного дома, так как не требует больших финансовых затрат для его оборудования и работает эффективно.

Установка септика из двух и более камер, а также поля фильтрации практически исключает возможность загрязнения окружающей среды. Отстаиваясь в первой емкости, частично осветленные стоки по переливной трубе попадают в следующую камеру с анаэробными бактериями, разлагающими органические остатки. Читайте о том, как сделать септик своими руками из подручных материалов в статье «Выгребная яма из автомобильных покрышек своими руками: канализация в частном доме, на даче и в бане».

Последовательно пройдя все секции, стоки попадают на поле фильтрации, представляющее собой площадь под землей около тридцати квадратных метров, где происходит окончательная почвенная очистка. При наличии на участке свободного места такой способ обустройства канализации является оптимальным.

Септик с биофильтром является станцией глубокой очистки канализациии. По принципу действия он схож с очистной системой с полем фильтрации, только в этом случае его заменяет сепаратор воды и подселенные на выходе переливной трубы в четвертую секцию анаэробные бактерии, очищающие стоки приблизительно на девяносто пять процентов. Такую воду можно использовать для технических нужд.

Станции глубокой очистки нерационально устанавливать в частных домах с периодическим проживанием, так как, если канализацией подобной конструкции не пользоваться постоянно, происходит гибель бактерий, разлагающих органические остатки. К тому же стоят они довольно дорого.

Фановый стояк канализации в частном доме: опыт участников FORUMHOUSE

Показателен личный опыт наших форумчан. Рассмотрим один из самых задаваемых вопросов.

LatysyaУчастница FORUMHOUSE

– У меня выгребной септик – бетонные кольца с дном и крышкой. Расположен он в 6 метрах от дома. В эту сторону выходят 3 окна. Сначала я думала устраивать выход вентиляционного стояка через потолок санузла, далее в чердачный карман и крышу дома. Думаю, это необходимо, чтобы газы и прочие запахи, образующиеся в наполняющемся септике, выходили через него и развеивались повыше над крышей. Но проблема в том, что не хочется дырявить материал кровли. Помогите понять, будет ли запах от септика без вентиляционного стояка, и каким должен быть диаметр фановой трубы в частном доме.

Отвечает консультант нашего форума Евгений Фадеев:

Евгений Фадеев:

– Этот элемент канализации поставить необходимо, и труба должна быть диаметром в 110 мм. Если не его устроить, то при пересыхании или срывах гидрозатворов появится запах. Если отсутствует нормальная фановая вентиляция с притоком на фильтрующем сооружении и выхлопом на крыше, запах будет, так или иначе, распространяться по округе. А для диаметра следует запомнить простое правило:

Фановая труба 50 мм обеспечит поток примерно в 16 раз меньше потока через трубу в 110 мм. Таким образом, это уже будет не вентиляция, а набор из нескольких соединительных трубок.

Иногда домовладельцы приходят к заключению, что монтаж этого элемента канализационной системы не обязателен, без него можно обойтись. Но несложно догадаться, что будет, если разом провести слив воды из кухонной мойки, ванной и туалета, а в конструкции нет фановой трубы. А ведь обычно в современном загородном доме монтируется два и более санузла.

Читайте нашу статью о том, как обеспечить частный дом чистой водой и правильно устроить систему канализации.

Как обойтись без фановой трубы в частном доме

Ответ на этот вопросы: «в большинстве случаев не обойтись никак». Следует запомнить, что ее установка необходима:

При использовании в системе коммуникаций канализационных стояков диаметром в 50 мм;
Дом имеет два и более этажа оборудованных санузлами;
В доме есть бассейн или иное оборудование, чей разовый сток способен перекрыть систему канализации.

Фановая труба на кровле: размещение

Рассмотрим следующую, весьма распространенную ситуацию: дом уже построен, септик вырыт, выходы санузлов намечены, а как быть дальше, домовладелец ещё не определился.

Prorab_2009Участник FORUMHOUSE:

– Помогите правильно устроить фановый выход на крышу. В данный момент ситуация такая: дом построен, кровля из черепицы, сейчас дошло дело до канализационной трубы, от дома до септика 6м. Есть возможность пробить потолок и установить ее под кровельной черепицей в холодном чердаке.

По мнению консультанта нашего форума Вадима, в этом случае возможна следующая схема, причем более правильным будет способ под номером 1.

Вадим

– Первый способ наиболее предпочтительный Грибок на стояке не нужен. По трубе поднимается теплый воздух, на грибке может намерзать конденсат и перекрывать ее, и под карнизом не проводить, в этом случае уменьшится тяга. На чердак не выводить – и тяга слабенькая и чердак провоняете.

Также не рекомендуется фановый вывод на кровлю через стену под свес

Обратите внимание на данный рисунок. Зимой в случае схода снега с крыши вашего дома он может сорвать фановую трубу. Фановый вывод на крышу – основные правила

Фановый вывод на крышу – основные правила

Пользователь нашего форума (ник на форуме VladimirKu) советует придерживаться следующих правил при выводе фановой трубы:

Она должна выходить на крышу вверх, минимум на 300мм. И как можно ближе к коньку, чтобы снег её не сорвал при сходе с крыши. А устраивается она не только для защиты гидрозамков во внутренней канализации вашего дома, но и для вентиляции канализационной системы.
Если дом более 2-х этажей и с длинными горизонтальными внутренними разводками канализации внутри дома, то придётся выводить и второй фановый стояк.
Если у вас стоит автономная система биоочистки с применением микроорганизмов, которым для их жизнедеятельности необходим кислород, то система вентиляции крайне необходима.

Стояки ставят максимально прямыми. Нужно избегать поворотов, изгибов и сужений, чтобы не создавать сопротивления потокам воздуха.

На FORUMHOUSE вы можете больше узнать о том, как делается вывод фановой трубы на крышу, и расстаться с сомнениями на тему «Фановая труба, что это: необходимость, или можно обходиться специальным клапаном». Посмотрите видео, в котором наглядно показаны все этапы работ по выводу стояка через кровлю.

Ставить или не ставить

Многие интересуются, можно ли ставить канализационный клапан вместо фановой трубы. Дело в том, что все сливные магистрали работают по одному и тому же принципу. Это означает, что сточная жидкость самотеком уходит в септик. Если не поставить обратный клапан, то в доме появится неприятный запах.

Строительные правила не запрещают установку таких устройств вместо фановой трубы, но когда в доме имеется септик, то открытый вывод вентиляции для сточной трубной конструкции должен присутствовать в обязательном порядке.

Клапан в таких ситуациях вместо указанной сети не применяют, ему отводится роль дополнительного приспособления в зонах трубопровода с большой протяженностью. Так же такая установка разрешается только в обогреваемом помещении, так, при минусовых температурах в механизме собирается конденсат, что блокирует его работу.

Если возникают сомнения, уместно ли ставить клапан вместо трубы, то лучше проконсультироваться по этому вопросу у специалистов, и тогда комфорт в доме не будет испорчен плохой работой канализации.

Вентилирующая система сливной магистрали в многоэтажках

Располагать такие трубные конструкции в многоэтажном доме можно по-разному: горизонтально и вертикально, и любыми другими вариантами.

Запах канализации в квартире. В чём причина? / Sewage smell in the apartment

Смотрите это видео на YouTube

И без такой системы в квартирах, расположенных внизу постоянно будут неприятности в виде нехорошего запаха и возвращающейся отработанной жидкости с верхних этажей.

Вентилирующая система сливной магистрали в частном доме

Фановая труба для канализации в частном доме ставится не всегда, (но в зависимости от объективных обстоятельств, отсутствие данного изделия может способствовать появлению неприятного запаха из канализационной системы). По той причине, что объем сточной воды в данном случае не такой большой, чтобы создавать в сети вакуум.

Если следовать теории, то в частном 1 –но или 2-х этажном доме с одним санузлом, разрешают не ставить вентиляцию стояка. Но, практические рекомендации профессиональных строителей кардинально отличаются. Их советы основаны на таких фактах:

Если на участке оборудовано локальное очистное оборудование, то без вентиляции нехороший запах будет распространяться на уровне земли, и будет мешать полноценному функционированию септика.
Такое решение является очень надежным. Ведь всегда присутствует риск срыва гидрозатвора.
Провести эту сеть на кровлю в ходе строительных работ не трудно.

Канализационная труба на 75 мм

Фановая труба для канализации 75 мм используется для оттока жидкости внутри помещений. Способ соединения этого сортамента раструбный. Так же при монтаже используют спецсмазку. Если таковой нет, то применят жидкое мыло. Масла при этом использовать не рекомендуют.

Трубный сортамент на 75 мм производится из трудновозгораемого полипропилена. Максимальный уровень температуры для таких изделий составляет +90 градусов.

Трубные изделия для канализации на 75 мм не боятся влияния ультрафиолета, и служат более 50 лет. Но, все исключительные характеристики трубы на 75 мм сохраняться только в том случае, когда изделие приобретено у известного производителя. Товар от сомнительных фирм, может оказаться некачественным, а значить смонтировать с ним надежную систему не предоставляется возможным.

Фановая труба для канализации в частном доме. Вакуумные клапаны. Вентиляция канализации.

Смотрите это видео на YouTube

Секреты правильного монтажа

Как и где установить фановую трубу, чтобы она работала с полной отдачей?

Эффективность функционирования системы зависит от следующих факторов:

надежность соединений;
хорошо подготовленное основание для укладки;
организация обратной отсылки грунта;
достаточный уклон.

А теперь о «трех китах» – правилах монтажа фановой трубы:

Если врезаться в фановую трубу нужно в отапливаемой части дома, то заканчиваться система должна на холоде – за пределами здания.
Если стояк вертикальный, его следует выводить на крышу
Диаметр трубы не должен быть меньшим такого же параметра стояка.

Так выглядит фрагмент фановой системы

Обратный клапан

Произвести установку или замену фановой трубы своими руками – не проблема, поскольку процесс прост и понятен, главное при этом не забыть о необходимости монтажа обратного клапана.

Для чего нужен такой элемент?

Предотвращение возврата нечистот в унитаз, умывальник;
препятствие поселению в системе грызунов;
недопущение заброса механических примесей;
коррекция неправильного уклона конструкции.

Устанавливать клапан можно как внутри системы, так и за ее пределами.

При внутреннем монтаже не забудьте обезжирить трубу, а если требуется, то и очистить. Затем нужно прикрепить специальную вставку, подходящую по размерам под выбранный клапан, а далее – и его. Однако следите, чтобы расположение устройства противостояло потоку, а не наоборот

Кроме того, важно, чтобы лепестки клапана загибались в сторону сантехнического прибора, а не от него

А это – обратный клапан

Установка трубы

Теперь можно перейти и к практической части материала.

Начнем с нуля, вернее – даже с этапа, предшествующего нулю, поскольку одни домовладельцы монтируют фановый стояк в строящемся доме, а иные – просто меняют систему, а это значит, что и старую сеть есть возможность обновить. Полный демонтаж, возможно, не понадобится, а вот сменить чугунные (устаревшие на сегодня) элементы на пластиковые (наиболее практичные) детали придется

Если у вас установлены пластиковые, то уделите должное внимание их очистке. Демонтаж старых фрагментов выполняют после отключения стояка, отсоединяя части поэтапно

Возможно, вы раньше даже никогда не обращали внимания, что от унитаза отходит фановый отвод

Устанавливать стояк нужно с расположенной в магистральном отсеке нижней точки жесткости или от фундамента (если дом частный). Для этого следует проделать в несущих конструкциях отверстие, куда и поместить трубу. Далее следует стояк закрепить при помощи хомутов. Используйте металлические изделия, только они могут обеспечить конструкции максимальную надежность, а также позволят варьировать с отклонениями от разметки, если таковые будут иметь место во время сборки.

Коррекция возможна благодаря шпильке с винтовой структурой, позволяющей регулировать силу соединения. После монтажа сантехники можно проводить и фановый отвод. Не забудьте шумоизолировать стояк, «помощницей» вам в этом деле может стать монтажная пена, но также можно использовать и минеральную плиту.

Фотофрагмент процесса монтажа

Вывод системы на крышу

Важно не только грамотно установить фановый стояк, но и правильно вывести его на крышу. Запоминайте основные принципы этого процесса:

труба не должна заканчиваться на чердаке – только на кровле;
стандартная высота вывода стояка – от 30 см выше конька (а лучше 50), если же крыша используется (к примеру, на ней организована терраса для принятия солнечных ванн), то высота варьируется в пределах до 3 метров;
нельзя совмещать вентиляцию или дымоотвод с фановым воздуховодом (такие эксперименты чреваты возгоранием газов);
отступ по горизонтали от балконов либо окон до выхода стояка должен составлять минимум 4 метра;
выводить систему под свес кровли запрещается, ведь зимой снег может разрушить конструкцию;
если в доме присутствует несколько канализационных стояков, их можно врезать в одну фановую трубу;
вывод лучше делать в подветренной стороне (изучите «розу ветров» региона);
чтобы на фановой трубе не появлялся конденсат, она работала исправно и долго, следует размещать конструкцию в помещениях с температурой выше нуля;
трубу на кровле перед наступлением зимы необходимо укрепить, дабы уберечь ее от повреждений из-за скоплений снега;
если рядом с фановым воздуховодом располагается дымоход или вентиляционный канал, нужно проследить чтобы он находился на 15 см выше своих «собратьев»;
не гонитесь за красотой – любое украшение фанового отвода в виде колпаков, домиков и других крышек пагубно скажется на его функционировании.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

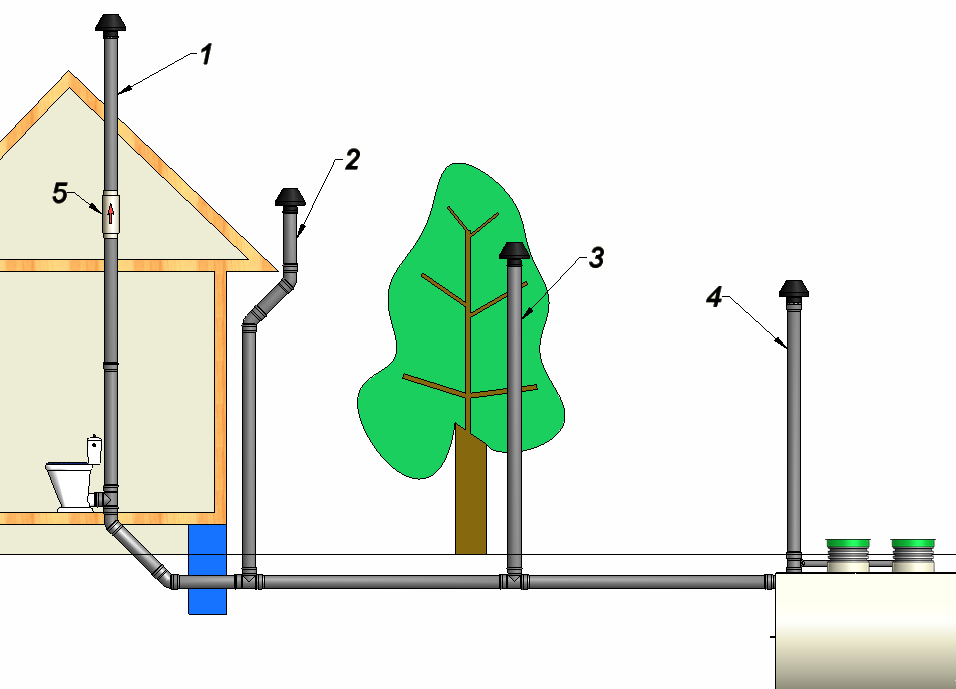

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

Защита канализационных стоков от грызунов и прочих животных;
Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Канализационная вентиляция требуется каждому дому?

Строительные нормы загородной недвижимости прямо указывают, что вентиляция канализации в частном доме обязательна далеко не в каждом случае. Дома не выше двух этажей вполне могут обойтись стандартной схемой расположения сточных труб без обустройства дополнительных систем. Основным условием для этого является объем канализационных стоков.

Рекомендуем ознакомиться: Щит управления вентиляцией

Пока совокупный диаметр подключенных к системе активных сантехнических устройств не превышает сечение сливной трубы, появления вакуумных пробок можно не опасаться.

Стандартные канализационные трубы для создания центральных стояков имеют сечение в 10-11 сантиметров. Диаметр сливного отверстия большинства унитазов – семь сантиметров, умывальника – пять сантиметров.

Использование по отдельности каждой из этих точек не приводит к образованию вакуумной пробки, а вот одновременное – уже может. Их совокупный диаметр уже составляет 13 см, а ведь не стоит забывать и о других точках. В двухэтажном частном доме вполне может быть два санузла, раковина имеется не только на кухне, не стоит забывать о стиральной машине, ванне и душевой кабинке.
