Электропроводка в деревянном доме: правила проектирования + пошаговый монтаж

Этапы монтажа

Подведение электричества

Способы ввода кабелей:

• надземный – провода тянутся от линии электропередач;
• подземный – кабели укладывают в траншею на глубину минимум от 0,8 метров. Провода изолированы и помещены в металлические трубы.

В строение провод вводится через металлическую гильзу.

Создание контура заземления

Недалеко от места ввода провода в строение вырывают траншею в форме треугольника или прямоугольника на глубину в полметра. По углам устанавливают арматуру и соединяют при помощи толстой проволоки или металлических углов. От заземления до дома также вырыть траншею, через которою металлический проводник соединит заземление с электрощитом на доме. Траншеи засыпают землей.

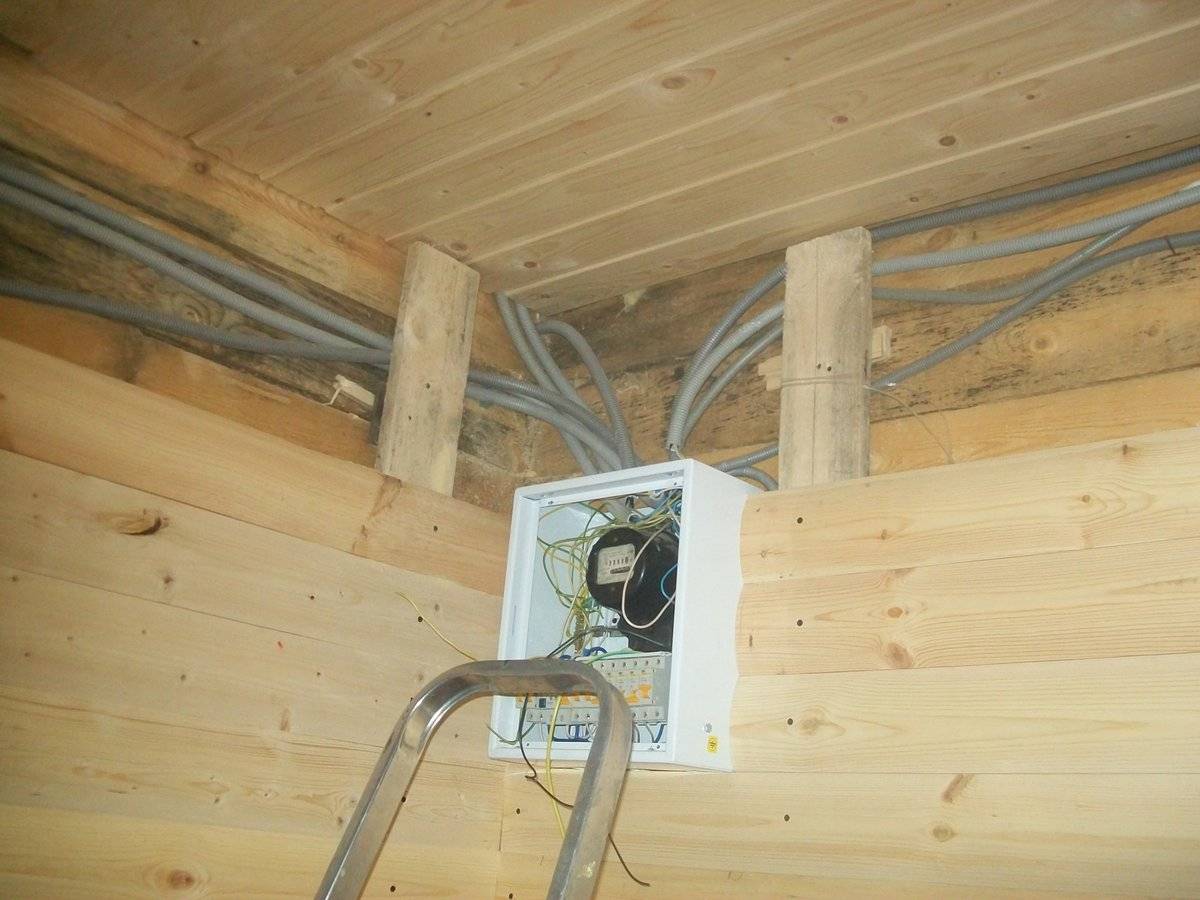

Установка электрического щита

Для бесперебойного и правильного функционирования электрощита следует соблюдать правила установки:

• он должен располагаться на высоте не менее полутора метров над землей, чтобы до него не дотянулись дети и домашние животные;
• электрощит должен быть защищен от неблагоприятных погодных условий в случае его монтажа на улице;
• в электрощите должно быть достаточно места для УЗО, счетчика, подключенных проводов и заземляющих шин;

Проведение проводки

Существует два варианта проведения проводки: скрытый и открытый.

При монтаже скрытой проводки провода помещаются в металлические трубы (лучше из оцинковки или нержавейки), места соединения которых тщательно герметизируют. Такой способ применяется, если необходимо замаскировать провода под облицовку. При этом следует соблюдать следующие правила:

1. К распределительным коробкам должен иметься удобный доступ.
2. Провода должны занимать не более 50% диаметра металлической трубы.
3. Чтобы провода не повредились, концы труб необходимо отшлифовать и обезопасить пластиковыми ободками.
4. При повышенной влажности трубы устанавливают под небольшим наклоном, чтобы скопившийся конденсат мог слиться.

Открытая проводка находится на виду, при этом она не должна контактировать с деревом.

Этапы монтажа открытой проводки:

1. Зафиксировать основание кабель-канала на деревянной поверхности при помощи саморезов.
2. Установить распределительные коробки.
3. Установить розетки, выключатели.
4. Зафиксировать провода в кабель-каналах.
5. Подключить подачу тока.
6. Закрыть крышкой кабель-каналы.

Установка розеток и выключателей

В случае, если внутренняя часть розеток и выключателей устанавливается в деревянный брус, они должны быть защищены от контакта с древесиной металлическими подрозетниками. Под накладные электроточки также следует подкладывать изоляционный материал, например, асбест или алюминий, которые предотвратят риск возгорания.

Самостоятельное проведение проводки может обернуться риском получения серьезных травм, поэтому рекомендуется обращаться к услугам специалистов соответствующего профиля.

Технические нюансы монтажа электропроводки в деревянных и каркасных домах

Итак, из всего вышесказанного становится ясно, что часть пользователей FORUMHOUSE считает, что электрический кабель в деревянных домах, при скрытой проводке, следует вести только в металлических трубах. Подчеркнём — именно в стальных трубах, а не в металлорукаве, пластиковой самозатухающей гофре или стальной гофротрубе.

Дуга КЗ (короткого замыкания) прожигает стальную гофротрубу, а пластиковая гофра, в силу хрупкости, не спасёт проводку от механического повреждения.

Другие считают это избыточным и опираются на заграничный опыт. Например, в классическом каркасе по североамериканской технологии электрический кабель протягивается прямо через деревянные стойки, в высверленных технологических отверстиях, без гофр, металлических труб и т.д.

В «финском» варианте каркаса электрический кабель обычно тянут во внутреннем слое контрутепления заложенным в деревянной контробрешетке.

Кажется, что технология доступна для повторения, ведь она прошла проверку временем, но, как известно, суть кроется в деталях.

Во-первых: «за океаном» обязательно делается заземление, причём двойное – одно идёт на уличную линию, на щит, второе — независимое, подключается или к медным штырям, вбитым в землю, или к центральной водопроводной трубе. Плюс еще есть шина «ноль», а каждая линия и электроприбор (розетки, лампы и т.д.) имеет своё независимое заземление.

Во-вторых: в трёхжильном «заграничном» кабеле медный провод — «земля», идёт без оплётки. Это обеспечивает срабатывание УЗО при малейшем повреждении изоляции проводов «ноль» и «фаза» на всём протяжении трассы. В то время как в нашей стране заземляющий провод изолирован и обеспечивает защиту только конечных потребителей.

И это лишь часть нюансов, обеспечивающих электробезопасность. Что касается домов, построенных из бруса, то, решив вести кабель в стальной трубе, помним, что дерево со временем усаживается. Причём, в зависимости от влажности исходного материала, эта величина может быть существенной. Значит — надо заранее продумать, как обеспечить необходимую подвижку/независимость стальной трубы с кабелем, чтобы на ней через 2-3 года не «завис» брус.

Кроме этого, в стальной трубе может образоваться конденсат, и влага из-за уклона трассы может попасть в розетку или распаечную коробку. Ещё одна «головная боль» — как вести трассы в деревянных домах большой площади. Одно дело заложить стальные трубы в деревянном коттедже на 100-150 кв. м, но совсем другая по сложности задача — в домах по 300-500 кв. м. Помимо увеличения сметы, особые требования предъявляются и к квалификации рабочих, занимающихся монтажом электропроводки в стальных  трубах.

Поэтому интересны примеры практической реализации проводки кабелей в металлических трубах.

Квадратная труба более удобна в монтаже, чем круглая.

Для этого покупаем трубу 15х15 мм длиной в 300 метров и металлическую гофру диаметром в 2 см, а также скобы (они используются для крепления гофр диаметром в 1.5 см) для фиксации труб на стенах. Далее осуществляем монтаж проводки, не забыв предварительно зачистить края труб от заусенцев!

Если этого не сделать, можно прорезать изоляцию кабеля.

Что получилось в итоге, демонстрируют фотографии.

Следующий фотоотчёт. Это уже каркасный дом.

Помимо этого, было рассчитано сечение проводов и подобрано защитное оборудование. Линии велись без скруток/соединений и распаечных коробок, целиковыми кабелями от щита с автоматом к потребителю.

Скрытая электропроводка в деревянном доме

Схема электропроводки со способом её монтажа – составная часть проекта дома. Если спроектирована скрытая прокладка внутренней системы электроснабжения, то возможность реализации такого решения начинают обеспечивать в процессе сборки сруба.

В брусьях или оцилиндрованных брёвнах, по которым должны пройти вертикальные участки проводки, перед укладкой на проектное место выполняются технологические проходы для кабелей — строго согласно схеме электроснабжения. Чтобы сформировать вертикальный канал в стене из уложенных друг на друга брёвен, выполненные в них отверстия после сборки конструкции должны быть строго соосны.

Горизонтальные проходы устраиваются после возведения стен:

• для кабелей – вдоль и поперёк брёвен;
• для монтажных и распределительных коробок – поперёк.

Горизонтальные поперечные и вертикальные каналы выполняются мощной дрелью с корончатым сверлом или сверлом Форстнера.

Продольные скрытые проходы – это, как правило, штробы по брусьям, устраиваемые с помощью ручного или электроинструмента (стамеска, фрезер). Наименее трудоёмкое выполнение такого штробления — «болгаркой» с дисковой фрезой по дереву.

Согласно нормам ПУЭ, при устройстве электропроводки скрытым способом все кабели должны проходить по стальным (медным) трубам или быть изолированными от деревянных оснований слоем цементного раствора или алебастра не менее 1 см. Монтажные и распределительные коробки также должны быть выполнены из стали или меди. Соединение участков стальных защитных каналов между собой и с коробками производится сваркой или резьбовым способом, медных трубок – пайкой и обжатием. Защитные каналы и короба обязательно заземляются.

В деревянном доме проводить кабели скрытой проводки в металлорукавах запрещено. Гофрированные металлические чехлы – это полоса толщиной 0,2 мм, свитая спирально. Защита из металла такой толщины не способна локализовать короткое замыкание, так как её стенки не выдерживают температуры дуги и мгновенно прогорают. Не способен к локализации дуги и металлорукав в полимерной оболочке.

Гофры из однородного полимера для размещения их в каналах для скрытой проводки также не пригодны – заполнить их цементным раствором с соблюдением толщины слоя в 1 см вокруг кабеля практически невозможно. Кроме того, полимерные гофры подвержены повреждениям грызунами.

Выбор стальных труб для каналов скрытой проводки производят с учётом толщины стенки, которая регламентируется СП 31-110-2003, и внутреннего диаметра.

Максимальное сечение жилы провода (мм²)	Толщина стенки трубы (мм)
Алюминий	Медь
до 4	до 2,5	не нормируется
6	—	2,5
10	4	2,8
16: 25	6; 10	3,2
35; 50	16	3,5
70	25; 35	4,0

Один из способов размещения скрытой электропроводки – по балкам межэтажных перекрытий. Трубы, согласно схеме электропроводки, нарезаются на куски нужной длины, после чего на их концах нарезается резьба, и через каждый элемент протягивается «кондуктор» — для затяжки кабеля после установки канала по месту.

Фрагменты труб с помощью хомутов крепятся к балкам, соединяются с распределительными коробками и в проектных местах сгибаются вниз для подводки питания к люстрам. Параллельно выполняется затяжка в них линий электропроводки.

Распределительные коробки после окончания монтажа должны остаться доступными для обслуживания, поэтому на перекрытии между чердачным помещением и вторым этажом их располагают крышками вверх – для доступа на полу, а на балках между первым и вторым этажами – крышками вниз, с доступом со стороны потолка.

По окончании сборки системы электроснабжения выполняется её «прозвонка», протяжка резьбовых соединений труб, замер сопротивления заземления и покрытие каналов снаружи двумя слоями антикоррозийной краски. Затем сверху по балкам монтируется черновой настил.

При монтаже продольных горизонтальных линий скрытой проводки по стенам можно использовать стальной тонкостенный профиль для гипсокартона. Для этого в брёвнах или брусьях выполняют штробы необходимого сечения, в которые утапливают и крепят саморезами профиль. На дно профиля по всей длине кладут полосу из гипсокартона, точечно фиксируя её раствором алебастра. Поверх полосы также на гипс крепят кабель, после чего гипсом заполняется весь объём профиля. Выполненная штроба на всю глубину заделывается специальной шпаклёвкой, после высыхания которой канал окрашивают под основной фон.

Скрытая внутренняя проводка

Вообще-то скрытая электропроводка в деревянном доме не рекомендуется, но если соблюсти все требования и нормативы по пожарной безопасности, то такой способ вполне допустим. Сразу стоит отметить, что он обойдётся дороже в плане материальных затрат. Но если вы не испытываете финансовых затруднений, можете воспользоваться одним из двух вариантов скрытой проводки.

Металлические трубы

Самым главным преимуществом металлических труб является то, что в случае возгорания кабеля они надёжно защищают деревянные поверхности и конструкции от огня.

Их прокладывают в скрытых полостях и пустотах за облицовкой стен и потолков. Либо в стенных поверхностях просверливают углубления в виде каналов, в которые потом укладывают трубы. А уже внутри них протягивается кабель или провод.

Желательно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А для того, чтобы об острые кромки металлической трубы не повредить изоляционный слой кабеля при его протягивании, надо использовать специальные заглушки, сделанные из пластика, либо хорошо зачищать и отшлифовывать места срезов.

Самыми технологичными считаются медные трубы, они хорошо гнутся без специального инструмента.

Это особенно актуально, если скрытая проводка в деревянном доме имеет сложную разветвлённую схему. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена увеличивается в несколько раз, медные трубы стоят далеко недёшево. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать убытки от пожара.

Под штукатурку

Есть ещё один способ скрытой проводки – под штукатурку. Сейчас он применяется всё реже и реже. Технология кропотливая – на брус необходимо крест-накрест набить дранку (это такие деревянные реечки толщиною 3-5 мм), а сверху накидать слой глиняной штукатурки толщиною не менее 10 см. Затем прокладываются кабели в гофрированных трубах и сверху ещё слой штукатурки, чтобы спрятать проводку. Лет 30-50 назад такой способ был популярен, вряд ли сейчас владельцы деревянных строений из красивого бруса захотят накидать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

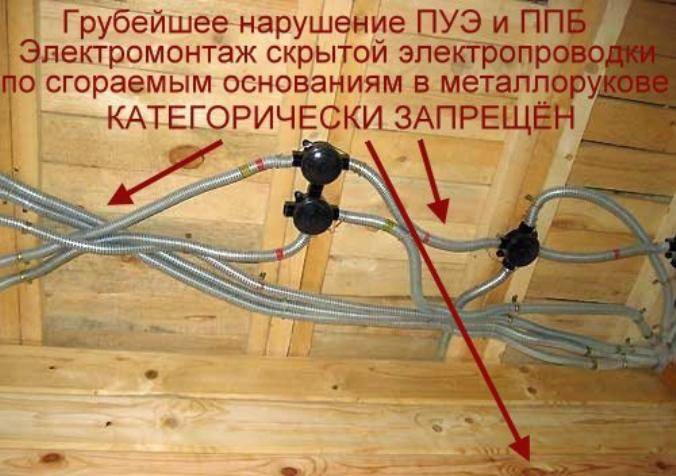

Запомните главное! Монтаж скрытой проводки в деревянных домах по пустотам и перекрытиям в гофрированных трубах или пластиковых коробах запрещён.

На это есть две веские причины:

1. Во время прокладки можно незначительно нарушить изоляционный слой проводников.
2. Повредить гофрированную трубу вместе с изоляцией кабеля могут грызуны (поверьте, мышам перегрызть ПВХ материал не составит труда).

Оба эти случая в результате приведут к оголению токопроводящих жил. И когда вы начнёте на полную мощность эксплуатировать проводку, в местах повреждения изоляции кабель начнёт перегреваться, что приведёт к короткому замыканию и пожару.

Выбор способа прокладки

Существует 2 способа прокладки электропроводки:

• внутренний. Кабель располагается в специальных металлических гофрированных трубах в фальшстене из гипсокартона, за подвесным потолком. Внутренняя проводка для деревянного дома выигрывает тем, что сохраняется полезная площадь здания и его эстетический вид, не нужно искать материал для маскировки проводов и их защиты от механических повреждений. Но у данного метода (скрытая проводка) есть и свои недостатки: трудно диагностировать поломки внутри стен, невозможен демонтаж отдельных участков;
• наружный. Он заключается в прокладывании проводки по плинтусам, в кабель-каналах, коробах. Данный метод прост, требует меньше времени. Можно организовать контроль за проводкой и вовремя устранить неполадки. Провода охлаждаются, исключается возможность их перегрева и возгорания. Наружная электропроводка имеет и минусы. Недостатками способа является то, что кабель-каналы занимают полезную площадь и не всегда вписываются в интерьер дома.

Открытая электропроводка в деревянном доме

Кабель-канал служит для защиты электропроводки от разных повреждений и ее маскировки.

Кабель-канал—короб разного размера, через который прокладываются провода. Он имеет прямоугольную форму. С помощью зажимов фиксируется крышка, которая не допускает проникновения внутрь пылевых загрязнений. Кабель-канал необходим для того, чтобы завуалировать места расположения проводов.

Конструкция не только придает красивый вид помещению, но и выполняет ряд функций. Она предохраняет от воздействия химических веществ, ударов, касаний, воды. Монтажный короб безопасен для окружающих, потому что не проводит электричество. Кабель-канал для деревянного дома должен не поддерживать горение, быть с маркировкой «н.г.».

В бревенчатом доме кабель можно прикрепить с помощью изоляторов. Сначала фиксируются диэлектрические ролики, к ним крепят кабель. В случае, когда невозможно использовать кабель-каналы и изоляторы, проводку укладывают с помощью скоб.

Скрытая проводка

Установка скрытой проводки начинается с составления плана-схемы расположения борозд.

Далее выполняется разметка трассы. Проводят ровные линии канавок с помощью строительного уровня, нивелира, отвеса. При монтаже скрытой электропроводки сверлят стену так, чтобы спрятать ее внутри. Скрытая электропроводка не портит внешний вид дома, защищает от поражения током.

Сверление проводится по прямой вертикально или горизонтально. Скрытая проводка может прятаться в негорючем утеплителе пола и в углублениях между бревнами. Намечаются места розеток, выключателей, распылителей. Выбирается инструмент, которым будут проводиться работы.

Прокладываются металлические трубы. Место для кабеля внутри труб должно быть менее половины свободного пространства. Проложить кабель внутри труб можно с помощью протяжных тросов.

Ввод в дом

Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.

Прокладка кабеля в земле

Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.

В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.

Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.

Прокладка кабеля по воздуху

Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.

Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).

В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).

Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.

Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.

В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы

Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек

Проведение электропроводки в домах своими руками: прокладка главного кабеля

В комнатах деревянного дома необходимо прокладывать кабель в специальных кабель-каналах или же в плинтусах. Сначала нужно своими собственными руками произвести разрез кабеля на такое количество частей, которое будет равняться общей сумме переключателей и розеток в доме. Каждая такая часть должна быть равна промежутку между выключателем и розеткой с прибавлением еще примерно 15-20 сантиметров.

Кабель-каналы крепятся исключительно вдоль или поперек стены. Используем уровень для достижения максимально точного результата, укладываем основной кабель в короба (закрывать их при этом не стоит).

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Меры безопасности для деревянного дома

Среди основных ошибок устройства домашней электропроводки в деревянном коттедже числятся:

• некачественное соединение жил (такие контакты потом начинают греться);
• использование одновременно медных и алюминиевых проводов (соединять их напрямую категорически запрещено);
• неиспользование металлических гильз и распределительных коробок;
• применение несоответствующих требованиям кабелей;
• неправильный подбор сечения жил и параметров защитных приборов;
• использование пластиковой гофры при прокладке проводов в деревянных стенах и за декором.

Любая из этих ошибок ведет к повышению риска возникновения в коттедже пожара.

Использовать пластиковые рукава запрещено

Если есть хоть малейшие сомнения в собственных умениях и познаниях, то электромонтаж следует поручить профессионалу. С общим строительством все несколько проще.

Например, имеется пошаговая инструкция обустройства свайного фундамента своими руками в виде буронабивных свай. Достаточно ей следовать и фундаментное основание получится надежным. С электропроводкой все несколько сложнее.

При электромонтажных работах также не стоит забывать об элементарных мерах безопасности их выполнения. Весь используемый инструмент должен иметь ручки с резиновой изоляцией, а электрическая сеть должна быть обязательно обесточена.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Монтаж скрытой проводки

• Необходимо сделать штробы или каналы в дереве, с помощью перьевого сверла, диаметр данного сверла должен соответствовать диаметру трубы или метало- рукава + 1, 2 мм., для того чтобы было легче пропихивать трубы;
• Если используются стальные трубы, то сначала монтируются они, а потом просовываются провода;
• Для гофрированного металлорукава, сначала провода, потом все вместе монтируется в канал;
• Распаячные коробки, желательно устанавливать, так, чтобы к ним всегда был доступ. Выпускать их наружу или использовать ревизионные «люки»;
• Установка выключателе, розеток, установка освещения зашивка стен, если это каркасное строение.

Правила прокладки электрокабеля в деревянных конструкциях

Прежде, чем заняться монтажом электропроводки в деревянном доме, следует изучить некоторые особенности этого мероприятия, характерные для построек, выполненных из бруса или бревна. Правила электрификации деревянного строения отличаются от разводки электрокабелей и установки оборудования, производимых в домах, возведенных из камня, кирпича или строительных блоков

Основное отличие заключается в горючести древесины, что обуславливает особую осторожность при проведении всех работ, связанных с подведением электропитания к каждой точке

В деревянном доме лучше выбрать открытый способ прокладки проводов

Вторая особенность постройки из пиломатериалов – в значительной ее усадке, степень которой необходимо учитывать, разводя электрическую проводку . Указанные особенности строений, возведенных из древесных стройматериалов, диктуют следующие правила, которые требуется соблюдать, монтируя электропроводку своими руками:

предпочтение отдается электрокабелю с медной силовой жилой, как более гибкой и меньше подверженной повреждениям при изгибах и растяжениях;
в приоритете открытый (наружный) способ прокладки проводов;
использование металлических (негорючих) подрозетников и распределительных коробок;
отверстия в стенах для прокладки кабелей между различными комнатами и при вводе в дом отгораживаются от древесины металлическими футлярами (гильзами);
при монтаже электропроводки закрытым способом кабель прокладывается только в сплошной металлической трубке, применение для этих целей гофрированных кабель-каналов категорически запрещено;
рекомендуется использовать провод, защищенный несколькими слоями негорючей оплетки, наружный диаметр которого минимум на 40 % меньше внутреннего сечения футляра или монтажной трубки;
особое внимание уделяется защите от короткого замыкания (установка автоматов и УЗО), заземлению всех электроприборов с подключением к соответствующему контуру, созданию эффективной защиты от попадания молнии;
распределительный электрощиток монтируется к деревянной стене посредством надежной диэлектрической негорючей пластины.

Эти правила обеспечат вам максимальную безопасность в процессе эксплуатации электроснабжения, ведь больше половины случаев возникновения пожаров в деревянных постройках спровоцированы неполадками в электропроводке. По причине противопожарной безопасности, в ущерб эстетическим предпочтениям, специалисты рекомендуют при разводке проводки по дому использовать открытый способ монтажа кабелей.

Если все же в предпочтении скрытая (внутренняя) прокладка проводов, закладку металлических футляров для электрокабелей необходимо производить при возведении стен. Это трудоемкий процесс, требующий, к тому же, точных расчетов при проектировании электроснабжения, чтобы максимально снизить вероятность деформации каналов от давления строительных конструкций при усадке дома. По этой причине чаще отдают предпочтение открытому монтажу проводки в деревянном доме, как более безопасному и поддающемуся контролю в период эксплуатации.

Кабель-каналы удобны и функциональны

При открытом способе прокладки кабелей используются два варианта монтажа проводов. Первый, считающийся несколько устаревшим, предполагает фиксацию проводки на специальные диэлектрические изоляторы, что устанавливаются с определенным шагом согласно схеме разводки. Такой способ проигрывает в эстетичности, но при этом наиболее простой в монтаже, безопасный и наименее затратный в смысле материальных вложений. Открытую разводку на изоляторах сейчас применяют все реже, предпочитая прокладывать электрокабели в специальных закрывающихся футлярах, что монтируются поверх деревянной стены или потолка. Прокладка проводов в настенных кабель-каналах удобна, функциональна и позволяет реализовывать сложные схемы разводки, соответствующие современным требованиям по электроснабжению частных домов.
