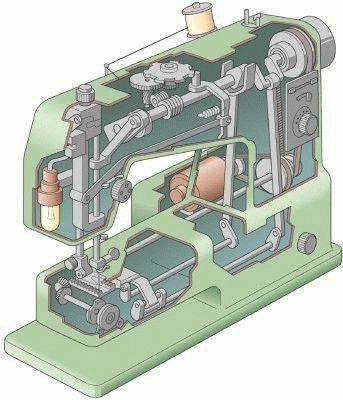

Преимущества и конструктивные особенности электромеханической швейной машины

Челнок

Швейный челнок — ключевой конструктивный элемент швейного оборудования. От исправного состояния механизма и правильности настройки взаимодействия со швейной иголкой зависит качество строчки. Проблемы в этом узле вызывают обрыв нитей, петляние, пропуск стежков и прочие неприятности. Если все настроено верно, строчка получается ровной, без участков обрыва.

На качество шитья оказывает существенное влияние состояние поверхности челнока. Не должно быть сколов, трещин, следов ржавчины, царапин, остатков масла и загрязнений. Все это препятствует равномерному движению нити, в результате чего возникают моменты вытяжения нити, строчка получается некрасивой— с заметно слабой натяжкой стежка.

Отработавший свой ресурс расходник подлежит замене. При поиске подходящей детали на замену возможны трудности, связанные с типами челночных механизмов для швейного оборудования. Покупателю следует четко представлять, какой челнок подходит для его модели машинки.

В швейном оборудовании используются челночные механизмы трех типов.

Вертикальный классический челнок был изобретен И.Зингером в 1851 году. Конструкция представляет собой колпачок со специальным пазом, внутрь которого вставляется шпулька с нитью. При работе челнок передвигается как вертикально, так и горизонтально, отсюда еще одно название — качающийся. В циклическом движении деталь снимает нить с иглы, переводит в нужное для создания петли положение и возвращается в первоначальную позицию. Такой тип челнока применялся на машинках советского производства Чайка, Подольск и моделях немецких брендов Veritas и Singer прошлых лет. Сегодня его можно встретить на бюджетных механизмах.
Горизонтальный тип челнока— изобретение 20 столетия. Механизм получил широкое распространение, применяется в большинстве выпускаемых в настоящее время бытовых швейных машинок. Главные достоинства — простота установки шпульки, отсутствие трения и возможность контролировать количество нити сквозь прозрачную пластиковую крышку детали. Два полных оборота челнока формируют стежок.
Вертикальный вращающийся (ротационный) челнок отличается вращательными движениями вокруг своей оси. Внутрь вращающейся части вставляется шпулька с нитью. Скорость вращения узлового элемента достигает порядка 900 оборотов/ минуту. Расходник отличается надежностью конструкции, оптимальной удаленностью относительно иглы. Ротационный челнок устанавливается в модели премиум-класса и профессиональное швейное оборудование.

Перемещение ткани

Говоря о том, как работает домашняя швейная машина, нельзя опустить описание устройства, предназначенного для протяжки материи. Это революционное для своего времени изобретение позволило задавать нужную длину стежков, а также избавило портных от обязанности следить за продвижением лоскута.

Происходит все следующим образом:

на первом этапе, по центральной части проходит главный вал, который соединяется с осью маховика через шатун;
в боковых частях проходят два стержня, при синхронном вращении которых приходит в движение протяжный механизм.

Первый укомплектован деталью, который специалисты называют между собой «Ласточкин хвост». Для простого человека он больше похож на ключ. Этот элемент двигается туда-обратно по направлению хода ткани.

У второй оси предусмотрен кулачок, который размещается в пространстве «ласточкиного хвоста». Главной его функцией является подъем и спуск данной детали.

Итоговым результатом всех движений перечисленных механизмов происходит работа швейной машины, деталь в виде «ласточкиного хвоста» приводит в движение протяжные зубцы. Получив импульс, зубья выполняют свои шаги, прокручиваясь на месте.

Все манипуляции по настройке длины стежка проводят посредством поворотного рычажка. Совсем небольшая деталька скреплена с осью хвостатого ключа. При поворотах рычага хвосты изменяют свою конфигурацию от начального положения, что приводит к изменению длины стежка в строчке. Видео показывает, как правильно проводить настройку длины шагов.

Лучшие швейные машины Janome с механическим управлением

Швейные машинки Janome этой категории несколько отличаются от классических вариантов с ручным или ножным механическим приводом. Модели предполагают ручное управление большинством механизмов, с помощью механических переключателей на корпусе прибора.

Механические модели оснащены качающимся вертикальным челноком, имеют небольшой набор функций и невысокую стоимость. В рейтинге представлены две лучших модели.

2 Janome PS 120

Одна из лучших моделей в подкатегории Janome PS 120, с классическим вертикальным качающимся челноком. Машинка выполнена в пластиковом корпусе, белого цвета с элементами голубого. Имеет небольшой вес 5,7 кг. Предназначена для пошива и ремонта изделий из легких и средней плотности тканей, всего выполняет двенадцать швейных операций.

Функционал модели, помимо прямой строчки, включает пунктир и зигзаг. Доступны оверлочная и потайная строчки. Длина стежка регулируется до 4 мм, ширина строчки до 5. Режим выполнения петель полуавтоматический.

Из особенностей стоит отметить наличие рукавной платформы, позволяющей с комфортом сшивать элементы с особенной конструкцией. Основное управление осуществляется с помощью ручных механизмов. Намотка шпульки и обрезка нити выполняется вручную. В комплекте с прибором идут набор лапок, комплект шпулей, иглы.

Пользователи отмечают, что модель имеет элементарный необходимый функционал для использования в домашних условиях. К достоинствам относят простое и понятное управление. Машинка относительно недорого стоит и отличается надежностью механизмов.

Плюсы:

Функциональность/цена.
Простой механизм управления.
12 швейных операций.
Надежность сборки.
Компактность, дизайн.

Минусы:

Не подходит для плотных тканей.
Нет автонамотки шпульки.

~~Janome PS 120~~

1 Janome PS 150

На первой позиции модель Janome PS 150, во многом аналогичная прибору с предыдущей позиции. Имеет вертикальный качающийся челнок, также предназначена для легких и средней плотности тканей. Функционал машинки включает 15 швейных операций. Корпус изделия выполнен из белого пластика с элементами розового цвета.

Модель выполняет основные виды строчек: прямую, зигзаг, пунктирную, рабочие, потайную, оверлочную. Имеется регулировка длины стежка до 4 мм и ширины строчки до 5 мм. Оснащена полуавтоматическим механизмом формирования петли. Для удобства предусмотрены нитевдеватель, рукавная платформа.

В комплектации прибора идут несколько видов лапок, универсальная, для вшивания молнии, для потайной строчки, выметывания петли. Запасные шпульки, иглы, вспарыватель. Для управления машинкой предусмотрены простые, интуитивно понятные механизмы.

По мнению пользователей, модель оптимально подходит для домашнего использования. Она оснащена необходимым функционалом, простая в управлении, имеет компактные размеры. Отмечают хорошее качество сборки, надежность в работе.

Плюсы:

Стоимость/функционал.
15 швейных операций.
Простота управления.
Качество сборки.
Компактность, дизайн.
Наличие нитевдевателя, комплектация.

Минусы:

Не подходит для плотных тканей.
Отсутствует автонамотка шпульки.

~~Janome PS 150~~

Главные критерии при выборе машинки

Для шитья безумно важны скорость и качество, поэтому в первую очередь обращаем внимание на мотор, педаль и скорость шитья. Если педаль отлично отбалансирована, то мы без проблем получим нужную нам скорость, ведь часто при работе необходимо добавить несколько стежков на низкой скорости

Без баланса педали придется вручную крутить колесо, а это всё лишние затраты времени и себе дороже будет. Проверяйте удобность на разных позициях педали (на разных “дырочках”). Сам мотор и его состояние не менее важны, мы ведь не хотим, чтобы через пару месяцев он просто сгорел? И это касается не только Б/У вариантов, к сожалению такое случается и с полностью новыми “тачками”.

Также желательно знать какие именно внутренние детали используются, т.к. если у машинки часто будут сбиваться Ваши “настройки» то это тоже не есть хорошо, швейное дело не терпит пустой траты времени, это слишком накладно.

Управление электронной машинкой

Прежде, чем описывать принцип управления подобным устройством, стоит вначале остановиться на конструктивных особенностях и уяснить, что же такое электронная швейная машинка. Такие приспособления по своему наполнению практически не отличаются от привычной механики. Здесь есть шпулька, маховое колесо, рычаги настроек. Единственное, что всем этим управляет электрический «мозг».

Чтобы он заработал, необходимо подключить оборудование к сети. После этого начнут происходить настройки работы. Так, под контролем программы окажется положение иглы, челнока, нити. Если она не была настроена заранее, систему нужно будет скорректировать после включения.

Как заправить верхнюю, нижнюю нить, поменять лапку, катушку или закрепить иглу, подробно расписано в инструкции и останавливаться на этих моментах нет смысла. Когда все эти манипуляции по корректировке аксессуаров выполнены, машинка готова к работе.

Перед непосредственным процессом ее помещают так, чтобы иголка находилась по левую сторону от швеи. Далее нажатием на кнопку «Старт» запускается мотор. Профессиональные мастера не рекомендуют сразу подкладывать ткань для пошива изделия, лучше немного протестировать выбранный шов на небольшом лоскутке материала. Если все параметры (ширина, длина, уровень) устраивают, можно переходить к созданию наряда.

А чтобы содержать этот наряд аккуратным, читайте: Как выбрать хороший утюг?

Принцип действия

Двухниточный стежок образуется в результате переплетения двух нитей. В месте соединения нитей, в толще ткани, образуется узел. Верхняя нить заправляется в игольное ушко и называется игольной. Нижняя нить вытягивается из расположенной в шпульном колпачке шпульки, поэтому она называется челночной нитью.

Швейные машины классифицируются по виду переплетения нити в стежке. Разделяют машины, производящие цепной и челночный стежок. Самая популярная бытовая модель представляет собой оборудованную одной иглой конструкцию, позволяющую делать прямой челночный стежок. Основными элементами такой машины являются механизмы, отвечающие за работу иглы, движение ткани, работу нитепритягивателя и челнока. Швейная машина может работать как на механическом, так и на электрическом приводе.

Работа механизма иглы приводит к тому, что игла делает возвратно-поступательное движение. Вместе с иглой делает это движение нитка. Старые модели швейных машин оснащены механизмом, производящим вместо возвратно-поступательного колеблющееся движение. В результате действия механизма материал прокалывается, верхняя нитка проводится через полученное отверстие, нить создает петлю.

Затем в работу вступает механизм челнока. Он захватывает петлю и обводит ее вокруг нитедержателя. Нитепритягиватель захватывает нить под игольной пластиной, снимает ее с челнока и создает стежок. Ткань движется под воздействием механизма двигателя ткани.

Как работает промышленная швейная машина?

Данный вид техники предназначен для производства текстиля в крупных масштабах. Они более мощные и долговечные по сравнению с бытовыми моделями. Поэтому строение швейной машины промышленного образца имеет значительные отличия.

Прежде всего, такое устройство немобильное. Машинки устанавливаются на специальный стол, и вся конструкция получается монолитной и неделимой. Мастер отлаживает технику очень точно и настраивает ее работу на выполнение одной функции. Из-за этого в быту такие швейные машины редко используют. Мастерицы, которые шьют изделия из разного материала, нуждаются в более универсальной технике.

Настройка швейной строчки

Настройка швейных машин осуществляется инструментами и кнопками, винтиками и ручками, находящимися на панели прибора. Чтобы отрегулировать стежок, достаточно второго способа настройки.

Для правильной строчки регулируют:

Прижим лапки. Настройка осуществляется болтом, прижимающим лапку. Он расположен на рукаве швейной машины. Для толстых тканей прижим усиливают, для тонких ослабляют.
Высоту гребенки. Положение зубьев определяют визуально. При шитье толстого материала они выступают сильнее, чем при работе с тонкой тканью.
Натяжение верхней нити. Ее настройка осуществляется регулировочным колесом, которое находится на верхней панели аппарата.
Степень натяжения нижней нити. Настраивается винтиком на пружине шпульного колпачка. Равномерность натяжения проверяют, потянув за нижнюю нить в положении, когда машинка заправлена. Нить должна тянуться свободно, без рывков, но с небольшим напряжением.

Лучшие электромеханические швейные машины

Эти модели как правило исполняют все ключевые функции и управляются вручную, но и стоят гораздо дешевле электронных или с компьютерным управлением. На оборудовании присутствует множество кнопок, рычажков, рукояток. Они подойдут для новичков, только осваивающих швейное дело и для однократного применения, если надо что-то отремонтировать. При поиске лучших были рассмотрены самые популярные варианты машин с электромеханическим управлением, в результате отобрались 3 победителя.

Brother CX5

Остановившись на этой модели с горизонтальным типом челнока, покупатель получает многофункциональное устройство для пошива и ремонта изделий из текстиля. При работе она практически не издает шума, а регулировка скоростного режима с использованием педали делает процесс еще более комфортным. Также для удобства есть отстегивающаяся рукавная платформа, светодиодное освещение. Управлять просто, не требуются никакие специальные навыки, в комплекте к машинке идут необходимые инструменты. Подходит для домашнего пошива, справляется с любым видом тканей.

Достоинства

Легко заправлять;
Подходит для любого вида ткани;
Легкость настройки;
Многофункциональность;
Опция «свободный рукав»;
Адекватная стоимость.

Недостатки

Неудобная крышка над шпулькой.

Швейная машина Brother заслужила в основном положительные отзывы среди потребителей. Часто упоминается удобство использования, возможность покупки дополнительных лапок, отличное исполнение швов.

Janome 419S / 5519

Эта электромеханическая модель прекрасно подходит как для новичков, так и для имеющих опыт швей. Большое количество видов швов: декоративный, стандартный, оверлейный, сотовый и др. Плюс, есть опция двойной обработки петли, что способствует существенному снижению времени на пошив изделий. Мощность устройства 85 Вт, что обеспечивает хорошую скорость работы. Для подсветки рабочей зоны используется лампочка накаливания в 15 Вт. Корпус изготовлен из качественного пластика с металлическими дополнениями, имеется ручка-переноска. Вес машины довольно приличный 7,5 кг.

Достоинства

Простота в управлении;
Способна шить любые ткани;
Простота заправки, есть автоматический вдеватель нити;
Наличие подсветки;
Большой выбор швов;
Большая скорость шитья.

Недостатки

Неудобная заправка нижней нити;
Большой вес.

Швейная машина Janome 419S имеет отличную репутацию среди пользователей, они отмечают ее надежность, простоту и высокое качество шва. Кроме того, можно встретить множество упоминаний о покупке дополнительных лапок, возможности легко прошить даже кожу, замшу и плотные ткани.

Singer 8280 P

Эта электромеханическая машинка от известного бренда имеет размер 37*30*17 и выполняет до 8 операций, петлю делает в полуавтоматическом режиме без поворота ткани за 4 приема. Сам корпус машины выполнен из плотного пластика, но присутствует металлический каркас и держатель лапки также из металла. Мощность 85 Вт, для подсветки рабочей зоны используется лампочка накаливания 15 Вт. Для обрезки нити слева присутствует нож, хорошо подходит для домашнего пошива.

Достоинства

Подходит для любых материалов;
Лапки, иглы меняются легко;
Хорошее качество швов;
Работает тихо без вибрации;
Не требует особых знаний и навыков;
Хорошая скорость.

Недостатки

Высота подъема лапки всего 9 мм, могут быть проблемы при пришивании пуговиц;
Нет дополнительного стержня для второй катушки нити.

Тип челночного устройства

Основным различием всех электромеханических моделей является вид челнока: он может быть вертикальным или горизонтальным. Каждый имеет свои отличительные особенности.

Вертикальный челнок незаменим при работе с толстыми тканями, но на замену шпульки в таком устройстве придется потратить больше времени. Он нуждается в постоянной смазке. Настройка натяжения нити гораздо проще — регулируется винтом, который находится на самом челноке. А в горизонтальном варианте для таких манипуляций приходится снимать игольную пластину. Швейные машины с вертикальным челноком работают громче, в случае спутывания нижней нити, как утверждают пользователи, распутать ее сложнее. Яркие представители с этим типом челнока — модели фирмы Brother.

Горизонтальный челнок используется на большинстве современных швейных машинок не только электромеханического, но и электронного типа. В нем хорошо видно шпульку, что помогает контролировать окончание ниток. Такой челнок не нуждается в постоянной смазке, прост в заправке, работает тише. Элементарная и поэтому надежная конструкция, которая, в случае необходимости, легко ремонтируется. Бытовые швейные машины с челноком горизонтального типа выпускают Janome, Jaguar, Singer.

Шпулька

Шпулька — наиболее заметная деталь, с которой у портного происходит постоянное взаимодействие. Располагается она за выдвигающейся панелью под иглой. Чтобы достать шпульку из гнезда, потяните ее на себя и немного вверх. Таким образом вы отогнете небольшой захват и освободите элемент.

Шпулька необходима для поставки ниток, которые перед работой на нее наматывают из основной катушки. Происходит это автоматически – нить из катушки продевают в специальное отверстие шпульки. После этого деталь укладывают в гнездо, а катушку с нитками закрепляют на корпусе машинки. При активации маховика происходит вращение шпульки, которая наматывает нить на свою ось, катушка с нитками при этом так же вращается.

Для натяжения нити в процессе работы строение шпульки включает в себя маленький винт. Грамотно выставленные настройки исключают возможность пропуска верхних и нижних стежков. Портной может шить, не отвлекаясь на постоянные проверки качества. Внимательно проконтролируйте нить перед началом работы, излишнее ее натяжение вызывает постоянные разрывы. Посмотрите видео про идеальное натяжение нити.

Маленькая деталь, так называемый носик, предназначен для страховки катушки от случайных выпадений шпульки. Он крепится на двигающейся панели, которая отжимается пружинным механизмом от корпуса втулки. Если все работает, как задумано, то в системе не происходит сбоев. Пока эта деталь находится в правильном положении, шпулька надежно закрепляется в швейной машинке и ее невозможно вытащить. Для выполнения обратной сборки отогните носик, и, удерживая его в таком положении, вставьте шпульку на место.
