Дровяной газогенератор своими руками — как сделать древесный

Способ №3

Для реализации следующего способа необходимо подготовить трубку из нержавейки на 4.25 дюйма (14 сантиметров в длину) и бак на пять галлонов. Вместо трубы можно использовать старый огнетушитель.

Далее алгоритм действий выглядит следующим образом:

• в барабане вырезается специальное отверстие для установки подготовленной трубы;
• вырезается фланец. Для этого используется небольшой кусок стали на 1/8 дюйма. Он необходим, чтобы закрепить трубку пламени в барабане;
• с помощью алюминиевых уголков и болтов производится крепление трубки пламени к фланцу.

В качестве прокладки можно использовать силиконовую прокладку, с помощью которой можно эффективно заделать все имеющиеся трещины и швы;

в баке вырезается дверца такого размера, чтобы в нее могли попасть руки для уборки старого пепла. После делается небольшая дверца (из другого бака). Фиксацию дверцы можно организовать с помощью специальных крепежей;

• в качестве решетки для нижней части трубки можно использовать решетчатую часть из пароварки. Главное требование, чтобы она была выполнена из нержавейки;
• жаровня решетки подвешивается немного ниже нижней части трубы пламени с помощью цепей;
• все элементы устанавливаются на основу, а именно решетка, фланец, жаровая труба. Для уплотнения стыков, как упоминалось выше, должна использоваться высокотемпературная смазка;
• для прогонки газа используется вентилятор.

Другие схемы, которые смогут вам помочь в изготовлении газогенератора.

Очередной образец.

Что такое печь Индигирка

Это яркий представитель универсальных многофункциональных печей-генераторов, предназначенных для бытового использования. Стандартная по характеристикам модель позволяет генерировать ток напряжением порядка 12 Вольт и с силовым потенциалом в 30 Ватт. При этом совокупная мощность может достигать 60 Ватт

Конечно, на фоне других электрогенераторов эти показатели не впечатляют, но важно учитывать, что параллельно с выработкой тока печь «Индигирка» осуществляет функцию отопления и дает пользователю возможность готовить на предусмотренных конфорках. Как показывает практика эксплуатации таких печей, они могут обслуживать несколько энергосберегающих ламп, заряжать аккумуляторы портативной техники и т. д

Полноценное использование ресурсов печи возможно уже через 15 мин после розжига дровяного наполнения в камере сгорания

д. Полноценное использование ресурсов печи возможно уже через 15 мин после розжига дровяного наполнения в камере сгорания.

За и против «домашних» газогенераторов

Перед тем, как браться за самостоятельную сборку устройства, стоит понять для себя, а так ли она нужна в домашнем хозяйстве. Да, данный тип генератора экономен с точки зрения топлива, особенно, если живешь в частном секторе и имеешь свой сад. Но, тем не менее, нужно быть более объективным.

Сильными сторонами газогенератора считается:

• высокий показатель КПД – он варьируется в пределах 80-95%, а ведь, у твердотопливных котлов он достигает в среднем предела 60%;
• длительное горение – такой момент позволяет проводить более редкую закладку топлива (дрова горят примерно сутки, а уголь может тлеть и 5 дней);
• в процессе горения дров, происходит практически 100% сгорание, поэтому необходимость проводить генеральную чистку зольника и газохода, возникает намного реже;
• при желании можно сделать весь процесс автоматизированным;
• во время горения не появляется никаких вредных веществ, благодаря чему установка безопасна, как для окружающей среды, так и для самих хозяев;

• газогенератор позволяет экономить на обогреве дома;
• древесина – один из самых доступных материалов, причем, как в платном, так и бесплатном смысле (можно закупать дрова, а можно самостоятельно сушить срезанные ветки);
• для отопления можно использовать не только дрова, но и древесные отходы – щепку, опилки и прочие целлюлозосодержащие материалы;
• производимый газ отлично подходит не только для обогрева дома, но и для поддержания работы двигателя внутреннего сгорания на автомобиле, и даже для генерации электричества;
• при желании можно создать емкость, в которую будут помещаться внушительные поленья (до 1 м в длину), а значит, и гореть они будут дольше;
• есть заводские модели, которые позволяют использовать топливо с повышенной влажностью (до 50%) или даже свежесрубленные поленья – хотя домашнюю установку такого характера сделать трудно.

Многие специалисты считают, что газогенератор намного безопасней в эксплуатации, чем твердотопливные котлы.

Но ради справедливости стоит упомянуть и про недостатки таких агрегатов. Во-первых, чтобы тление топлива происходила правильным образом, нужен принудительный загон воздуха. А значит, в установку потребуется включить вентилятор. Но данный элемент работает от электричества, поэтому, если свет выключат, то генератор работать не сможет. Во-вторых, если по каким-либо причинам понизиться мощность (более, чем на 50%), то прибор начнет выделять деготь. А данное вещество обладает клейкой консистенцией и быстро загрязнит газоход. Если газогенератор используется для отопления, то хозяин должен контролировать температуру, чтобы она не опускалась ниже 60 градусов. В обратном случае, будет быстро образовываться конденсат.

Если заглянуть в магазины, то можно увидеть, что газогенераторы весьма дороги в цене, в отличие от твердотопливных котлов. Именно поэтому, чтобы сэкономить, можно подумать о том, как такой агрегат собрать своими руками. Главное выбрать и подготовить те материалы, которые отличаются прочностью и способностью выдерживать высокую температуру. На этом вопросе ни коем случае нельзя экономить, так как от этого зависит безопасность эксплуатации.

Автомобильный генератор газа

Отличием генератора газа для транспортного средства является его компактность и увеличенная надежность – хотя даже такие характеристики не позволяют ехать на машине с большой скоростью. Впрочем, разгон до 80–90 км/ч вполне возможен. Материалом изготовления автомобильного газогенератора чаще всего выступают металлические емкости. Серийное производство предусматривает использование нержавеющей стали, благодаря чему уменьшается масса генератора и улучшаются эстетические параметры. Кустарное производство таких приборов приводит к получению эффективных, но не слишком аккуратных на вид и тяжелых дровяных печей, газ от которых передается к газовому двигателю авто.

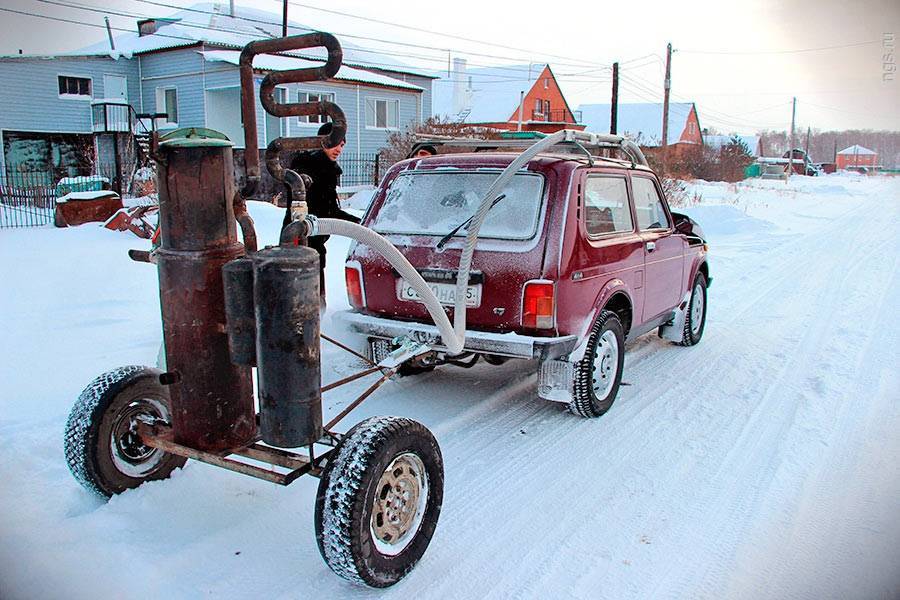

Автомобиль «Нива» работающий при помощи газогенератора

Неплохим вариантом для создания генератора газового топлива для небольшого автомобиля может стать старый пропановый баллон. Для внутренней части схемы устройства предусматривают использование ресивера от грузовика объемом 20 или 40 л. Для колосниковой решетки выбирают тонкий металл, для патрубков – обычные трубы для отопления.

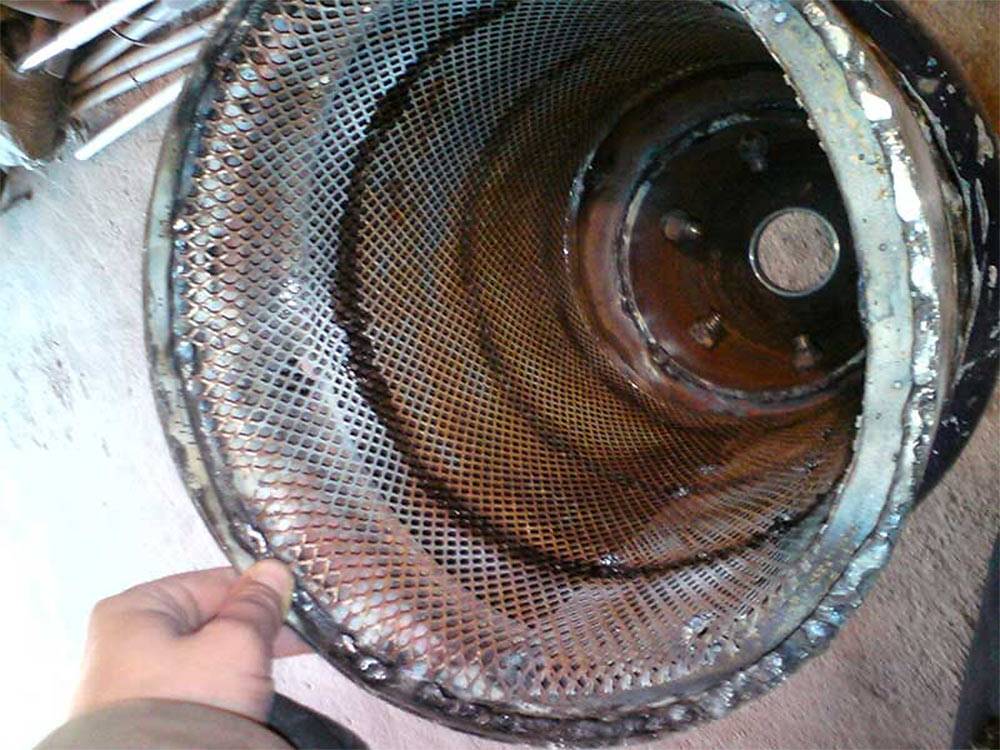

Колосниковая решетка автомобильного газогенератора

Крышку с крепежом делают из верхней части баллона или листовой стали. Уплотняют ее с помощью обработанного графитовой пропиткой асбестового шнура. Грубый фильтр делается из старого огнетушителя или соответствующего по длине куска трубы. В нижней части фильтрующего элемента устанавливают конусообразную насадку, через которую будет отгружаться зола. Сверху трубу или огнетушитель накрывают крышкой со встроенным в нее патрубком.

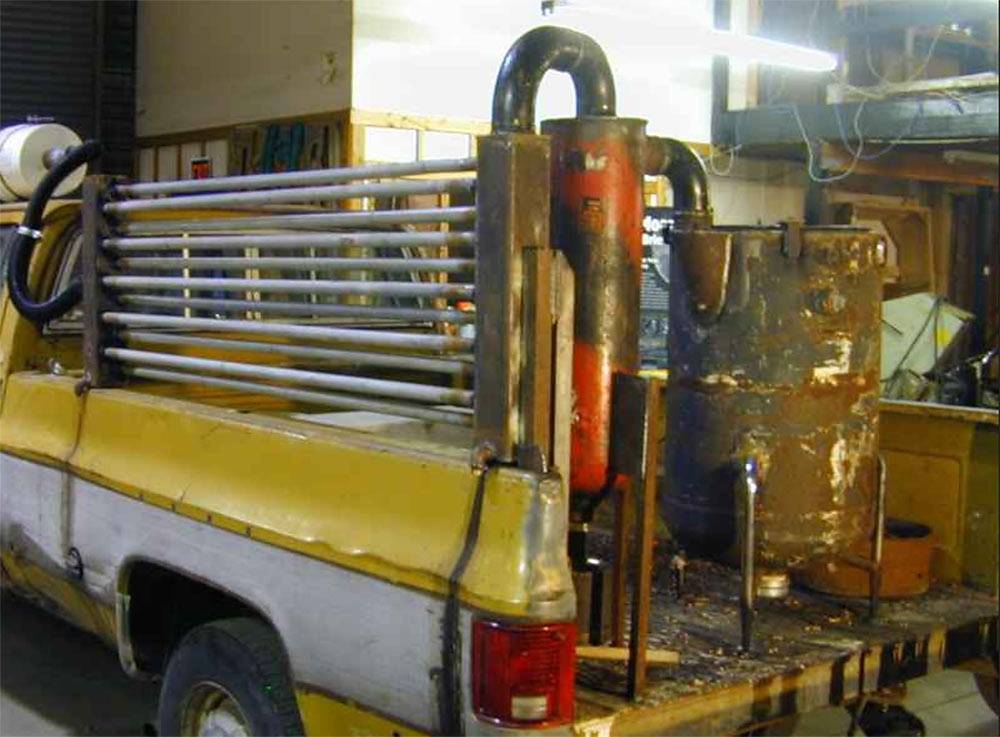

Газовый генератор с фильтром

Наличие охладителей, в качестве которых часто применяются биметаллические отопительные радиаторы, требуется по двум причинам:

• слишком горячий газ имеет небольшую плотность и не может обеспечить эффективную работу ДВС;
• при контакте раскаленного газа с нагретыми элементами двигателя может произойти вспышка.

Еще один важный элемент конструкции – смеситель, позволяющий регулировать пропорции газовоздушной смеси. Если не менять концентрацию топлива, в двигатель будет поступать газ с теплотой сгорания 4.5 МДж/м3, что в 7,5 раз меньше, чем у обычного пропана. Изменяя пропорцию с помощью специальной заслонки, газовоздушную смесь приводят в соответствие с обычным газом.

Ознакомьтесь с серией видео по созданию газогенератора для автомобиля «Москвич».

Установка на автомобиль

Перед тем как устанавливать газогенератор работающий на дровах, требуется выбрать подходящее место. На грузовых авто, установка размещается между кабиной и кузовом, на автобусах – сбоку (со стороны водителя). Для легкового автомобиля допускается два варианта – монтаж в багажнике или на отдельном прицепе.

https://youtube.com/watch?v=Of8z2_rVGvg

Газогенератор в багажном отделении выглядит аккуратнее и не нарушает дизайн транспортного средства. Но пользоваться таким устройством неудобно, а места для перевозки грузов практически не остается. Отдельная установка прибора на прицепе позволяет не только сохранить пространство в багажнике, но и упрощает ремонт оборудования. Кроме того, прицепной газогенератор можно при необходимости отсоединить, переведя машину на бензин или баллонный газ. Недостаток варианта с прицепом – увеличение общей длины транспорта, создающее проблемы при парковке, и дополнительные расходы на приобретение прицепа.

Один из способов размещения дровяного газогенератора в авто

Конструкция газогенератора

Аппарат может быть любых размеров 100 – 1000 литров (от требуемой мощности).

Разделяются по процессу газификации:

1. Прямого.
2. Обращенного.
3. Поперечного типа.

В поперечной схеме газы по прибору проходят горизонтально. Снизу вверх – в прямой схеме, а в обращённой – сверху вниз.

Устройство газогенератора АСС-2000

Наиболее оптимальный вариант обращенного принципа газификации. Ёмкость имеет двойные стенки (что пожаробезопасно), а горячий газ дополнительно нагревает и подсушивает топливо, находящееся над камерой сгорания.

Схема с обращённым движением газов лучше всего подходит для использования на автомобиле.

Из чего состоит пиролизный газ?

Порода древесины не влияет на состав смеси при пиролизе. Соответственно, береза, сосна и ель выделяют практически одинаковое количество всех вышеперечисленных газов. После пиролиза 1 куб. м дерева можно получить около 90 м3 неконденсирующегося газа.

Полезная теплота при сгорании 1 м3 неконденсирующегося газа, кДж/м3, вычисляется по формуле.

Для примера возьмем березу и сделаем расчёт калорийности газа:

Qнр=127,5*28,4%+108,1*3,0%+358,8*18,2+604,4*1,4=11 321,62 кДж/м3= 11,3 МДж/м3

Затем делим полученное число на 4,187. Таким образом, Qнр будет равен 2704 кКал/м3. Для сравнения калорийность природного газа составляет 8000 кКал/м3.

Особенности

Электростанция на дровах – изобретение далеко не новое, но современные технологии позволили несколько улучшить разработанные раньше устройства. Причем для получения электроэнергии используется несколько разных технологий.

К тому же, понятие «на дровах» несколько не точное, поскольку для функционирования такой станции подойдет любое твердое топливо (дрова, щепа, паллеты, уголь, кокс), в общем все, что может гореть.

Сразу отметим, что дрова, а точнее процесс их сгорания, выступает только в качестве источника энергии, обеспечивающего функционирование устройства, в котором происходит генерация электричества.

Основными достоинствами таких электростанций является:

• Возможность использовать самое разное твердое топливо и его доступность;
• Получение электроэнергии в любом месте;
• Использование разных технологий позволяет получать электроэнергию с самыми разными параметрами (достаточной только для обычной подзарядки телефона и до запитки промышленного оборудования);
• Может выступать и в качестве альтернативы, если перебои подачи электроэнергии – обычное дело, а также основным источником электричества.

Принцип работы и особенности

Один из главных вопросов, возникающих у человека, не сталкивающегося с дровяным газогенератором – это что за принцип работы у оборудования и для чего оно нужно. Использование такого прибора для получения газа позволяет решить несколько задач:

• создать систему резервного электроснабжения частного дома;
• получить комфортные микроклиматические условия во время отопительного сезона и одновременного получения газа для других целей (например, приготовления пищи);
• обеспечить работу двигателя внутреннего сгорания автомобиля.

Газогенератор самодельный

Нагревая твердое топливо до 1100 °C и ограничивая в зону его горения доступ кислорода, можно сделать оборудование пиролизным. Основной принцип работы газогенератора заключается в превращении с помощью процесса пиролиза содержащейся в древесине целлюлозы в олефины (пропилен и этилен). Получившиеся газы очищаются системой фильтров от сажи, золы и других примесей, а затем охлаждаются. После охлаждения продукты оказываются во вторичной камере сгорания, где продолжают гореть, нагревая стенки котла. Для улучшения процесса горения в эту же топку подается воздух. О технических моментах подробно рассказано в видео ниже.

КПД пиролизных котлов выше по сравнению с обычными дровяными печами и котлами, и потраченные на создание самодельного газового генератора время и средства в перспективе окупятся. Тем более что дровяной газогенератор можно сделать не только отопительным, но и водонагревательным оборудованием. Для этого нагревающиеся в процессе горения дров стенки котла соединяются с теплообменником.

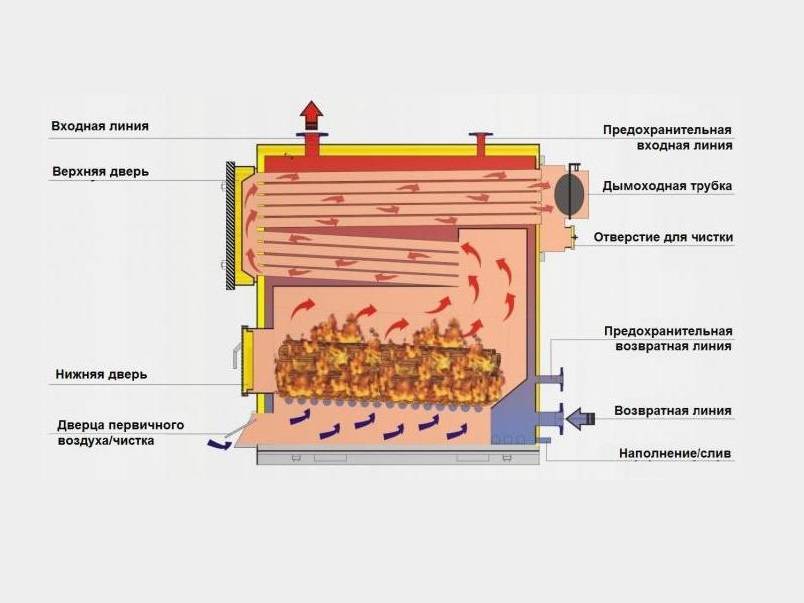

Пиролизный котел (газогенератор) с бойлером косвенного нагрева

Типы газогенераторов

Газогенератор обратного процесса

Различают газогенераторы прямого, обратного и горизонтального процесса. В газогенераторах с прямым типом газогенерации воздух подается снизу через колосниковую решетку, а газ забирается сверху. Такой газогенератор оптимально подходит для сжигания угля полукокса и антрацита. Мощность генератора повышается за счет обогащения газа водородом из воды.

Газогенератор обратного процесса отличается тем, что воздух подается в зону горения, в среднюю часть, а забирается газ из зольника, ниже зоны горения. В таком газогенераторе обычно газ используется для подогрева дров. Прибор оптимально подходит для сжигания топлива, содержащего смолы: древесных отходов, дров, древесного угля.

В газогенераторах горизонтального процесса воздух подается сбоку, внизу, причём на выходе воздухозаборной камеры устанавливается вентилятор для нагнетания воздуха. Активная зона занимает небольшое место – между отверстием фурмы и газоотводной решеткой. Такой генератор быстро разогревается и реагирует на изменение режимов работы.

Пиролизный котел имеет усовершенствованную конструкцию по сравнению с простым газогенератором. У него две камеры сгорания: в первой из них сгорает топливо и образуется горючий газ, а в другой газ сгорает и тепло передается теплоносителю. Чтобы превратить газогенератор в пиролизный котёл, нужно добавить еще одну камеру сгорания и теплообменник.

Пиролизные генераторы полностью сжигают дрова, поэтому более экономны и экологичны

Схема действия пиролизного газогенератора такова:

1. Воздух подается в камеру сгорания через регулируемое окно камеры первичного забора воздуха до тех пор, пока дрова не разгорятся.
2. Подача кислорода уменьшается. Котел переходит в режим газогенерации, дрова начинают медленно тлеть. Этого добиваются с помощью автоматического регулятора, который уменьшает доступ воздуха в топку.
3. В результате начинает выделяться пиролизный газ. Он поступает в камеру дожигания.
4. Когда котел переходит в режим газогенерации, подается вторичный воздух, необходимый для дожига. Пока воздух достигает нужной камеры, он нагревается до температуры, при которой вступает в реакцию с пиролизным газом.
5. В верхней камере расположены распределители воздуха с отверстиями. Через них поступает вторичный воздух, воспламеняющий топливные газы. Благодаря этому пиролизные газы превращаются в тепловую энергию.

Автомобильный генератор газа

Отличием генератора газа для транспортного средства является его компактность и увеличенная надежность – хотя даже такие характеристики не позволяют ехать на машине с большой скоростью. Впрочем, разгон до 80–90 км/ч вполне возможен. Материалом изготовления автомобильного газогенератора чаще всего выступают металлические емкости. Серийное производство предусматривает использование нержавеющей стали, благодаря чему уменьшается масса генератора и улучшаются эстетические параметры. Кустарное производство таких приборов приводит к получению эффективных, но не слишком аккуратных на вид и тяжелых дровяных печей, газ от которых передается к газовому двигателю авто.

Автомобиль «Нива» работающий при помощи газогенератора

Неплохим вариантом для создания генератора газового топлива для небольшого автомобиля может стать старый пропановый баллон. Для внутренней части схемы устройства предусматривают использование ресивера от грузовика объемом 20 или 40 л. Для колосниковой решетки выбирают тонкий металл, для патрубков – обычные трубы для отопления.

Колосниковая решетка автомобильного газогенератора

Крышку с крепежом делают из верхней части баллона или листовой стали. Уплотняют ее с помощью обработанного графитовой пропиткой асбестового шнура. Грубый фильтр делается из старого огнетушителя или соответствующего по длине куска трубы. В нижней части фильтрующего элемента устанавливают конусообразную насадку, через которую будет отгружаться зола. Сверху трубу или огнетушитель накрывают крышкой со встроенным в нее патрубком.

Газовый генератор с фильтром

Наличие охладителей, в качестве которых часто применяются биметаллические отопительные радиаторы, требуется по двум причинам:

• слишком горячий газ имеет небольшую плотность и не может обеспечить эффективную работу ДВС;
• при контакте раскаленного газа с нагретыми элементами двигателя может произойти вспышка.

Еще один важный элемент конструкции – смеситель, позволяющий регулировать пропорции газовоздушной смеси. Если не менять концентрацию топлива, в двигатель будет поступать газ с теплотой сгорания 4.5 МДж/м3, что в 7,5 раз меньше, чем у обычного пропана. Изменяя пропорцию с помощью специальной заслонки, газовоздушную смесь приводят в соответствие с обычным газом.

Ознакомьтесь с серией видео по созданию газогенератора для автомобиля «Москвич».

Установка на автомобиль

Перед тем как устанавливать газогенератор работающий на дровах, требуется выбрать подходящее место. На грузовых авто, установка размещается между кабиной и кузовом, на автобусах – сбоку (со стороны водителя). Для легкового автомобиля допускается два варианта – монтаж в багажнике или на отдельном прицепе.

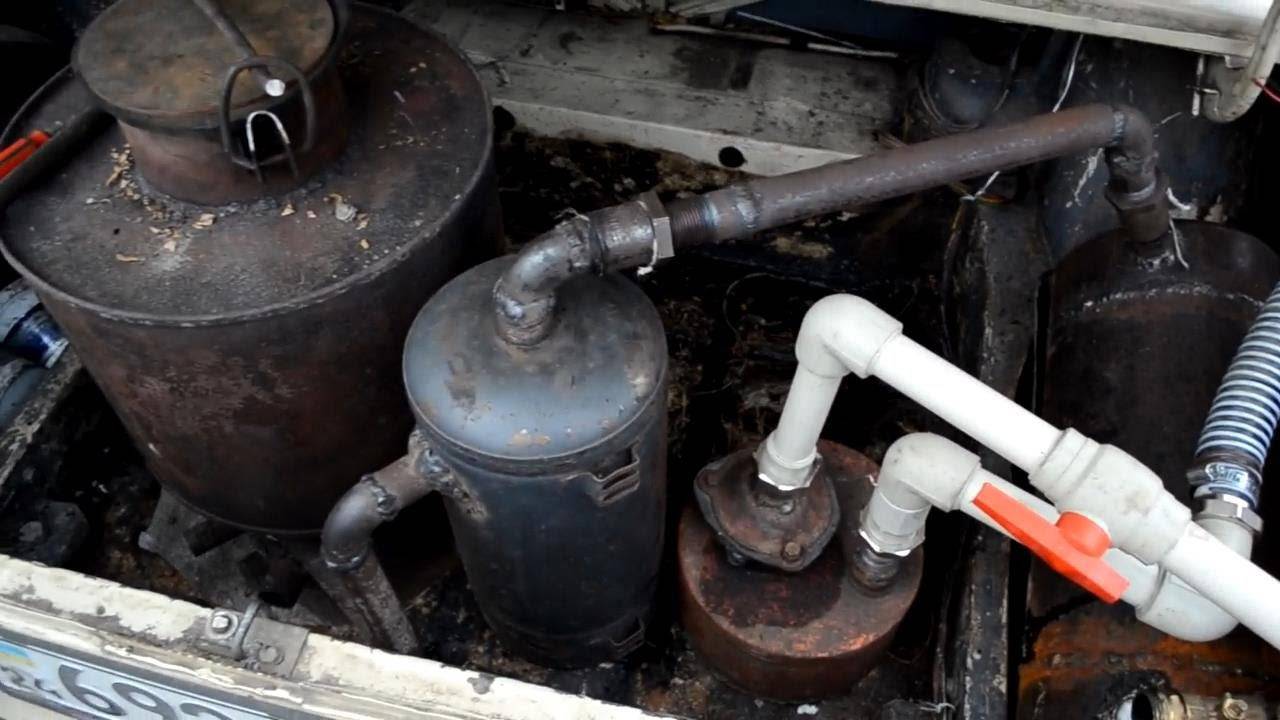

Газогенератор в багажном отделении выглядит аккуратнее и не нарушает дизайн транспортного средства. Но пользоваться таким устройством неудобно, а места для перевозки грузов практически не остается. Отдельная установка прибора на прицепе позволяет не только сохранить пространство в багажнике, но и упрощает ремонт оборудования. Кроме того, прицепной газогенератор можно при необходимости отсоединить, переведя машину на бензин или баллонный газ. Недостаток варианта с прицепом – увеличение общей длины транспорта, создающее проблемы при парковке, и дополнительные расходы на приобретение прицепа.

Один из способов размещения дровяного газогенератора в авто

Вторая мировая война

Газогенераторные технологии стали обычным явлением во многих европейских странах во время Второй мировой войны, из-за ограничения и дефицита ископаемых и жидких видов топлива. В одной только Германии, к концу войны, около 500.000 автомобилей были дооборудованы газогенераторами для эксплуатации на древесном газу.

Газогенераторные технологии были обычным явлением во многих европейских странах во время Второй мировой войны

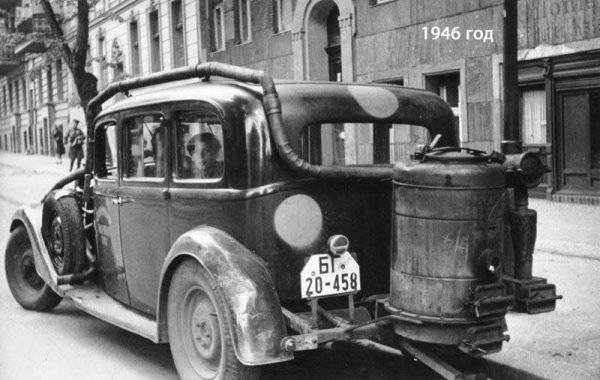

На фотографии выше показан газогенераторный гражданский автомобиль времен Второй мировой войны

Было построено около 3000 «заправочных станций», где водители могли запастись дровами. Не только легковые автомобили, но и грузовые автомобили, автобусы, трактора, мотоциклы, корабли и поезда были оснащены газогенераторными установками. Даже некоторые танки были оборудованы газогенераторными установками, хотя для военных целей немцы производили жидкие синтетические топлива (сделанные из дерева или угля).

К концу войны в Германии было около 500.000 газогенераторных автомобилей

В 1942 (когда технология еще не достигла пика своей популярности), насчитывалось около 73000 газогенераторных автомобилей в Швеции, во Франции 65000, 10000 в Дании, 9000 в Австрии и Норвегии, и почти 8000 в Швейцарии. В Финляндии числилось 43000 газогенератрных машин в 1944 году, из которых 30000 были автобусы и грузовые автомобили, 7000 легковые автомобили, 4000 тракторов и 600 лодок.

Газогенераторные автомобили также появилась в США и в Азии. В Австралии насчитывалось около 72000 газогенераторных автомобилей. В общей сложности более миллиона автомобилей использующих древесный газ находилось в эксплуатации во время Второй мировой войны.

После войны, когда бензин стал вновь доступен, газогенераторные технологии почти мгновенно канули в лету. В начале 1950-х годов, в Западной Германии осталось только около 20000 газогенераторов.

Цена на топливо растет постоянно

Высокая стоимость бензина и дизеля, а также дорожающий газ вынуждают переходить на более экономичные виды топлива.

Принцип действия здесь прост. Двигатель работает не на бензине, солярке или обычном газе (метане, пропане), а на газе, выделяемом при горении дерева.

Аппараты, которые позволяют выработать такой газ, носят название газогенераторов.

Кроме бытовой сферы, они пользуются большой популярностью и давно применяются в промышленности.

Что касается способов изготовления, то они различаются. В данной статье рассмотрим наиболее популярные из них.

Принципиальная схема работы газогенератора.

Как работает

Сами устройства, если вспомнить историю, использовались давно и довольно часто. Они устанавливались на транспортных средствах, но сегодня их в основном применяют как стационарные установки. Агрегат представляет собой особый блок, напоминающий печь и преобразующий древесину или древесный уголь в газ. Принцип работы следующий: исходное сырье поступает в систему, которая готовит углеродсодержащий материал в среде с низким содержанием кислорода для производства синтез-газа.

Выбор исходного сырья определяет конструкцию газогенератора, наиболее распространены три варианта:

• Восходящий (прямой), когда древесина поступает в камеру газификации сверху, падает на решетку, образует топливную кучу. Воздух поступает из-под решетки, поднимается через топливную кучу. Сингаз выходит из верхней части камеры.
• Обратный и поперечный. Здесь воздух и синтез-газ могут входить/выходить в разных местах.

Система включает 5 компонентов:

1. Бункер для топлива. Решения видоизменяются в зависимости от выбранного топлива (щепа или древесные гранулы), местоположения, размера всей системы. Древесная стружка дешевле в приобретении, но поскольку расход её больше, для хранения требуются большие контейнеры. Древесные гранулы почти вдвое дороже, чем дрова, но они занимают треть объема, более плотно спрессованы и однородные, поэтому горят эффективнее.
2. Топливник. Топливо автоматически подается из контейнера для хранения в камеру перегонки.
3. Камера горения. Дрова (щепа или другое) дозируются по мере необходимости для достижения правильной скорости горения для удовлетворения тепловых нагрузок и газифицируются путем частичного сгорания в среде с ограниченным содержанием кислорода при температурах, превышающих 500 градусов по Цельсию.
4. Водный теплообменник.
5. Распределитель воздуха. Дымовые газы направляются в блок регенерации тепла и циклон, который вращает газовые потоки для отделения оставшихся твердых частиц.

Выводы

Создавая домашний газогенератор для отопления дома или работы ДВС, можно получить приспособление, позволяющее отчасти заменить природный газ и вырабатывать электричество, уменьшающее расход дров за счет увеличения КПД и повышающее время горения одной порции твердого топлива. Время горения одной закладки древесины в топку газового генератора при использовании полученного газа как дополнительного энергоносителя, достигает 8–20 часов. Эксплуатация оборудования достаточно простая, если не считать периодической очистки, а замены требуют только фильтрующие элементы.

Несмотря на эти плюсы, устанавливать самодельный древесный газген на автомобиль нецелесообразно Экономия окажется не такой значительной, как снижение уровня комфорта использования транспортного средства и непредсказуемые последствия для двигателя внутреннего сгорания. Единственным веским аргументом в пользу такого решения, могут быть лишь проблемы с приобретением бензина.

Приемлемый вариант – сборка своими руками газогенератора для частного дома. В этом случае прибор станет источником газа для отопительного котла, газовой плиты и небольшой домашней электростанции.
