Дренажный колодец своими руками — устройство, как сделать самому и подвести трубы

Последовательность монтажа

Как происходит установка дренажного колодца:

Заливка бетонного дна колодца, если необходима его герметичность.
Монтаж составного или цельного колодца.
Прокладка и врезка входных и выходных труб.
Обустройство таких деталей как лесенка, крышка, люк, насос.
С помощью уровня проверяют вертикаль колодца и горизонтальные уклоны труб.

Какие рабочим понадобятся инструменты и материалы

Основная ответственная и трудоёмкая работа при монтаже дренажного колодца – это проделывание врезки и её последующая герметизация. Кроме того, требуется рыть ямы и траншеи, подгонять трубы по длине, выводить их уклон под самотёк, регулировать глубину и высоту колодца.

Исходя из этого, для работы необходима болгарка (УШМ). Если материал колодца – бетон или композит, используются асбестовые, керамические трубы, тогда к болгарке нужны алмазные диски по бетону и кувалда. Если колодец и трубы пластиковые – достаточно дисков по металлу и молотка. Кроме этого обязательно нужен уровень, который может быть дополнен отвесом, нивелиром, а также рулетка, шнур, лопаты, мастерок, ведро. Для рытья узких траншей удобно приспособление из куска жести, скрученной по форме усечённого конуса и прибитой к палке.

Траншеи для труб и яму для колодца можно вырыть и ручным способом, но вряд ли это обойдется дешевле вызова экскаватора Источник deilo.ru

Для герметизации врезок и выравнивания дна, с приданием ему формы лотков для труб, используют цементный раствор, или, если имеют дело с пластмассой, применяют клей, пластырь или ленту, герметик.

Опасность

Расположение дренажных колодцев

Большинство людей не знают, что долго стоящая на участке дождевая вода, относится к признакам высокого уровня подземных вод. Только когда влага добирается до строений и разрушает фундамент, люди начинают задумываться о решении этой проблемы всерьез. Одним из способов устранения подземных вод является сооружение специального резервуара.

Избыток влаги в земле приводит к размножению бактерий, которые небезопасны для человека. На огороде избыток воды тоже вреден, так как уменьшается урожайность овощей, и гниют плодовые деревья. В холодное время вода превращается в лед и разрывает корни деревьев, асфальт и кирпичную кладку.

Дренажные колодцы разделяются на несколько видов

Поворотный колодец

Обустраивается в поворотный местах трубопровода. Главная функция – свободный доступ к трубам, для устранения засоров и осуществления ремонта. Размер конструкции напрямую связан с тем будут для работ опускаться в колодец или нет, если планируется проводить ремонт внутри колодца, то диаметр его должен быть как минимум 1м.

Ревизионные колодцы (смотровые)

Устанавливаются для проведения регулярных инспекций канализационной магистрали. Смотровой колодец позволяет быстро устранить причину аварии, провести профилактику трубопровода. Данный тип конструкции всегда большого диаметра, так как при возникновении проблемы всегда осуществляется спуск на дно, для ее решения. Монтаж ревизионных колодцев делается на схождении нескольких труб и на прямых отрезках магистрали каждые 30 метров.

Поглотительный колодец

Устанавливаются точечно, для отвода лишней влаги из почвы. Они не имеют подвода к дренам, соответственно собранную воду в канализацию сбросить не могут. Вода скопившаяся отводится в нижние слои грунта.

Для монтажа поглотительного колодца потребуется:

Вырыть котлован глубиной 2 м
Дно застелить щебнем
На щебень установить перфорированную трубу диаметром 1,5 м
В колодец засыпается фильтрующими материалами (гравий, кирпичная крошка, щебенка и т.д)
После заполнения полости вся конструкция накрывается геотканью и засыпается почвой.

Накопительный колодец

В большинстве случаев монтируются на территории, где планируется дальнейшее использование воды, а также при глубоком залегании водоприемных слоев.

Вода наполняет резервуар, после отводится в близлежащий водоем или применяется для бытовых нужд.

Стандартный дренажный колодец состоит из:

Канализационного смотрового люка.
Горловина.
Шахта
Дно (в поглотительных колодцах монтаж днища не требуется)

Обустройство дренажных колодцев осуществляется из пластиковых емкостей или бетонных колец.

Дренажный колодец из бетонных колец

Кольца из бетона изготавливаются высотой от 270 мм до 1000мм, диаметром от 700мм до 2000 мм до, с люком, сквозные и с дном. С их помощью сооружаются дренажный колодец любого типа. Недостатком данного вида конструкции является сложность монтажа. Погрузить кольца в котлован без специального оборудования не возможно, они очень тяжелые. Наряду с этим они обладают высокой прочностью и долговечностью.

Дренажные колодцы из пластика

Пластиковые гофрированные шахты для дренажных колодцев более популярны, чем изделия из бетона.

Отливаются с ребрами жесткости, что увеличивает их прочность
Оснащены отводами для труб
Обладают не большим весом
Срок службы до 50 лет
Не требуется герметизация
Не подвержены гниению и коррозии
Простой монтаж

Производители

Дренажная конструкция может быть установлена качественно в том случае, если подобранные к ней детали соответствуют установленным стандартам, и приобретены у проверенных производителей. На отечественном рынке популярностью пользуется продукция голландской корпорации Wavin. Она выпускает гофрированную продукцию для дренажных систем.

Гофрированная форма позволяет колодцу двигаться по направлению грунта и предотвращает его разрушение. Наличие колодцев с диаметром от 1.0 до 6.0 метров позволяет выбрать любую необходимую конструкцию. Кроме качественных верхних люков, колодцы могут оборудоваться донной крышкой.

Отечественная выпускает дренажные системы разного типа и назначения. Резервуары изготавливаются гофрированной и прямой формы.

Имеют высокую прочность и длительный период эксплуатации. Главным преимуществом перед зарубежными аналогами является меньшая стоимость. Материалом для шахт служит поливинилхлорид и полиэтилен высокой прочности.

«Матлайн» является еще одной отечественной корпорацией. Выпускает дренажные системы любых конструкций и размеров, на 100% готовых к монтажу. Корпус дренажной конструкции сварен экструдерами .

Изготовление и установка пластиковых люков

Процесс установки зависит от типа колодца. Для смотровых, поворотных и складских конструкций необходимо сделать бетонное основание. Раковины без дна требуют наличия системы фильтрации.

Фотографии из Монтаж дренажной системы с установкой полимерных колодцев осуществляется с максимально возможной скоростью. Для строительства системы и установки колодцев производятся всевозможные детали, значительно облегчающие и ускоряющие монтажные работы, в которых линии можно найти варианты с высокой нагрузочной способностью Преимущества пластиковых колодцев Быстрое подключение Эксплуатационные преимущества Устройство устья колодца

Как установить хороший капремонт и переплет

Если вы купили готовую пластиковую тару, то вам просто нужно установить ее на заранее подготовленное основание. Установка обоих типов колодцев практически одинакова. Разница может быть только в размере, количестве патрубков и горизонтальном или вертикальном расположении.

Смотровые комнаты, как правило, имеют вертикальную конструкцию, склады могут быть выполнены в горизонтальном или вертикальном исполнении. Кроме того, сборные колодцы обычно оборудуются сливным насосом и сливными трубами в таз.Соединение труб необходимо производить после установки емкости на тщательно подготовленное основание, после чего трубы герметизируются и колодец заполняется

Перед установкой колодца для сбора и отвода дренажных вод выкопайте котлован, проведите подготовительные работы, как описано выше, и проложите трубы, но пока не заливайте их.

Установка колодца состоит из следующих этапов:

углубить участок, где следует установить колодец, он должен быть на 40 см глубже уровня труб;
насыпать и утрамбовать слой песка и гравия;
приготовить бетонный раствор (3 части песка и 1 часть цемента) и залить его дно;
после того, как основание застынет и будет полностью готово (это займет примерно 2 дня), выложите слой геотекстиля;
установить емкость на бетонное основание, закрепить на изгибах трубы;

В завершение монтируем люк сверху, засыпаем конструкцию со всех сторон щебнем и землей.

Монтаж пластиковой впитывающей конструкции

Для установки фильтрующего колодца вам потребуются бездонные пластиковые емкости. Их установка осуществляется так же, как описано выше, за исключением заливки бетонного основания. На дне колодца создается система фильтрации, которая естественным образом очищает поступающую воду.Чтобы колодец впитывающего типа долгое время продуктивно работал, необходимо правильно его установить, как показано на рисунке (+)

На дно насыпается слой гравия, щебня или другого подобного материала толщиной 20-30 см, трубы подводятся к верху колодца, конструкция со всех сторон засыпается щебнем или гравием, засыпается с геотекстилем сверху и закрывается люком.

Изготовление контейнеров из пластиковых туб

Если у вас нет готового пластикового контейнера, вы можете сделать его самостоятельно. Для этого понадобится пластиковая трубка определенного диаметра (35-45 см – для наблюдательных и вращающихся конструкций и 63-95 см – для собирающих и поглощающих конструкций). Кроме того, нужно приобрести круглое дно и пластиковый люк по размеру трубы и резиновые уплотнители.

Алгоритм производства:

Отрежьте пластиковую трубу до нужного размера в соответствии с глубиной колодца.
На расстоянии 40-50 см от дна просверлите отверстия для трубопроводов и закрепите их резиновыми прокладками.
Приложите дно к емкости и заделайте все швы битумной замазкой или другим герметиком.

Монтаж самодельной дренажной емкости осуществляется по приведенной выше схеме.

Каким должен быть насос для откачки дренажных вод

Насос – обычный атрибут колодцев всех типов. Для откачки дренажных вод применяют как стационарные, так и периодически используемые насосы. Для постоянной работы подбирают насос небольшой производительности, но достаточной мощности типа погружного дренажного, дренажного поплавкового.

Для периодической откачки отложений ила и песка применяют мощный и производительный насос. Если насосом откачивают пруд, добывают песок или углубляют дно порта – наверняка он подходит и для избавления от отложений дренажного колодца.

Погружной насос для колодца поможет легко откачать жидкость переполняющую емкость Источник abad.uz

Подходящие для удаления отложений насосы называют по-разному: грязевой насос, погружной насос, фекальный насос, центробежный насос, песчаный насос, гидравлический насос – вопрос не в принципе действия или наименовании, а в том, чтобы это устройство предназначалось для откачки именно отложений, включая ил, песок и даже мелкие камушки.

В принципе, любой насос по техпаспорту «дренажный» должен откачивать накопившиеся отложения, но для этого ему может не хватать мощности (скажем, насос «Малыш») или пары. Для очистки от отложений обычно применяют два насоса. Также, может потребоваться ёмкость порядка 200 – 300 литров. Последовательность работ следующая:

Насос по типу грязевого откачивает воду из дренажного колодца.
Насос по типу водяного подаёт, по возможности мощной струёй, из ёмкости или другого источника чистую или отстоянную воду.
Насос по типу грязевого (например Pumpex серии SK, Макита, Кёрхер, Грандфос), включаемый с началом подачи струи воды, откачивает взмученную воду, унося отложения.
Другой вариант чистки отложений: бригада вычёрпывает отложения вёдрами, мастерками, лопатами вручную.

Ручной способ очистки самый дешевый, но не самый чистый Источник megapolis-tula.ru В любом случае, дренажные накопительные колодцы предусматривают обслуживание с помощью насосов (перед ручной чисткой воду всё равно надо откачать).

Инструменты и материалы для пластикового

Комплектация КДН будет зависеть от цели его использования:

приобретается емкость диаметром около 2 м (это позволит человеку спускаться вниз для техобслуживания);
уплотнители из резины;
пластиковое герметичное дно;
люк из пластика.

Пошагово: копка и установка пластикового

Весь процесс расписан пошагово:

Труба нужного диаметра отрезается согласно глубине. Это обязательно учитывалось, когда выполнялся расчет всей системы.
Далее выкапывается яма. Ее размер со всех сторон должен быть большим на 0,5 м. Это обеспечит комфортную работу.
Снизу трубы необходимо отмерить 0,5 м и сделать технологические отверстия для подсоединения трубопровода. Чтобы была полная герметичность, эти проемы оснащаются уплотнительной резиновой прокладкой.
Дно обязательно засыпается подушкой из смеси песка и щебня и заливается бетонной стяжкой.
Перед установкой трубы к ее нижней части герметично присоединяется дно. В качестве гидроизолирующего материала используется герметик или битум.
Когда стяжка на дне котлована высохла, опускается емкость.
К ней подключаются трубы. Все соединения должны быть герметичны.
Пространство между стенками земли и емкости засыпается смесью из гравия и песка. Все тщательно трамбуется.
На завершающем этапе происходит установка люка.

Где расположить дренажный колодец

Что касается смотрового колодца, то его обычно располагают за пару метров от нижнего (или условно нижнего) угла жилой постройки, которую опоясывают дренажными трубами. В таком колодце чаще всего получается три врезки для труб: двух дренажных и одной сливной (эта труба может сливать воду в канализацию, водоём, в рыхлый грунт вниз по косогору или в дренажный колодец другого типа). Он может быть очень маленьким, и тогда для проверки его состояния достаточно иметь крошечный съёмный лючок и щуп для ила (наподобие автомобильного, которым измеряют уровень масла).

Коллекторный колодец необходим, если почва глинистая, плохо впитывает воду. Располагают его за пару метров от нижнего (или условно нижнего) угла участка или за ним, кооперируясь с соседями. Сразу предусматривают, как безопасно спускаться в колодец в аварийной ситуации. Скажем, идёт ливень, а в сливном отверстии застрял мешком с мусором, как быть? Также выясняют, какой полезный объём необходим коллектору (практика показывает, что лучше сразу брать с запасом).

Объем коллекторного колодца не должен быть маленьким Источник vi.decorexpro.com

Тампонажный колодец обычно обустраивают после септика, если поблизости нет канализации или другого места слива, а объёмы слива бытовых или моющих стоков невелики (порядка 1 м³ в сутки). Бетон для такой конструкции практически непригоден – лучше брать композит, металл, пластмассу. Перед засыпкой такой колодец обкладывают мягким материалом, защищая от повреждения глыбами камней и щебня, а после засыпки перфорируют, просверливая отверстия в нижней части изнутри.

Монтаж колодцев в дренажной системе

Смотровые элементы покупают готовые или изготавливают из трубы большего диаметра, чем дерны. Сверху конструкцию закрывают, чтобы листья, ветки не попали внутрь. При помощи смотровых устройств удобно очистить трубы от заилованности или грязи.

Коллекторный делается основательным. Именно его конструкция вызывает множество вопросов у читателей. О том как сделать своими руками оба варианта, рассмотрим подробнее.

Монтаж дренажных смотровых колодцев

Смотровые конструкции устанавливаются во время закладки системы. Дерны укладывают под углом, замкнутой цепочкой. Грунтовые воды попадают внутрь и самотеком покидают участок.

Монтируется своими руками по следующей инструкции:

Роется траншея вдоль всего дома, на глубину ниже основания фундамента. Делать глубину выше нет смысла, вода будет попадать к фундаменту.
На дно насыпается щебенка или раздробленный красный кирпич.
Укладывается мембранная ткань. Ее ширины должно хватить чтобы закрыть систему вместе с обсыпкой. Материал нужен для защиты системы от песка.
Монтируются колодцы. Их устанавливают по углам, на схождение и разветвление цепи, на прямых участках через 3 м. Укладываются дерны. Смотровые окошки должны быть выше уровня грунта.
Вокруг обсыпают щебенкой и заворачиваются в защитный материал, внахлест 10–15 см.
Сверху конструкция засыпается песком и укрывается грунтом.

Совет: прежде чем зарыть собранные смотровые колодцы, плесните конструкции 2–3 ведра воды и посмотрите как она функционирует.

Монтаж коллекторной конструкции

Коллекторный резервуар делают за участком. Рыть яму под него нужно на глубину ниже промерзания грунта. Диаметр ямы должен быть чуть шири выбранных колец. Кольца покупают готовые из бетона или можно использовать старые автопокрышки большого диаметра. Второй вариант экономичный, но недолговечный. Рассмотрим подробнее оба.

Ровенник из бетонных колец

Выполняются работы следующими этапами:

На дно ямы насыпается песочная подушка 5–7 см. Трамбуется.
Насыпается щебень, вбивается в песок. Вбить щебенку можно при помощи доски, наколоченной на палку.
Сверху заливается цементом. Нужно время на застывание подушки.
Ставятся бетонные кольца.
С боков между ямой и кольцами можно насыпать щебня.
В конструкцию выводят дерны.

Между коллекторной емкостью и дернами, может находиться поглотительная яма. Ее роют меньшего диаметра и глубины. Используют в конструкции готовый резервуар из пластика. Пластик не гниет и прослужит более 20 лет.

Модель из старых покрышек

Для работ понадобится 5–6 покрышек большого диаметра. Их укладывают точно так же на бетонную подушку, как в первом случае. Дольше работы выполняют следующими этапами:

Колеса укладывают друг на друга.
С боков их обязательно нужно засыпать щебенкой, это придаст жесткости конструкции.
В стенке одного колеса вырезается отверстие под трубу. Систему выводят в колодец.

Конструкцию из колес можно собрать двойную. Для работ нужно в два раза больше колес. Их укладывают рядом и между собой соединяют трубой. Работа будет осуществляться по принципу сообщающихся сосудов.

Плюсы гидросистемы из шин в том, что рассасываться вода будет сама, постепенно. Откачивать и прочищать придется реже. Но по прочности и долговечности бетонные кольца стоят на первом месте.

Последнее время все чаще в качестве коллекторной емкости используют большую пластиковую бочку. Купить сосуд можно в специализированном магазине, емкость выбирайте от 500 л. Соединять пластиковую емкость с трубами нужно при помощи резиновых уплотнительных гофр.

Совет: для лучшей герметичности все соединительные места труб и емкостей можно обмазать в 1–2 слоя битумной мастикой.

Сделать дренажный колодец своими руками несложно. А наши советы и инструкции помогут выполнить работы без труда. Тематические фото и видео в статье упростят задачу.

Назначение и принцип работы

Функции колодца состоят в накоплении воды с последующим ее выведением с участка. Накопление происходит путем слива дренажных вод по трубам в емкость конструкции. Выводить накопленную водную массу можно двумя способами:

самотеком в грунт — через дренирующий слой отсыпки вода уходит в более глубокие слои почвы;
принудительным откачиванием — из накопительной емкости с помощью насоса для хозяйственных нужд, в ассенизаторскую цистерну или в природные резервуары.

Также дренажные колодцы могут служить для профилактического осмотра и очистки трубопроводных коммуникаций — дренов. Такие конструкции называются смотровыми или ревизионными.

Основные принципы устройства системы

Для любой инженерной системы очень важен этап проектирования. Обустройство дренажа начинается с того, что надо найти самую высокую точку участка. И уже относительно нее будет выстраиваться вся схема будущей системы. На практике же от этой точки следует прокладывать траншею. Она должна идти с уклоном (в диапазоне 2−5 см, не больше) на глубину в 2 м, где будут заложены трубы.

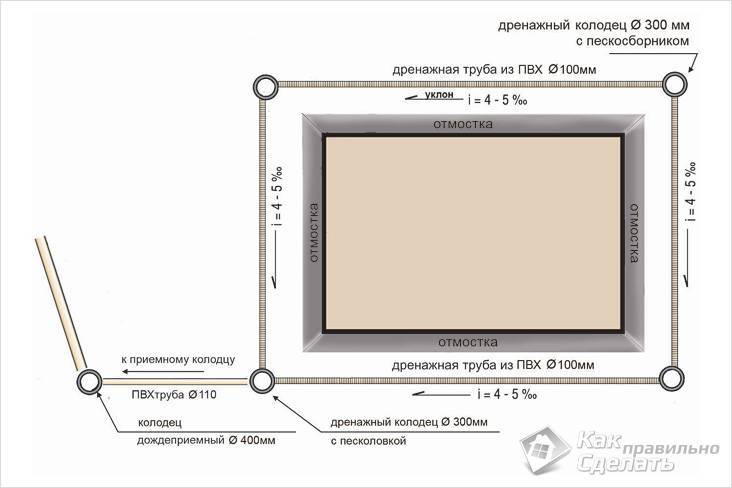

Какой бы ни была система, смотровые колодцы всегда устанавливают там, где находятся узловые соединения, в то время как поворотные следует устраивать в угловых точках. Накопительный или фильтрующий типы должны быть конечной точкой системы. К ним и ведут все трубы, проложенные с уклоном. Для этой системы рекомендуется покупать специальные трубы из гофрированного ПВХ или полиэтилена. На них сделана перфорация — этого требуют условия эксплуатации системы. Такие трубы легко монтируются, что является одним из важнейших их преимуществ.

Чтобы обеспечить правильную работу канализационной системы в целом, следует провести определенную подготовку:

На дне траншеи устраивают своего рода «подушку» - слой песка толщиной 5 см, который нужно тщательно утрамбовать.
Дно и стенки канавы следует закрыть геотканью, которая в этом случае выполняет функции фильтра, и это предотвращает заиливание системы.
Следующим слоем (его толщина должна составить 10 см) засыпают щебень, а поверх укладывают перфорированную трубу. Еще раз проводится засыпка щебня, и затем этот слой опять закрывают геотканью, чтобы получился своего рода «слоеный пирог». На финальном этапе насыпают слой земли, который в свое время выбрали при устройстве траншеи.

Функции накопительных колодцев

Коллекторный, водоприемный или накопительный дренажный колодец используют с целью сбора и накопления жидкости и ее дальнейшей откачки в водоем или сточную канаву. Это большой резервуар, имеющий диаметр до 150 сантиметров – в него выводят все трубы системы дренажа.

Ее создают в местах, где нет возможности установить фильтрующий колодец или отвести в водосток жидкость, собравшуюся в канализации. Обычно конструкцию располагают за границей участка. С целью отведения воды, собравшейся в накопительном колодце для дренажа, устанавливают электрический погружной насос, снабженный отводной трубой.

С помощью насосного оборудования осуществляют откачку жидкости в ближайший водоем или используют ее для полива сада и огорода. Нередко в накопителях монтируют специальную систему, которая в случае заполнения емкости до определенной отметки производит автоматическую откачку содержимого.

Как устроить дренажный колодец

Готовые дренажные трубы и колодцы, которые изготовлены на профильном зарубежном или отечественном производстве, удобны в монтаже, надежны, имеют необходимый диаметр, но их главный недостаток – их стоимость. Особенно дорого стоят колодцы, имеющие диаметр более 800 и 1000 мм. В целях экономии такой колодец можно попробовать сделать самостоятельно.

Для устройства дренажного колодца необходимо приобрести гофрированные трубы требуемого диаметра:

Для смотровых сооружений достаточно диаметра 340 или 460 мм, чтобы человек имел возможность нагнуться, опустить руку и очистить систему водой под напором из шланга.
Для накопительных и фильтрующих колодцев рекомендуется покупать трубы с диаметром 575 или 695 мм.
Когда человеку необходимо проникать внутрь устройства желательно выбрать трубы диаметром 925 мм.

Размер колодца позволяет человеку спускаться вниз

Помимо пластиковых гофрированных труб еще нужны резиновые уплотнители необходимого диаметра, крышка (люк), пластиковое дно. Чтобы сэкономить, составляющие лучше заказать по отдельности.

Последовательность сборки и установки накопительного колодца такая:

В теле колодца выпилить отверстия для труб и выполнить установку резиновых манжет.
Установить дно дренажного колодца.

Совет от профессионала:

Для большей надежности дна его обрабатывают битумной мастикой.

В дренажной канаве из щебня и песка сделать основание, затем его залить цементом.
На дно канавы установить дренажный колодец.

Совет от профессионала:

Для защиты от протекания и большей надежности можно обмазать места стыковки колодца с трубами битумной мастикой.

Засыпать колодец песком и щебнем и утрамбовать сверху основание для люка. В предварительно установленную цементную рамку поместить люк.

Обсыпка из щебня

Люк необходим для возможности прочистки колодца, что изредка нужно делать, чтобы избежать засорения системы дренажа. Другого ухода данное инженерное сооружение не требует и при правильном исполнении монтажа прослужит долгие годы.

Этап пятый. Обустраиваем колодец

Но бурением шахты и ее укреплением строительство колодца не ограничивается. Для этого обустраиваем верхнюю часть конструкции – оголовок.

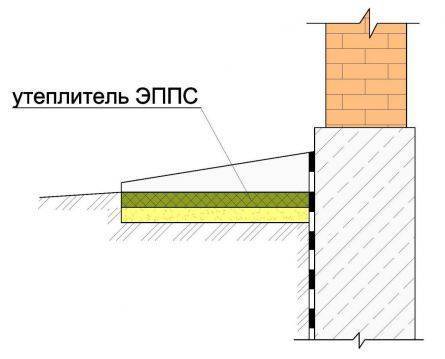

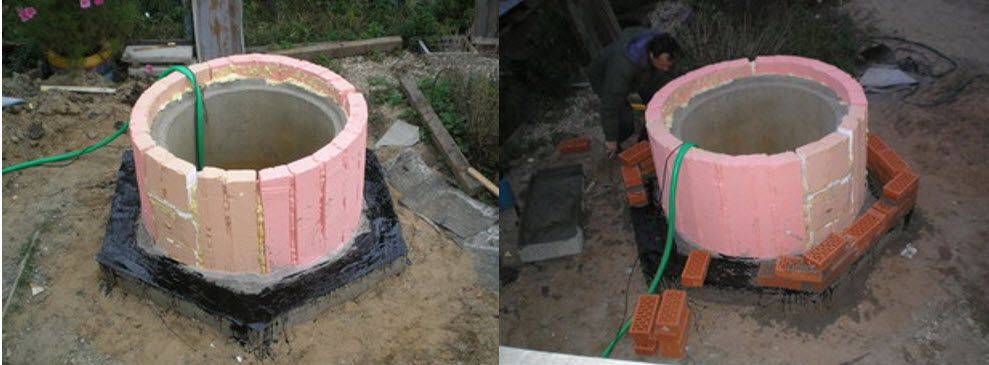

Утепление оголовка колодца

Вокруг колодца оборудуем отмосток – небольшую площадку из бетона или тщательно утрамбованного щебня

Отмосток должен уходить минимум на 1 м от шахты с каждой стороны и, что важно, сооружается через определенное время после окончания строительства, когда почва осядет

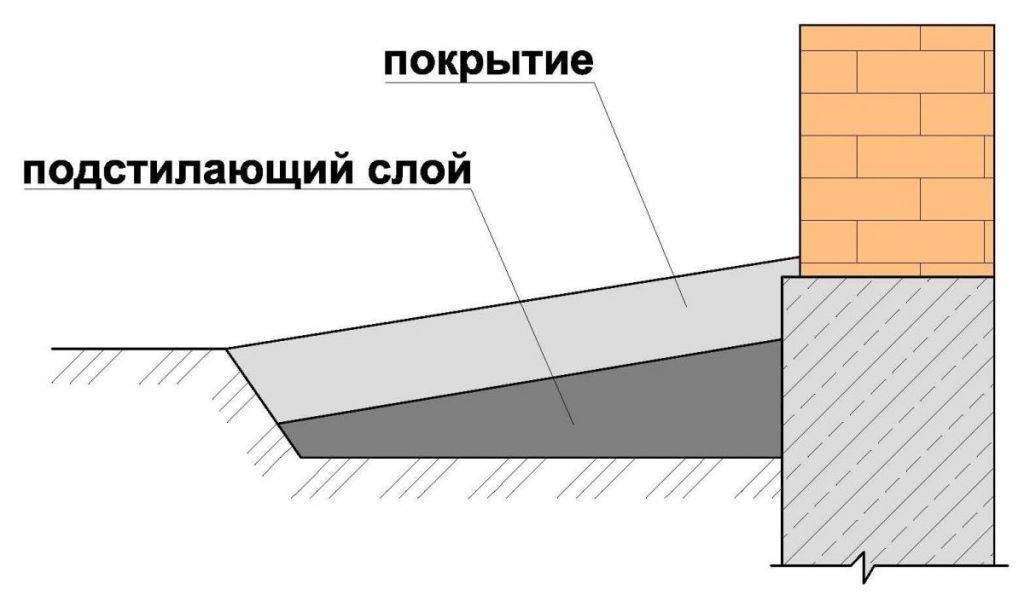

Отмостка вокруг колодцаСхема конструктивных слоев отмосткиОтмостка из смеси мятой глины и щебняУтепление отмостки

Также над конструкцией сооружаем навес во избежание попадания в шахту атмосферных осадков. Если для подачи воды используется насос, то шахту лучше закрыть полностью, оставив небольшое отверстие под шланг и кабель.

Самостоятельный монтаж дренажных колодцев

Рассмотрим, как сделать дренажный колодец своими руками. В зависимости от вида колодца различаются и способы его изготовления.

Монтаж накопительного колодца из пластика

Материалом для изготовления такого колодца может служить гофрированная пластиковая труба различного размера.

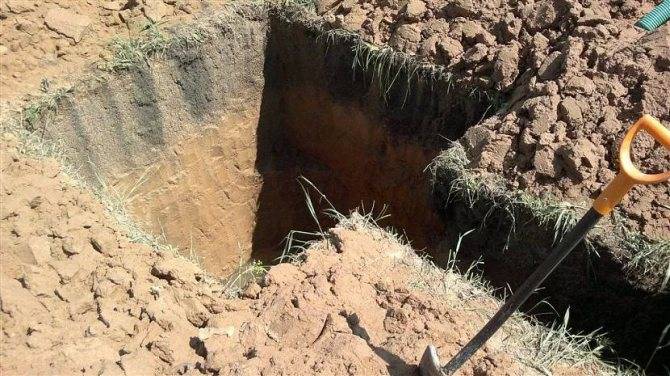

1. Выкапывается котлован под будущий резервуар.

2. Отмеряется необходимая длина гофрированной трубы, после чего производится ее обрезка.

3. В яму засыпается песчаная подушка или создается твердое бетонное основание.

4. В подготовленный котлован устанавливается подготовленная емкость, имеющий отводы для подключения труб. Отверстия для входных труб можно проделать уже после установки емкости на постоянное место. Многие готовые колодцы уже имеют специальные отводы, поэтому подключать их к дренажной системе несложно.

5. При помощи битумной мастики к трубе приклеивается пластиковое дно.

6. Производится ввод в колодец дренажных труб и герметизация щелей.

7. Промежутки между стенками колодца и котлована засыпаются щебнем, песком или смесью песка с цементом.

8. Сверху накопительный резервуар накрывается крышкой для предотвращения его загрязнения и на этом монтаж дренажного колодца можно считать выполненным.

Устройство дренажного колодца своими руками смотрового типа производится по аналогичной схеме, кроме установки насоса. Также отсутствует необходимость его размещения в самой низкой точке участка.

Монтаж дренажного полимерного колодца

Установка колодца из бетонных колец

Для изготовления бетонных колодцев лучше использовать армированные кольца с замком. Если их нет, то подойдут и обычные бетонные изделия. Чем толще они будут, тем дольше прослужат.

Для устройства дренажного колодца из бетонных колец рекомендуется использовать изделия с замком

Работа выполняется при помощи специальной погрузочной техники в такой последовательности:

1. Подготавливается котлован нужных размеров.

2. На дно котлована насыпается песок или гравий. Если изготавливается фильтрующая емкость, то толщина подушки должна быть не менее полуметра.

3. На подушку укладывается первое кольцо с дном. Если используются кольца без дна, то снизу первого кольца изготавливается бетонная стяжка.

4. Очередные кольца укладываются поверх предыдущих. При установке бетонных колец обеспечивается заделка швов между ними бетонным раствором или битумной мастикой.

5. Когда установлено последнее кольцо, в нем проделывают отверстия (если их еще нет) для входа дренажных труб.

6. В отверстия кольца выводят трубы, после чего все стыки тщательно герметизируют.

7. Сверху колодца устанавливается крышка. Можно использовать пластиковые или металлические крышки, так как бетонные изделия слишком тяжелы.

8. Пустоты между стенками ямы и бетонными кольцами засыпаются песком, гравием или щебнем.

Обустройство дренажного колодца не является очень сложной задачей. С такой работой можно справиться самостоятельно, особенно при монтаже пластиковых изделий.

Конструктивные особенности типового дренажного колодца

Шахта может иметь как цилиндрическую, так и коническую форму.

Конические колодцы сложнее в изготовлении, но зато являются наиболее рациональными: широкое основание позволяет лучше отводить воду, в то же время зауженная верхушка хорошо противостоит силам морозного пучения, поэтому ее стенку можно делать сравнительно тонкой.

К тому же конический колодец занимает меньше места на поверхности, чем цилиндрический того же объема.

Сверху сооружение накрывается плитой с горловиной и люком, через который можно попасть внутрь колодца для проведения работ по обслуживанию или ремонту.

В стенках дренажного колодца имеются отверстия для присоединения перфорированных труб, которые закапываются по всему проблемному участку, — так называемых дрен. По этим трубам и осуществляется отведение грунтовой влаги в колодец.

Основные виды дренажных колодцев

Существует несколько видов колодцев, которые отличаются друг от друга своим предназначением, материалом изготовления и размерами. Устройство дренажных колодцев разных видов практически одинаковое: они представляют собой емкость с закрытым дном, в шахту которой подводятся канализационные трубы. Колодец полностью погружен в землю, а его верх закрыт люком.

Главное различие между колодцами – в их назначении. Каждый вид предназначен для выполнения определенной функции и располагается в определенном месте дренажной системы.

Характеристики смотровых колодцев

Смотровые или по-другому ревизионные дренажные колодцы предназначены для:

проведения плановых осмотров канализационной системы;
контролирования работоспособности трубопровода;
периодической прочистки труб и проведения ремонтных работ.

Ревизионные колодцы устанавливаются в местах, где существует наибольшая вероятность загрязнения или заиливания труб. Их размеры выбираются с учетом особенностей канализационной системы. В небольших трубопроводах, как правило, устанавливаются смотровые колодцы диаметром от 340 до 460 мм.

Крупную дренажную систему целесообразно оборудовать смотровыми колодцами большого диаметра, оснащенными всеми необходимыми приспособлениями для проведения плановых осмотров и ремонтных работ

Крупные водостоки оборудуются дренажными конструкциями, имеющими внутренний диаметр до полутора метров, Некоторые емкости оснащены ступенями для удобного спуска. В такой колодец может спокойно поместиться взрослый человек для проведения работ по очистке или ремонту трубопровода. Прочистка системы проводится путем промывания труб струей воды под давлением.

Разновидностью смотровых колодцев являются поворотные конструкции, которые располагают в местах угловых соединений труб. Их необязательно устанавливать на каждом развороте, обычно они монтируются через угол. При монтаже поворотных колодцев необходимо учитывать конструкцию дренажной системы и устанавливать их так, чтобы к ним можно было подвести все угловые и крестовые участки трубопровода.

Поворотные колодцы закапываются в углах трубопровода. Они устанавливаются таким образом, чтобы при необходимости можно было быстро произвести прочистку канализации

Предназначение накопительных конструкций

Коллекторный или по-другому водоприемный колодец служит для сбора и накопления воды и ее последующей откачки в водоем или сточную канаву. Он представляет собой большую емкость диаметром до полутора метров, в которую отводятся все трубы дренажной системы.

Его устанавливают в местах, где невозможно поставить фильтрующий колодец или отвести собранную канализацией воду в водосток. Как правило, их выносят за пределы участка.

Для отвода накопившейся воды, в коллекторных колодцах устанавливается погружной дренажный насос с отводной трубой, который откачивает собравшуюся жидкость в природный водоем

Водоприемный бак обычно оборудуют электрическим насосом, которым производится откачка накопившейся жидкости в водоем или для полива огорода. Зачатую в накопителях устанавливается автоматическая система, которая при заполнении емкости до определенного уровня, производит откачку воды в автоматическом режиме.

Особенности поглотительных емкостей

Фильтрующие колодцы используются на участках с несильно влажным грунтом, расположенных вдали от природных водоемов и не оборудованных системами водосбора. При этом количество воды, подлежащей откачке, не должно превышать 1 куб. м в сутки.

Форма колодца может быть круглой диаметром до полутора метров, либо прямоугольной или квадратной площадью не более 6 м. Обычно для изготовления колодца используют бетонные кольца или пластиковые емкости.

Глубина залегания поглотительного колодца в грунт должна быть не менее двух метров, а толщина фильтрующего слоя – не менее 30 см

Устройство поглотительного колодца отличается от других видов дренажных емкостей тем, что он не имеет герметичного дна. Вместо этого внизу колодца оборудуется фильтрующая система, которая пропускает через себя грязные стоки воды, очищает их от мусора и отводит в глубокие слои грунта.
