Как сделать электрический рубанок своими руками

Конструкция и алгоритм сборки

Из-за невысокой мощности и количества оборотов дрели получится сделать только лёгкий фрезер по дереву. Для эффективной работы следует надёжно закрепить инструмент на столе, а заготовку перемещать по нему. Если создать конструкцию, где фрезер расположен сверху, то получится изготовить предметы со сложной формой. Каждому мастеру удобнее работать с инструментом, имеющим свои конструкционные особенности, поэтому идеального варианта, изготовленного своими руками, для всех не существует. Все модели различаются креплениями, а также расположением электрической дрели.

Фрезерный стол

Фрезерный стол Обрабатывать торцы заготовки и создавать пазы для соединения деталей удобнее всего с использованием фрезерного стола, на котором выступает инструмент.

Он имеет простую форму, его легко собрать своими руками.

В качестве основания удобнее всего использовать верстак.

Для создания этой модели фрезера понадобятся следующие материалы и инструменты:

• Верстачный стол;
• Электролобзик;
• Деревянная планка;
• Хомуты;
• Упоры;
• Шуруповёрт;
• Металлические уголки;
• Дрель.

Собирать конструкцию необходимо по особой технологии. Чтобы сделать инструмент своими руками, следуют пошаговой инструкции:

1. Нужно перевернуть крышку верстака и прорезать в нём большое отверстие электролобзиком. Его размер должен быть на 5 мм больше, чем диаметр предполагаемой фрезы.
2. Теперь необходимо установить планку перпендикулярно столу. Её следует расположить в самом центре отверстия параллельно боковой стороне стола. При этом, ось шпинделя дрели, которая будет крепиться сверху, должна совпадать с центром отверстия. Закрепить её можно при помощи шуруповёрта и уголков.
3. При помощи хомутов и упоров корпус дрели прикрепляется к планке. В начальном положении патрон дрели должен находиться под крышкой, а фреза, которая закреплена в нём, выступает.

Во время работы древесные заготовки двигаются по столу, а при упоре в шаблон начинается фрезеровка. Дрель можно прикрепить любым другим удобным способом. Главное проследить, чтобы центр отверстия находился под осью фрезы, а патрон и выключатель располагались удобно. Также перед работой нужно проверить, чтобы все элементы конструкции были надёжно и ровно закреплены.

Простой фрезерный станок

Сделать фрезерный станок для работы по дереву не составит много труда. Конструкция включает в себя три основных детали — подошва, стойка, косынка. Их можно вырезать из фанеры своими руками. Кроме данных элементов для сборки потребуются следующие предметы:

• Электролобзик;
• Корончатое или перьевое сверло;
• Хомуты;
• Болты, саморезы, иные крепёжные элементы;
• Дрель;
• Кусок тонкой резины (линолеум).

Инструкция для сборки станка:

1. Для создания подошвы на фанере рисуется квадрат, стороны которого равны ширине дрели. Затем с двух прилегающих сторон добавляют к нему полоски, равные толщине фанеры. Отмечается центр расположения инструмента, а затем проделывается отверстие корончатым или перьевым сверлом.
2. По намеченной линии вырезается подошва. Затем скругляется угол, который противоположен месту соединения стойки и косынки. С обратной стороны фанеры под местом крепления стойки просверливаются отверстия (4 мм). Они нужны для углублений под головки саморезов при помощи 8 мм сверла. Это необходимо, чтобы шляпки винтов не выступали и не царапали стол, образовывая перекос.
3. Элементы из фанеры следует расположить ровно перпендикулярно друг другу и закрепить. Подошва устанавливается горизонтально, вертикально на ней крепится стойка при помощи винтов, а косынка прилегает одной стороной к подошве, а второй – к стойке. Она необходима для обеспечения жёсткости конструкции.
4. В подошве проделывается отверстие для выхода инструмента.
5. Стойка по ширине делается такой же, как и дрель, а её длину следует увеличить на 20 мм.
6. На стойку при помощи хомута крепится дрель (следует перетянуть её чуть выше патрона). Дополнительно её фиксируют упором с тыльной стороны устройства (или вторым хомутом, расположенным под ручкой).
7. Под подошву приклеивается кусок тонкой резины для плавного скольжения.
8. Отмечается положение дрели при инструменте, который опущен ниже подошвы.

Изготовление подставки для электрорубанка

Работая с электрическим рубанком постоянно, рекомендуется иметь специальную подставку, которая подойдет для его хранения и установки инструмента на нее сразу после выключения.

Необходимость специальной подставки обусловлена тем, что металлический барабан с лезвиями после отключения питающего напряжения от электродвигателя инструмента останавливается не сразу, а через некоторое время (примерно 6 секунд). Весь этот период он еще движется по инерции. От массивности барабана и мощности используемого оборудования зависит сама инерционная продолжительность вращения. При этом ставить подошвой на стол или верстак электроинструмент нельзя, потому что можно не только повредить их поверхности, но и получить травму.

Чтобы все время, пока барабан останавливается, не держать в руках инструмент, нужно использовать подставку специальной конструкции. Главным элементом является паз шириной примерно 8 см, а глубиной 0,6 см. Он необходим, чтобы барабан свободно вращался до полной своей остановки. Точность расположения поставленного на подставку электрического рубанка (когда лезвия находятся над вырезанным пазом) обеспечивается наличием переднего упора из планки.

Необходимые инструменты и материалы

Чтобы сделать подставку самостоятельно, потребуются следующие инструменты:

• электрический лобзик, оснащенный пилкой для вырезания фигур;
• шуруповерт с набором бит;
• дрель со сверлами по металлу 3 и 4 мм диаметром;
• шило;
• пила ручная по дереву с мелкими зубьями;
• линейка или рулетка;
• угольник;
• карандаш либо маркер;
• фреза по дереву сферической формы;
• бумага наждачная;
• стамеска (достаточно с 3-4 сантиметровой шириной наконечника).

Для создания конструкции потребуются такие материалы:

• кусок доски длиной до 1 м, толщиной 20 мм, а шириной 140 мм;
• шурупы по дереву – 2 штуки 4 на 45 мм;
• планка из дерева шириной 30 мм, толщиной 20 мм, а длиной 140 мм;
• 4 самореза с большими шляпками 4 на 15 мм.

Все инструменты и материалы рекомендуется приготовить заранее перед изготовлением подставки, чтобы не отвлекаться по мелочам в процессе работы.

Последовательность создания

При изготовлении подставки под электрический рубанок действуют по следующему алгоритму:

1. Отрезают от доски пилой или электролобзиком фрагмент 50 см длиной.
2. По схеме, приведенной выше, размечают планку с доской.
3. Сверлят под шурупы (по нанесенным в нужных точках отметкам) отверстия, предназначенные для фиксации упора.
4. Примеряют используемую модель электрического рубанка к подготовленной заготовке основания подставки, отмечая по расположению барабана инструмента будущее размещение паза.
5. По разметке вырезают пилкой паз, делая его шириной примерно на 4 см большей, чем данный параметр у прорези под барабан. Надпилы производят по краям и в центре.
6. Стамеской удаляют древесину из паза и зачищают его.
7. Отпиливают электролобзиком лишнее от заготовки.
8. С помощью шурупов закрепляют передний упор. По краям закручивают 4 самореза, которые будут служить «ножками» подставки.
9. Наждачной бумагой шлифуют сделанную подставку, чтобы убрать шероховатости.

Закончив работу, следует убедиться, что паз сделан нужной ширины и глубины: для этого достаточно просто поставить электроинструмент сверху подставки и посмотреть сбоку на расположение барабана. При необходимости понадобится углубить либо расширить паз.

После выключения (когда барабан еще продолжает вращаться) инструмент ставят следующим способом:

• вначале опирают передний край подошвы рубанка в упор;
• только затем опускают электроинструмент на подставку.

Изготовление подставки не требует особых затрат времени, труда и денежных средств. Но такое приспособление облегчает работу.

Сделанные самостоятельно из электрорубанка рейсмусы и фуганки обходятся значительно дешевле своих заводских аналогов, но их функциональные возможности уступают фирменному оборудованию. Впрочем, их вполне достаточно для выполнения основных операций, для которых предназначены данные устройства. Практическое использование самодельных станков заметно ускоряет обработку дерева, улучшает ее точность и качество по сравнению с ручным применением электрического рубанка.

Стационарный электрорубанок своими руками

Электрический рубанок – один из главных инструментов для работы по дереву. Правильно настроенный, он незаменимый помощник в руках столяра.

Если же со временем настройки инструмента сбились, или же Вы не знаете, как подготовить электрорубанок к работе, то желательно получить специализированную консультацию, которую мы готовы предложить в данном материале.

В противном случае все труды при работе с неотрегулированным рубанком пойдут насмарку, да и удовольствия от такой горе-работы будет маловато.

Как и любой инструмент, рубанок необходимо перед работой наладить соответствующим образом. А рубанок электрический предъявляет еще более жесткие требования к наладке, чем ручной инструмент. Поэтому нижеизложенные действия следует проводить перед каждой работой с подобным оборудованием.

Единственное предупреждение перед осмотром инструмента – следуйте советам техники безопасности. Так к режущим частям рубанка необходимо относится очень аккуратно.

В остальном же, с подобным оборудованием следует обходиться, как и с любым другим электроинструментом.

Виды рубанков

Рубанок – ручной инструмент для обработки дерева, позволяющий довести поверхность изделия своими руками до необходимого качества и размера. Имея весь набор типов этого орудия труда, можно не только обработать поверхность, но и изготовить различные столярные поделки.

Рубанок имеет целый арсенал видов:

Плоского строгания:

• шерхебель;
• фуганок;
• полуфуганок;
• медведка;
• шлифтик;
• цинубель;
• торцовый;
• одиночный;
• двойной.

Фигурного строгания:

• зензубель;
• федергубель;
• фальцебель;
• штабгобель или штабгалтель;
• шпунтубель;
• калевка;
• грунтубель;
• горбач.

Имея весь набор ручных инструментов, при желании можно изготавливать произведения из дерева любой сложности. При этом немаловажным фактором успешной работы является заточка ножей для рубанка своими руками, которая является дорогостоящей производственной услугой.

Из фигурных рубанков полезными особенностями выделяется зензубель. Он применяется для изготовления пазов, четвертей, зачистки и доведения до нужных размеров шипов и срезов. Об изготовлении этого вида инструмента и пойдет речь.

В статье изложен алгоритм, как сделать рубанок своими руками.

Маленький стационарный электрический крючок

Человек, в чьем доме многие вещи несут его руки, имеет в своем арсенале набор специальных инструментов, среди которых, если он работает с деревом, также небольшие электрические плоскости, которые подходят для планирования.

К сожалению, этот инструмент не является универсальным, например, если вам нужно потянуть маленькую и узкую палку, вам необходимо полностью отрегулировать ремонт заготовки; это невозможно сделать вручную, потому что инструмент находится в руках. Кроме того, неудобно использовать его при работе с небольшой частью, полностью покрытой самолетом.

Это потребует 20-миллиметровый кусок фанеры размером 450 х 300 мм на паре столбов, каждая из которых состоит из двух частей, которые состоят из четырех частей, которые могут быть изготовлены из 10-миллиметровой фанеры различных конфигураций.

Необходимые материалы

В качестве примера взят простой рубанок, позволяющий установить глубину до 1,2 мм, а доски использовать с шириной до 12 см. Для создания электрорубанка своими руками с этими характеристиками используются предметы ниже:

1. Стальные листы (или полоски);
2. Подшипники;
3. Пружинные шайбы;
4. Прижимные пластины;
5. Винты с гайками (М6 и М8);
6. Скобы;
7. Металлические уголки (20х20х3мм);
8. Фанера (толщина 1 см) или листовой металл (2-3 мм);
9. Шкивы ременной передачи для установки на двигатель и барабан;
10. Электрический двигатель от рубанка, строгального станка или болгарки;
11. Ремень;
12. Барабан от электрорубанка или строгального станка с возможностью замены насадок;
13. Кабели (провода) и вилка;
14. Пусковая кнопка;
15. Конденсаторы (для трёхфазного двигателя);
16. Прибор для защитного выключения (УЗО).

Наличие УЗО поможет избежать получения травм и поломки электрорубанка во время работы. Сечение шнуров следует выбирать в соответствии с мощностью двигателя, который будет установлен. Защита подбирается по мощности мотора.

В качестве инструментов, которые помогут осуществить создание электрорубанка своими руками, выбирают:

1. Гаечные ключи для закручивания гаек соответствующего размера;
2. Уровень;
3. Рулетка или измерительная лента;
4. Карандаш или маркер для разметки;
5. Сварочный аппарат с электродами;
6. Электрическая дрель;
7. Свёрла и круг для резки к дрели;
8. Шлифовальная машина с кругами для резки по металлу (угловая);
9. Электрический лобзик;
10. Пилки для лобзика (для металла и древесины), либо ручная пила.

Конструктивные элементы самодельного электрорубанка

Электрические рубанки, появившись в середине 20-го века, получили широкое распространение. Они практически вытеснили свои ручные аналоги. Благодаря их применению кропотливая работа превратилась в более производительный труд. При этом итоговое качество обработки получается высоким, если правильно работать данным электроинструментом.

Заводские изделия представлены большим разнообразием моделей, которые, несмотря на отличающийся внешний вид, состоят из общих для всех конструктивных узлов. Работают такими электрическими рубанками двумя способами:

• используя их как переносной ручной электроинструмент;
• закрепив на столе или верстаке в стационарном положении (в перевернутом виде – барабаном к верху).

Создание стационарно закрепленного электрорубанка считается наиболее подходящим (простым) для самостоятельной практической реализации. Собираемое устройство будет иметь общие с изделиями заводского производства конструктивные элементы, такие как:

• электродвигатель, являющийся приводным механизмом самодельного устройства;
• защитный кожух, защищающий руки работника от движущихся лезвий;
• кнопка включения/выключения;
• барабан с установленными на нем ножами, предназначенный для строгания древесины;
• передаточный механизм, с помощью которого движение вала электродвигателя передается барабану с лезвиями.

Роль подошвы самодельного устройства будет выполнять плита с ровной поверхностью, например, из металла, фанеры или досок, либо стол (верстак). В последнем случае не потребуется делать ножки для станка. Если барабан прикреплять к плите, понадобится сделать станину. Она должна быть подходящей высоты: соответствовать росту мастера, работающего с древесиной, чтобы обеспечивать удобство работы.

Как правильно использовать болгарку вместо рубанка?

Каких-либо особенных рекомендаций по использованию заводских дисков-рубанков нет. Работать специальным купленным диском можно даже со снятой защитой, поскольку диск не может расколоться, а его лезвия расположены так, что во время работы пораниться ими случайно довольно трудно.

Однако, для работы болгаркой в качестве рубанка на инструмент следует обязательно установить дополнительную ручку для удобства обработки досок и брусьев, а также более надёжной фиксации УШМ в руках.

В большинстве случаев насадка-рубанок к болгарке для любого плотника сможет полностью заменить привычный инструмент для строгания. Следует только привыкнуть к работе таким диском, и древесина будет обрабатываться довольно просто.

Инструкция по созданию стационарной циркулярной пилы

Самым важным элементом стационарной циркулярной пилы является прочный стол с рабочей поверхностью. Лучше всего подойдет армированный лист с усилением из стального уголка. На рабочей поверхности располагаются следующие детали: отрезной диск, направляющие, толкающие и регулировочные элементы.

Изготовить циркулярную пилу из болгарки можно в следующем порядке:

1. Монтаж каркаса и создание рабочей поверхности. Вырезать место для установки диска.
2. Упоры для параллельной фиксации выполнены с помощью деревянных балок.
3. Настройка шкалы для регулировки процесса резки.
4. Установка зажимов для фиксации направляющих и заготовки.
5. Закрепление болгарки снизу столешницы диском, направленным в прорезь.

Безопасное в использовании оборудование

Выполняя любой деревообрабатывающий самодельный станок, необходимо позаботиться о безопасности работы на оборудовании. Фреза по возможности должна быть закрыта защитными приспособлениями, а работа на станке, где рабочий режущий элемент не имеет какой-либо защиты, запрещается. Большинство самодельных схем изготовления рейсмуса имеют качественную защиту электрорубанка, что позволяет исключить травмы при работе с таким оборудованием.

• Работая с самодельным инструментом, необходимо использовать защитные очки и рабочие перчатки. В особенности последние потребуются при работе с грубыми плотными заготовками, когда отмечается биение самодельного рейсмуса из электрорубанка при обработке материала.
• Используемые шпильки не должны иметь трещин, дефектов и повреждений. При обнаружении трещин и повреждений следует заменить дефектные части станка.

Самодельный рубанок: чертежи и описание

В нынешний век инновационных технологий в производстве, ручной инструмент используется редко, а в массовом изготовлении продукции не применяется вообще. Однако всегда были, есть и будут мастера – краснодеревщики, для которых работа с деревом не только часть бизнеса, но и любимое занятие.

Для них изготовить изделие своими руками всегда доставляет удовольствие. У таких специалистов в мастерской много ручных столярных инструментов.

Кроме того, при отсутствии дорогостоящего электрооборудования, в хозяйстве у домашнего мастера обязательно имеется ряд необходимых резцов, приспособлений и ручных инструментов, классическим образцом которых является рубанок.

Алгоритм изготовления электрорубанка

Своими руками электрорубанок собирают, выполняя действия в следующей последовательности.

1. Подготавливают опорную плиту. Для этого вырезают из металла прямоугольник нужного размера, по предварительной разметке делают в нем прорезь под барабан, а также сверлят отверстия для его закрепления.
2. По периметру плиты с помощью винтов прикручивают стальные уголки, которые затем сваривают по стыкам друг с другом.
3. Нарезают 4 заготовки соответствующей длины из тех же уголков для ножек оборудования.
4. Приваривают отрезанные стойки к уголкам, закрепленным на плите.
5. Делают из полосок стали внизу каркаса (учитывая длину ремня), полку под электродвигатель, с заранее просверленными отверстиями для его закрепления и регулировки положения.
6. Зачищают сварные швы.
7. Снимают плиту.
8. Проваривают верхние стыки уголков, которые находились непосредственно под плитой, чтобы не оставалось между ними зазоров.
9. Образовавшиеся швы болгаркой либо напильником сравнивают с верхней плоскостью каркаса.
10. Устанавливают плиту на место.
11. Фиксируют под прорезью барабан на подшипниках с помощью хомутов либо скоб.
12. Устанавливают электродвигатель так, чтобы его вал выходил за край стола;
13. Ставят шкивы на вал электрического двигателя и барабана.
14. Ставят ременную передачу.
15. Выставляют положение электродвигателя, чтобы ремень был натянут в достаточной степени.
16. Делают из фанеры либо жести кожух. Его фиксируют к уголкам каркаса винтами, закрывая ременную передачу и защищая электродвигатель от попадания мусора, пыли, влаги.
17. Обшивают каркас фанерой со стороны крепления пусковой кнопки и монтируют ее.
18. При необходимости закрепляют на стенке корпуса конденсаторный блок.
19. Выполняют сборку электрической схемы: подсоединяют питающий шнур, кнопку управления, автомат защиты и конденсаторы (если требуется).
20. Проводят пробное включение оборудования.

При запуске электроинструмента его барабан должен вращаться в том направлении, с которого будет осуществляться подача обрабатываемых пиломатериалов.

Рейсмусовый станок из электрорубанка выполненый своими руками

Именно такой подход к решению большинства заданий для рейсмуса, которые возникают в условиях домашней мастерской, нам кажется наиболее интересным.

В первую очередь, этот интерес базируется на минимальных доработках уже существующего инструмента для выполнения работы дорогостоящего оборудования с практически тем же результатом.

Установив электрорубанок на платформу с изменяющейся высотой, мы получаем почти тот же рейсмус. Правда, в нем регулируется не положение рабочего стола, а положение рабочего инструмента по отношению к обрабатываемой заготовке, но суть процесса от этого не меняется. Роль стола здесь выполняет ровная мощная доска с ограничителями ширины по бокам. Они же служат местом крепления основного узла. Но прежде поговорим именно о нем.

На рубанке заднюю опорную пластину мы поменяем на самодельную из ОСП или фанеры, толщиной, обеспечивающей одинаковый уровень с передней пластиной, регулирующей необходимый зазор (1 – 3 мм) для снятия стружки. Ширина ее должна соответствовать ширине нашего импровизированного рабочего стола.

По бокам этой пластины прикручиваются рейки для крепления ножек, высоту которых диктует исключительно здравый смысл. Очевидно что, исходя из стандартной ширины ножей рубанка в 82 мм, толщина обрабатываемых заготовок не должна быть больше 100 мм, поэтому расстояние между осями креплений ножек можно взять равным 110 – 120 мм. Соответственно, их общая длина будет колебаться от 140 до 160 мм при ширине от 35 мм и толщине не менее 10 мм. Крепление ножек осуществляется строго на одинаковом расстоянии от края бруска.

Установка собранного подвижного верхнего узла с электрорубанком на рабочем столе осуществляется по месту, так, чтобы крепление находилось строго на одном уровне. Это делается для параллельности его перемещения относительно базовой поверхности, что обеспечит точность обработки заготовки.

Высота в процессе работы проще всего выставляется подбором реек соответствующей толщины, прикручиваемых на ограничители ширины рабочего стола, или при помощи других подставок.

А прижим рабочего инструмента обеспечивать пружинными стяжками или жгутом, но для небольших заготовок этого вовсе не требуется. Так же в заданном положении эту параллельную платформу можно фиксировать винтами-саморезами.

Видео применения рейсмуса, собранного своими руками:

Дополнительные сведения

Все перечисленные выше инструменты – изделия стандартизированные. Поэтому для того, чтобы они правильно и точно выполняли свою работу, необходимо их изготавливать в соответствии с требованиями ГОСТ 15987-91. Ниже представлены выписки из ГОСТа, определяющие основные требования.

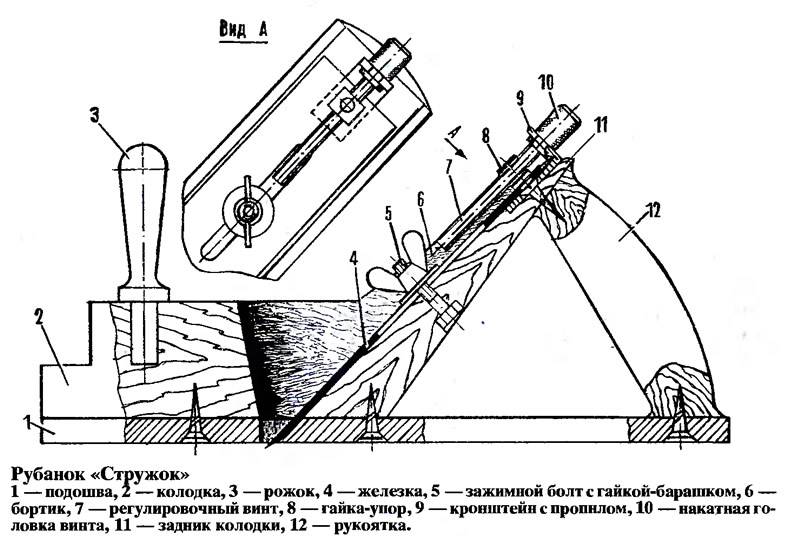

Рубанок своими руками чертежи

Перечень требуемых материалов, из которых следует делать ручной рубанок своими руками:

• ясень;
• бук;
• клен;
• граб;
• белая акация;
• береза (допускается).

Древесина должна быть хорошо просушена, без сучков, трещин и гнили. Для склеивания деталей необходимо использовать водостойкий клей.

Требования к применяемому металлу

Ножи изготавливаются из следующих типов двухслойной стали:

• слой основной — из марки 30, ГОСТ 1050, (допускается У8, У8А, У9, ГОСТ 1435);
• слой плакирующий — из марок 9ХФ, 9Х5ВФ, Х6ВФ, 9ХС, ГОСТ 5950.

Допускается использование металла других марок, но не хуже приведенных в стандарте. Ножи должны быть идеально заточены, и иметь соответствующий угол заточки.

Совет: для того, чтобы в результате работы инструмента, обрабатываемая поверхность получалась достойного качества, в мастерской желательно иметь приспособление для заточки рубанка своими руками.

Подготовка к изготовлению инструмента

Для того чтобы приступить к его изготовлению, вы должны определиться, с какими по размеру деталями вы будете работать в будущем. Это очень важный момент. Исходя из этого, вы будете знать, какой рейсмус вам нужно сделать.

Для изготовления рейсмуса из электрорубанка понадобится фанера, бруски и рубанок.

Все это нужно для того, чтобы изготовленный вами инструмент был устойчив на поверхностях, с которыми он будет работать.

Также, перед тем как сделать рейсмус своими руками, нужно знать, как именно следует разместить шпильку. Она будет заставлять электрорубанок опускаться и подниматься, поэтому неверно устанавливать ее в центре корпуса. Шпильку нужно установить таким образом, чтобы ее местонахождение определялось серединой между задней и передней ручками. В противном случае работать с инструментом вам будет неудобно, и прочно фиксироваться он не сможет.

Изготавливая этот прибор, следует позаботиться о том, чтобы его шпилька была максимально подвижна. Для того чтобы это осуществить, необходимо в верхней части крышки поместить подшипник качения. В средней же пластине следует приварить гайку. Тогда ваш рейсмус будет иметь такую возможность, как регулировка высоты местоположения механизма с достаточно небольшим размером шага.

Для того чтобы сэкономить на материале, направляющие легко можно изготовить из деревянных брусков. Длина их должна быть с запасом, чтобы они не были впритык. Проектирование нижней плоскости — очень важный момент. При работе с рейсмусом необходимо, чтобы материал двигался параллельно лезвиям, иначе ровность линии можно будет поставить под сомнение.

Мало кого в детстве оставляло равнодушным первое посещение столярной мастерской. Непередаваемый запах свежей древесной стружки, чистота и гладкость только что простроганной доски, пушистость опилок – это место, где с помощью рейсмусового станка происходило волшебное превращение нескольких корявых досок с колючей поверхностью от торчащих волокон в изящную табуретку.

Результатом работы рейсмуса являлся идеально ровный пиломатериал, который годился для изготовления многого такого интересного и красивого.

Как сделать электрорубанок своими руками?

Интернет магазин запчастей и комплектующих Detaluga.com предлагает широкий ассортимент для электрорубанков. Для того, чтобы купить для электрорубанка необходимо найти запчасть на страницах нашего интренет-магазина, оформить заявку онлайн или связаться по телефону с нашими менеджерами напрямую.

Комплектующие, которых нет в каталоге, вы можете приобрести под заказ. При покупке новой детали вы можете проверить ее работоспособность. Для каждой модели подходят свои детали, поэтому стоит покупать только подходящий по характеристикам товар, который вы можете подобрать по коду, выбитому на старой запчасти.

Ваш заказ будет обработан и доставлен в любую точку России и Украины.

Мы отправляем любым удобным способом, не только в такие крупные города как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Казань, Самара, Киев, Харьков, Днепропетровск, Одесса, Донецк, Запорожье и Львов, а и в любой уголок России и Украины.

Изготовление самодельного фуговального станка

Боковая стенка

Прежде всего, изготовим боковую стенку, для этого используем фанеру толщиной 18-20мм размерами 150х480мм. Вырезав в заготовке место, в котором будет закреплён электрорубанок. Делать это следует при помощи электрического, или ручного лобзика, так как форма выборки имеет сложную конфигурацию.

Передний подвижный стол

Передний стол, который должен регулироваться по высоте, делается из двух прямоугольных деталей, скрепленных под углом 90 градусов. Для большей прочности конструкции нужно между ними сделать треугольные упоры. В данном примере все крепится на саморезы, тем не менее, рекомендуется для большей прочности еще места стыков промазать столярным клеем. В итоге должна получиться вот такая конструкция.

На расстоянии 70 мм друг от друга нужно сделать два сквозных отверстия диаметром 8-10 мм и в них забить мебельные забивные гайки. Лучше это сделать до сборки основания.

Установка подвижного стола делается с помощью двух винтов с обратной стороны боковой стенки. Для удобства можно использовать бинты с барашковой головкой или сделать самодельные крепления-держатели. Установка должно производиться так, чтобы плоскость подвижной части «подошвы» электрорубанка была в одной плоскости с подвижным столом фуговального станка.

Боковой упор нужен, чтобы обеспечить ровное и параллельной движение заготовки, а также для выведения точного угла 90 градусов между рабочим столом и плоскостью упора. Изготавливается упор просто – из двух деталей, которые можно выполнить как из фанеры, так и из массива дерева. В данном случае использован массив.

Фуговальный станок своими руками из электрорубанка готов к работе.
